Как работает цифровой фильтр аудио-ЦАПа?

[Alex]

Пора возрождать темку аудиофилия

[MaratAM]

Про ad1896 тоже разно. Но она как-бы самая старая из всех, кажется. Винтаж... Пока думаю...

Ну так я ее вспомнил, по той же причине, есть она у меня и пробовал на ней

[lgedmitry]

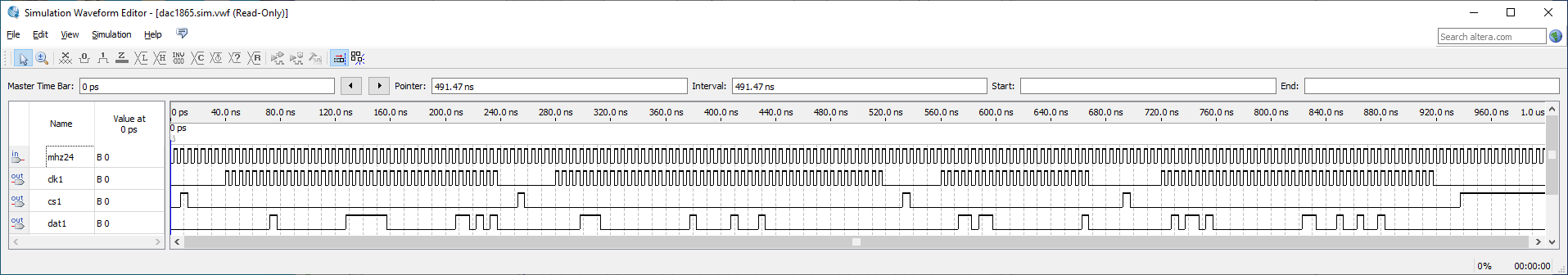

кажись что-то уже начинает получаться. Это пока не звук, а настройка src4392 по шине spi

[lgedmitry]

вообще, конечно, Verilog - тот ещё язык. Так просто написать - вообще просто. А вот чтоб конвеером, а не в одном такте всё - уже сложнее. Без эмуляции я б раз 100 уже бросил бы это дело

[MaratAM]

кажись что-то уже начинает получаться.

Серега, да ты кажись на ПЛИСке делать собрался?

[lgedmitry]

Ага, да)

[lgedmitry]

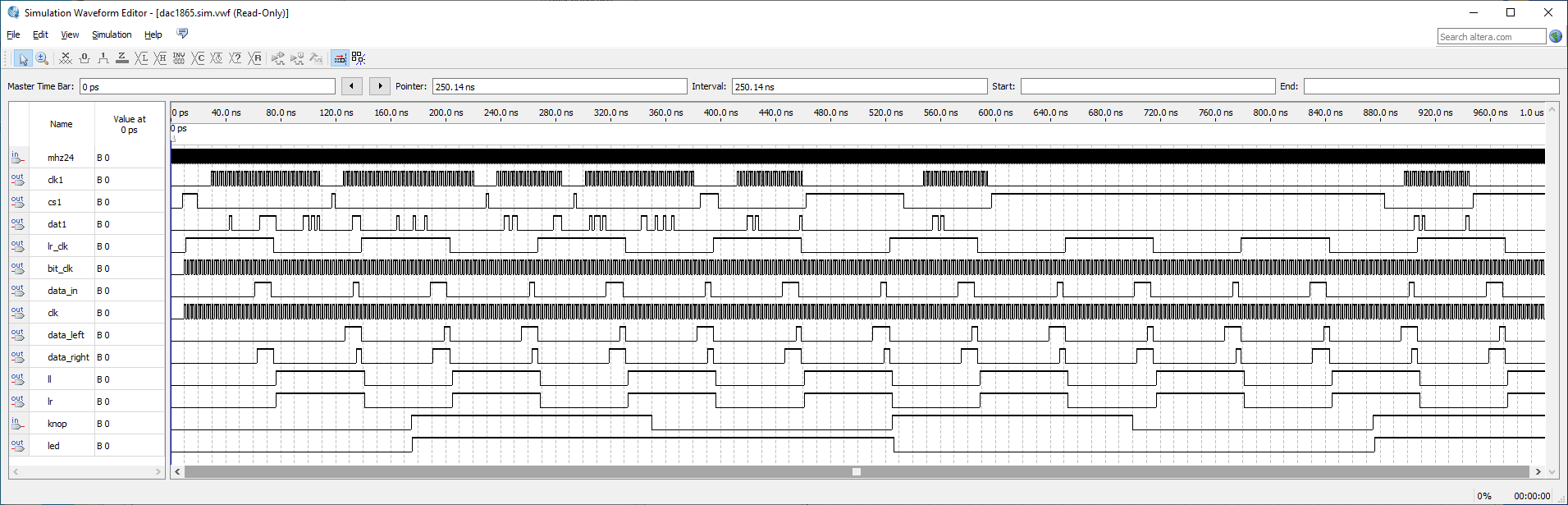

ну вот, кажется сделал
mhz24 - тактовый генератор. Ничего интересного.
clk1 - строб шины SPI, по которой ALTERA будет командовать SRC4392
cs1 - сигнал защёлки той же самой шины
dat1 - данные от того же самого.
Как можно увидеть, сперва передаются начальные данные за пять приёмов, а затем, если вдруг нажимают кнопку по имени knop, происходит пересылка команды о переключении входа 1 на вход 2 и обратно. Также зажигается и гасится светодиод индикации входа 2, по имени led. дребезг контактов подавляется.
lr_clk, bit_clk - стробы шины I2S. ALTERA работает мастером.
data_in - вход, по которому приходят звуковые данные с SRC4392 в рамках той же шины I2S. Тут у меня просто дурацкая приблуда формирует импульсы для наглядности, что всё правильно работает.
И оно действительно правильно работает, если посмотреть на линии clk, data_left, data_right, ll и lr, по которым сигналы уходят в микросхему ЦАП AD1865

[MaratAM]

У тебя SRC4392 работает ЦФ, а ПЛИСка только делит на право-лево?

[lgedmitry]

У тебя SRC4392 работает ЦФ, а ПЛИСка только делит на право-лево?

да, задумывал так, Марат.

[MaratAM]

Может стоило тогда одну ПЛИСку оставить и пользоваться программными ЦФ

[lgedmitry]

Может стоило тогда одну ПЛИСку оставить и пользоваться программными ЦФ

или попробовать ещё и включение байпаса добавить. Емнип где-то в регистрах SRC4392 оно есть

[MaratAM]

Тогда надо два генератора на обе сетки и кого то заставить рулить ими. Что на входе планируешь?

[lgedmitry]

Тогда надо два генератора на обе сетки и кого то заставить рулить ими. Что на входе планируешь?

мдя. Если я сделаю источником сигнала для аудиопорта А DIR вместо SRC - то что-то я не совсем понимаю, как этот самый порт при этом сможет быть ещё и слейвом для АЛТЕРЫ.
зы. на входе ничего не планирую. TORX173 -> SN74LVC1G04DRLR -> SRC4392

[MaratAM]

Это я тебя сбиваю с пути, я то думал, что вход I2S потом ASRC и ПЛИС, а у тебя первые два пункта в одном.

[lgedmitry]

Тут ещё дикий вариант в голову просится:
192 кГц 18 бит и 384 кГц 18 бит - это сильно большая разница?
Если сильно большая - то может попробовать заменить src4392 на cs8422. Первая пишут что лучше умеет ресемплить, но не умеет работать с мастерклоком в 64частоты семплирования. Ей минимум 128Fs подавай. Вторая умеет.
В ад1865 64*384=24576 килогерц тоже не зайдёт. По даташиту у неё 13.5 Мегагерц максимум. Но тут есть лазейка: ведь половину времени я передаю в цап сущий мусор.
А если в плиске не просто задвигать левый канал на полтакта, а принимать оба канала в последовательные регистры, затем параллельно их пересылать в другие пару регистров, и из них уже отправлять в цап на половинной скорости. Вроде бы ничего Сверхъестественного. Или оно того не стОит, и src4392 всяко лучше чем cs8422, хоть и частота ниже. Или частота покроет разницу в качестве микросхем?

[lgedmitry]


Сегодня забрал с почты вот такого зверя. Размер несколько удивил. Обычно подобные штуки махонькие, а тут чуть-ли не с шариковую ручку длиной. Проверить пока нЕчем. Интелловский драйвер из папки с quartusом встал без проблем.

[lgedmitry]

еле-еле отыскал тему свою.
Видимо, это очень вредно бросать дело на продолжительное время - оно потом теряется

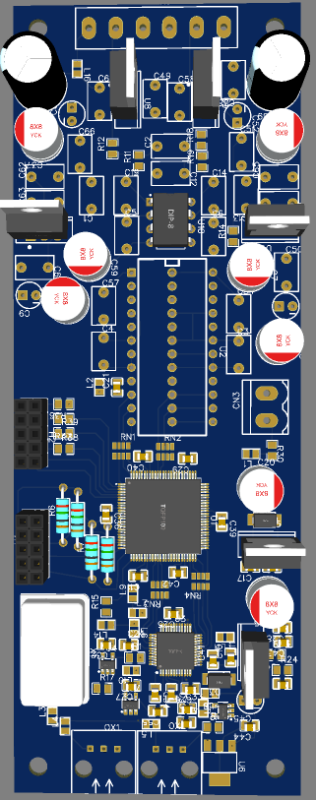

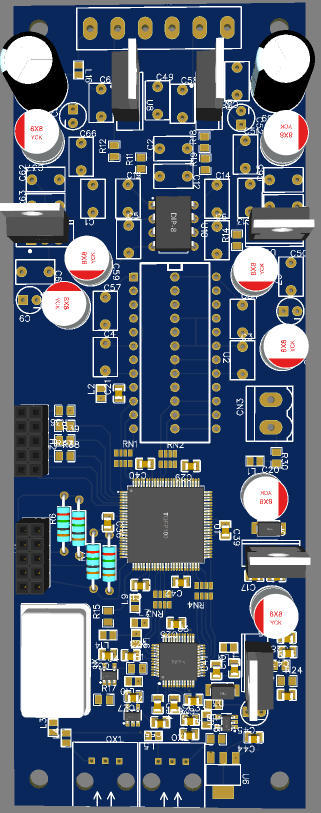

В общем, вернулся я к теме. Набросал платку вчерновую пока. 100*100, на которые скидка, тут не светит. Да и слоёв я аж 3 нарисовал, чтоб массу не кромсать проходящими сквозь неё дорожками. Интересно, сколько это будет стоить?

[lgedmitry]

Попробовал закинул проект в jlcpcb. Насчитало аж 39 долларов с копейками. Прежние проекты по 2 доллара обходились. Похоже, надо как-то возвращаться к формату 100*100 мм

[lgedmitry]

Попробовал разные размеры поотправлять
Для четырёхслойной платы:
~130*55 - 40$
100*100 - 8$
Некоторые цвета - бесплатно, некоторые (включая мой любимый красный) +18$ к тем, что за плату.
В общем, RED DAC точно отменяется. Может PURPLE на квадратной плате...

[lgedmitry]

Переосмыслил плату под два слоя при тех же габаритах. Вышло 20 долларов на allpcb или 15 долларов на jlcpcb.
Это уже гораздо гораздее

[Alex]

Вот что доллар животворящий делает!

[lgedmitry]

Агась. Завтра постараюсь закинуть денег на карту. И закажу.
Уууууух, страшно. До этого ни разу к ПЛИС близко не подходил. И всё что тут делал на ваших глазах - более-менее мною и раньше в какой-то степени было опробовано. И вот тут буду первый блин выпекать.
Будь что будет. Надеюсь, сильно не засмеёте

[Alex]

Ждем с нетерпением!

[lgedmitry]

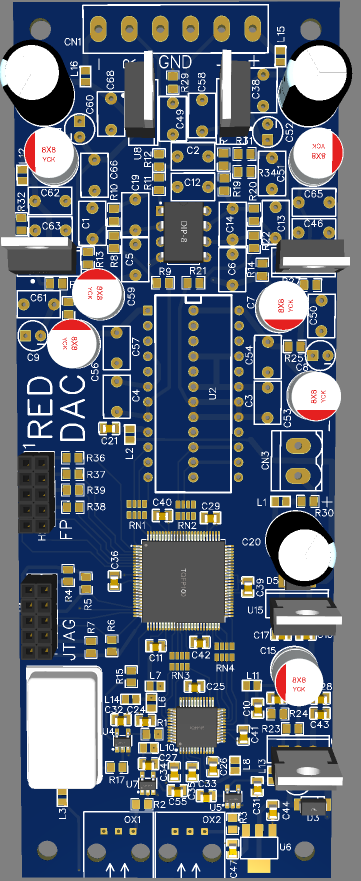

ну всё, доосмыслил, как мог в перерывах между обычными делами молодого папочки

Заказал за 14.60 на JLCpcb. Даже красный цвет был без наценки.

[lgedmitry]

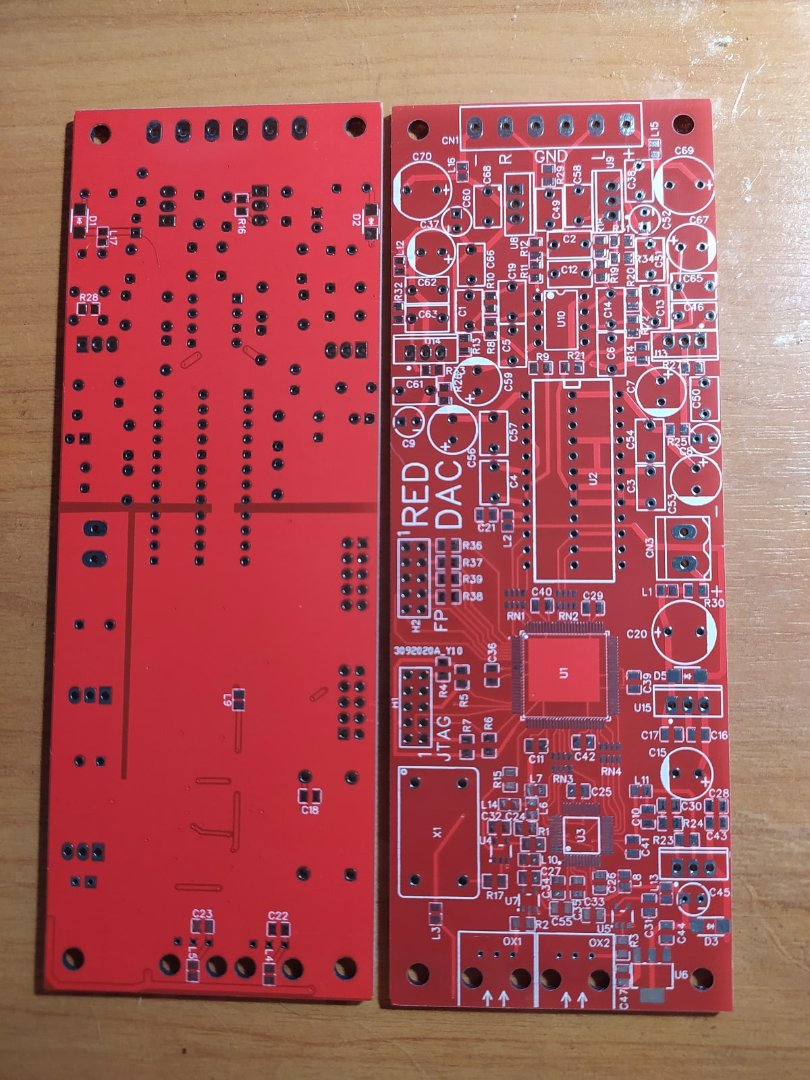

Приехали платки

[MaratAM]

В общем, RED DAC точно отменяется.

И все таки она вертится красный

[lgedmitry]

таки-да, Марат

[lgedmitry]

Не работает. Пока подозреваю, что плиска, купленная на алишке за 300рэ, какая-то не такая. Программатор запросы шлёт - в ответ тишина. На чипидипе 1900рэ...

[lgedmitry]

набрёл посредством Гугля на какой-то форум. Там вроде б про ПЛИС есть некоторые обсуждалки. Задал вопросик. Буду подождать... Форум, конечно, жутковатый. Для регистрации простую систему из двух уравнений решить просит... Разделов много, причём аудио нету совсем...

[MaratAM]

плиска, купленная на алишке за 300рэ, какая-то не такая.

Сергей, запросто, я на алишке брал АВРки, ЮСБАсп их не видел, пробовал и генератор подкидывать, тишина. Потом коллега запустил параллельный программатор, попробовал скинуть на заводские настройки и сработало. Лежали долго, хотел уж выкинуть, а тут цены на МК да и на все как полезли в гору, так уж начинаешь думать.
