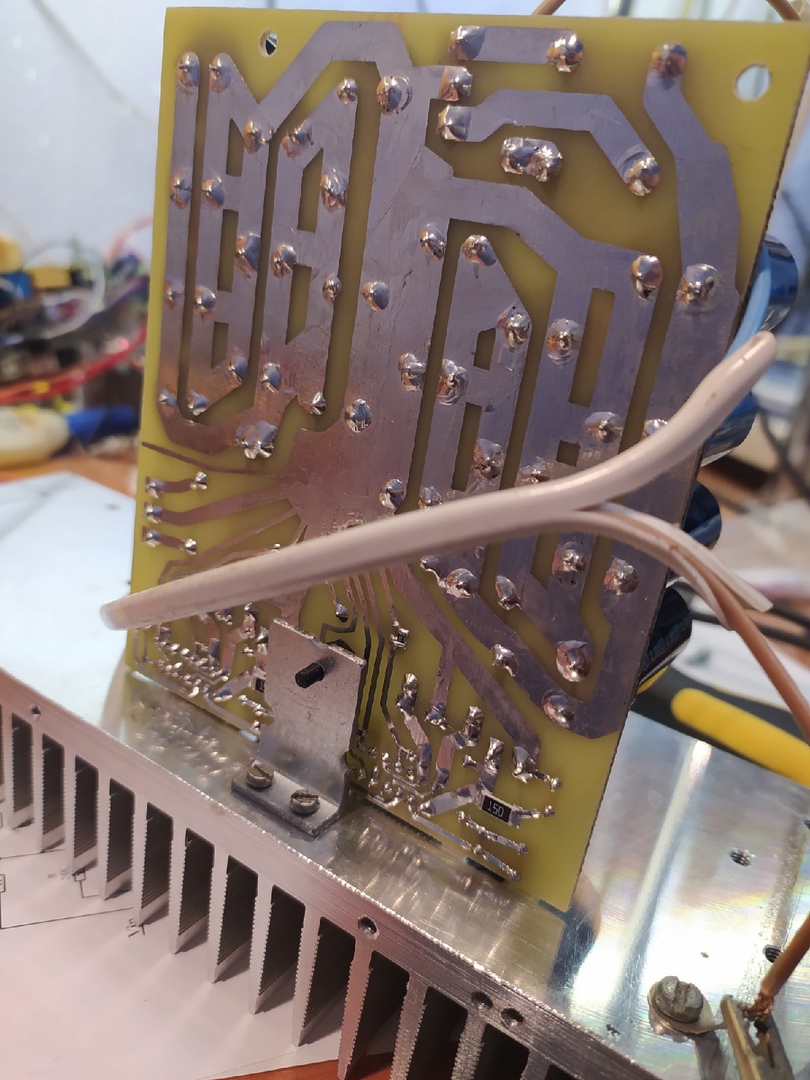

попробовал НЧ звено. Включил - не бабахнуло! Возбуда тоже нет. Ток покоя около 90мА на оба канала при 62В питания. Вроде б около даташита. Там средний 50мА при 80В. Надеюсь, чипИдип настоящие тда-хи прислал. При частотах под 20кГц начинают греться Цоббели при большом выходном напряжении, что в общем-то и неудивительно. По расчёту при 20 кГц и 20В выходного действующего на резисторе Цоббеля при моих номиналах чуть меньше 1Вт получается. Впрочем, на 20кГц этой плате и не нужно работать.

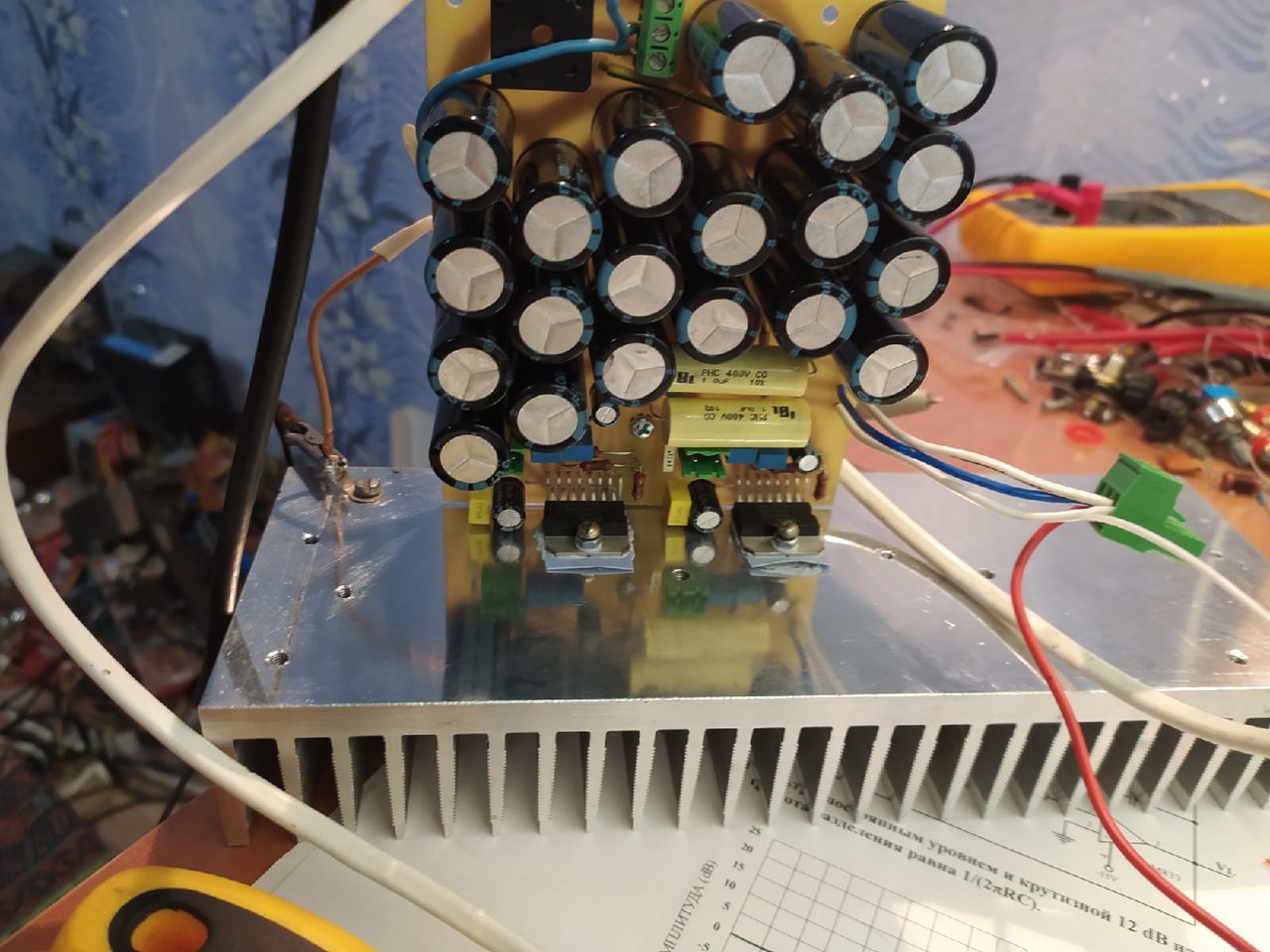

Погонял чутка на резистор при 20 Ваттах. Радиатор начал нагреваться. В общем, вроде б всё как надо пока. Скоро основную плату толкнуть попробую.



[lgedmitry]


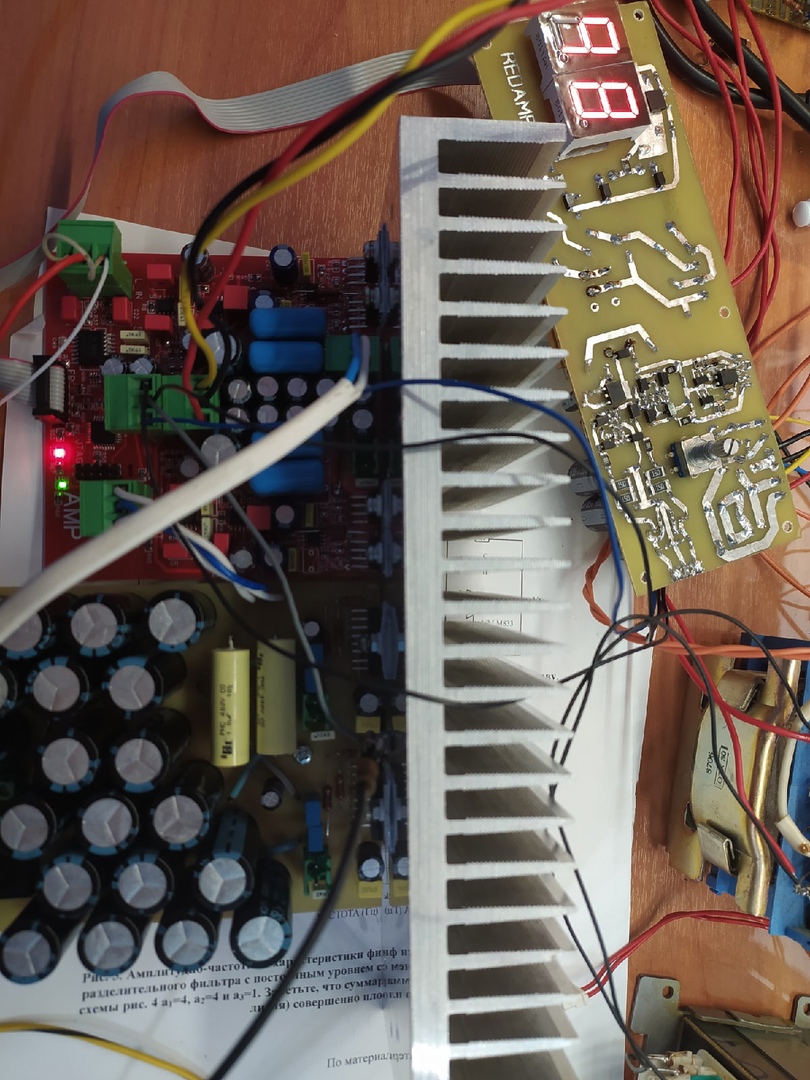

Ну вот, почти все системы в работе. Осталось защиту АС прикрутить, проверить, и перешить, если вдруг пороги срабатывания не понравятся

[Alex]

Интересно как звук будет отличаться от обычного

[Meloman79]

Вот восхищаюсь! От схемы до сборки и платы, все своими руками. Красиво!

[lgedmitry]


всЁЁЁЁ!!!!!

[lgedmitry]

https://www.youtube.com/watch?v=GCCIF5WgDjs

[Alex]

Супер! Поздравляю, красиво получилось.

[lgedmitry]

спасибо, я старался. Немного перемудрил-было с конструктивом платы защиты, пришлось поимпровизировать. А так всё встало и пошло-поехало сразу же.

[MaratAM]

Серега, молодца, как по звуку то

[sergey_tech]

спасибо, я старался. Немного перемудрил-было с конструктивом платы защиты, пришлось поимпровизировать. А так всё встало и пошло-поехало сразу же.

а какую модель переменного резистора на громкость применили позвольте полюбопытствовать?

[Alex]

Присоединяюсь к вопросу, понравилась идея с включением прямо на регуляторе.

[lgedmitry]

Тэээкс, чую, пплохо я отчёт составил по проделанной работе.
Исправляюсь:

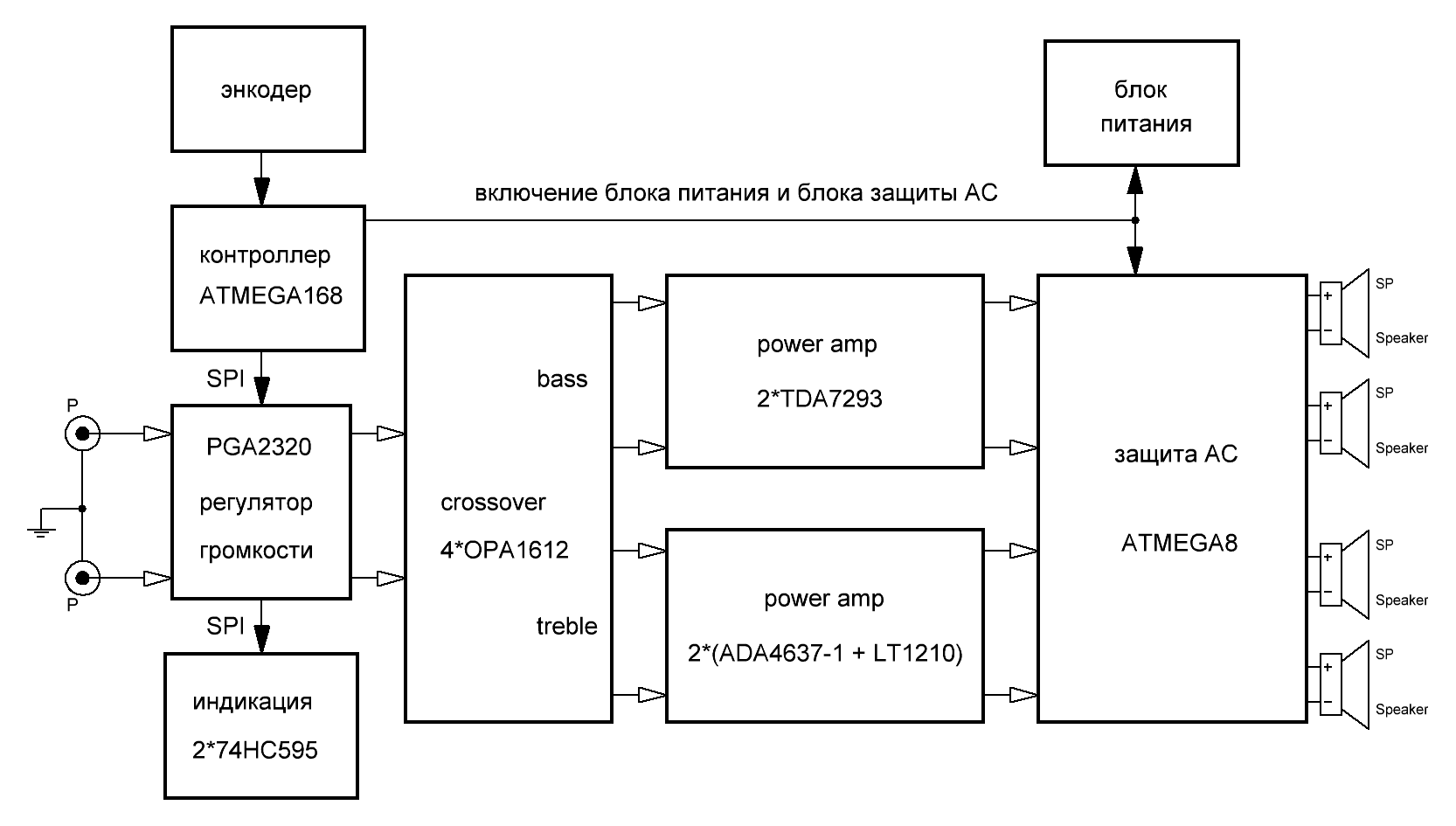

Вот такая структурная схема устройства получилась.
Переменного резистора тут нет вообще. Громкость регулируется микросхемой PGA2320. На неё подаются по шине SPI уровни громкости для левого и правого каналов.
Шаг регулировки составляет 0.5дБ. Это как-бы для меня не особо удобно. ПОэтому я написал некоторый алгоритм, который начинает сперва прибавлять по 3дБ, потом постепенно, с ростом громкости, уменьшает шаги до 2.5, 2, 1.5 и, наконец 1дБ. И на нормальных громкостях уже всё время по 1дБ прибавляется-убавляется.
Ну а непосредственный орган управления, к которым контактирует человек - энкодер с кнопкой.
Он подключен к контроллеру atmega168, который находится на всё той же красной плате, рядом с микросхемой-регулятором громкости.
Далее, шина SPI, выходя из регулятора громкости, попадает в устройство индикации (на передней плате оно). Там пара сдвиговых регистров переводят последовательный код в параллельный. К ним подключены семисегментные индикаторы.

[Alex]

Бомба!

[sergey_tech]

Тэээкс, чую, пплохо я отчёт составил по проделанной работе.

да, вопрос был неверный, вы же озвучивали в видео как работает громкость. я просто думаю что такие регуляторы по-любому есть что то типа СП наших советских разновидностей

[lgedmitry]

Серега, молодца, как по звуку то

по звуку вроде б всё хорошо было. Но черезчур уж как-то верхов много, особенно с ростом громкости они вылезали. Помучился, покумекал, попаял...

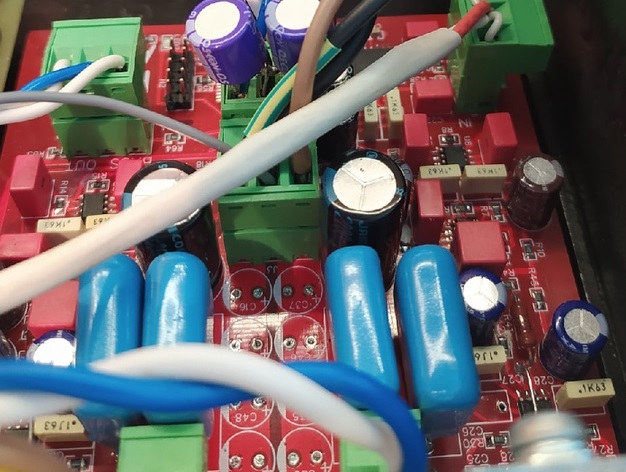

В конечном итоге выпаял все 10 lowesr кондёров на 390 мкФ, что кучно на красной плате видны. И стало хорошо. Тембр в порядок пришёл. Видимо, погорячился я с ними... Не надо их туда вовсе.


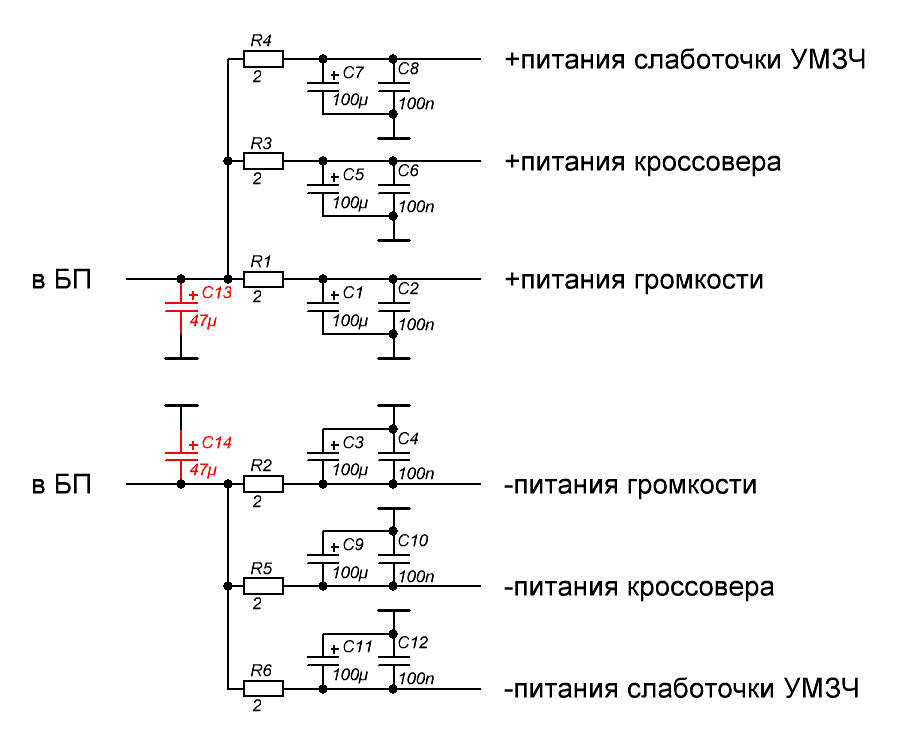

И ещё один момент интересный. Если впараллель +-15В питания преда повесить пару штук SANYO OSCON 47u*25V, то звук более собранным становится. Чуть-чуть, но есть. На печатке уся-то у меня, по входу с БП ничего нет, но на выходе самого БП конденсаторы стоят. Но, видимо, либо не такие, либо мало их, либо провода от платы до БП влияют...


[MaratAM]

что кучно на красной плате

Была бы плата чисто усилительная, тоже периодически подумываю о такой платке, но со всей остальной частью

[lgedmitry]

Могу прислать, Марат. Проекты из изиеды и котовижена авр тоже соответственно

[lgedmitry]

там ещё на плате есть дырки, если ОУ в УМЗЧ надо кондёрчиком закорректировать. Но у меня и без него нормально работает. Ну и по смещению нуля: по ВЧ каналам: 0.1мВ и 0.5мВ. По НЧ: 125мВ и 130мВ

[lgedmitry]

индикацию можно не цеплять. Достаточно прицепить энкодер, кнопку, и подать 5 Вольт на разъём передней панели

[MaratAM]

Могу прислать, Марат. Проекты из изиеды и котовижена авр тоже соответственно

Да нет, спасибо. ПГА у меня нет, я как то к Никитину привык. Изиеда это что такое? Котовижн это CodeVisionAVR на нем могу немного.

[lgedmitry]

Изиеда это easyEDA
В ней схему рисовал и плату разводил

[lgedmitry]

Попробовал вчера гармоники померить в вч звене. На любой частоте кажет 0.005%.
Похоже, моя аппаратура в лице интегрированного в материнскую плату компьютера 16-битного АЦП меньше показывать просто не умеет.

[lgedmitry]

Окончил эксперименты с питанием УМЗЧ верхних частот. Лушшие результаты даёт небольшое количество конденсатррв в питании.
Конкретнее: в каждом плече стоят по 2 штуки 2200 на 25В в блоке питания. И на самой плате усилителя 1 штука 2200*25 и две плёнки к73-17: 0.68мкФ и 4.7мкФ.
Всё это прекрасно входит в существующие дырки на плате.
Звук очень приятный и цельный. Гармоники пока не знаю, чем померить. 16 битный АЦП не справляется

[Lektor]

Накопай конденсаторы ССГ - слюда с серебром. Попробуй в качестве шунтов по питанию.
