о биампинге замолвим слово!

[lgedmitry]

Очень захотелось чего-то новенького.
И в очередной раз подумалось о биампинге.
Попробовал собрать на скорую руку из подручно-подножного материала. В качестве этого самого материала выступили:
- усилитель класса Д на TC2001 + STA508 в качестве оконечника для НЧ-динамика.
- ИТУН на ADA4637-1 + LT1210 в качестве оконечника для ВЧ-динамика.
- кроссовер Аудиокиллера: https://electroclub.info/samodel/two-way-cross/
Всё включил-подключил, слушаю. Звучит, мягко говоря, не так вообще, не обычно. И не совсем понятно, хорошо это, или плохо. Надо ещё прислушиваться.
Набрёл вот на такую схемку:

crossover.pdf

(154.7 КБ) 293 скачивания

. Вроде б источник более авторитетный, чем сайт Аудиокиллера. Есть ли смысл собрать-попробовать, или будет то же самое?

[Alex]

Вообще интересная тема, я бы попробовал все варианты, если есть время и желание. Сам ни как не доберусь.

[lgedmitry]

Вообще интересная тема, я бы попробовал все варианты, если есть время и желание. Сам ни как не доберусь.

Ага. Уже развёл кое-как платку, чтоб отмакетировать. Один канал пока... Вот только не поглядел, какие оу в тумбочке остались. Может под дип8 надо лучше переделать, пока не поздно

[Lektor]

Посмотрел схему, идеального решения нет.
Меня в схеме аудиокиллера напрягает вереница конденсаторов и посредственный ОУ. Нужно либо поверить Сталкеру, что все это не влияет на звук, либо заморачиваться с подбором. За то акустика без кроссоверов.

[lgedmitry]

Посмотрел схему, идеального решения нет.
Меня в схеме аудиокиллера напрягает вереница конденсаторов и посредственный ОУ. Нужно либо поверить Сталкеру, что все это не влияет на звук, либо заморачиваться с подбором. За то акустика без кроссоверов.

А вдруг сталкер и Аудиокиллер - один и тот же человек?

[Вячеслав]

Приветствую форумчан!
Биампинг очень удобен, особенно в автомобиле, когда необходимо добавить низов при смене трека.
Ведь, находясь за рулём опасно лазить по настройкам.
У меня не сохранились фотки предыдущей системы на Ваз 21111, но в Ларгусе я стараюсь сделать Биампинг.

[lgedmitry]

накопал у себя только по паре OPA1602 и OPA1652. Больше ничего нету в количестве больше единицы. Разве только одноканальные всякие. А покупать чего-то хочется в последнюю очередь. В первую хочется использовать что уже есть в доме. Попробую на них макет собрать

[lgedmitry]

собрал макетик одного канала на двух OPA1602 (за неимением LM833) по схеме National Semiconductor. пересчитал под 0.01мкФ, которые есть в тумбочке WIMA MKP10. Вышло R=9.1k. Резисторы поставил однопроцентные. Запустилось сразу с полтыка. На выходе 0 нормально дёржится. Осцилл показал картинки на музыке примерно как и плата Аудиокиллера. По генератору не гонял. Включил сперва НЧ усилитель. И сразу заметил разницу. На аудиокиллерской схеме отдельно НЧ слушать невозможно вообще. А тут можно, хоть, конечно, и без ВЧ. То-ли порядок фильтров сказывается, то-ли схемотехника эта правильнее, то-ли всё вместе. Ну и вместе НЧ и ВЧ гораздо лучше строят. Завтра послушаю погромче днём, а может и генератор ещё покручу.

[MaratAM]

То-ли порядок фильтров сказывается, то-ли схемотехника эта правильнее, то-ли всё вместе.

Тут порядок поменьше будет.

[lgedmitry]

То-ли порядок фильтров сказывается, то-ли схемотехника эта правильнее, то-ли всё вместе.

Тут порядок поменьше будет.

воистину! Там третий, тут - второй

[lgedmitry]

посмотрел АХЧ. У НЧ она линейна примерно до 1кГц. У ВЧ линейна примерно с 2.8кГц. Середина, как-раз на 1.9 приходится. То, что я и считал. Не обманули

[lgedmitry]

убрал ИТУН на ВЧ. ИНУН явно лучше. Сравниваю перетыканием с просто Д-шником на ТС2001 и обычными фильтрами в АС. Биамп попрозрачнее играет

[lgedmitry]


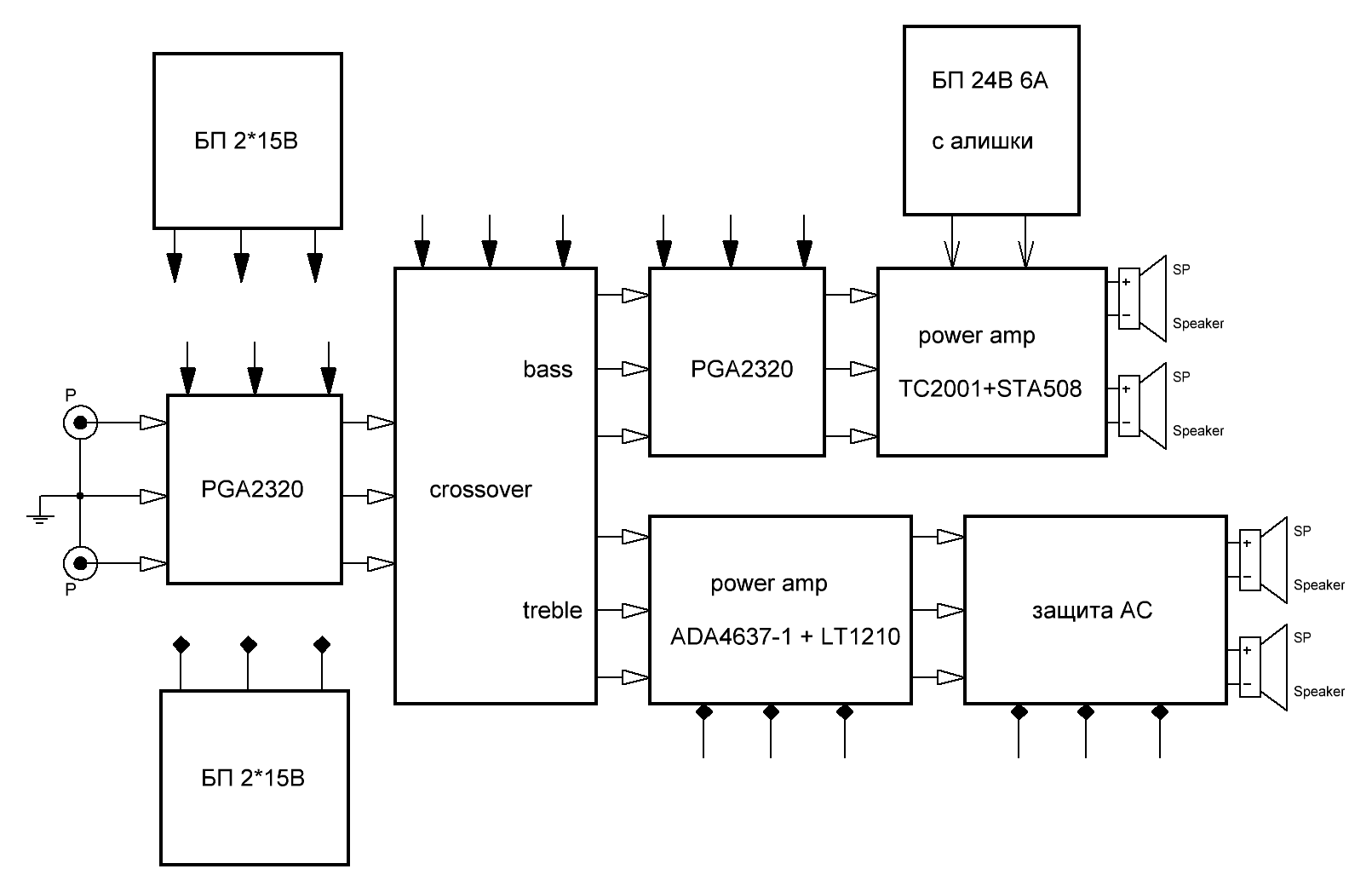

думаю как-то так вот делать. Хорошо так, или есть над чем ещё подумать?

[lgedmitry]

есть еще вариант ad7376, чтобы лишних усилительных сущностей в лице PGA2320 не плодить. Но тогда вторую надо в ВЧ-звено пихать, потому как она только убавлять умеет, а прибавлять не умеет.
И с ценами как-то интересно на сабжи. Если брать на чипдипе - то 2 штуки PGA2320 обойдутся безобразно дорого. Если на алишке - то вполне гуманно. 4 штуки ad7376 - и там и сям не очень дёшево

[MaratAM]

Сергей, а зачем вторая ПГА, поставить туда подстроечник, один раз подкрутить и можно вообще на постоянные поменять.

[lgedmitry]

Хм... Вот об этом я как-то не подумал

[Lektor]

Биамп попрозрачнее играет

Становится интересно

[lgedmitry]

Биамп попрозрачнее играет

Становится интересно

тогда вот первый набросок:

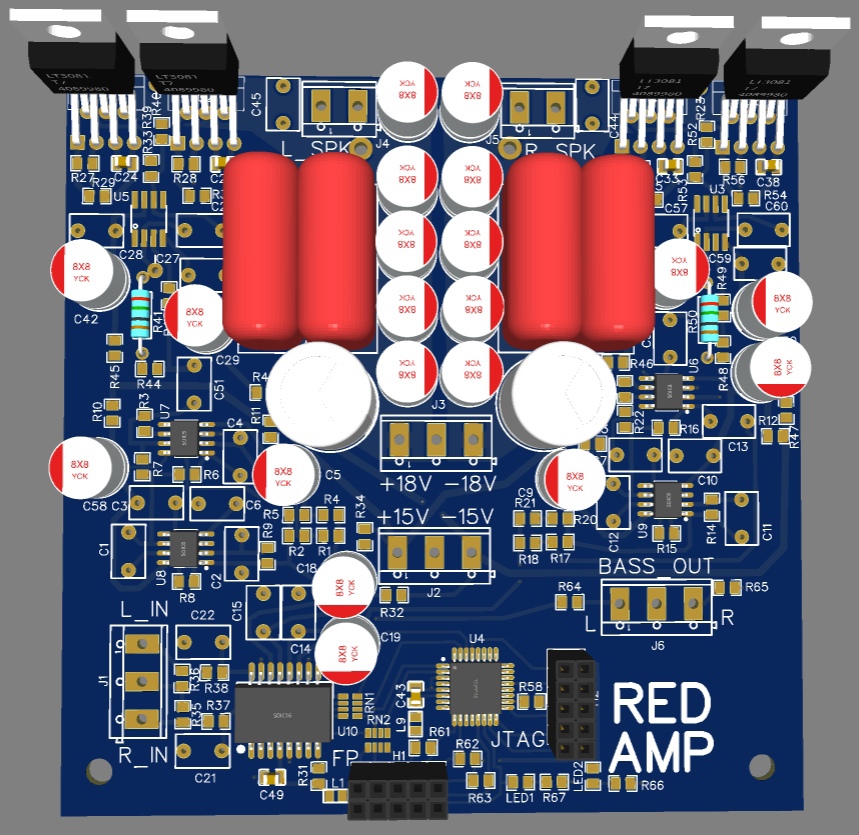

Плата кроссовера, усилителя мощности ВЧ, регулятора громкости и контроллера. С разделением силовой и малосигнальной земель, как хорошо видно снизу).
верхние два разъёмчика - выходы на ВЧ-динамики (надо б через защиту, но на эту плату не влезла - будет на отдельной)
J3 - силовое питание
J2 - питание слаботочки
J1 - к входным RCA
J6 - к УМЗЧ низких частот
нижняя гребёнка - к передней панели. Питание, индикация, энкодер. (питание из панели в плату. Дичь, но мне так удобнее)
правая гребёнка - для заливки прошивки в контроллер

[Lektor]

Етить колотить!!! Умеешь удивлять!!!
Ждемс результата

[MaratAM]

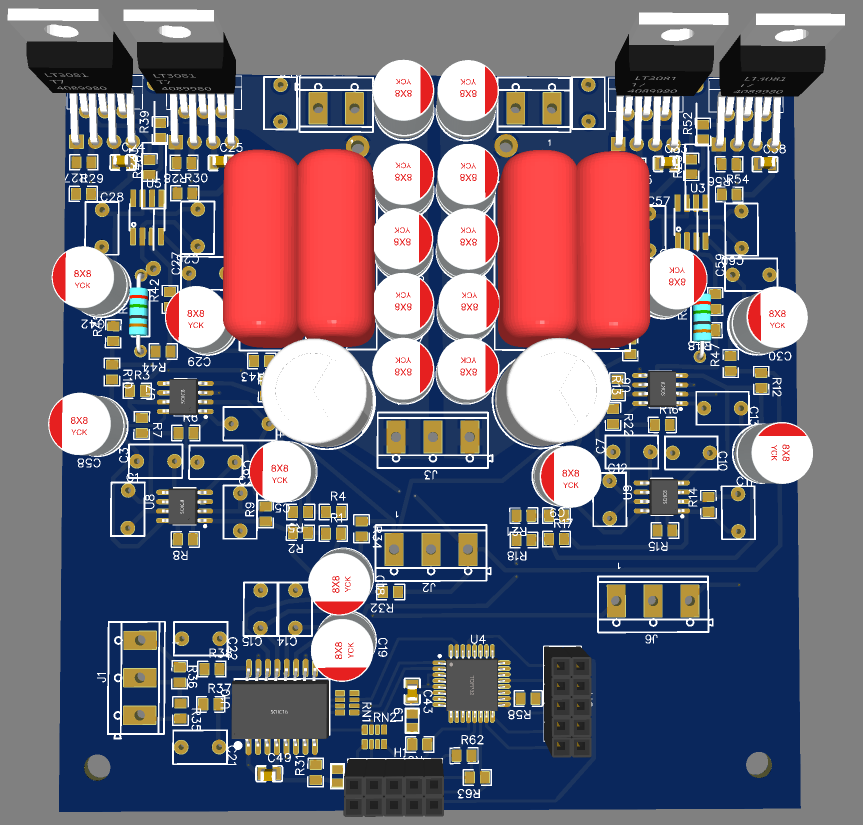

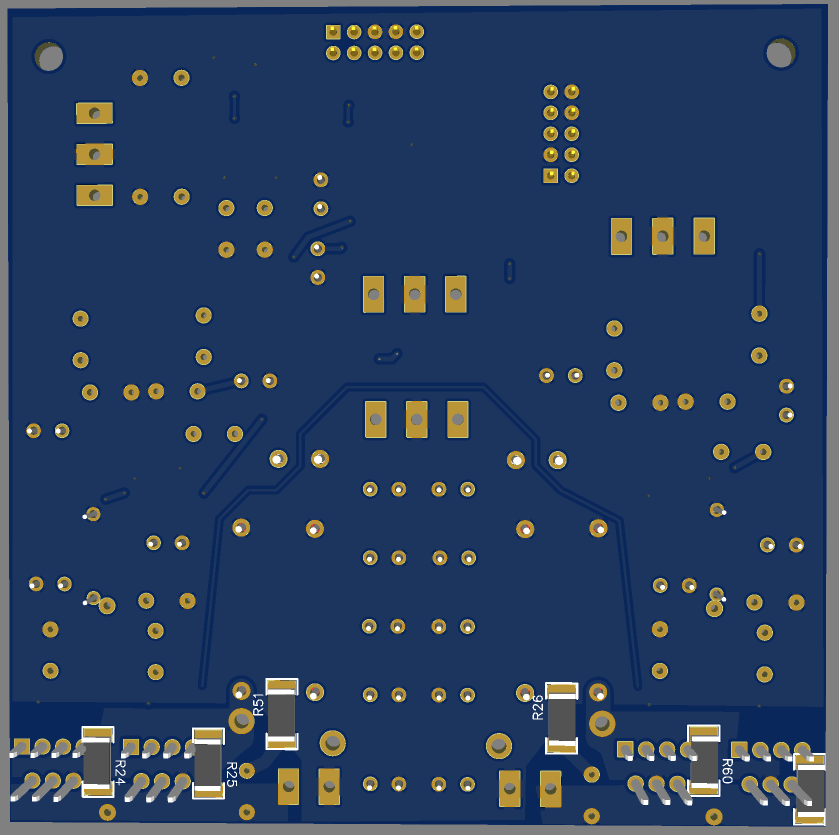

тогда вот первый набросок: upside.pngdownside.png

Стабилизаторы LT3081 или это просто корпуса для LT1210? а то 2700 руб за стаб, а их четыре

[lgedmitry]

тогда вот первый набросок: upside.pngdownside.png

Стабилизаторы LT3081 или это просто корпуса для LT1210? а то 2700 руб за стаб, а их четыре

конечно же это просто корпуса для LT1210). Какие нашёл TO220-7 в базе easyEDA - те и воткнул. Не рисовать же их с нуля

[lgedmitry]

Вроде бы добил платку. Подожду ещё дня три. Если ничего больше не вспомню - буду заказывать

[lgedmitry]

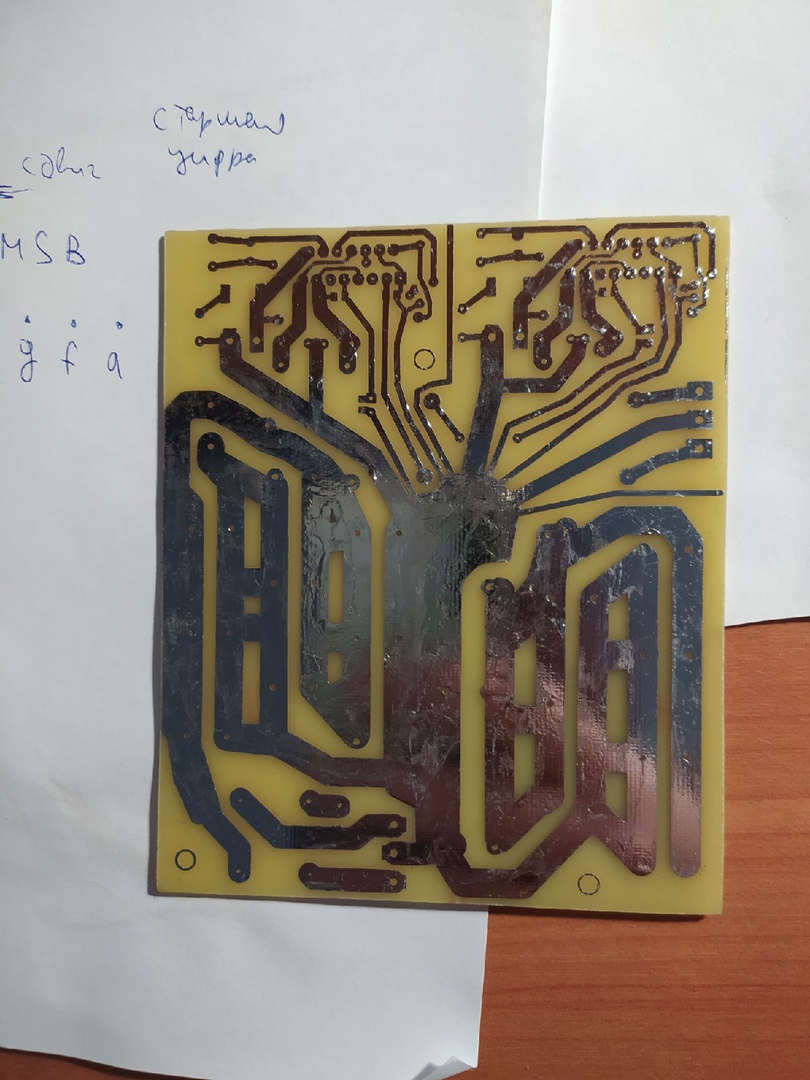

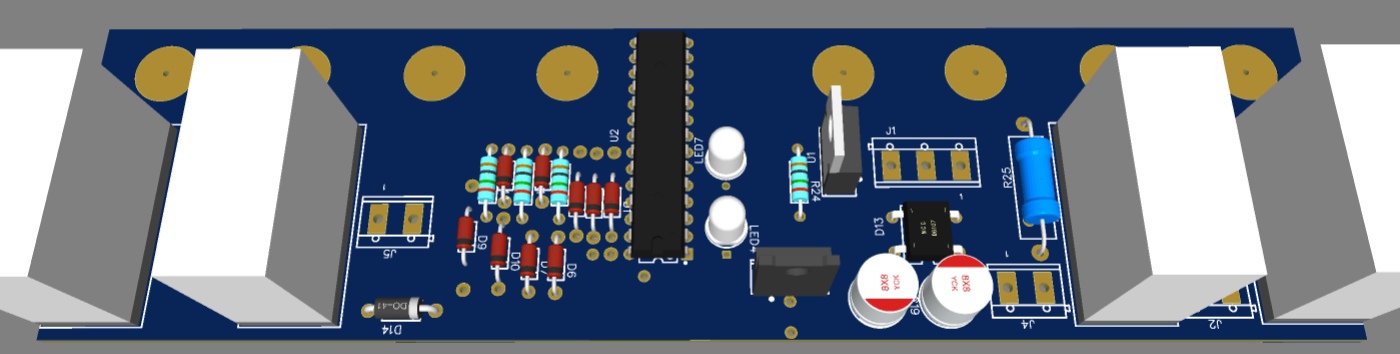

Плата защиты. Два канала дифференциальных, ибо усилители мостовые, и два традиционных.
ЛУТом сделаю. Еле впихнулся в размер.

[lgedmitry]

платку усилителя заказал. Жаль не знаю точных размеров 0.8" 7-сегментных индикаторов с али - а то б и плату передней морды пока б заделал

[lgedmitry]

чё-то вдруг мысля такая пришла крамольная: а не сделать-ли целиком всё в АВ? Сейчас собрал макет на тех же ЛТ1210, и в НЧ и в ВЧ. Как-то целее картина получается, если мне не показалось. Может оттого, что у НЧ в Д-классе фильтры на выходе, и они фазу куда-то не туда малость подкручивают относительно ВЧ плеча, где этих фильтров нету. Или попеределать опыты ещё туда-сюда, или забить сразу, купить пару TDA7293?
Трансформатор от музцентра "панасоник" есть. Он питал стк. Для тда под 8 Ом - идеально. И по напряжению идеально стыкуется. Если ВЧ питается от +_17В, то НЧ надо в 2 раза больше, судя по положению убавляющего ВЧ подстроечного резистора. Транс от панасоника как-раз даёт 2*26Вольт.

[lgedmitry]

заказал 7293 в чипидипе. Почему-то это самый дешёвый вариант. На ебее все варианты дороже. На али есть дешевле, но только без маркировки производителя. С маркировкой либо как в чипидипе, либо ещё дороже.
Защиту, само-собой, придётся переделать, ну да ладно, я её не начинал ещё. Только плату придумал, да релюшки заказал

[lgedmitry]

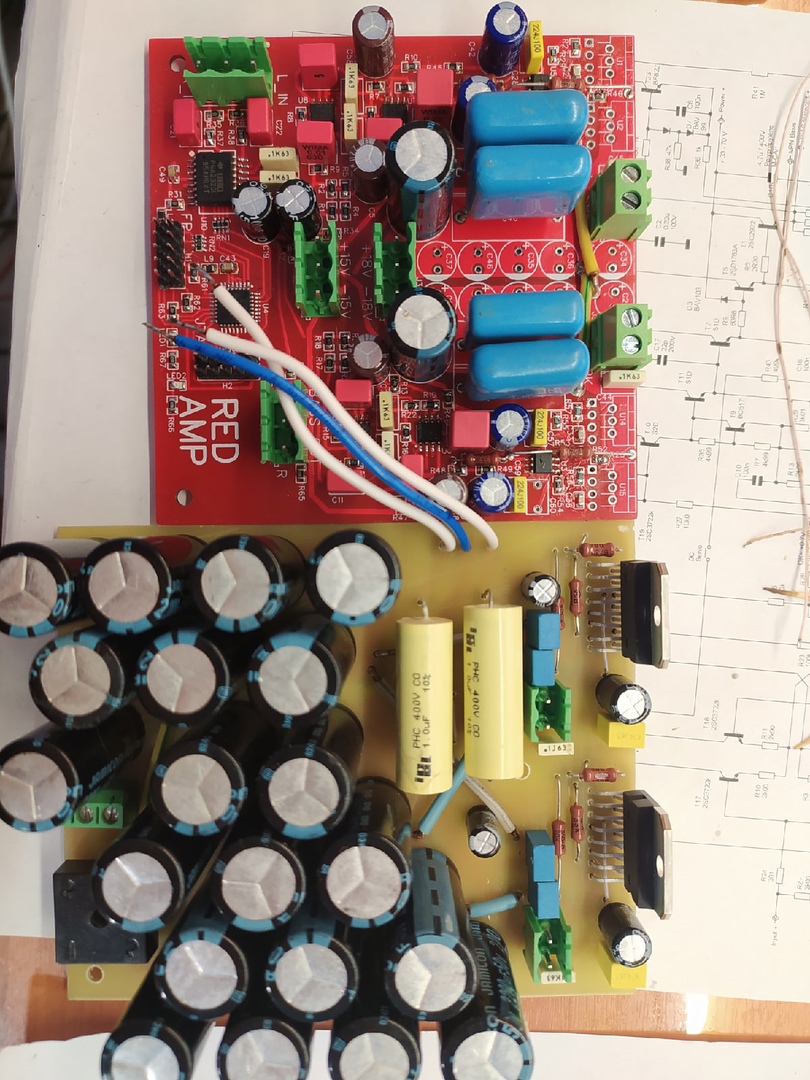

сделал платку мощника НЧ ЛУТом. На той недельке, надеюсь, сяду паять

[lgedmitry]

идея потихоньку воплощается


[Dysindich]

Завидую, белой завистью... (тоже, одна из мечТ, все надеюсь, что руки дойдут). Точнее, не БИ, а трехполосную схему (соответственно, три усиля на канал). Особенно импонирует возможность подключения динамика на прямую, без пассивного фильтра.

[lgedmitry]

Завидую, белой завистью... (тоже, одна из мечТ, все надеюсь, что руки дойдут). Точнее, не БИ, а трехполосную схему (соответственно, три усиля на канал). Особенно импонирует возможность подключения динамика на прямую, без пассивного фильтра.

ну, у меня-то как-раз двухполоска. Трёхполоской пока не разжился.
