Собираем усилитель clone ncore v3 инструкция + теория.

[Alex]

Есть у меня статейка про бессмертный винил

[Meloman79]

Зашла статья, спасибо про фильмы тоже заметил рекламу винила

[kovrigger]

Зашла статья, спасибо про фильмы тоже заметил рекламу винила

Да, в "Механике" Джейсон Стэтхэм по возвращении домой, где он живет уединенно, достает какой-то винил с симфонической музыкой и ставит на какой-то винтажный видимо проигрыватель. Пипл, активно поедающий пончики, но ассоциирующий себя с крутым Стэтхэмом вдруг обнаруживает, что у них, лохов, нет проигрывателя с коллекцией винила и бегом бегут в магазин покупать все это добро. Накупив они естественно делятся крутизной приобретенного с друзьями и уже друзья, чтобы не ударить лицом в грязь бегут в магазин за всем таким же или лучше. А потом друзья друзей, подруги подруг - в конечном счете все круты как Стэтхэм и слушают Бетховена или Рахманинова - в крайнем случае полонез Огинского

[classd]

1 на блоке питания 48v есть выход +15в-15в, как правильно подключить провода +15в -15в к плате защиты (на плате защиты у клеммы написано ac12v)?

http://i.prntscr.com/WQ6TtOe6S16oCT41f_wf2g.png
2 существуют ли коннекторы с болтами для таких разьемов?

http://i.prntscr.com/t9OuFsA9Thi_JRbb-P4RAA.png
пример коннектора который имею ввиду
http://i.prntscr.com/r98JfBP-SV2fazeeFk5C0Q.png

3 корпус усилителя обязательно заземлять?

4 стоит ли подключать землю напрямую к блоку питания 48в?

http://i.prntscr.com/prRcvCnlS3WHNY4lGAwfJA.png
5 стоит ли подключать землю напрямую к Понижающий модуль напряжения AC-DC 15v?

http://i.prntscr.com/yoqQ43HKTvW9tFJtj6LNSg.png

6 взял корпус от усилителя КУМИР У-001, вот так планирую расположить компоненты. если есть лучший вариант расположения, прошу подсказать.

http://i.prntscr.com/cIsbH5gvQNWxUDgGVcqABw.png

[classd]

Один БП даже для усилителя 2-й версии (а тем более 3-ки) - это кощунство. Делать нужно сразу идеологически верно - двойное моно.

По словам автора разработки Юрия Игнатьева - достаточно одного БП. На мой вопрос о взаимопроникновении каналов он ответил, что оно там на уровне -80дБ. На одном БП была собрана версия 2_052 Александра (автора этого сайта) видео тут
https://www.youtube.com/watch?v=VILOjK-Sw30

Работать, безусловно, будет, никто не спорит.
Но возникает логичный вопрос: при создании конструкции столь высокого уровня, зачем себя ограничивать?
Два БП делают не только (и не столько) для уменьшения взаимопроникновения каналов, а для правильной организации земли.
Попробуйте сделать усилитель на одном БП без земляной петли.

Про раздельные корпуса и ДСП - делают и так, когда нужно. А не для упарывания.

На всякий случай - я свой клон собрал задолго до появления тем на этом форуме и таки кое-что о нем знаю

уточняю для себя
1 если две платы усилителя версии 3 подключить на один бп то это не двойное моно?
1.1 верно ли понял, из-за одного бп питающего две платы усилителя будет увеличиваться взаимопроникновение каналов, а если будет два блока питания на каждую плату то взаимопроникновение каналов не будет?
2 на данном этапе у меня один бп +-15в, который питает две платы усилителя 3 версии, нужно ли докупить еще один бп +-15в чтобы на каждую плату усилителя был отдельный бп +-15в, чтобы получилось двойное моно или это необязательно?

[ms142]

1 если две платы усилителя версии 3 подключить на один бп то это не двойное моно?

Нет.

1.1 верно ли понял, из-за одного бп питающего две платы усилителя будет увеличиваться взаимопроникновение каналов, а если будет два блока питания на каждую плату то взаимопроникновение каналов не будет?

Будет, но меньше. Но это меньшее зло по сравнению с земляными петлями.

2 на данном этапе у меня один бп +-15в, который питает две платы усилителя 3 версии, нужно ли докупить еще один бп +-15в чтобы на каждую плату усилителя был отдельный бп +-15в, чтобы получилось двойное моно или это необязательно?

ВСЕ БП должны быть отдельными на каждый канал. Тогда будет максимально качественный вариант.

[ms142]

3 корпус усилителя обязательно заземлять?

Куда заземлять? Если в схеме, то в одной точке возле входных разъемов. А вообще зависит конструктивных и схемных особенностей.

4 стоит ли подключать землю напрямую к блоку питания 48в?

???

5 стоит ли подключать землю напрямую к Понижающий модуль напряжения AC-DC 15v?

???

6 взял корпус от усилителя КУМИР У-001, вот так планирую расположить компоненты. если есть лучший вариант расположения, прошу подсказать.

Я бы развернул платы усилителей входами к задней стенке.

[classd]

3 корпус усилителя обязательно заземлять?

Куда заземлять? Если в схеме, то в одной точке возле входных разъемов. А вообще зависит конструктивных и схемных особенностей.

4 стоит ли подключать землю напрямую к блоку питания 48в?

???

5 стоит ли подключать землю напрямую к Понижающий модуль напряжения AC-DC 15v?

???

6 взял корпус от усилителя КУМИР У-001, вот так планирую расположить компоненты. если есть лучший вариант расположения, прошу подсказать.

Я бы развернул платы усилителей входами к задней стенке.

3 бросить землю на корпус в одной точке возле входных разъемов
4 на фото по ссылке указал стрелками что имею ввиду
5 на фото по ссылке указал стрелками что имею ввиду

[ms142]

Я у себя БП в таком понимании не заземлял. Более того, в основном БП одно из крепежных отверстий также может быть заземлено.

[Sous]

Когда собирал свой- никаких дополнительных заземлений не делал. Блок питания у меня не такой, но тоже заземляет корпус через одну из ножек. Предлагаю придерживаться разумного минимализма. Собирайте без всяких дополнительных фишек. Если возникают проблемы- начинаем их решать совместно.

Если есть регулятор, то при максимально накрученом регуляторе громкости в динамиках должно быть тихо. Если есть шуршание, треск, переливы- значит что-то нужно делать, обычно с землями. Был случай, когда схему защиты пришлось запитать от отдельного блока так как была какая-то наводка.

[ms142]

Таки да, все эти заземления каждой платы - суть земляные петли.

[Carwizard]

...если будет два блока питания на каждую плату то взаимопроникновение каналов не будет?

будет, но в меньшей степени. А вот что бы уж совсем чисто всё сделать, взрослое двойное моно, то надо один канал со своим Б/П питать от электросети идущей например от ТЭЦ (теплоэлектроцентраль), а второй канал питать от другой электросети, другого собственника и вообще от другой электростанции, например от ГЭС (гидроэлекстростанция). И что бы обе сети были не включены в единую электросеть страны. Вот тогда можно достичь полнейшего двойного моно, с самым лучшим разделением каналов.
З.Ы. Ещё и корпуса усилков должны быть разными, и расположены в разных углах комнаты.

[VladimirG]

благодарю, докупаю 2ой такой же)

Если у вас хороший ЦАП или звуковая карта, то зачем вам регулятор громкости еще и в усилителе? Эта функция уже присутствует. Масло масляное бывает избыточно масляным.

[VladimirG]

6 взял корпус от усилителя КУМИР У-001, вот так планирую расположить компоненты. если есть лучший вариант расположения, прошу подсказать.

http://i.prntscr.com/cIsbH5gvQNWxUDgGVcqABw.png

У Кумира наружный размер по высоте 7.7 см, а внутренний еще меньше, мне казалось, что платы 3- версии раньше были шире, получается, что это новая версия? Не могли бы вы выложить фото платы с двух сторон с указанием размеров?

В корпусе у вас расположение нормальное, блок(и) питания посредине - разъем питания 220 повернуть к задней стенке с разумно минимальным расстоянием до входа 220 (провода скрутите). Обе платы усилителей поверните входами к задней стенке, тоже с разумно минимальным расстоянием до входных разъемов.

[ms142]

Если у вас хороший ЦАП или звуковая карта, то зачем вам регулятор громкости еще и в усилителе? Эта функция уже присутствует. Масло масляное бывает избыточно масляным.

Функции у Запорожца и Мерседеса одинаковые. Качество - разное.
Далеко не все ЦАПы имеют хороший РГ, звуковые карты - тем более. А если ЗК регулирует громкость софтово (Виндой), то вообще все плохо.

[classd]

6 взял корпус от усилителя КУМИР У-001, вот так планирую расположить компоненты. если есть лучший вариант расположения, прошу подсказать.

http://i.prntscr.com/cIsbH5gvQNWxUDgGVcqABw.png

У Кумира наружный размер по высоте 7.7 см, а внутренний еще меньше, мне казалось, что платы 3- версии раньше были шире, получается, что это новая версия? Не могли бы вы выложить фото платы с двух сторон с указанием размеров?

В корпусе у вас расположение нормальное, блок(и) питания посредине - разъем питания 220 повернуть к задней стенке с разумно минимальным расстоянием до входа 220 (провода скрутите). Обе платы усилителей поверните входами к задней стенке, тоже с разумно минимальным расстоянием до входных разъемов.

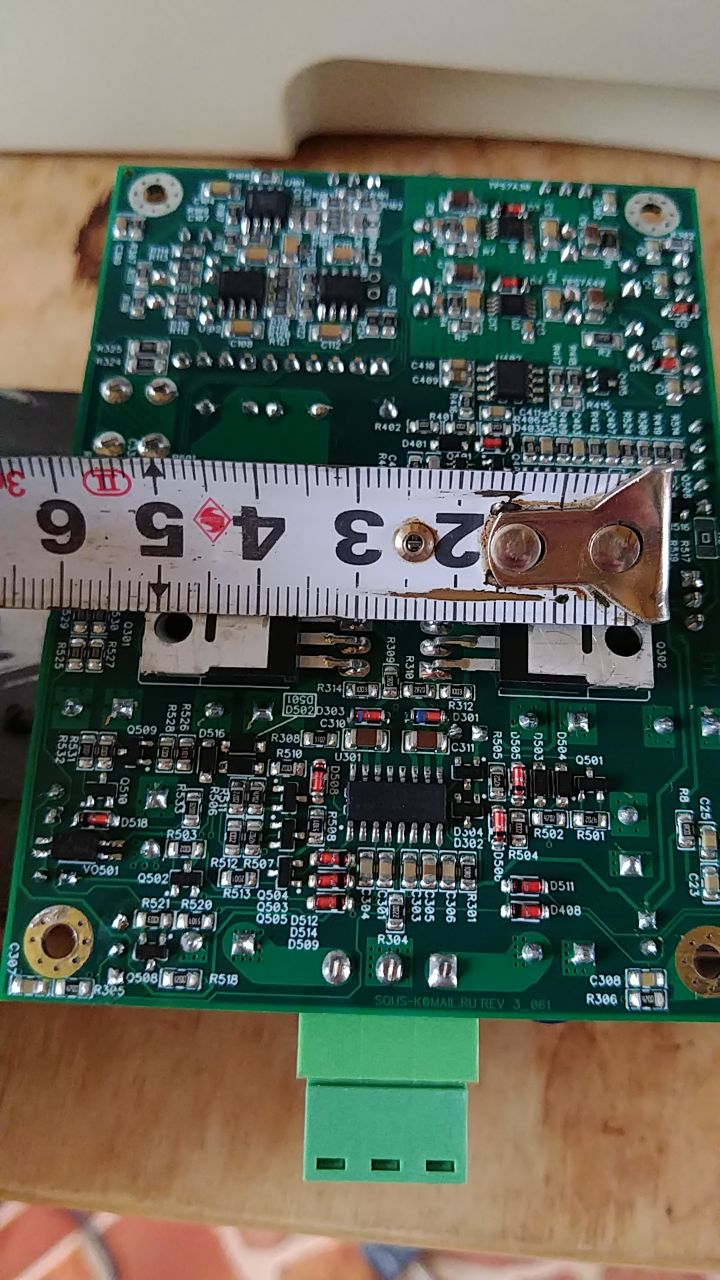

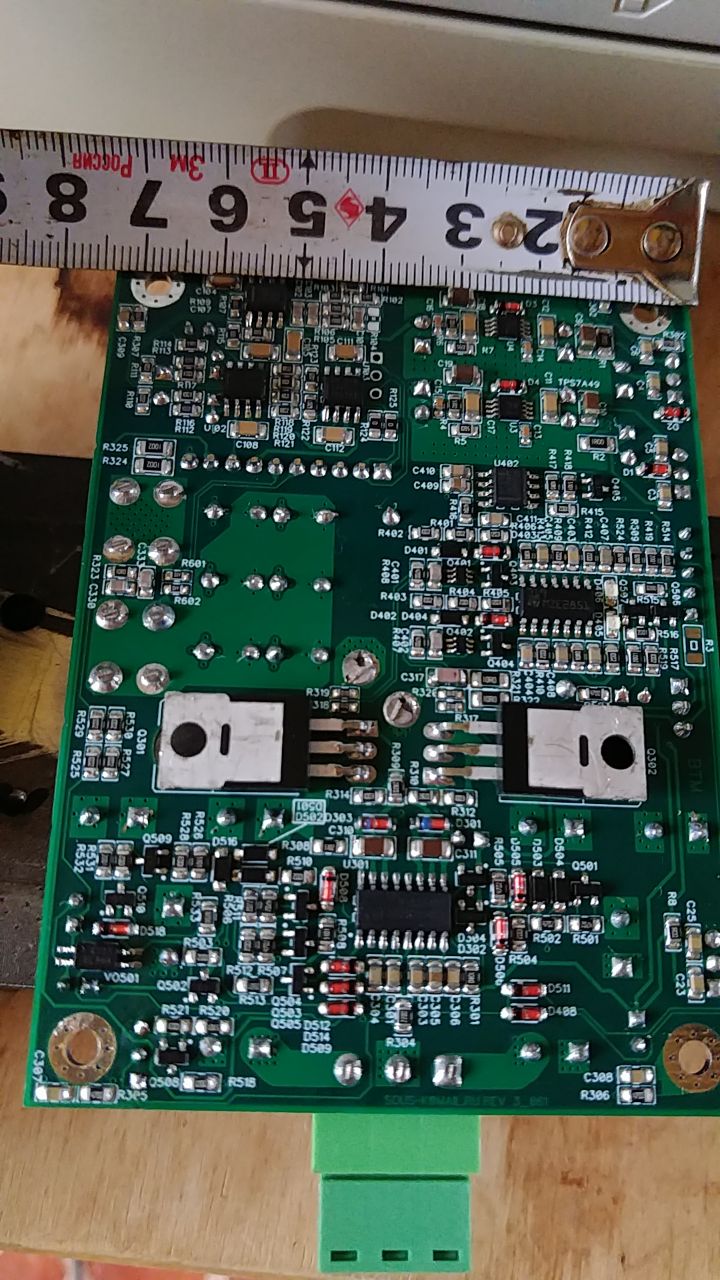

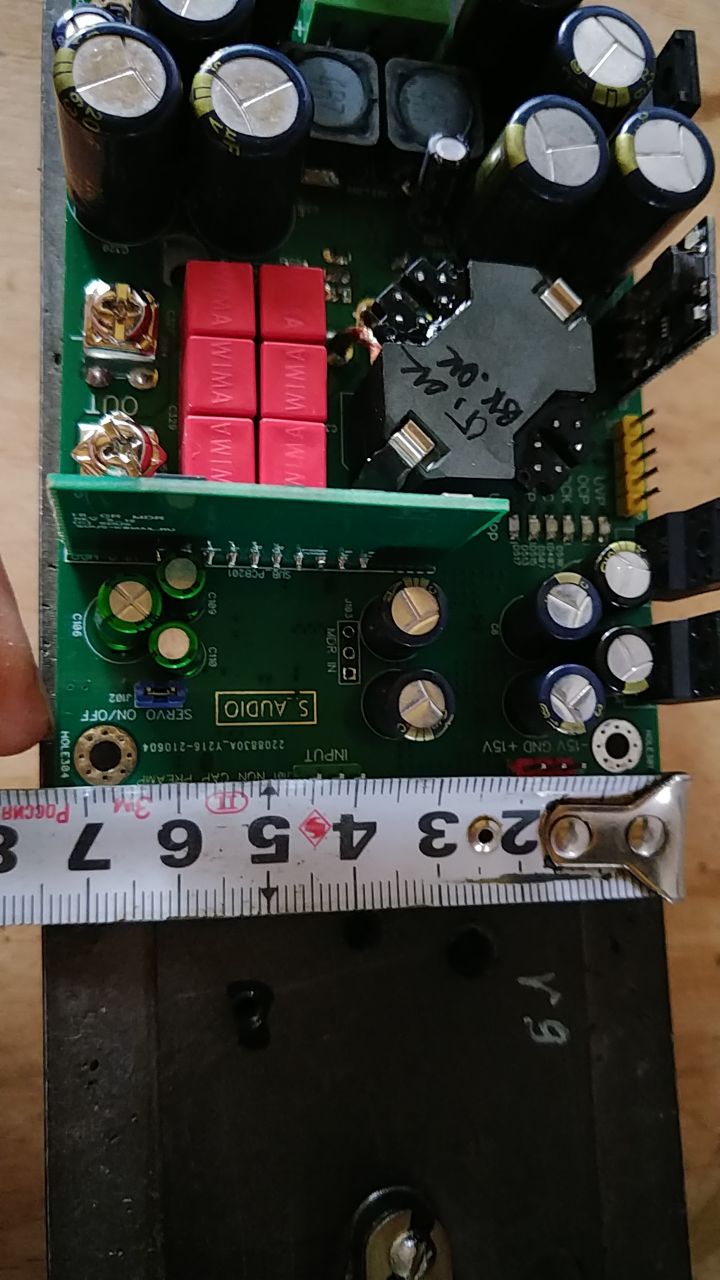

ширина платы 73,66



ширина между фланцами 51


[classd]

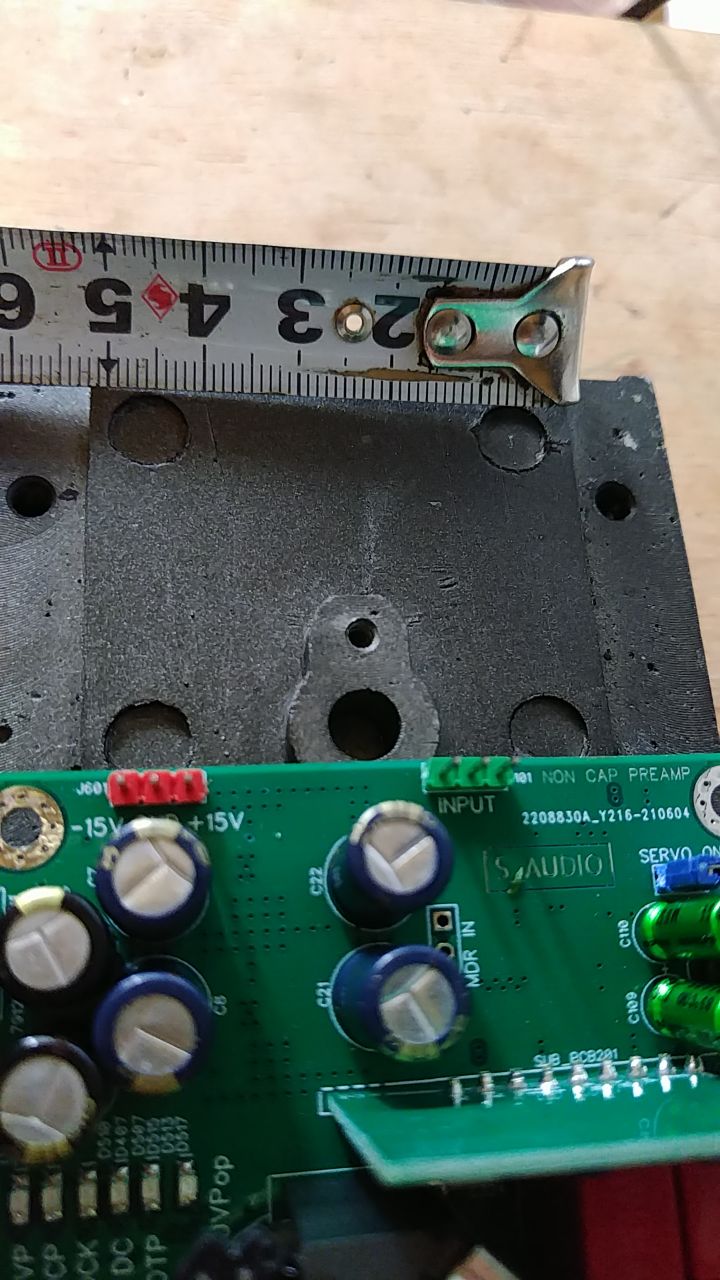

ширина выступа радиатора у кумира 51.5



[classd]

6 взял корпус от усилителя КУМИР У-001, вот так планирую расположить компоненты. если есть лучший вариант расположения, прошу подсказать.

http://i.prntscr.com/cIsbH5gvQNWxUDgGVcqABw.png

У Кумира наружный размер по высоте 7.7 см, а внутренний еще меньше, мне казалось, что платы 3- версии раньше были шире, получается, что это новая версия? Не могли бы вы выложить фото платы с двух сторон с указанием размеров?

В корпусе у вас расположение нормальное, блок(и) питания посредине - разъем питания 220 повернуть к задней стенке с разумно минимальным расстоянием до входа 220 (провода скрутите). Обе платы усилителей поверните входами к задней стенке, тоже с разумно минимальным расстоянием до входных разъемов.

Радиаторы от кумира подошли тютилька в тютильку))

[classd]

актуальные вопросы, оставшиеся без ответа.


1 на блоке питания 48v есть выход +15в-15в, как правильно подключить провода +15в -15в к плате защиты (на плате защиты у клеммы написано ac12v)?

http://i.prntscr.com/WQ6TtOe6S16oCT41f_wf2g.png
2 существуют ли коннекторы с болтами для таких разьемов?

http://i.prntscr.com/t9OuFsA9Thi_JRbb-P4RAA.png
пример коннектора который имею ввиду
http://i.prntscr.com/r98JfBP-SV2fazeeFk5C0Q.png

[ms142]

1. Как правило в этих БП земли 48 и 15 не соединены, поэтому можно подключить 0+15 или 0-15.
2. Нет.

[Sous]

+15 землю подавайте на вход питания платы защиты в произвольной полярности, там все равно выпрямитель.
Выход -15 остается незадействованым

[classd]

1. Как правило в этих БП земли 48 и 15 не соединены, поэтому можно подключить 0+15 или 0-15.
2. Нет.

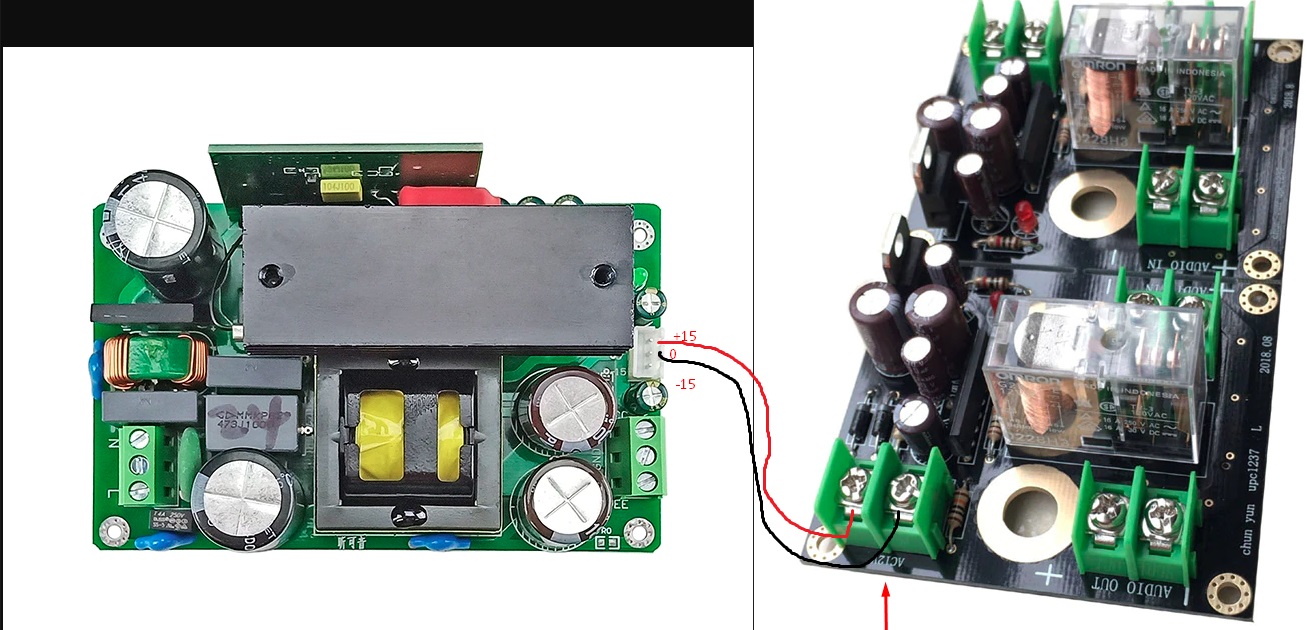

верно понял и изобразил? ))


[ms142]

Да. Полярность не имеет значения.

[ms142]

А что там за реле, току хватит на две штуки от одного БП?

[classd]

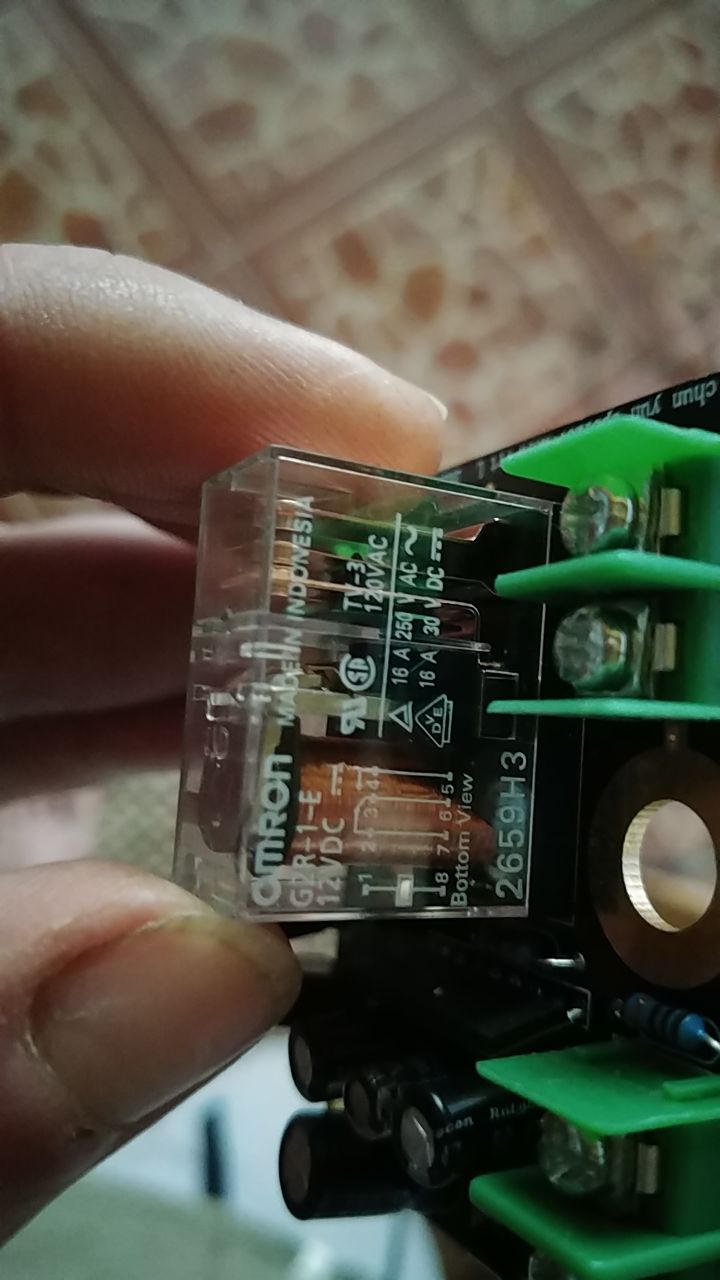

А что там за реле, току хватит на две штуки от одного БП?


[classd]

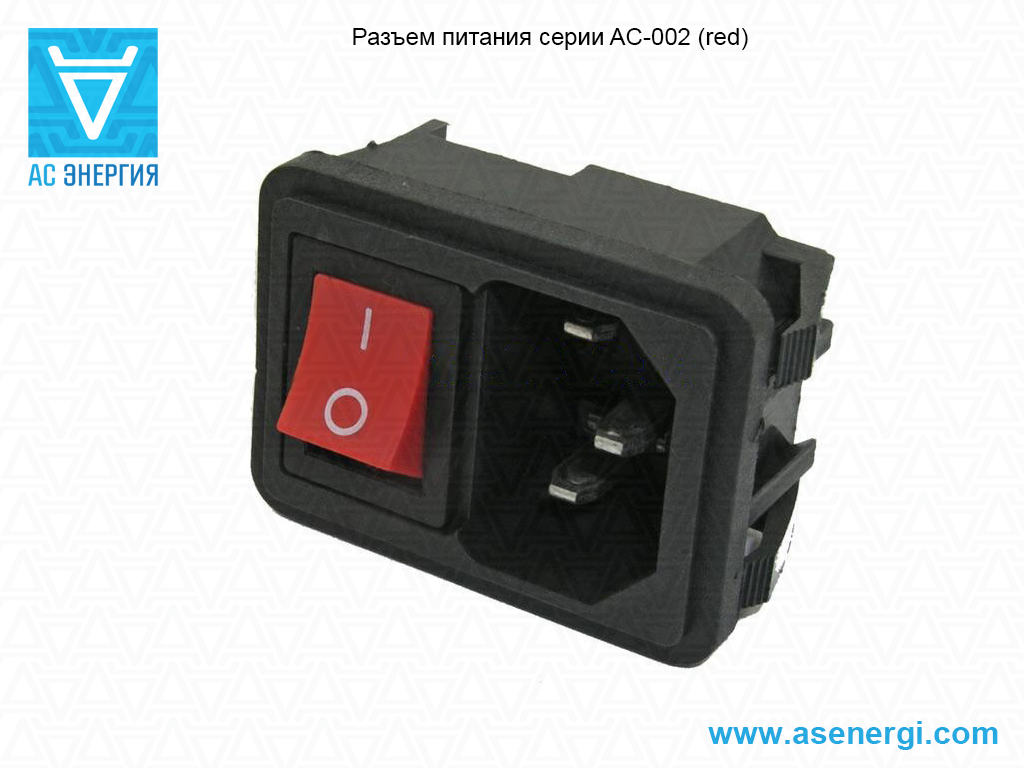

планирую поставить такой разьем питания, сойдет или чем то другим заменить?


[ms142]

1. Потребление реле ок 45мА, две штуки на один БП - 90мА, это на пределе БП.
2. Выключать усилитель сзади удобно?

[ms142]

Рекомендую посмотреть на Schurter 6200. По-моему идеологически верные и правильные инлеты.

[Alexey arsenev]

Да. Полярность не имеет значения.

Вы сами то проверяли? Одна из клем висит на минусе, вторая через диоды.
Мои 2 реле в совокупе с регулятором на pga потребляют 120мА при 12в.

[ms142]

Какая клемма, где диоды? Об что речь?
И причем тут Ваши регуляторы?
