Усилитель А класса JLH2003

[MaratAM]

Я еще проще мерил, считаем, что на базе 0,7В (а там плавает но в пределах погрешности), подобрал несколько сопротивлений с нужными токами и переключаю их галетником. Итого достаточно только померить напругу на R3 и перевести в ток. Погрешность в пределах 10%, но для подбора вполне достаточно.

[hottab]

У меня токи сильно отличались. Так что галетник - не вариант.
Где-то была схема на TL341 - там точно отслеживался ток коллектора.

[Dysindich]

У меня токи сильно отличались. Так что галетник - не вариант.
Где-то была схема на TL341 - там точно отслеживался ток коллектора.

Это, уже , не принципиальные уточнения метода.... Главный посыл, что китайским тестером (для маломощных транзюков , нельзя мерить параметры , не то что, мощных транзисторов , а даже и средней мощности.... Эти замеры будут сродни онанизму - удовлетворение без объекта. С таким же успехом можно отбирать транзисторы по таблицам из даташитов, кстати - мировые производители - так и делают.... или , кто-то еще заблуждается на этот счет?)
Я, в свое время озадачивался данным вопросом, позже предоставлю инфу , которую нарыл. Пока же, могу только подтвердить, что - отбор транзюков , (в идеале) должен осуществляться на режимах, близких к тем, на которых предполагается использовать данные транзюки. Все остальное - это, половое извращение.

[hottab]

Вот схема:
https://radiopages.ru/betnik.html

(Таки попутал, TL431 )

[Alex]

Я наверно сделаю так, выкину временно 2 транзистора, те что в паралель, затем буду подбирать оконечный прямо в схеме измеряя при этом и гармоники и подбирая транзисторы по вкусу и усилению.

[MaratAM]

а даже и средней мощности.

я бы так однозначно не утверждал, буквально на днях перемерил бд139-140, что были. Причем были бд139-16 и 140-16, 140 бета 150-160, а у 139 в районе 200. Логично сделал вывод, что бд139-10 должны идеально подойти в пары к 140-16, купил несколько, а у них бета 250, можно конечно вернуть в магазин с претензией, что не укладывается в даташит . Так вот мерил как и описывал выше на токах коллектора до 100 мА, измеритель беты в мультиметре показывает примерно на 10 больше, так что для грубой прикидки или если есть возможность померить в магазине, то мультиметром вполне можно. Похожие измерения были и с парами 5171-1930, но они более близкие по параметрам.

[Uzver]

Здесь модификация подобного усилителя.
http://forum.vegalab.ru/showthread.php?t=89522

[Alex]

И так по JLH2003:
Что понравилось - благодаря добавленной стабилизации в схеме не прыгает ток покоя и в общем усилитель работает стабильнее чем 1969 версия.
По звуку JLH2003, послушал пару дней и могу сказать, что китайский вариант не звучит, вроде и бас есть все частоты, но не звучит. Таки большие гармонические искажения дают о себе знать.
Вариант настроек рекомендованный китайцами: ток покоя 1А питание 18 вольт не подходит . Поэтому переходим к плану Б!

[Alex]

Нашёл в закромах кт602бм 1 шт, если рабочий то поставлю и посмотрю как там гармоники поживают.

[Lektor]

По звуку JLH2003, послушал пару дней и могу сказать, что китайский вариант не звучит, вроде и бас есть все частоты, но не звучит.

Да вы, батенька, аудиофил!
Как так? По приборам хорошо, а слушать не хочется?!)))

[Alex]

По приборам не очень хорошо я ж выше графики показывал, АЧХ только хорошая.

[Lektor]

На порядок лучше ламповых!
Но я и не спорю. Обычное дело.

[Alex]

И так добрался до платки, пока на улице ужасная жара, ченить похимичим.

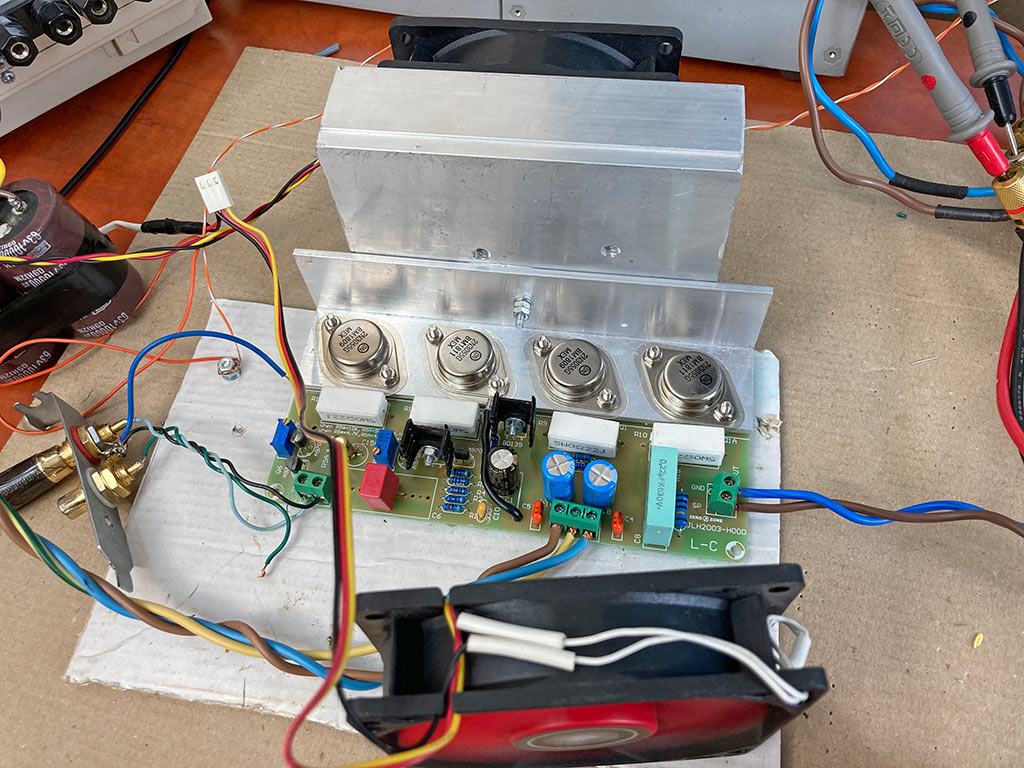

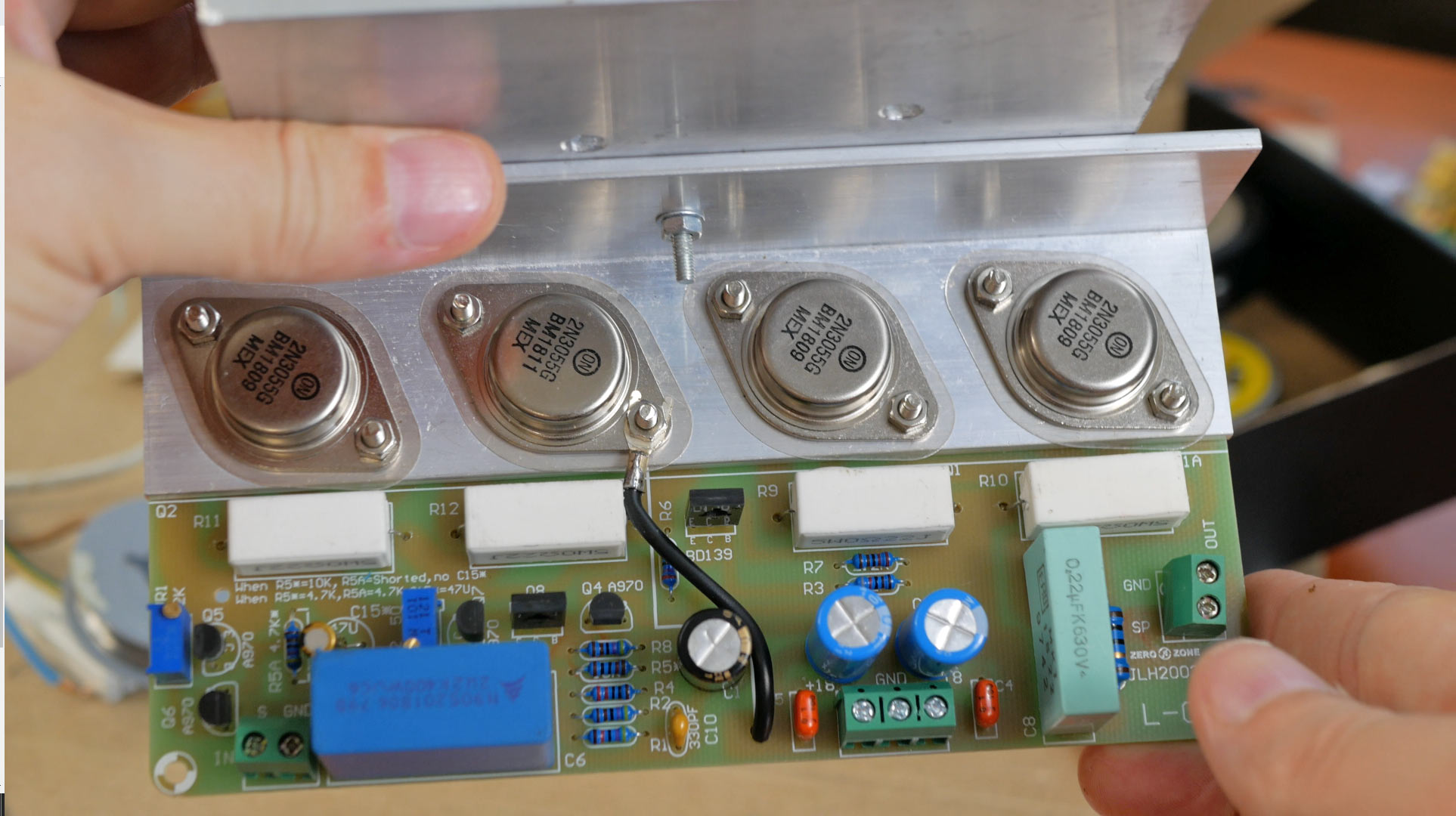

Для начала запихнул вместо китайских транзисторов 2N3055 оригинальные 2N3055G. На китайских не было уверенности, что они выдержат большой ток, поэтому, собственно, и запихнул 2N3055G.

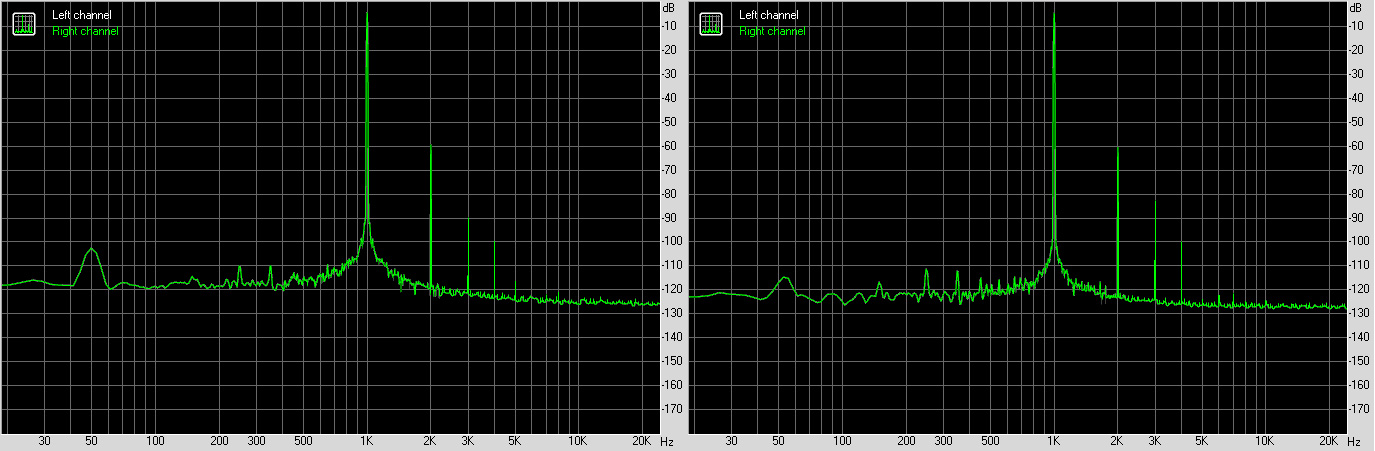

Замеры показали практически те же результаты на 1А ток покоя и 18 В питання с 4 Омной нагрузкой.
Справа китай слева оригинал


[Alex]

Дальше решил придавить гармоники током покоя и как уже писалось:

Вторая гармоника в 2003 давится только применением кт602б(бм) в среднем каскаде.

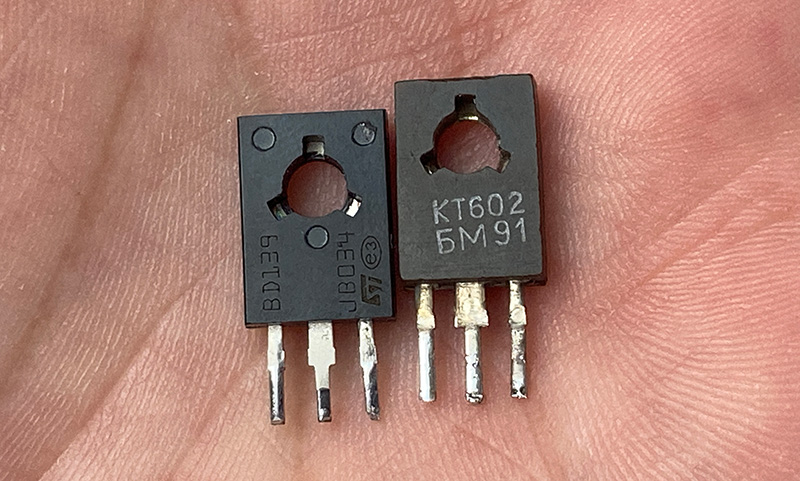

У меня не получилось ее убрать даже при токе покоя 3А. Параллельно этим экспериментом шел поиск транзистора кт602бм в старых платах. Кто ищет тот найдет, поиск оказался успешный! Жаль транзистор только один, не хватает для второй платы, что бы послушать. Но вечером забегу к соседу, у него дед был радиолюбитель, думаю найду.



[Alex]

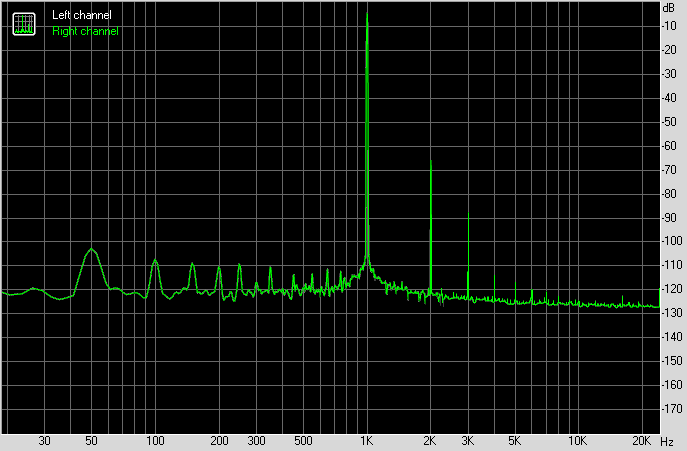

Результаты замены транзистора в среднем каскаде с BD139 на KT602. Ток покоя 1.4 питание 15 вольт, мощность 3Вт, нагрузка 4 Ом.

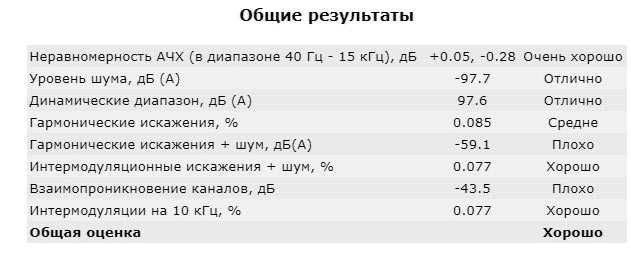

==================== BD139 =================================

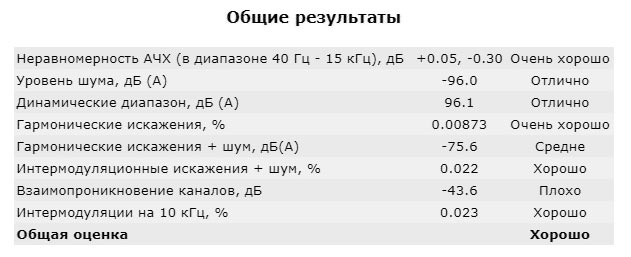

=================== KT602==================================



[Alex]

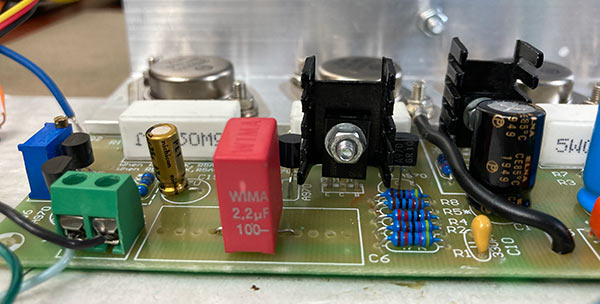

Результат, как говорят "на лицо" теперь нужно послушать это все дело и не удержался еще впихнул на вход кондерчик другой.


[Lektor]

WIMA дает мазлявый пластиковый звук. Хорошо бы Мундорф или французский Солен. Но это уже после всех свистоплясок. Мне кажется шунтирование банок по питанию даст больше эффект.

[Alex]

О! А кинь ссылочки на кондеры.

[lgedmitry]

А вроде бы как вима с серебряными буквами - это лавсан

[Alex]

Кондеры оригинальные. Только что выяснил, что ресурс подстрочных резисторов очень сильно ограничен.

[Dysindich]

Кондеры оригинальные. Только что выяснил, что ресурс подстрочных резисторов очень сильно ограничен.

Кондеры-то, оригинальные, однако - это не полипропилен

[Alex]

Главное, что он мне не мешает пока делать эксперименты своими размерами. Дальше будем подбирать из списка предложенных в этой ветке.
Лектор обещал вот написать..и ссылочки тоже

[Lektor]

WIMA полипропилен
MUNDORF MCAP SUPREME Очень недешевые, только для любимых конструкций.
Mundorf MCap EVO
Solen в Украине не нахожу. Ebay
Очень прикольные для шунтов MICA Слюда с серебром.

[Alex]

Спасибо!

[acrobot]

В каких случаях можно убирать конденсаторы на входе?

[Alex]

WIMA полипропилен есть, я потом закину, мне радиатор мешает на транзисторе.

[Lektor]

В каких случаях можно убирать конденсаторы на входе?

В случае отсутствия постоянки на выходе источника. Но вы должны помнить, что при подключении другого источника она там может быть.
Еще можно поставить по входу трансформатор, но это не в коня корм.

[lgedmitry]

В каких случаях можно убирать конденсаторы на входе?

Если просто - то когда выходное постоянное напряжение звуковой карты равно входному постоянному напряжению на входе усилителя.
Частный, и наиболее частый случай - если оба эти напряжения равны нулю

[lgedmitry]

Еще можно поставить по входу трансформатор, но это не в коня корм.

Ещё можно поставить интегратор, который будет следить за постоянкой на выходе, и поправлять постоянку на входе

[acrobot]

Как убедиться что постоянки нет? От чего она возникает?
