Усилитель А класса JLH2003

[Alex]

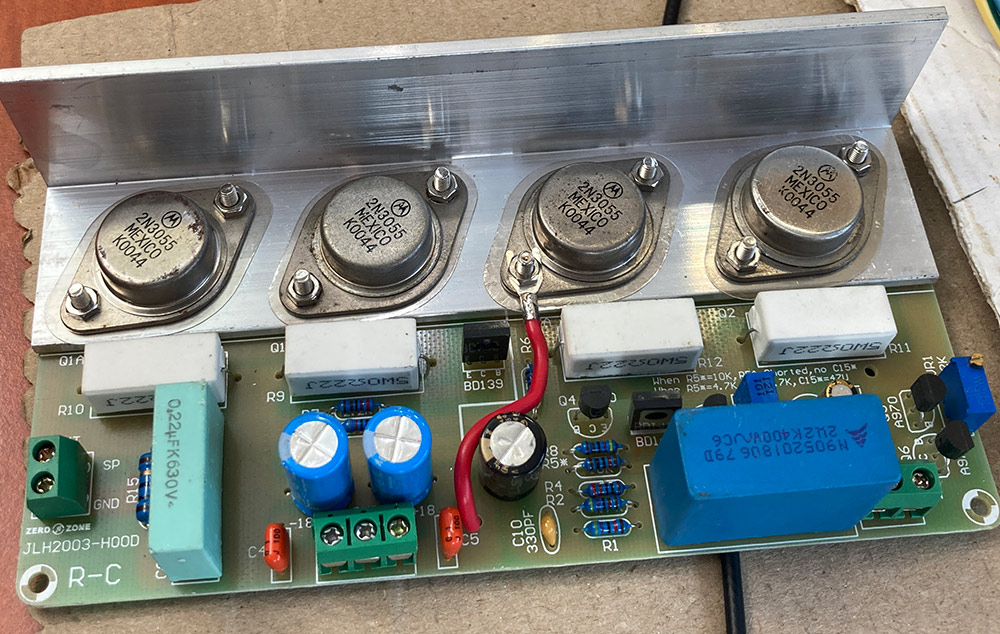

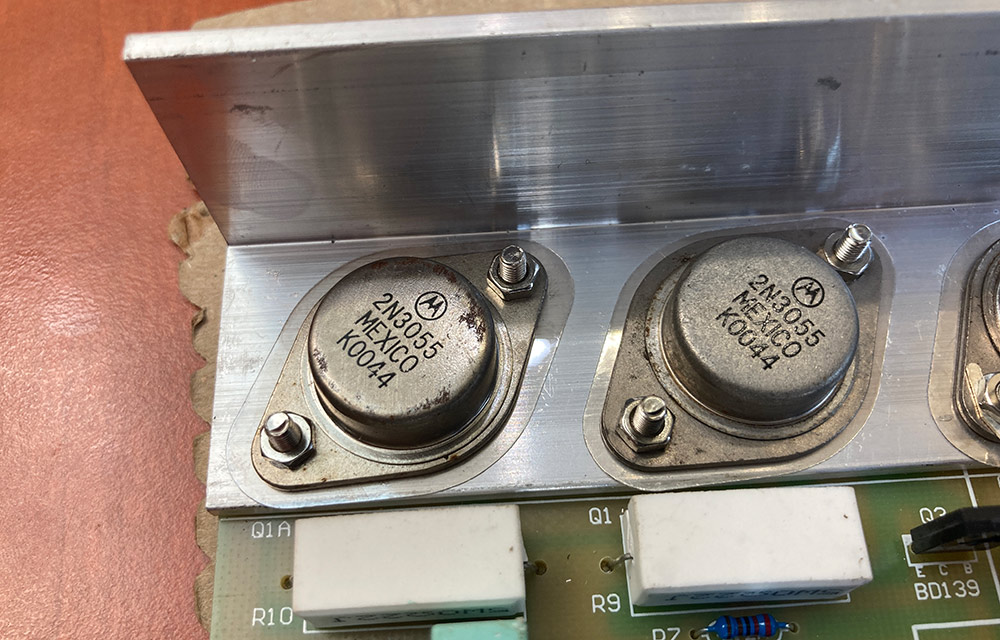

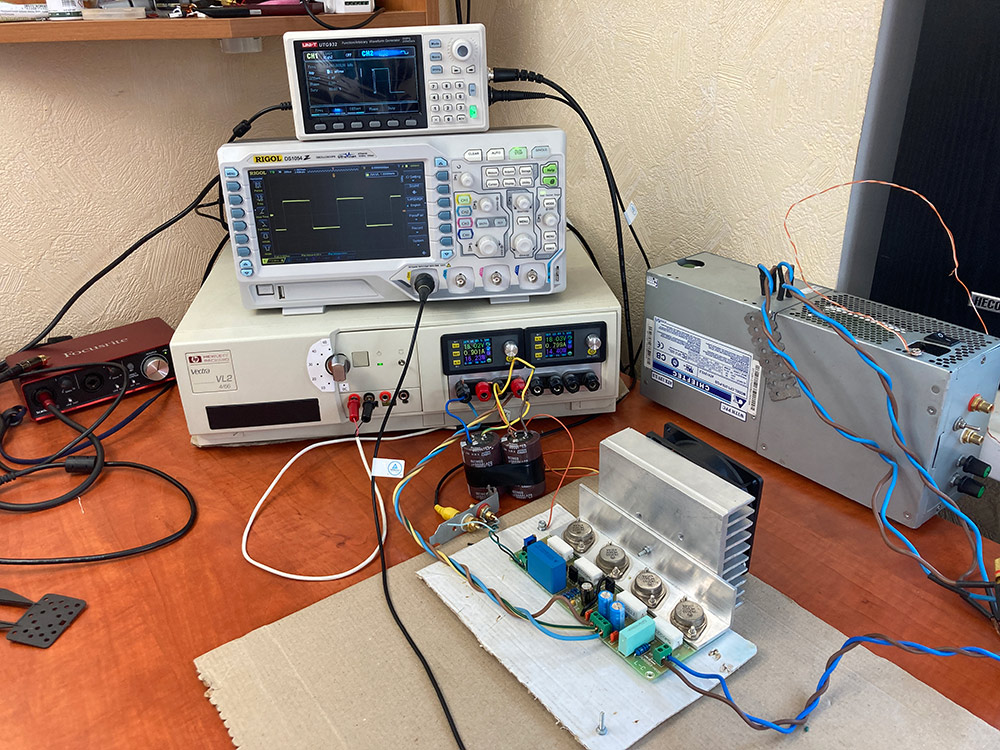

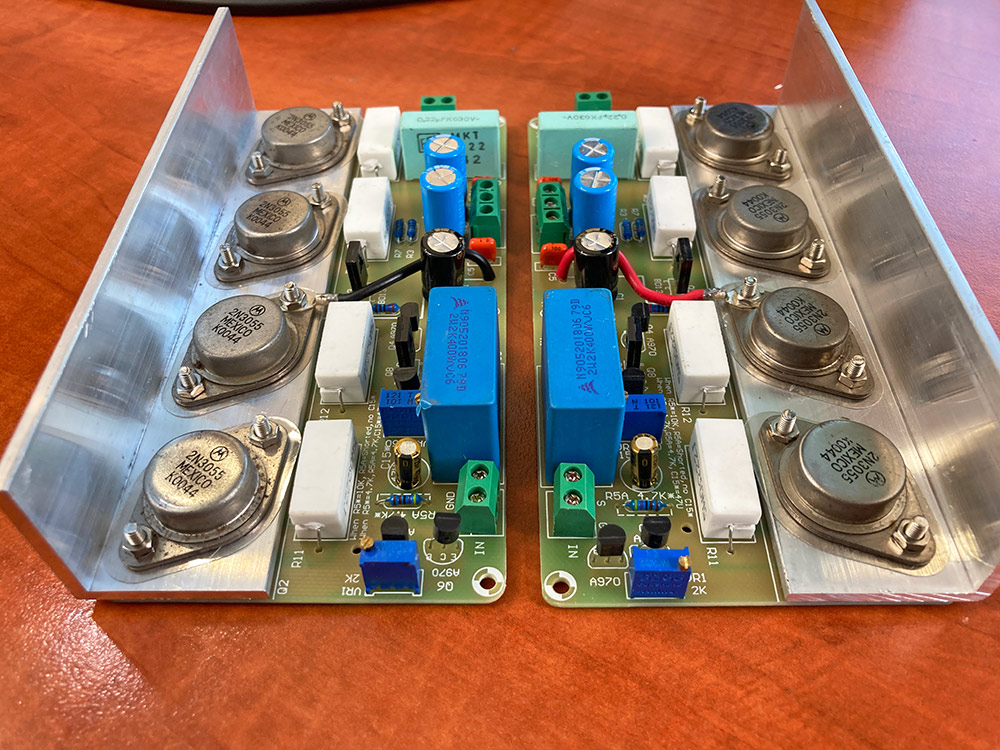

Приехали платки усилителя JLH2003, подключил проверяю, как работает. Подключил птание 18 Вольт, на резисторах выставил 100мВ. Транзисторы затяганные и немного ржавые, может оригинал? Дальше будет.
Покупал здесь за 2 платы $52.

[Lektor]

Банки хорошей фирмы. Я такие в ламповом использую, только высоковольтные.
Как оно на слух? Меандр вообще красивейший.

[Alex]

Пока «слушаю» приборами. План такой:
сделать замеры и послушать китайский вариант; заменить китайские транзисторы на оригинал и также послушать и сделать замеры;
А дальше по ситуации

[acrobot]

фирма то хорошая , но как раз эти банки не для усилителей, заменил на аудио (той же фирмы) в том же худу , звук сильно преобразился , но через сутки.

[Alex]

Заказал пока транзисторы 2N3055G жду когда приедут, должны быть оригиналы. А пока подключу второй канал и послушаю, как усилитель звучит.

[Carwizard]

Штатная версия тепо-отведения какая-то неудачная, односторонняя и через прокси-уголок. Оптимальнее было бы снять выходники с платы (исключив уголок) и смонтировать сразу на финальных радиаторах, согласно классическим канонам усило-строения.

[acrobot]

Штатная версия тепо-отведения какая-то неудачная, односторонняя и через прокси-уголок. Оптимальнее было бы снять выходники с платы (исключив уголок) и смонтировать сразу на финальных радиаторах, согласно классическим канонам усило-строения.

тут уже обсуждали эту тему , транзисторы должны быть горячими

[Sid]

Заказал пока транзисторы 2N3055G

2N3055G - 161,50 грн. за штуку.
2N3055-CDI по 37 грн. - "не настоящие"?

Кстати, кто-то знает, в чём отличие G от не G?
У кого-то читал, что "с точки зрения характеристик - ничем. Индекс "G" (сокращение от "Green") обозначает, что производственная линия работает по высоким экологическим стандартам с минимальным загрязнением окружающей среды". (Как-то так). Насколько это правда - не знаю. В Googl-е не нашёл...

[Alex]

Я тоже читал, что это типа зеленая, но точно не знаю. Взял эту серию, потому, что покупал уже ее для jlh1969 и мне все понравилось и производитель известный(ON Semiconductor Corporation).

[Sid]

Понравились больше, чем MJ15003G?

[Alex]

Я их не сравнивал, но на MJ15003G больше шанса получить возбуд, попробую на типа родных 2N3055G а там посмотрим.

[Sid]

Ясно. Планирую для знакомого Худ собирать - бюджет ограничен - думаю как раз 2N3055-CDI по 37 грн. взять с запасом для выбора по КУ, а один из отсеявшихся разобрать и посмотреть, что там внутри...

[Dysindich]

Для отбора транзисторов, планируете стенд собрать?

[Sid]

Нет - на холодную. Это лучше, чем ничего...

[Dysindich]

В отношение мощных транзисторов - это , равнозначно ничему (ну, да, ладно... хозяин -барин).

[Sid]

Не спорю.

[Alex]

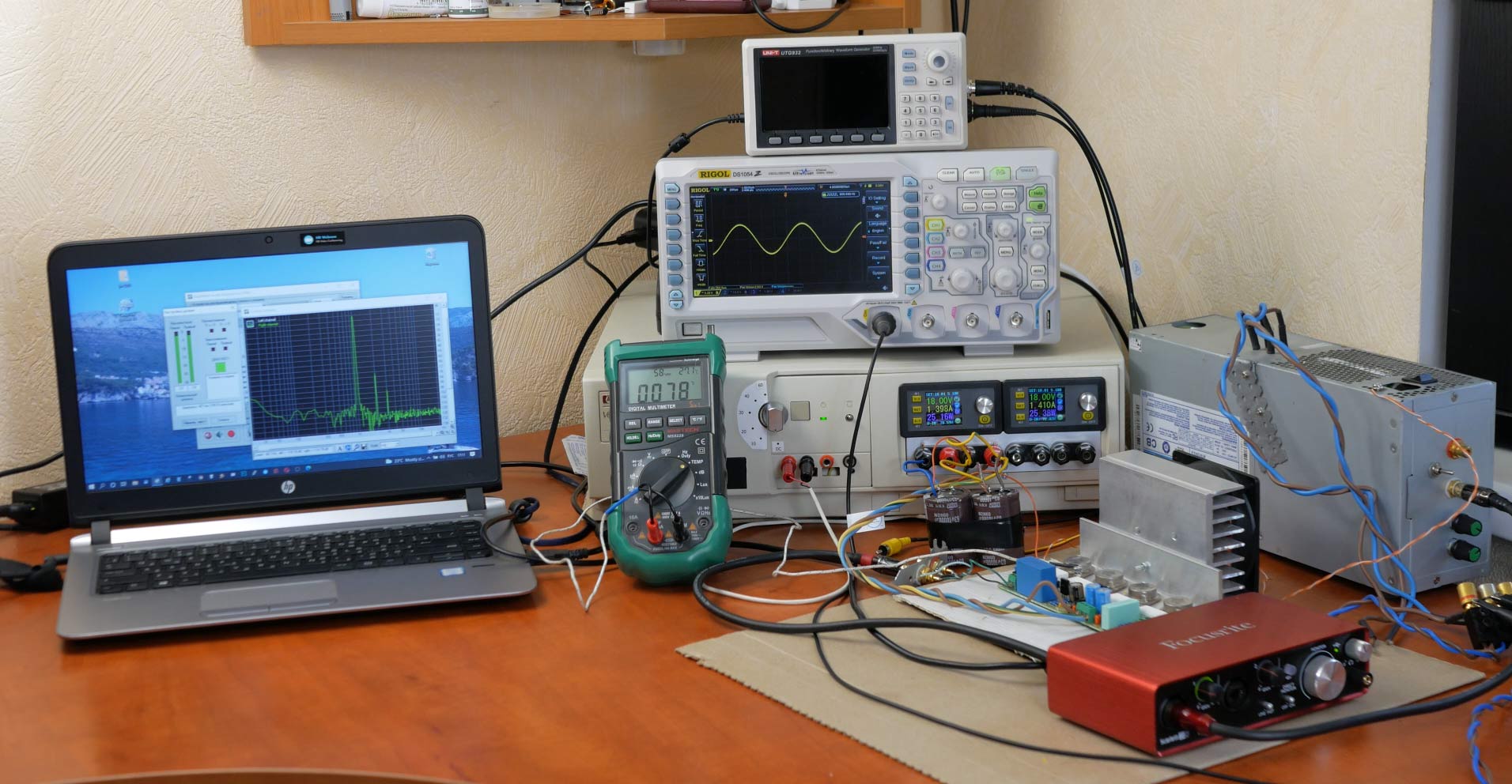

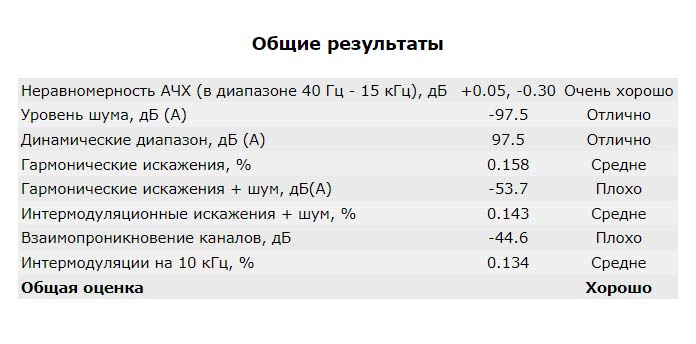

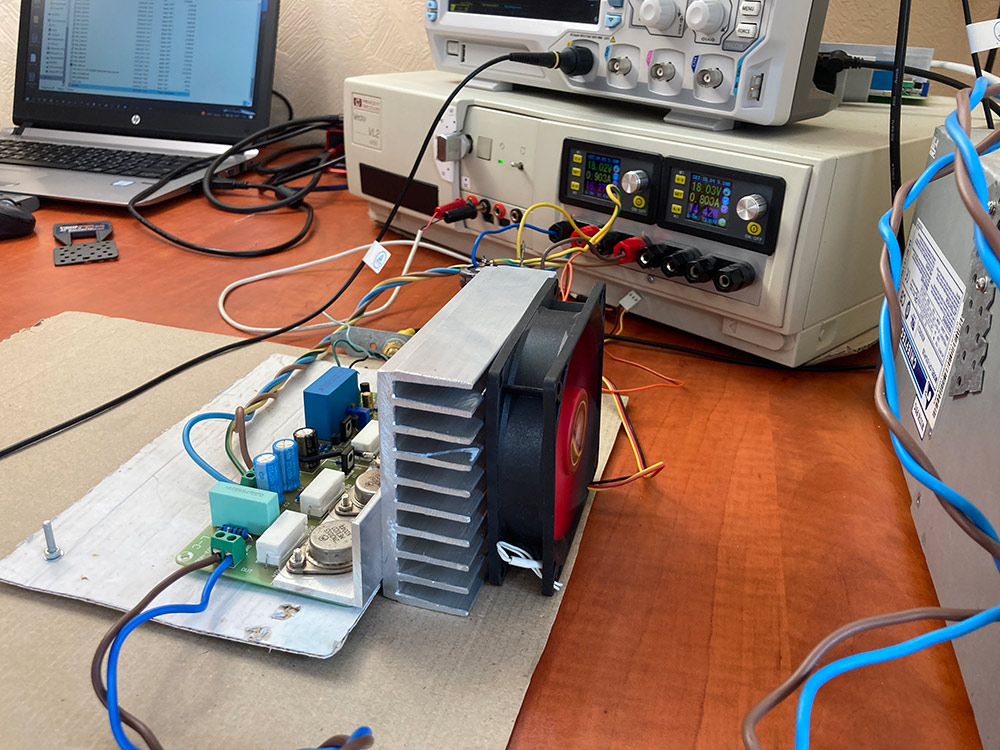

И так, выставил ток покоя 1 А, напряжение питания 18 Вольт замер с помощью RMAA на мощности 3 Вт с нагрузкой 4 Ом. Тестировалось на транзисторах которые были с китайской платой.





[Alex]

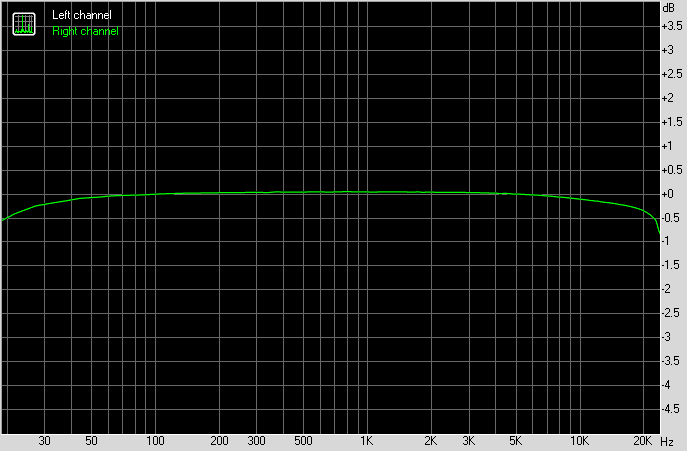

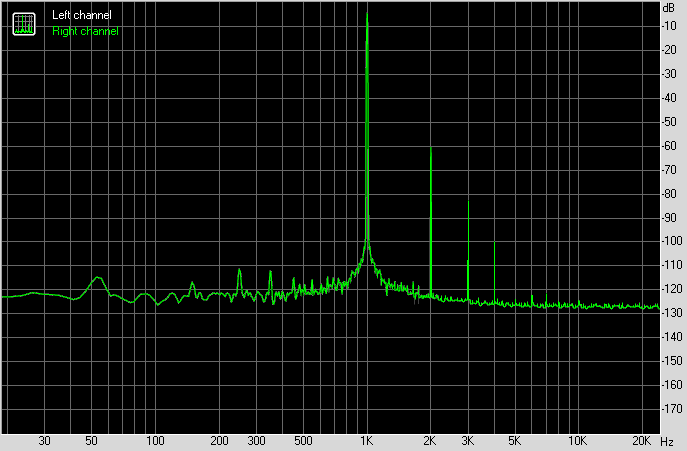

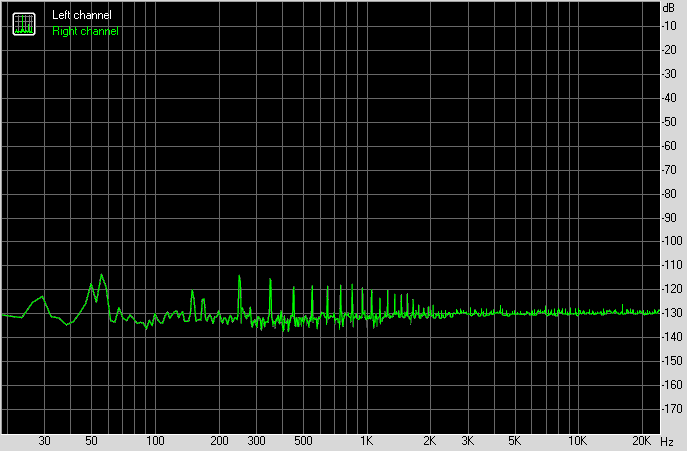

АЧХ отличная, а вот гармонические искажения почти, как у лампового усилителя, вторая гармоника большая и это на 3 Вт мощности.
Транзисторы нагрелись до 78 градусов(не радиаторы а транзисторы). Разныцы между 60-80 градусов по замерам нет. Сейчас соберу второй канал и послушаю как это все звучит.

[hottab]

Может, классика: малые беты транзисторов?

[Alex]

Тут вопрос, что вообще за транзисторы дали китайцы. Сегодня приедут точно оригинал, там посмотрим.

[lgedmitry]

Вторая гармоника в 2003 давится только применением кт602б(бм) в среднем каскаде. По-другому мне никак не удавалось. И не только мне.
Даже применение 2sc3807 с бетой 1200 никак эту вторую гармонику не убавляет

[Alex]

Спасибо, это сэкономит кучу времени и я вот думаю а нужно ли ее убирать. Сейчас послушаю как оно звучит в таком варианте.

[Alex]

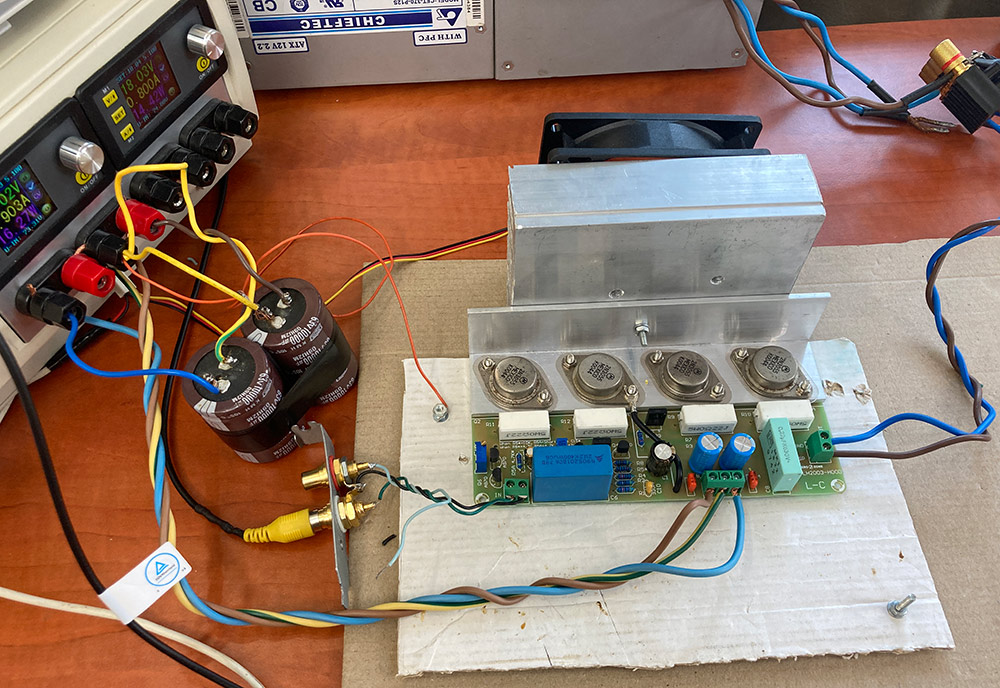

Подключил оба канала, добавил защиту и сижу слушаю на акустике Heco 702.

phpBB [media]

[hottab]

Вторая гармоника в 2003 давится только применением кт602б(бм) в среднем каскаде.

При каком токе покоя?

[lgedmitry]

Вторая гармоника в 2003 давится только применением кт602б(бм) в среднем каскаде.

При каком токе покоя?

1.4A

[Alex]

Пока едут транзисторы соберу себе тестер КУ!

[Sid]

Alex, схемку тестера можно?

[Lektor]

Глянул, у 1969 АЧХ чуток красивее.
Взято с соседней ветки

АЧХ 1969.png (3.56 КБ) 10554 просмотра

[Alex]

Alex, схемку тестера можно?

Я ещё не придумал, как правильно и простым способом сделать замеры транзисторов, но мысль уже есть, попробую и напишу.

[hottab]

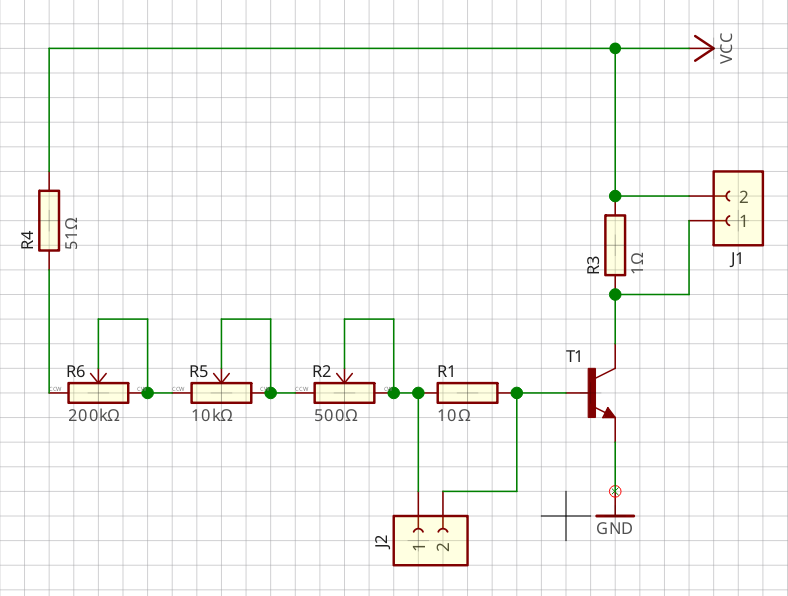

Я мерял вот этим:


j1 - Подключается вольтметр, показывает ток коллектора
j2 - Подключается вольтметр, показывает ток базы * 10

R6 - грубая установка тока базы
R5 - средняя установка
R2 - точная установка
Питание подается от БП усилителя. (Ку зависит от напряжения питания, не в разы, но зависит.)
Люди рекомендуют мерять при нескольких токах коллектора: например, 0,2A, 0,5A, 1A, предварительно прогрев транзистор.
Я мерял при 0,1, 0,5, 0,8, 1,0, 1,2, 1,4 (последние 2 - токи покоя усилка)
Интересно наблюдать, как меняется ток коллектора (и меняется Ку) при прогреве. Так что радиатор нужен приличный.
У кого-то читал, что человек использовал большую пластину алюминия с несколькими установленными транзисторами. Пока греет/меряет один - остальные прогреваются.

Коллекторный резистор 25 Вт у меня прилично грелся, так что заменил наборным 100 Вт.
Для увеличения точности измерений можно воткнуть последовательно с коллекторным резистором что-нибудь маленькое. например, 0,1 Ом 1%, и мерять на нем.
