Свежая версия инвертора (индекс 1_02) 150Вт/4Ом

[minzurka]

Отлично!!! Как можно приобрести модули?

[Sous]

В Минск нет возможности отправить. Если есть у вас кто-то, кто вам перешлет.

[Mr.Lee]

По этим платам нет вопросов? Проверены, оттестированы, готовый продукт - можно брать?

[Sous]

Да, пока никаких проблем не обнаружено. В том числе у меня на рабочем месте усилитель в раб время работает.

[Mr.Lee]

Несколько озадачивает отсутствие отзывов о прослушивании. Есть технический вопрос - в заголовке ветки обозначена мощность 150вт./4ома, в ветке 75В при +/-30В, и

Как выяснилось, при повышении напряжения до +/-35В усилитель выдает 150Вт
Если прикрутить небольшой радиатор к транзистору стабилизатора положительного плеча и повысить напряжение до +/-42В вполне можно снимать 200Вт.

, а в тексте файла "Quick start HB 1_XX.docx" в характеристиках написано: "Макс температура элементов при 25Вт RMS,1кГц, 10мин, Со: 52 градуса". Какая будет температура элементов при мощности 150 и 200 ватт? Есть возможность провести замеры?

[Sous]

Зачем? Нагрузка 25Вт RMS как раз характеризует максимальный возможный нагрев аудио сигналом. Скорее всего столько мощности у вас никогда на аудио не выделится в реальной жизни, даже если вы будетет 150Вт АС слушать на макимуме громкости.

Выходная мощность указана для номинального напряжения +/-30В - 100Вт. Сама по себе плата позволяет повысить напряжение и получить больше мощности. Если нужны жесткие режимы работы - можно увеличить радиатор. При этом нагрев элементов платы почти не изменится. Но это абсолютно фантастический сценарий при работе на муз сигнале.

Я вам больше скажу, ни один аудио усилитель не расчитывается на длительную работу на макс средкеквадратической мощности. Напрмер в инструкции на известный модуль 400Вт (тоже класс Д) можно увидеть что он расчитан на 100 Вт RMS долговременно. Есть, конечно, исключения, в основном маркетингового плана.

По поводу отзывов- не все сразу. Процесс не быстрый. Однако там все будет очень не плохо. Благодаря удачной оптимизации удалось за копейки сделать чуть-чуть урезанную по мощности копию усилителя версии 2_053. В пилотной версии, которая сейчас продается, даже лучше комплектация

[lexey]

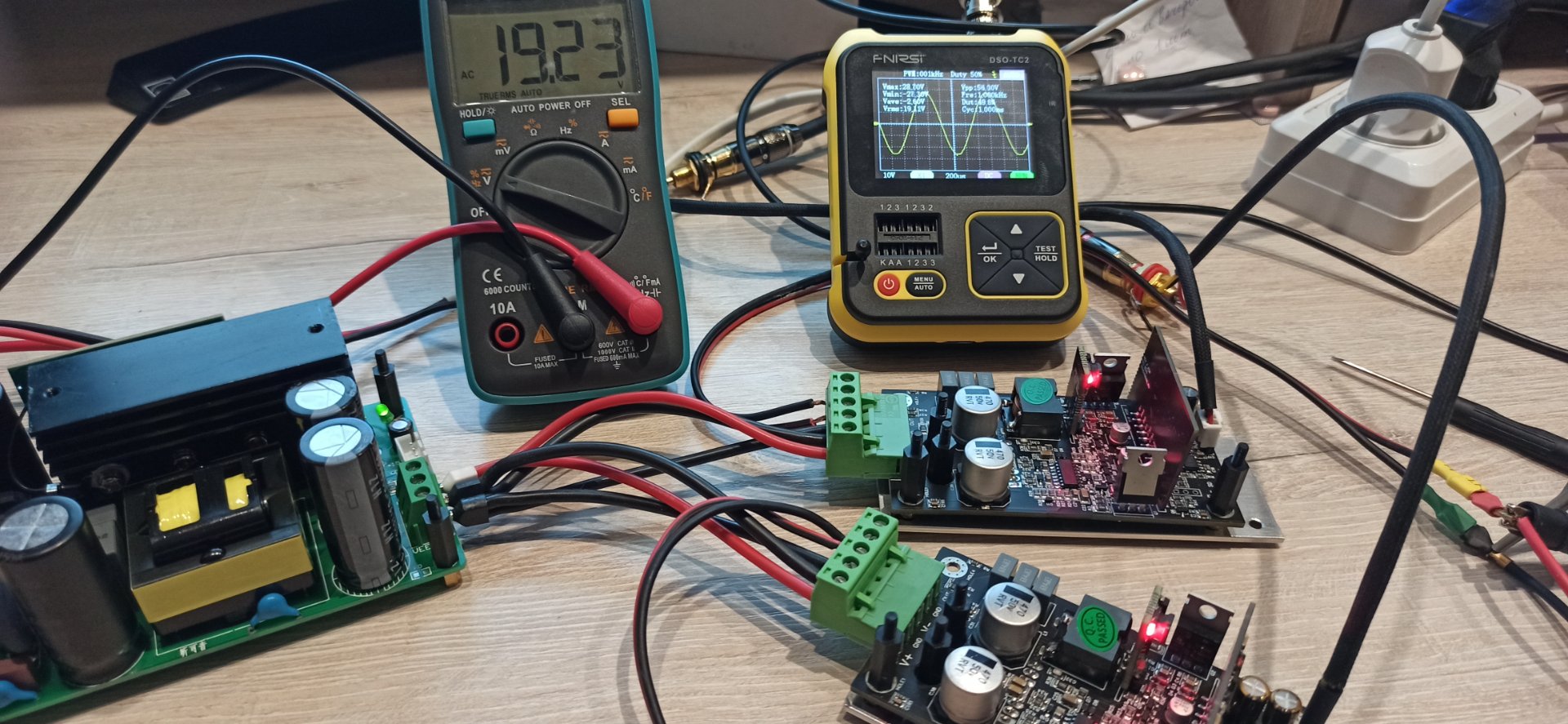

Вот и я помаленьку начал При питании +-35в получилось получить 90вт 4 Ом. Дальше уже начинается искажение синусойды, ручка в пол и уже 150вт. Нужно попробовать на хорошем источнике сигнала, возможно получится другой результат. LLC расслабляется

[Sous]

отлично. А по поводу мощности- так и должнго быть, макс мощность указывается при 10% (или при 1% иногда), синус к тому времени сильно усечен.

[Sous]

Еще уточню:
параметры поддерживаются примерно до Vпит-4В, далее отключается одна из ступеней ОС, т.е. снижается глубина обратной связи, что сигнализируется светодиодами на плате модулятора. В версии N отключение чуть более жесткое. Это сделано для сохраанения стабильности, иначе на выходе из ограничения усилитель будет сваливаться на несущую в 65-75кГц.
Потому как раз видно, при 35В питания и 100Вт на выходе получается 100Вт не искаженной мощности, при искажениях менее 0,00х, а дальше рост к 1% на 140Вт.

[Sous]

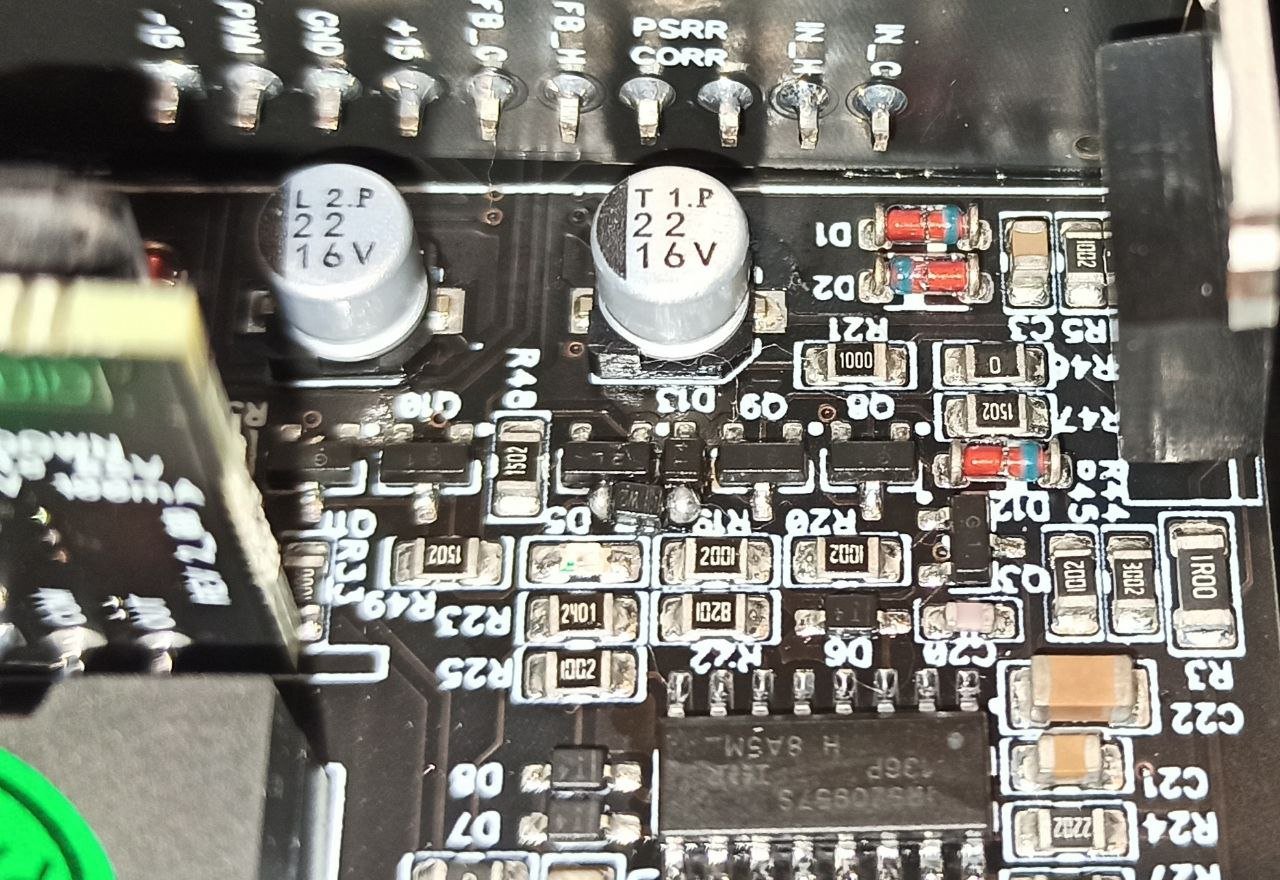

Все таки на платах была выявлена ошибка в схеме отключения блока питания. Т.е. неправильно работает только сигнал отключения блока питания

Для лечения нужно добавить на плату диод в корусе sod-323предварительно разрезав дорожку под ним.

gо центру , между надписями D5 R19
Извините за причиненные неудобства. свежие платы будут с исправлениями, конечно же.

[Peshh]

Добрый день, как и где возможно приобрести новую версию платы усилителя?

[Sous]

Здравствуйте! К вам отправить нельзя, как и оплатить от вас, если вы в РФ или РБ.
Есть товарищи, которые завозят через Казахстан. Подробности в личке. Попробуйте обратиться

[Sous]

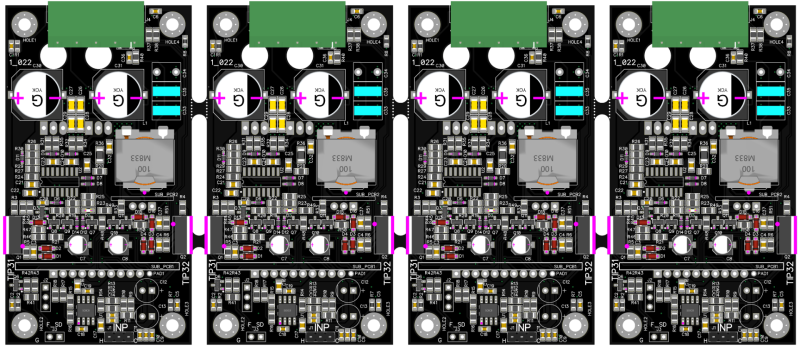

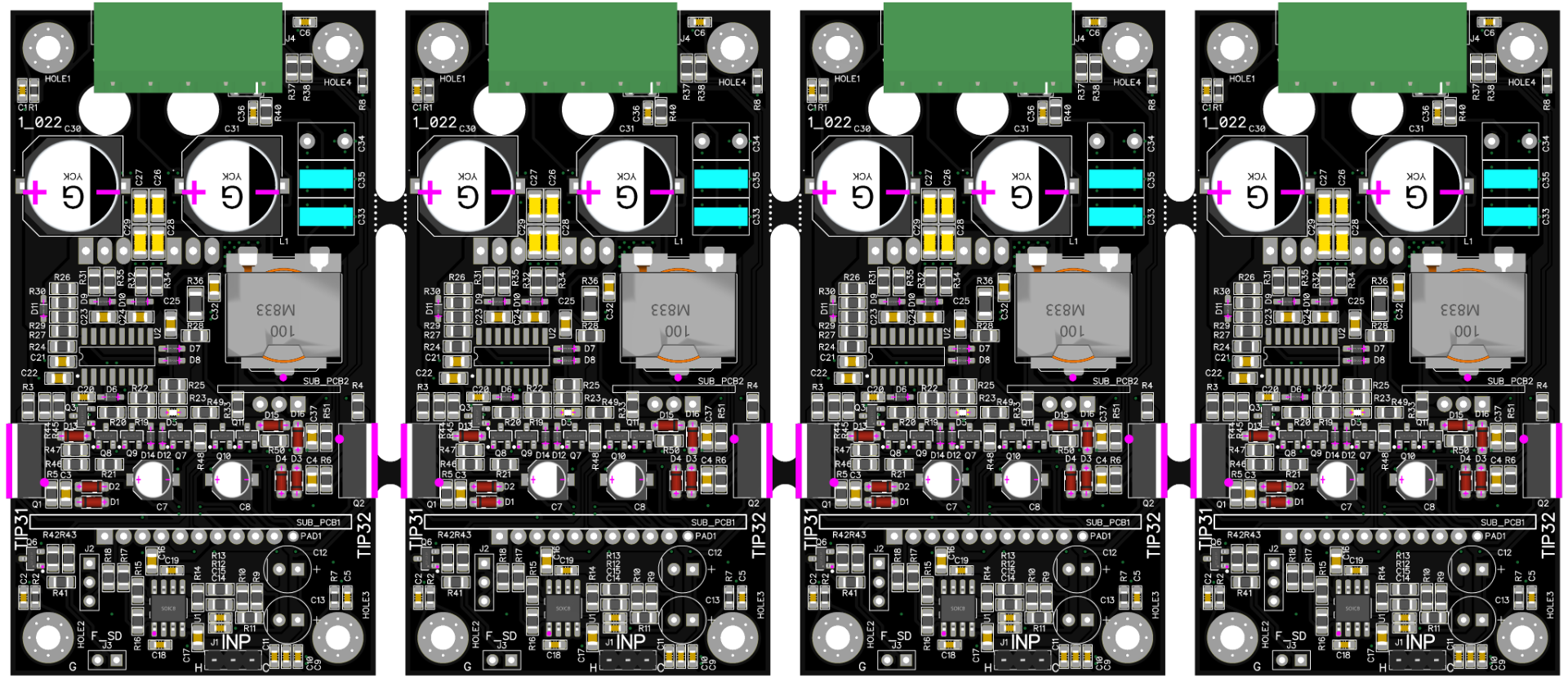

Версия 1_022.
Исправлена работа защиты от постоянки
увеличена емкость в питании ОУ
в выходном фильтре теперь не 3 конденсатора 0.68uF, а два, но зато EPCOS-TDK 1uF.
По входу ОУ OPA1678
В этот раз сразу 100 штук заказал, должно снизить себестоимость на 5-7%.

[cruper]

Добрый вечер хорошим людям.
хочу попробовать собрать свой 1й усилитель, для S-90(пока для них )
заказал с али такой БП GHXAMP, 500 Вт, двойной, 35В - https://aliexpress.ru/item/32948381172.html
выбор пал на "Свежая версия инвертора (индекс 2_061) 150Вт/4Ом" viewtopic.php?t=1414.
может что другое посоветуете или этот подойдет?
я из Беларуси, в теме писали что есть возможность через Казахстан прикупить, скиньте мне в личку подробности...

[JKS]

Версия 1_022.

День добрый, подскажите, пожалуйста, если на усилитель прилепить выход на наушники 16-100 ом, то можно по простой схеме резистивного делителя подключать типа так:
https://forum.datagor.ru/uploads/monthl ... 725429.png

или имеются нюансы?

[philoret]

Если я правильно понимаю работу данной схемы, то с такими номиналами на макс. мощности (46.7 В на выходе) на наушники будет подаваться 9,5 Вольт. Ток через эти резисторы (510 и 130 Ом) будет 0.073 А, это 3,4 Вт нагрузка на усилитель (резисторы толстенькте нужны). Не знаю много это или норм. Подозреваю, что многовато. Схема похоже старая, от старого усилка, там таких мощностей не бывало, как у 2.061. Доподлинно не знаю, оцениваю только на уровне своих соображений. Знающие товарищи надеюсь дадут пояснения.

[Justas*]

Не учли сопротивление наушников.
На 16-ти омном будет 1,42В (126мВт), на 100 омном 4,6В (380мВт).
Но зачем вваливать усилителю 46.7 В на выход, если к примеру у наушников максимальная входная мощность 15-50мВт.
Но даже если Pmax больше, достаточно уменьшить последовательный резистор раз в 10.
И греться не будет и регулятор громкости не придётся выкручивать.
Только это всё фигня, по ряду причин.
1.Нужно переделывать шнур и штекер. Так как общий провод соединён с левым и правым наушником.
2.Последовательный резистор в делителе ухудшит демпфирование. Выходное сопротивление усилителя, вместо близкого к нулю, становиться равным 130 Ом.
3.Неясно как поведёт себя усилитель (устойчивость и АЧХ) на нагрузке более 500 Ом.

[JKS]

В принципе вопрос и был в том: «Как поведёт себя усилитель на нагрузке более 500Ом?»
Вопрос скорее к автору усилителя.
А 50мВт некоторым ушам мало. Надо размах вольт 5 в плече.
Делитель я и сам подберу, дабы громкость наушников была примерно одинаковой с акустикой при одном и том же положении регулятора громкости.
Вотрос: как поведёт себя усилитель терзает. Не задерётся АЧХ ни где?

[Sous]

АЧХ не изменится.
Будет немного хуже клиппинг, но с наушниками это не актуально.
порог включения по питанию можно перестроить на +/-15В заменой одного резистора.

[Justas*]

1.Нужно переделывать шнур и штекер. Так как общий провод соединён с левым и правым наушником.
2.Последовательный резистор в делителе ухудшит демпфирование. Выходное сопротивление усилителя, вместо близкого к нулю, становиться равным 130 Ом.
3.Неясно как поведёт себя усилитель (устойчивость и АЧХ) на нагрузке более 500 Ом.

Если с третьим пунктом всё нормально, то актуальным остаётся 1 и 2.

[JKS]

1.Нужно переделывать шнур и штекер. Так как общий провод соединён с левым и правым наушником.

На выходах усилителей и так один из контактов выхода на земле. Или вы про земляные петли? Помнится, в 90-х, когда увлекался сборкой усилителей (Аккулиничева, Сухого, Зуева и т.д. ), с петлями боролись очень просто. Блоки между собою земляными проводами не соединяли. Только сигнальными. А земли со всех блоков выводили в одну точку на корпус.

А вот идею подавать сигналы на левый и правый каналы в противофазе (дабы разгрузить БП) идея с наушниками напрочь убивает, раз уши не балансные…

[JKS]

порог включения по питанию можно перестроить на +/-15В заменой одного резистора.

Можно подсказать какого? Заодно вопрос, можно порог включение понизить вольт до +/-5-ти.
Объясню зачем надо. Акустику дома слушать редко получается. Хочется закрытые планары типа Audeze, а им без усилителя ни как. Ваши платы 1_022 по габаритам вполне хороши для этого. Только выходной сигнал выше +/-10 вольт вряд ли понадобится

[Justas*]

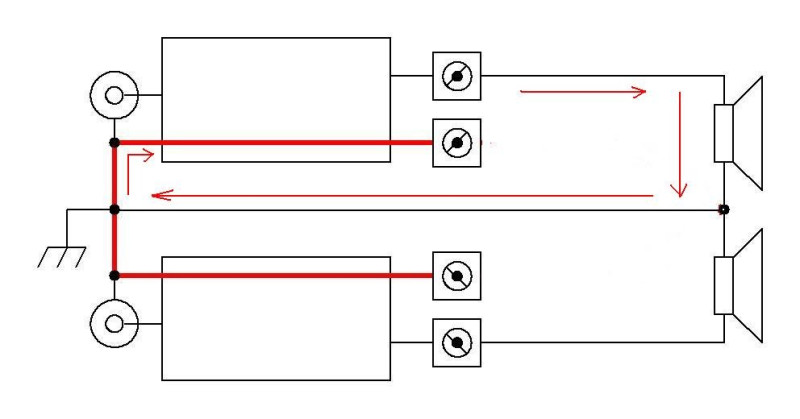

На выходах усилителей и так один из контактов выхода на земле. Или вы про земляные петли? Помнится, в 90-х, когда увлекался сборкой усилителей (Аккулиничева, Сухого, Зуева и т.д. ), с петлями боролись очень просто. Блоки между собою земляными проводами не соединяли. Только сигнальными. А земли со всех блоков выводили в одну точку на корпус.

Всё верно. В одну точку на корпусе, обычно возле входных разъёмов.
Вторая точка земляной петли, будет в разъёме наушников.

[JKS]

Всё верно. В одну точку на корпусе, обычно возле входных разъёмов.
Вторая точка земляной петли, будет в разъёме наушников.

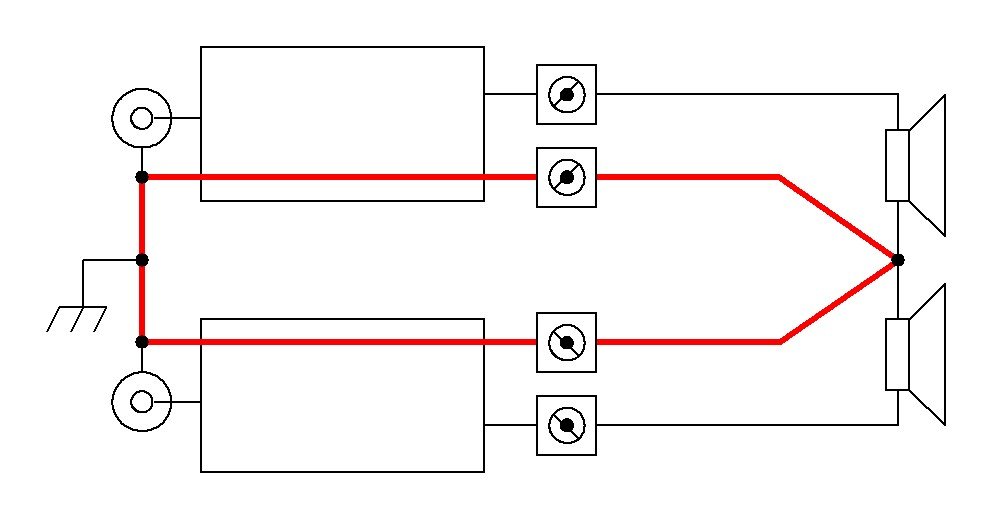

На картинке справа от винтиков до динамиков наушников сотрите красные проводочки и нарисуйте от общего контакта наушников провод до общей земли. Вот и нету петельки

[Justas*]

Петельки то не станет. Но будет гораздо хуже, чем если бы она была.

[JKS]

Петельки то не станет. Но будет гораздо хуже, чем если бы она была.

Я же говорил, что делали мы так лет 25 назад. С тех пор усилителями не занимался, что где хуже сказать уверенно сейчас не могу. Вот решил почитать идеи Бруно про петли и земли. Как раз поучусь, пока едет однокнопочное включение из Поднебесной (заказать оказалось дешевле, чем спаять).
Усилители забросил с тех пор как накопил на первую забугорную акустику и выяснил, что она даже с УН14 умеет петь лучше, чем АС90 с УМЗЧ ВВ(!)

[Justas*]

Усилители забросил с тех пор как накопил на первую забугорную акустику и выяснил, что она даже с УН14 умеет петь лучше, чем АС90 с УМЗЧ ВВ(!)

Для меня акустика и помещение на первом месте. Но с хорошей акустикой, ВВ уже не назовёшь идеальным усилителем. (Тоже лет 30 назад собирал)

[Sous]

порог включения по питанию можно перестроить на +/-15В заменой одного резистора.

Можно подсказать какого? Заодно вопрос, можно порог включение понизить вольт до +/-5-ти.
Объясню зачем надо. Акустику дома слушать редко получается. Хочется закрытые планары типа Audeze, а им без усилителя ни как. Ваши платы 1_022 по габаритам вполне хороши для этого. Только выходной сигнал выше +/-10 вольт вряд ли понадобится

Меньше 13В нельзя.
R44R45 образует делитель, на котором должно быть 6,В. Установлены резисторы 30К, 10К, получается к-т деления 4, 6*4=24В порог сейчас.
примерно нужно R45 поставить 27К. Насколько стабильно будет работать усилитель вы нам и расскажете Я не проверял

[JKS]

Меньше 13В нельзя.
R44R45 образует делитель, на котором должно быть 6,В. Установлены резисторы 30К, 10К, получается к-т деления 4, 6*4=24В порог сейчас.
примерно нужно R45 поставить 27К.

Большое спасибо за разъяснения. 26 вольт (+/-13) для моей задумки сделать мобильную версию многовато, жаль.

Насколько стабильно будет работать усилитель вы нам и расскажете Я не проверял

Спасибо, наверное откажусь от экспериментов. Несколько дороговато 1_021 достались, 133$ за пару.... дешевле пока не найти.

[Sous]

и это правильно.
