Свежая версия инвертора (индекс 1_02) 150Вт/4Ом

[Sous]

Здравствуйте.
Многие в курсе, что в линейке усилителей не хватает маломощной версии на 100-150Вт. Работы велись с 20 года, но сделать что-то более-менее приличное пока не получилось, все экземпляры имели существенные недоработки или не смотря на меньшую мощность стоимость прототипов получалась на уровне лайт версии.
Очередная попытка получить 150Вт инвертор. 4 вариант. Второй раз заказываю, первую из-за всем известных событий потеряли при транспортироке, и производитель, отдадим должное, вернул полную стоимость.

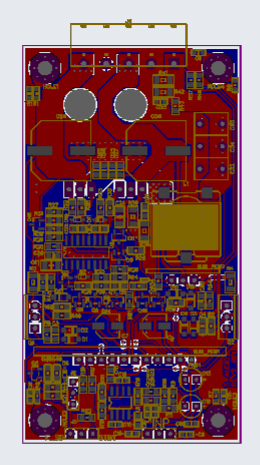

88х49

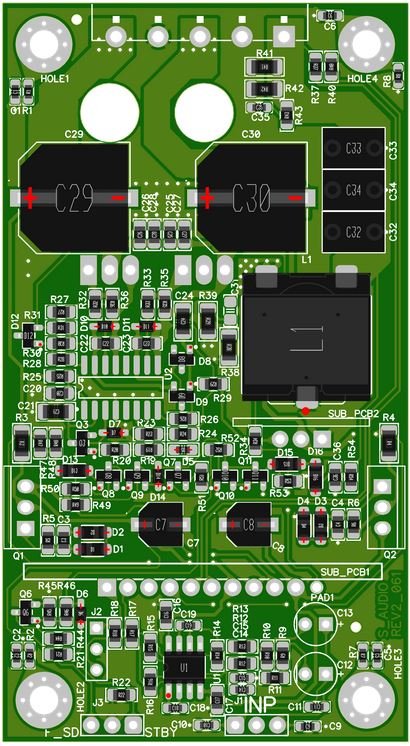

SMD конденсаторы (кроме входных по звуку), двусторонняя плата, промышленный дроссель намотанный плоской лентой. Почти все устанавливается сразу на заводе.

В этой теме буду выкладывать новости этого направления.

[Inok]

Интересно! ждем новостей.

[IT-Prof]

А какое там будет минимальное и максимальное питание?

[kovrigger]

Судя по новостям в прессе - с завтрашнего дня Али открывает доставку в Украину! Ура, товарищи! Лед тронулся! Правда как-то неожиданно выросла цена доставки - раза в 2 с хвостиком, это огорчает.

[Sous]

Я с производства сейчас заказал с помощью экспедитора китайского, мист експесс.
посылка идет в Китай на склад, а затем уже мист пересылает в Украину.
Пока на вид получается дешевле,чем чем-либо еще. Будем наблюдать

[Sous]

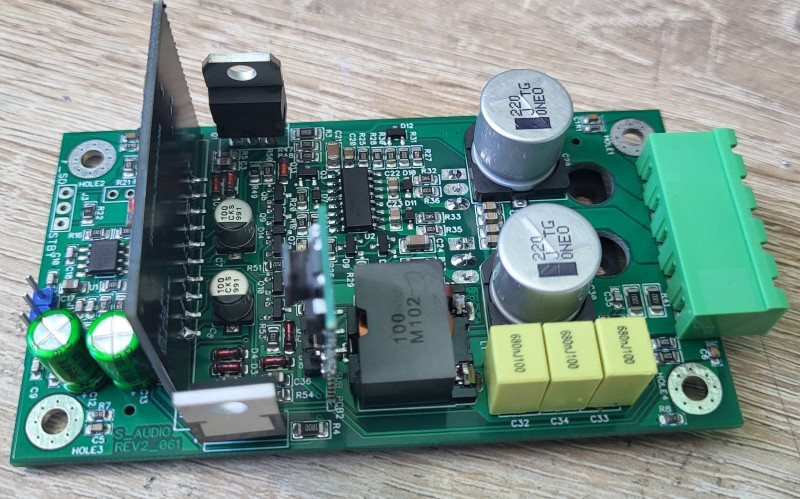

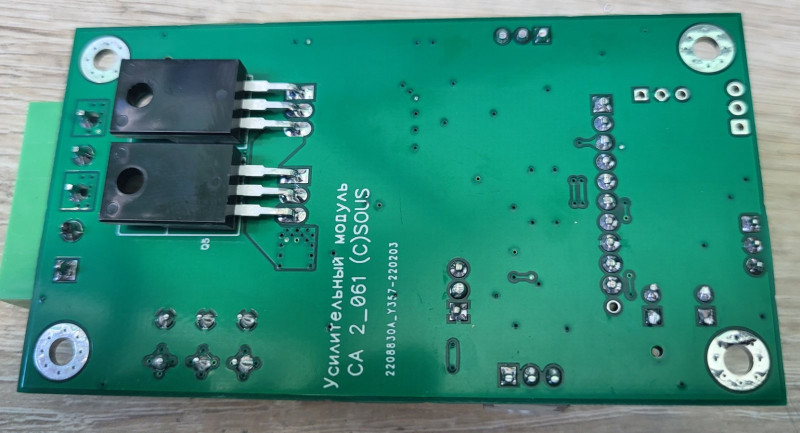

Да, прототип начали изготавливать, китайцы прислали внешний вид. Почти все на заводе ставят

[Carwizard]

Ничёсе, "маломощная" 100-150 Вт. Это очень даже мощная версия. Маломощная - это 5-7 Вт, чисто Хай-Эндовский подход. А свыше 200 Вт - это по сути "убойная копоть", уже пригодная для озвучки стадионов.
И по чём планируется отпускная цена на эту версию, или пока не известно?

[Sous]

По стоимости пока точно непонятно. Хотелось бы в 35-38 вместится.
При мощности 100Вт первых 10 получаются как раз супер параметрами. Дальнейшее снижеие мощности уже не имеет смысла с точки зрения цены. Цена все равно будет та же.
Завод начал делать монтаж без ограничения по кол-ву, потому если будет удачной эта плата- моно будет заказать штук 500- это снизит стоимость минимумна 15%.

[Carwizard]

Цена вполне интересная, манит к приобретению. А не планируется ли готовые модули продавать с Али?
Тем более что они уже набиты комплектухой с завода. Или там чего-то ключевого будет не доставать?
Ещё квесчен: Почему усилитель тут называется "инвертор"? Он как то инвертирует входной сигнал по модулю фазы, или амплитуды? Не понятно название в этом плане. А может это просто один из модулей для какого-то другого усилителя? По идее это должно быть законченным усилком на 1 канал, требующий питания, РГ и корпуса. Правильно понимаю?

[kovrigger]

При мощности 100Вт первых 10 получаются как раз супер параметрами. Дальнейшее снижеие мощности уже не имеет смысла с точки зрения цены.

Юра, подскажите примерную ожидаемую потребляемую мощность уся с двумя такими платами в режиме холостого хода. Очень интересно насколько она будет меньше тех 15 Вт, что как я понял сейчас потребляет в таком режиме усь на 2-х 2_053 с модулятором Пурифи.

[VladimirG]

Разных плат много получается (в глазах рябит), для правильной ориентации нужна табличка с названием платы, ценой, параметрами (мощность, полоса, шумы-искажения итд), особенности-модулятор, защита итд), возможно ссылки на отзывы и сравнения качества звучания разных версий

[Sous]

Пока не будет успешных тестов наверно рано говорить.
планирую устанавливать 100В транзисторы, питание до +/-42В.
ток потребление , очевидно около 30мА на шину, что дает при +/-36В около 2,2Вт

[Sous]

Тем временем проведены тесты первой партии.
Диапазон питания +/-23до +/-45В
Потребление при +/-33в 2Вт.
Частота ХХ 490к
Максимальная мощность 150Вт/4Ом, 100Вт/8Ом
Ориентировочная цена 42 долл.
из которой драйвер IRS20957 13.
соответственно, как только цена драйвера упадет до нормальной 2,5$- стоимость модулят будет 32 долл.

[Sous]

100Вт RMS 4Ом, радиатор 90см кв, +/-33В.


[Sous]

Так как в плату можно вставлять любой модулятор, я провел испытания на варинте модулятора ncore( как в лайт плате) и purifi
Измеренные значения составили 0,0026% и 0,0002% соответственно на 7В RMS. На остальном диапазоне примерно так же.
Для ncore я уверен, можно будет подтянуть показания до 0,0015%.
В целом есть совсем незначительное ухудшение по сравнению с платами версии 2_05х.
Проверял при +/-27В, при этом потребление на ХХ было 1,5Вт

[Alex]

Отлично получилась! Компактно, я думаю на эту версию будет спрос.

[Sous]

Цена вполне интересная, манит к приобретению. А не планируется ли готовые модули продавать с Али?
Тем более что они уже набиты комплектухой с завода. Или там чего-то ключевого будет не доставать?
Ещё квесчен: Почему усилитель тут называется "инвертор"? Он как то инвертирует входной сигнал по модулю фазы, или амплитуды? Не понятно название в этом плане. А может это просто один из модулей для какого-то другого усилителя? По идее это должно быть законченным усилком на 1 канал, требующий питания, РГ и корпуса. Правильно понимаю?

Полностью в Китай нельзя переносить по понятным причинам. Кроме того производители электроники работают с большими партиями, от 2500 штук например, требует одномоментных вложений около 30-100к долл.Плюс ввезти и растаможить. В целом это для производителя не много, но для меня сумма великовата;)
инвертора- это отсылка к блокам питания. Основная плата по сути является синхронным стабилизатором, в точности как любой понижающий преобразователь. А управляющая часть находится на субмодуле -т.е. на модуляторе.

в целом, платы- это законченные усилители без радиатора. (радиаторы, скорее всего тоже будем изготавливать)
Подключить блок питания, радиатор установить и подать сигнал на вход

[Sous]

[Alex]

Какие симпонтые и маленькие!

[Sous]

Спасибо.

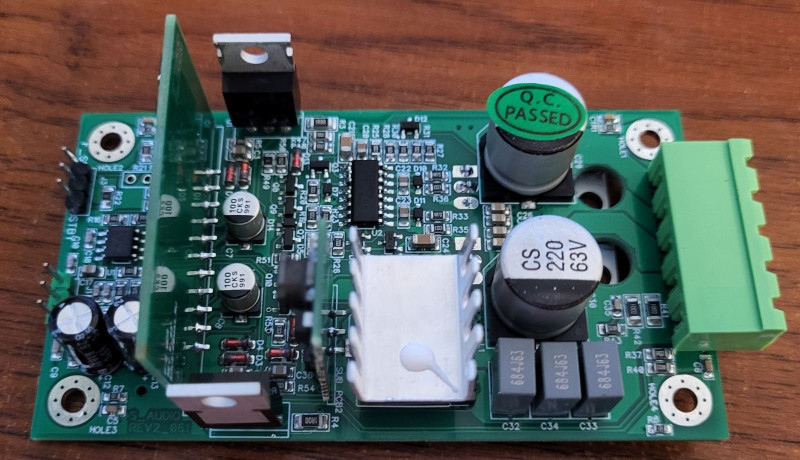

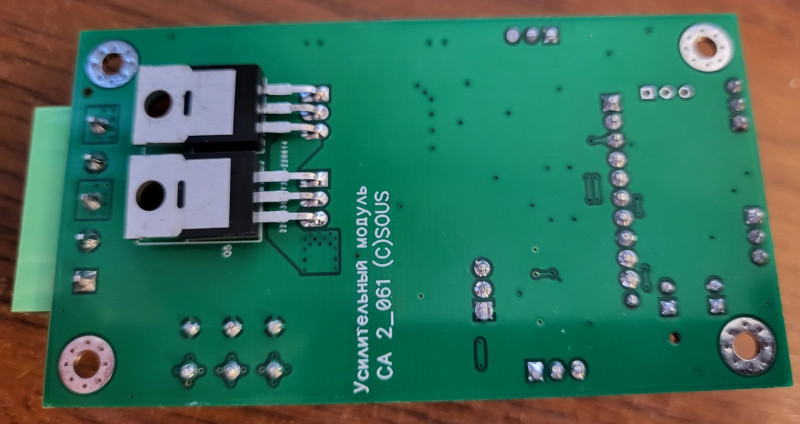

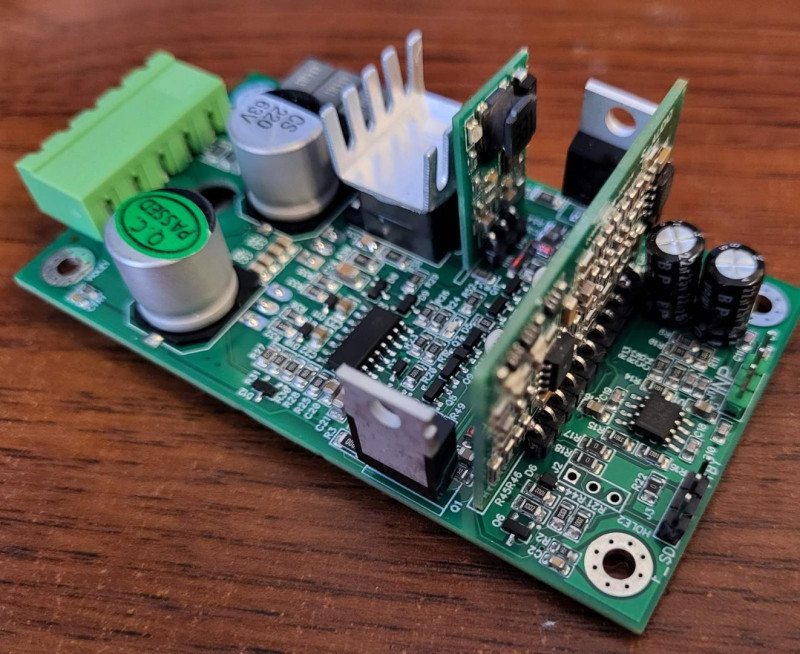

Отгрузил первых 10 штук. Все 10 ушли с модуляторами purifi.
Особенности конструкции
Порог включения +/-23В
Искажения в районе в районе не более 0,0015% до мощности 70Вт. НА первых ваттах менее0,001%
КПД на мощности 75В при +/-30В 93,6%
Поддерживается напряжение до +/-42В, но нужно установить мелкие радиаторы на тразнисторы стабилизаторов. Без них нормально работает до +/-32В.
С небольшими модификациями будет выпущена следующая партия в 30штук. За счет оптимизации цена будет ниже на 7 долл.

[Sous]

Quick start HB 1_XX.docx

(283.31 КБ) 554 скачивания

[Sous]

Сегодня проводил измерения , которые добавил в документацию. Усилитель получился весьма, не стыдно показать.
ссылка на гуглдиск, файл будет обновляться
https://docs.google.com/document/d/1VFx ... ue&sd=true

[Sous]

Как выяснилось, при повышении напряжения до +/-35В усилитель выдает 150Вт
Если прикрутить небольшой радиатор к транзистору стабилизатора положительного плеча и повысить напряжение до +/-42В вполне можно снимать 200Вт.

[Sous]

Собрал пробный аппарат на этих платах с блоком питания GHXAMP на +/- 35,5 В, тестирую в мелком закрытом корпусе без вентиляции. По звучанию вроде бы неплохо. мягенько так.

[lexey]

Корпус покажите?

[Sous]

чуть позже покажу

[Mr.Lee]

Тема не развивается?

[Sous]

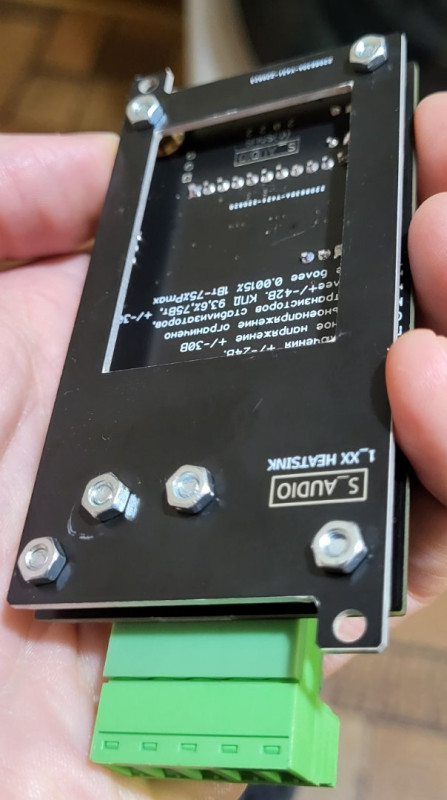

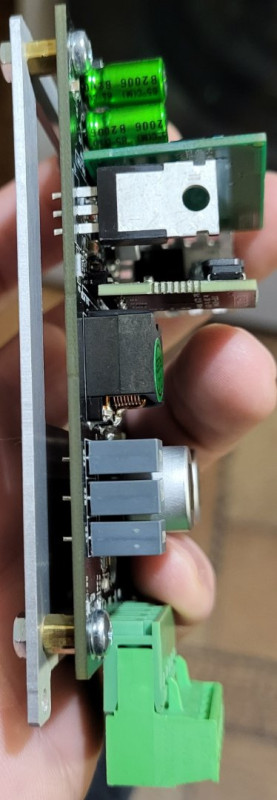

Сейчас уже пошлел коммерческий выпуск, сделал 80 штук. И вот на фото радиаторы подьехали.
считаю, очень удачная платка вышла.

[Sous]

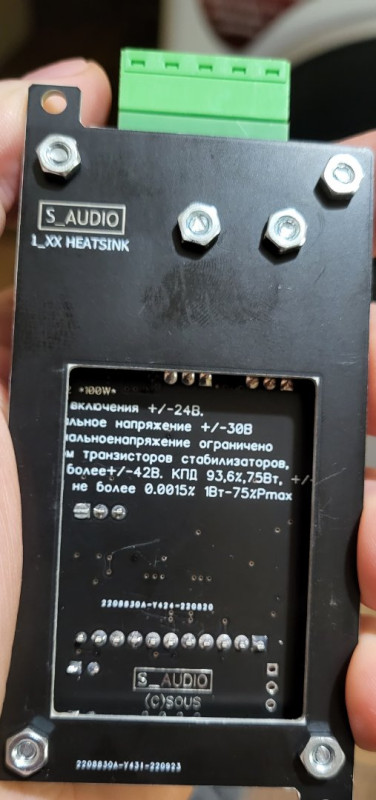

Радиатор нужен минимального размера, даже вырезал середину для облегчения. Резали радиаторы в Китае, у нас все качество не соответствует цене.

[Sous]

На основе этой платы будет мрдуль для активной акустики
