Полностью балансный усилитель класса D на мостовом выходном каскаде TAS5342

[Magnus]

ум на топовых платах Юрия 3_065. И уже успокоится, на какое то время

Жду. Интересны ваши замеры и впечатления. Мне звучание нравится, но хочу больше мощности.

[Sous]

Юрий, какой коэф. усиления стереоплаты?

Скорее всего в слеедующем выпуске плат уменьшу немного. Сейчас избыточно.

[ferleon]

По звуку, тут я очень скучный человек. "Оценивая" качество звучания я могу оперировать словами "мне не нравится" и "мне нравится".
Мне нравится как звучит этот усилитель.



У меня уже собралась небольшая коллекция усилителей на модулях от Юрия. Мне они нравятся
Если Администратор разрешит то я бы создал объявление с продажей всех ум что на фото ниже. Мне столько не нужно, я хочу теперь собрать ум на топовых платах Юрия 3_065. И уже успокоится, на какое то время


Добрый день всем. Недавно на форуме, еще нет возможности написать в личку. lexey, напишите мне, пожалуйста в личку, есть интерес к Вашим усилителям от Юрия. Проживаю в Казхастане

[Mikle]

Юрий, какой коэф. усиления стереоплаты?

Скорее всего в слеедующем выпуске плат уменьшу немного. Сейчас избыточно.

19,6 дб избыточо? Это всего в 10 раз. При 1в всего 10в на выходе- это очень мало.

[Sous]

19,6раз сейчас

[Mikle]

19,6раз сейчас

Извините, привык к Дб. Это то, что нужно. Не стоит уменьшать. На муз. сигнале на максимуме будет вольт 15.

[Sous]

ТУт все загвоздка в том, что усилитеь не умеет клиппировать. Играет до максимума, а потом начинает неприятно потрескивать.

[Justas*]

19,6раз сейчас

Извините, привык к Дб. Это то, что нужно. Не стоит уменьшать. На муз. сигнале на максимуме будет вольт 15.

С источником имеющим выход RCA 2В, будет 40В. Хоть на пике муз. сигнала, хоть на синусе.
XLR выход (не псевдо) на 6дБ выше, значит 80В
Ну разве что ориентироваться на батарейные ЦАПы, в которых и полвольта на выходе может не быть.

[Mikle]

С источником имеющим выход RCA 2В, будет 40В. Хоть на пике муз. сигнала, хоть на синусе.
XLR выход (не псевдо) на 6дБ выше, значит 80В
Ну разве что ориентироваться на батарейные ЦАПы, в которых и полвольта на выходе может не быть.
[/quote]
Цифровой сигнал не записывается на уровне 0дб. А если пики 13-15дб, то сообветственно средний уровень записи еще ниже.
1в там и впомине нет. Как-то так.

[Mikle]

С источником имеющим выход RCA 2В, будет 40В. Хоть на пике муз. сигнала, хоть на синусе.
XLR выход (не псевдо) на 6дБ выше, значит 80В
Ну разве что ориентироваться на батарейные ЦАПы, в которых и полвольта на выходе может не быть.

Цифровой сигнал не записывается на уровне 0дб. А если пики 13-15дб, то соответсвенно средний уровень записи еще ниже.
1в там и впомине нет. Как-то так.
[/quote]

[XIAN]

Цифровой сигнал не записывается на уровне 0дб.

Взагалі то, піковий рівень на великій кількості сучасних записів між -1 і 0 dBFS.

[Mikle]

А пики 15 ДБ куда девать. Вы приводите пример сильно сжатой музыки у которой дин. диапазон 5 ДБ.

[Mikle]

Я имею ввиду RMS, а пики да, могут быть вблизи 0ДБ. Но громкость определяется не пиками...

[Justas*]

Вы вероятно не знаете что такое dBFs.
У меня 2 ЦАПа и CD плеер. Все, при воспроизведении трека с dBFs=0, выдают на RCA выходах 2В (RMS). В других девайсах (интегрированные аудиокодеки, батарейные ЦАП и пр.) может быть меньше.
Вот на это и нужно ориентироваться, а не на какие то

пики 13-15дб, то соответсвенно средний уровень записи

И при чём тут громкость, если разговор о клипе усилителя при соответствующем входном напряжении.

[uriy]

Я имею ввиду RMS, а пики да, могут быть вблизи 0ДБ. Но громкость определяется не пиками...

Ну да, громкость определяется не пиками, а вот клипирование выхода усилителя определяется пиками, и если вы не согласуете максимально входной сигнал с максимально выходным сигналом усилителя, то очень просто можете загнать усилитель в клипирование тем самым наплодить гармоник и иногда даже спалить ВЧ динамик в многополосных АС. Что бы не попадать в клип, нужно согласовывать ЦАП с усём так, что бы при максимально возможном сигнале на входе усилителя, выход усилитель не уходил в клипирование. Это мало кто делает, и потом некоторые начинают рассказывать что усилитель звучит грязно на громкости больше средней, а причина проста, усилитель уходит в клип на пиках и плодит гармоники которые "пачкают" звук. Ваша арифметика как раз и показывает то, что клипирвоание усилителя очень вероятное событие при подобной арифметике.

[Justas*]

А пики 15 ДБ куда девать. Вы приводите пример сильно сжатой музыки у которой дин. диапазон 5 ДБ.

А пики и есть 0 dBFs. Динамический диапазон при этом, теоретически может быть 96дБ (44,1кГц/16бит).
В определении чувствительности усилителя всё просто.

Максимальная мощность 100Вт/4Ом

Т.е. на выходе 20В, 5А.
Максимальное входное напряжение, выше которого наступает клип
20В/19,6 (раз)=1.0 Вольт

[Mikle]

Причем здесь клипирование усилителя? Вы всегда можете поставить регулятор громкости и уменьшить уровень входного сигнала. Речь шла о коэффициенте усиления модуля. Усиление 20 раз - это на пределе без использования дополнительного предусилителя. Подсчитайте мощность муз сигнала с пик. фактором 15дб (5,62). И у вас напряжение RMS будет не 20В, а 3,6В. Соответственно средняя мощность 3,2Ватт. А если еще уменьшить коэф. усиления? Тогда надо использовать пред. Вот о чем речь.

[XIAN]

Соответственно средняя мощность 3,2Ватт.

А ви хочете, щоб у вас, середня, потужність була 100Вт? Тоді виж самі пишите

пики 15 ДБ куда девать.

[Mikle]

Я хочу что бы усиление модуля было не меньше 20раз, чтобы не заморачиваться с активным предом.
К слову, усиление моего теперешнего усилителя 37 раз.

[Mikle]

Лучшее решение - переменный коэф. усиления на несколько положений как в оригинальных модулях Ncore&Purifi.

[uriy]

Причем здесь клипирование усилителя? Вы всегда можете поставить регулятор громкости и уменьшить уровень входного сигнала. Речь шла о коэффициенте усиления модуля. Усиление 20 раз - это на пределе без использования дополнительного предусилителя. Подсчитайте мощность муз сигнала с пик. фактором 15дб (5,62). И у вас напряжение RMS будет не 20В, а 3,6В. Соответственно средняя мощность 3,2Ватт. А если еще уменьшить коэф. усиления? Тогда надо использовать пред. Вот о чем речь.

Ваша арифметика позволяет вгонять усилитель в клип с пол пинка, вам же написали, что при Ку в 20раз обыкновенная звуковая карта вгоняет усилитель в клип, что вам не понятно? Когда на усилитель с Ку=20 раз, приходит 2В он клипирует, что бы этого избежать, автор усилителя хочет уменьшить Ку усилителя, что бы он не уходил в клип при работе от звуковых карт. А вы начинаете оперировать среднеквадратичными значениями напряжение музыкального сигнала, которое в данном случае не позволяет увидеть проблему клипирования усилителя. Многие любители даже не догадываются что ЦАП может вогнать усилитель в клип, и они будут ручку громкости выкручивать на полную и возмущаться почему это усилитель стал грязно играть, или почему это у меня из ВЧ динамика дым пошёл. Что бы вам хватало громкости, нужно не само Ку усилителя регулировать, а подбирать мощность усилителя к АС, усилитель не должен клипировать при максимальном сигнале на его входе, это важное условие если есть желание слушать чистый звук на полной громкости усилителя. Вы хоть понимаете какое логическое противоречие вызывает клипирование уся? Вы ищите сверх линейный усилитель, что бы он начал клипировать и срать в выходной сигнал, и тут возникает вопрос - а зачем тогда для этого брать сверхлинейный усилитель?

[Mikle]

В аудио всегда есть компромисы. Если у усилителя жесткий клиппинг значит надо ослабить его усиление. Если вы ослабите усиление он будет звучать не достаточно громко. Но ослабить усиление можно потенциометром, а усилить уже так просто не получиться...

[uriy]

В аудио всегда есть компромисы. Если у усилителя жесткий клиппинг значит надо ослабить его усиление. Если вы ослабите усиление он будет звучать не достаточно громко. Но ослабить усиление можно потенциометром, а усилить уже так просто не получиться...

Когда ведут речь за усилители с сверхнизким Кг и шумом, то это как бы предполагает стремление к высокому качеству звука, и компромиссы в виде клипирвоания усилителя на музыкальном сигнале это явно компромисс не для достижения высокого качества звука.
Если ваш усилитель звучит не громко когда он согласован с источником звука, то нужно не Ку усилителя увеличивать и не пред ставить, а искать усилитель с больше выходной мощностью или искать АС с большей чуйкой, а вгонять усилитель в клип называя это компромиссом, уж извольте это путь в никуда, точнее это путь к грязному звуку и горелым ВЧ динамикам.

[XIAN]

Если вы ослабите усиление он будет звучать не достаточно громко.

Нормально він буде звучать. Ось дивіться, у вас ЦАП SMSl, не знаю який, але навіть самий простий - SU-1 видає 2В, ваш, думаю, не менше.
От пан Юстас для вас порахував

Максимальная мощность 100Вт/4Ом
Т.е. на выходе 20В, 5А.
Максимальное входное напряжение, выше которого наступает клип
20В/19,6 (раз)=1.0 Вольт

Фактично, для того, щоб розвити максимальну потужність цього підсилювача, від вашого ЦАП, треба всього 10 разів підсилення.

[Mikle]

Вы , вообще читаете, что я написал выше? Опять по кругу... Короче я привык к ручке громкости.Искажения есть убираю громкость.
А вы предлагаете подбирать усилитель под конкретную музыку. Первое на мой взгляд универсальнее, не так ли? Кстати, могу продемонстрировать уровни громкости в фубаре на конкретном диске классической музыки с динамическим диапазоном 15ДБ. Там пик -3Дб!

[uriy]

Вы , вообще читаете, что я написал выше? Опять по кругу... Короче я привык к ручке громкости.Искажения есть убираю громкость.
А вы предлагаете подбирать усилитель под конкретную музыку. Первое на мой взгляд универсальнее, не так ли?

Вы сами внимательно читаете что вам пишут? Ни кто не заставляет вас убирать ручку громкости, вам просто пишут что вгонять усилитель в клип не есть правильный путь решения проблемы нехватки громкости.

З.Ы.
Ну это вы профессионал высокого уровня и слышите искажения, и знаете когда громкость пора уменьшать, а что делать простым людям не профи? Ждать когда ВЧ сгорит или ходить возмущаться что усь некачественный попался?

[Magnus]

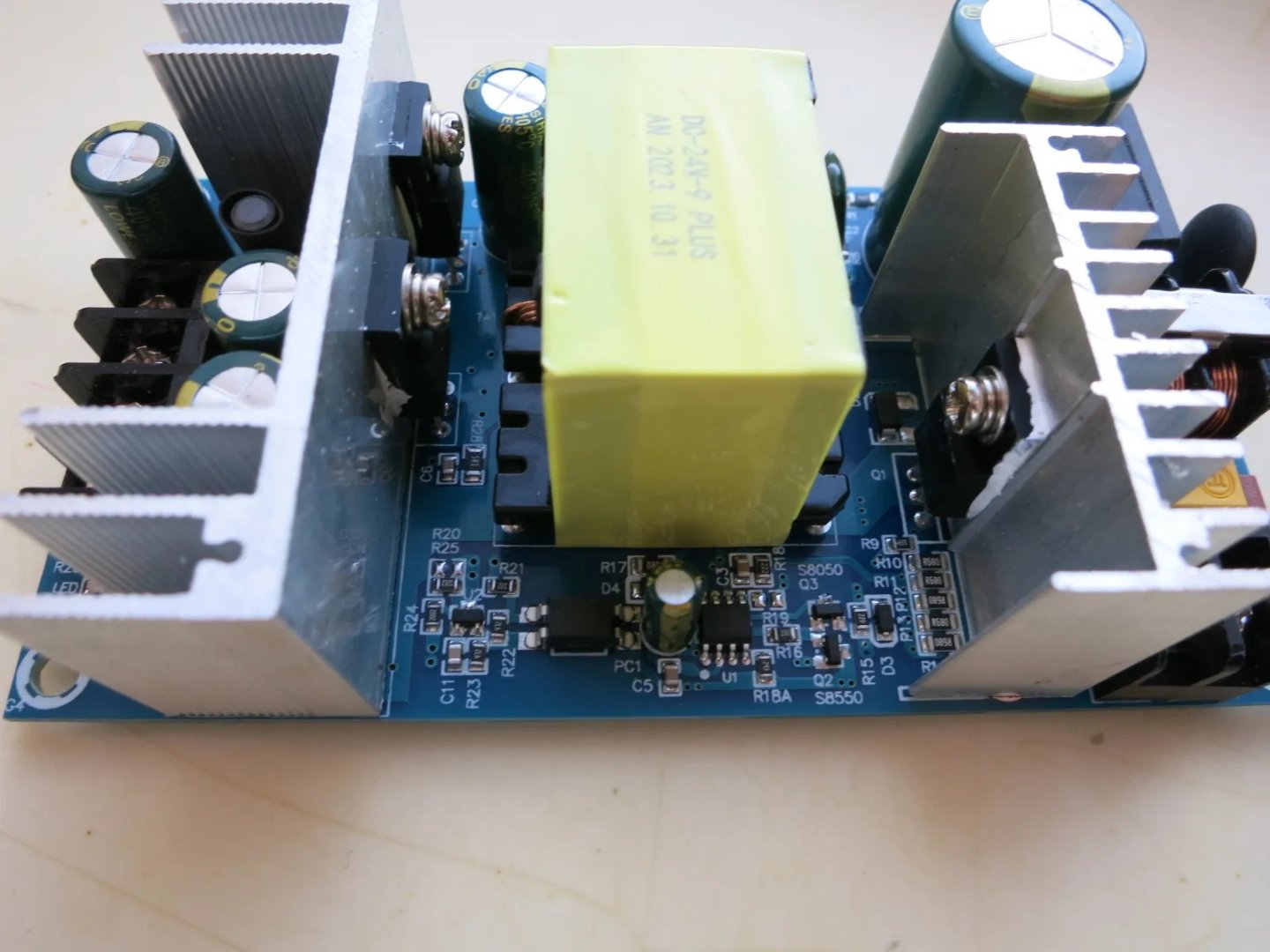

Так как блок питания на 24в пришлось его немного разогнать до 30в. Возможно можно и больше (на печатной плате с права от транса написано DC-36-7 намекает о этом) но я не стал испытывать судьбу

Подсветка на кнопке корпуса работает не от 220в. По этому просто отпаял светодиод на блоке питания и припаял тонкий провод на это место. А дальше провод подпаял к кнопке. Работает)

День добрый! Какие резисторы и на какой номинал заменили, чтобы стало 30 Вольт?

[Magnus]

Защиты от КЗ, перегрева, перенапряжения обеспечивает TAS5342 ?

[lexey]

R25. Номинал к сожалению не помню.
Есть старая фотография, на коробке похожего блока питания делал заметки. Но тут нужно проверять и быть осторожным, возможно другие номиналы резистивного делителя с временем были изменены.

[Mikle]

З.Ы.
Ну это вы профессионал высокого уровня и слышите искажения, и знаете когда громкость пора уменьшать, а что делать простым людям не профи? Ждать когда ВЧ сгорит или ходить возмущаться что усь некачественный попался?
[/quote]

Не поленился и посмотрел какие коэф. усиления делаются в 90% случаев в промышленных интегральных и усилителях мощности hi-fi и Hi-End. 13db (5раз)- для цап с высоким выходным напряжением 8-12В; 20db (10раз)-для балансных выходов 4В; 26db(20раз) и выше для RCA выходов цап. Как-то так. Так, что не надо изобретать велисопед господа аудио гуру.
