Усилитель Universum Dynamics System 2500

[Lektor]

А что такой меандр печальный. Почти как в классе Д на высоких скукоживается. Походу у него завал на ВЧ.

[Alex]

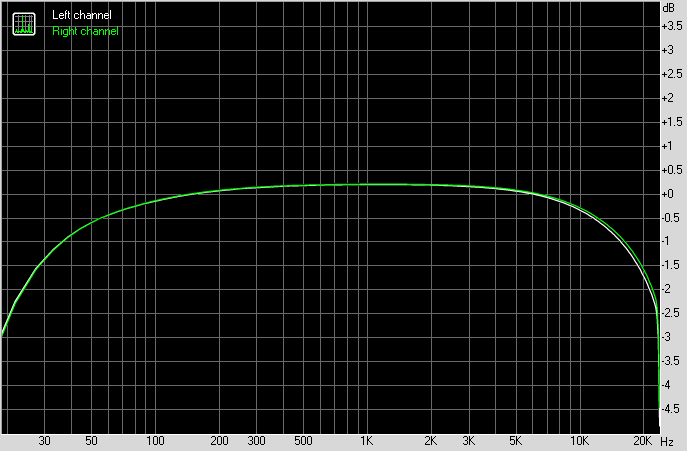

Очень напоминает QUAD405, вот АЧХ без темброблока.


[Alex]

Если включить темброблок и ниче не трогать, то картина вот такая.


[Alex]

А вот я подал сигнал мимо селектора входов, сразу через предварительный усилитель с отключенным темброблоком. Сигнал снимал с оконечника. Похоже в селекторе тоже сдохли конденсаторы, если конечно это не было такой задумкой

Через селектор гармонические искажения 0.032 %
Напрямую в предварительный, гармонические искажения 0.00912%


[Alex]

Включил послушать, уже лучше!

[Dysindich]

Механика - это бич винтажной техники. Наглядное подтверждение.

[Alex]

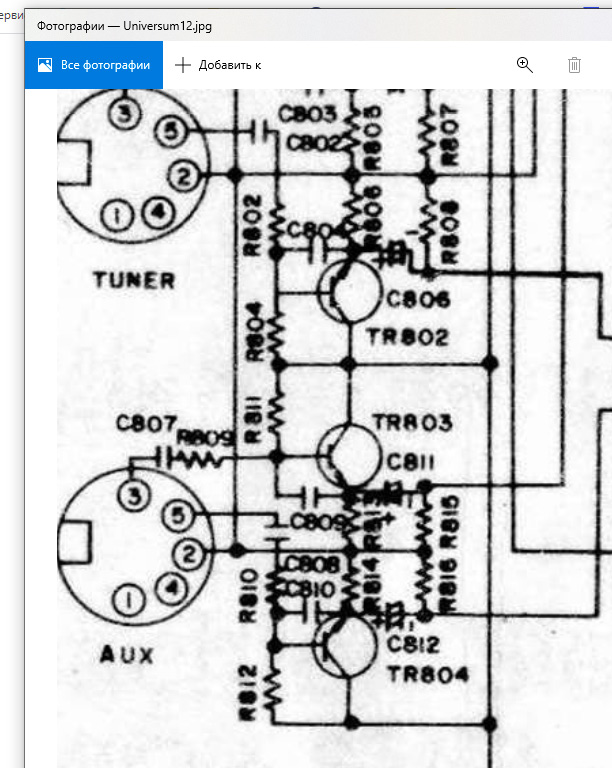

Там на самой плате входа, еще до переключателя входов есть пару кондеров и транзисторов, там что то не так. Или входные кондеры сдохли или задумка производителя хреновая.


[Alex]

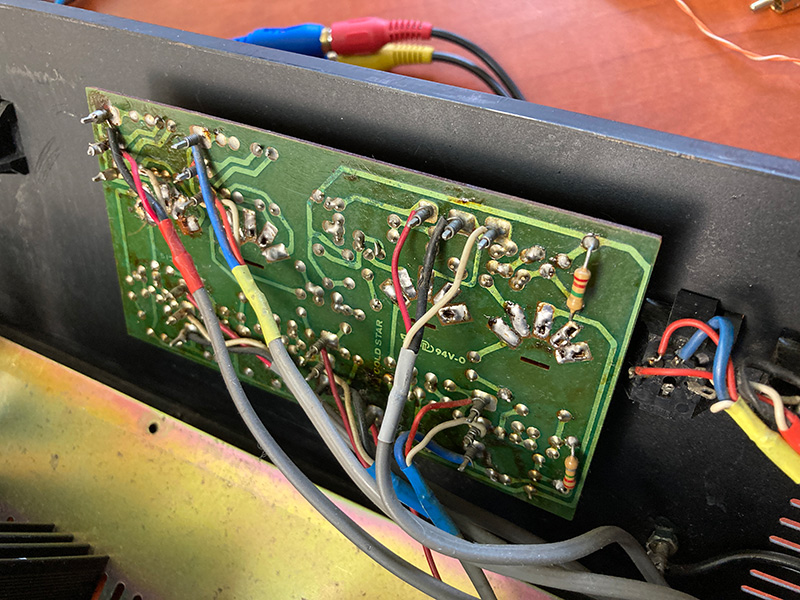

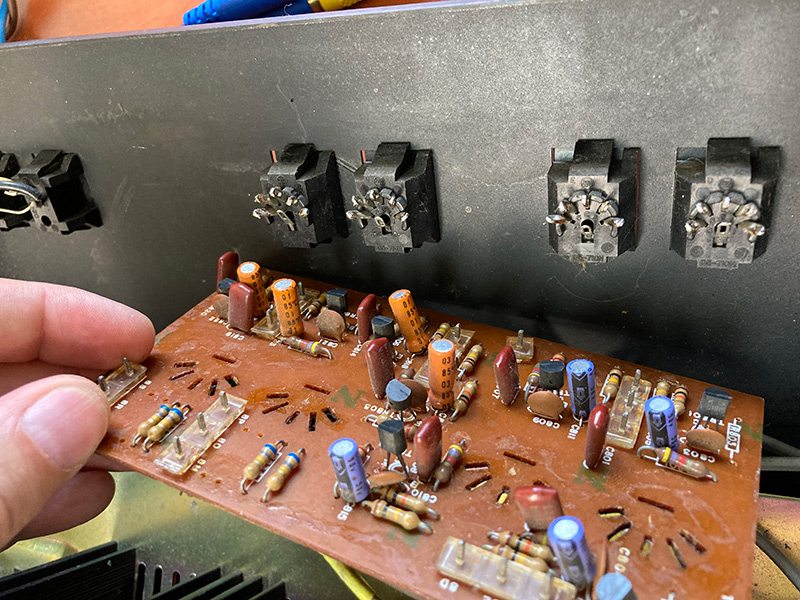

Что бы снять плату с гнездами нужно отпаять от нее все гнезда на которых она крепится на корпус! Гениальное решение! Ладно,за одно и модернизирую этот капец. Видно, что там уже лазили и это очень плохо.


[Dysindich]

Там на самой плате входа, еще до переключателя входов есть пару кондеров и транзисторов, там что то не так. Или входные кондеры сдохли или задумка производителя хреновая.



Как правило, истина находится где-то посередине... И задумка хреновая и кондеры хреновые... (там и на платах, межкаскадные на входе в УМ - тоже , хрень , полная)

[Alex]

Да, согласен

[Dysindich]

Наверное, наши пленные принимали участие в разработке... (типа, чтоб в бою не выстрелило)
Какой смысл был использовать кондейки (меньше микрофарады) - электролиты, да еще в сигнальных цепях?

[Alex]

Что бы испортить мне АЧХ

[Dysindich]

Зато есть повод исследовать влияние кондеек не только на АЧХ, но и на характер звучания Причем с самой надежной мотивацией, а не ради спортивного интереса. (чем ближе к входу стоит кондер , тем больше его влияние). А по схеме - их там, тьма натыкана ...(причем, совсем не полипропилен). (китайскую имитацию под панасоник, только, не ставьте). На малую емкость можно применить Wima FKP, на бОльшую Панасы СВЧ серии, или RIFA 426..., словом, что-то качественное. По электролитам (согласующим) -молчу, молчу, молчу...
Для интереса (и удешевления проекта) , можно выбрать один вход и педантично его доработать на глубину всего тракта, потом сравнить с первозданными. Если понравится, то доработать и остальные.
А для интереса, можете выборочно пару-тройку электролитов отревизировать (по уму-то - нужно все проверять), только усилку нужно было дать поработать некоторое время, чтобы параметры электролитов пришли в норму, если смогут.

[Lektor]

Это все очень показательно для желающих купить "усилитель с Европы". Так сказать секенд хенд или винтаж.

[Alex]

Да, любому нужно как минимум профилактику и как правило не только пыль продуть

[Lektor]

И хорошенько поработать с калькулятором. Стоит ли оно того!

[Dysindich]

Миша, если постоянно работать калькулятором - то опыт, умения и навыки - никогда не придут (а опыта, много не бывает). Это удобный случай, чтобы в комплексе приобрести и то, и другое... Более того, наступит ответственный момент, когда калькулятор покажет, что стоит, а........

[Alex]

Ну такое.....



Вобщем заменил парочку, номинал немного больше, но не критично, ситуация стала лучше немного, но меня совершенно не устраивает, если замкнуть конденсаторы картинка таже. Значить еще гдето на плате переключателя какая то фигня..


[Alex]

И мне приходит мысль, а не переделать ли систему переключения входов по-человечески?

[Dysindich]

Так, я , понял, что Вы , это и собираетесь сделать... ?

[Dysindich]

И мне приходит мысль, а не переделать ли систему переключения входов по-человечески?

Все же рекомендую Вам, двигаться не от входа к выходу, а от УМ ко входу... Замените все межкаскадные , согласующие (переходные) конденсаторы в пути сигнала (где можно на полипропилен, где не получается - на нормальные электролиты)... Тогда будет проще диагностировать каждое изменение и его эффективность.

[Alex]

Так, я , понял, что Вы , это и собираетесь сделать... ?

Меня напрягают километры проводов от входа до селектора, может поставить реле?

[Alex]

И хорошенько поработать с калькулятором. Стоит ли оно того!

Скажу без калькулятора - нет

[Alex]

так, закончились кондеры, ну капец и еще ж к худу едут

[Dysindich]

Так, я , понял, что Вы , это и собираетесь сделать... ?

Меня напрягают километры проводов от входа до селектора, может поставить реле?

Километры - это не хорошо , надо сократить , хотя бы , до сотен метров
Можно и реле, можно подумать и о замене на Аливский селектор, только подумать, как более грамотно его вписать в общую топологию, а что и выкинуть.

[Dysindich]

А, что кондеры закончились, это плохо - из говна конфета не получается (пробовал много раз)

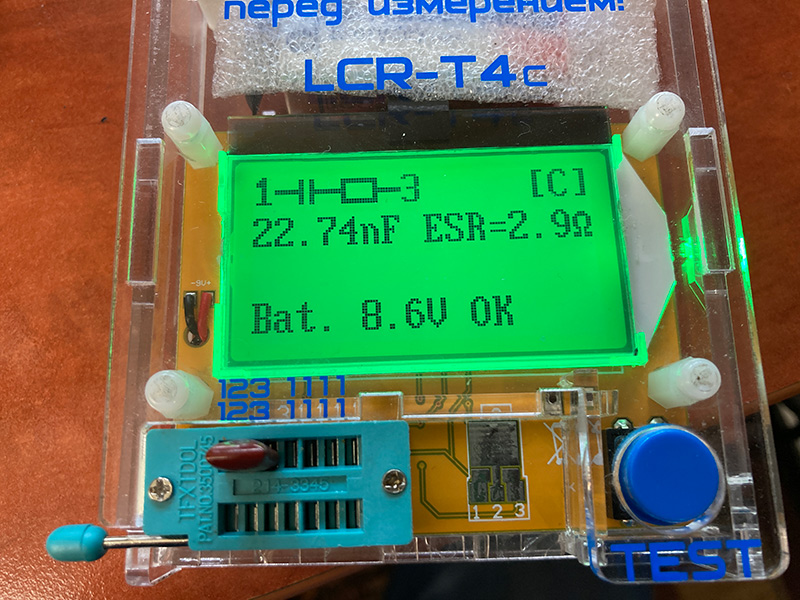

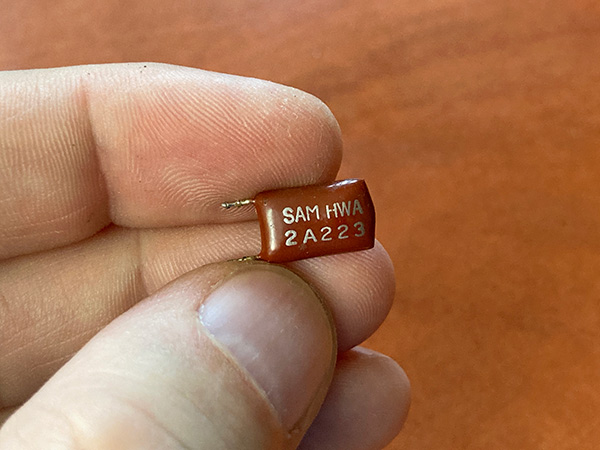

P.S. Что-то, мне Ваша полистирольная Самва - совсем не понравилась . ESR - у нормальной кондейки должен быть меньше Ома (хотя бы 0,2 - 0,4).

[Alex]

Вобщем как ни крути а плата входа портит картину, с ней 0.03 без нее 0,008 искажения. Замена кондеров не помогло, остальное все рабочее. Думаю выкинуть и поставить операционник на вход.


[Alex]

Но это не точно

[Lektor]

Может туда Юрын клон запихнуть и пусть играет)))
Мне кажется, что много из этого аппарата не вытянуть. Спортивный интерес можно удовлетворить.

[Alex]

Пока не решил, протестирую/исправлю все узлы, тембр, предварительный, оконечник, фонокорректор и тогда решу, что делать.
