Усилитель Universum Dynamics System 2500

[Alex]

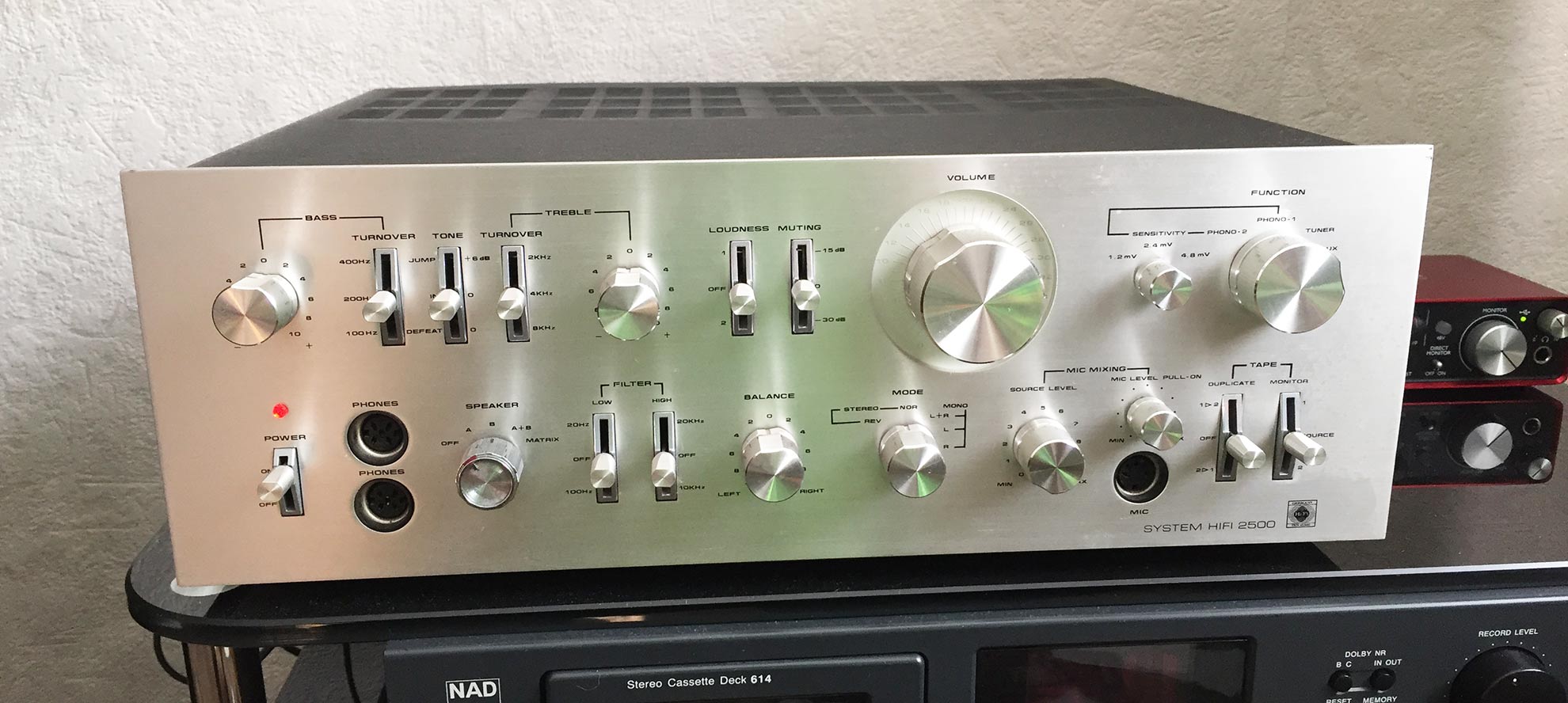

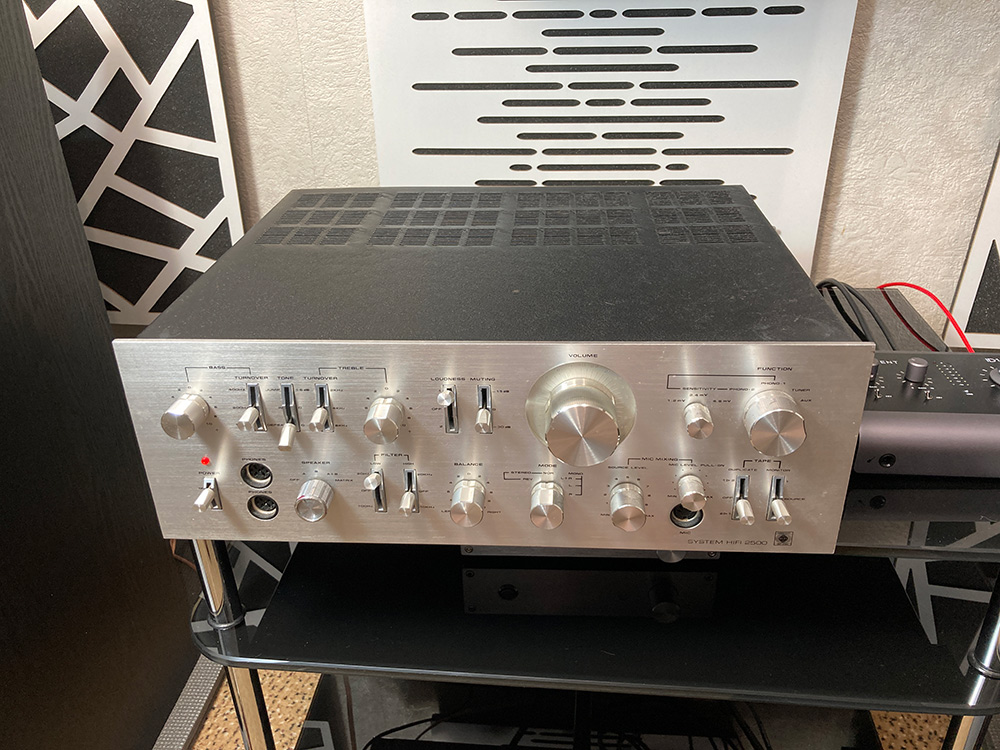

Прикупил в коллекцию немецкий усилок Universum Dynamic's System HiFi 2500. Симпотный ) Состояние внешнее отличное, ручка одна только не родная. Послушаю и пофоткаю еще внутри. Ну и конечно протестирую!


Скачать схему Universum Dynamics System 2500

Universum.zip

(1.92 МБ) 1302 скачивания

[Canny]

Вид конечно огонь! Интересно, как играет и что там внутри!

[Alex]


[Jenya90]

Ждём видосик

[Moysha80]

Это тот что аналог пионера? Очень интересно, как вам его звучание?

[Alex]

Похож немного внешне, но ничего общего с ним нет

[Xnenon]

По звуку хвалят, интересно протестировать характеристики. Внешне красив

[Lektor]

Вот на те голубенькие баночки нацепить бумажные конденсаторы 1-5мкФ или пленочку 5-10мкФ.
Диоды выпрямителя не вижу, но поменять бы их на, скажем..... HFA06TB120. Худо-бедно - SF56

[Alex]

Вот на те голубенькие баночки нацепить бумажные конденсаторы 1-5мкФ или пленочку 5-10мкФ.
Диоды выпрямителя не вижу, но поменять бы их на, скажем..... HFA06TB120. Худо-бедно - SF56

Любишь ультрафасты))

[Lektor]

HFA - это с мягким переключением.
Ультрафасты заметно меняют звук. Еще лучше могут быть шоттки, но они капризные. Шоттки нужно ставить с двойным, лучше тройным запасом по напряжению и току.
Еще можно пробовать их шунтировать емкостями, но я это не делал.

[Alex]

Купил его в 2019 году сегодня добрался, пару лет он у меня простоял в виде мебели. Хоть продавец на олх заверял, что усилитель огонь еще тогда при включении был жуткий фон 100 Гц, неприятно, но не страшно.

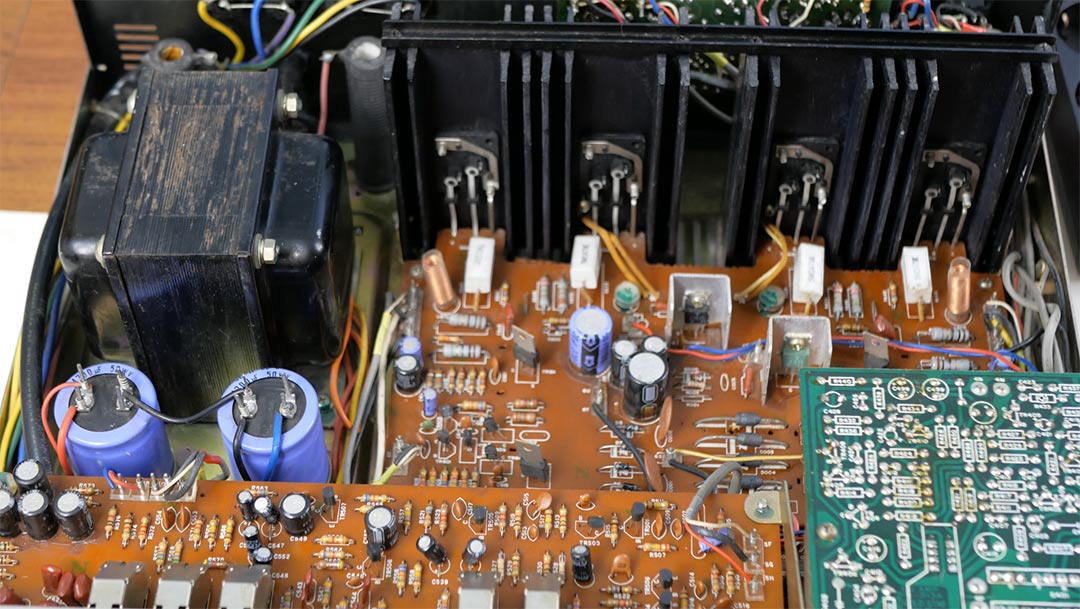

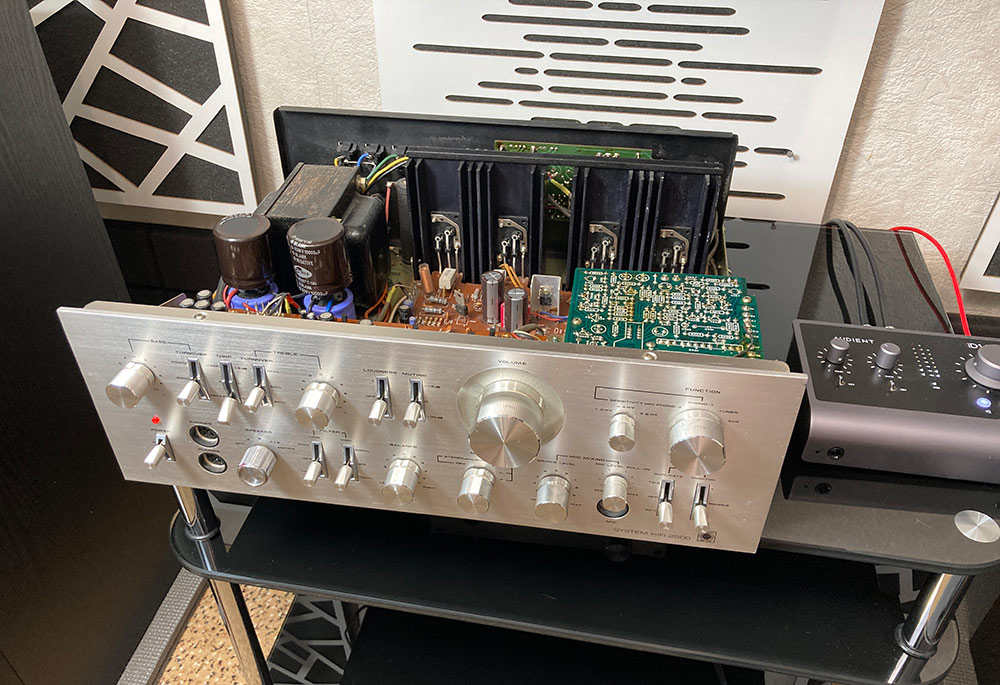

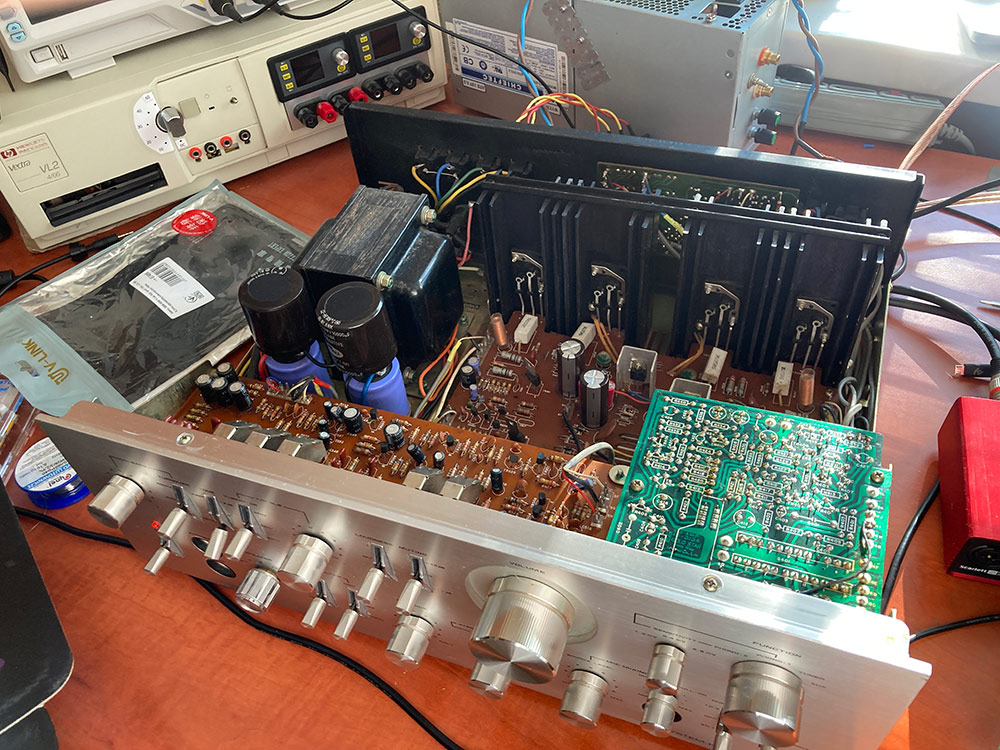

В общем достал я его сегодня, пропылесосил, пропаял плату где нужно и смазал переключатели и регуляторы все, что можно смазать.

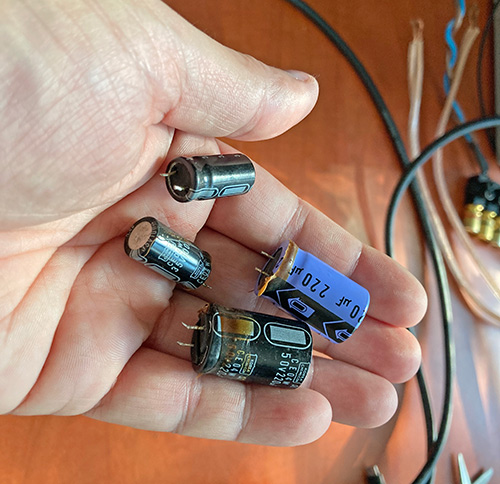

Убрал фон заменив конденсаторы по питанию предварительного усилителя(высохли) и добавил парочку на питание оконечника(что б было), странно, но диоды выдержали .




[Alex]

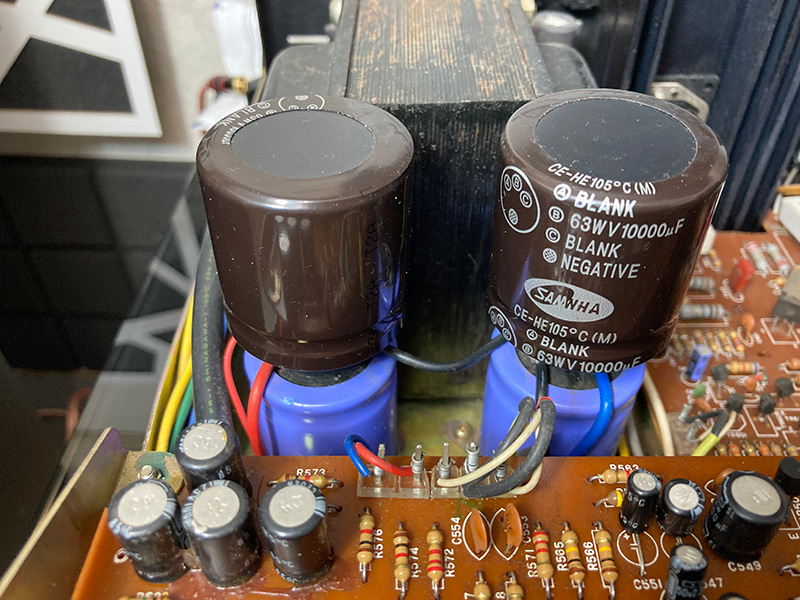

Вот на те голубенькие баночки нацепить бумажные конденсаторы 1-5мкФ или пленочку 5-10мкФ.

Так норм?


[Alex]

Огромная куча регулировок баса высоких средних, в общем играюсь. Прикольно! Пусть пару дней поиграет, потом сделаю замеры.

[kovrigger]

Огромная куча регулировок баса высоких средних, в общем играюсь. Прикольно! Пусть пару дней поиграет, потом сделаю замеры.

Раньше люди умели технику делать - не то что сейчас - одна кнопка ВКЛ, пультик и все. А раньше кажный меломан чувствовал себя летчиком - столько крутилок как у Боинга:D

[Alex]

Прикольно же

[Lektor]

Силовичок дохловастенький. Или мне после ламповых кажется?)))

[Alex]

Посмотрим как в нагрузке будет

[Alex]

Кстати по конденсаторам, которые миллион лет не включались, как думаете сколько времени нужно, что бы в норму пришли? Час? День? Два?

[IT-Prof]

Думаю пару часов достаточно и может ещё какие бока вылезут в процессе работы.

[vitaliy]

вместо не родной ручки (на селекторе акустики) по дизайну очень подойдут от двухблочного амфитона/лорты УП-003/50УМ-104

[Alex]

Спасибо я как раз искал

[vitaliy]

даже наверное по диаметру больше подойдут меньшие от эквалайзера из этого же комплекта
https://www.youtube.com/watch?v=mkKug6mrtzw

[Dysindich]

Вот на те голубенькие баночки нацепить бумажные конденсаторы 1-5мкФ или пленочку 5-10мкФ.

Так норм?


К сожалению, Александр, - не норма . Вы не поняли Михаила.
Попробуем еще раз:
- вот теперь, прямо на контакты каждого составного кондера (там, где они соединяются парами друг-с другом) добавить RC цепочку из хорошего полипропилена (хорошего), емкостью 1-3 мкФ и резистора не менее 1W и 10-100 Ohm (тоже - хорошего, например метало пленочного).
Будет - норма. (в качестве ворчания, не очень хорошо длинные провода от кондеров к плате и на сечении провода экономить не нужно, чтобы не оставалось никаких сомнений , что импульсный ток - обеспечится с наименьшими потерями). (нужно глянуть по даташитам, что вообще эти кондейки способны обеспечить...) Именно от этих параметров будет зависить полноценность баса и контроль акустики.
Про диоды выпрямителя Михаил уже написал....

[Alex]

Вот на те голубенькие баночки нацепить бумажные конденсаторы 1-5мкФ или пленочку 5-10мкФ.

Так норм?


К сожалению, Александр, - не норма . Вы не поняли Михаила.
Попробуем еще раз:

Да это шутка для Миши специально Я понимаю, что мой сарказм зашкаливает часто но я такой вот

[Dysindich]

Думаю пару часов достаточно и может ещё какие бока вылезут в процессе работы.

Хотя бы - пару-тройку деньков, может и больше. (стандартная процедура формовки длится - ни один час, а там - напряжения , конкретные..., для переходных, межкаскадных (которые напрямую тормозят качество) - формовка может затянуться... Однако, рано, или поздно - все придет в норму. Просто, выводов поспешных делать не следует... Дать поработать, как следует. (если он долго лежал без дела, то требуется время на прогрев.

[Dysindich]

Так норм?


К сожалению, Александр, - не норма . Вы не поняли Михаила.
Попробуем еще раз:

Да это шутка для Миши специально Я понимаю, что мой сарказм зашкаливает часто но я такой вот

Сарказм - не проблема. (из лучших побуждений, хочется убедиться, что Вы ничего не упустили Аппарат - того стоит - интересен результат)

[Alex]

Пока в нем мне не нравится реализация блока питания, когда конденсаторы за километр от диодного моста

[Lektor]

Это допустимо. Силовые емкости должны быть поближе к плате, а точнее к выходным транзисторам. Хотя там и так все рядом.

[Alex]

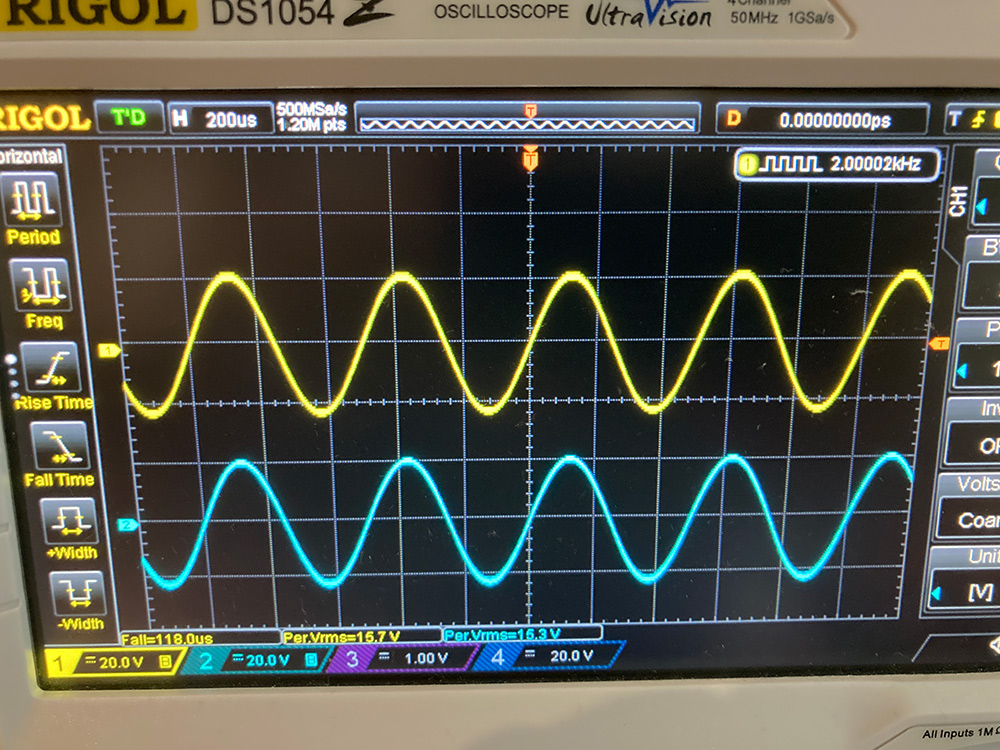

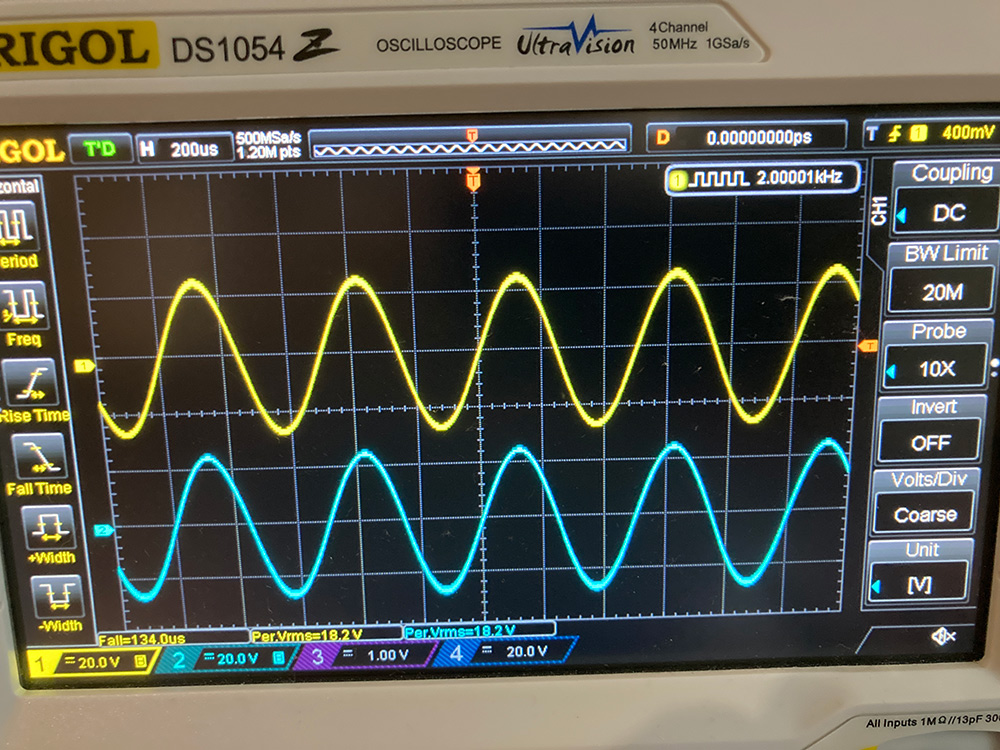

Замерял мощность на 8 и 4 Ом. Напряжение притания оконечника 2*36В, при максимальной нагрузке падает до 33В



[Alex]

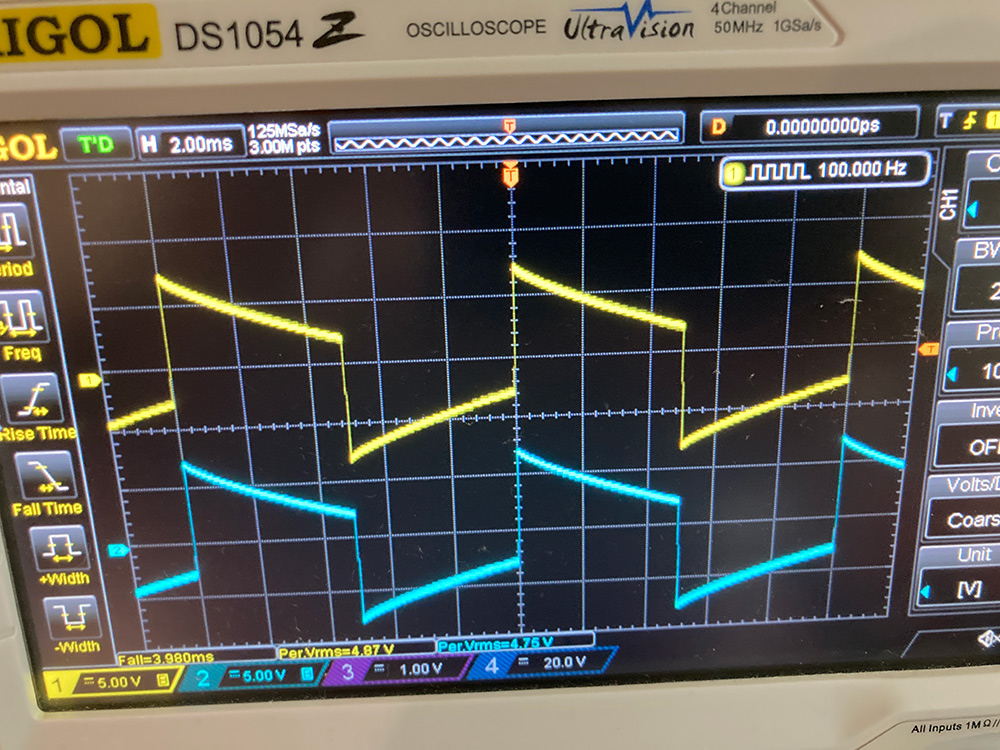

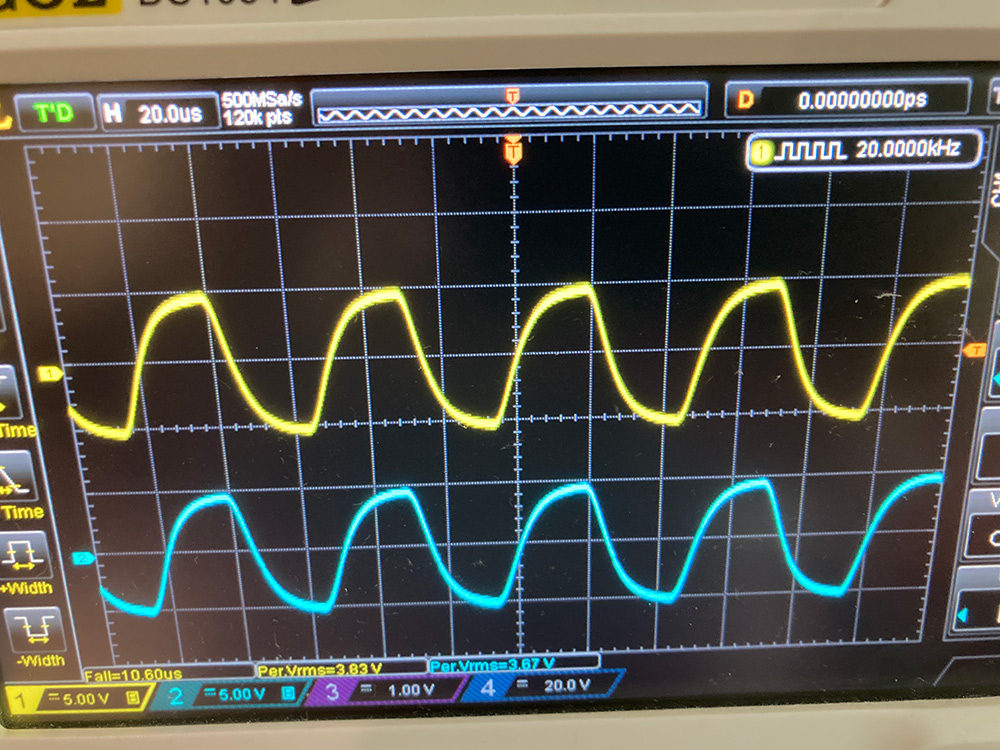

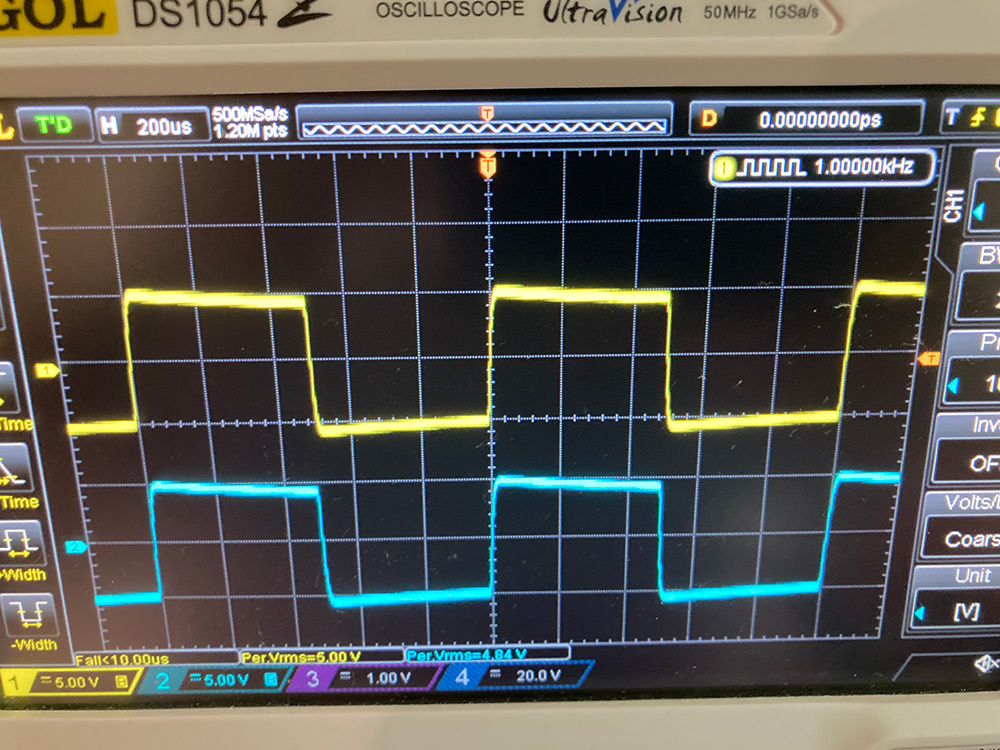

И меандр 100, 1000, 20000 Гц. Очень напоминает по характеристикам 405 Квод
