Готовый усилитель JLH1969 из Китая (Breeze Audio Voice King Hood)

[sokol]

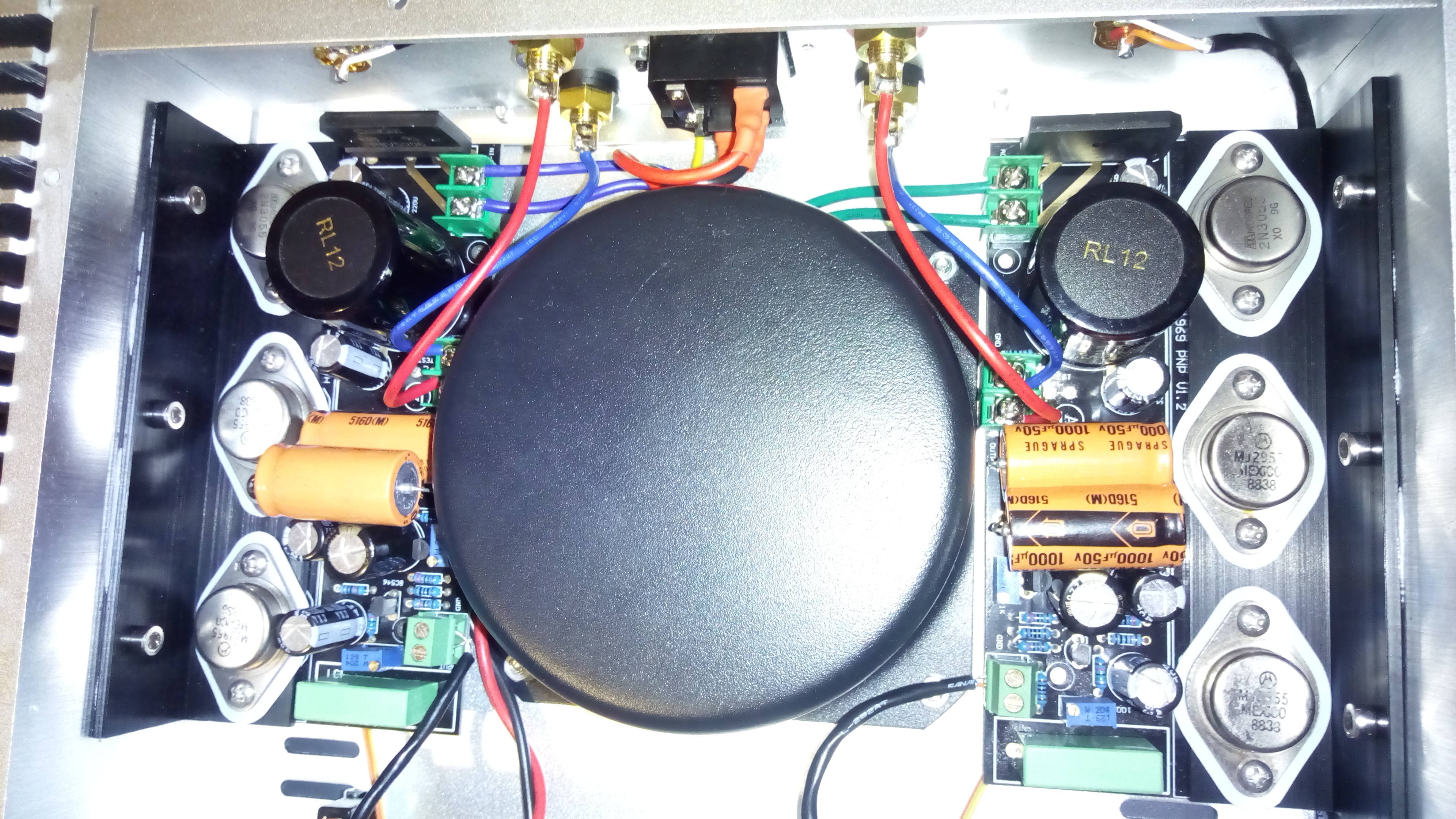

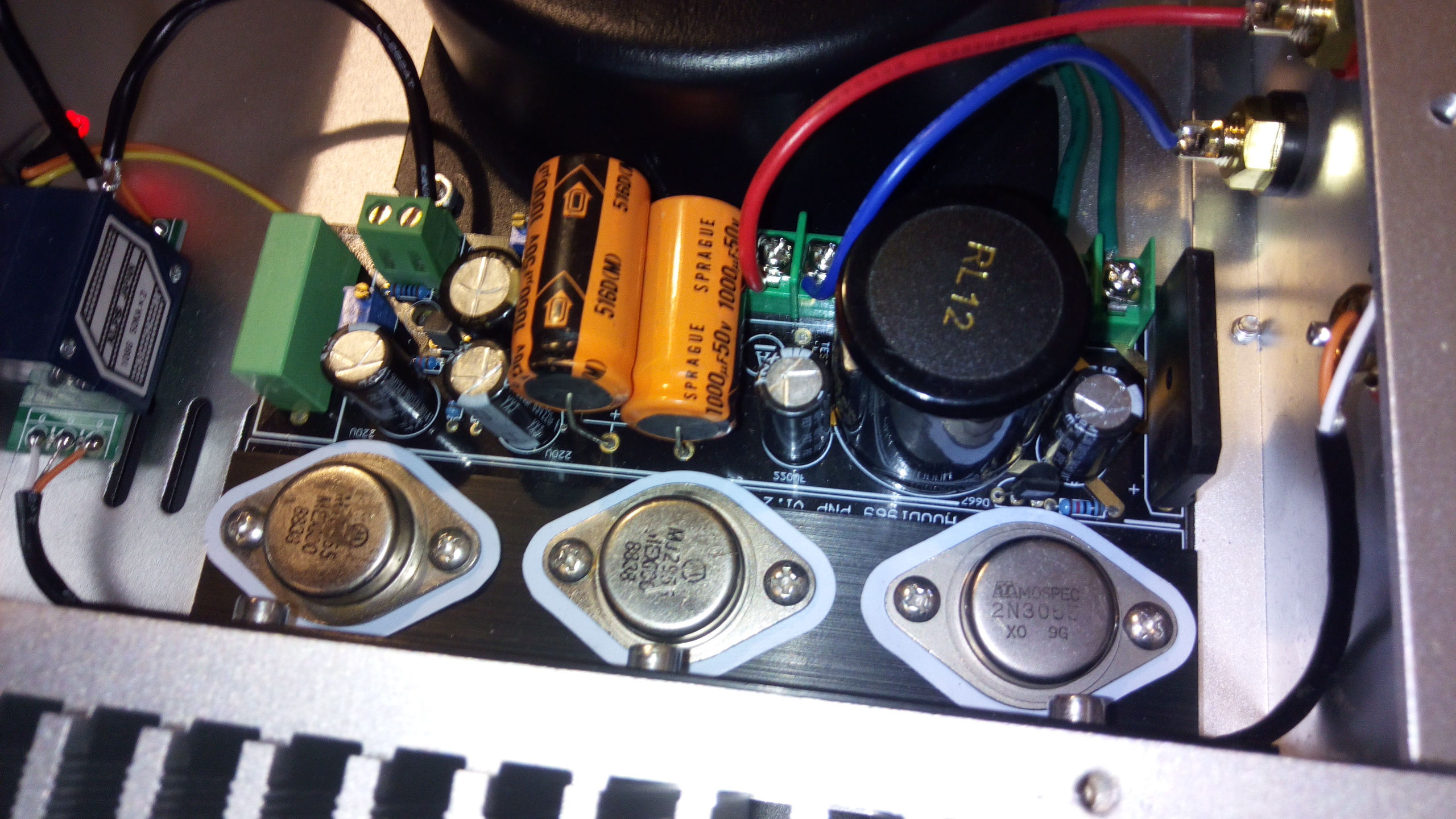

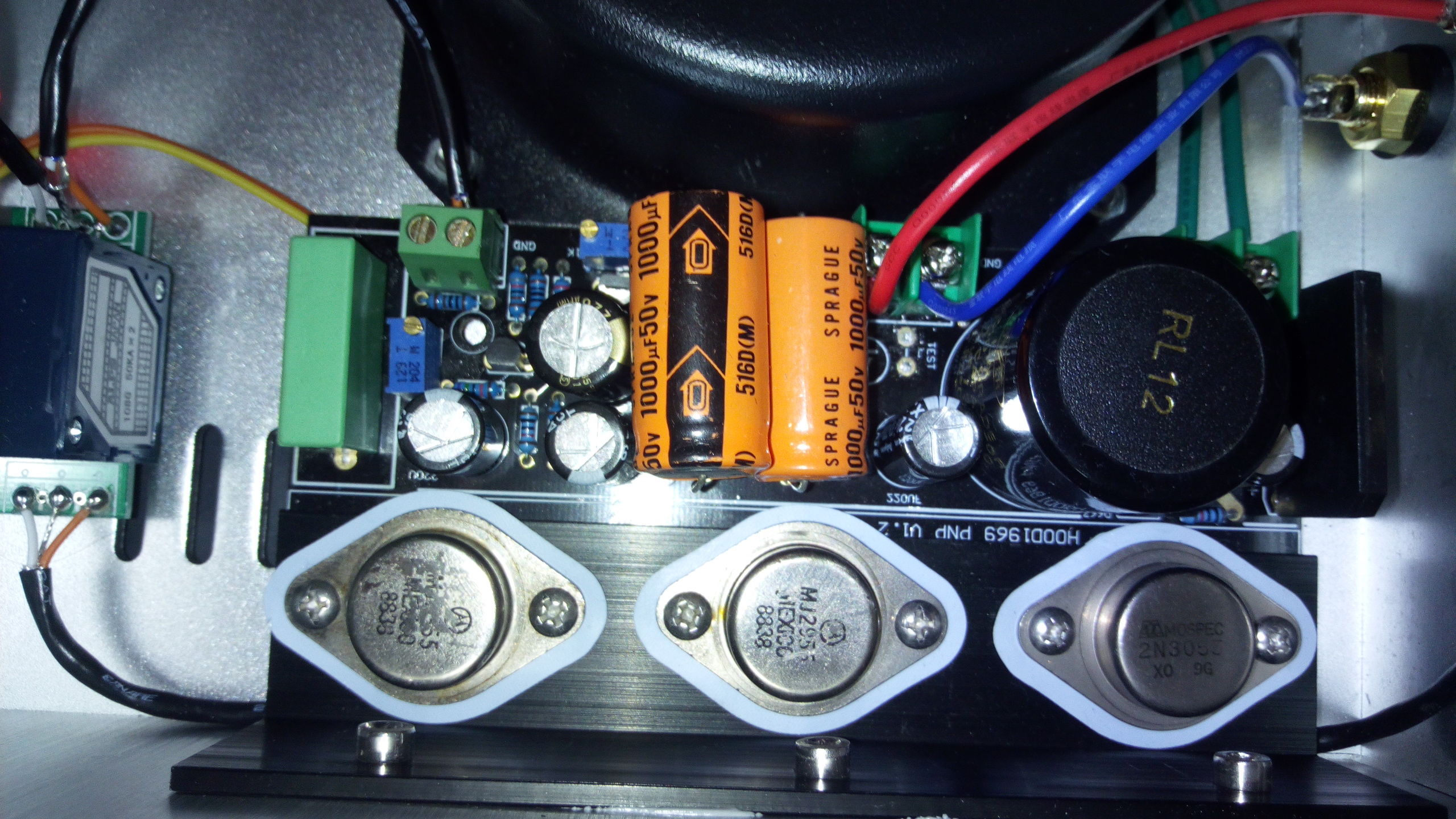

Вот Фото: там около красного и синего провода есть точка "тест"




[sokol]

Я смотрю у RUS_D что-то не получается. Может кто-то еще сможет помочь? Фото выше.

[Justas*]

Мультиметр есть? По схеме сможете определиться куда его на плате подключить?

[RUS_D]

Ну среднюю точку еще можно обьяснить как выставить если разберетесь с подключением тестером, а вот ток покоя регулировка потребует вмешательства в плату так как в этой модельке усилителя стоит электронный фильтр в источнике питания и потому надо будет гдето на плате делать разрыв между ним и колектором транзистора. Где делать разрыв чтобы подключить амперметр можете только вы поглядеть
я же не вижу платы.
А так по подстроечным резисторам, то тот что стоит возле оранжевых конденсаторов регулирует ток покоя, а тот что возле входного гнезда - регулирует баланс напряжения.
Но я не вижу маркировки резистора что стоит по середине платы, тот что стоит у входного гнезда будет на 200к (204) - то он именно и регулирует баланс напряжения.

дополнение..

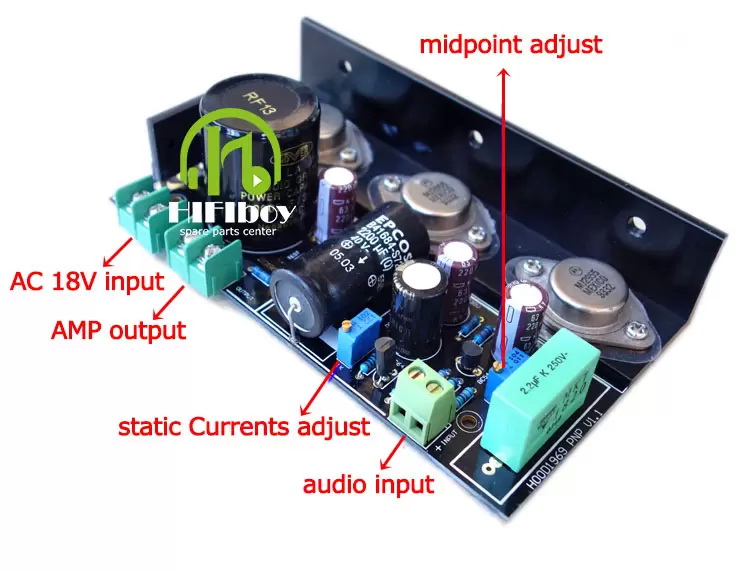

Не поленился потратить полчаса времени своего и заюзать поиск - платка Очень сильно схожа с вашими
вот результат



[sokol]

Всем спасибо за ответы. Тестером пользоваться умею. Найти точку на плате, которая указана на схеме, я не смогу, т.к. мало что в этом понимаю. Насчет переменных резисторов я как раз разобрался. Все правильно, около аудиовхода регулируется половина напряжения. Мне бы узнать куда воткнуть щупы тестера, чтобы померять половину напряжения. И что за точка "test" на плате около красного и синего провода? Я от нее мерял напряжения на корпусах выходящих транзисторов: на левом транзисторе (на нижнем фото) 24,8 В, на среднем - 10,5 В. Может это как раз то, что надо?

[RUS_D]

Блин ну вы даете.

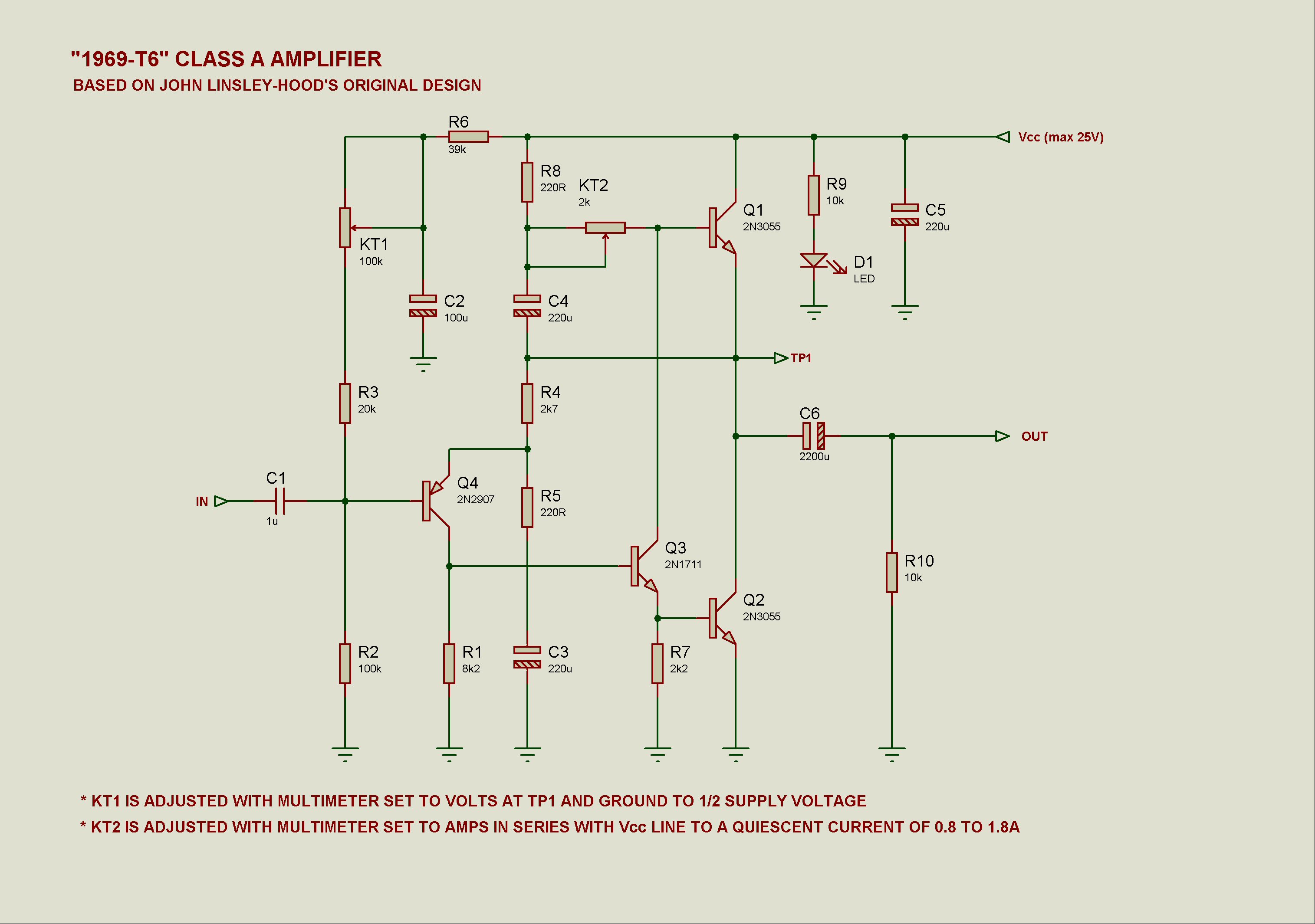

Ну ОТКРОЙТЕ же схему и поглядите ее. Поиск рулит.....
Мерить относительно Минуса БП (земляного провода)
что там под тест на плате у вас непонятно и видно Только вам куда оно идет.
А так да относительно минуса на одном транзисторе на корпусе (это колектор) будет полное напряжение питания, а на втором должна быть половина
при 24в, там должно быть 12в.
Подстраиваем резистором переменным.


[sokol]

Огромное спасибо, RUS_D. Подстроил половину напряжения.
Может кто-то на форуме подстраивал ток покоя на этом усилителе?

[Justas*]

Обычно для этого в коллектор Q1 ставиться мощный резистор 0,22-0,47 Ом, и по падению напряжения на нём выставляется ток покоя.

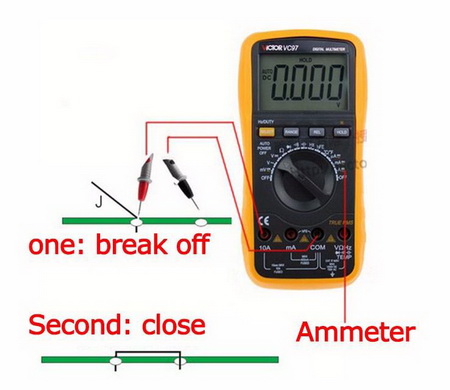

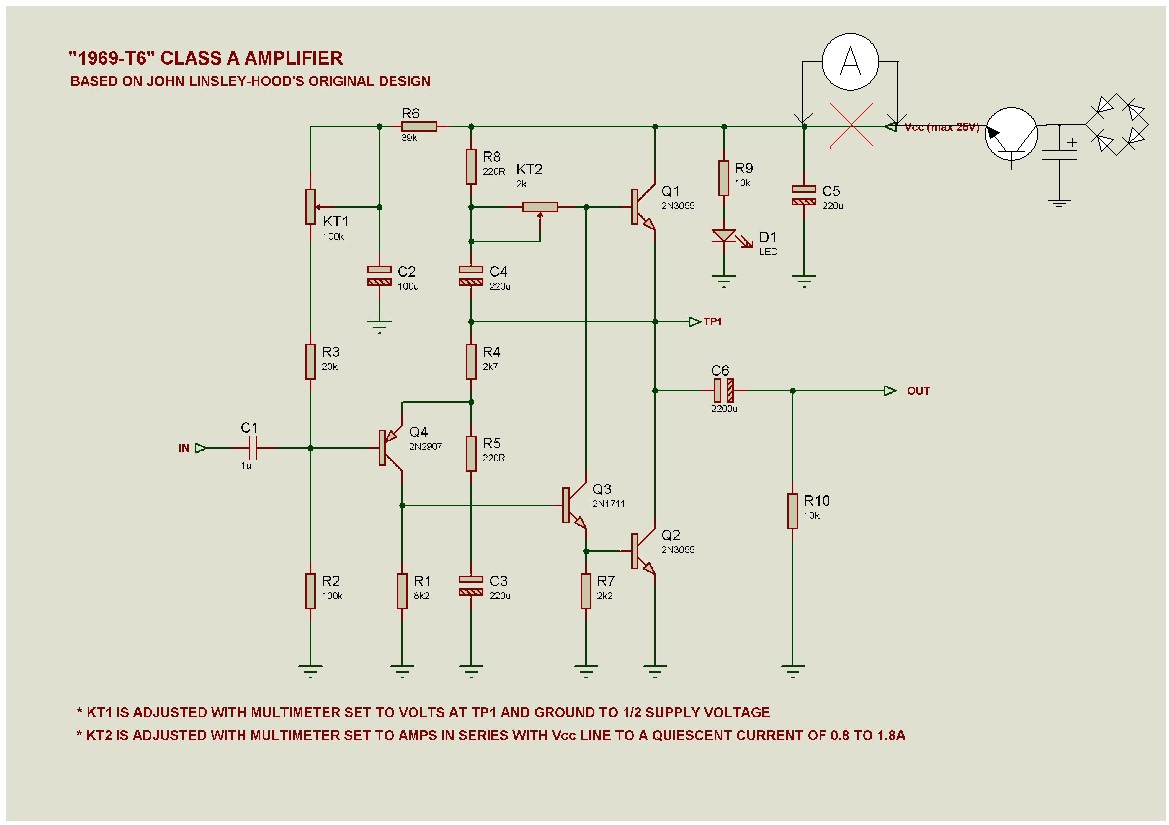

Второй вариант. На плате между эмиттером электронного дросселя и коллектором Q1 впаивается перемычка (как на первом рисунке от RUS_D).
На время измерения она выпаивается, в разрыв ставиться амперметр.
Если ничего этого нет, придётся этот разрыв сделать самому, т.е. разрезать дорожку


[Starky]

Обычно для этого в коллектор Q1 ставиться мощный резистор 0,22-0,47 Ом, и по падению напряжения на нём выставляется ток покоя.
Второй вариант. На плате между эмиттером электронного дросселя и коллектором Q1 впаивается перемычка (как на первом рисунке от RUS_D).
На время измерения она выпаивается, в разрыв ставиться амперметр.
Если ничего этого нет, придётся этот разрыв сделать самому, т.е. разрезать дорожку

можно тупо потребление всего усилка смотреть. ну будет там чуть завышен ток (на 5% примерно)... и резать ничего ненадо

[Alex]

В данном случае я так бы и сделал.

[Justas*]

Если грубо, то пойдёт. Померять ток по переменке, умножить на 1,3 (в идеале 1,41) и отнять 5-10%

[sokol]

Огромное всем спасибо! Сделаю - отпишусь.

[sokol]

Если я правильно понял, я мерил ток питания в разрыве на входе на платы правого и левого каналов. Оба канала приблизительно одинаковые - 1,6 А. Тогда считаем: 1,6*1,41=2,256 и -10%=2,03А. Это довольно прилично, но усилитель греется с 4-омной акустикой не сильно, 45-50 градусов. Если по другому пересчитать, то мощность, подаваемая на плату: 22В*1,6А= 35,2Вт. То есть ничего можно не менять?

[Justas*]

Если грубо, то пойдёт. Померять ток по переменке, умножить на 1,3 (в идеале 1,41) и отнять 5-10%

Я извиняюсь, нужно не умножить а разделить
1,6/1,3-10%=1,11А
Почему 1,3 а не 1,41? Cинусоида в сети не идеальная, на практике получается это число
10% кушает ЭД (грубо)

[sokol]

Спасибо, понял. Значит можно немножко поднять ток?

[Justas*]

Можно попробовать. Но нагрев радиаторов больше 50°C не желателен.
Правильно ток выставляется по минимуму THD на определённой нагрузке. Обычно он составляет от 1,2 до 1,8А
