Усилитель JLH 1969

[kord]

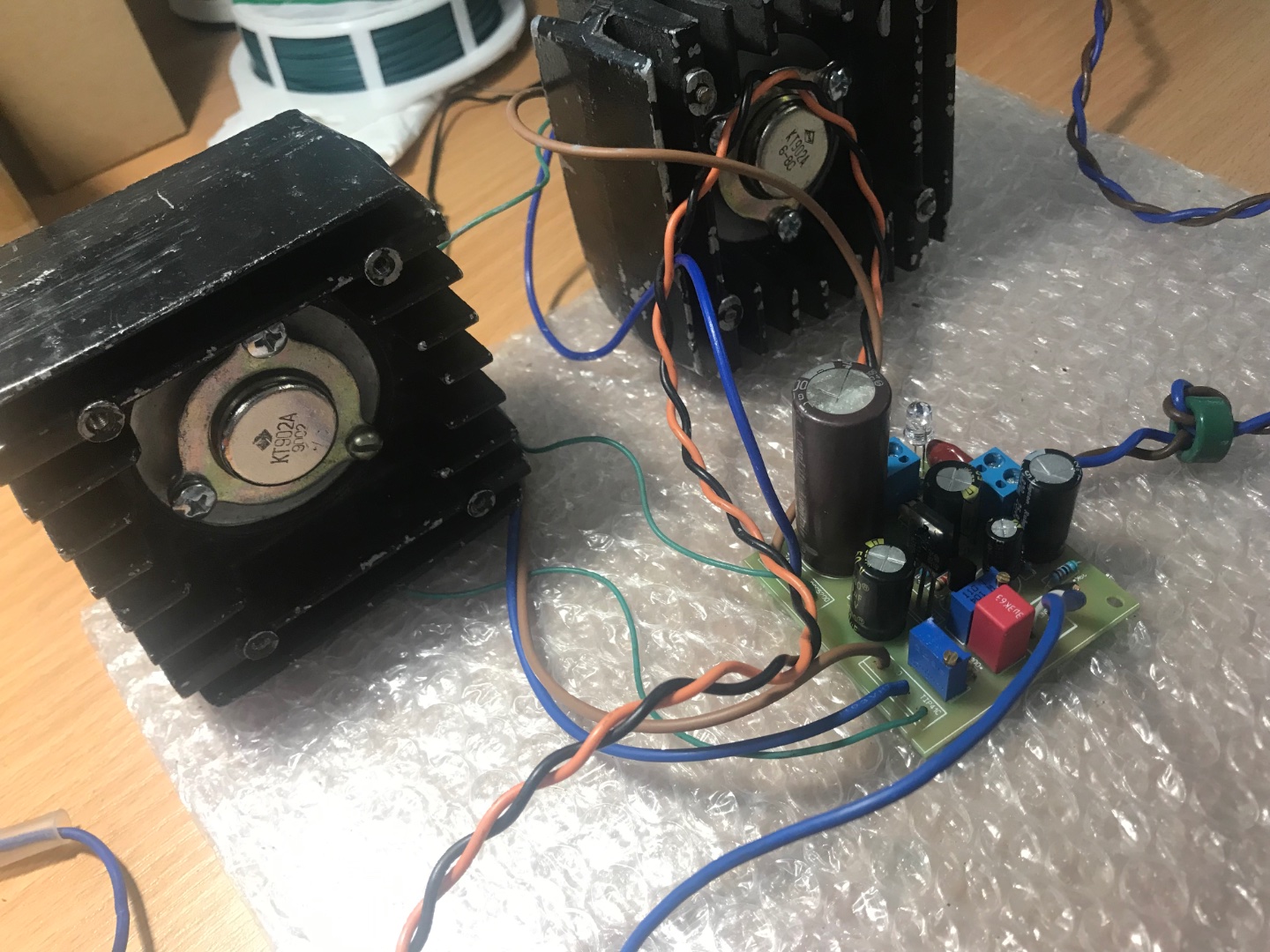

Ну незнаю, пробував я і C 5707 з бетою 340 і tip31 з бетою більше 200 (раніше запитували тут мене що за тр на платах). Сьогодні зібрав на древніх КТ902, І все якось… Порівнюю з Stonecold (точніше з Гумелі 1989) так в останньому чіткіше чути розділення інструментів, відчувається швидкість, якщо перемикати на гарячу то ніби покривало зняли з акустики. Чи може я не розумію в чому тут секрет того звучання легендарного JLH1969.

[Justas*]

Измерения покажите.

[konog]

Всем привет. Подскажите какой лучше ставить номинал резистора для громкости на 50К или 100К ставить?

[Inok]

10k

[konog]

10k

Чего спрашиваю, бо у меня 50К и как то четверть оборота и уже громко

[Igorvolikov]

Громкость не зависит от номинала потенциометра.
Если нет входных буферных каскадов - от номинала потенциометра зависит входное сопротивление,
а тут 10к оптимально.

[konog]

если использовать 100К на что повлияет?

[IT-Prof]

На 100К при регулировке громкости будет сильный завал АЧХ на высоких частотах.

[konog]

На 100К при регулировке громкости будет сильный завал АЧХ на высоких частотах.

Спасибо за подсказку. Будем тогда искать хороший резистор на 10К, хотя везде только 100К

[Alex]

Здесь есть

[konog]

Здесь есть

хотелось бы по месту

[Alex]

тогда вот

[Adam]

Алекс жартує.... Ось Або Тут

[m-shara]

Там по 50 кОм. А потрібно 10.

[Adam]

На ОЛХ є 20кОм. Але щось мені підказує згори, що і 50кОм не сильно ВЧ поріжуть...

[Inok]

Якщо 10 кОм вхід опір підсилювача, то 50 кОм регулюючий мабуть забагато.

[Justas*]

На ОЛХ є 20кОм. Але щось мені підказує згори, що і 50кОм не сильно ВЧ поріжуть...

Зависит от ёмкости между землёй и участком цепи ползунок – вход. Если каким то образом намутить там 100 пФ, то в положении максимального ослабления сигнала (49 кОм последовательно, 1 кОм на землю), частота среза составит 32,5 кГц. При увеличении громкости, частота среза будет возрастать.

Якщо 10 кОм вхід опір підсилювача, то 50 кОм регулюючий мабуть забагато.

В таких случаях применяют переменник с линейной зависимостью (В). При подключении к движку и земляному проводу резистора в 1/5 – 1/8 от его номинала, линейная зависимость становится близка к показательной (логарифмической).
Кстати, у линейных, разброс сопротивлений от угла поворота, лучше чем у логарифмических.
В оригинальном JLH1969, Rвх. = 50 кОм.

[m-shara]

А никто случайно не измерял входное сопротивление? Не теоретически а с помощью генератора, милливольтметра и переменного сопротивления? Почему то сложилось мнение о 10кОм.

[Ramirez10]

Питання на рахунок предвихіного транизстора. Хто з яким експерементував, які результати?
Роман, можливо "вийшов кращий..." дякуючи більшій заслізі bc547 ніж вихідним? Чесно кажучи різниці в заміні вихідних з mj15003 на kd503 не помітив. На рахунок bc547 то десь раніше читав що в предвихід краще ставити меньший за потужністю і вони за звичай з вищою беттою.
Пробував з кт602бм, tip31, bd139 так ніби і є якась різниця але не суттєво.
[/quote]

я пробував і mj15003 ( дуже круті, старезні мотороли), і одному замовляв mj 15024. то різниці з тесловськими теж не помітив. може в нюансах.
передвихідний дуже люблю 2sc5706. з бетою вище 500. дуже гарно поєднується з теслами. але останні чотири що купив, виявилися з бетою щось трохи вище 200. ну, якось не дуже. хоча грає непогано.


на рахунок совковвих кт 602- збирав на кт3107+кт602бм+2*кт903. ніхто не любить кт 903. але тандем вийшов дуже цікавий. звучав дуже красиво.

[konog]

Всем привет. Кто как борется с щелчками в АС при включении усилителя?

[m-shara]

[url]https://www.aliexpress.com/item/3291781 ... gJF4ZP/url]
Только задержку использую, поэтому общая земля не используется.

[konog]

[url]https://www.aliexpress.com/item/3291781 ... gJF4ZP/url]
Только задержку использую, поэтому общая земля не используется.

По типу такой и стоит но есть щелчек при включении

[m-shara]

Как это получается если реле срабатывает примерно через 5 сек? Поищите мое сообщение со схемой подзарядки выходного конденсатора через свободные н.з. контакты до момента включения и все будет ок.

[m-shara]

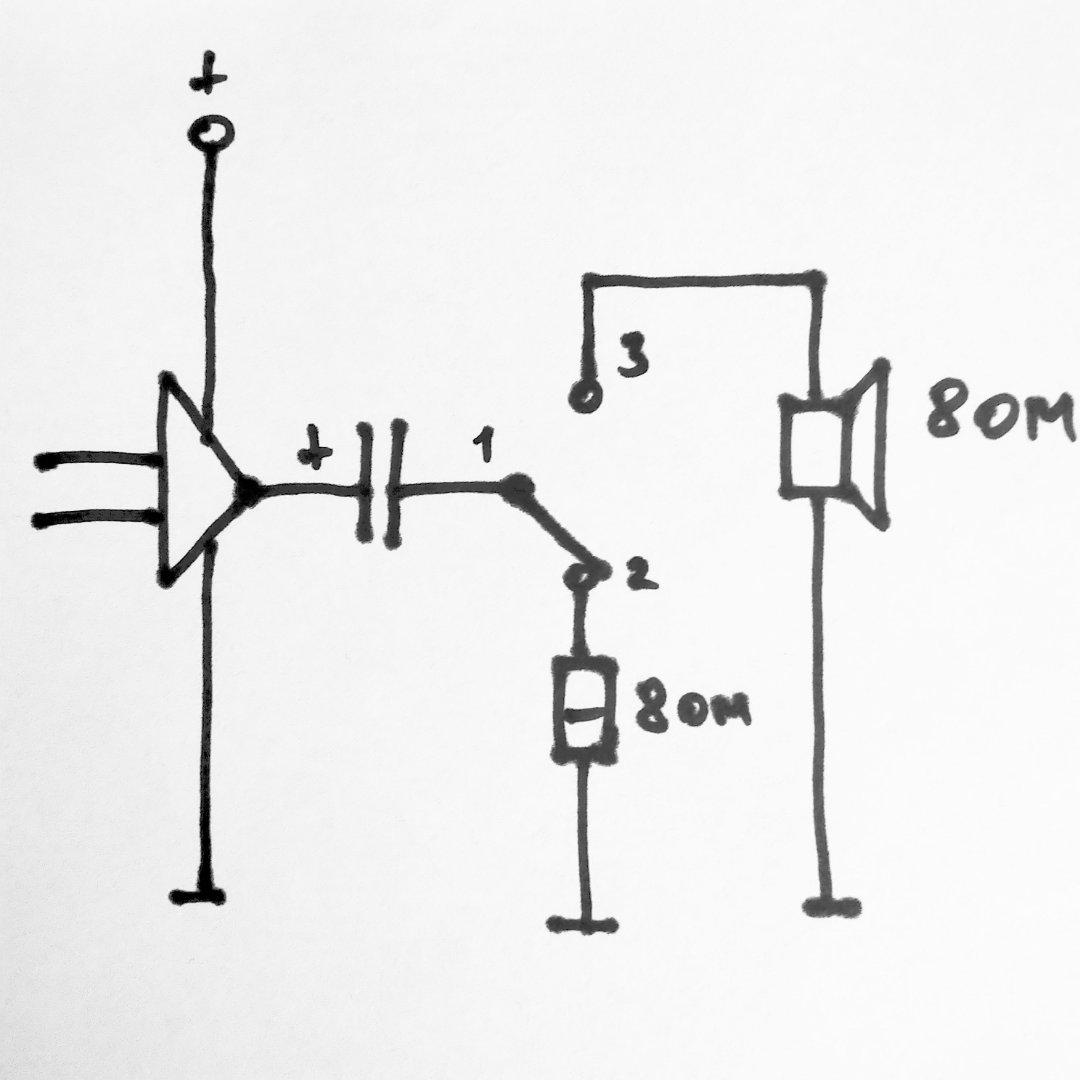

Вот схемка. Сопротивление лучше взять 30-70 Ом. У меня 47 Ом. И тишина.

[konog]

Вот схемка. Сопротивление лучше взять 30-70 Ом. У меня 47 Ом. И тишина.
Защита АС.jpg

На сколько ватт резистор?

[m-shara]

Я использовал 2-х ваттный, чисто из за механической прочности. Меньше 1-го лучше не использовать. Хоть он и работает несколько секунд, бросок тока с силой 0,3 - 1,0 А может выжечь контакт, соединяющий резистивный слой и выводы.

[Ramirez10]

Всем привет. Кто как борется с щелчками в АС при включении усилителя?

поставте електронний дросель на транисторі, там плавне наростання напруги і немає ніякого клацання при включенні. задно не треба ліпити якесь реле.

[konog]

Добрый день. Какой посоветуете? Маркировка?

[Justas*]

Любой составной (Дарлингтона) с соответствующим током коллектора. К примеру КТ827.

[Ramirez10]

я збирав і на кт815/817+кт805 (було гірше за звуком) і на bd139+2n3055. все працює без питань
