Я уже прочитал всю ветку. А я думал что Вы заказали где то поблизости, на каком нибудь заводе.

Близость оказалась в Китае

[m-shara]

Ко мне тоже Китай ближе всех

[CenteS]

Здравствуйте, может вкурсе кто за актуальные версии плат на tpa 3255 какие брать какие стороной обходить, хочу для саба купить(все что выше 200гц меня мало интересует), выбор пока что пал на вот этот вариант https://aliexpress.ru/item/100500476990 ... 4902192938

[fertovoi]

Доброго всем Здравия а как Вы смотрите на китайский плоский индуктор..... по идее должен подойти для TPA3255 пример- https://aliexpress.ru/item/100500581287 ... 4e96TX0sTS

[Roger Volver]

Удаленное сообщение

[Roger Volver]

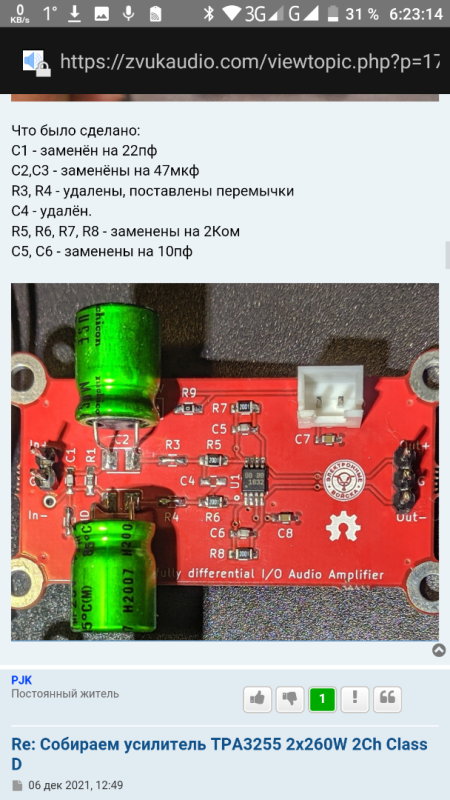

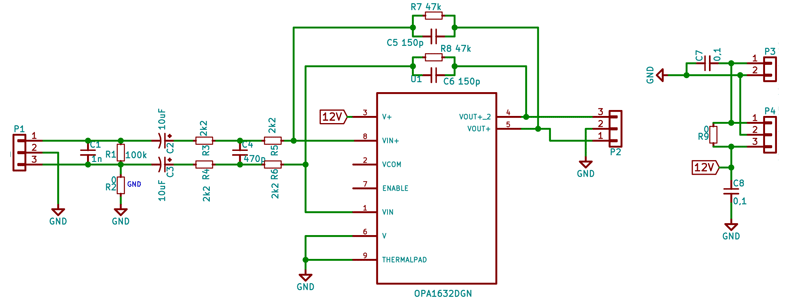

Наконец руки дошли и собрал преобразователь линейных выходов в балансные для штатного усилителя MONSOON на 4х наборах из чипдипа opa1632. Доработка произведена по материалам этой темы. В итоге на столе от сигнал-генератора работает просто великолепно. При подключении же к линейным выходам магнитолы MEKEDE M6PRO+, сигнал НА НИХ ЖЕ САМИХ сразу искажается, падает в 2-3 раза и явно ограничен сверху и снизу. Это даже без подключения питания ОУ. То есть какая то несогласованность по выходу/входу? Как побороть?

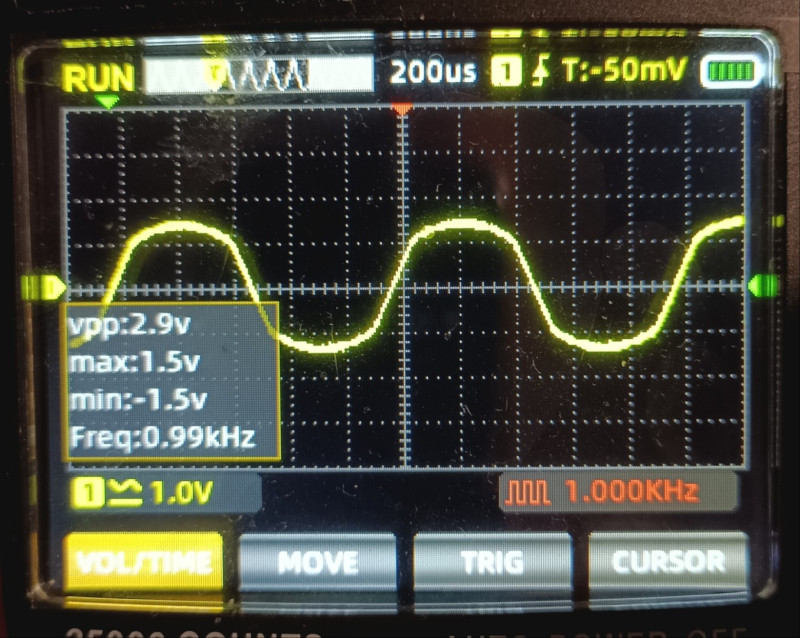

На втором фото сигнал 0дб 1000гц на линейных выходах.

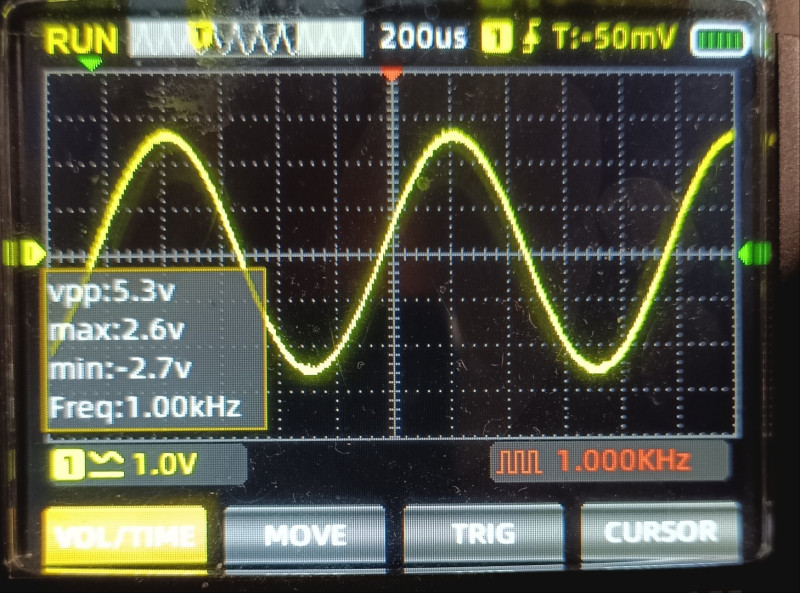

На перврм меряем тут же, но с подключением opa1632

[drmodd]

R1 какое сопротивление?

[Roger Volver]

100К.
Интересно то, что с генератора сигнал идет идеально. А с магнитолы вот такая беда (

[Sous]

там наверно один из входов заземмляется. может вы на него сигнал подаете?

[Roger Volver]

Да ну )
С генератора все ок. С магнитолы выход коверкается. Вот в чем вопрос

[mr. Dream]

У вас вихідний опір магнітоли великий. А коли живлення на операційники не подано, то на їх входах напруга обмежується "діодною вилкою" (esd protection). Звідти і приплюснута частина синуса. Подайте живлення

[Roger Volver]

Похоже на то. Выходное сопротивление великовато. Но при подаче питания ничего не меняется. Что интересно, встроенный в магнитолу унч TDA7850 сигнал не портит. Верно, похоже именно на диодную вилку

[Nube]

Всем привет! Не стал создавать новую тему, помогите новичку пожалуйста с платой TPA3255
Есть такая вот платка https://sl.aliexpress.ru/p?key=Xj36G09 на TPA3255, руки чесались что-нибудь с ней сделать, опыта в модернизации равно как и в постройке усилителей нет, читал форумы, смотрел что делают другие люди и в итоге начал ковырять усилитель. Цель стояла следующая - улучшить качество звучания данного устройства и научиться работать с паяльником.
Что было сделано:
1. Входные керамические конденсаторы аудио цепи 10мкф были заменены на электролит Nichicon muse 22мкф 25в
2. Электролиты питания 470мкф 63в были заменены на Nichicon FW 1000мкф 63в
3. Дроссели (какой-то "powerhern") были заменены на Wurth 7443631000 и перенесены на обратную сторону платы, изготовил "переходную плату" для каждого дросселя
4. Выходные керамические конденсаторы 1мкф и 0,1мкф заменил на пленку Wima MKP4 1мкф + Wima MKP4 0,01мкф
5. Выпаял операционные усилители SOP8 5532 и сделал переходник на DIP8, в настоящее время стоят AD823
6. Модернизировал систему охлаждения, пришлось пильнуть радиатор чтобы выносные операционники поместились, заменил термопасту, установил термопрокладки на DC-DC преобразователи, установил активное охлаждение.

Все заработало без проблем, качество звука нравится, слышу больше звуков чем в начальном варианте усилителя, шумов нет.... но столкнулся с проблемой - сильно задраны высокие частоты, с увеличением громкости аж уши режет) и это не смотря на то что использую низкочастотные динамики Ноэма 35ГДН62 8ом (других пока нет чтобы послушать на чем-то другом).
Подскажите куда копать?
1. Может ли проблема быть из-за того что выходных конденсаторах вместо 0,1мкф я поставил 0,01мкф? (я так понимаю это шунтирующий конденсатор)
2. Может ли проблема быть из-за входных конденсаторов Nichicon Muse?
3. Операционник AD823 может давать такой эффект?

[lgedmitry]

как мне видится:
а) надо немного придавить самый верх предом. Обычно для этого в усилителях на ТРА3255 используют конденсаторы в ООС фазоинверторных операционников на входе
б) не использовать лишних шунтирующих питание мощника конденсаторов. Помимо электролитов только две керамики по 1мкФ и всё.
в) иногда помогает 0.5мкФ МБГЧ параллельно питанию мощника воткнуть до кучи. (был у меня хороший опыт, но не с ТРА3255)
г) Насчёт выходных WIMA - пробуйте. Они вообще-то могут верх задирать.

[Nube]

как мне видится:
а) надо немного придавить самый верх предом. Обычно для этого в усилителях на ТРА3255 используют конденсаторы в ООС фазоинверторных операционников на входе
б) не использовать лишних шунтирующих питание мощника конденсаторов. Помимо электролитов только две керамики по 1мкФ и всё.
в) иногда помогает 0.5мкФ МБГЧ параллельно питанию мощника воткнуть до кучи. (был у меня хороший опыт, но не с ТРА3255)
г) Насчёт выходных WIMA - пробуйте. Они вообще-то могут верх задирать.

Спасибо за обратную связь!
1. "придавить предом" - имеется ввиду предусилителем?
2. На питании стоят 5шт Nichicon FW 1мкф 63v шунтирующих кондеров вокруг не обнаружил, плата китайская к сожалению схемы нет, поэтому сравниваю с "эталонами" т.е документацией на TPA3255
3.Тут можно подробнее, куда именно его впихнуть? (не совсем понял что значит параллельно питанию усилителя...каюсь неопытен, буду благодарен если "на пальцах" объясните
4. Попробую панасоники...валяется как раз 4 штуки!

[lgedmitry]

Спасибо за обратную связь!
1. "придавить предом" - имеется ввиду предусилителем?
2. На питании стоят 5шт Nichicon FW 1мкф 63v шунтирующих кондеров вокруг не обнаружил, плата китайская к сожалению схемы нет, поэтому сравниваю с "эталонами" т.е документацией на TPA3255
3.Тут можно подробнее, куда именно его впихнуть? (не совсем понял что значит параллельно питанию усилителя...каюсь неопытен, буду благодарен если "на пальцах" объясните
4. Попробую панасоники...валяется как раз 4 штуки!

1 да. Я писал про конденсаторы в ООС ОУ
2 ну и пусть стоят тогда, если больше ничего нет
3 между PVDD и GND. Туда же где и конденсаторы из п.2. Необязательно близко к чипу

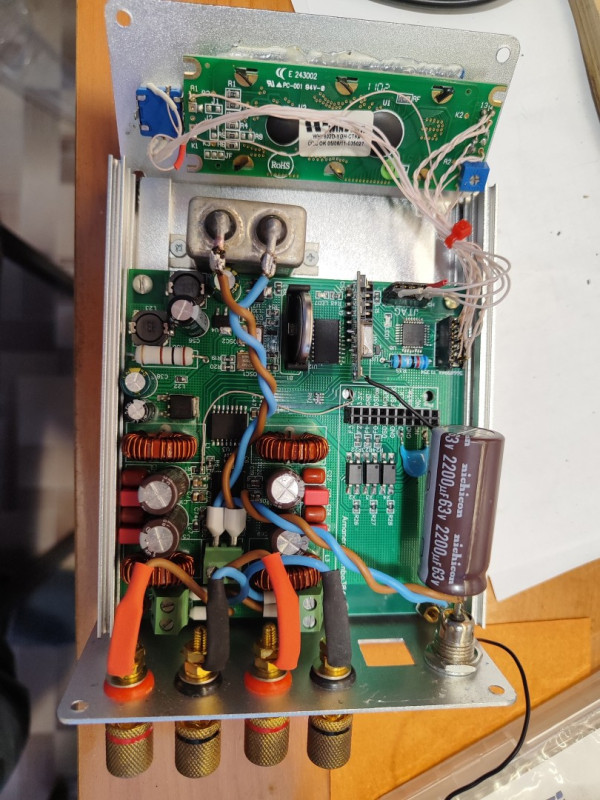

(На фото не ТРА3255, если что)

[Nube]

Спасибо! Буду пробовать!
