Усилитель Clone Purifi 2.061.P (D класс)

[Sous]

На малых громкостях разницы скорее всего не будет. А вот на средних и высоких импульсный будет лучше, как за счет сопротивления.так и за счет подавления пампинга.

[Вася-Пупкин]

Я так понимаю что в вашем случае БП с более высоким напряжением давал лучшие звучание? А в чем это проявлялось?

В усилке с питание 58 вольт как показалось мне на моё восприятие больше напора в низах было.

[president121]

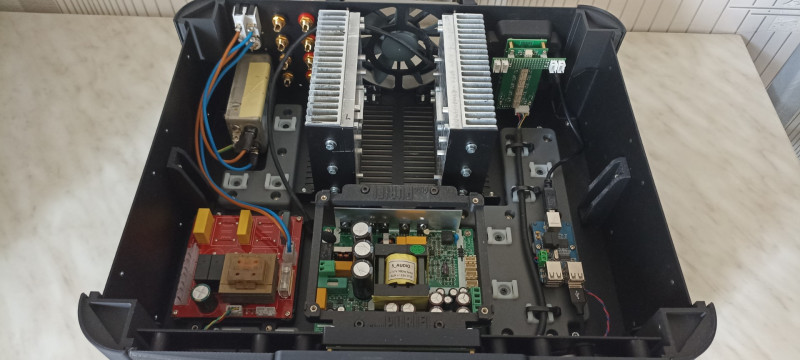

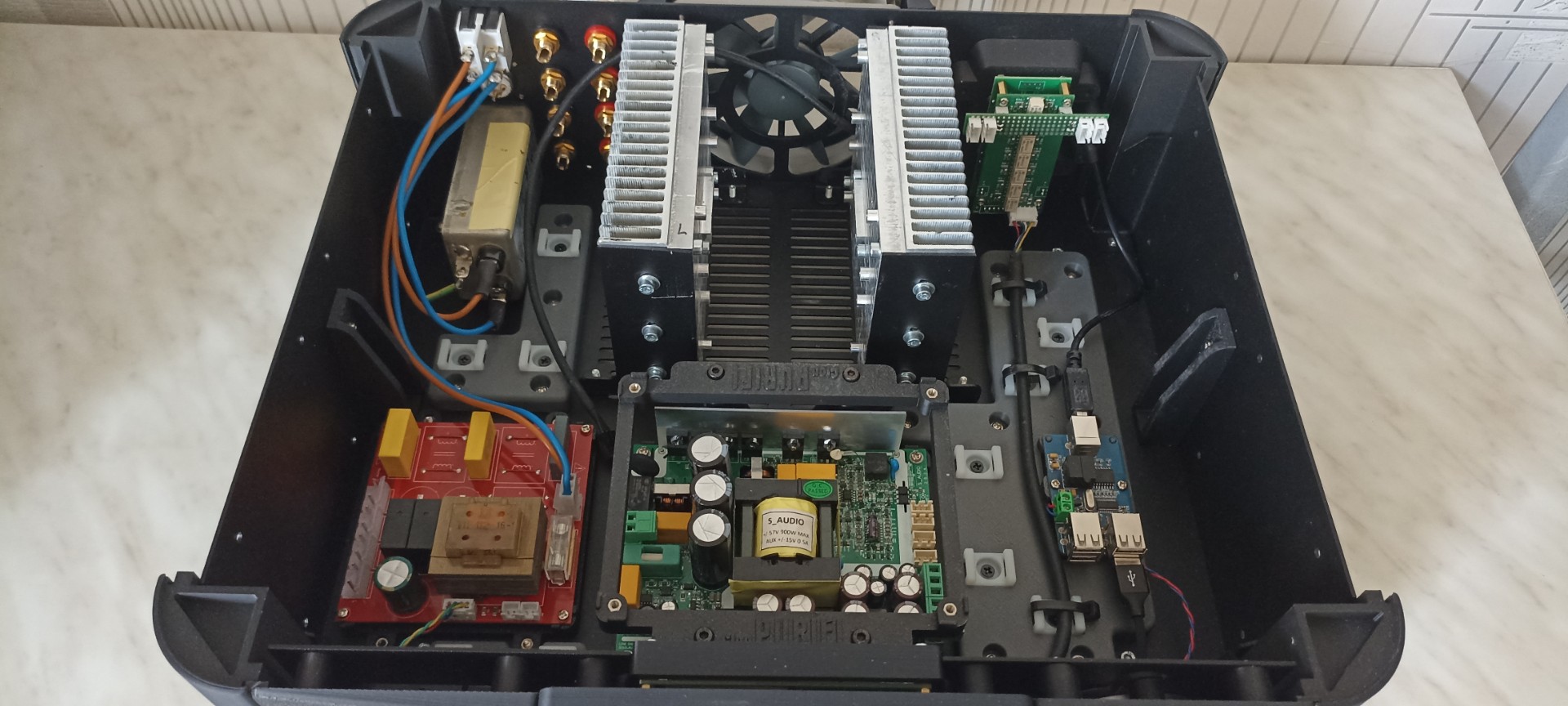

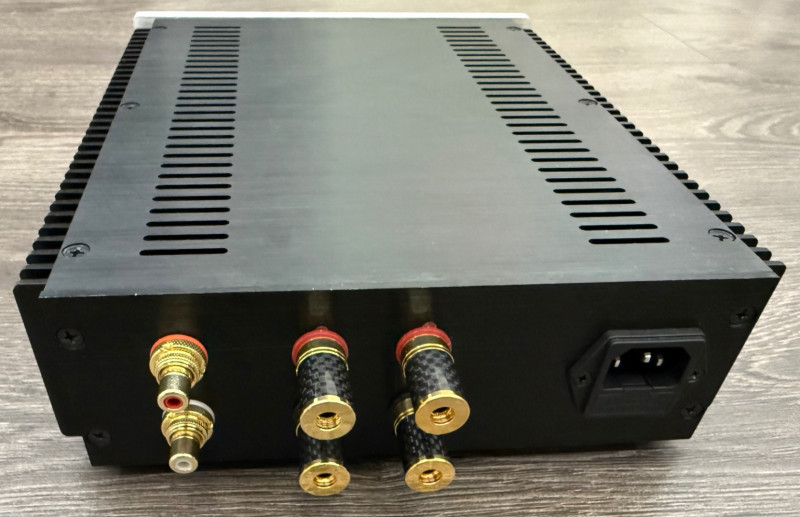

Приветствую всех. Попал мне в руки от одного хорошего человека такой не до конца законченный красавчик. Есть некоторые вопросы с которыми хочется разобраться .

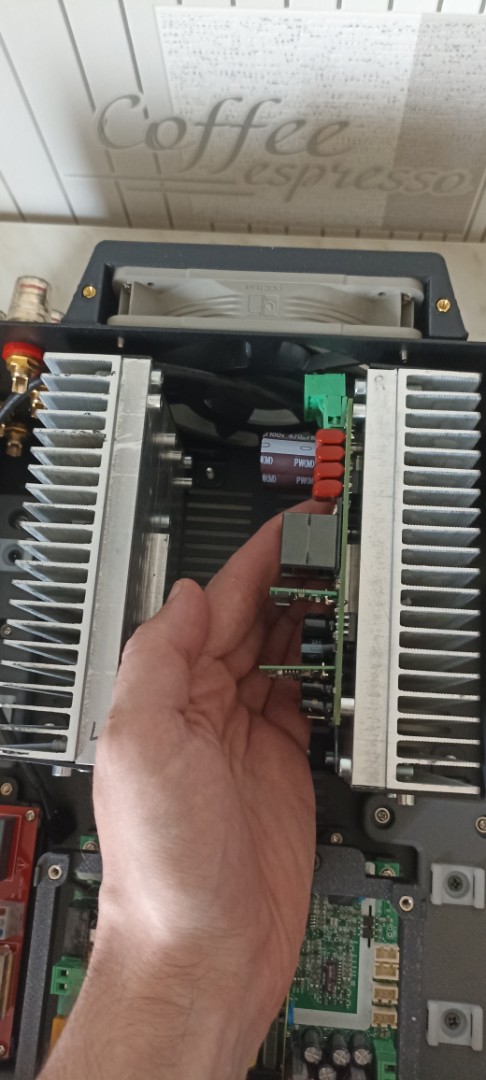

1) блоки питания могут стоять один на одном в 2 этажа . На сколько это критично ?

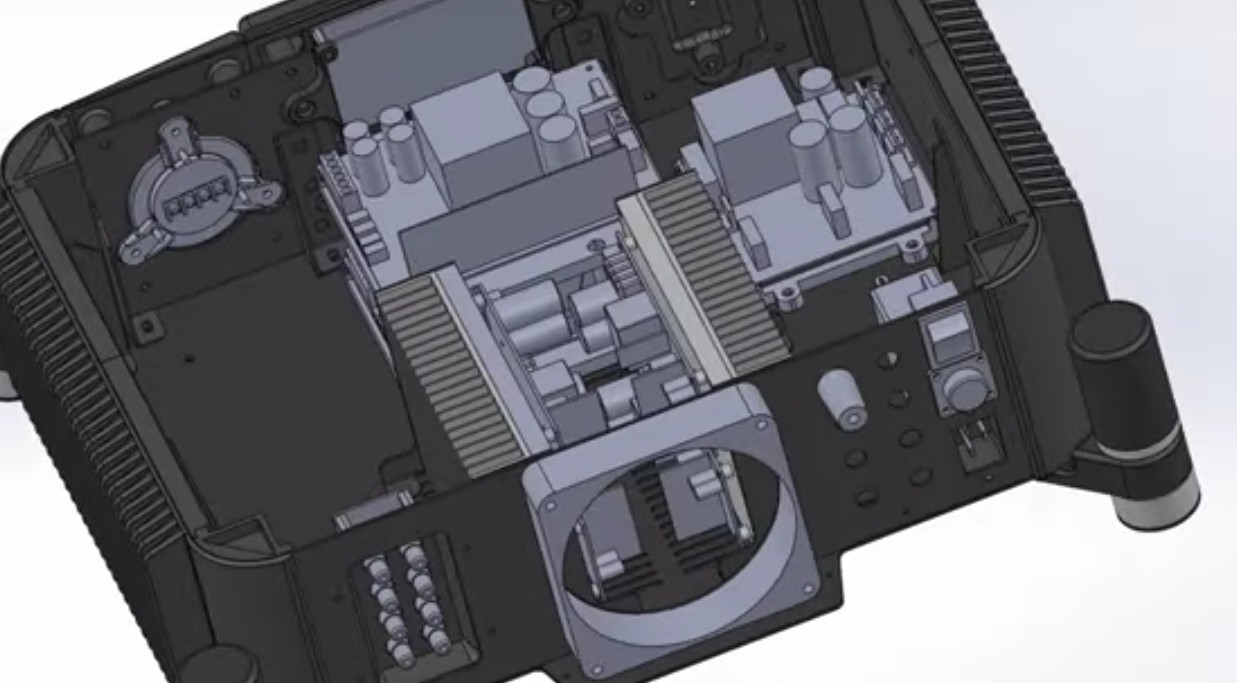

2) расположение плат усилителей находиться очень близко . Можно сказать тоже в 2 этажа . Не будет ли это давать помехи или наводки ?
Изначально делался двойное моно для биамбинга . Потом пару плат и бок питания были проданы отдельно . Осталось что на фото .

[Вася-Пупкин]

1) блоки питания могут стоять один на одном в 2 этажа . На сколько это критично ?
2) расположение плат усилителей находиться очень близко . Можно сказать тоже в 2 этажа . Не будет ли это давать помехи или наводки ?

Можно и нужно ради экономии места, а тем более у вас активная продувка корпуса.

Можно и никаких наводок там не будет, там расстояние такое что камаз ппроедет ))

[Omar]

Прирост есть.
Уже в пути вресия 2_061_HV с питанием до +/-80В. Можно будет еще поддать.
собственно из изменений - там только выходные транзисторы и конденсаторы по питанию другие, да платка конвертора.

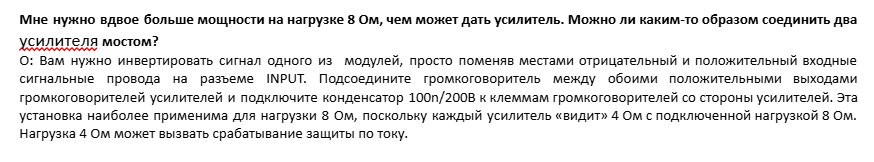

А в мост можно запускать эти усилители?

[lexey]

Можно, я тут маленько про это рассказывал.
viewtopic.php?p=37747#p37747

[Вася-Пупкин]

Всех приветствую! С праздником!
Знаю что ничего нельзя делать но руки чешутся, Юра ещё не успел до почты дойти отправить заказ, а у меня уже паяльник разогрет и куча проводов на шее ))

Юра как всегда все быстро и оперативно отправил, упаковка выше всяких похвал, положил как всегда маленьких подарков за что ему отдельное спасибище!
Закончу и отслушаю этот вариант уже в понедельник .

[Вася-Пупкин]

Закончен и этот усилитель, все как всегда поёт и играет очень хорошо.

[amateur]

Всех приветствую! С праздником!
Знаю что ничего нельзя делать но руки чешутся, Юра ещё не успел до почты дойти отправить заказ, а у меня уже паяльник разогрет и куча проводов на шее ))

Юра как всегда все быстро и оперативно отправил, упаковка выше всяких похвал, положил как всегда маленьких подарков за что ему отдельное спасибище!
Закончу и отслушаю этот вариант уже в понедельник .

Сделано очень добротно, красиво, как обычно. А вы делаете для себя или под заказ, на продажу?

[Вася-Пупкин]

Сделано очень добротно, красиво, как обычно. А вы делаете для себя или под заказ, на продажу?

Спасибо, всегда стараюсь делать хорошо, плохо само получается ))
И для себя в том числе, но я не могу определится что я хочу и какой мне больше нравится по звучанию, вот сегодня слушаю 061 и вроде как всё, нужно остановится, но у меня лежит ещё комплект для ультры, хочу собрать с Никитинским регулятором может ещё какие плюшки вставлю.
А так и под заказ и на продажу то же собираю.

[amateur]

Сделано очень добротно, красиво, как обычно. А вы делаете для себя или под заказ, на продажу?

Спасибо, всегда стараюсь делать хорошо, плохо само получается ))
И для себя в том числе, но я не могу определится что я хочу и какой мне больше нравится по звучанию, вот сегодня слушаю 061 и вроде как всё, нужно остановится, но у меня лежит ещё комплект для ультры, хочу собрать с Никитинским регулятором может ещё какие плюшки вставлю.
А так и под заказ и на продажу то же собираю.

А что вам по звуку больше понравилось, этот усилитель или на плате Птеро стерео, который вы собрали и выложили в другой ветке?

[Вася-Пупкин]

А что вам по звуку больше понравилось, этот усилитель или на плате Птеро стерео, который вы собрали и выложили в другой ветке?

Я собирал все версии которые предлагает Юрий ))
Вы знаете сложно определиться, но в фаворитах наверное все же у меня 0.65 Ультра которые, Птера звучит более музыкально и немного мягче как по мне, хотя когда я собрал стерео версию я долго не мог оторваться от прослушивания, очень зацепило звучание и некоторые композиции для меня зазвучали как-то иначе, по новому что ли, Ультра и 0.61 более строгое, чёткое звучание, низ очень глубокий, на ультре даже более глубже он. Но опять же это на моё усмотрение, может я чего-то не то слышу или не так воспринимаю))

[amateur]

А что вам по звуку больше понравилось, этот усилитель или на плате Птеро стерео, который вы собрали и выложили в другой ветке?

Я собирал все версии которые предлагает Юрий ))
Вы знаете сложно определиться, но в фаворитах наверное все же у меня 0.65 Ультра которые, Птера звучит более музыкально и немного мягче как по мне, хотя когда я собрал стерео версию я долго не мог оторваться от прослушивания, очень зацепило звучание и некоторые композиции для меня зазвучали как-то иначе, по новому что ли, Ультра и 0.61 более строгое, чёткое звучание, низ очень глубокий, на ультре даже более глубже он. Но опять же это на моё усмотрение, может я чего-то не то слышу или не так воспринимаю))

Спасибо, очень интересно. А вы пробовали собирать на платах с ТПА3255 например 3e audio или других? И если да, то можете сравнить с Юриными платами.

[Вася-Пупкин]

А вы пробовали собирать на платах с ТПА3255 например 3e audio или других?

Увы, сравнить не могу так как не имел возможности собирать другие варианты.

[Kashtan]

А что вам по звуку больше понравилось, этот усилитель или на плате Птеро стерео, который вы собрали и выложили в другой ветке?

Я собирал все версии которые предлагает Юрий ))
Вы знаете сложно определиться, но в фаворитах наверное все же у меня 0.65 Ультра которые, Птера звучит более музыкально и немного мягче как по мне, хотя когда я собрал стерео версию я долго не мог оторваться от прослушивания, очень зацепило звучание и некоторые композиции для меня зазвучали как-то иначе, по новому что ли, Ультра и 0.61 более строгое, чёткое звучание, низ очень глубокий, на ультре даже более глубже он. Но опять же это на моё усмотрение, может я чего-то не то слышу или не так воспринимаю))

Ваш опыт очень ценен. Например в пополосное усиление, на басы лучше ультра получается, а на сч-вс - пурифи?

[Вася-Пупкин]

Ваш опыт очень ценен. Например в пополосное усиление, на басы лучше ультра получается, а на сч-вс - пурифи?

Опыт у меня не такой и большой, я не последняя инстанция, у всех своё восприятие и может мне нравится то, что вам наоборот не приемлемо. Но сугубо субъективно мне по низам больше нравится Ультра версия, а модуляторы Purifi, Юрий, сейчас ставит везде, я так понимаю что на середину и верх вы спрашивали о 061 модулях, наверное я именно так бы и собирал если бы стояла такая задача.

[Kashtan]

Ваш опыт очень ценен. Например в пополосное усиление, на басы лучше ультра получается, а на сч-вс - пурифи?

Опыт у меня не такой и большой, я не последняя инстанция, у всех своё восприятие и может мне нравится то, что вам наоборот не приемлемо. Но сугубо субъективно мне по низам больше нравится Ультра версия, а модуляторы Purifi, Юрий, сейчас ставит везде, я так понимаю что на середину и верх вы спрашивали о 061 модулях, наверное я именно так бы и собирал если бы стояла такая задача.

Я ошибся, вместо «Пурифи» - птеро имел ввиду. Если Птеро музыкальнее и мягче, а ультра низко копает, то имел смысл их разделить? Вот такой посыл закладывался в мой вчерашний вопрос.
И если уж я оговорился о пурифи, а вы собирали на всех модулях, то буду признателен за ответ на следующий вопрос - я неоднократно встречал высказывания что модули Пурифи дают глубже бас, а нкоре - чёткий бас. По вашим наблюдениям это соответствует истине?

[Вася-Пупкин]

По вашим наблюдениям это соответствует истине?

Я опять вас огорчу, я никогда не заказывал Юрию ncor, только purifi, и контроль басса тут очень чёткий уж поверьте.
Нет, я все же собирал бы не на Птере верх и середину, а именно на 2.061 а низ на 3.65

[Вася-Пупкин]

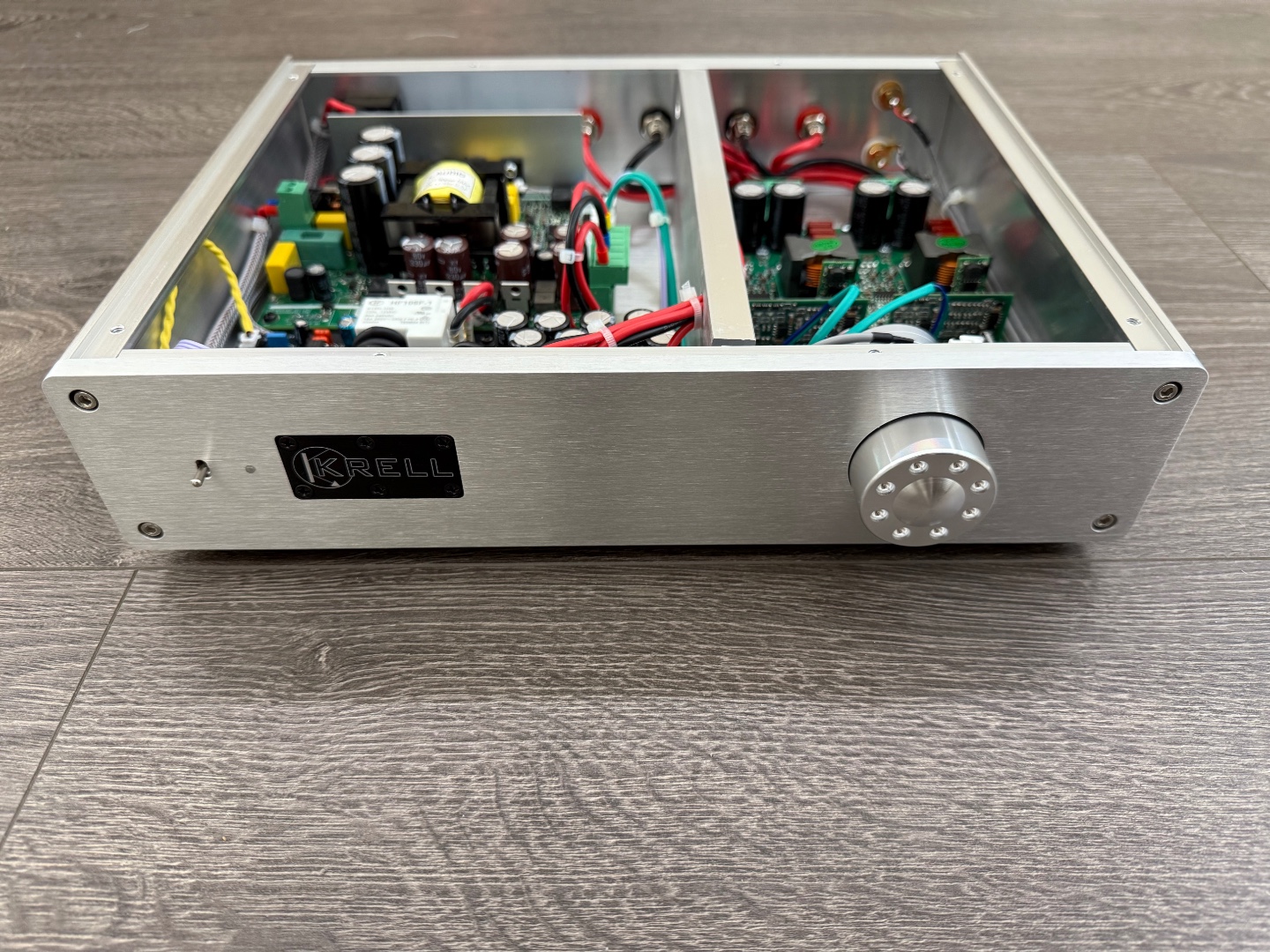

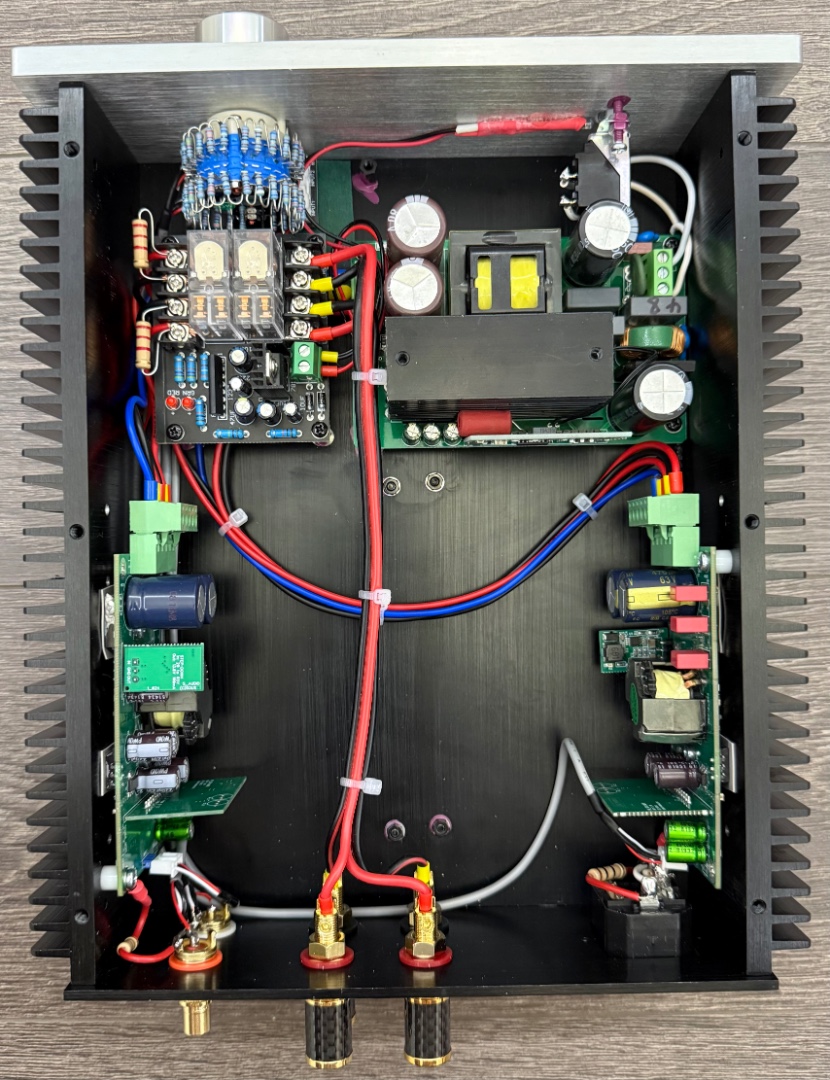

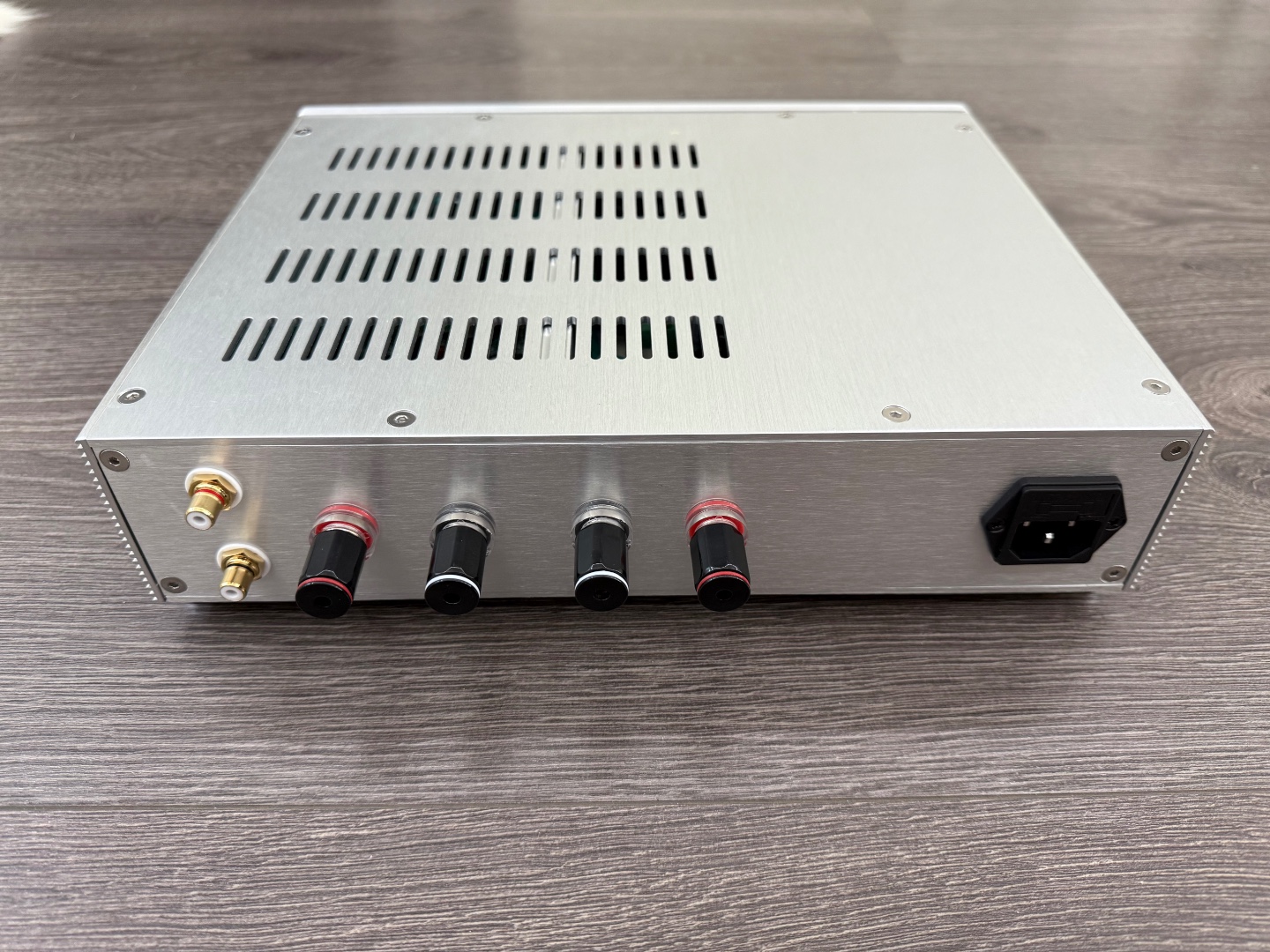

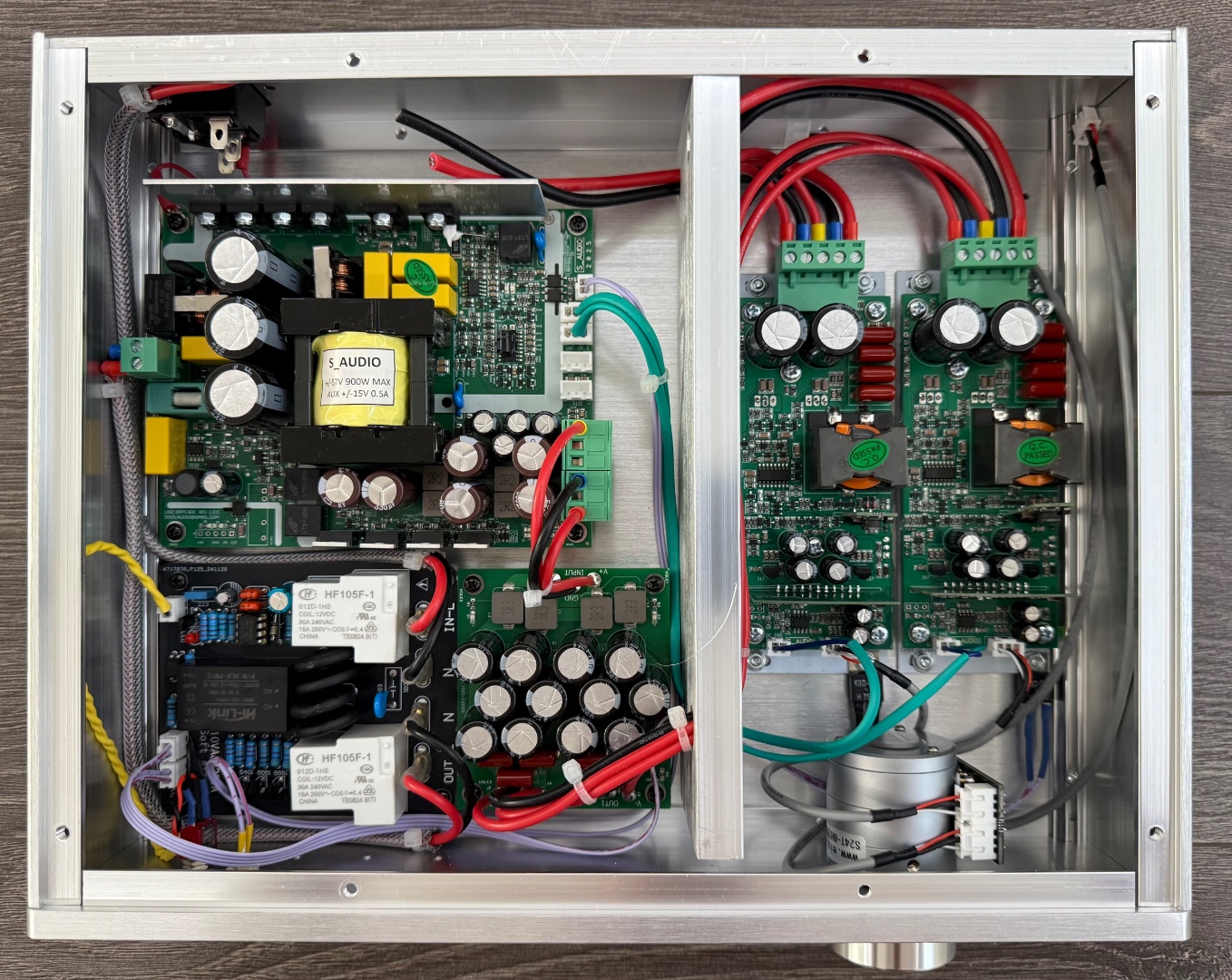

Обратился один товарищ что бы довести до ума проект который он начал, но забросил, модули ещё наверное одни из первых, те что Юра собирал в 2020 году, попало ко мне все это так сказать на фанерке, к защите отдельная плата блока питания...... ну и много других нюансов.
Версии плат 2.052 это наверное ещё ncor, если не так, Юра поправит.
Все это было внедрено в мелкий корпус и ожидание что включаешь и все поёт, а вот и нет, на выходе постоянка - 3 вольта, защита не стартует.....
Почухав затылок, вариант звонок другу отпадает, 50/50 не действует в этой ситуации, но помощь зала была к месту и Юра очень быстро ответил на сообщение и подсказал о установке доп резисторов на выход уся, старт и все поёт и играет как и должно!
Юре спасибо за оперативную помощь и советы!
Данные версии приятно удивили звуком, все чётко, прозрачно и чувствуется контроль баса.

[alexarz]

Защита так и просится в центр к выходным клеммам, уж слишком близко к РГ.
А вход правого по фото канала очень близко к сетевому разъему. Может стоило перевернуть плату?

[Sous]

Вообще защиту выкинуть и реализовать на блоке питания , помощью доп платки

[alexarz]

Ну, некоторые морально к этому не готовы. Я, например, тоже.
У меня доп. платы в блоках питания стоят, и релейную я тоже поставил.

[Вася-Пупкин]

Защита так и просится в центр к выходным клеммам, уж слишком близко к РГ.
А вход правого по фото канала очень близко к сетевому разъему. Может стоило перевернуть плату?

Я когда размечал вообще забыл о сетевом коннекторе если честно, но наводок никаких нет все тихо в колонках как собственно и всегда на Юриных модулях.
Там в центре по заказу парня для кого собирался усь, должна была стоять мелкая плата бп на 12 вольт и блютус модуль, но человек отказался, решил купить типа проверенное готовое решение от Ямахи, ну а мы имеем то что есть.

[Magnus]

а для чего резистор на сетевом коннекторе?

[Вася-Пупкин]

а для чего резистор на сетевом коннекторе?

Земля на корпус усилителя.

[masterLinza]

Обратился один товарищ что бы довести до ума проект который он начал, но забросил, модули ещё наверное одни из первых, те что Юра собирал в 2020 году, попало ко мне все это так сказать на фанерке, к защите отдельная плата блока питания...... ну и много других нюансов.
Версии плат 2.052 это наверное ещё ncor, если не так, Юра поправит.
Все это было внедрено в мелкий корпус и ожидание что включаешь и все поёт, а вот и нет, на выходе постоянка - 3 вольта, защита не стартует.....
Почухав затылок, вариант звонок другу отпадает, 50/50 не действует в этой ситуации, но помощь зала была к месту и Юра очень быстро ответил на сообщение и подсказал о установке доп резисторов на выход уся, старт и все поёт и играет как и должно!
Юре спасибо за оперативную помощь и советы!
Данные версии приятно удивили звуком, все чётко, прозрачно и чувствуется контроль баса.

"...подсказал об установке доп резисторов на выход уся" - сопротивление какое???

[Вася-Пупкин]

сопротивление какое???

Если обратить внимание на фото, то резисторы видно и их номинал - 2.2кОм, в рекомендациях от 1 до 2кОм

[Sous]

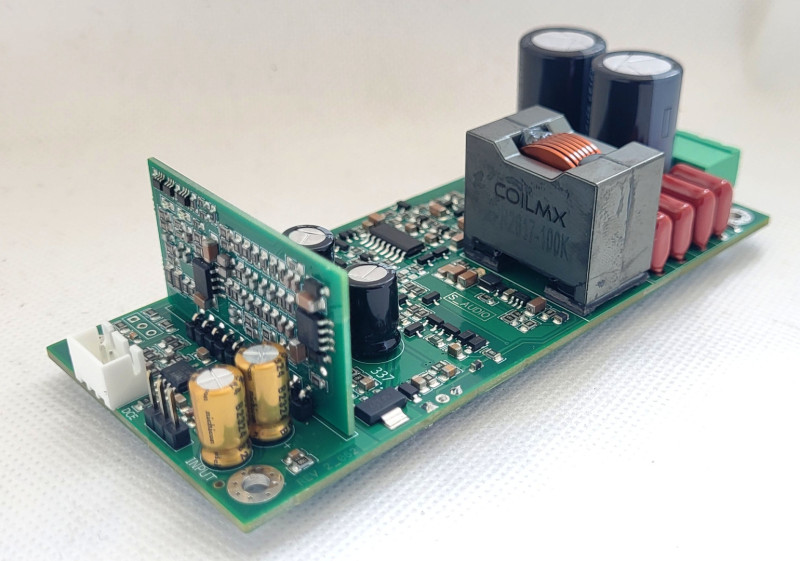

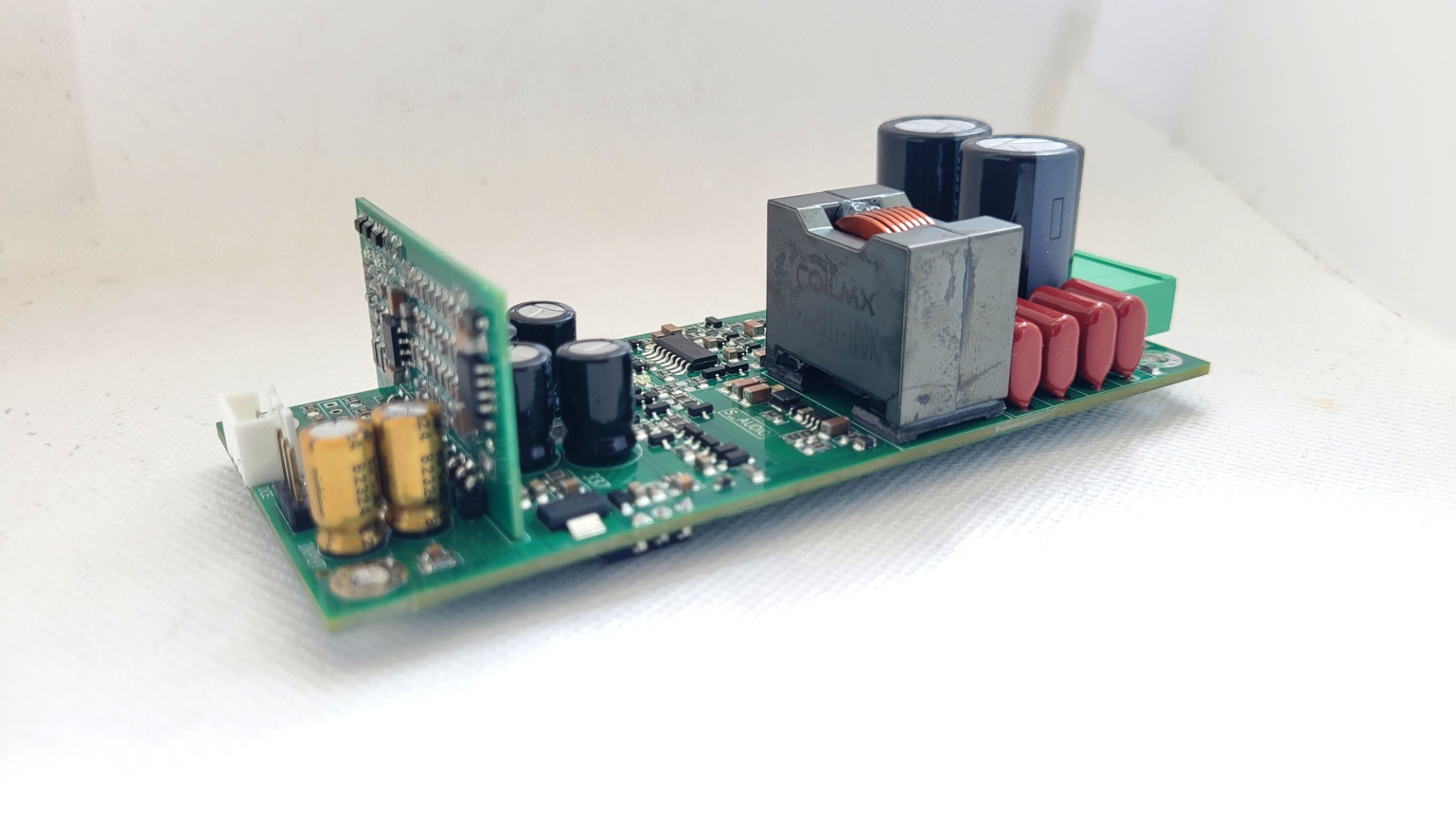

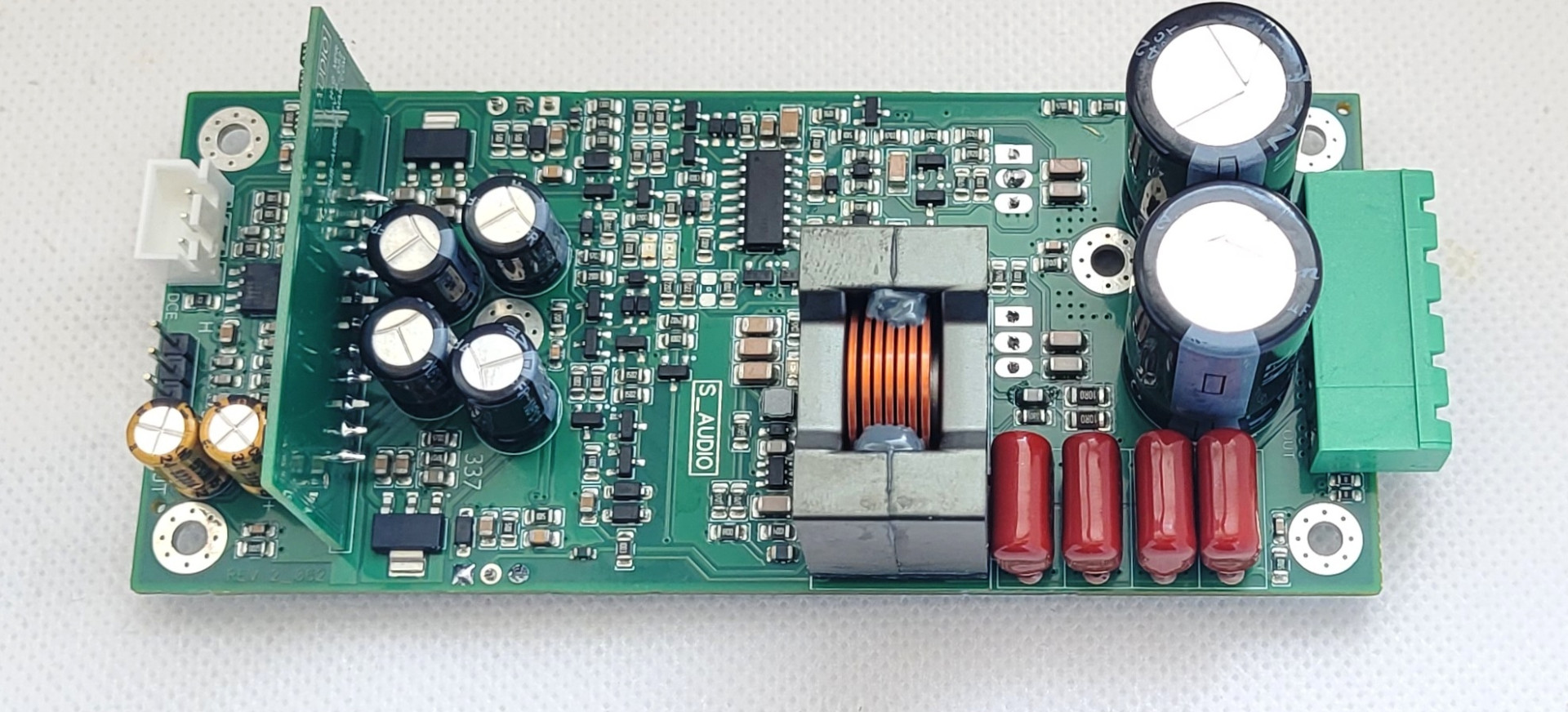

Вышла версия 2_062.
- переход на новый дроссель;
- размещение конвертера питания драйвера на основной плате;
- применены стабилизаторы питания ОУ в smd-корпусах ( ранше были в ТО-92);
- добавлен отдельный светодиод перегрузкипо току;
- на 10% повышены пороги отключения по току;
- чуть уменьшен к-т усиления;
- мелкие правки топологии.

Геометрические размеры остались прежними. Фото завтра скину

[Sous]

[Sous]

Да, забыл написать, На плату добавлен вход STBY (ON)
и теперь усилитель полностью совместим с моим блоком питания, для подключения доп систем нужен стандартный шлейф
