Усилитель звука D класса Clone purifi Hb 3.064 ULTRA

[JKS]

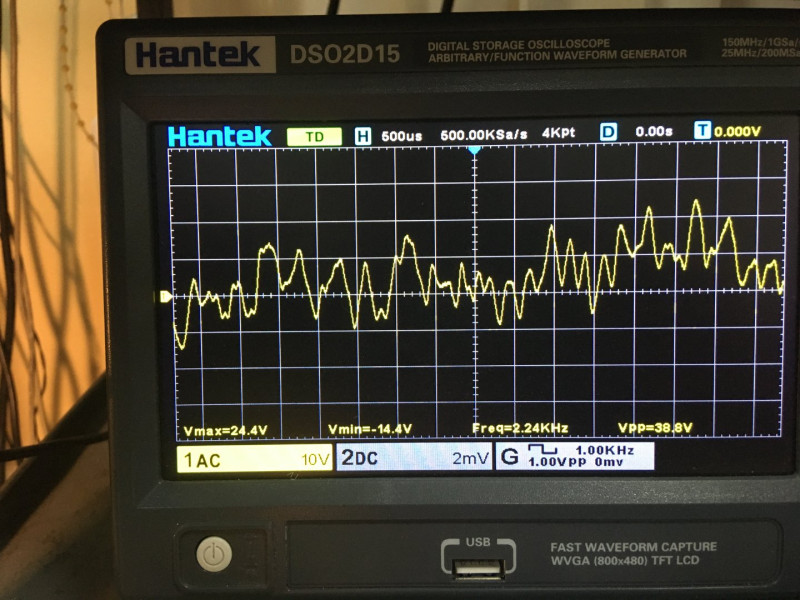

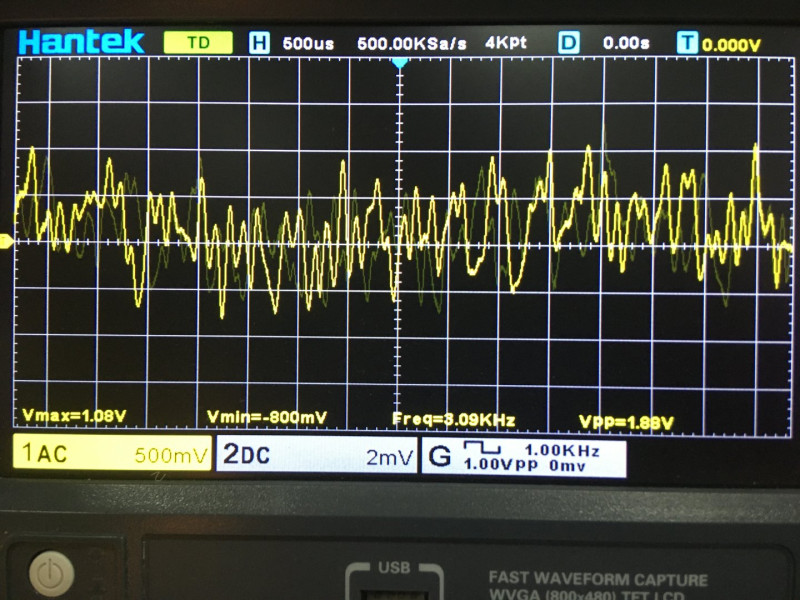

0.8 в.бп 48+-

0,8 конечно маловато. У вас же есть 3В баланса. Подайте на вход, не обязательно ждать регулятор громкости, падайте напрямую и замерьте напряжение на выходе и входе.
У меня усилитель попроще (75-100 ватт) питание +-35В. Ограничения (клиппинг) наступают при 1,5-2В на входе. Осциллографа дома нет, нашёл радиокружок в городе, там и разбираюсь с ним, вы можете и мультиметром замерить, только музыка должна быть равномерной.

По поводу номеров, озвучьте Юрию точную модификацию вашего усилителя, он всегда отвечает точные номера резисторов:

Для плат 1-вой версии нужно заменить один резистор на основной плате, - 1800 Ом -
установить 1200, R14

Мне ответил..

[vovan230863]

Justas* спасибо за ответ.резисторы заказал придут примерно через месяц.попробую.

[vovan230863]

Justas* привет еще раз а вы случайно не знаете какое должно быть входное напряжение .и еще вопрос если можно.через что вы слушаете и какой у вас выходной сигнал

[Justas*]

У меня два источника. В обоих выход 0дБ – 2В RMS. Выходы не балансные (RCA).
Клона нет. Куча своих усилителей, плохих и не очень.
По поводу входного напряжения (чувствительности) лучше спросить у автора или измерить самому.
На выход усилителя цепляете нагрузку (4 или 8 Ом) и осциллограф. На вход подаёте синус с генератора. Доводите регулятором громкости уровень сигнала на входе, до появления ограничения на выходе.
Измеряете вольтметром входной сигнал.

[Sous]

Я же вам скинул ссылку со схемой, и что надо делать.
Меняйте указанные резисторы парой, номиналы кратно 2 измените.
Все.
Если вам этот вариант не подходит - не ленитесь потратить 30секунд на поиск формулы входной чувствиетльности усилителя.

[Sous]

Еще и флудите в теме постоянно. Есть же тема про LITE модули.

[super_sun]

Делаете на заказ этот усилитель ?

[Magnus]

Как убрать помехи от дополнительного блока +/-15В здесь viewtopic.php?p=22535#p22535

Приветствую! А для чего используете 2 блока питания на 15 вольт. 2 по 48 понятно, но не понятно для чего 2 на 15В

[Alex]

На каджый канал отдельный блок, двойное моно что бы было.

[Magnus]

А Clone purifi Hb 3.064 имеет мягкий запуск или нужно реле задержки обязательно городить? Вроде не видел на классе D реле.

[Alex]

Что вы подразумеваете под мягкий запуск?

[Magnus]

хлопки на выходе при включении

[Alex]

Там нет хлопков

[Magnus]

Там нет хлопков

Спасибо за оперативность. Я подписался Очень нравится ваш канал.

[Magnus]

Кто-нибудь собирал в корпус BRZHIFI BZ2109 Внешний
Размер: 212*257*90 мм.
Внутренний Размер: 160*246*84 мм.
Размер радиатора: 246*84*25 мм.

3ю версию? Очень компактный и вроде бы все блоки питания влазят. Мне для оконечника было бы супер.

[labaispauda]

Привет,
есть просьба. Можете кто нибудь зделать тест в мостовом режиме?
Спасибо.

[Sous]

3 версию мостом не использовал.
Но вот авто реализация плат версии2_06, мост
https://youtu.be/aPxUWPF8PRg

[labaispauda]

Спасибо за инфо.

[Igorvolikov]

Теоретический вопрос.
Известны ли случаи использования данного усилителя с линейными блоками питания?

Очень интересует - есть ли разница в звучании и какая?

[Alex]

Чисто теоретически разницы быть не должно.

[Sly_ua]

Чисто теоретически разницы быть не должно.

Доброго дня. Можна зв'язатись з вами в приваті, тут або sly_ua@ukr.net. Дякую

[Igorvolikov]

А я вот как раз "в другую сторону" опечален.
В том что усилитель будет нормально работать от импульсников - особых сомнений не было никогда.
И если у вас ЦАП, усилитель, CD и на этом все - то тоже наверняка никаких проблем.

А вот если у вас хорошие винтажные:
- Винил с фонокорректором
- Бобинник
- Касетник
Вот тогда полная попа. Разбираясь в причинах бессрочной гибели всего аналогового звука в моей системе, скрестил сегодня осциллограф с фонокорректором...
На входе 40 милливольт ВЧ шума и грязи. Не реагирует ни на что ((( ни на закорачивание входа, ни на подключение/отключение межблоков.
Реагирует только на выключение из розетки двух комплектов народных блоков питания.

Закончив с корректором вспомнил про усилители воспроизведения и полез в мафон - там амплитуда поменьше, около 20 милливольт.

Раз пошла такая пьянка - продолжил с фонокорректором и всей остальной техникой, которая возле аудиосистемы.
Миникомпьютер возле телевизора - 10 милливольт амплитуда )))
Сам телевизор около 5 милливольт.
Далее самое смешное - включил давно забытый FX-502 с родным БП ))) 30 милливольт! Народный усилитель!

Получается - даже очень хорошая винтажная техника не была готова к такому количеству ИИП вокруг (((
Телевизор и комп "задушил" C-L-C фильтрами - чисто получилось.

А вот с усилителем что делать - пока не ясно.
Оттого и вопрос.

[Alex]

Ставить фильтр для винтажа.

[Sous]

хороший блок шуметь не будет. а так да,у меня на столе усилитель на народном блоке, если нужно что-то посмотреть осциллографом - приходится отключать,так как иголки наводит

[gelert]

Сучасні ІБЖ принципово женуть перешкоду, це природно і з цим маємо жити. Бо при частоті перемикання в сотні кілогерц фронти апроксимуються синусом в сотні мегагерц і боротьба з цим відповідна.
Звичайний, на перший погляд LC-фільтр в цьому випадку вже не те саме, що низьких частотах, бо попереду стають паразитні параметри його елементів. Це по-перше. По-друге — пряме випромінювання в етер. Схожу проблему я вирішив в якоїсь мірі LC-фільтром, якщо не помиляюсь, 8-го порядку, розміщеного в окремому екранованому блоці. Конденсатори були керамічні, індуктивності — одношарові на фериті. І щільне екранування окремих ланок всього ланцюга фільтру.
Доречи, колись слухав приймач Р399, який живився від ІБЖ. Чутливість з антенного входу була десь мабуть 1мкВ, антеною був шмат дроту метрової довжини і був він поряд із тим ІБЖ, перешкод в робочому діапазоні не чув. Мізки відмовлялись в це повірити, але... В ті часи ІБЖ були ну дуже екзотика. Натомість виконання було на найвищому рівні з врахуванням усіх вимог по ЕМС.

[IT-Prof]

Вы хоть прочитали то что сами написали прежде чем публиковать?

[Sous]

Дело точно не в стабилизации, а в целом в качестве изготовления/настройке и комплектующих. Можно сделать хороший блок, но он не будет стоить 30 долл. Тут нужна точная настройка каждого и детали получше.

[Igorvolikov]

Сучасні ІБЖ принципово женуть перешкоду, це природно і з цим маємо жити. Бо при частоті перемикання в сотні кілогерц фронти апроксимуються синусом в сотні мегагерц і боротьба з цим відповідна.
Звичайний, на перший погляд LC-фільтр в цьому випадку вже не те саме, що низьких частотах, бо попереду стають паразитні параметри його елементів. Це по-перше. По-друге — пряме випромінювання в етер. Схожу проблему я вирішив в якоїсь мірі LC-фільтром, якщо не помиляюсь, 8-го порядку, розміщеного в окремому екранованому блоці. Конденсатори були керамічні, індуктивності — одношарові на фериті. І щільне екранування окремих ланок всього ланцюга фільтру.
Доречи, колись слухав приймач Р399, який живився від ІБЖ. Чутливість з антенного входу була десь мабуть 1мкВ, антеною був шмат дроту метрової довжини і був він поряд із тим ІБЖ, перешкод в робочому діапазоні не чув. Мізки відмовлялись в це повірити, але... В ті часи ІБЖ були ну дуже екзотика. Натомість виконання було на найвищому рівні з врахуванням усіх вимог по ЕМС.

А как правильно рассчитывать CLC фильтры? Как понять - на какой частоте режет и.т.д.
Ну вот например беру и делаю (из того, что есть для миниПК) две X2 емкости по 0,68мкф между ими ставлю синфазник 2x10мгн.
Будет такой работать?

[ms142]

Работать-то будет, вопрос - как?
Во-первых, надо измерить спектр помех (желательно при разной нагрузке и разном входном сигнале) от БП и потом рассчитать фильтры.
Во-вторых учесть, что помехи м.б. не только синфазные, но и дифференциальные.
В-третьих, не забыть, что эти самые помехи могут пролазить куда не надо самыми разными путями, например по воздуху.
Ну и так далее.

[gelert]

Обʼємне питання, тут буде офтоп, але наважусь.
Тут хочу зробити кілька уточнень. Існує декілька метод боротьби з перешкодами. Один з них — віддалення по частоті очікуваної перешкоди від корисного каналу. В нашому випадку це відбувається заздалегідь. Ну дійсно, частота перетворення ІБЖ зараз має значення більше 60кГц якнайменш. Мало кого здивує зараз значення порядку 200-500кГц. Аналізувати достеменно отриманий спектр особливого сенсу немає, досить визначитись з мінімальною частотою перешкод, бо послабивши її, всі решта будуть ще менше. Таким чином перша складова в спектрі буде частота перетворення БЖ. Вона буде презентована складовими, апроксимуючими фронти комутації, тими, що у сотнях МГц. Ми навряд чи їх взагалі побачимо, а тим більш почуємо, але вони присутні під час і за часом комутаційних фронтів. Вони точно не пройдуть в наш тракт, аби тільки не спричинили чогось на кшталт паразитного детектування і зміщення робочої точки чогось там. Звичайно, будуть наявні інтермоди виду F=fc+/-2fк. Це ті самі “голки”. Здавалось би, тут не важко задавити таку високу частоту, але... Ці ж “голки” сформовані складовими в десятки-сотні мегагерц. І на цих частотах маємо таку картину. Паразитна ємність дроселю, наприклад 5пФ (хай навіть в сумі із монтажною). Реактивна складова Xc на частоті 100МГц — 318Ом!!! То який сенс в такому дроселі, як він зашунтований таким опором? Те ж саме маємо із конденсатором, де його реактивний опір паразитної індуктивності порівняний (а бо навіть більше) з опором суто конденсатора. При таких параметрах фільтр вже не фільтр взагалі.
В підсумку можемо визначити основні вимоги для такого фільтру. Дроселі мають бути лінійними, одношаровими з максимальним віддаленням виводів для отримання мінімальної власної паразитної ємності. Окремі CL-ланки повинні бути екранованими між собою. Конденсатори мають бути коаксіальними, прохідними, керамічними, якими поєднуються індуктивності. На крайній випадок хоча б хай будуть СМД. Відстань від поверхні індуктивності до поверхні екрану - порядку 2-3 діаметра осереддя дроселю. Номінали підраховуються он-лайн калькулятором для фільтрів для ІБЖ, яких в інеті на любий смак.
Звісно, це буде прикінцевий фільтр, до нього має бути більш звичайній, з індуктивностями хоч в генрі і електролітами LESR хоч в тисячі мікрофарад, який все це ВЧ-сміття легко пропускає. Зауважте, все це повністю витікає і відповідає загальним принципам конструювання.
Якщо що, спробую знайти і сфоткати приклад готового промислового вузла подібного призначення для наочності. І так, на порідненому ресурсі я щось схоже викладав. Тоді ще з цифрами і осцилограмами.
