Усилитель на модулях PTERO TAS5342

[Sous]

В большинстве случаев мощность ограничена на первичной стороне, потому при снижении напряжения ток по выходу будет увеличиваться

[moneron]

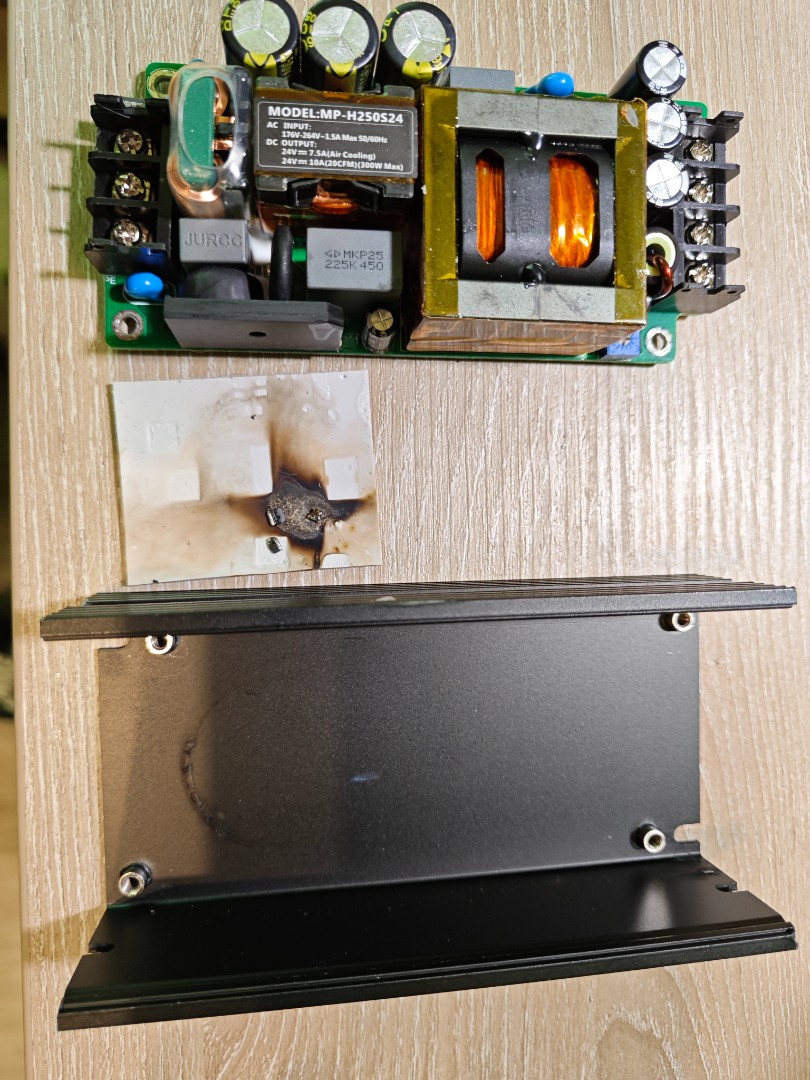

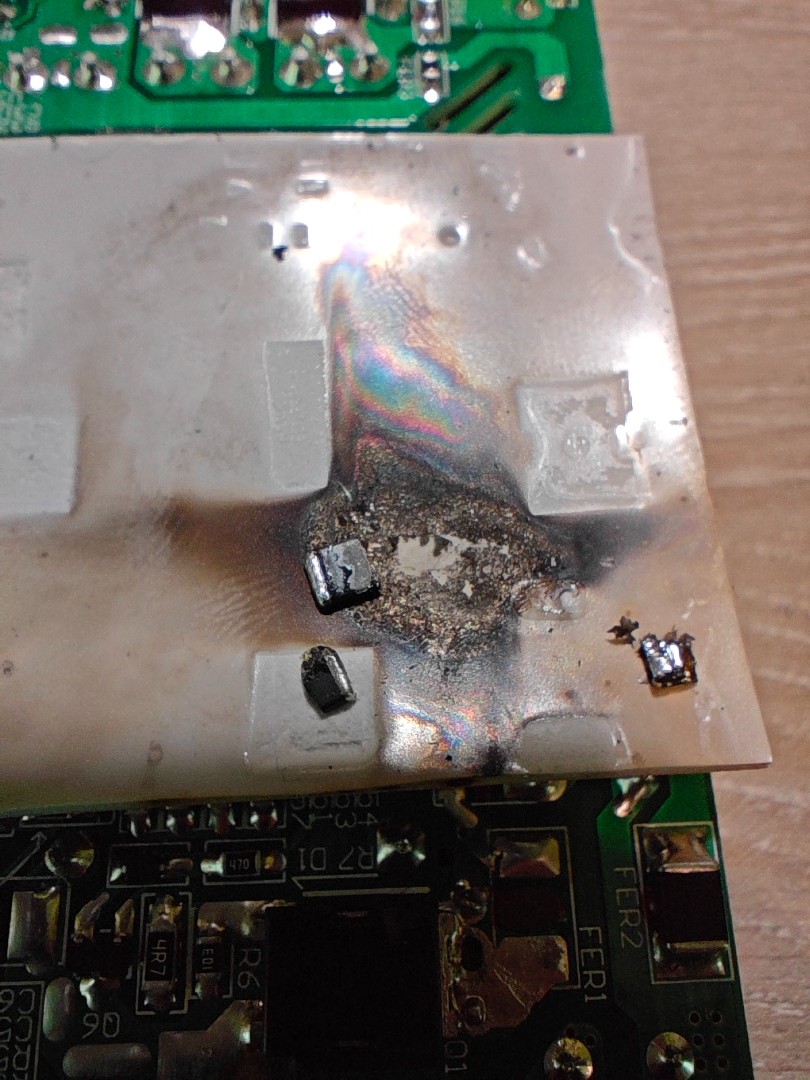

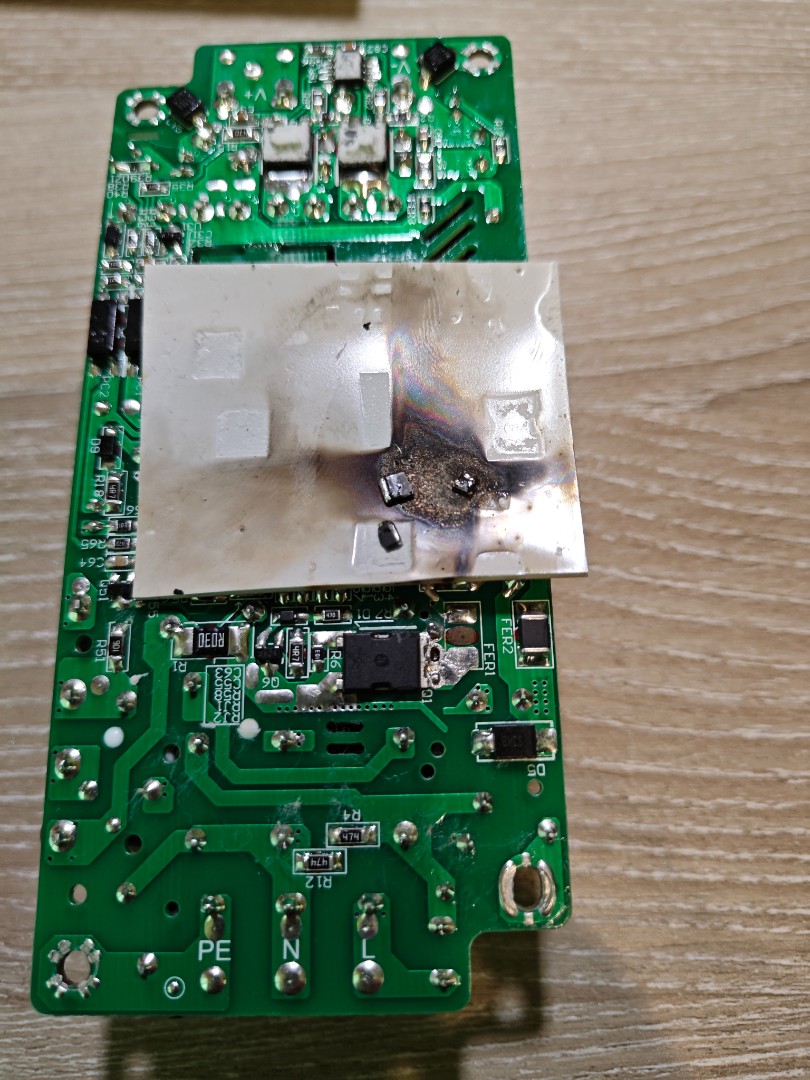

Приобрел блок питания для PTERO TAS5342
при первом включении блок питания взорвался и задымил.
При разборе блока питания выяснилось что потерпел фиаско элемент похожий на диод.
Определить не представляется возможным, он разлетелся на кусочки.
Если кто-нибудь разбирал этот блок, подскажите пожалуйста какой элемент разорвало? На плате он подписан как FER1

[tabachka]

Юрий, ещё вопросы:
1. Последняя ревизия TAS5342 моно? И ткните носом в финальный документ на моно (если он есть, не нашёл).
2. Планирую систему 2.1. Две платы (плата стерео на полочники + плата моно на саб). Питание от одного источника 30v. Надо ли соединять "мастер-слейв"? Или "слейв- слейв"? Какие могут быть подводные камни для такого случая (тема не раскрыта)?
С уважением,

[tabachka]

... элемент похожий на диод.

Не, диод это D.
FER... може дроссель? очень похоже

[Sous]

Моно платы 1_03.
стерео платы 1_032 уже не нужно соединять контакты слейв. В случае 2и 1 дополнительных соединений тоже не нужно.

[tabachka]

Моно платы 1_03.
стерео платы 1_032 уже не нужно соединять контакты слейв. В случае 2и 1 дополнительных соединений тоже не нужно.

Но мне придется соединить виртуальные земли стерео платы и моно. Возможно, дую на холодное... проблемы не будет?

[Sous]

все ок

[Justas*]

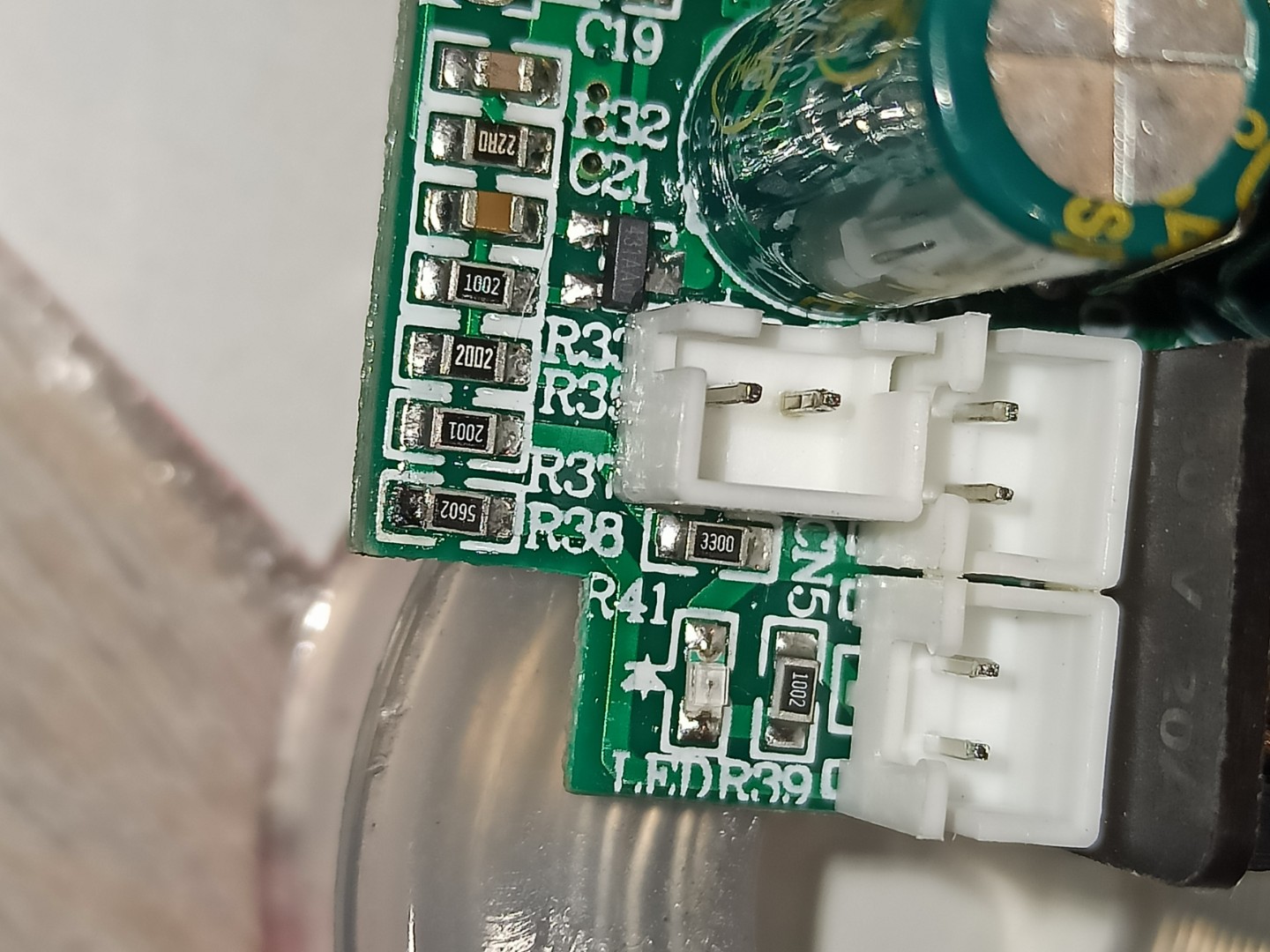

подскажите пожалуйста какой элемент разорвало? На плате он подписан как FER1

Может помочь обратный инжиниринг. Рядом есть целый FER2.
Возможно это SMD дроссель. FEB — Ferrite bead — Ферритовый фильтр.
Но нужно искать первопричину, он не просто так взорвался.

[lexey]

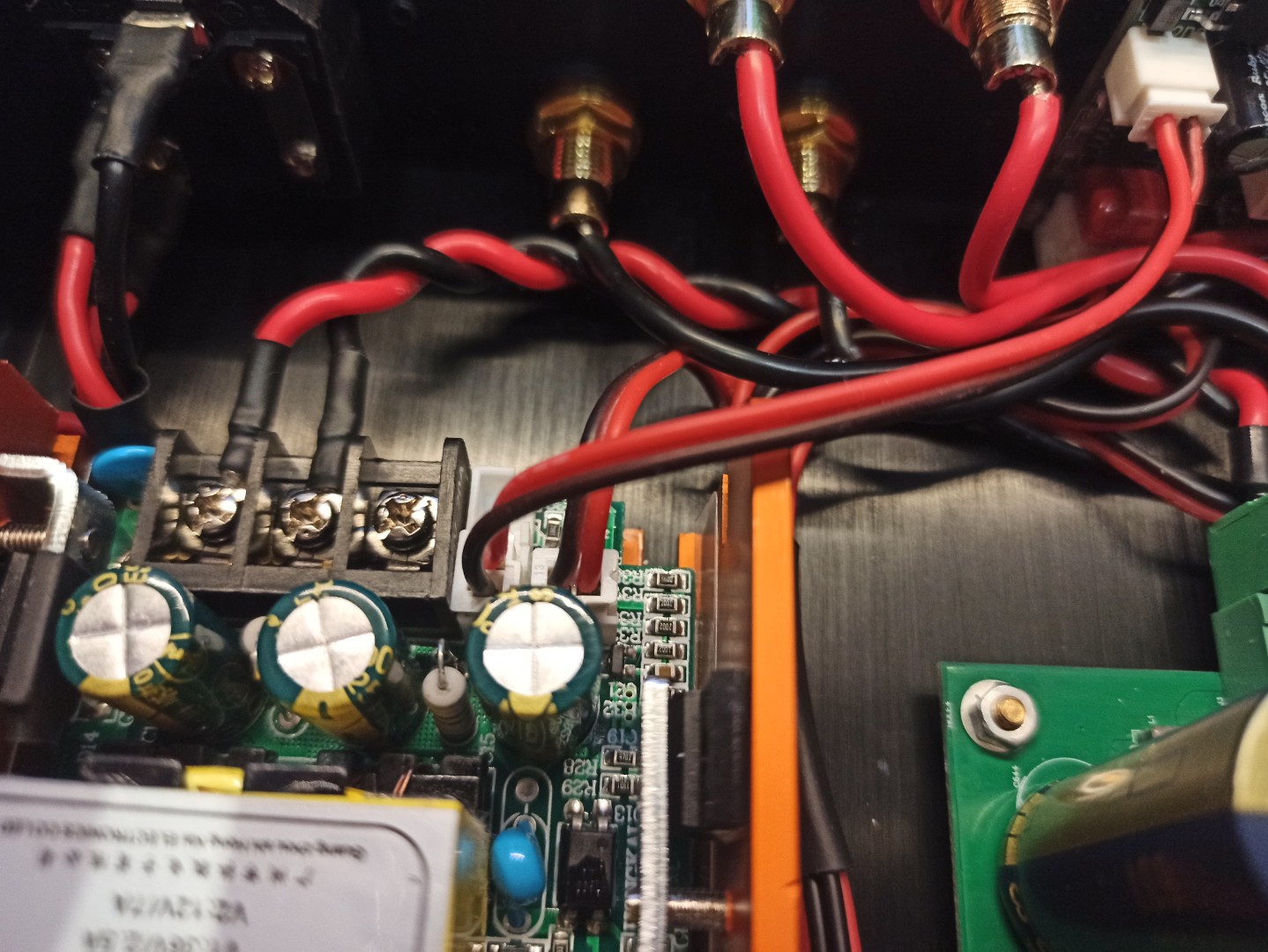

Закончил собирать усилитель. Он был собран, но мне кое что не нравилось.
Что я доделал.

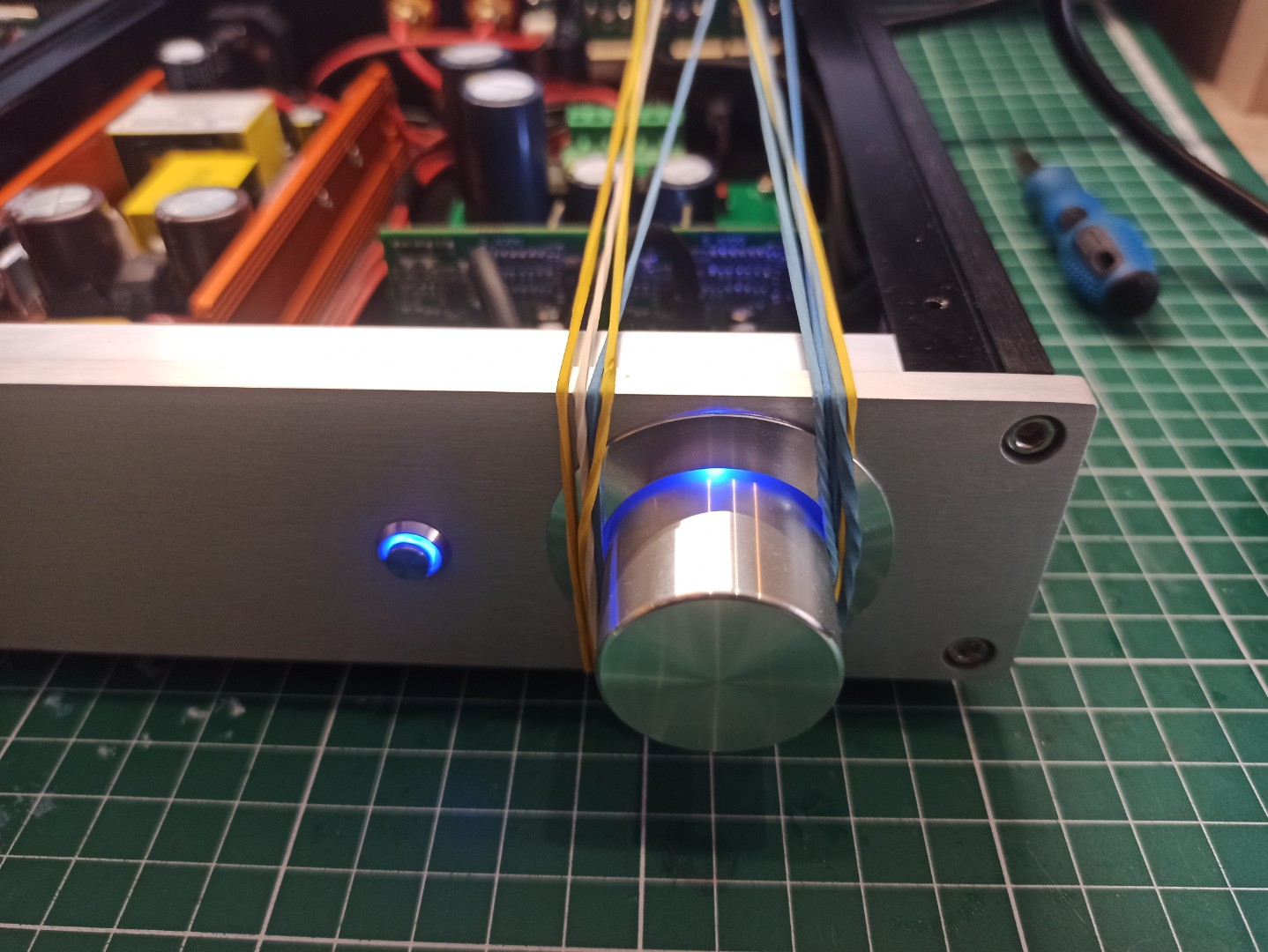

1е. Я приклеил металлическое кольцо. Кое где немного просвечивается светодиод, не критично. Главное клей не вылез.

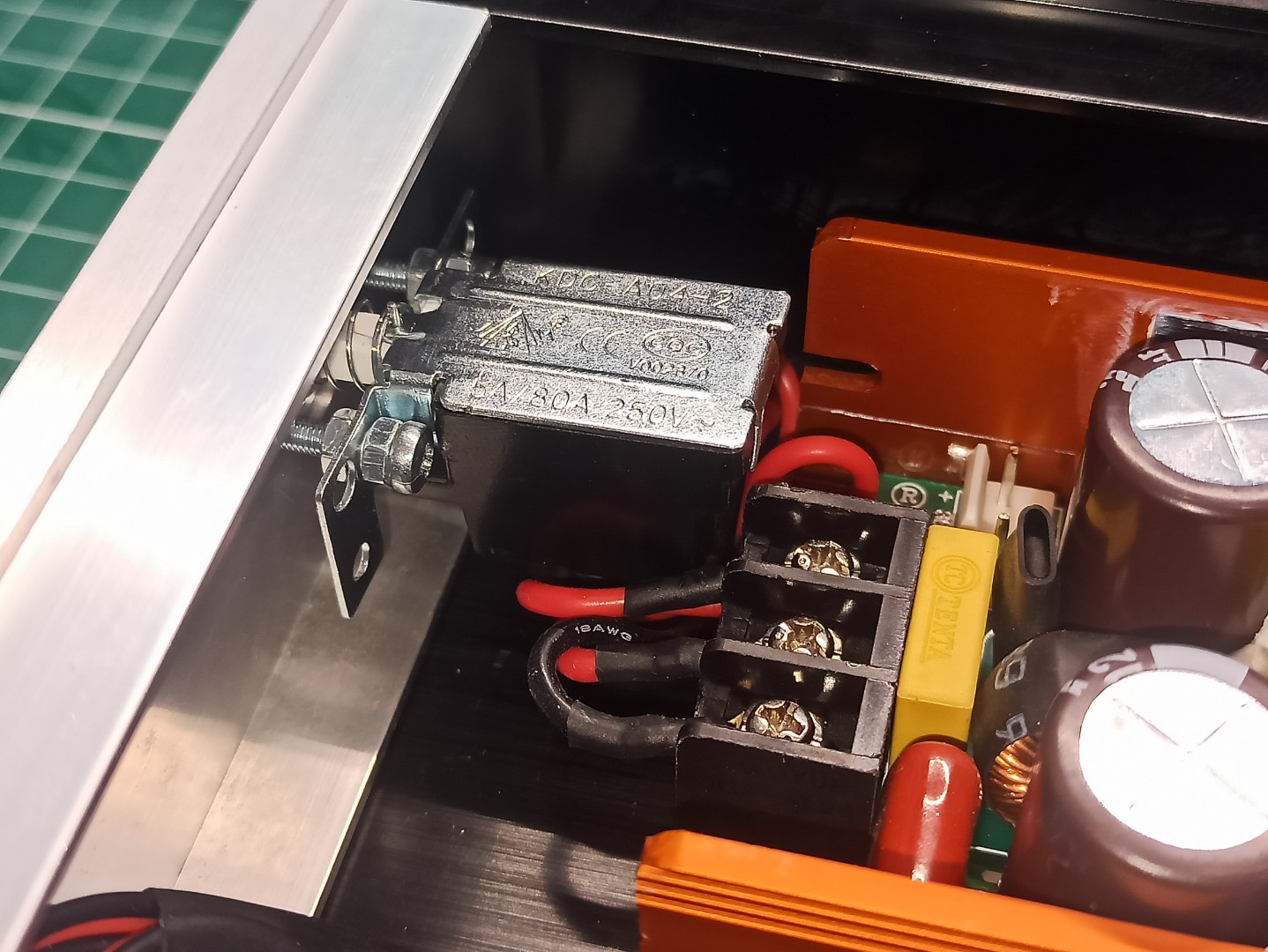

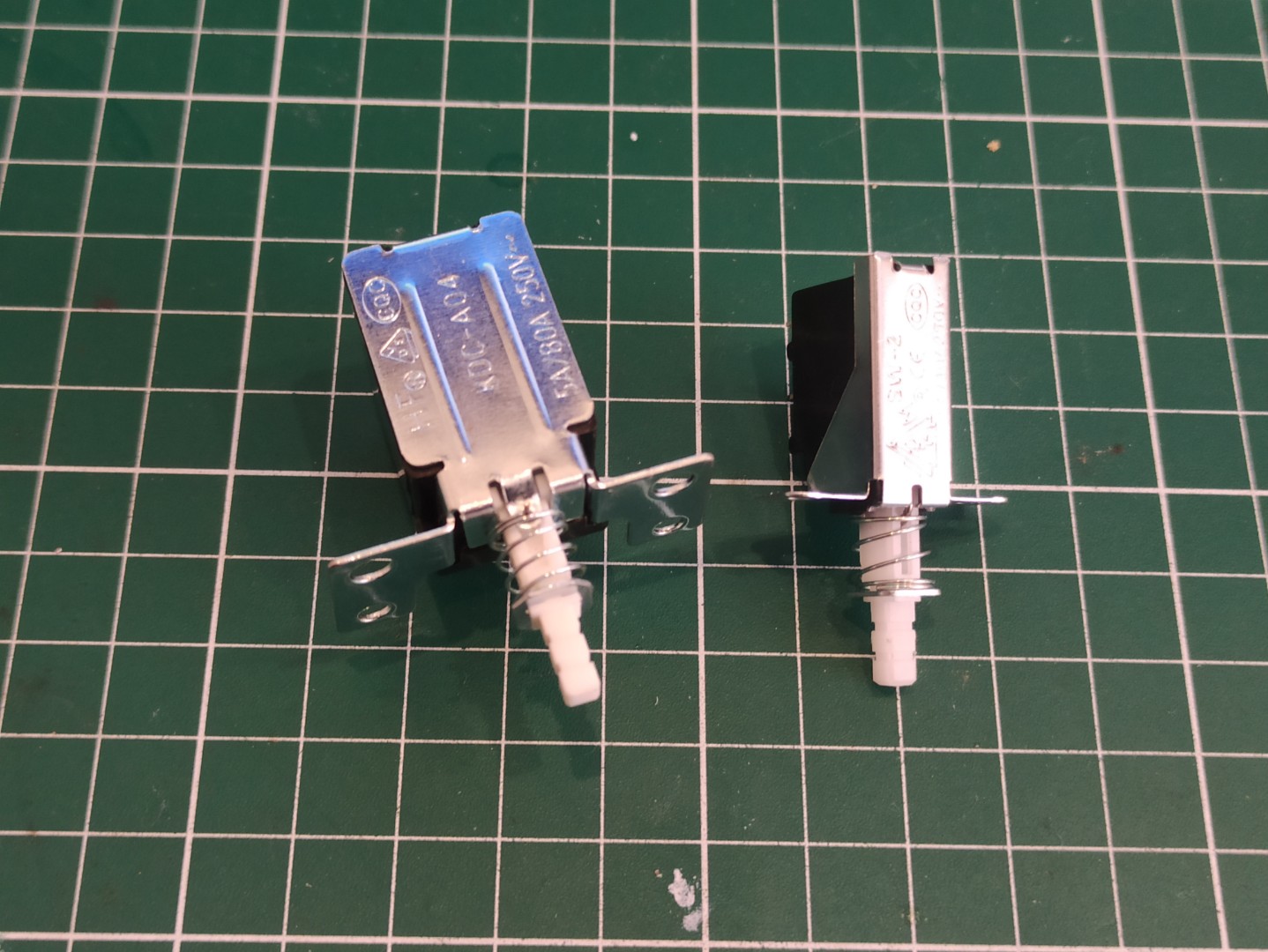

2е. Поставил другой включатель. Стандартный иногда залипал и я думаю когда ни будь мог залипнуть навсегда. Поставил по солиднее. Новый приятнее включается, прям чувствуется что включил, выключил

[lexey]

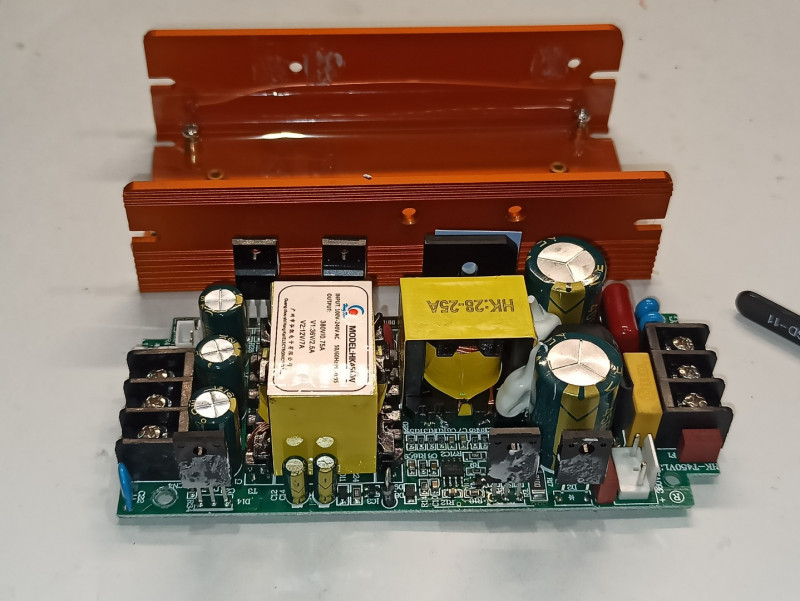

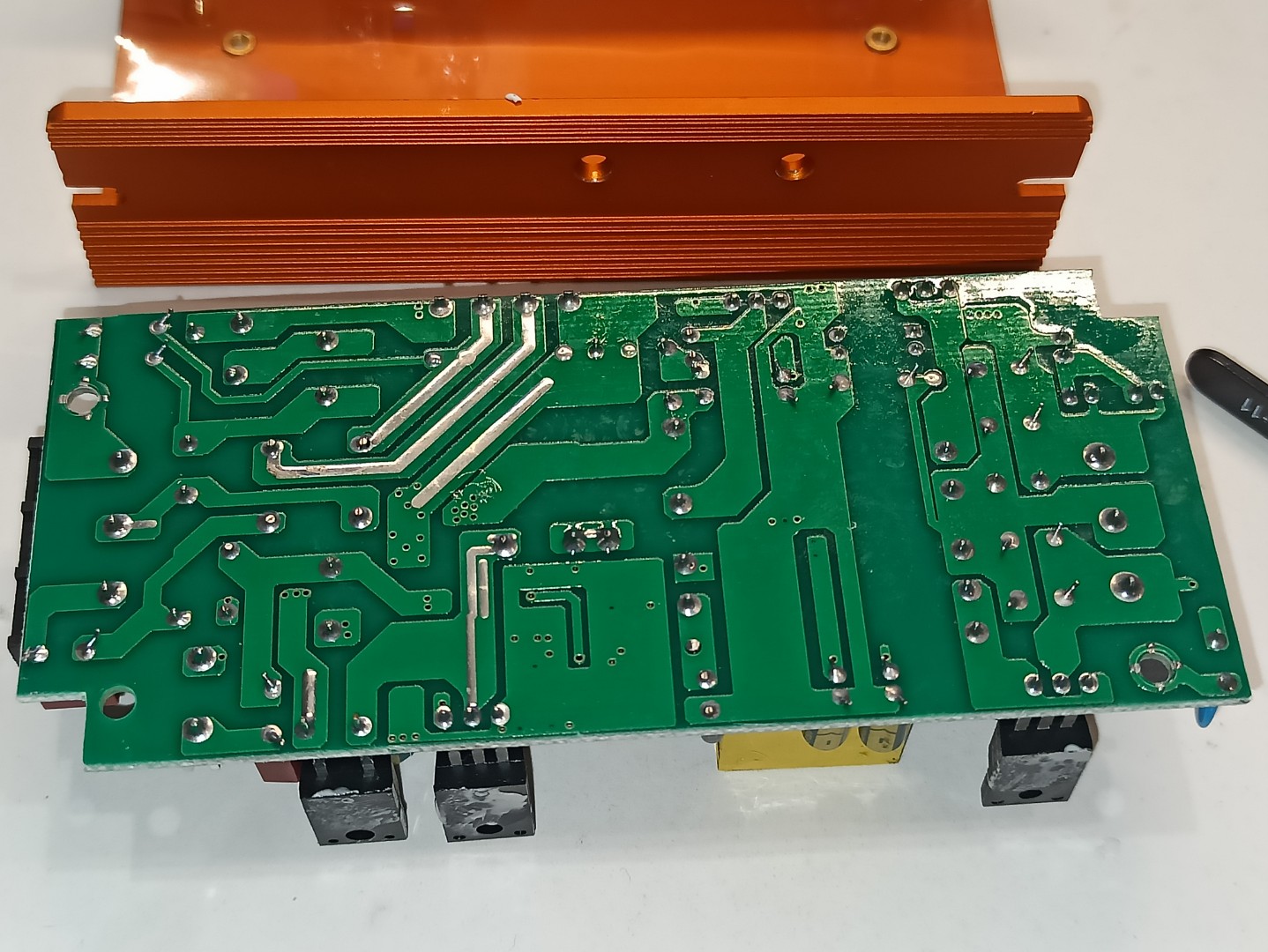

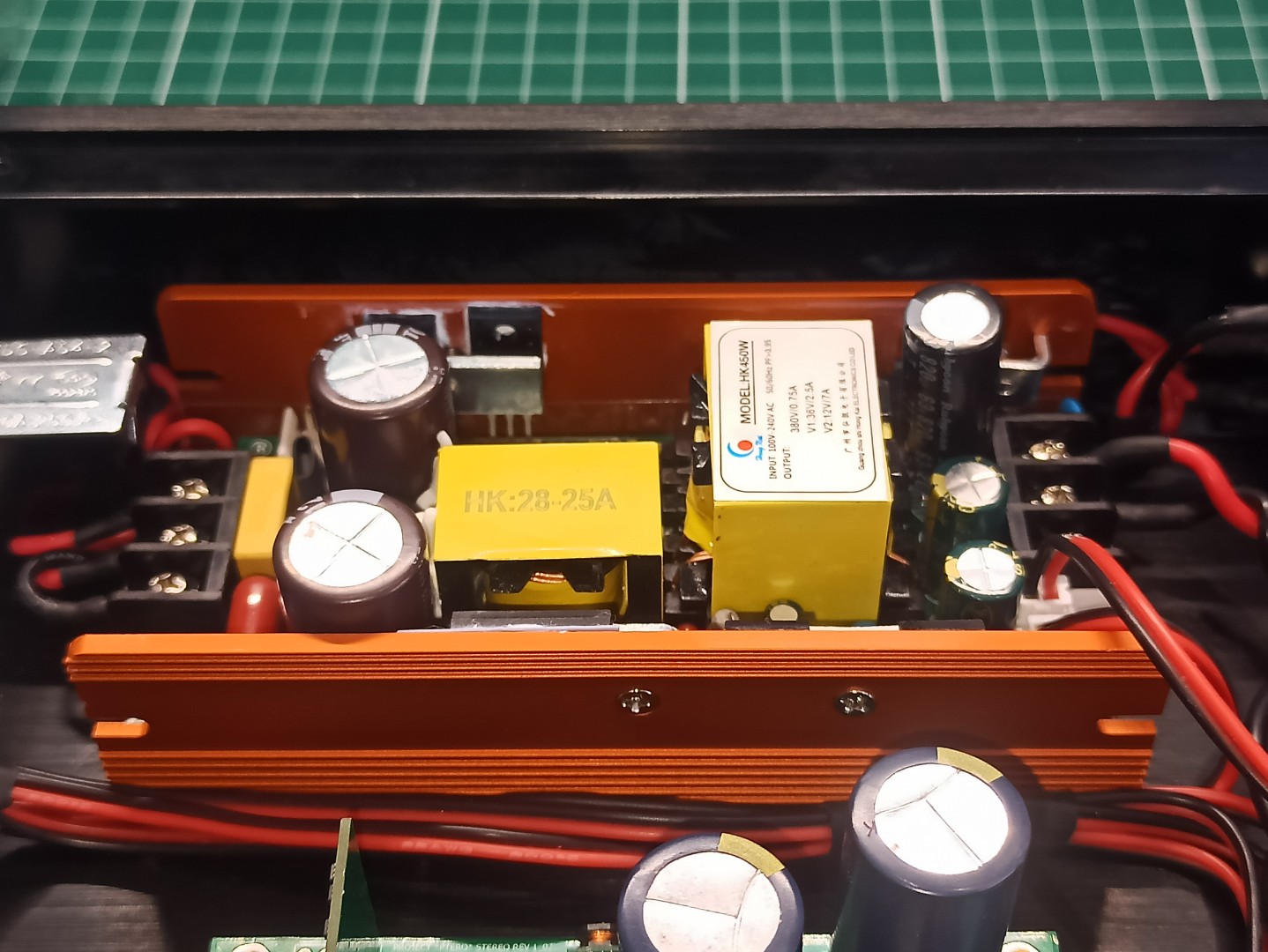

3е. Немного поковырялся в БП.

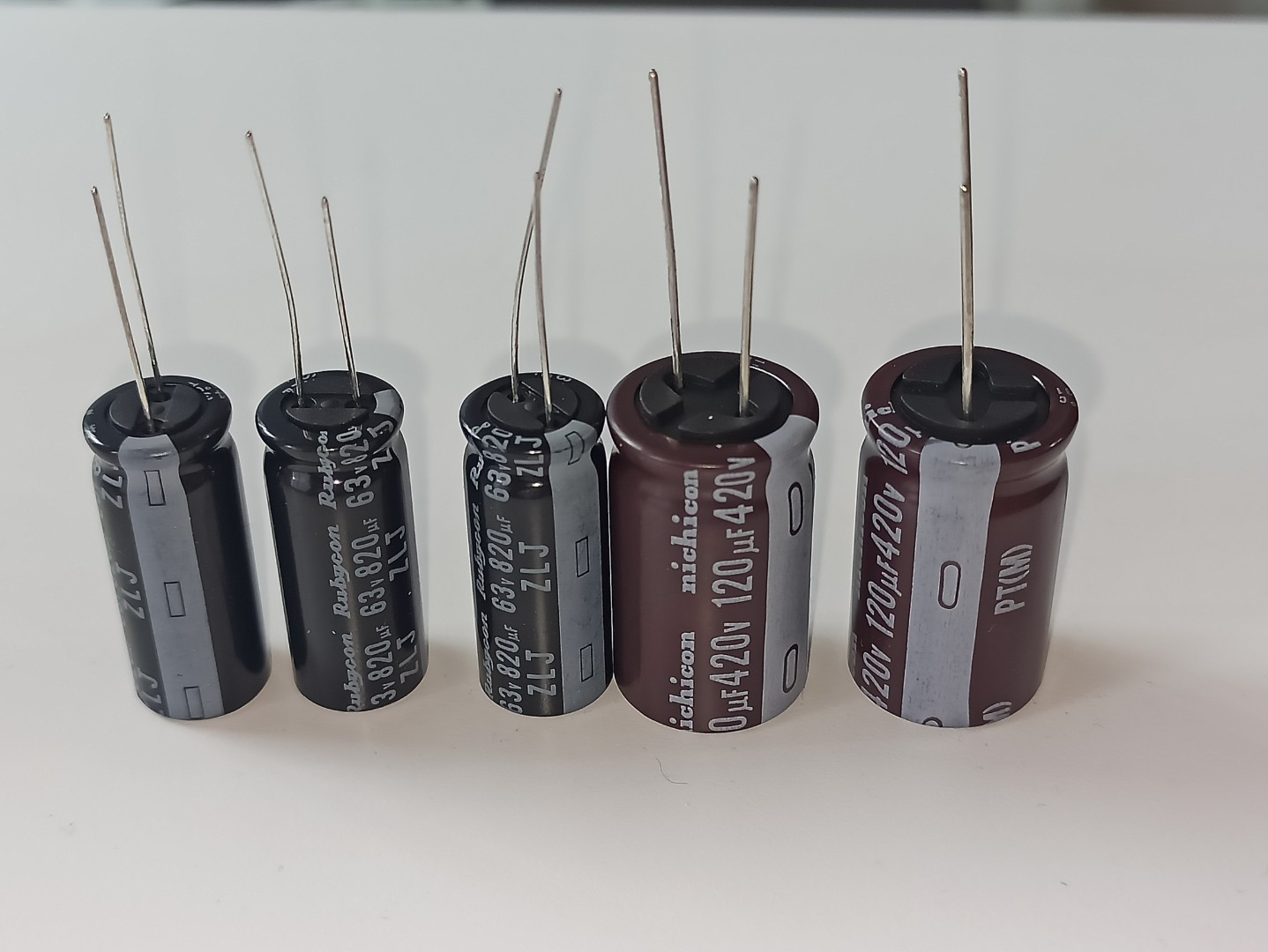

Заменил электролиты по входу, на чуть большую емкость.
Заменил один электролит на выходе, основного питания, другие трогать не стал, они не относятся к питанию усилителя.

[lexey]

4е. Заменой резистора R28 поднял немного напряжение, получил 38,3в.

*Если кто то хочет приобрести данный усилитель, жду вас в лс.

[Sous]

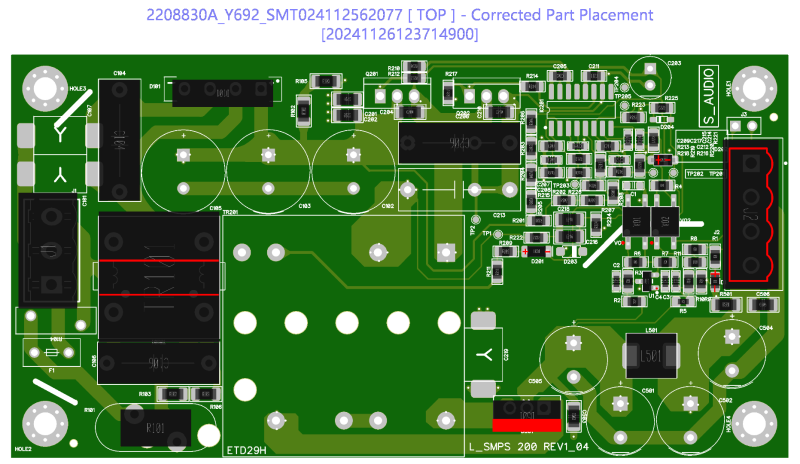

отправил в производство первую партию LLC 200Вт 32В на L6699.
Пока вот так:

[Sous]

следующим заказом сделаю еще двухполярный на этой же базе.

[tabachka]

Далее добавить +-12 (как универсальное), в идеале ещё дежурку 5 в. Таких БП мало и они дорогие, очевидно дыра на рынке.

[alexh]

Да, 12 вольт было бы очень кстати!

[muxa]

вообще то на али полно плат которые делают DC/DC в какую угодно сторону.
https://sl.aliexpress.ru/p?key=DPakrR8 вход до 60в !!!
https://sl.aliexpress.ru/p?key=5Hakr5B = в ассортименте , вот кстати очень редко где есть на +-18 , сразу за ним можно ставить кошерные стабы ИОН+ОУ или техасские 3901
https://sl.aliexpress.ru/p?key=r5akrAo в ассортименте
https://sl.aliexpress.ru/p?key=85akrNH изолированный (с гальваноразвязкой) !!!
это просто картинки, дальше плагином алитулс в хроме ищется оптимальный продавец.

[tabachka]

Заказал (на известной барахолке), получил. Есть замечания:
- несоответствие характеристик и внешнего вида. Почему печатка не черная и не в золоте? Недоработка.
- деталюшки совсем малюсенькие... паяльником делать нечего. Ужос! Не для очумелых ручек. Дышать на неё страшно. Усилитель от слова "сила"... где сила? Не вижу. Деньги на ветер.
Если по существу... пока не проверял (БП в пути)... надеюсь, все будет хорошо.
Юрий, спасибо!

https://postimg.cc/YhqvHGrP

[cvm]

Заказал (на известной барахолке), получил. Есть замечания:
- несоответствие характеристик
Деньги на ветер.

https://postimg.cc/YhqvHGrP

День добрый! Каких характеристик?

[lexey]

Человек пошутил;)

[Sous]

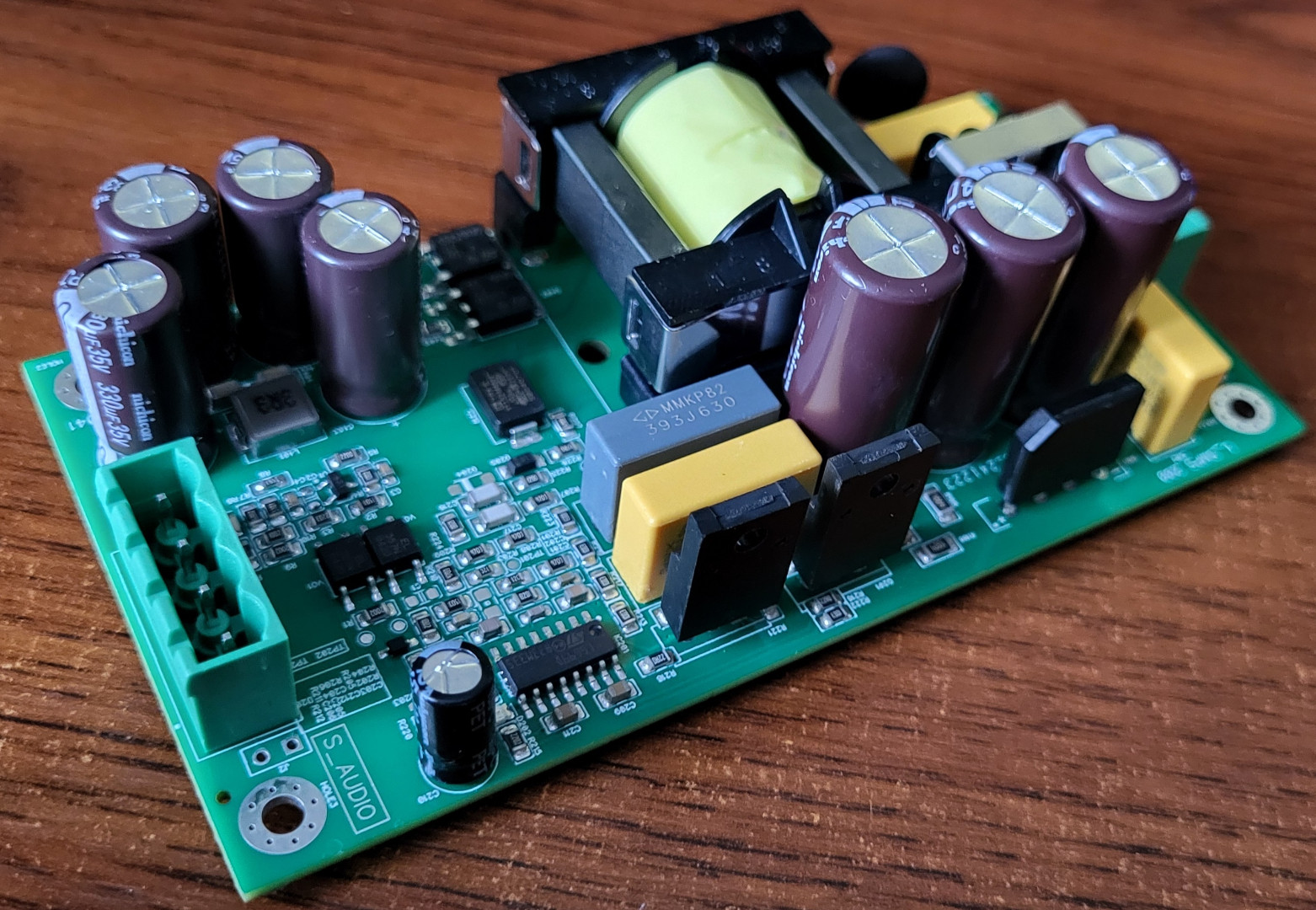

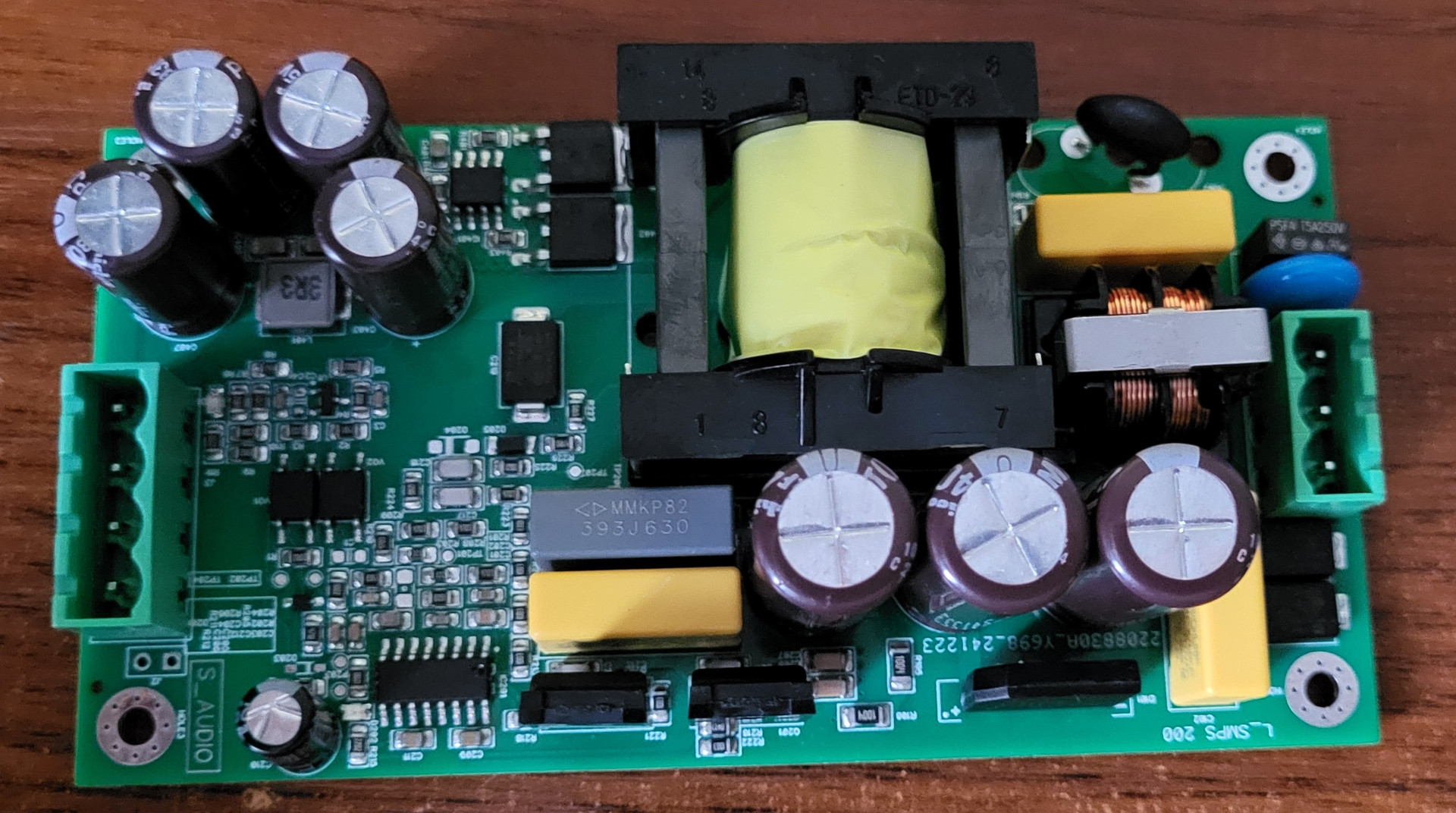

Блок питания LLC с синхронным выпрямителем

[moneron]

Он лучше чем первый?

[Sous]

КПД лучше, в остальном все то же.
Еще я добавил индикацию перегрузки

[Sizoff]

Приветствую. Не могу промолчать. Брал у Соуса две платы усилителя несколько лет назад. Одну спалил перепутав полярность питания, вторая отлично работает. Хочу ссылкой на отличный блок питания поделиться. Понимаю, что выходное напряжение высоковато, но ссылку оставлю здесь.
https://www.avito.ru/moskva/tovary_dlya ... oc_sharing

[Sous]

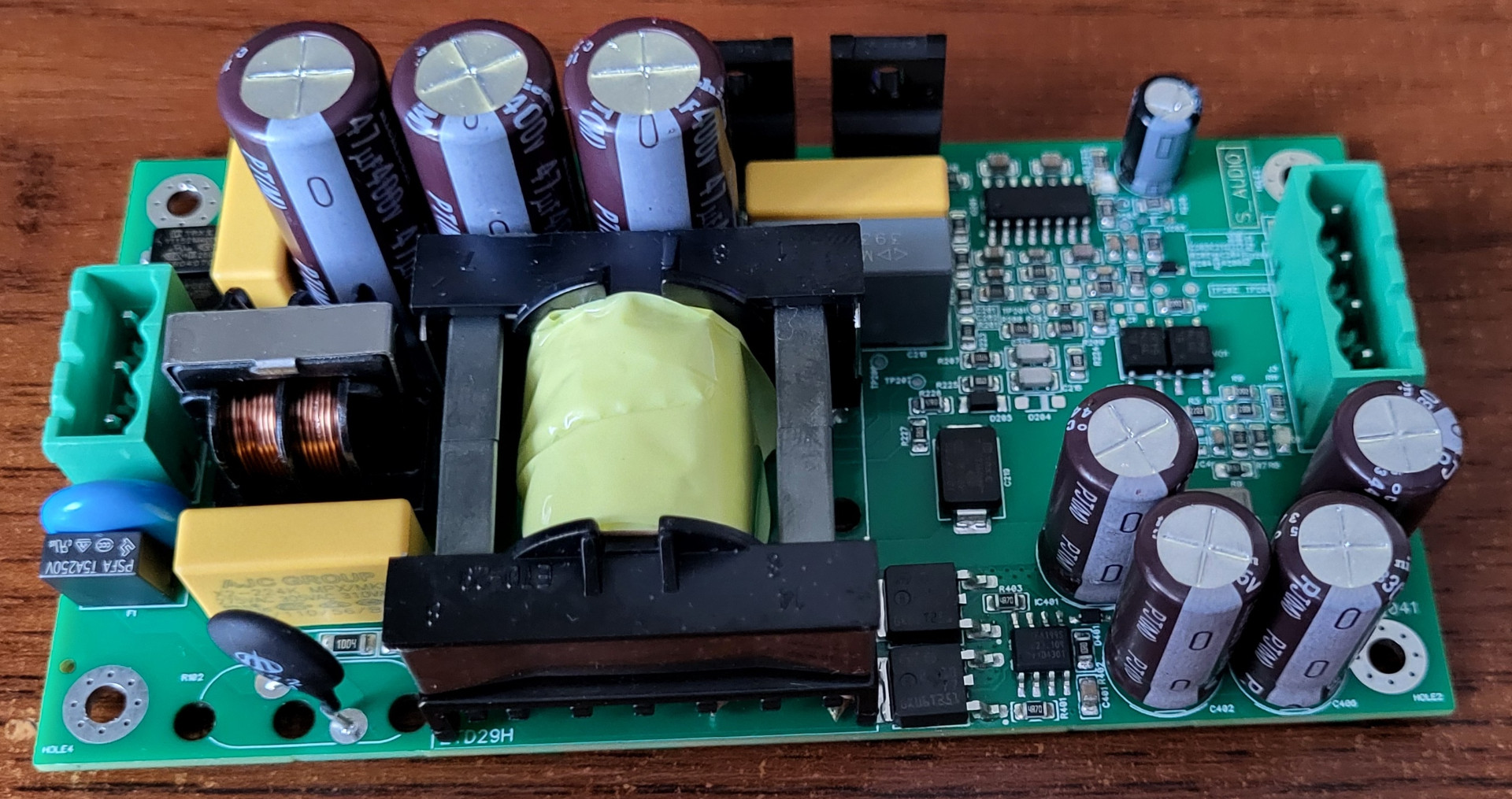

У меня эпопея с блоками питания вроде бы подошла к концу:
Модель 200Вт 32В блока отработана, сейчас в процессе масштабирования производства.
В Китае заказана партия трансформаторов на производств, на нормальных каркасах секционных.
После китайского НГ отправят. Если Китайцы не подведут, а пока по общению весьма адекватные товарищи, то блоки будут вполне конкурентоспособные.

[Maxi_T]

У меня эпопея с блоками питания вроде бы подошла к концу:
Модель 200Вт 32В блока отработана, сейчас в процессе масштабирования производства.
В Китае заказана партия трансформаторов на производств, на нормальных каркасах секционных.
После китайского НГ отправят. Если Китайцы не подведут, а пока по общению весьма адекватные товарищи, то блоки будут вполне конкурентоспособные.

Какова будет цена (если ещё нет окончательной, то хотя бы +/-)?
И будет ли она варьироваться, если заказывать у Вас сразу стерео плату + БП?

[Sous]

Пока могу ориентировочно сказать:
Однополярная версия с выпрямителем на Шоттки в районе 23-24 долл. Точно могу сказать, когда приедут трансформаторы уже в товарном кол-ве

[Maxi_T]

Помогите, пожалуйста, разобраться.

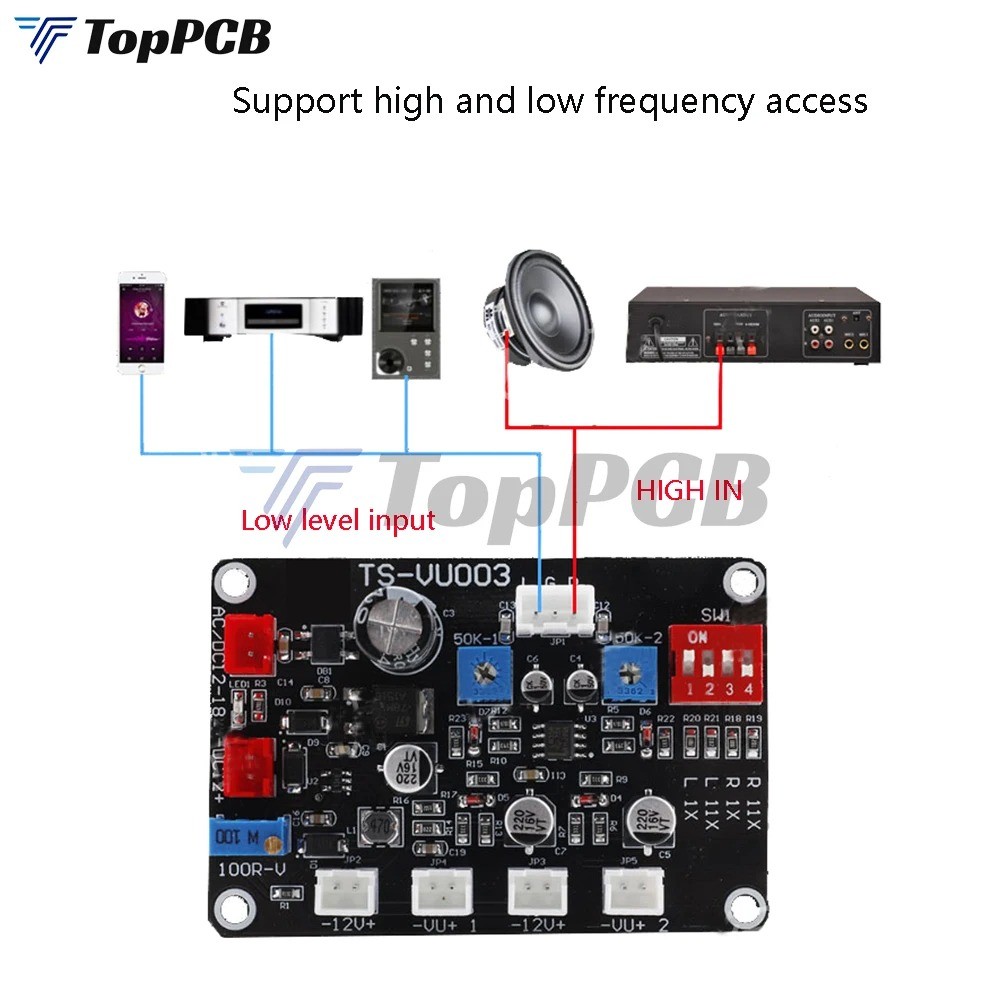

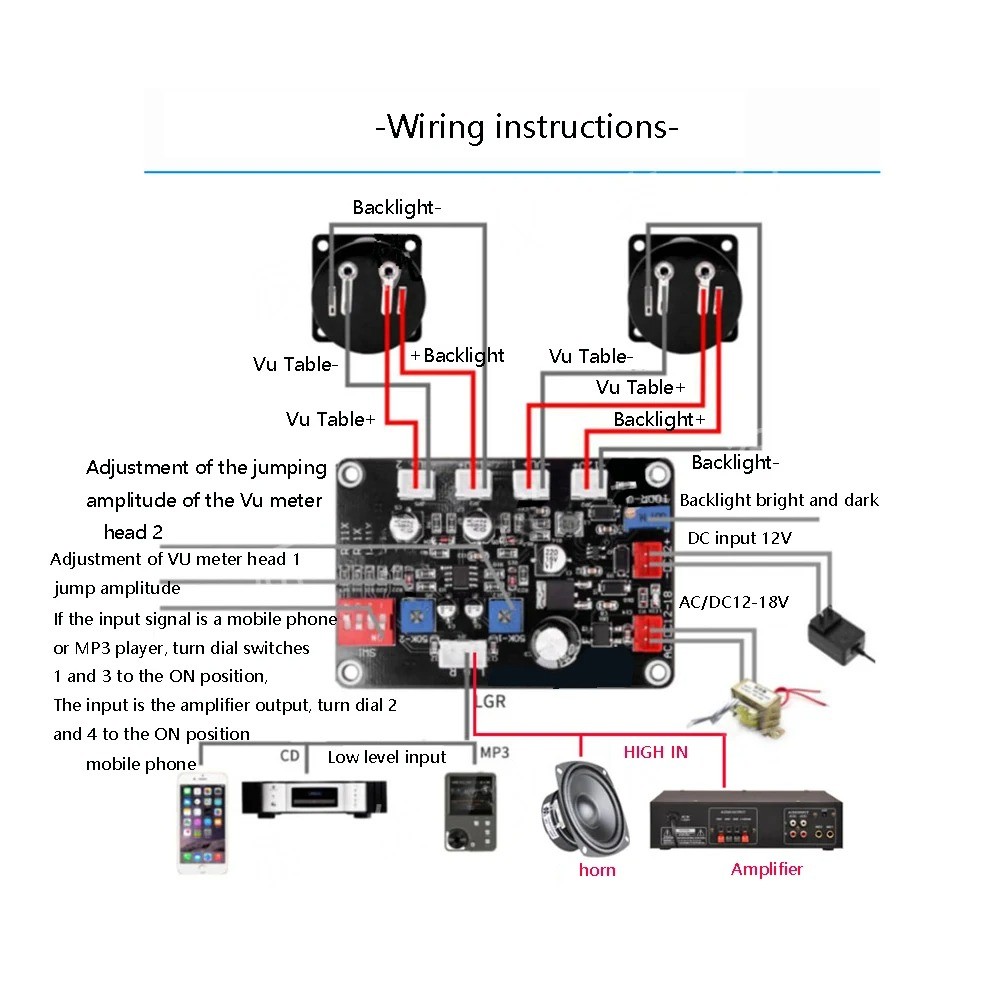

Приобрёл у китайцев "стрелочки" для индикации уровня мощности в усилителе на плате PTERO Stereo с вот таким драйвером:
https://www.aliexpress.com/item/1005007 ... 1802RZXQ21
1. Из описания я понял, что при подключении драйвера к "входу" усилителя - нужно включить "1" и "3" переключателя, а если подключать к "выходу" усилителя, то тогда нужно включить "2" и "4" (для сжатия сигнала в 11 раз)

Вопрос: Как лучше (или правильней) для корректной работы самого драйвера и усилителя подключить этот девайс к плате PTERO Stereo - к "входу" (до усиления сигнала - включив переключатели "1" и "3") или на "выход" (к разъёмам на АС - включив переключатели "2" и "4")?
И второй вопрос: На плате драйвера трехпиновый разъём входного сигнала: L-левый, R-правый, G-земля. На плате усилителя PTERO Stereo и на "входе" и на "выходе" для каждого канала (L и R) своя "земля". Как правильно провести подключение?

За ранее благодарен за помощь.

[Вася-Пупкин]

Помогите, пожалуйста, разобраться.

Земля в стерео да и в обычной версии виртуальная и в описании к усилителю написано что бы ничего нигде не контачило с общими землями.
Ответ тогда очевиден что скорее всего остаётся подключаться к входу усилка.

[Maxi_T]

Помогите, пожалуйста, разобраться.

Земля в стерео да и в обычной версии виртуальная и в описании к усилителю написано что бы ничего нигде не контачило с общими землями.
Ответ тогда очевиден что скорее всего остаётся подключаться к входу усилка.

Благодарю. Так же читал это в описании к плате, поэтому и возник такой вопрос про подключение такого драйвера. Но тут ещё есть второй:

И второй вопрос: На плате драйвера трехпиновый разъём входного сигнала: L-левый, R-правый, G-земля. На плате усилителя PTERO Stereo и на "входе" и на "выходе" для каждого канала (L и R) своя "земля". Как правильно провести подключение?

Если подключать драйвер "стрелочек" между потенциометром (уровень громкости) и "входом" усилителя (перед потенциометром нет смысла, так как сигнал от RCA будет постоянный по уровню и на увеличение громкости "стрелочки" не будут реагировать), то в этой точке так же есть две земли - для R и L каналов (на плате усилителя и на самом потенциометре).
Получается, что бы не объединять землю R и L каналов, нужно поставить два таких драйвера и подключить каждый отдельно к каждому каналу?

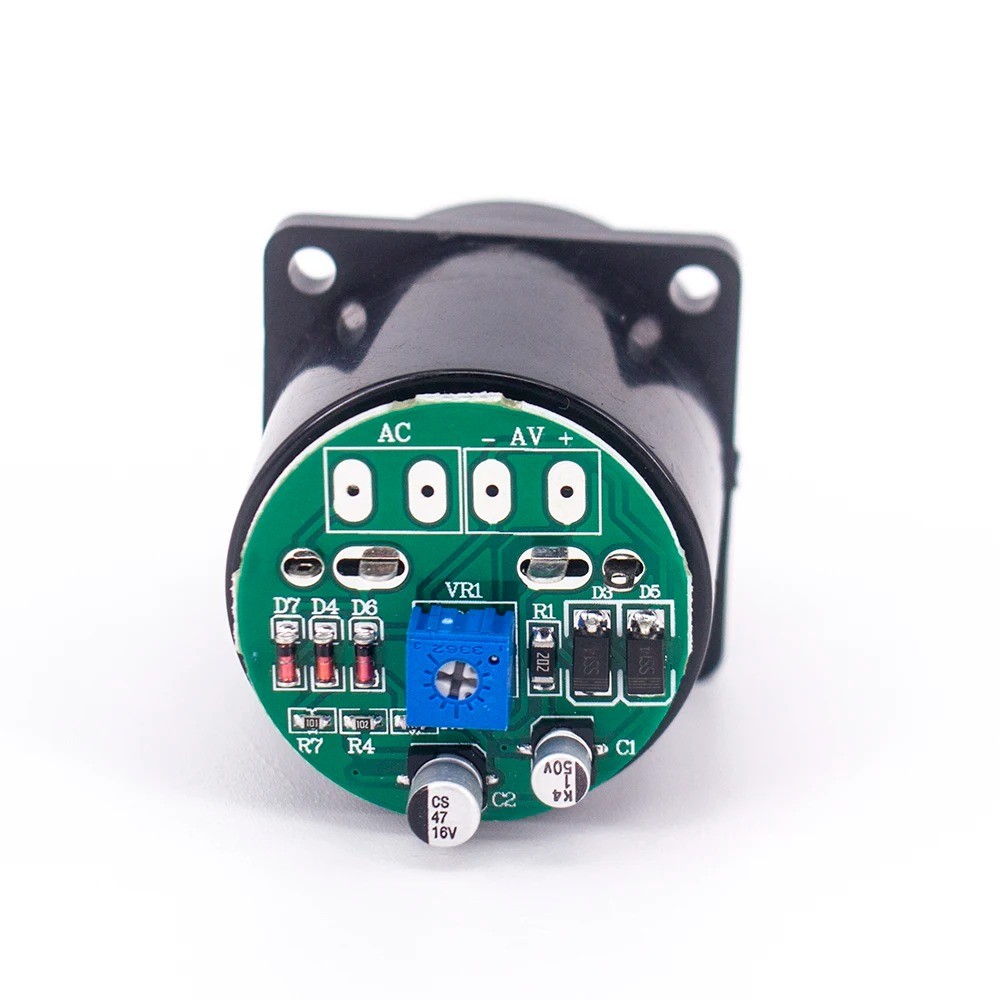

Ну или нужно было купить что-то вроде такого ?

[Вася-Пупкин]

Ну или нужно было купить что-то вроде такого ?

Вот я именно про такой же вариант подумываю для версий птеро, заказал корпус где уже такие драйвер на индикаторах.
