Ребят подскажите новичку как правильно отрегулировать пред с буфером?

А что настроить то хочешь?

Милицейскую волну чтобы ловило

[mentax]

наверное надо мерить напряжение между выходным нулём и 6-ыми ножками микросхем. Мерить и крутить, так чтоб было 0Вольт. Желательно при закороченных входах. Не исключено, что 6ые ножки микросхем напрямую связаны с выходами платы - тогда ещё удобнее вольтметр держать будет

Закороченные входы это как? На кз закоротить? Не сгорит?

[lgedmitry]

наверное надо мерить напряжение между выходным нулём и 6-ыми ножками микросхем. Мерить и крутить, так чтоб было 0Вольт. Желательно при закороченных входах. Не исключено, что 6ые ножки микросхем напрямую связаны с выходами платы - тогда ещё удобнее вольтметр держать будет

Закороченные входы это как? На кз закоротить? Не сгорит?

Ну а что ему будет-то, если он вход?!

[sahanchik]

Ненадежный контакт при достаточных токах, дает подобный эффект . Обратите внимание на smd резистор с вашего фото, на его полигоне видны следы оплавления! Разберитесь с этим.
Для начала, нужно качественно пропаять места установки контактов предохранителя, очень может быть , что непропай.

спасибо , ваш совет помог. пропаял резистор и проблема исчезла.

[Error 702]

Здравствуйте.
1) В ветке мелькали сообщения о цифровом регуляторе громкости SURE PGA2311 https://a.aliexpress.com/_9hDbFy
кто-то его даже использовал с icepower-ом.
Вопрос: никаких проблем не возникнет в такой связке? Конкретно по сопротивлению цифрового РГ, я так понял сопротивление у него мизерное.
2) icepower-у нужна отдельная защита для АС? Или у него своя какая-то?
3) Ещё интересует фон, шум, шипение этого усилителя. В отсутствии сигнала полная тишина в колонках? Если ухо засунуть в ВЧ динамик и послушать в полной тишине, с полностью выкрученым на полную РГ.
4) Как вообще с надёжностью у данного усилителя? У кого сколько работает?

[rsa]

Подключил ICEpower ICE125ASX2 к динамикам (сегодня пришли)
Динамик ВЧ Wavecor TW030WA12-01
Динамик СЧ/НЧ Wavecor WF152BD06-01
Короба для колонок еще собираю. Все отлично, усилитель нормально тянет.

Схема подключения стандартная: источник->пред->ICEpower ICE125ASX2->кроссоверы (2800Hz)->динамики (сч/нч + вч)

Вопрос:
Хочу после сборки дополнить систему сабом (со своим усилителем), на каком этапе лучше подключить кроссовер отдельный для него?

Вариант 1) Сразу после источника (или преда), разделить источник на 2а одинаковых сигнала. Один как шел, пусть так и идет к ICEpower ICE125ASX2 (с полной полосой частот т.к. динамики НЧ/СЧ и ВЧ с кроссовером 2800Hz), а другой к сабу со своим кроссовером (чтобы забрать с него только НЧ)

Вариант 2) Сразу после источника (или преда) поставить кроссовером НЧ, который НЧ завернет на саб (с усилителем), а другую часть (СЧ/ВЧ) на ICEpower ICE125ASX2 уже с последующим подключением кроссоверов (2800Hz) СЧ/НЧ и ВЧ динамиками (в этом варианте НЧ до кроссоверов не дойдет т.к. будет срезан еще до усилителя)

[Pavel]

Здравствуйте.
1) В ветке мелькали сообщения о цифровом регуляторе громкости SURE PGA2311 https://a.aliexpress.com/_9hDbFy
кто-то его даже использовал с icepower-ом.
Вопрос: никаких проблем не возникнет в такой связке? Конкретно по сопротивлению цифрового РГ, я так понял сопротивление у него мизерное.
2) icepower-у нужна отдельная защита для АС? Или у него своя какая-то?
3) Ещё интересует фон, шум, шипение этого усилителя. В отсутствии сигнала полная тишина в колонках? Если ухо засунуть в ВЧ динамик и послушать в полной тишине, с полностью выкрученым на полную РГ.
4) Как вообще с надёжностью у данного усилителя? У кого сколько работает?

1) Регулятора громкости достаточно alps 10 ком, если не хватит мощности, тогда добавить предусилитель или подключить эквалайзер со встроенным предусилителем.
2) У платы похоже есть своя защита, так как мне из китая пришла бракованная, плата вышла из строя, акустика осталась целой.
3) На максимально выкрученной громкости очень тихое шипение, оно такое же как на усилителе из магазина. Сигнальный кабель лучше использовать с экранированием.
4) Надежность варианта из китая не очень, проверяйте пайку элементом, возможно придётся пропаивать, нужно смывать остатки флюса с платы. Выпаивать все конденсаторы и промерять через тестер транзисторов. Конденсаторы с заниженной емкостью заменить на новые желательно с низким esr и в бп части добавить шунт на 0.1мкф.

[Pavel]

В итоге сейчас 2 собранных усилителя с доработками на ice power 125 asx2. Если ни с чем не сравнивать, то звучат очень хорошо. Собрал на днях усилитель на базе clone nCore 2 052 с доработкой блока питания, ice power теперь уйдет на продажу, основным усилителем будет clone ncore, он чуть интереснее звучит.
https://ibb.co/D5LQDqF
https://ibb.co/9HXNzHn
https://ibb.co/zHfyx5N

[vitalika69]

Ребят подскажите новичку как правильно отрегулировать пред с буфером? Пред вот такой: https://www.aliexpress.com/item/32974368955.html
Тут есть регулировочные резисторы, но как это правильно сделать ума не приложу.

Тоже решил использовать этот буфер. Пока не купил, но планирую. Вопрос по питанию. В описании продукта как то сумбурно указано, какой вид напряжения подавать на плату.
Может гуру подскажут - переменку 15-0-15 подавать на плату или постоянку?

[vikfvm]

Конечно постоянка. Там даже около разъема видно маркировку со знаком +

[Boatswain]

Тоже решил использовать этот буфер. Пока не купил, но планирую.

Только с ОУ NE5534 звук будет ну такой мутноватый. Заменить их хотя бы на OPA134.
P.S.
Сам игрался с заменой ОУ в самодельном фонокорректоре - менял 5532 на 2134 и разница была ну очень заметна.
Прикупил Opa1642, попробую как нибудь и с ними сравнить.

[Eugene]

Никогда не слушал D-класс, сперва хотел собирать клон nCore 2_052, а сейчас думаю, а что если на пробу собрать ICE125ASX2 - он выходит намного дешевле и проще в сборке. Сейчас плата с купоном на али выходит всего 100$ и корпус к нему дешевый
Кто слушал их оба, можно их поставить на один уровень? Или клон nCore это на порядок лучше звук?
ICE125ASX2 подходит как ознакомление с D-классом или не стоит тратить деньги и сразу собирать nCore?

[Dysindich]

Для ознакомления с классом Д, я вам рекомендую купить https://aliexpress.ru/item/100500185867 ... 8599726167
И ознакомиться с классом. Изумление, я вам гарантирую, как минимум. (кстати, еще и дешевле...)

[Eugene]

Для ознакомления с классом Д, я вам рекомендую купить https://aliexpress.ru/item/100500185867 ... 8599726167
И ознакомиться с классом. Изумление, я вам гарантирую, как минимум. (кстати, еще и дешевле...)

Спасибо за наводку, почитал, отзывов немного, но все они хорошие, возьму его пожалуй поиграться

[sahanchik]

здравствуйте! Мне настолько понравился звук Ice power, что я заказал вторую плату. Сегодня доставили) Подскажите пожалуйста как правильно сделать мостовой режим! заранее спасибо!

[vchu]

Здравствуйте коллеги.
Недавно приобрел этот модуль. Понравился очень.
Но надо сказать это мой первый наиболее приличный усь.

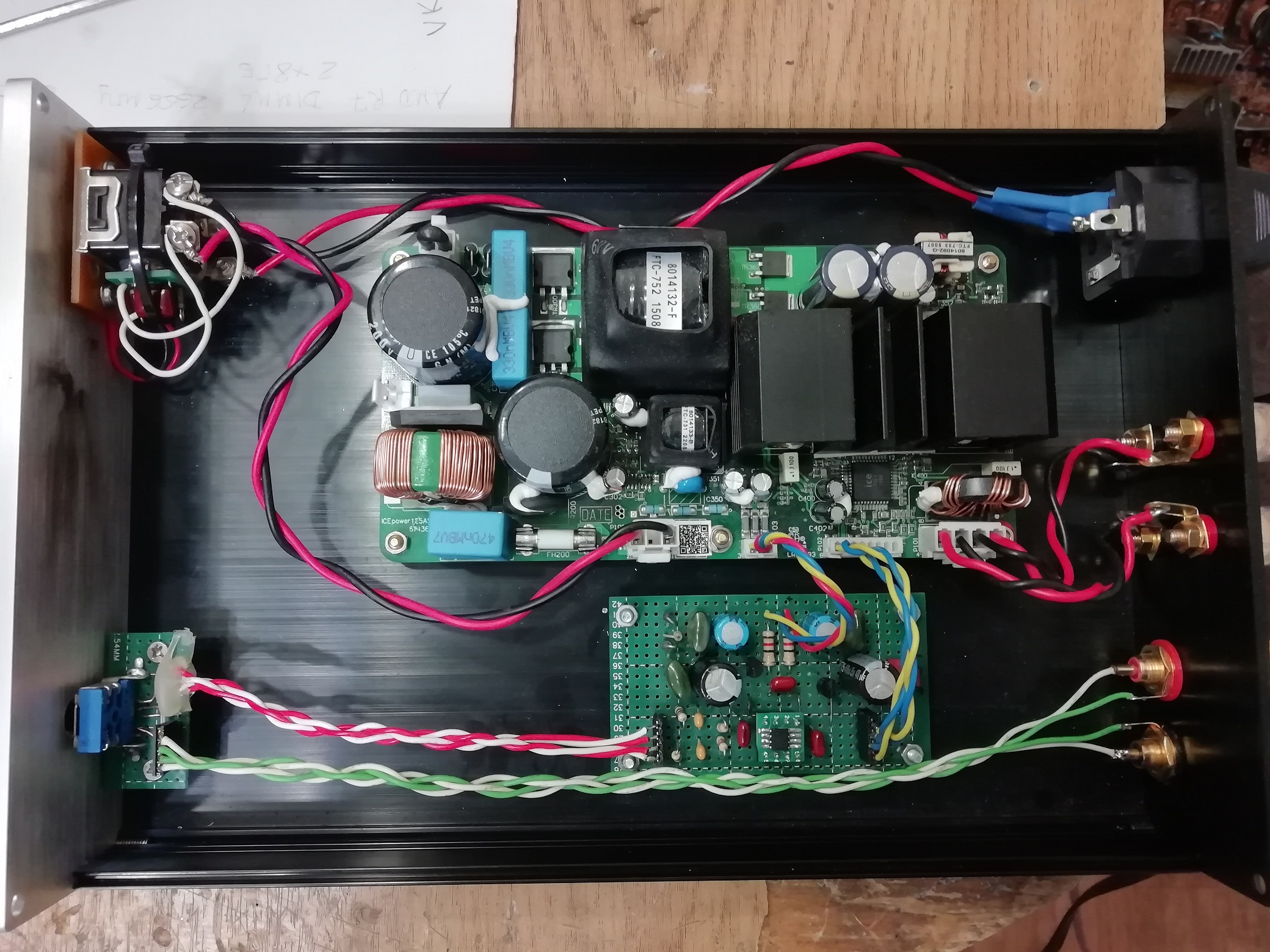

Сделал буфер, затолкал все в корпус - работает!!
Но больная голова рукам покоя не дает. Пока устанавливал индикатор включения, коротнуло. В результате выгорел ЦАП и комп к которому был подключен. А модуль остался рабочим Удивило и обрадовало.

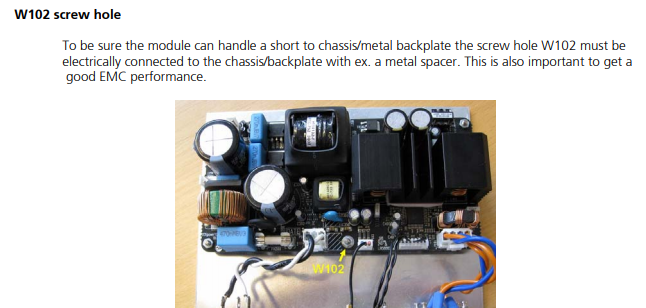

Все работает, но согласно описаниям на немецком сайте контакт W102 и радиатор, а так же земли на P102 и P103 должны звониться. У меня не звонится.
Позже обнаружил вздутие платы в районе W102. Вероятно обрыв дорожки.
Может кто либо прозвонить контакт указанные стрелками на фотографии? Под желтой стрелкой два контакта - один, соединитель слоев платы, другой на синем резисторе. Они у меня прозваниваются. Это хорошо. А вот между красной и желтой нет

[tsis]

Между красной точкой (стрелкой) и желтой - короткое.

[vchu]

Спасибо. Похоже надо сделать перемычку, что бы подключать как описано в Design_Manual.
Как у тебя подключено? Точки W102 и W100 замыкаются через корпус?

[tsis]

Подскажите, где найти точку W100, и я скажу, что там должно быть

[vchu]

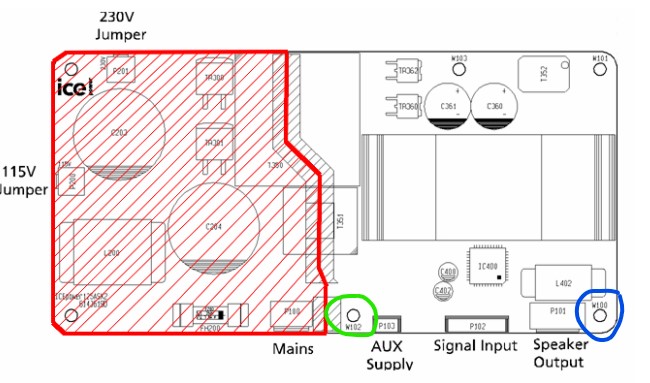

W100 рядом с разъемом для колонок (обведено синим). W102 обведено зеленым.
Если модуль не установлен в корпус, то эти контакты звониться не должны. Но если установлено в металлический корпус через штатные металлические стойки, то между ними будет электрический контакт. Как у Вас?

[tsis]

Да, так и есть. Без корпуса сопротивление порядка 1 Мом, а через металлические стойки, естественно, обе точки - короткое.

[vchu]

Спасибо.
Звук нормальный? шума нет?
Почему то на немецком сайте рекомендуют не цеплять W102 на корпус, а в Design Manual для этого модуля наоборот очень рекомендуют подсоединить к металлическому шасси.
Я на распутье

[vitalika69]

Доброго здравия. По совету пользователей, решил добавить в цепочку буфер. Купил транс, преобразователь, и сам буфер. Все поставил, законнектил. Все работает прекрасно. Звук нравится. Но вот одна неприятность есть - при отключении кнопкой, происходит хлопок в колонках. Неприятный. Понимаю, что происходит это из за неправильного подсоединения питания (после кнопки, соеденены в параллель и усилитель, и транс буфера. Посоветуйте, как избавиться от хлопка?

[sergte]

Доброго дня всем! Помогите, пожалуйста, с размещением усилителя в корпус из алюминия. Полностью повторил проект Алекса, звук нравится. Только вот неприятные пощипывания током при касании входных гнёзд и шнуров при подключении. Подскажите, как правильно соединить w100 и w102 с корпусом? И надо ли их вообще сажать на корпус? Заранее благодарен.

[Alex]

Доброго здравия. По совету пользователей, решил добавить в цепочку буфер. Купил транс, преобразователь, и сам буфер. Все поставил, законнектил. Все работает прекрасно. Звук нравится. Но вот одна неприятность есть - при отключении кнопкой, происходит хлопок в колонках. Неприятный. Понимаю, что происходит это из за неправильного подсоединения питания (после кнопки, соеденены в параллель и усилитель, и транс буфера. Посоветуйте, как избавиться от хлопка?

Поставьте на питание предусилителя конденсатор 2200 или больше. Когда выключится питание, пред будет какое-то время работать а усилок потухнет первым и хлопка не должно быть.

[vchu]

Доброго дня всем! Помогите, пожалуйста, с размещением усилителя в корпус из алюминия. Полностью повторил проект Алекса, звук нравится. Только вот неприятные пощипывания током при касании входных гнёзд и шнуров при подключении. Подскажите, как правильно соединить w100 и w102 с корпусом? И надо ли их вообще сажать на корпус? Заранее благодарен.

У меня W102 висит в воздухе, W100 на корпусе, а корпус на земляном проводе розетки.
Все аудио разъемы должны быть заизолированы от корпуса.
Током не бьёт.

[vitalika69]

Поставьте на питание предусилителя конденсатор 2200 или больше. Когда выключится питание, пред будет какое-то время работать а усилок потухнет первым и хлопка не должно быть.

Понял. Спасибо. Спросил дополнительно в личке.

[sergte]

Земли в доме нет. Плата усилителя стоит на пяти комплектных стойках в мет. корпусе. Поставить на стойки из диэлектрика?

[Alex]

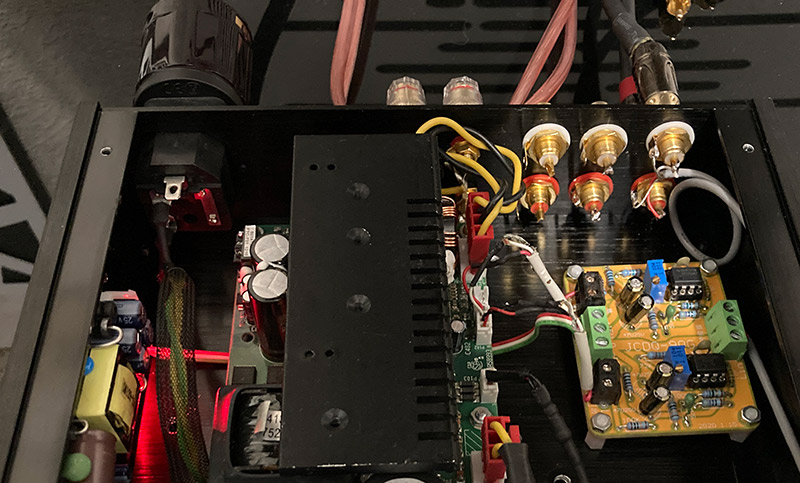

Добавил недорогой буферный усилитель для ICEpower сморите здесь


[Meloman79]

Может у меня глупый вопрос, но этому усилителю разве не нужно добавлять защиту колонок? Ни где не нашёл ответа и вот задумался.
