Усилитель на модулях PTERO TAS5342

[amateur]

Еще бы хорошо иметь описание платы моно Птеро и разводку выходного разьема, куда АС подключается и БП, на плате не очевидно. Есть пдф файл для Птеро стерео, для моно такого описания не нашел.

[Вася-Пупкин]

куда АС подключается и БП, на плате не очевидно.

Слева на право - выход + на колонку, выход - на колонку, земляной или - питания, плюс питания

[lexey]

Еще бы хорошо иметь описание платы моно Птеро и разводку выходного разьема, куда АС подключается и БП, на плате не очевидно. Есть пдф файл для Птеро стерео, для моно такого описания не нашел.

Вот.

PTERO 1_XX.docx

(1.51 МБ) 138 скачиваний

[amateur]

Еще бы хорошо иметь описание платы моно Птеро и разводку выходного разьема, куда АС подключается и БП, на плате не очевидно. Есть пдф файл для Птеро стерео, для моно такого описания не нашел.

Вот.
PTERO 1_XX.docx

Спасибо большое, сейчас побегу врубать и слушать слушать слушать))

[amateur]

куда АС подключается и БП, на плате не очевидно.

Слева на право - выход + на колонку, выход - на колонку, земляной или - питания, плюс питания

Спасибо за инфу.

[amateur]

Собрал на коленке. И что то не пошло гладко, как Птеро стерео. Все входные провода перенес от стерео. Один канал работает тише чем другой. Подал 1 кГ при подключенной акустике, на одном канале 59 мв, на другом 119 мв. Думал, что в источнике звука перекос. Там стоит стандартный стример wiim mini, с цапом и выход аналоговый. Поставил другой усил в тот же звуковой канал, стример, акустика. Вроде лучше 89 мв, на одном и 91 мв на другом. Мерил входное напряжение, когда Птеро моно были подключены. И в канале, который тише , входное напряжение меньше. Вот я думаю, может этот канал создает большее сопротивление нагрузки для источника сигнала. Юра пишет, проверить входные цепи на нормальность соединения. Правильно советует, электроника наука о контакте. Проверил, вроде норм. Может кто то сталкивался с разными моно каналами?

[amateur]

Завтра ,еще в этот же канал вставлю три усилителя: Fosi za3, 3e audio TPA3255 FPPB, Ptero stereo. Если все покажут нормальные результаты, то надо что то с платой моно думать.

[Вячеслав66]

При включении входа относительно средней точки будет тише. Проверьте подключение входа. Вопрос - Куда подключать корпус усилителя, или плату с корпусом?

[Sous]

Давайте фото подключения, посмотрим

[Sous]

Разница ровно вдвое говорит о том, что один из холодных входов, похоже, висит в воздухе. Проверьте подключение, если все точно ок- снимите с радиатора и сделайте фото платы в высоком разрешении на участке входного аудио разъема

[amateur]

Научите плз, как в посте фотографии разместить. Подготовил отчет, но что то не понимаю, как фотки добавить.

[uriy]

Научите плз, как в посте фотографии разместить. Подготовил отчет, но что то не понимаю, как фотки добавить.

[amateur]

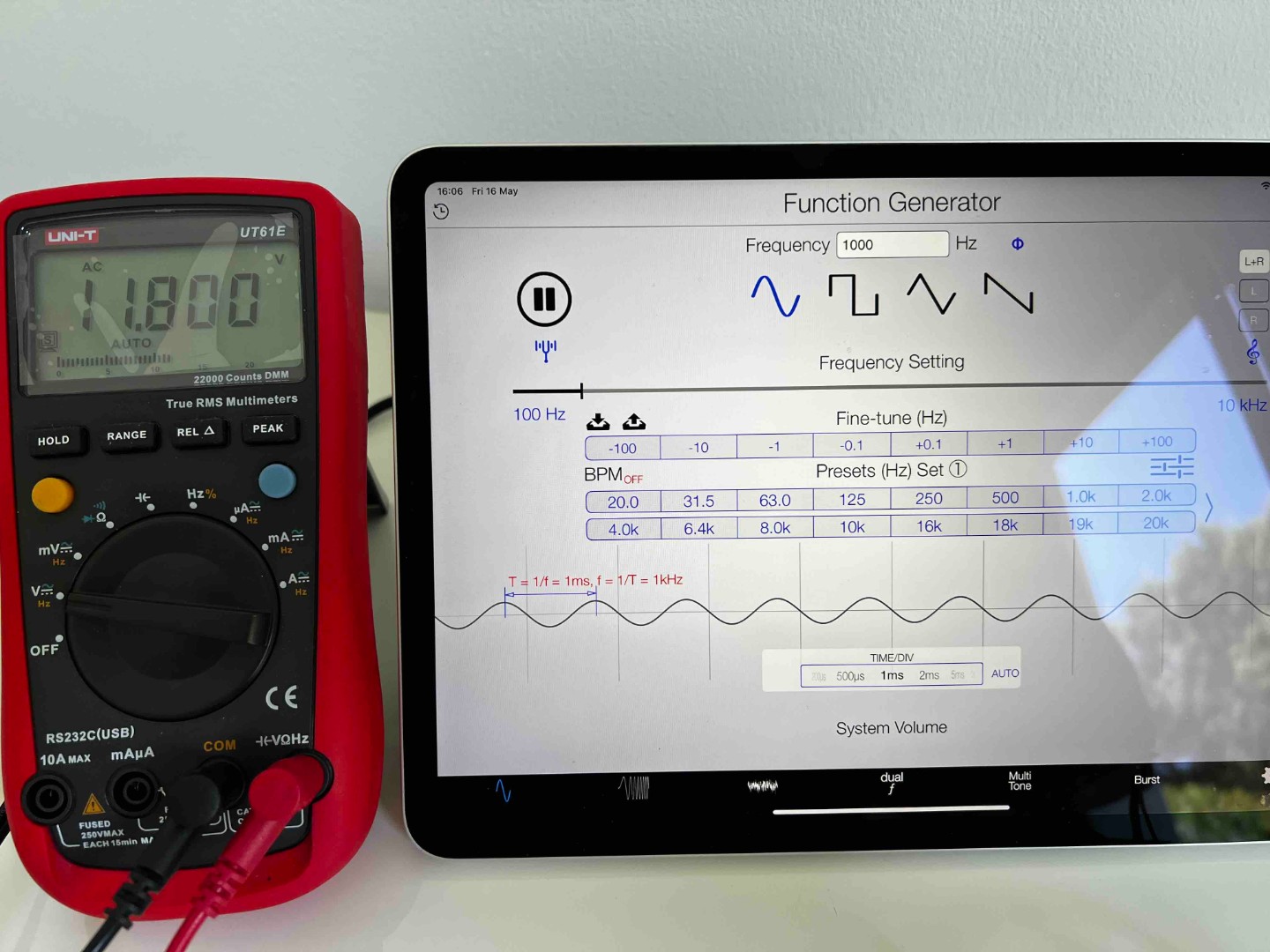

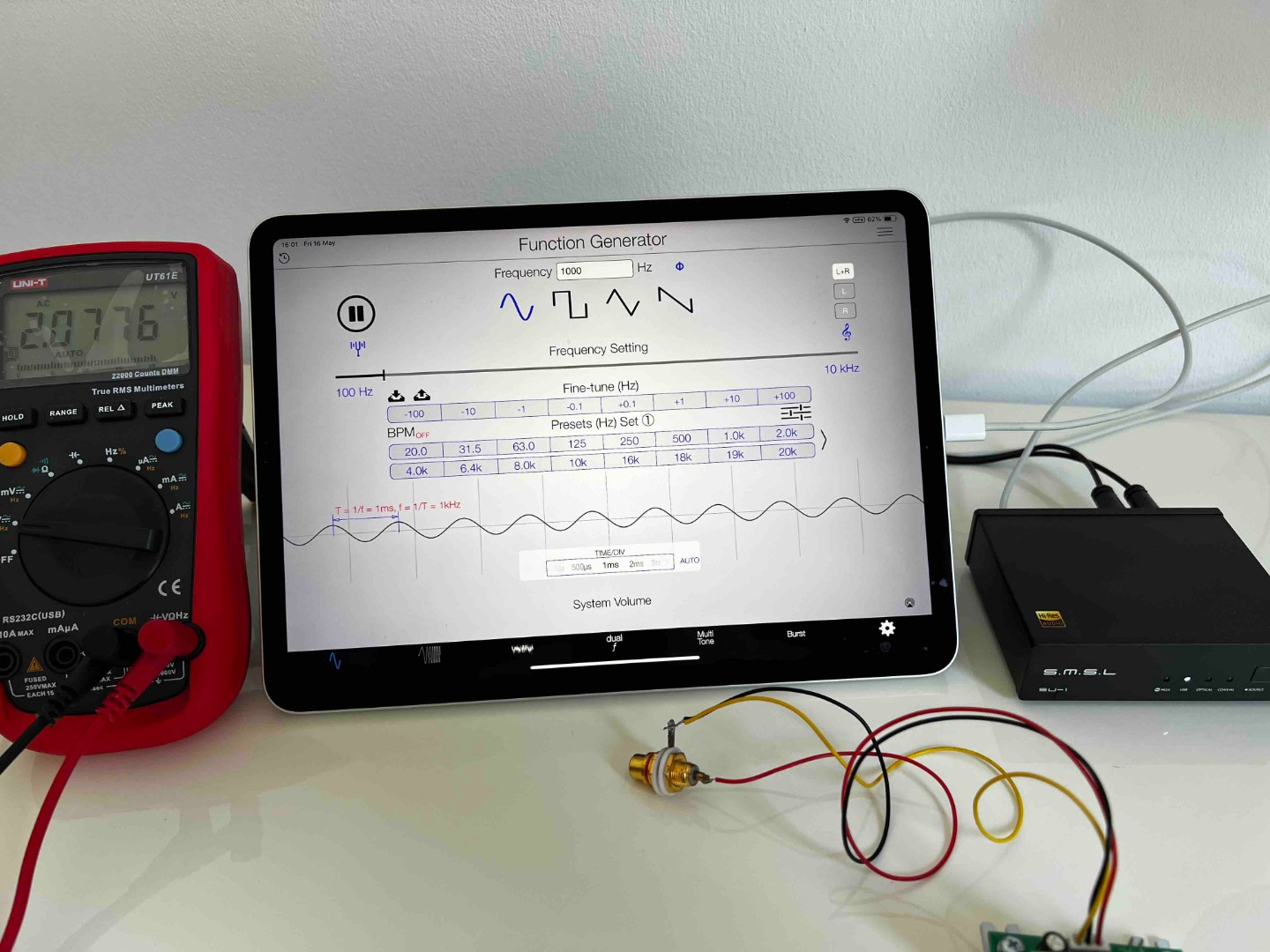

Сделал эксперимент. Подключал ко входу каждой платы генератор сигнала с приложения на iPad, через ЦАП smsl su1, входное напряжение измерял на RCA разьеме каждой платы, напряжение было 2В (генератор бесплатный, выдает только 2 В), частота 1 кГц. Измерял мультиметром подключенным к нагрузочным резисторам 8 Ом, 100 ВТ. На выходе одной платы получилось напряжение 11,8 В и на выходе другой платы 9,855 В.

[amateur]

[Вася-Пупкин]

Юра просил вас показать не измерения на входе и выходе, а снять планку радиатора и сфотографировать часть платы где коннектор входной, может там непропай или холодная пайка.
А по вашим фоткам поставить диагнозы не получится.

[amateur]

Юра просил вас показать не измерения на входе и выходе, а снять планку радиатора и сфотографировать часть платы где коннектор входной, может там непропай или холодная пайка.
А по вашим фоткам поставить диагнозы не получится.

Мне было интересно померить. Вдруг я слышу неправильно.

[amateur]

Вот входная часть плохой платы. Вторую плату тоже открутил, такая же пайка. Может штырек входного разьема не пропаян, холодного входа.

[amateur]

Может не по теме. Не могли бы подсказать распайку разьема папа XLR, если смотреть со стороны где надо кабель припаять. В инете не очень понятно, с какой стороны они показывают, со стороны штырьков или со стороны пайки.

[XIAN]

Не могли бы подсказать распайку разьема папа XLR

[amateur]

Конец истории с разницей с выходной амплитуде напряжений на двух Птеро моно. Отправил платы Юре, он протестировал и написал, что у одной платы, которая показывала большее напряжение, была дорожка порвана. И Юра, как порядочный человек вернул мне средства за платы. Поэтому ставлю за sous большой лайк, этому парню можно доверять, и гарантийные обязательства Юра выполняет без вопросов.

[Вася-Пупкин]

гарантийные обязательства Юра выполняет без вопросов.

В этом никто и не сомневался!
У меня был маленький нюанс с модулями 065 при выключении был щелчок, Юра говорил высылать обратно платы ( за его счёт прошу заметить ), но это не наш метод, Юра прислал мне резисторы которые просто заменил сам . Хотя Юра предлагал там два варианта по замене резисторов я их то же купил, бывают всякие нюансы и от этого никто не застрахован.

Но вот почему же конец истории, нужно все же собрать тогда Петру на более мощных версиях что Юра делает, под них у него уже и БП на 42 вольта есть.

[amateur]

Но вот почему же конец истории, нужно все же собрать тогда Петру на более мощных версиях что Юра делает, под них у него уже и БП на 42 вольта есть.

Конец истории, в смысле конкретно с этими двумя платами. А как мы усилители строили, так и будем строить, никто не остановит
Но меня сейчас увлекло другое направление, применение силового ЦАП. Так как я цифровик, все источники звука у меня в цифре, то хотел попробовать сначала корректировать звук на уровне цифры с помощью ЦСП ( делать кроссоверы например, эквалайзеры) и подавать непосредственно на каждый динамик. Там уже немного другая работа, связанная больше с компьютером, где программы, измерениями с помощью тестовых микрофонов звука и платами силовых ЦАП.

[Grandpa]

натрапив на цю тему в пошуках dsp плати для продовження розвитку проєкту бумбоксу. Цікаво поспілкуватись з людиною, яка зараз цікавиться такою ж темою

[alexmile]

Вопрос к Юрию, как можно заказать плату стерео PTERO TAS5342 и ваш блок питания к ней

[Sous]

Да, платы доступны. Напишите в какой-то месенджер, пжст

[Energizerg]

Являюсь счастливым обладателем стереоверсии. Возможно ли уменьшить коэффициент усиления заменой резисторов?
Сейчас на входе стоит делитель, до примерно 0,2в. Уменьшение входного сигнала, а потом его усиление не кажется лучшим решением. В идеале хотелось бы подключить ЦАП напрямую. Регулировка громкости цифровая. Но при таком подключении приходится уменьшать громкость в самой системе до диких -40дб или около того, что еще хуже.
Если модификация невозможна, буду ждать еще более маломощные но качественные проекты от вас.
Сам ptero stereo огонь аппарат, абсолютно никакого фона на АС с чувствительностью 90дб. До этого сколько было усилителей, в ближнем поле было невозможно слушать

[Sous]

Здравствуйте!
Спасибо!
Минимальный к-т усиления 18,6дБ примерно
R309 ( в каждом канале предусилителя) заменить на 10К

[Igorvolikov]

Вопрос владельцам, и слышавшим.

А насколько стереоверсия (v1_032) с однополярным питанием уступает по качесту звука моно версии с двухполярным?
Интересуют не измерения, а субъективное восприятие.

[Вася-Пупкин]

Вопрос владельцам, и слышавшим.

А насколько стереоверсия (v1_032) с однополярным питанием уступает по качесту звука моно версии с двухполярным?
Интересуют не измерения, а субъективное восприятие.

А вы случайно не путаете версии, так как стерео птера и моно с однополюсным питанием. Да и по качеству они совершенно идентичны, ну может минимальные какие-то окрасы в звуке у версий, могу только сказать что моно повышенной мощности при питании от 44 до 48-вольт играет как по мне интереснее. На истину не претендую, чисто моё мнение.

[Igorvolikov]

Спасибо!

Возможно с версиями и напутал.
Думал, что повышенной мощности с двухполярным.
Просто уже есть блок питания МинВел на 24 вольта (регулируется до 27) и хотел еще один эндпоинт во второй комнате с минимальными затратами организовать.
Акустика вроде не сильно капризная (полочники Dali Opticon 2) и вот в думаю.... Если помимо мощности в качестве тоже есть разница - возможно стоит взять более мощную, а со временем заменить БП?
