Усилитель JLH 5.0 для музыки 5.1

[Carwizard]

Хотел Вам ссыль сбросить, но оказалось, что товара уже нет

Этот же вентилятор (Typhoon GT1850 2150 PWM GT3000 PWM) есть в другом шопе:
https://aliexpress.ru/item/100500238457 ... web201603_

[Carwizard]

при отключенном сигнале еле-еле слышен 50герцовый гул.

Сняв экран с торика и ослабив крепление, повращайте транс вокруг оси крепления, тем самым отклоняя вектор магнитной индукции. При этом слушайте степень тишины на включенном усилке. Бывает, что таким поиском наилучшего положения ориентации транса в пространстве, удаётся значительно минимизировать фоновую наводку.

[Фатеев]

Чисто для интереса, попробуйте отключить от корпуса холодную землю (который желтый с зеленой полосой, снимите клему с выхода ЭМИ фильтра ).

Попробовал. Безрезультатно.
Припаяю ёмкость 22000. Отпишусь

[Фатеев]

при отключенном сигнале еле-еле слышен 50герцовый гул.

Сняв экран с торика и ослабив крепление, повращайте транс вокруг оси крепления, тем самым отклоняя вектор магнитной индукции. При этом слушайте степень тишины на включенном усилке. Бывает, что таким поиском наилучшего положения ориентации транса в пространстве, удаётся значительно минимизировать фоновую наводку.

Попробовал. Безрезультатно

[Фатеев]

Добавил 22000. Гул стал чуть чуть меньше. Полностью не исчез. С полуметра уже не слышно

Где уещё потыкать?

Из какого металла и какой толщины лучше делать экран?

[Фатеев]

Первое разочарование(((
Мощность 3.5 ватта и начинает гадить прямо в уши
Шо делать?

[Alex]

Какое сопротивление акустики, какое питание вы подали на усилитель и какой ток покоя?

[Фатеев]

Какое сопротивление акустики, какое питание вы подали на усилитель и какой ток покоя?

8 Ом. +26 В(Переменка 24). 1А

[Alex]

Ну плюс минус нормально а какая чувствительность акустики и температура радиаторов?

[Фатеев]

Ну плюс минус нормально а какая чувствительность акустики и температура радиаторов?

89 Db. Больше 60 градусов. Слышу большие искажения на хорошо прогретом усилителе. На выходе 5.5 вольт и больше. Менее пяти вольт очень хороший звук

[Alex]

Чувствительность для худа конечно немного маловата а какую мощность вы хотите получить?

[Denis2020]

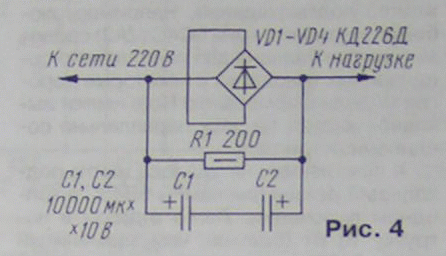

При наличии постоянной составляющей в сети ,тор может влететь в насыщение сердечника.Исправить можно фильтром

[Denis2020]

Чувствительность для худа конечно немного маловата а какую мощность вы хотите получить?

100% правильно..Я когда сделал ламповый пред- мощность Худа увеличилась слышабельно

[Фатеев]

Чувствительность для худа конечно немного маловата а какую мощность вы хотите получить?

10 ватт хочу. Или это фантастика?

Планирую использовать с акустикой 8 Ом 93 дб

[lgedmitry]

Худ2003 даёт 8.5 Вт на 8 Ом при 28 Вольтах питания у меня. Это под завязку. Дальше клиппинг. У Вас 26. Это до фильтра, или после?
Ну и может быть у 1969 чуть лучше коэффициент использования питающего напряжения, благодаря вольтдобавке. Но это крохи. Думаю, 10 не будет никак

[Denis2020]

Чувствительность для худа конечно немного маловата а какую мощность вы хотите получить?

10 ватт хочу. Или это фантастика?

Планирую использовать с акустикой 8 Ом 93 дб

Да хоть 50 ватт...Вы представляете какая будет ПЕЧКА? Какие надо радиаторы, трансформатор? Цена выйдет такая,что проше сделать не однополярный Худ, а двухполярный 2005 г
http://ldsound.ru/wp-content/uploads/20 ... nd.ru_.pdf

[Фатеев]

Ну плюс минус нормально а какая чувствительность акустики и температура радиаторов?

Может ток добавить до 1.2?

[lgedmitry]

В идеале, ток покоя должен быть таким, чтоб на максимальной амплитуде и на штатных ас усилитель мог бы выдать неискажённый прямоугольник.
Но это наверное тяжеловато. Тогда, хотя бы, согласно рекомендациям самого Худа. Они же есть в таблице. Ну или представить, что сопротивление динамиков никогда не падает ниже 8 Ом (хотя, конечно, падает) и посчитать амплитуду тока на максимуме мощности. Напряжение перед клиппингом (по тестеру) помножить на квадратный корень из двух и разделить на 8 Ом. Ток покоя должен быть больше максимального амплитудного тока.

[Alex]

Сделайте по рекомендации худа, на первой страничке в теме есть таблица. Но 10 Вт чистыми не.

[Фатеев]

2 вопроса
1) в моём проекте предусмотрена установка индикаторов на каждый канал. Они есть. В ветке есть фото. Максимум по входу 2 вольта.
Подскажите какой делитель поставить. Какие номиналы резисторов.
Максимум на выходе усилителя будет примерно 7-8 вольт
2) также мне нужно поставить защиту по температуре на случай выхода из строя блока питания для вентиляторов
Нужна максимально простая схема. Возможно, на реле

[lgedmitry]

А) я б ко входу эти индикаторы полключил, чтб земляных петель не плодить, или Вы хотите им 5 раздельных источников питания соорудить?
Б) на алишке много термостатов в корпусе TO220-2. Через каждые 5 градусов есть номиналы емнип

[lgedmitry]

US $0.49 | KSD-01F Температура переключатели TO220 нормально разомкнутый H 0-105 градусов Термальность предохранитель Сенсор термостат 1.5A 250AC
https://a.aliexpress.com/_AoH1Gm

[Фатеев]

И всё-таки, подскажите, как мне убрать сетевую 100-герцовую помеху на выходе?
Размещение всех узлов на значительном расстоянии не помогает. Добавление ёмкости до 40000 не помогает
В чем дело?

[Dysindich]

Не такой, это, простой вопрос... (в случае, когда на него налетел). Мы все, за Вас болеем. Думаю, что совместно, как-нибудь поборем вашу болячку. (потребуются подробные фото, по запросу). Одно ясно - это не наводка от транса (так как, Вы пытались подключать от самого дальнерасположенного юнита...). Просветите момент с организацией заземлений в усиле.... всех и поподробнее.
Так же, подробно осветите тему соединительных проводов, их тип, и реальное подключение проводников, экранов.
Кропотливая тема, особенно - для заочного разрешения, но повода , чтобы застрелиться - нет.

[Dysindich]

Да, еще один момент... Провода питания (сетевая переменка), Вы, с какой целью завили? (может , я , не понимаю чего, но как-то, не вяжется попытка борьбы с симметричной помехой, когда в ее роли выступает сам , полезный "сигнал"...) .

[Фатеев]

Расставил на столе подальше друг от друга тороид и плату усилителя. Закоротил вход. Подключил к АС. Включил сеть. Гул есть. Пошевелил провода. Покрутил тороид. Припаял ещё 22000. Гул есть. Припаял ещё 22000. Гул есть
"Наверное дело не в конденсаторах" - подумал Штирлиц

Да, ещё закручивал и раскручивал провода

[acrobot]

Насчет гула...вы подключаете только один канал, одну секцию, один транс? Или все 5? Если одну, может стоит пробовать каждый транс проверить и насколько гул будет разным ? Смотрел Сталкера, так он объяснял , что если транс намотан коряво, то никакими ёмкостями этот гул не заглушить.
https://www.youtube.com/watch?v=MrUaMOJu_VQ&t=1897s
23 минута

[Фатеев]

Подключал только один канал. Проверил все пять тороидов. Гул одинаковый. На торах вторичная только одна. Обмотка 24 вольта

Как лечить?

[Alex]

А если уменьшать ток покоя, гул меньше?

[Фатеев]

А если уменьшать ток покоя, гул меньше?

Между 1 и 1.2 А разницы не услышал(((
У меня вообще 6 плат. Одна запасная. Могу Вам отправить по НП для экспериментов
