Собираем усилитель clone ncore v3 инструкция + теория.

[lgedmitry]

планирую поставить такой разьем питания, сойдет или чем то другим заменить?

На али есть чуть повыше, зато уже с отсеком под предохранитель

[Alexey arsenev]

Какая клемма, где диоды? Об что речь?
И причем тут Ваши регуляторы?

Ну как бы вы тут обсуждали реле защиты и не первый уже пишете что Полярность не имеет значения.
Я только на днях получил платы v3 от Юрия и перед сборкой сто раз всё прозвонил, поэтому и спросил.., ну да сам виноват не уточнил что про платы защиты. На кртинке viewtopic.php?p=14796#p14796 правильное подключение, если поменять полярность то будет кз.
Регуляторы не причём, просто он (регулятор) у меня запитан от линии питании плат защиты, а отключать его для измерения потребления плат защиты не стал.

[IT-Prof]

Не, там не может быть кз при другой полярности, просто не будет работать.

[ms142]

Какое КЗ, почему не будет работать?
Плата защиты питается штатно от ПЕРЕМЕНКИ, какая разница, как постоянку подавать?

[Alexey arsenev]

ms142 там подключение полупериод, одна клемма напрямую к минусу схемы и аккустики, вторая через диод.
IT-Prof так точно просто не будет работать

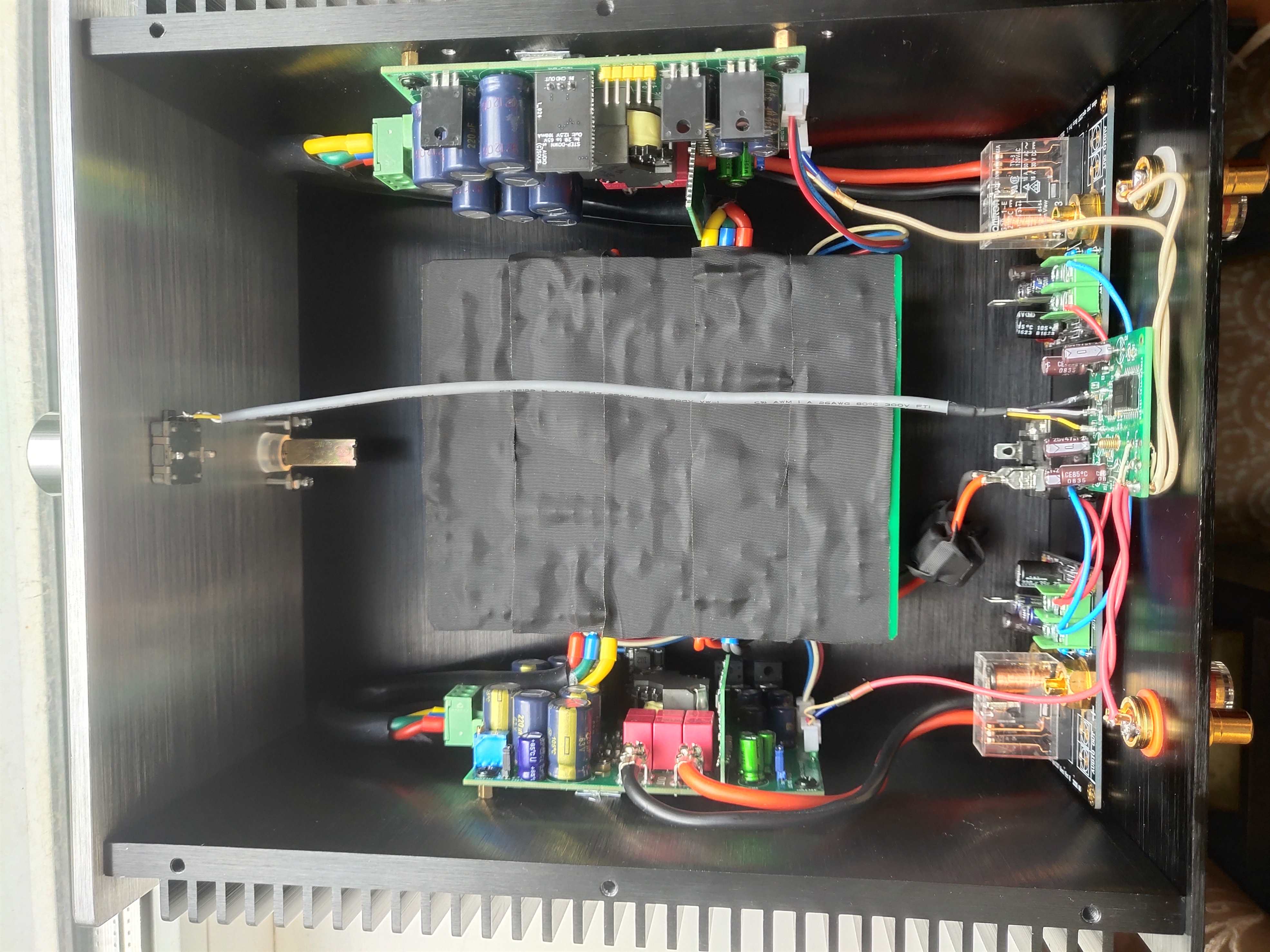

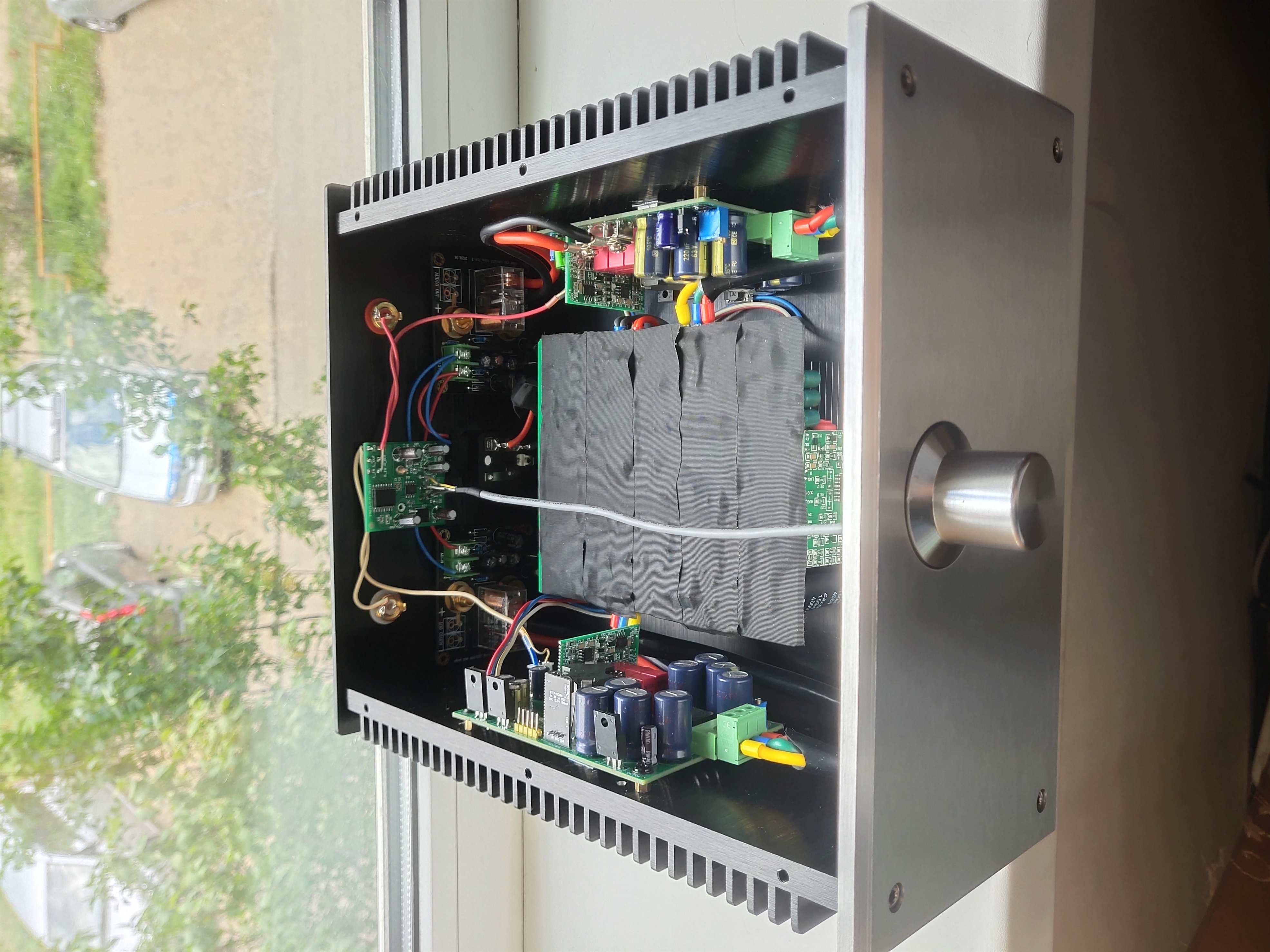

вот мой вариант, осталось только БП для плат защиты на Ali нашёл малогабаритный 12в 400мА думаю вполне будет достаточно, можно закидывать тапками.




[ruslan_3d]

ms142 там подключение полупериод, одна клемма напрямую к минусу схемы и аккустики, вторая через диод.
IT-Prof так точно просто не будет работать

вот мой вариант, осталось только БП для плат защиты на Ali нашёл малогабаритный 12в 400мА думаю вполне будет достаточно, можно закидывать тапками.

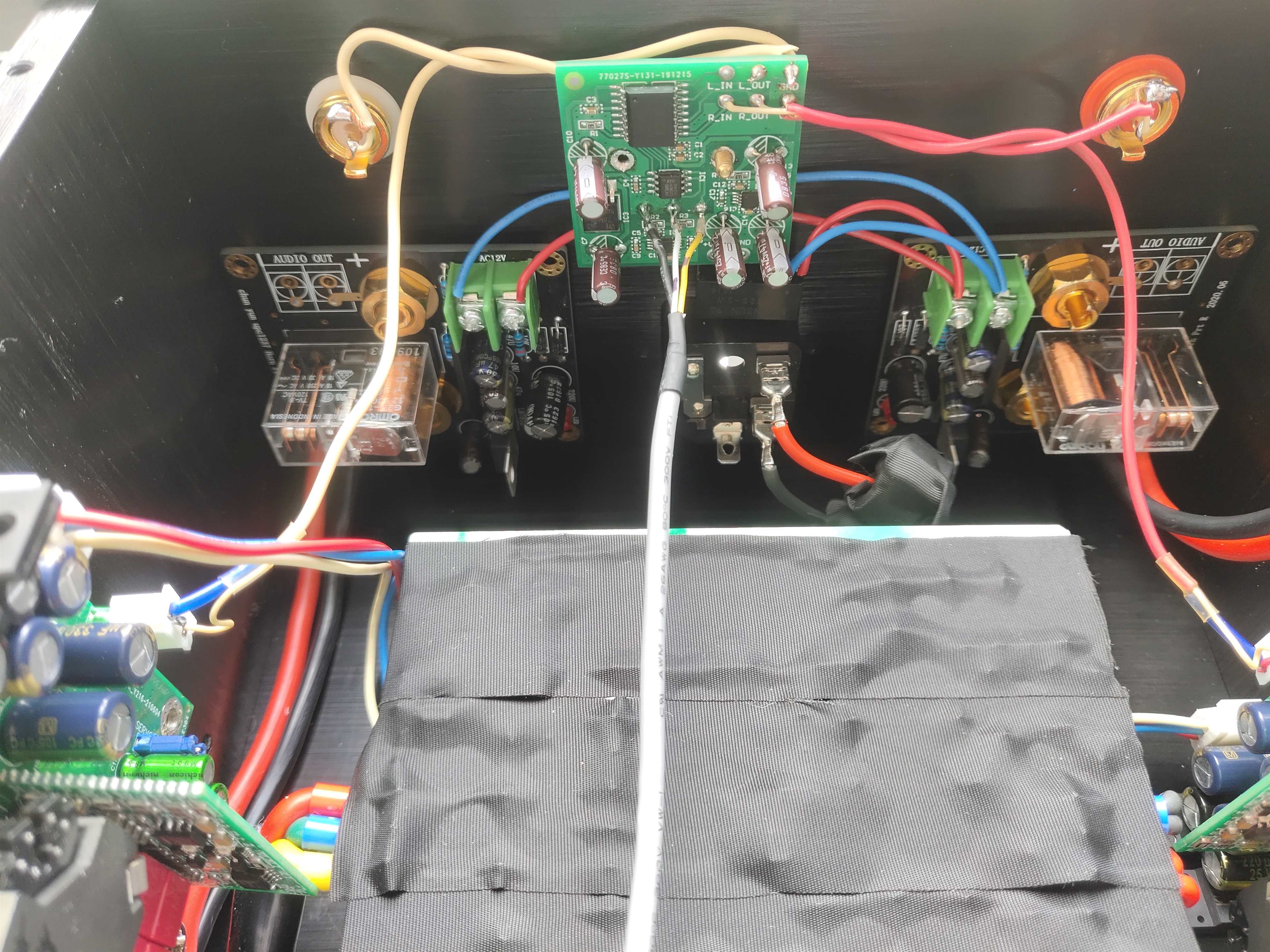

А что за скотч такой и зачем вы это сделали..?
Или просто не хотите показывать начинку? В чем секрет, почему фото нет без скотча..?
Какой-то странный подход , я не осуждаю, но у меня только такие мысли в голову лезут, что вы что-то скрываете.?

Я понял перевернули платы вверх дном, и заклеили от поражения током?

Извините сразу не понял..

[ms142]

ms142 там подключение полупериод, одна клемма напрямую к минусу схемы и аккустики, вторая через диод.

Так там не диодный мост? Тогда сорян, полярность имеет значение.
А что за второй диод рядом?
И возникает интересный вопрос: как при однополупериодном выпрямлении 12-ти вольт переменки работает реле на 12В?

[Alexey arsenev]

вот вроде эта схема более подходящая к нашей кит. плате только один динамик

у нас примерно так же, диоды на входе соединены на выходе каждый в свою точку
один диод через стабилизатор 7812 на ножку реле
второй диод через резистр на ножку микросхемы

[VladimirG]


Приятно видеть собранный аппарат. Как звучок?

У меня вопрос по покупке плат у Юрия, то есть, как договаривались, как долго доставлялись и другие подробности. Просто я с ним связался, он написал, что загружен работой и просил напомнить через две недели, а через две недели написал "чуть позже отвечу" и, вот уже больше двух недель - ничего.

[Alexey arsenev]

В полной мере пока ни как, супруга в отпуске дети на каникулах...
С Юрием начал общатся с 26 января тогда же закупил почти все причиндалы (корпус, 2 блока питания, регулятор alps который мне совершенно не понравился, в место него заказал на pga ), напоминал о себе каждые 2 недели в июне 16го оплатил заказ, 29го июля опять напомнил о себе так как Юрий молчал он сказал что платы готовы и он про меня помнит, больше я его не беспокоил, а на днях получил посылку. Общался через воцап.

[ms142]

вот вроде эта схема более подходящая к нашей кит. плате только один динамик

у нас примерно так же, диоды на входе соединены на выходе каждый в свою точку
один диод через стабилизатор 7812 на ножку реле второй диод через резистр на ножку микросхемы

Ну понятно, что схема даташитная.
Но непонятно, как будет работать от переменки 12В. Китайцы - они такие китайцы...

[classd]

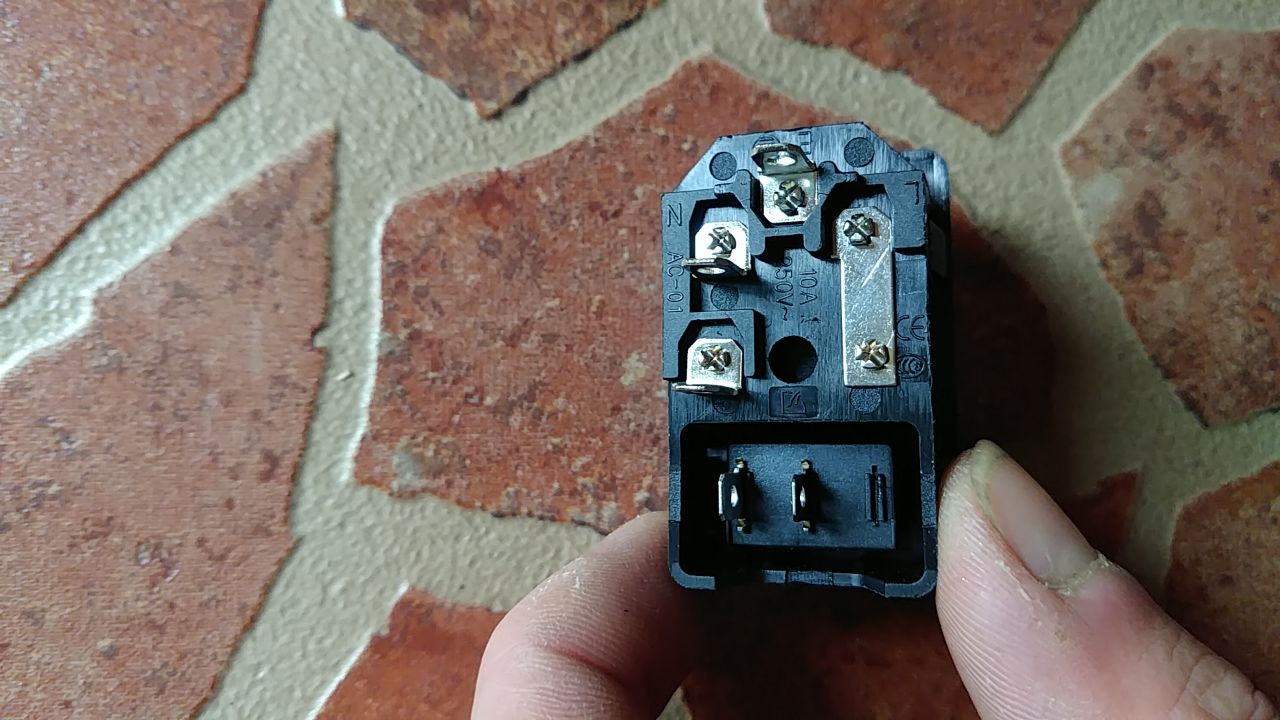

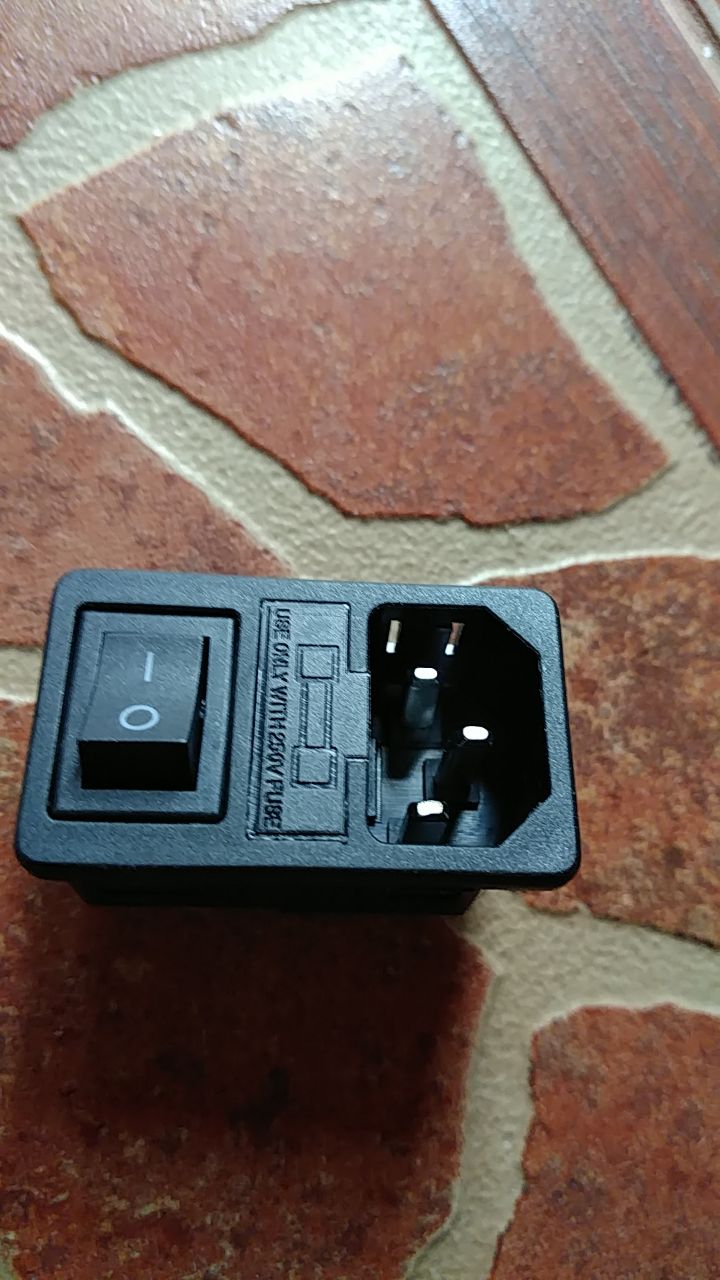

купил такую кнопку,
1 на сколько А поставить предохранитель?
2 как подключить кнопку?

[ruslan_3d]

Ну написано максимум 10 ампер на 250 ,( 2.5 кВ на 250 вольт), если надо меньше поставить предохранитель, то считайте..
Зависит от потребление
пример 400 ватт (ток потребления вашего оборудования V(вольт) *A(амперы) = получаем Ватты
400/220 (ватты делим на напряжение)= 1.8 ампера потребление на 220 вольт.. Тут можно поставить предохранитель максимум 1.8 ампера..
Больше нет смысла, так как оборудование быстрее сгорит, прежде чем предохранитель выйдет из строя.. Это если не КЗ
А по поводу как подключить, то я вообще в шоке.. Как вы собрались усилитель собирать, если даже кнопку обычную поставить не можете..
Там же все просто, 3 контакта пришло, три вышло..(Фаза, земля, ноль) Фазу через кнопку и предохранитель(можно и ноль, так как все равно при вставке вилки в розетку разной стороной , полярность изменится)
Вы прямо как мой брат в молодости , на выключатель которым включать свет, подводил 220(фазу и ноль), дальше нет смысла писать что происходило
Решил добавить автору рисунок https://yadi.sk/d/3w8s91nTs26QWA

[ms142]

Если бы все было так просто...

[ruslan_3d]

Если бы все было так просто...

Тут надо понимать, что он хочет получить от связки вставки предохранителя, может от KЗ, а может как защитный по току..

[ms142]

Предохранитель в этом месте защищает проводку до инлета от КЗ (сильной (аварийной) перегрузки) на участке цепи после предохранителя.

[ruslan_3d]

Предохранитель в этом месте защищает проводку до инлета от КЗ (сильной (аварийной) перегрузки) на участке цепи после предохранителя.

Это и так понятно, но у кнопки есть еще максимально пропускной ток..Допустим вы поставили эту кнопку как у автора на 4-5 киловатт на 220, что с кнопкой будет писать нет смысла, я думаю вы поняли о чем я..Предохранитель тут можно хоть на 20 ампер влепить, кнопка быстрее в таком варианте выгорит чем выйдет из строя предохранитель, поэтому по току тоже можно чуть с предохранителем поиграться..
Как в машинке, стоит 10 ампер, вставили 20 или монету, провода начинают гореть при КЗ, так и с кнопкой..

[ms142]

Кто-то заставляет превышать максимальный ток?
Надо правильно выбирать компоненты, в т.ч. и такие на первый взгляд простые, как кнопки и предохранители.

[ruslan_3d]

А как тут картинку вставлять, так и не понял?

[classd]

А как тут картинку вставлять, так и не понял?

http://i.prntscr.com/BF4k4-cESbSMAfMzVYcEew.png

[ruslan_3d]

А как тут картинку вставлять, так и не понял?

http://i.prntscr.com/BF4k4-cESbSMAfMzVYcEew.png

Спасибо

[classd]

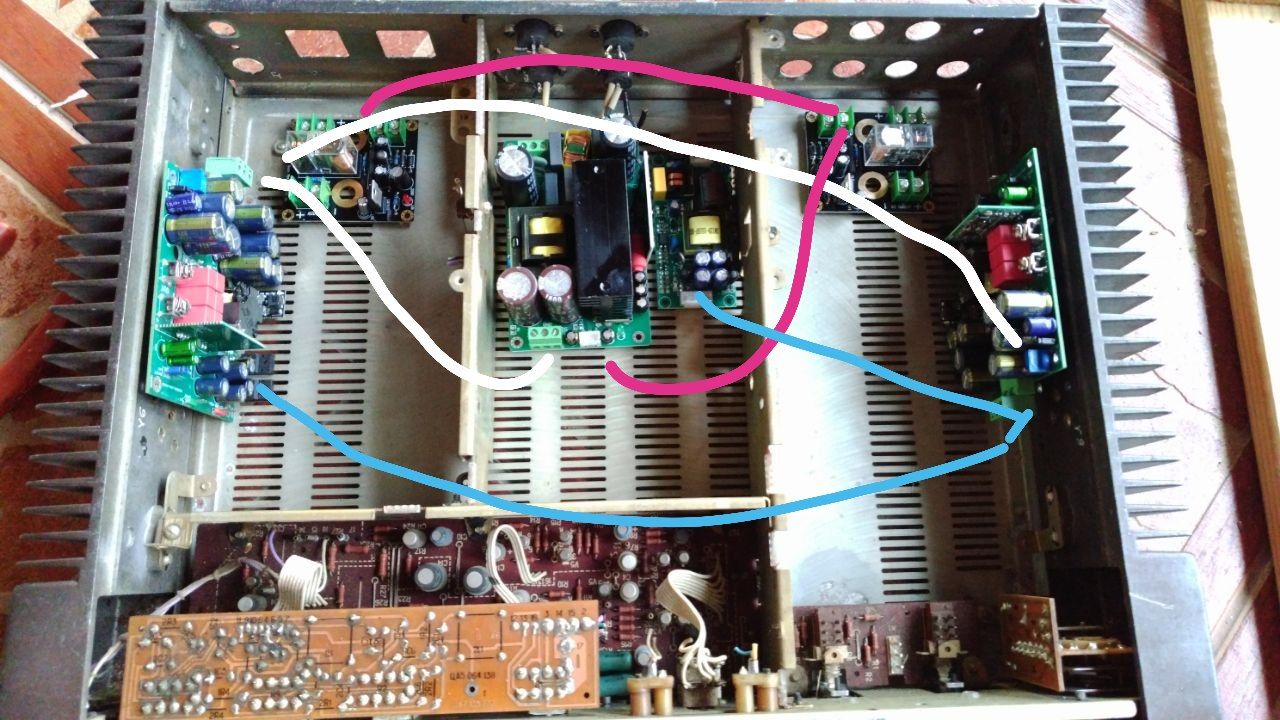

Планирую питание подключить, пока не приехал 2бп, таким образом. БП 48в- усилитель- усилитель. Можно ли так подключить?
Как правильно?

[Dysindich]

Лучше, так не делать - это, не правильно. На каждый усилитель - своя выделенная линия с БП, так - правильно.

[classd]

Лучше, так не делать - это, не правильно. На каждый усилитель - своя выделенная линия с БП, так - правильно.

по временной схеме можно так сделать? скоро приедут бп 48 и 15, сделаю выделенные линии.

[ms142]

Работать ес-сно будет.
Но правильнее вести питание каждому потребителю отдельно.

[classd]

Установил все платы на дистантирующие болты, ПРОВОДКУ НЕ РАЗВОДИЛ, мультиметр в режиме прозвонки, 1подсоединеняю щуп к корпусу усилителя и к + звуковой клемме ncore , на мультметре показывает 1620, если к - клемме 170.
2, Когда один щуп подключаю к + звуковой клемме ncore , а другой к среднему входу xlr(балансный) то показания примерно 1620.
3 Когда один щуп подключаю к - звуковой клемме ncore , а другой к среднему входу xlr(балансный) то мультиметр пищит.

В трёх случаях это нормальные показания мультиметр ?

[Dysindich]

Лучше, так не делать - это, не правильно. На каждый усилитель - своя выделенная линия с БП, так - правильно.

по временной схеме можно так сделать? скоро приедут бп 48 и 15, сделаю выделенные линии.

Чисто, для пробы и проверки, конечно можно. (в "электрическом" смысле криминала не будет) .

[Starky]

Планирую питание подключить, пока не приехал 2бп, таким образом. БП 48в- усилитель- усилитель. Можно ли так подключить?
Как правильно?

если вы используете один бп на несколько потребителей. то гораздо лучше от источника к каждому потребителю тянуть свой провод, а не подключать потребители последовательно...

[classd]

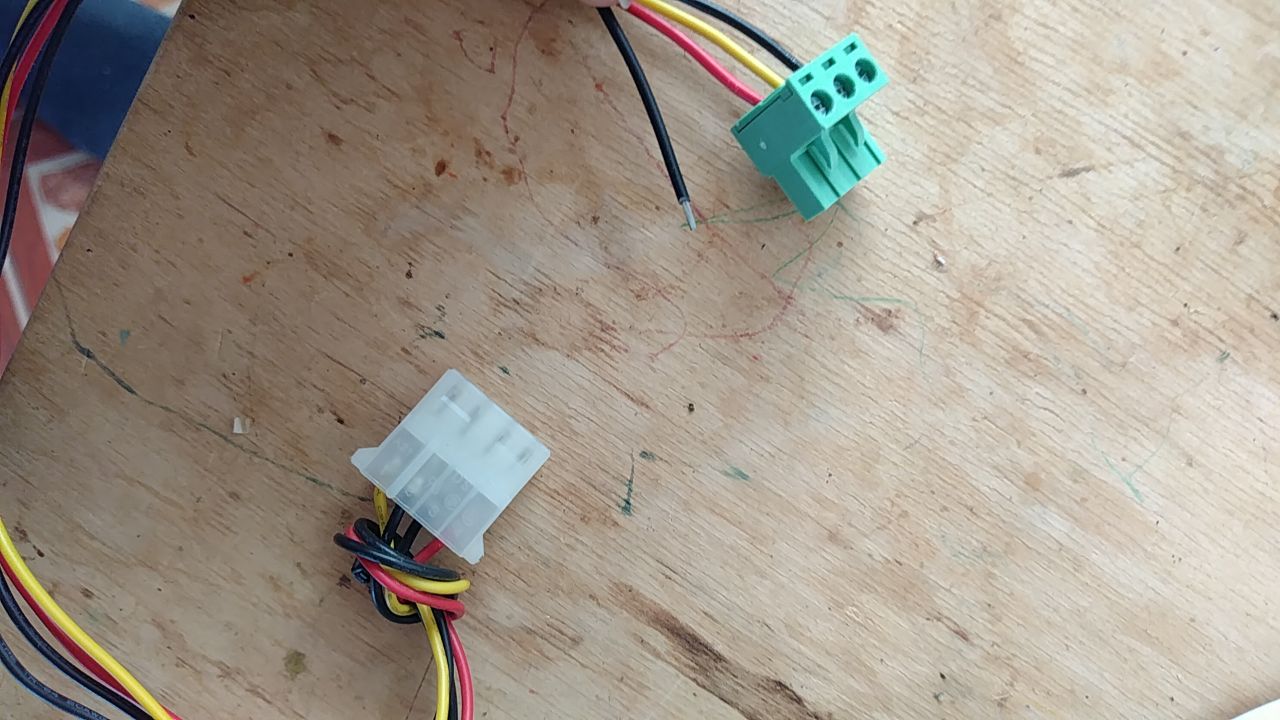

есть проводка от компьютерного блока питания.
в нем стальные провода.
планирую эти провода подключить от бп 48в к платам усилителя ncore.
стоит ли подключаться такими проводами или лучше медными?


[ms142]

Или лучше медными.
