Переделка китайского лампового усилителя на 6J8P и FU50

[LinuxManiac]

Номінал обхідного резистора некритичний. Може бути від 100 кОм до кількох сот кОм.
Щодо конденсатора, то загалом усі електролітичні конденсатори бажано шунтувати пеперовими або плівковими. Але це не є догмою.

[Николаевич]

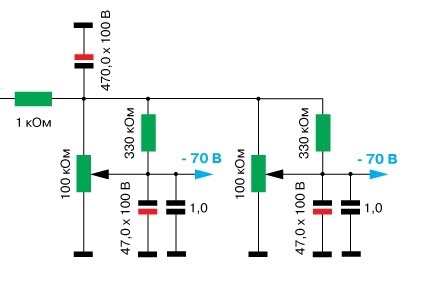

Кінцева схема блока живлення та підсилювача:
Схема .jpg

- Вітаю. а зробити стабілізатори на 400 вольт і – 100 не розглядали?

[m-shara]

Кінцева схема блока живлення та підсилювача:
Схема .jpg

- Вітаю. а зробити стабілізатори на 400 вольт і – 100 не розглядали?

Ні. Такої необхідності не було.

[m-shara]

Схильність до переходу у саморозігрів дійсно притаманна деяким потужним лампам. Для ГУ-50 це не характерно зовсім.
Пропоную розглянути варіант схеми організації зміщення із компенсацією ризику ненадійного контакта у підстроєчному резисторі.
При зникнені контакту напруга зміщення на сітці не зникає, а навпаки "пістрибує" до повної напруги джерела зміщення. А лампа замість переходу у прямий струм із перенавантаженням переходить у режим меншого струму спокою або ж просто зачиняєтсья для струму.

Я хочу цю схему зміщення використати в своєму проекті по Вашій схемі. Підстроєчний резистор у мене на 50К. Чи слідує притримуватись зазначеної величини в 330К обхідного резистора? В мене виникло питання важливіше: чи так необхідний конденсатор в 1 мкФ в даній схемі?

Скажіть будь ласка, який діапазон регулювання має бути для напруги зміщення? В мене на виході негативного дж.живлення получається -90В.
Розвязувальні резистори по 100К як у схемі а підстроєчний резистор 47К. В результаті на сітку попадає -24-25В.
Які номінали поставити замість 100К, 30К чи 47К? Чи може ще менше? А може досить одного на всі 4 регулятори? 10К наприклад?


[m-shara]

Все. Я вже найшов необхідну інформацію. Поставив по 30к і получилася максимальна напруга -50В.
