Усилитель класса D: FX-Audio - FX502S PRO

[Justas*]

Что-то напутали Техасцы в даташитах с распиновкой. Вот здесь правильно :
User's Guide стр.16 https://www.ti.com/lit/ug/slvuam9/slvua ... A3250D2EVM

[Justas*]

Кстати, рост THD+N на НЧ при больших мощностях, не только от БП зависят. Важна правильная разводка аналоговой земли.

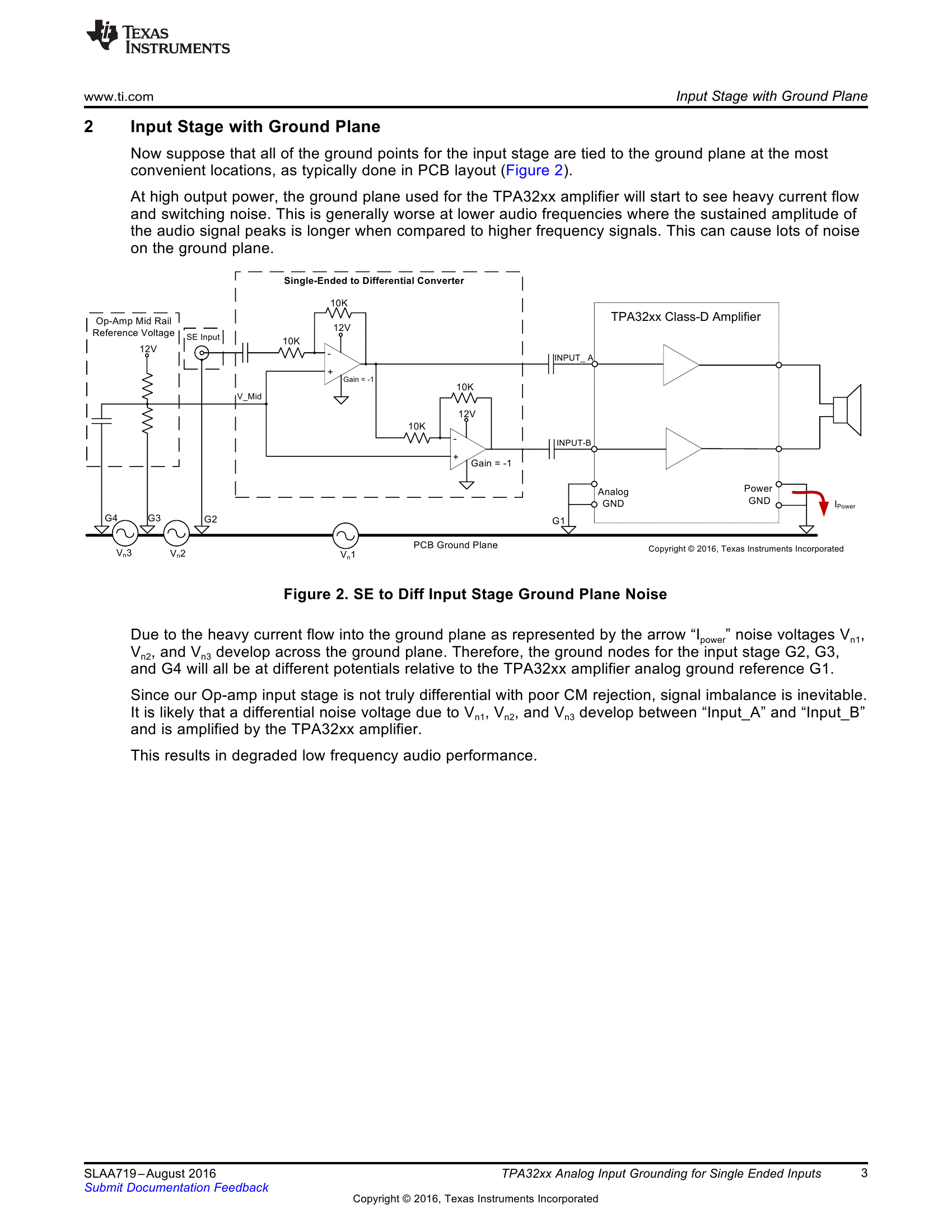

У китайцев сделано так (по крайней мере входные гнёзда и рег. громкости):

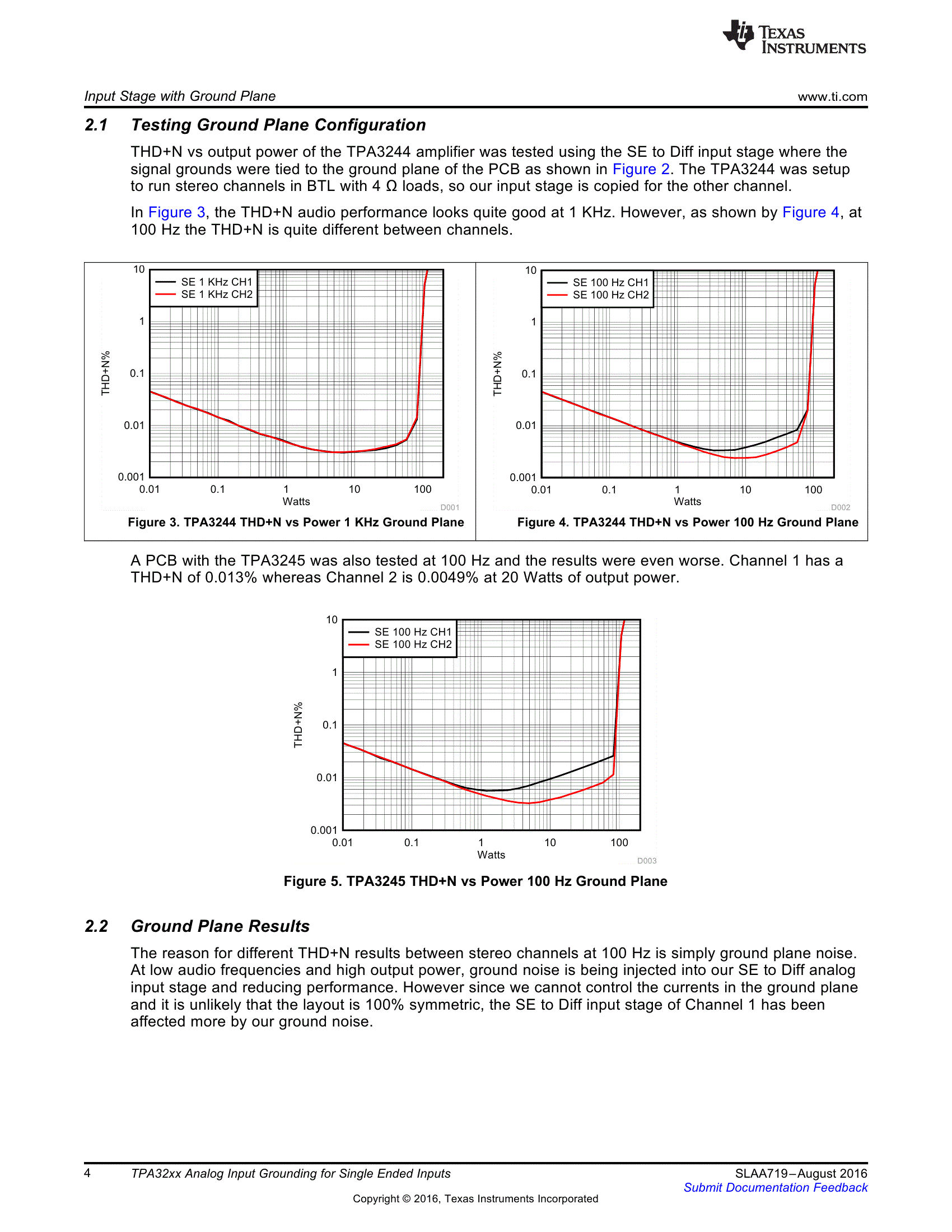

Соответственно будет такая картина:

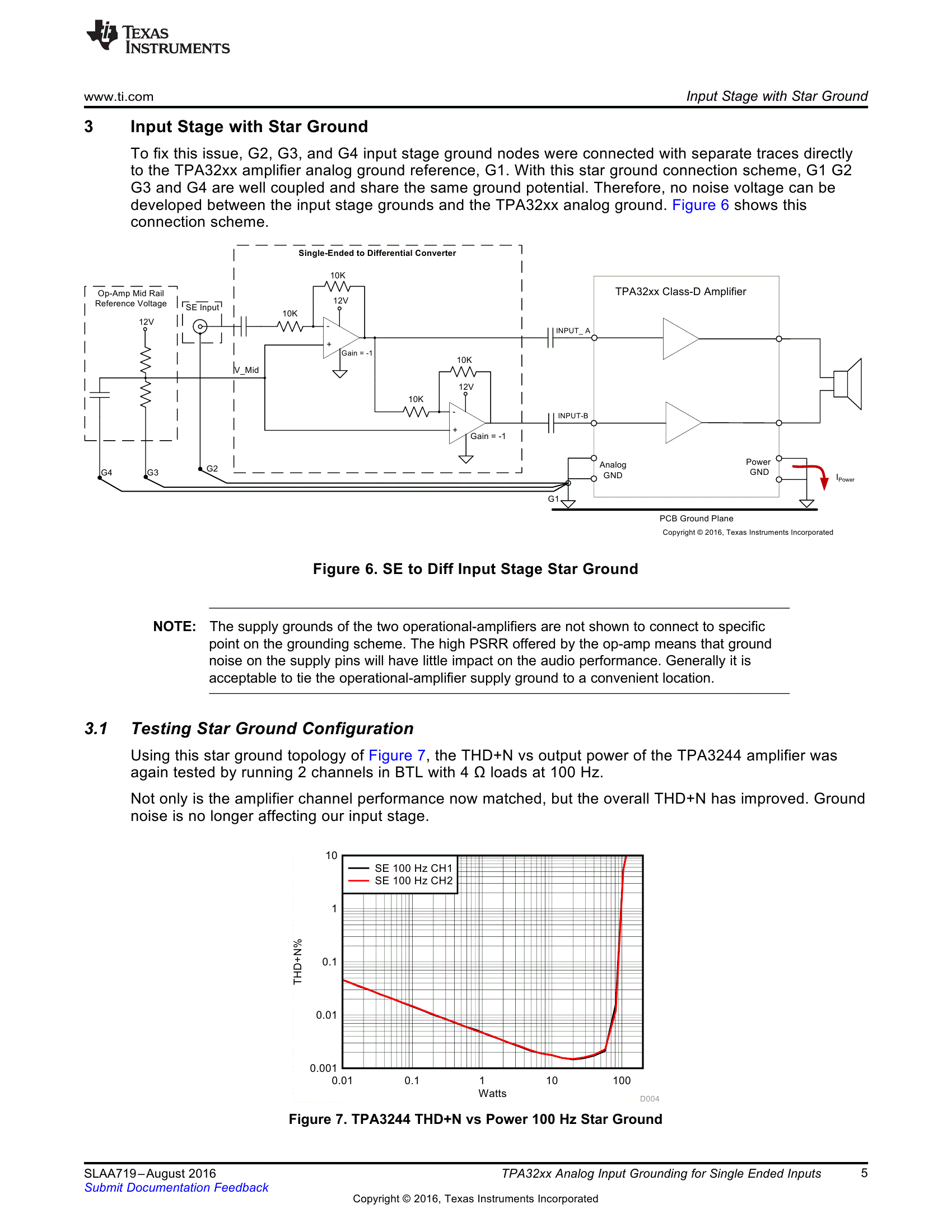

А это правильная разводка и результат:


[miko69]

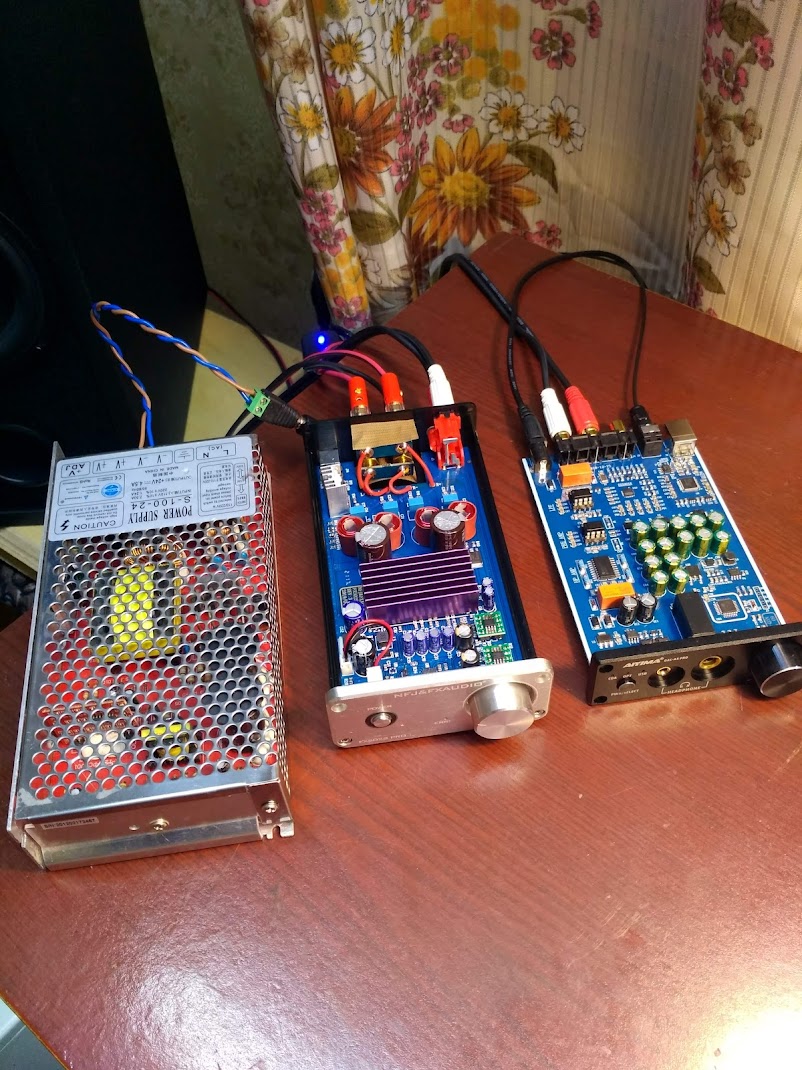

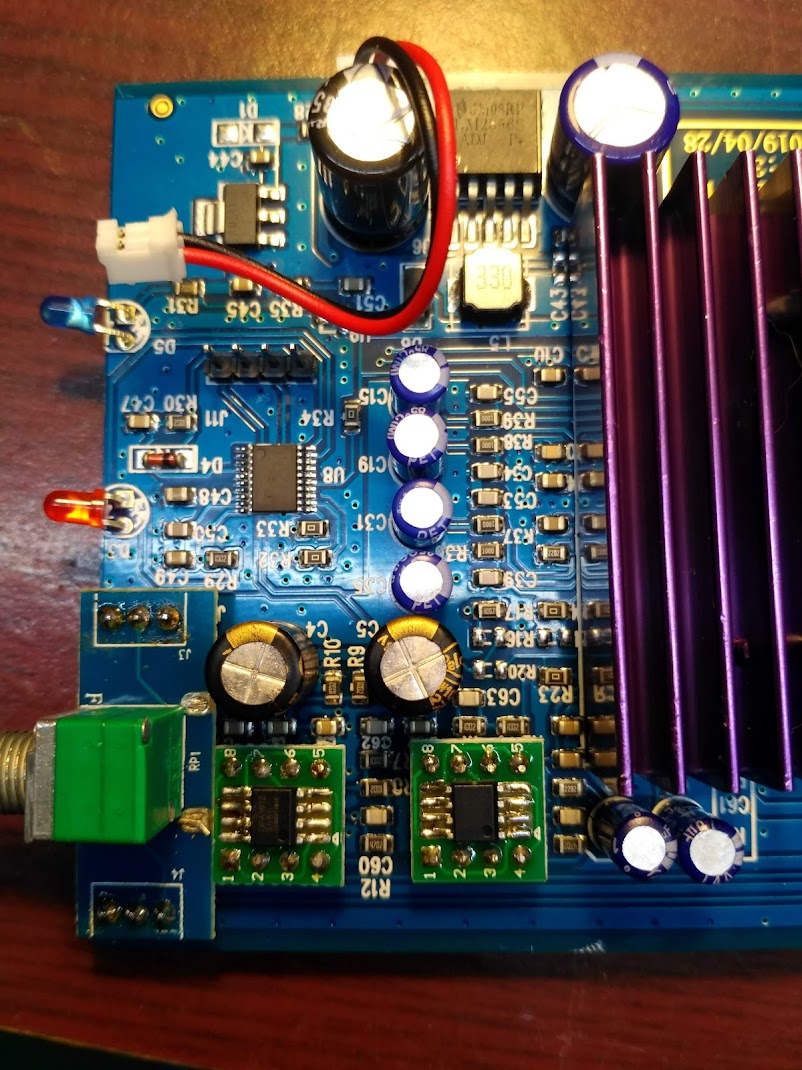

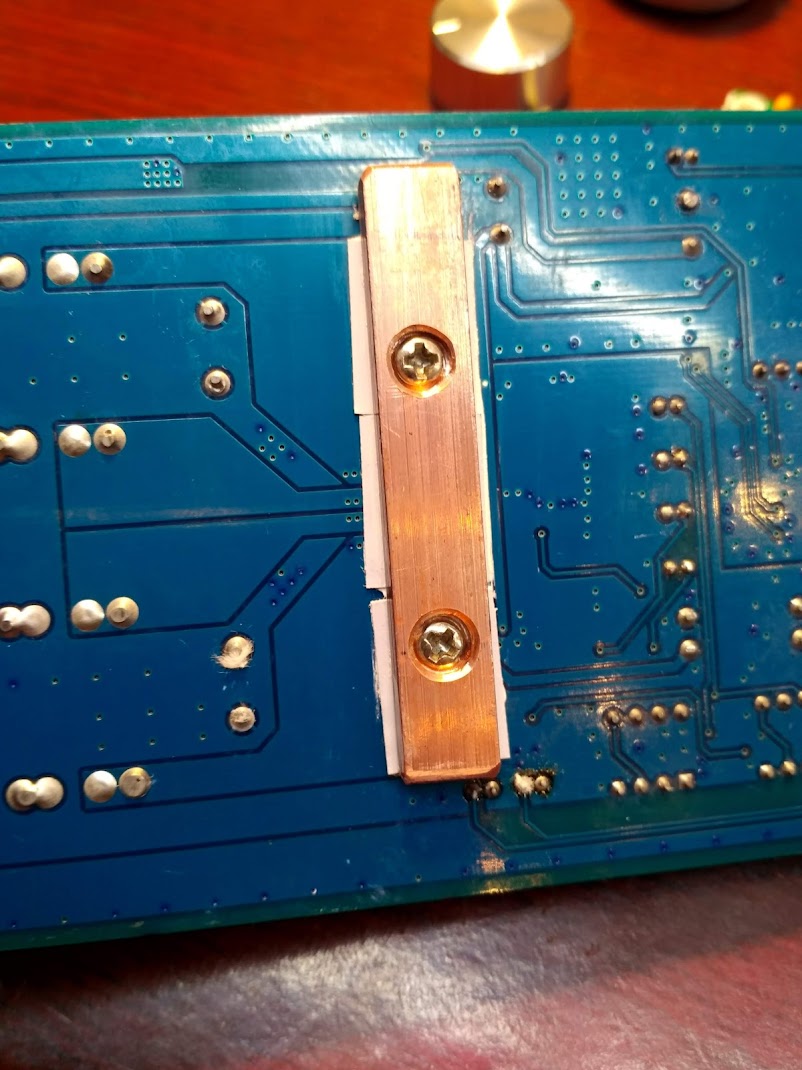

Ну вот, на этом, наверное я и закончу "допил" усилителя. Теперь всё как бы устраивает. В сухом остатке: замена ОУ на OPA1612; замена проходных электролитов в цепи рег. громкости - вход ОУ (Nichicon от старого кассетного японца 10 мкф); замена потенциометра регулятора громкости на аналогичный, но с обратнологарифмической характеристикой; облегчил температурный режим TPA3250 по совету одного из форумчан, спасибо за идею! Поднял напряжение питания до 28 В. Ну вот, вроде бы и все пока. Получил то, что хотел:)




[Carwizard]

...Первые половинки ОУ, работают с Ку = 2,13.

Каково ваше мнение, почему на соседнем борде рекомендуют уполовинить величину сопроток ООС, которые на первых половинках ОУшек, понизив с 47-и до 22-х КОм? Это R6 и R12.

[Justas*]

Ну во первых, даташитное включение. Все ОУ повторители, все резисторы 10 кОм.
В данном случае, китайцы таким образом решили увеличить чувствительность всего тракта. Нужно ли это, ещё не смотрел. Думаю что нет.
Кстати, при этом несколько ухудшается отношение сигнал-шум и судя по приведённым выше PDFкам - Кг.
Во вторых, входное сопротивление ОУ в 10 кОм, положительно влияет на плавность регулировки громкости. Я раньше писал, как добавив резистор между ползунком и землёй, из переменника с линейной зависимостью, сделать близкую к показательной.
Ну и в третьих, входное сопротивление в 10 кОм, в плане шумо-помехоустойчивости всегда лучше чем 22 кОм.
Тут конечно картину портит сам переменник с 50 кОм. Я бы поставил межу ним и входом повторитель.
У меня его вообще не будет. Использую один Никитинский регулятор для всех источников и усилителей, с соответствующей коммутацией.

[Justas*]

Ну, и конечно дешманские катушки надо менять на специализированные, например - такие:DSC01300web.jpg

Можно ссылку на такие.

[Dysindich]

Вот катушки с фото : https://www.mouser.be/ProductDetail/911-1D17A-100M
Вот , катушки, используемые техасцами : https://www.mouser.be/ProductDetail/994-MA5172-AE
Ну, и для кучи, транзюк на замену стоковому : https://www.mouser.be/ProductDetail/78-SQP90P06-07L_GE3
(все эти компоненты я лично покупал и использовал - мин нет )

[Justas*]

Спасибо

[V63s]

Ну вот, на этом, наверное я и закончу "допил" усилителя.

Я тоже для себя так решил когда-то с первым Д-шником. До сих пор допиливаю и допиливаю

[Dysindich]

Я не совсем правильно выразился
Конечно же, он будет использоваться, как отличный полигон и в будущем, но - это , другое...

[goshasound]

Добрый день уважаемые форумчане. Прошурстил всю ветку. Вопрос по питанию есть возможность взять за скромные Блок питания Live-Power 30V LP39 (MR-388) 30V/5A=4A (5,5*2,5) потянет ли данный источник не критично ли будет его 5-4 ампера.?

[Carwizard]

...потянет ли данный источник не критично ли будет его 5-4 ампера.?

Выше я уже постил фотку замера импульсного потребления тока, данным усилком. Оказалось до 8,6 А он кушает, на реальном музыкальном материале, будучи нагруженным на реальные акустические системы. Хотя среднее потребление 1,0-3 А, казалось бы. Так что тут каждый по вкусу решает сам, чем и как кормить зверька. К примеру, я выбрал Б/П: 32V 9А. Запас карман не тянет. Но можете себе поставить и на 4-5А, если не планируете кочегарить мощность до максималок.

[Dysindich]

Смотреть нужно, конкретную реализацию , конкретного БП. Какого типа импулсник, топологию, наличие фильтров, качество кондеек... да, много чего. Все же - зарядник для ноутбука несколько отличается , по решаемым задачам, от БП для высококачественного усиля.
10 гарантированных (железобетонных, а не заявленных китайских ) Ампер нужны, не столько для "качегаривания мощи", сколько для обеспечения полноценного воспроизведения (не искаженного) пик фактора музыкального материала , что является составной частью высококачественного звуковоспроизведения.

[Lektor]

Вы думаете, что пятиамперный в имульсе не выдаст 8А?
Не буду спорить, что запас - это всегда хорошо.

[Dysindich]

Может и выдаст (если , он , реально пятиамперный ), если в нем имеются элементы с запасенной энергией способные реализовать пик в 10ть Ампер. Если таковых недостаточно, до будет потеря динамики, реализовать пик не получится, получится "горбик".

[Lektor]

Мне думается, что даже 20-ти Амперный БП, без хороших емкостей, не выдаст в пике с крутым фронтом 10А.

[Olmit]

Как думаете, такой ЛБП подойдет к сабжу?
https://www.aliexpress.ru/item/10050024 ... rgQAvD_BwE

[Lektor]

Работать будет, но хорошо бы 30В.
По мне от линейного БП частично потеряется шарм этого усилителя.

[Carwizard]

Как думаете, такой ЛБП подойдет к сабжу?

Линейное питание для класса D, как бы бессмысленно с технической точки зрения. Оптимальнее импульсник. И разумнее, в плане бюджета и массогабарита.

[Justas*]

Как думаете, такой ЛБП подойдет к сабжу?
https://www.aliexpress.ru/item/10050024 ... rgQAvD_BwE

Подойдёт, но ёмкости нужно увеличить. К тому же непонятно какое железо на торе. И на меди сверхэкономные китайцы скорее всего сэкономили Схему бы желательно глянуть, что они там намутили
Ну и цена

Работать будет, но хорошо бы 30В.

Почему 30? Моща нужна? Стаб для ОУ они оптимизировали, даёт на выходе 19В

[Justas*]

Ампер нужны, не столько для "качегаривания мощи", сколько для обеспечения полноценного воспроизведения (не искаженного) пик фактора музыкального материала , что является составной частью высококачественного звуковоспроизведения.

Ну так одно от другого зависит. Если Вы про эту страшилку, то усилки нужно делать не менее киловатта и киловатт на 5, БП.

Пик фактор.jpg (28.76 КБ) 2479 просмотров

Кстати, никто не думает что при качегаривании, клиппинг может наступить быстрее чем просядет напруга на конденсаторе БП?

[Dysindich]

Смотря как кочегарить... АйФоном, до клиппинга, как до Китая босиком. Можно, вообще, мимо любого допиливания пройти и быть счастливым.
Кому , что.
Никто же, не осуждает. Каждый сам кузнец своего аудиофильского счастья

[Lektor]

Работать будет, но хорошо бы 30В.

Почему 30? Моща нужна? Стаб для ОУ они оптимизировали, даёт на выходе 19В

Надо убеждаться в каждой модели. Поставить могут что угодно.

[Justas*]

У меня ощущение, что китайцы чужие форумы читают
Проверять нужно. И резистор поменять 5 минут, тем более он в доступном для паяльника месте

[lgedmitry]

чем современные цифровые источники сигнала хороши - точно знаешь, выше какого напряжения оно не может дать. Поэтому, легче лёгкого посмотреть на синусе со 100%-ым размахом, при каком положении ручки громкости у тебя клиппинг, и всё: выше этого положения уже отсутствие клиппинга не гарантируется!

[Carwizard]

Каждый сам кузнец своего аудиофильского счастья

Эт точно.jpg (54.07 КБ) 2396 просмотров

...отсутствие клиппинга не гарантируется!

Начало клиппирования я часто просто на слух слышу, даже без ослика. Чуть начинает подхрюкивать, значит перегруз по входу, надо малёхо укрутить в обратку.

[Justas*]

Речь идёт не о клиппинге как таковом, тем более на синусоиде.
Я задался вопросом, а нужен ли мне блок питания с током более 4-5 А, если от усилителя мне нужно максимум 3 Ватта.
Мне говорят да, нужен, ибо пик-фактор! Ознакомиться с этой страшилкой можно здесь
http://nauchebe.net/2012/05/osobennosti ... o-signala/
Кое что полезное тут
http://electrovoice.com.ua/articles.php ... nt_version
По простому так. У меня, как и большинства, на регуляторе громкости нет отметок после которых начинается клиппинг от разных источников. Слушаю я классическую музыку, оркестр играет пиано-пианиссимо. На улице бабы орут, под столом собака храпит, делаю громкость чтобы мне было комфортно. А тут как жахнет форте-фортиссимо, или ещё хуже -эспрессивисимо !!! Колонки хрюкнули, собака в панике воет, сам чуть не обделался
Допустим дело не в колонках, они киловаттные. Значит клиппинг усилителя, или нехватка мощности БП, т.е. просадка напряжения и опять же клиппинг. Вот и думаю, что наступит первым при резком нарастании сигнала. Если на выходе БП солидная ёмкость, её не так то просто просадить кратковременным повышением тока.
Кстати, между пиано-пианиссимо и форте-фортиссимо, разница в 70 Фон. Если в тихой комнате шум 30 Фон, накинем ещё 10 чтобы слышать это пиано-пианиссимо, то для форте-фортиссимо должно быть 110 Фон! Да ну нафиг, соседи не поймут Может поэтому я не люблю слушать дома классическую музыку?

[Dysindich]

На счет клиппинга, в классе Д, не переживайте. Он столь ужастен, что не пропустите. В этом классе, лучше его обходить, не случайно, в умных чипах предприняты все меры по уклонению, вплоть до срабатывания защиты .

[Justas*]

Ещё раз

Речь идёт не о клиппинге как таковом

[goshasound]

Добрый день уважаемые форумчане. Прошурстил всю ветку. Вопрос по питанию есть возможность взять за скромные Блок питания Live-Power 30V LP39 (MR-388) 30V/5A=4A (5,5*2,5) потянет ли данный источник не критично ли будет его 5-4 ампера.?

Благодарю вас за ответы, разного мнения, тогда встречный вопрос по поводу реализации: выходные емкостя какие должны быть? Для качественной полной моментальной передачи энергии в пике?
