Клон nСore от Юрия Игнатьева 400 Вт (2_051_LITE)

[maximf]

Вот интересно когда выйдет 3я версия и ее можно будет заказать?

[Cox.]

Третья версия имеет другой размер плат, поэтому, в корпус WA92 не влезет вместе с блоками питания.

ну у меня 2 версия.. потому для нее и едет этот корпус ...для 3 версии без проблем подобрать. Кто закажет, тот узнает размер плат и все посчитает)

[YaMaYaM]

Был в отпуске заграницей. Пока, к сожалению, начать сборку не получается. Аврал по работе продолжается до 7-8 числа.
после этого кто еще не передумает- сделаем очередь и начнем процесс.

Юрий, запишите в очередь на два экземпляра лайт версии. А то питальники уже пришли и простаивают без дела.

[Lektor]

Все вопросы по покупке, очереди, ожианиям прошу писать в ЭТОЙ ветке

Эта ветка будет через несколько дней очищена и посты о покупке будут удалятся.

Тут рассматриваем технические вопросы, вопросы конструктива, дизайна.
Всем терпения и удачи!

[VladimirG]

Сох, 3-я версия показалась предпочтительной, поэтому, вопросы по ней к Юрию имеются, если она уже отстоялась и не сырая, то есть размеры платы, цена итд

[molodec100]

Посмотрел я про прототип третьей версии и не понял отличий)
Дополнительная защита динамиков добавлена там или что? К текущей отлаженной 2_050 рекомендуют добавить защиту от постоянного напряжения после платы усилителя.
Еще дополнительный интерфейс для управления БП фирмы Connex будет?

[Zed]

По мне, так вторая тоже интереснее... Маленькая, недорогая, качественная... Была бы еще сконфигурирована модульно +- как purifi

Модуль модулятора выделен, модуль стабилизатора тоже, еще бы предусилитель отдельным модулем, и вообще цены не было бы.

[Cox.]

Сох, 3-я версия показалась предпочтительной, поэтому, вопросы по ней к Юрию имеются, если она уже отстоялась и не сырая, то есть размеры платы, цена итд

Вопросы к Юрию в ЛС. Или в теме о заказах. Можно создать 2 очереди на 2 и 3 версии если на 3 наберется сколько то человек Юрий обязательно сделает. Все зависит больше от китайцев и от занятости Юры.

[svarga911]

Вам тоже заплатили за рекламу этого "усилителя" который к звуку не имеет ни какого отношения. Д класс это про все что угодно, но только не про звук. Звук должен быль естественным то есть аналоговым. А вы пихаете звук в цифровой усилитель! Ни когда нолики и единицы не станут живыми. И конечно выйдет хвалебный обзор потому что все покупается и блогеры тоже!

Не могу сказать какой именно дебил первым пустил мульку, что усилитель класса D это цифровой усилитель, но могу сказать точно у того дебила куча адептов и последователей. Нет, легковерный брат мой, усилитель класса D вполне себе аналоговый не смотря на использование Широтно-Импульсной Модуляции!
Само собой вы сейчас злитесь и обзываете меня нехорошими словами, но стоит почитать теорию и вы частично вынырните из туманного сумрака глупости. Использование Широтно-Импульсной Модуляции вовсе не исключает аналоговости
Первые усилители в D классе были созданы в начале 50-х годов, когда про цифры в проводах грезили только яйцеголовые умники. На той элементной базе было невозможно добиться качественного звука в этом классе и тема не находила коммерческого применения, но никогда не умирала вплоть до лихих 90-х и вот уже более как 20 лет уверенно вошла в наш быт.
Обсуждаемый тут NCore от Hypex Electronics используются в Marantz, которые позиционируются, как усилители hig-end класса и продаются в ценовом диапазоне от 6тыс$ за Marantz PM-KI RUBY и 12тыс$ за Marantz PM-10 (в этих моделях абсолютно точно, но думаю не только в них).

[lgedmitry]

Не, что вообще есть аналог и что есть цифра?
Аналог - это когда изменение одной физической величины заменяем аналогичным изменением другой.
А цифра - это когда практическую физику заменяем расчётами.
В усилителе класса д мы ничего не считаем. Изменения звукового давления сопоставляем аналогичным изменениям напряжения, потом скважности, потом опять напряжения.
Другое дело цифровой усилитель. Там вообще ничего физически-осмысленного на него не поступает. Сплошной pcm-поток

[qarlson]

Непонятно-зачем ненавистник D класса заходит в эту ветку и пишет эти опусы?... Не нравится-не ешь.. А лучше сначала послушай качественный D класс.

[lgedmitry]

Непонятно-зачем ненавистник D класса заходит в эту ветку и пишет эти опусы?... Не нравится-не ешь.. А лучше сначала послушай качественный D класс.

А в церкви, наоборот, таких людей почитают. За то что правильную по их мнению веру несут тем, кто по их мнению неправильно верит

[Cox.]

Абсолютно цифровых усилителей не бывает в физическом мире... Только в фантастике почитать. Так как такой усилитель кроме цифр ничего усиливать не будет. А так как наши ухи не слушают цифры а звук. Надо усиливать для АС напряжение и ток. Так что усиливать будут транзисторы или лампы. И не цифры а напряжение и ток. Гдето раньше читал про очень мощный ЦАП который мог выдать даже звуковой сигнал на наушники)).. но как он звучал незнаю, както та тема заглохла. А на Д класс начали бочку катить после того как он появился в китайских самоделках. Аудиофилы быстро зафукали до такой степени что возвели себе в аксиому. до китайцев была там проблема с ВЧ и еще применение а Автоакустике что опять же не по феншую. Что тоже отганяло от него аудиофильство да и меломанство тоже. Юра сделал хорошие платки по народной цене. Именно Универсала!! усилителя. Такой себе эталонный жорпоразрыватель в своей нише. Все что выше - это уже космос по цене. Все что ниже - вкусовщина, и совершенно неуниверсальная. Особенно для тугих АС. Равноценный ему по мощи айспауэр значительно дороже. А равноценный по цене сливает по мощи и менее универсален.

[Canny]

Уже появились полностью цифровые

[lgedmitry]

Уже появились полностью цифровые

но я б его усилителем не назвал. Он по сути-то ничегошеньки не усиливает. Просто сразу формирует аналоговый сигнал нужной амплитуды и всё.

[Cox.]

Уже появились полностью цифровые

Повторяюсь полностью цифровых усилителей пока не создано если таковыми не назовут что-то передающее информацию напрямую в мозг электрохимическим путем. То что вы таковым называете может быть максимум "силовым" цифро-аналоговым преобразователем. Потому как цифровой сигнал на то и цифровой потому что не аналоговый, - а АС покамист нужен аналоговый, "электрическая модуляция" . Цифра это не физический источник (поставщик) преобразования а информационный.

То что называют полностью цифровыми усилителями это я считаю пиар промоушен.

[lgedmitry]

Если так глубоко копать - то и аналоговых усилителей не существует.
Аналоговый усилитель должен быть аналоговой вычислительной машиной, которая осуществляет умножение аргумента на некоторый коэффициент.
Но вместо того наша машина всё время пытается решить какое-то жуткое дифференциальное уравнение, с которым справляется с переменным успехом

[Alex]

Настоящий аналоговый усилитель это рупор, как на старых патефонах

[Lektor]

Ес ли я правильно понимаю, само название "усилитель" не правильное. Сигнал поступает на управляющий электрод, а по цепи катод-анод формируется копия. Т.е по сути- это "ксерокс".

[Canny]

Повторяюсь полностью цифровых усилителей пока не создано

Возможно, а что это тогда такое viewtopic.php?f=52&t=870. Кто шарит? Создал отдельную тему, что бы не флудить.

[molodec100]

Вопрос не совсем по теме, господа.
Получил намедни регулятор громкости на PGA2311 черный с энкодером. При включении дает хлопок. Шипение, вроде бы, есть, когда нет сигнала на входе. Это норма или попался перемаркированный Cs3310? Брал с того же магазина, что и в обзоре stalker'а.

[Zed]

Это не норма и не перемаркированный. Что-то не так с остальной системой или с руками.

[qarlson]

Что-то, похоже, усилителей не дождёмся....

[makstex]

Что-то, похоже, усилителей не дождёмся....

Болеет человек, не его же вина.

[Sous]

Месяц паяльник в руки не брал. Отпуск, потом проверка по работе, потом отписки , теперь еще и заболел. Печаль.
Тем не менее, есть новости. Прибыла очередная партия плат LITE. По просьбам общественности изменил схему предусилителя. Теперь входное сопротивлениее 10кОм.

[Zed]

Теперь входное сопротивление 10кОм.

И как, сильно ухудшиилсь характеристики?

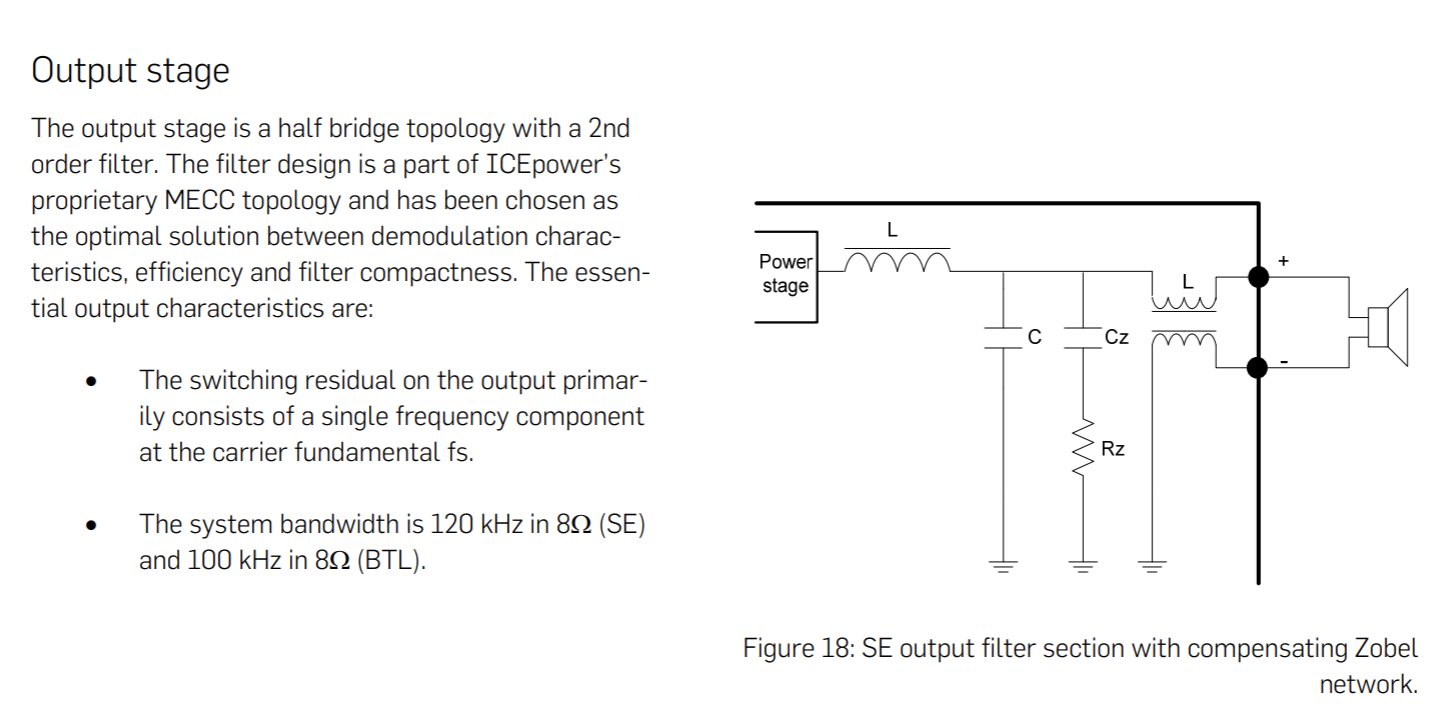

Юрий, Вы не пробовали в выходной фильтр интегрировать цепь Цобеля, как у Icepower, чтобы понизить сопротивление на ВЧ и расширить полосу пропускания? Можно попробовать взять лучшее из двух миров, возможно получится усилитель лучше Hypex с характеристиками ncore и полосой пропускания 100кГц и красивым меандром на 20кГц... Hypex не могут, т.к. это вроде запатентованная штука... А то операционники стоят со Slew Rate 25V/us, а на выходе фильтр 7V/us. Просто как идея для экспериментов после выздоровления и отоваривания всех страждущих


[qarlson]

Месяц паяльник в руки не брал. Отпуск, потом проверка по работе, потом отписки , теперь еще и заболел. ..

Ждём с нетерпением Вашего выздоровления! Крепкого Вам здоровья!

[Sous]

Спасибо!

[AudiL]

Вопрос по плате. Насколько надёжна электронная защита платы, которая не даёт спалить акустику? Посто при питании 50 вольт и 500 ватном блоке питания, если что то пойдёт не так будет обидно.

[Sous]

Для дорогой акустики лучше применить дополнительную схему на реле.
Встроенная защита отключает драйвер, потому 100% гарантии нет.

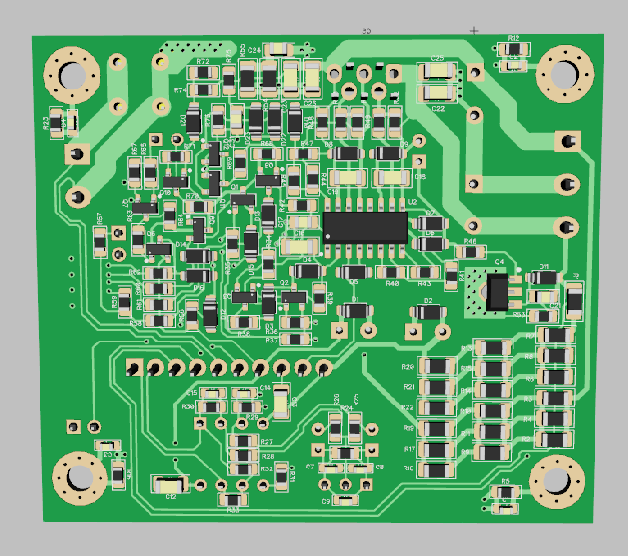

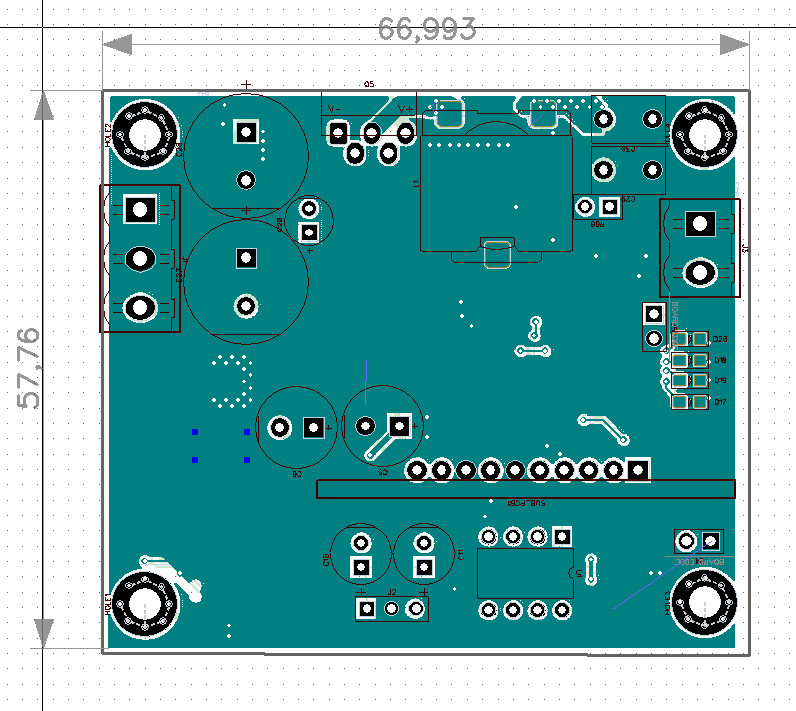

100Вт версия, эскиз:
