Клон nСore от Юрия Игнатьева 400 Вт (2_051_LITE)

[Alex]

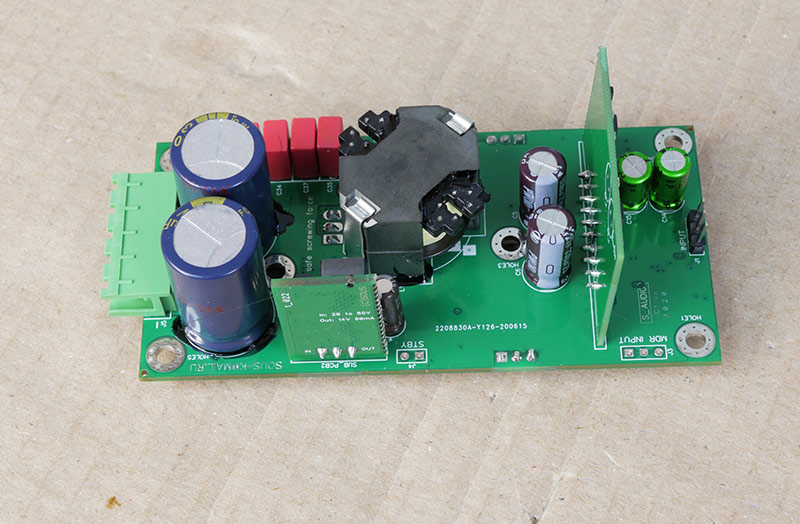

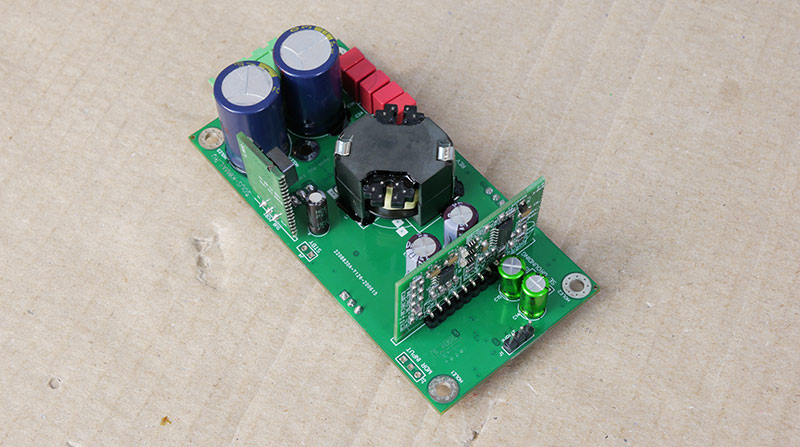

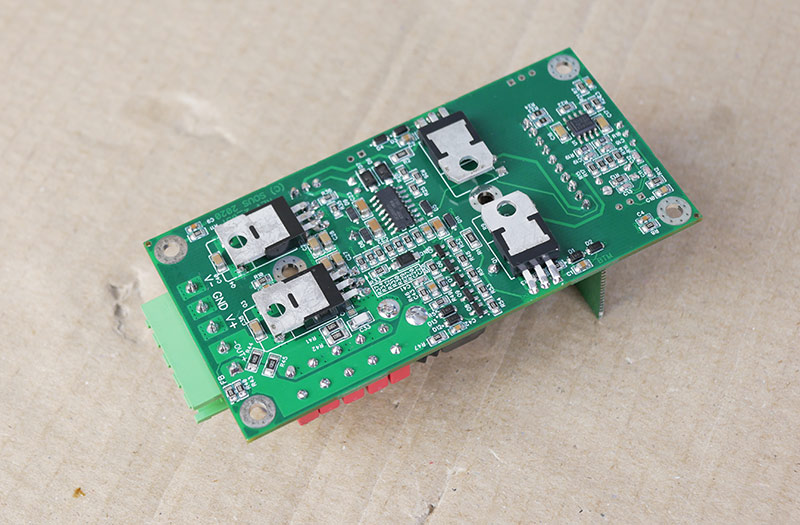

Прислали на тест усилитель D класса собственного производства Юрия, это лайт сборка(2_051_LITE) самой последней версии, позже будут и другие.

Подробная документация на топ версию здесь

Вропросы по покупке платы в этой ветке . У Юрия ник на нашем форуме Sous, если есть вопросы задавайте, он ответит
Для заказа пишите в вайбер/ватсап. +380675417465

Лайт модуль рев.2_051 - 41$
Основная версия 2_050 - 74$


Характеристики:
- минимальные искажения+шум во всем диапазоне частот и мощностей;
- сверхнизкие искажения на на мощности 1-30Вт;
- сверхнизкое выходное сопротивление;
- аудиофильский предусилитель HI-END класса на борту;
- полная поддержка работы с симметричным и не симметричным входным сигналом;
- двухступенчатый стабилизатор питания предусилителя и модулятора на борту;
- малый размер платы
- простой монтаж;

Применение:
- для построения оконечных усилителей для домашнего применения;
- для апгрейда штатных усилителей в автомобильных и домашних аудиосистемах;

Параметры

Напряжение питания, мин-макс, В: +/-30 до +/-60
Максимальная выходная мощность,Вт: 400@4Ом
Максимальный выходной ток, 4Ом, 20C, А: 15
Максимальный выходной ток, 8 Ом, А: Ограничен Uпит/Rнагр
Максимальный выходной ток, 2 Ом, А: 18
Потребление по шинам питания +/- на ХХ, не более, мА: 100/-90
Максимальная долговременная мощность СКЗ, Вт: 100
Полоса пропускания полной мощности Гц-кГц по -0,5дБ: 8-22
КПД на мощности 100Вт/4Ом, не менее, %: 86
Входное сопротивление, DIF/SE, не менее, Ом: 10к/15к
Усиление, SE/DIF, дБ :
28-34





[IT-Prof]

Ого, это очень интересно! Читал про этот усилитель, впечатляет я так понимаю это один канал?

[Canny]

Давайте добивайте аудиофилов интересно как он себя покажет на тестах, после того как увидел фото с платой лнейки она малюсинькая! И очень красивая, все четко и красиво! Спасибо, ждем тесты.

[Zuckerberg]

Что то для таких размеров мощность 400 Ват не верится, но клас д может и так

[Sous]

Приветствую!
Я, собственно, автор САБЖА. По возможности отвечу на вопросы.

[Moysha80]

Это он в обзоре слаткера? Если он, то это топ из усилителей такого класса, но интересно как он будет звучать. Потому что не всегда идеальные характеристики равно идеальный звук.

[Moysha80]

Приветствую!
Я, собственно, автор САБЖА. По возможности отвечу на вопросы.

Вопрос по поводу клона? Вы сделали точную копию nСore или это своя разработка? Спасибо.

[Sous]

У сталкера был похожий, прошлой версии.

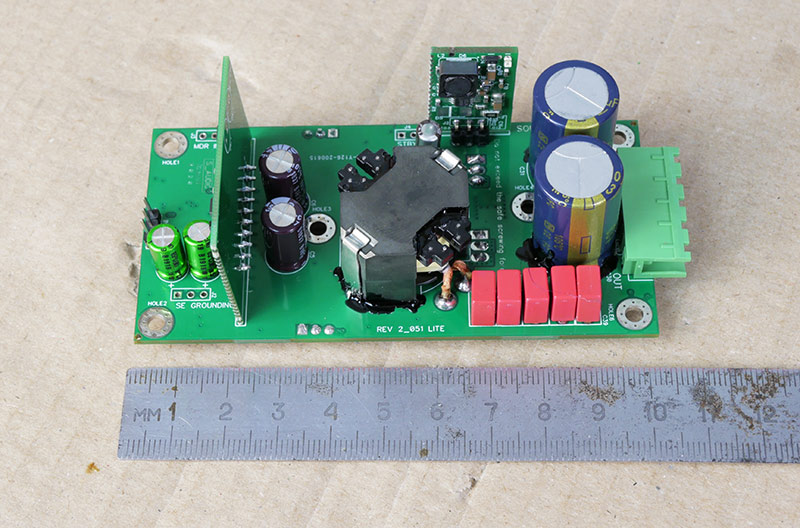

Данная реализация на фото- лайт версия (2_051_LITE)
Отличается тем, что проще предусилитель, и по мелочи.

Мощность 400Вт RMS может выдать, если не перегревать транзисторы, т.е. на хорошем радиаторе. с 600Вт блоком питания.

[Sous]

Вопрос по поводу клона? Вы сделали точную копию nСore или это своя разработка? Спасибо.

Ncore это скорее структура, есть целая линейка усилителей объединенных торговой маркой "ncore" у Hypex.

Я сделал очень похоже, с небольшим изменением, так как, наверно, прямое копирование может быть защищено патентом.

[IT-Prof]

А в нем есть предусилитель? Какой минимально сигнал можно подавать на вход? Если поцепить просто регулятор громкости на вход, будет меняться АЧХ в зависмости от громкости?

[Sous]

Предусилитель есть, усиление около 20, 26дб, чувствительность на 4 Ом 2 В RMS, что соответствует стандарту для большинства ЦАП.
Влиянием регулятор можно пренебречь.

[Lektor]

Мне интересно, что вы сами скажете об этом усилителе. Как он в сравнении с другими, что у него особенного в звуке, есть ли будущее у класса D? Что вас лично увлекло в этой теме?

[Sous]

Будущее, конечно есть. Даже больше скажу, оно уже тут.

Про звучание уже немало говорили, если подытожить -то полное отсутствие украшательства, отличный контроль на НЧ.

Меня тема заинтересовала скорее как радиолюбителя. Отличие схемотехники self-oscillating усилителей аля UcD, в том, что сложно реализовать не схему, а плату. Ну собственно, у меня не с первого раза получилось, и даже не с 5-го. Потому Китайцы пока не делают копеечных клонов UcD. Слишком капризные. для них проще передрать готовый дизайн из рекомендаций производителя микросхем.

Первый удачный аппарат, который я сделал был по технологии UcD - автомобильный стерео усилитель. Даже эта, еще весьма примитивная конструкция, играла лучше большинства усилителей, которые я слышал. Потому и зацепило, во первых трудностью реализации, во вторых качеством.


***Ncore - это продолжение идеи UcD усилителей, в которых увеличена глубина обратная связи.

[IT-Prof]

полное отсутствие украшательства, отличный контроль на НЧ.

Это как раз то, что требуется от усилителя, просто усилить сигнал без изменений.. Жаль это не все понимают.

Потому Китайцы пока не делают копеечных клонов UcD. Слишком капризные. для них проще передрать готовый дизайн из рекомендаций производителя микросхем.

Вы платы заказываете в китае? А вы не боитесь, что китайцы склонируют ваш клон?

[Sous]

боюсь, но не очень.
В плате есть несколько нетехнологичных в плане сборки элементов, которые служат хоть какой-то ,но защитой.
Если за это возьмется серьезная контора -они и без меня справятся, а мелочевке это будет не под силу. Слишком много нужно вкладывать в тех процессы

[IT-Prof]

Я так понимаю, что при больших частотах очень важна правильная разводка платы,катушка, что бы небыло возбудов. В своё время намучился с импульсными блоками питания. Кстати вы не планируете интегрировать питание на плату?

[Sous]

Да, нужен сравнительно низкий уровень помех, правильная настройка переключения. Ну и диф схемотехника.

[AudiL]

Приветствую а какая стоимость этой платы?

[Sous]

В данный момент есть два вида плат
Размещение цен обычно не приветствуется администрацией.
https://youtu.be/_h1LtPupAAg вот тут можно посмотреть разницу и, собственноЮ цены.
Чуть позже удалю ссылку

[Alex]

У нас цены озвучивать можно, ссылка пусть будет на ваш канал, не нужно удалять.

[Sous]

Спасибо.
Лайт модуль рев.2_051-41$
Основная версия 2_050-74$

[AudiL]

Цены не дешевые, учитывая что покупать нужно две платы.

[IT-Prof]

А вы гляньте на цены ncore, там платки подороже получаются баксов так по 130. И еще нужен блок питания.

[Sous]

для DIY-еров у Hypex на сайте только один модуль из серии Ncore -nc400 за 275 евро за моно.
К ним еще нужен БП за около 100евро и КИТ для подключения.
Обойдется около 700 с доставкой, + брокер, + пошлина в размере 110 евро.
Итого, овер 820Евро.

Остальное они предлагают как ОЕМ. Иногда и эти ОЕМ платы попадают на рынок. Недавно на веге вроде бы кто-то из Франции заказал ncore250, 2 канала с блоком питания. Цена в МСК без доставки вышла 20к рублей, ЕМНИП.

[Alex]

Там еще попробуй у них купить, обычно посылают...типа ты производитель? Дилер? Давай досвидания))

[audiophile]

Вам тоже заплатили за рекламу этого "усилителя" который к звуку не имеет ни какого отношения. Д класс это про все что угодно, но только не про звук. Звук должен быль естественным то есть аналоговым. А вы пихаете звук в цифровой усилитель! Ни когда нолики и единицы не станут живыми. И конечно выйдет хвалебный обзор потому что все покупается и блогеры тоже!

[Alex]

Вам тоже заплатили за рекламу этого "усилителя"

Это ваше личное умозаключение, которое является ошибочным.

который к звуку не имеет ни какого отношения. Д класс это про все что угодно но только не про звук. Звук должен быль естественным,

Для того, что бы утверждать это, вам нужно, как минимум его послушать, не так ли? Теперь вопрос, вы лично его держали в руках? Слушали

А вы пихаете звук в цифровой усилитель!

Вы не поверите, но это не цифровой усилитель

[audiophile]

Мне не нужно пробовать тухлое мясо что бы знать какой оно на вкус.

[Alex]

Вы совершенно правы по поводу мяса, но какое это имеет отоношения к звуку? Вот например, вы сможете сказать насколько хорошо звучит усилитель не включая его? Наример по запаху? Виду? Не сможете, поэтому все-таки нужно послушать а потом говорить ваше мнение. Иначе это просто похоже на человека, который с помощью этого форума пытается самовыразится.
Как только вы лично прослушаете или замеряете этот усилитель, я смогу с вами дискутировать а до этого времени это не имеет смысла.

[audiophile]

Вы не понимаете поскольку вам .............................

Текст удалён модератором
