Усилитель А класса JLH2003

[Alex]

phpBB [media]

[Alex]


Касательно выходной мощности получилось на нагрузке 4 Ом выжать 10 Вольт, то есть 25 Вт. На 8 Ом получилось выжать 12,5 Вт.
Питание при этом 2*18 Вольт и потребление с розетки 110Вт.

[Alex]

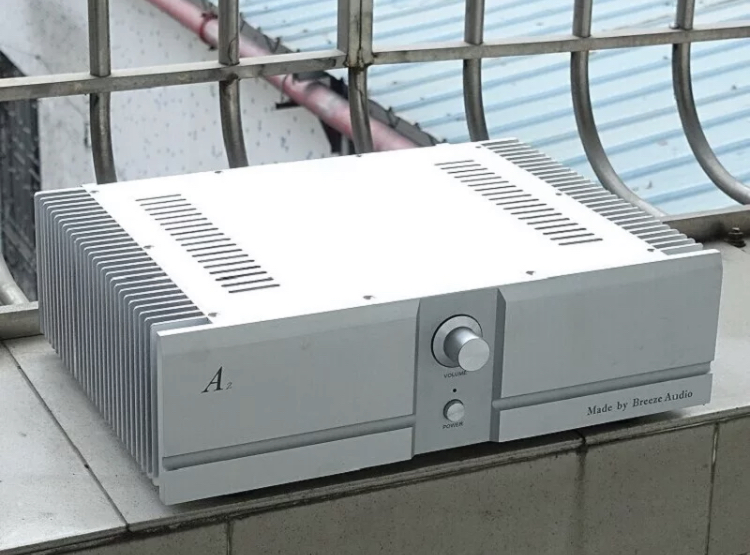

С радиаторами проблема, нигде нет, прийдется на али покупать с усилителем. Как вам такой вариант?


https://a.aliexpress.com/_9vzJCK

[IT-Prof]

Красиво но дорого очень! Я тебе принесу парочку может подойдут для твоего усилителя

[Sid]

... Как вам такой вариант?

Подешевле, но и попроще: https://www.aliexpress.com/item/4000934 ... g9GHF&mp=1

[Lektor]

Я думаю, ни в первый, ни тем более во второй вариант, с таким БП, усилок не влезет.

[Alex]

Первый должен влезть, второй точно не, посмотрим что мне притянут за радиаторы может соберу в корпусе от усилка.

[Alex]

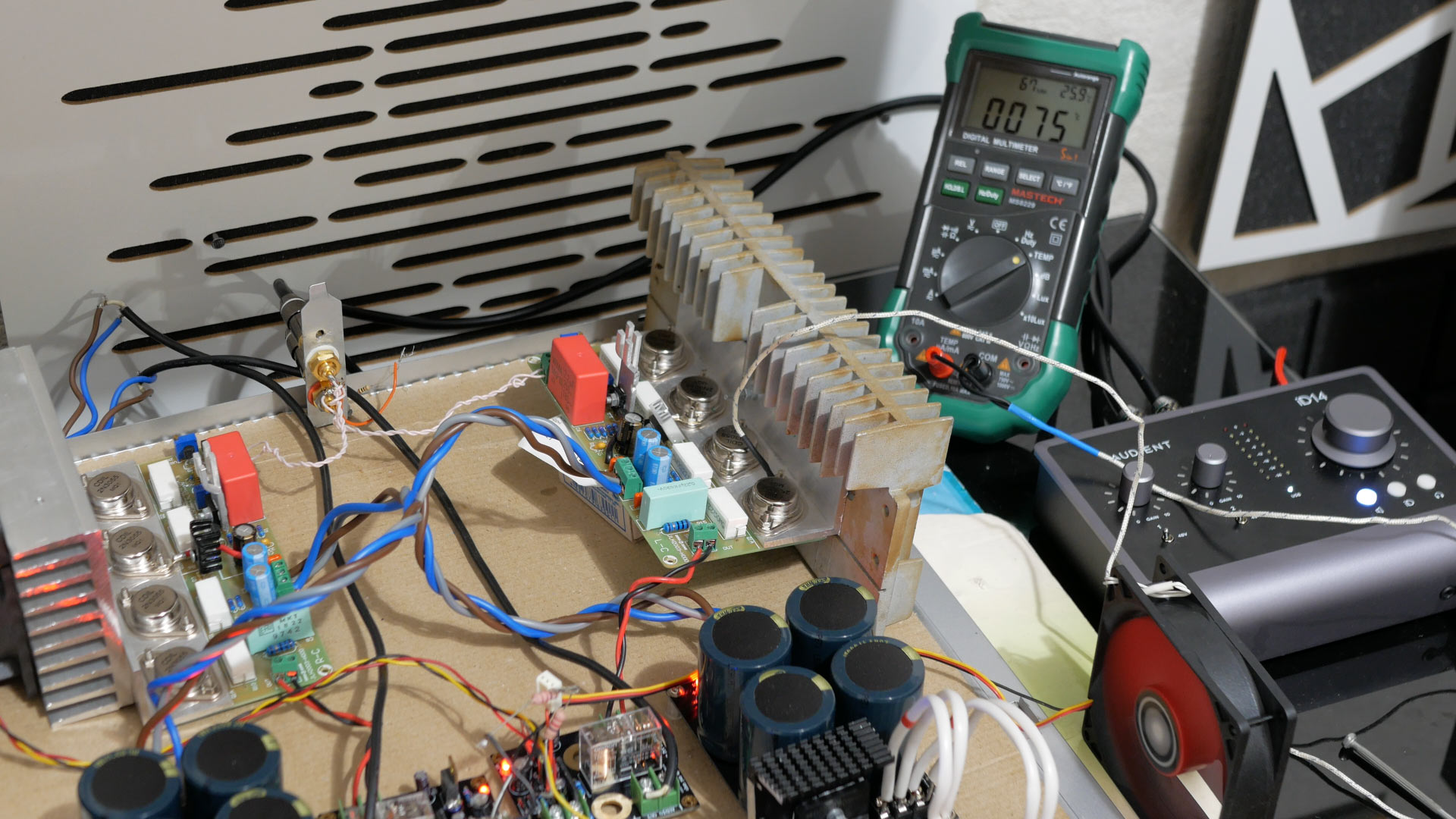

Смотрим что нам покажет радиатор из 80х. Замер температуры транзисторов показывает, что температура нормал для А класа но впритык.

[Alex]

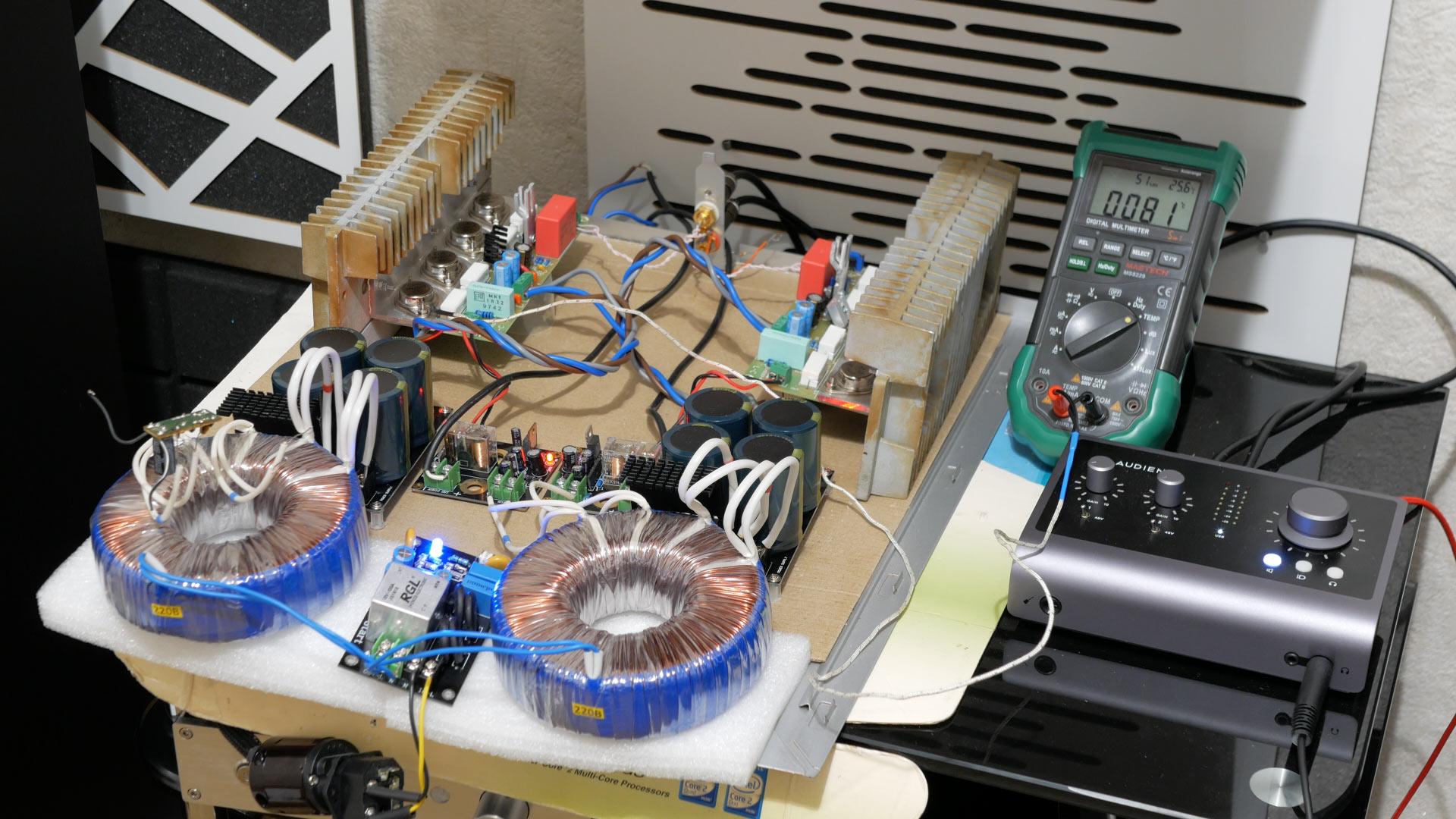

Спустя 3 часа работы транзисторы греются около 80 градусов, в таком виде слушаю, хорошо играет! Спасибо IT-Prof, за радиаторы! Для макетки самое то, но все равно нужно искать что-то помощнее.

[Dysindich]

Видимо, свою роль играют потери теплопроводности на неоптимальность сочленений радиаторов. Думаю, что оптимизация термоинтерфейса, включая замену слюды под транзисторами на металкерамику, более тщательная подгонка поверхностей плюс нормальная термо-паста - возможно, позволят использовать и те радиаторы, что на фото. Нужно померить разницу температур между корпусом транзюка и радиатора , в непосредственной близости друг от друга. Скорее всего - эта разница будет неоправданно большой

[Alex]

Я замерял разницу - 12 градусов между транзистором и рядом на пластине. Оптимизация согласен, но я про другое, хотел запихнуть вовнутрь усилка их, но в любом случае будет около 100 градусов нагрев в таком случае.

[IT-Prof]

А какую термопасту используешь? Арктик?

[Alex]

Я пока играюсь с выходными транзисторами, термопасту не использую, потому что все тогда будет в термопасте. Мне главное, что бы температура не была критической а когда определюсь, какие оставить тогда возьмусь за оптимизацию теплопроводности.

[Alex]

Здесь ещё момент, с одной стороны транзисторы должны быстро нагреться а с другой не перегреваться. Уголок в этом случае идеальное решение.

[vitaliy]



Спустя 3 часа работы транзисторы греются около 80 градусов, в таком виде слушаю, хорошо играет! Спасибо IT-Prof, за радиаторы! Для макетки самое то, но все равно нужно искать что-то помощнее.

корпус от трансляционного усилителя 100У-101, или степь-103, 2 радиатора размером 360х140 каждый
http://www.rw6ase.narod.ru/00/rtran/100u101.html
http://www.rw6ase.narod.ru/00/rtran/step103.html
лицевую панель новую сделать из алюминиевой пластины, или заказать в конторе где разные таблички на двери и т.д. делают, с нужными надписями и отверстиями...

[Alex]

О! Идея! Спасибо, попробую поискать, если что радиаторы подойдут точно.

[Alex]

Лето: минус А класса это очень много тепла!
Зима: плюс А класса это очень много тепла!

[osscar]

только учтите, что внутренние поверхности этих радиаторов имеют тенденцию быть очень неровными ... нужно будет отшлифовать основание
степь-103 корпус лучше - там только лицевую панель сделать нужно самому , деревянную например ... ее можно прикрутить поверх оригинала.

100У-101 - все панели придется переделывать из алюминия - неблагодарная оригинальная конструкция.

[Alex]

Наверно куплю готовый корпус, что бы было красиво

[lgedmitry]

только учтите, что внутренние поверхности этих радиаторов имеют тенденцию быть очень неровными ... нужно будет отшлифовать основание
степь-103 корпус лучше - там только лицевую панель сделать нужно самому , деревянную например ... ее можно прикрутить поверх оригинала.

100У-101 - все панели придется переделывать из алюминия - неблагодарная оригинальная конструкция.

будете смеяться, но в магазинах посудохозяйственных товаров иногда можно найти нормальные такие наклейки на старую панель, чтоб дырки ненужные закрыть и вообще.
Есть подстилки под тарелочки, ложечки и вилочки. Часто они 0.5мм толщиной, и в цветочек. Но попадаются 2 мм толщиной, и под камень. Они из прочного полимера. Размеры что-то в районе 300х450. В общем, нормальные. Ножичком по линейке режутся без проблем. Напильником тоже берутся, если вдруг надо точно заподлицо со старой подогнать.

[Alex]

Прикольно!

[Alex]

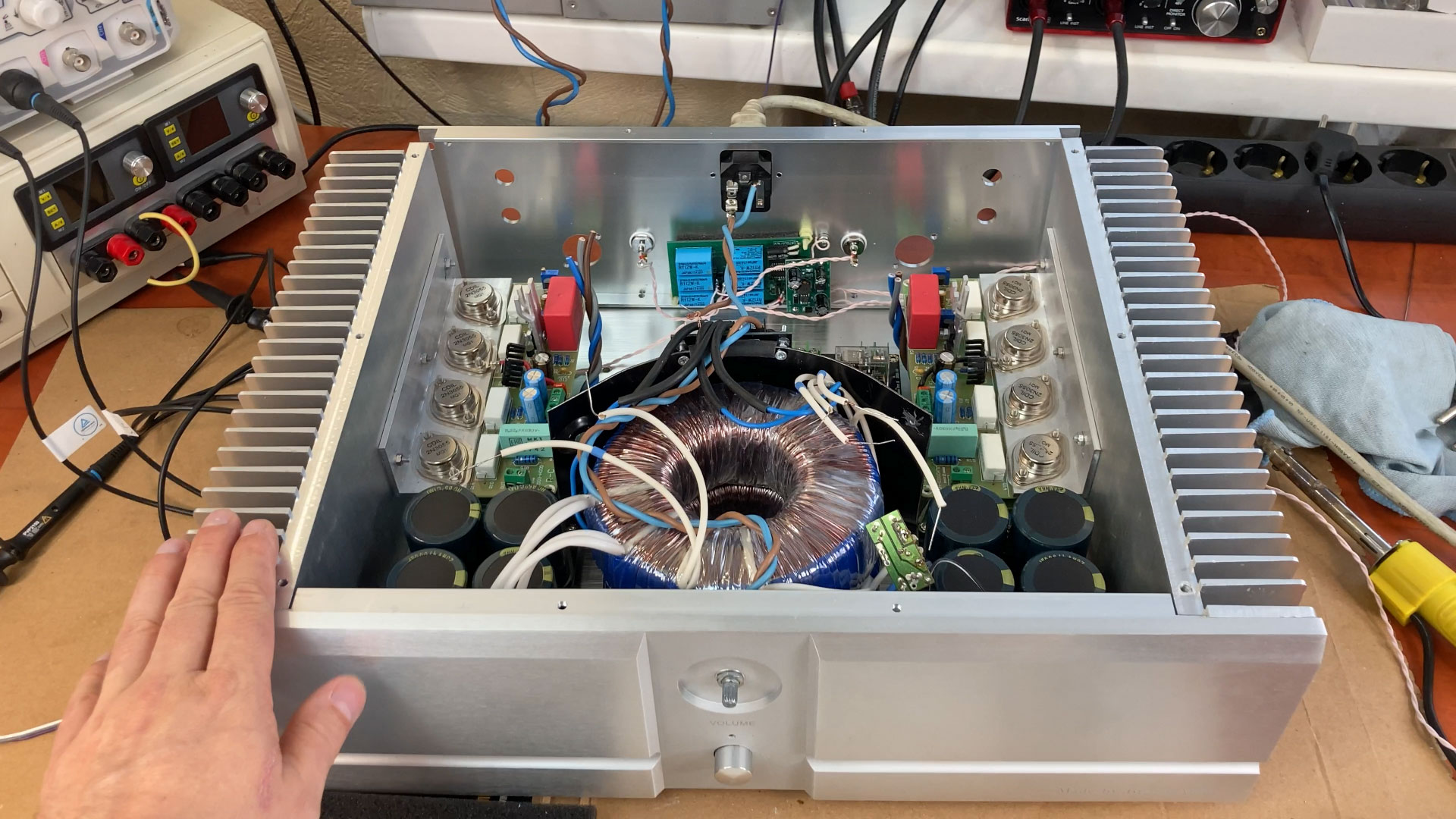

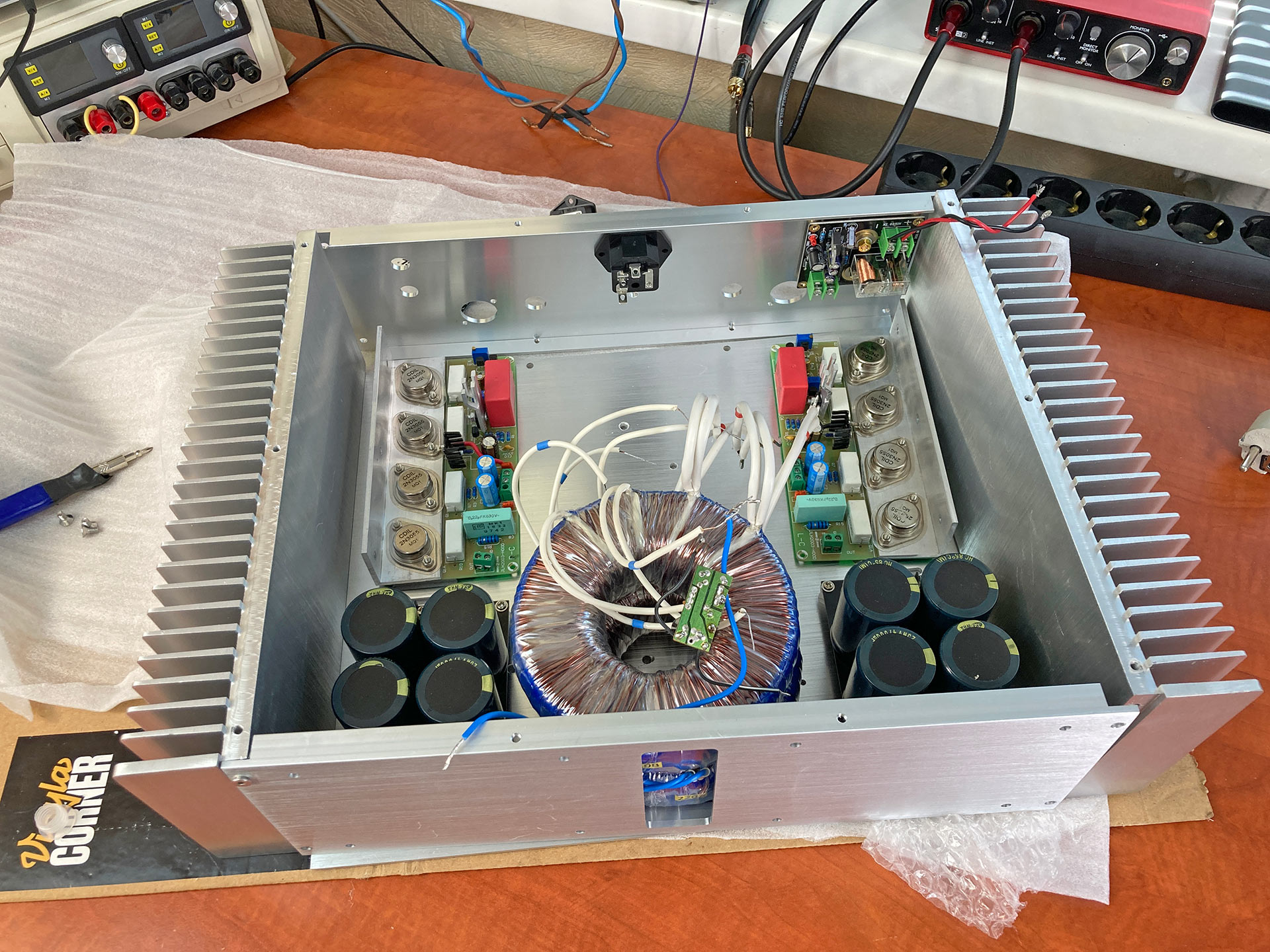

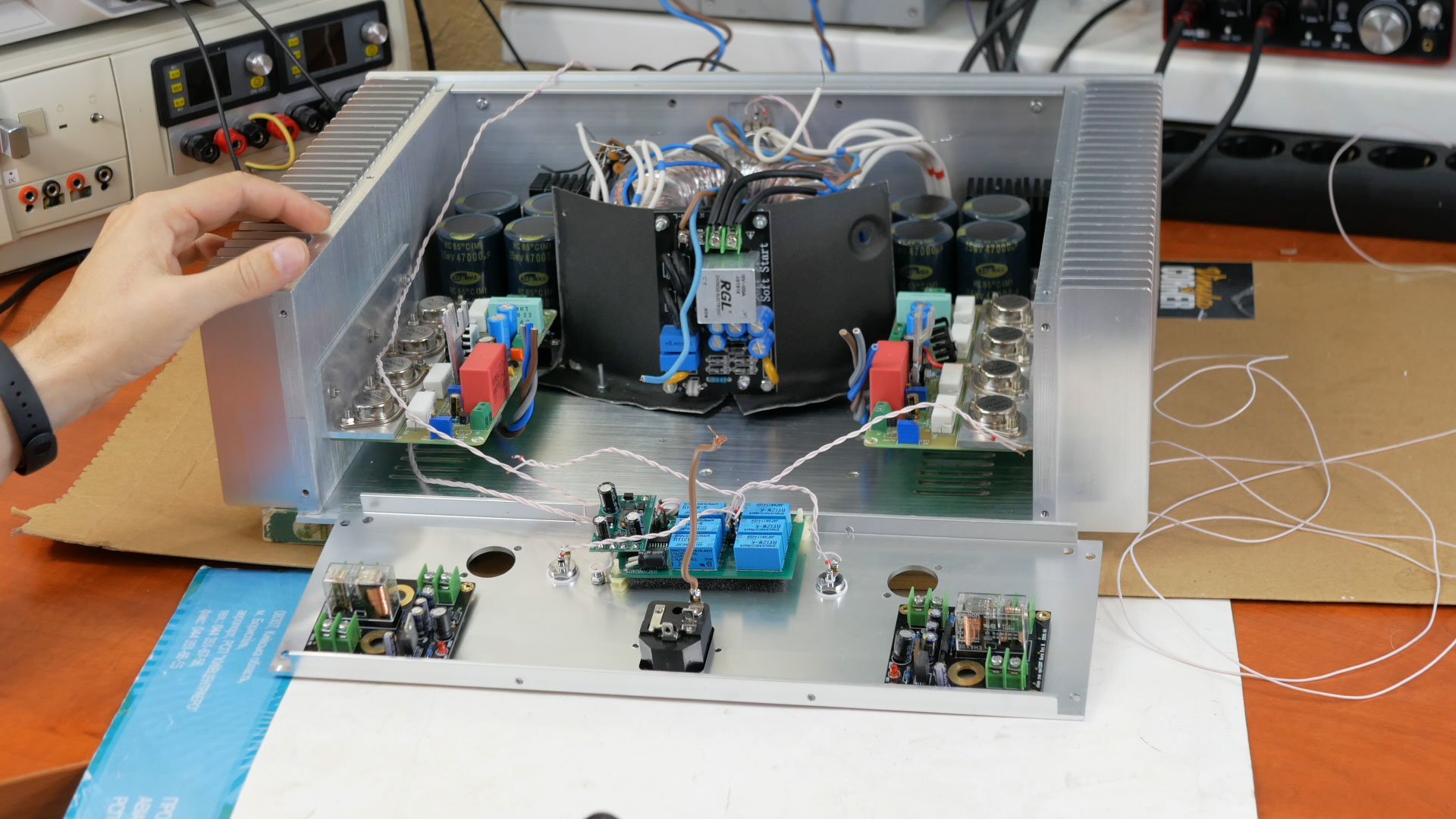

Кто ищет тот найдет, корпус есть, осталось впихнуть в него платы

[rodaf]

Вот это добрый корпус под класс А! Подумайте про отверстия в днище, можно самому насверлить, можно заказать где-то нарезать, не помешают для лучшей циркуляции внутри, там же тоже все греется.

[Dysindich]

В днище , уже есть отверстия охлаждения... (платы расположены - строго над ними)

[Alex]

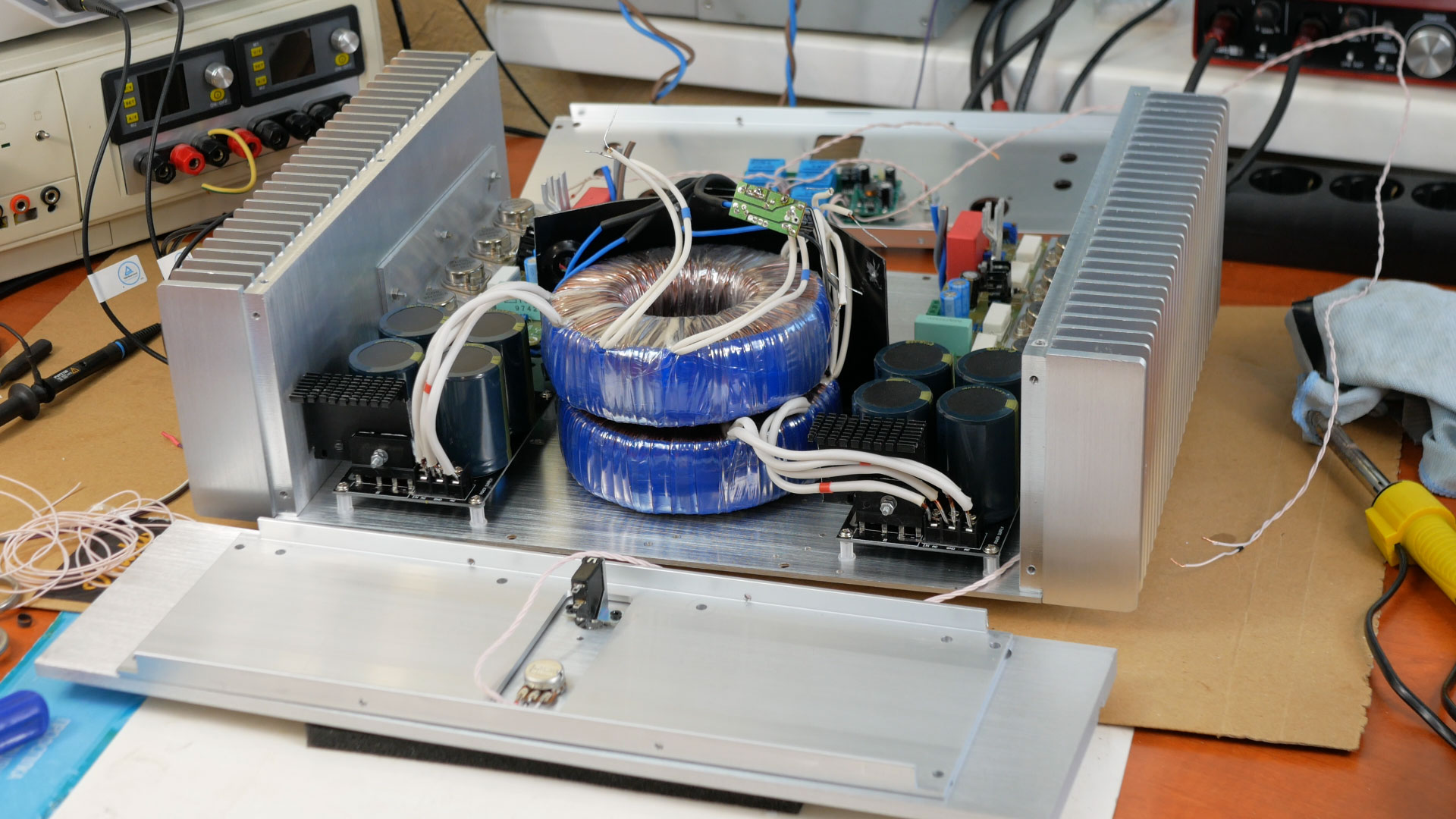

Из-за загрузки на работе процесс двигается медленно, но уверенно!

[Starky]

Вот пара моноблоков JLH1969 по классической схеме, так трансформаторы я ставил в кожухи. чтоб не так морочиться с их размещением

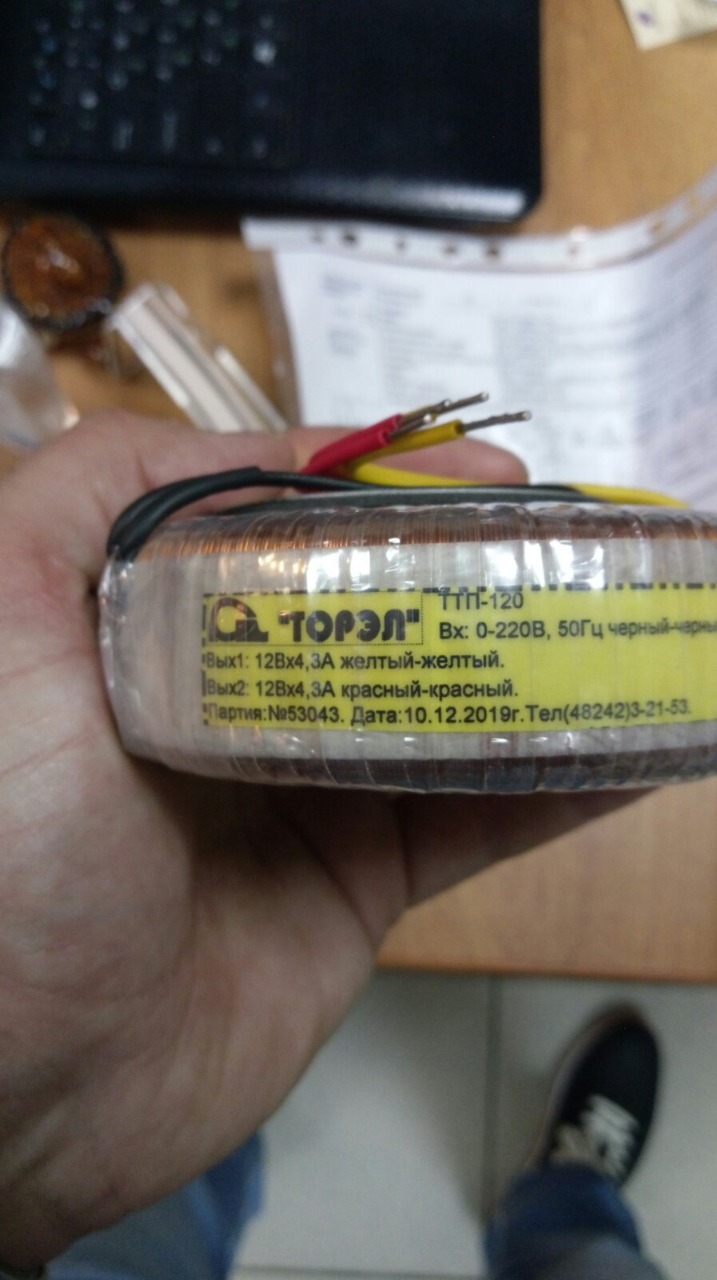

транс

WhatsApp Image 2021-06-04 at 14.41.56.jpeg (142.99 КБ) 3759 просмотров

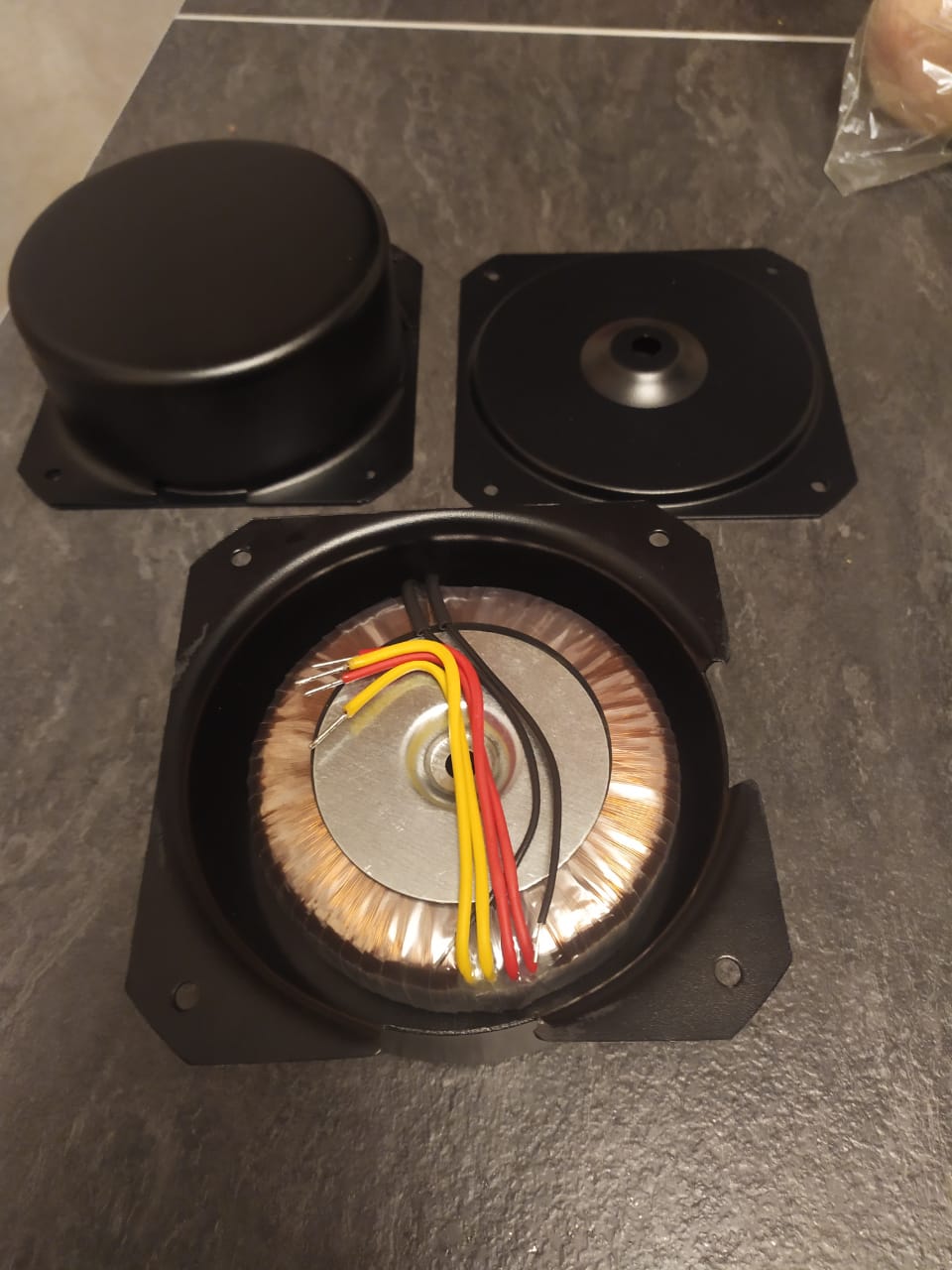

транс в кожухе

WhatsApp Image 2021-07-06 at 22.00.39.jpeg (106.74 КБ) 3759 просмотров

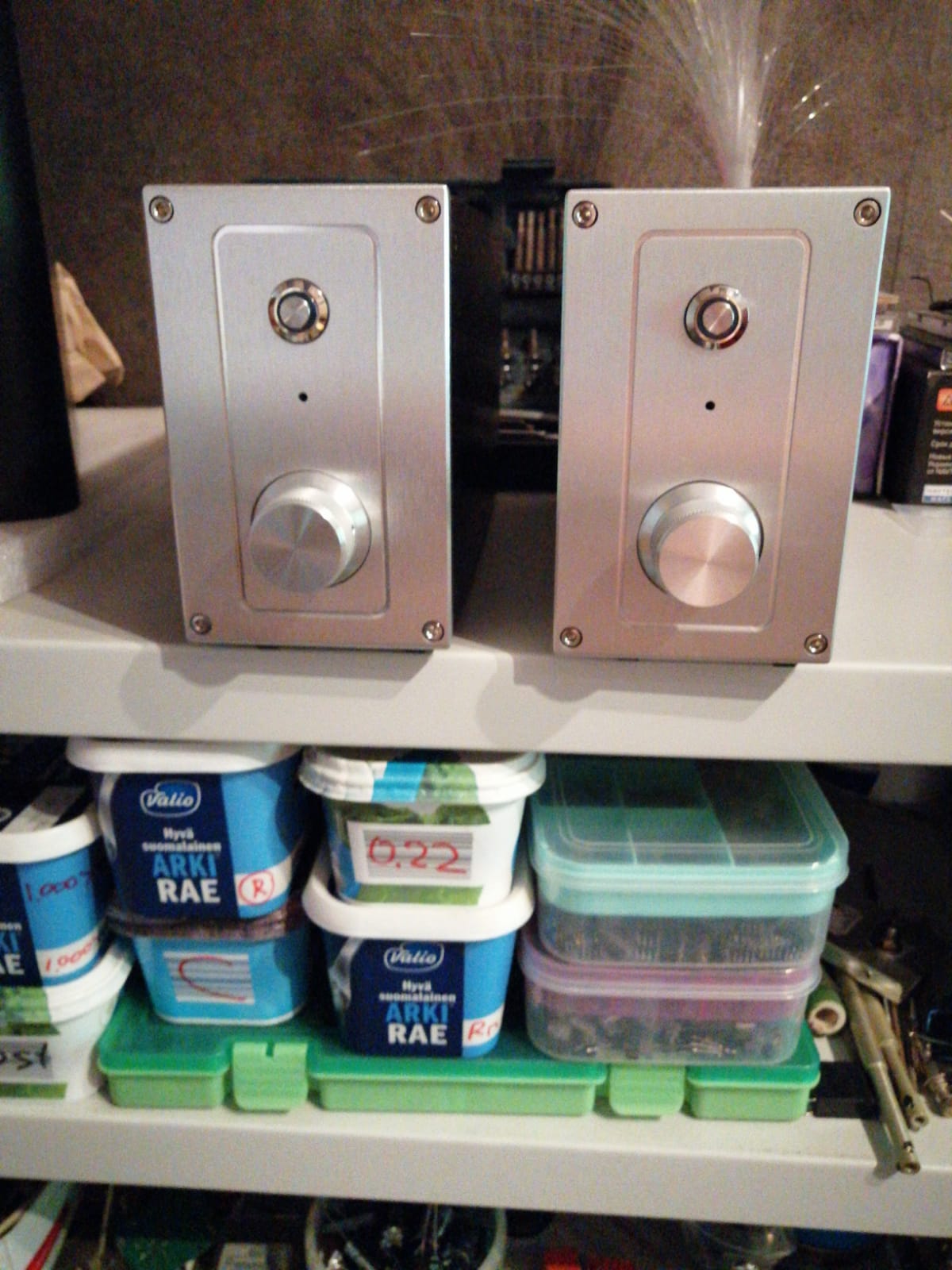

итог

WhatsApp Image 2021-08-03 at 15.18.21.jpeg (201.41 КБ) 3759 просмотров

емкостей в БП мало ставил.там "электронный дроссель"

в результате полное отсутствие какого либо фона вообще, хоть в колонку голову засунь

[Alex]

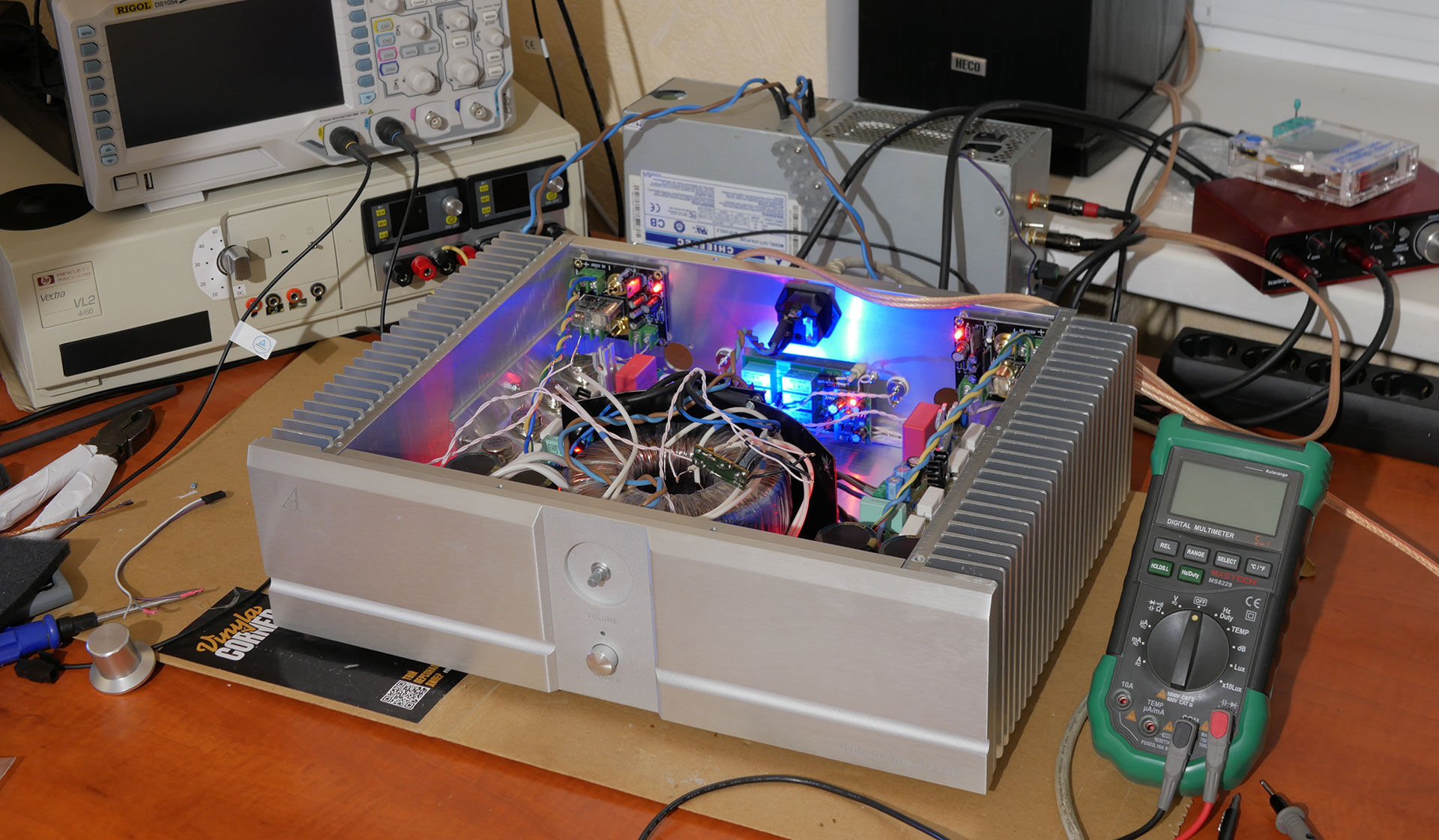

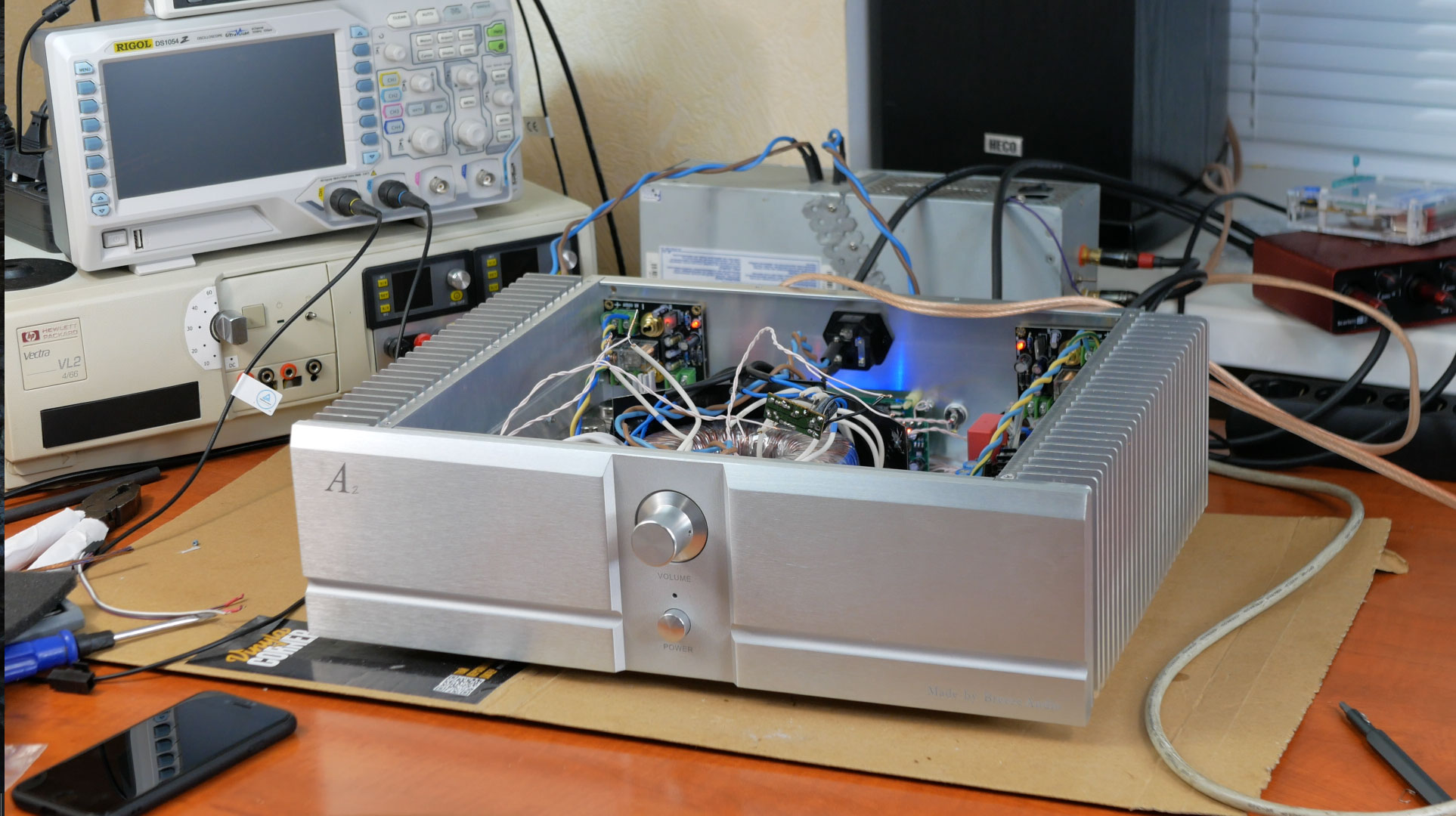

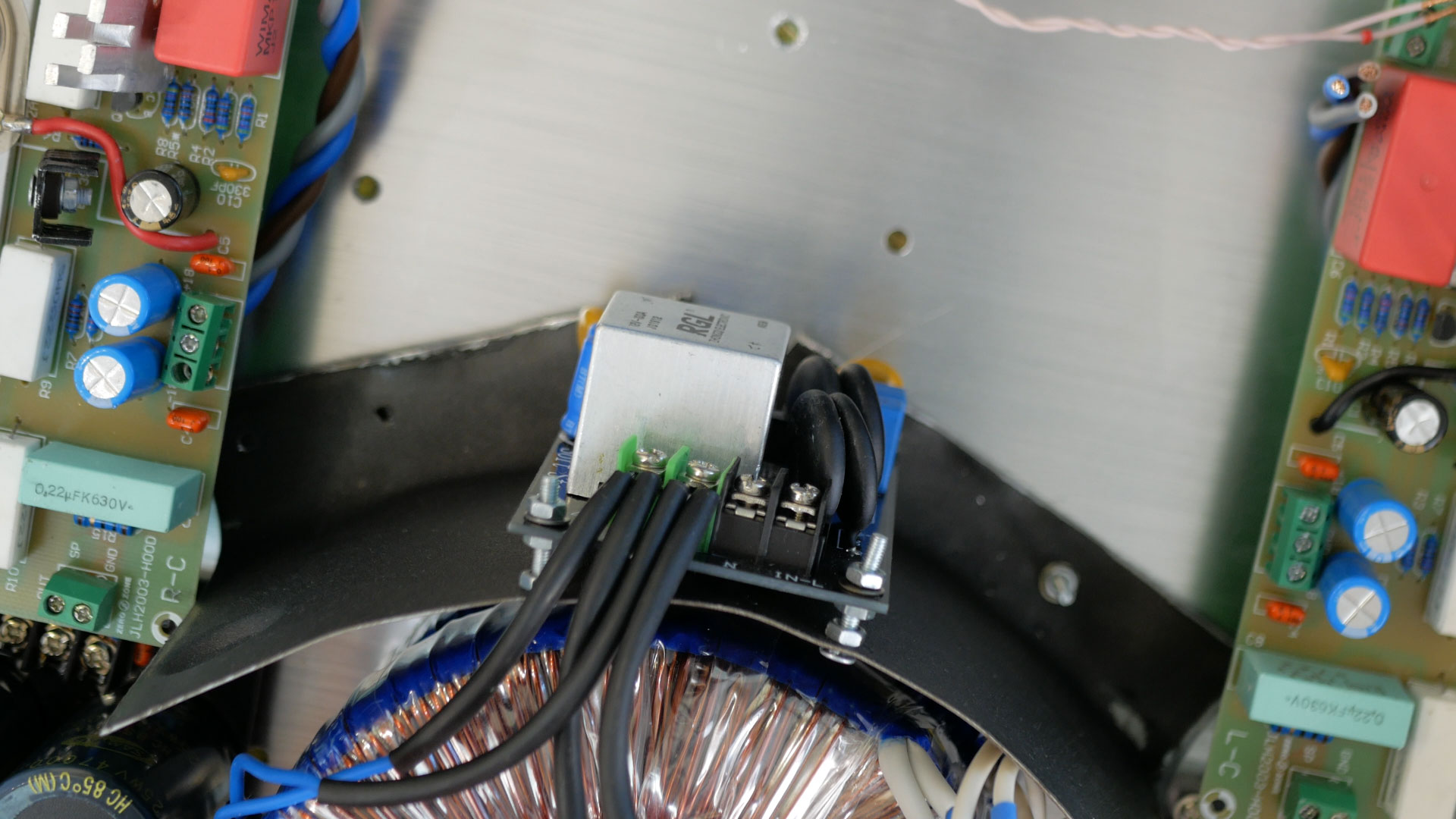

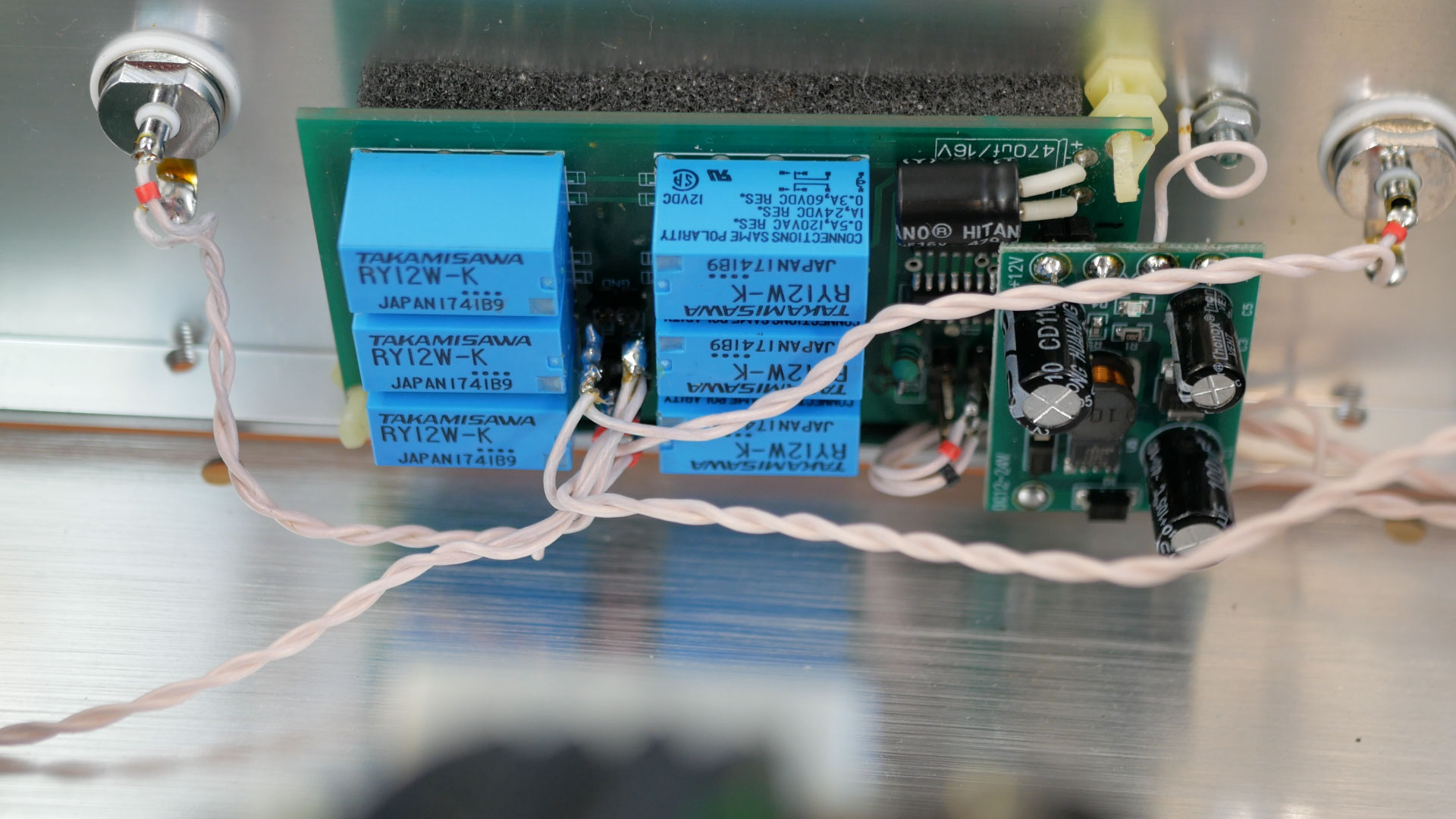

Собрал, включил, играет буду монтировать видос потихоньку.

[MaratAM]

буду монтировать видос потихоньку.

Усилок монтируй , а видосы уж так, на сдачу.

[Alex]

Естественно

[lgedmitry]

Вот пара моноблоков JLH1969 по классической схеме, так трансформаторы я ставил в кожухи. чтоб не так морочиться с их размещением

а можно узнать, как Вы на этих моноблоках громкость прибавляете или убавляете синхронно в обоих каналах?
