кроме подстроечников, просто вроде как по схеме r8 2 Ватта должны быть или нет?

[Zaporogec]

Доброго времени суток, собрал усилитель, звучание прекрасное, но есть проблема побороть которую не хватает знаний. При подключении сигнального кабеля в колонках появляется фон похожий на фон когда получаешься к входу фонокорректора а второй конец шнура еще не воткнуть в проигрыватель. При подаче сигнала фон пропадает и в пауза треков полная тишина. Это самовозбуд? Или в чем причина? Блок питания импульсник. Питание 24В 1.3А. Заранее благодарю и просьба не кидатся известной субстанцией ранее в теме подобногоне нашел.

[Canny]

А откуда подаёте сигнал?

[Alex8220]

У меня, кстати, примерно то же самое - если выткнуть RCA из включенного усилителя, появляется фон. Втыкаю обратно - полная тишина.

[Lektor]

Zaporogec, попробуйте поменять кабель.

[Zaporogec]

Сигнал подается с SMSL Sanskrit 10 или плеера Cayin N3, но фон появляется сразу после подключения любого провода. Если вход замкнут полная тишина.

[Lektor]

Фотку можно, что у вас от входного гнезда усилителя до самой платы усилителя творится?

[CB0Jl04b]

собрал усилитель

А Вы из КИТа собирали или свой?

[Zaporogec]

Усилок собран из кита купленного по ссылке из статьи, все пока ввиде стенда, платы на радиаторах, провод с разьемом 3.5 jak распущен на втором конце и закреплен на клемнике платы. Фото не разобрался как присоеденять, сорри.

[Lektor]

Провод экранированный или нет? Вот как вам помочь?
Если замкнутый вход устраняет фон, значит дело в проводах и контактах.

[Zaporogec]

Lector, спасибо, что откликнулись провод экранированный витой, но есть одно но, я откинул провода совсем, а фон остался и он усиливается когда трогаю радиаторы. Транзюки изолированы от радиаторов комплектным силиконом.

[Sox2019]

Если откинули провода от входа,надо замкнуть между вход и ....исчезнит или останется фон..Но что-то мне подсказывает -или массы нет где-то или БП проблемный

[Zaporogec]

Спасибо всем за советы. По ходу проблемный блок питания, при подключении питания от батареи ИПБ проблема ушла.

[Lektor]

Ну и как теперь? Радует?!!!

[turubanov7]

Здравствуйте. Можно у вас попросить совета какие компоненты использовать при создании питания усилителя (какие мосты и конденсаторы, CRC фильтры, с указанием номинала и марку) и т.д.). Что есть на данный момент: акустика Monitor Audiо MR2, трансформатор от советского усилителя Бриг 001(две пары по 23.8 В). Уровень опыта - могу перепаять вздутые конденсаторы на плате . Плата будет вот такая https://aliexpress.ru/item/32574679072. ... OZ9Bx&mp=1 . Уже имеется усилитель https://aliexpress.ru/item/33038856995. ... 330b0844d6 по мне так звук довольно не плох. Спасибо

[IT-Prof]

Привет! Здесь есть все https://v-mire.net/na-chto-sposoben-usi ... -jlh-1969/ а также все ответы в этой ветке на форуме, не поленитесь почитайте

[Canny]

Вот разжевано в этом видео, как раз для новичков

[turubanov7]

Статью и видео уже до дыр прочитал и просмотрел. Когда схему с питанием переворачивают (мост) в видео там резистор на 10Вт 1Ом 2шт желтые конденсаторы видимо, припаяны, я вот про эти элементы спрашиваю. я не особо опытный, блин да я по ходу даже не начинающий радиолюбитель . "Для улучшения фильтрации мы также использовали CRC фильтр, поставив между конденсаторами резистор на 0.5 Ом." Вот это между и есть те желтые конденсаторы?

[Lektor]

Если вас не затруднит укажите время по видео, а то пересматривать и искать интересующий вас момент забирает время.
Усилитель соберите из того, что есть. Если его звучание вам зайдет, подберете более качественные компоненты.

[turubanov7]

18.04
На схеме резистор 0,5 Ом а на плате два, один 1Ом второй не видно.

[Lektor]

Судя по вашим вопросам вы абсолютно не знакомы с элементарными законами электротехники. Говорю не в плане осуждения, но так дело не пойдет. Вам нужно вспомнить закон Ома, что происходит при параллельном и последовательном соединении резисторов и конденсаторов. Еще бы и Закон Кирхгофа хорошо изучить. В противном случае вы обречены на постоянные вопросы, ляпы и казусы.
Второй резистор тоже на 1 Ом. При параллельном включении получается 0,5 Ома.
Дерзайте.

[Alex]

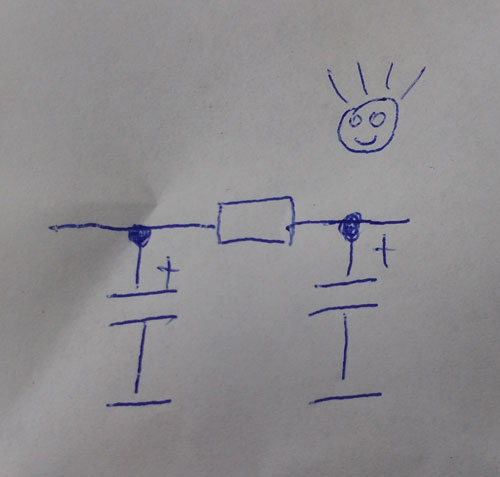

Вот схемка СRC фильтра

[IT-Prof]

Тоесть, вы между конденсаторами вставляете резистор на 0.5 Ом или 2 по 1Ом, если нет одного достатояно мощного, что бы не грелся. Таким образом фон по питанию будет значительно меньше. Пробуйте и у вас все получится! Успехов!

[turubanov7]

Судя по вашим вопросам вы абсолютно не знакомы с элементарными законами электротехники. Говорю не в плане осуждения, но так дело не пойдет. Вам нужно вспомнить закон Ома, что происходит при параллельном и последовательном соединении резисторов и конденсаторов. Еще бы и Закон Кирхгофа хорошо изучить. В противном случае вы обречены на постоянные вопросы, ляпы и казусы.
Второй резистор тоже на 1 Ом. При параллельном включении получается 0,5 Ома.
Дерзайте.

Из перечисленного не понимаю только Кирхгофа (эти узлы, направления движения токов. Так я это и не понял). Но вот почему то когда с теоритических данных дело доходит до реальных деталей я почему-то сильно тупить начинаю.

[turubanov7]


Вот схемка СRC фильтра

На схеме же конденсаторы по 33000мкФ

[Canny]

И?

[IT-Prof]

Я так понимаю такие конденсаторы брались, потому, что делались замеры в видео. Там шум был минимальный. Но можно обойтись и меньшими номиналами например 2 по 15000. Фон будет почти не слышно.

[Alex]

Я просто хотел, что бы даже если воткнуть ухо в колонку, была тишина можно вообще один на 15000 поставить. Некоторым хватает. Экспериментируйте!

[turubanov7]

И?

На видео часть 2 (18.04мин) объясните зачем конденсаторы плёночные жёлтый и серый на мосте с обратной стороны

[Canny]

Они убирают высокочастотные помехи.
