Усилитель класса D: FX-Audio - FX502S PRO

[Dysindich]

Может Вам повезет при продаже и вам попадется покупатель ЦАПа, который разбирается в базовых принципах цена/качество аудиоаппаратуры?
Лучше открыть отдельную тему по выбору ЦАПа, чтобы новички не подумали, что в 502S PRO уже и ЦАП запихнули .

[Ddusserr99]

Да не умею я...

[Lektor]

Тема давно уже есть
Боюсь быстро перекочует во флудилку.

[al88]

Здравствуйте.
Пришел данный усилитель из Китая.
Подключил с БП Манвэл 27в 11А через фильтр(дроссель, электролиты, конденсаторы СГ...)
Источник cd плеер Denon DCD 3500RG.
При включении усилитель играет 2- 3минуты, а потом загорается "Авария" и исчезает один канал(второй играет как обычно). Выключаю усилитель и снова включаю, снова играет некоторое время и снова авария. Каналы могут отключатся в случайной последовательности.
Пробовал слушать на переделанных динамиках 4а32 в большом щите.
Расстроился, т.к. звук без доработок нормальный.
У этого проигрывателя Denon регулируемый выход(регулятор ручка потенциометр). Выход стоял по максимуму. Решил уменьшать выход и смотреть может от него срабатывает.
Делал выход с проигрывателя Denon на 17, 16...часов, 15, 13,...12..часов ...все равно срабатывает авария но через более продолжительное время. При положении выхода проигрывателя на 11 часов приходится выкручивать ручку громкости самого усилителя на 13-14 часов, чтоб играло громко и иногда срабатываетснова авария.
Такое ощущение что авария срабатывае в пиках сигнала...
Подскажите пожалуйста что может быть?
Может у кого то была подобная ситуация?
Усилитель пока не вскрывал, стоят пломбы.

[Alex]

А что за акустическая система, подробнее расскажите и как подключили?

[V63s]

Единственный способ разобраться - это вскрытие. Проверить температуру дросселей и чипа.
У меня был эксперимент с классом D : вместо дросселей на 10uH впаял 6 uH. Иногда защита срабатывала сразу после включпния с трехполосной четырехомной акустикой, чего не было при подключении слабеньких четырехомный динамиков. Та что вскрытие покажет.

[al88]

А что за акустическая система, подробнее расскажите и как подключили?

Акустическая система открытый щит.
Подключил моножилой 2.5 мм.
Динамики 4а32(с Чуствительностью 96) работают на СЧ и ленточный Твиттер через конденсатор (ВЧ).
СЧ динамик Включил напрямую, фильтров нет совсем.

[al88]

Придется наверное вскрывать и смотреть что в нутри наворочено. Попробую завтра ещё подключить другие колонки, может в этом дело. Если не поменяется ничего и будет уходить в аварию, то всрытие покажет....

[Justas*]

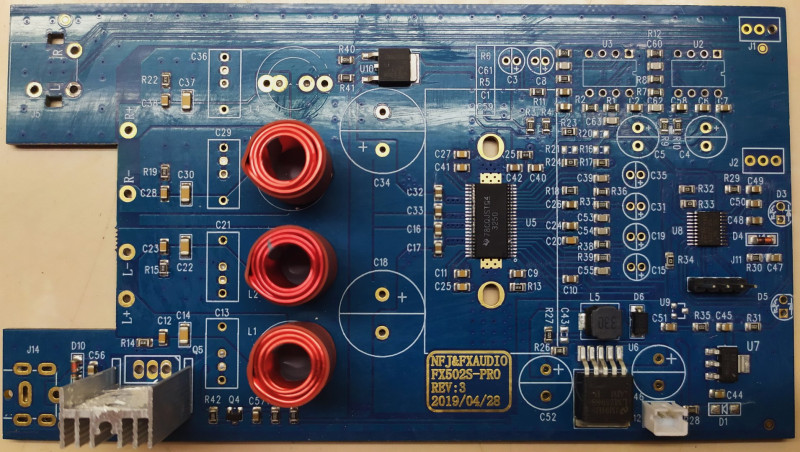

Может и ничего не показать. Я свой вскрыл. "Техасская резня бензопилой-2"
Может кому пригодится, хорошо видно обозначения деталей.

[Carwizard]

...Техасская резня бензопилой-2.

Чот какой-то недопил вышел, бензопилой-то. Надо было всё сдуть с платы, вместе с лужением, дабы с нуля пересобрать на серьёзной комплектухе! Раз уж извращаться, то по взрослому, причём по самой тяжелой программе! В хобби не ищут лёгких путей.

[Justas*]

Всё ещё впереди, пила затупилась. Пока бодяжу серебряный припой.

[Dysindich]

Может и ничего не показать. Я свой вскрыл. "Техасская резня бензопилой-2"
Может кому пригодится, хорошо видно обозначения деталей.

Свою главную лепту (выкладку схемы зверя по печатке), Вы, заслуженно внесли!!
Честь и хвала!
Далее, хотелось бы конкретных рекомендаций , основанных на конкретных телодвижениях и результатах оных, иначе - утонем в предположениях и ссылках на копипаст от разработчика в качестве аргумента, причем - общий для всего семейства ТРА32** (а не , конкретно - 3250) ... (иначе, будем определять свои симпатии "за генеральные намерения").
Вы, как специалист в области колонкостроения, как оцениваете расположение катушек (пусть, и без сердечника) в данном изделии? Реализовано ли, применение феншуйных катушек, при таком их расположении на плате?).
Хотелось бы перейти от "осмысления" к действиям и рекомендациям, поскольку , я тоже хочу максимально улучшить своего зверька, но - заждался .

[Dysindich]

Акустическая система открытый щит.
Подключил моножилой 2.5 мм.
Динамики 4а32(с Чуствительностью 96) работают на СЧ и ленточный Твиттер через конденсатор (ВЧ).
СЧ динамик Включил напрямую, фильтров нет совсем.

Не в этом суть вопроса... Вы импеданс своей АС снимали? (по свипу). Посмотрите , что там с сопротивлением по частотке... Может, там провалы до 2Ом и менее в самом юзабельном диапазоне? (как правило, так и есть , поскольку, чудес в природе - не бывает). А ЧИП-то, "любит " восьмиомные колонки , что следует из даташита Техасцев.

[Dysindich]

А вот, спешу поделиться со всеми, своим крайним усером...
Обломился контакт во входном разъеме по питанию , тот , который установлен на плате усиля , внутри корпуса... (центральная жила , в месте изменения направления на 90 градусов , оказывается , выполнена сочленением, а не единым проводником!? Именно в этом месте и произошла коллизия, причем, спровоцировал ее, я сам )
Я уже писал, что нашел и заказал новый разъем ... наконец-то, сегодня его получил.... и понял - какой я, балбес !! (в очередной раз, поэтому - не смертельно). Когда заказывал, то ориентировался на основные параметры (тип и размеры контактных групп), к тому же , и фото убедило меня, что я на верном пути. Однако, когда я получил свое вожделение и попытался его впихнуть на место заменяемой позиции, только тогда я "заподозрил", что геометрические размеры не совпадают, причем, на много (по корпусу, при полной совместимости фотогеничности, что и послужило моей профонации на фоне некомпетентности ...)
(даже и не знаю, что за изделие применили Поднебесники (хотя, лукавлю, - знаю, в паяле такой стоит....)
Короче, нет худа без добра!
Я думал, что малыш отслужит свою тестовую службу и займет место на полке для запЫлевания (не путать с запИлеванием ).
Ну, уж - нет. Теперь, сам Бог велел определить его в персональный корпус и облечь в функцию законченного устройства (в концепции мощника, так как , пред я имею, вполне хороший). Остается добавить последние штрихи - разрешить вопрос с бросками по питанию при включении и выключении..., что на самом деле, не так и трудно

[Suvorov24]

Пришел данный усилитель из Китая.

У меня защита срабатывала в нескольких случаях:
Термопаста сползла с чипа на его ножки,
Отпаялась банка С34,
Случайно коротил Rca вход толи с выходом на колонки, толи с питанием.

[elGrave]

502SPRO случился без БП, гугль рекомендует обрести мудрость тут, но здесь много шире БП... По итогам чтения смотрю на:

FX-Audio DC24V/4A - отсюда - долго;
AC 100-240V to DC 24V -9A - отсюда - быстрее и дешевле, но страшно - не будет ли он хуже первого?
И как правильно штекер к нему именуется?

Или м.б. с регулятором стоит взять?

Поделитесь линком на оптимальный, проверенный вариант, плз.

[Dysindich]

Кроме "криминала", есть случаи сообщения о "магических" причинах срабатывания системы защиты....
Магия начинается в том месте, где заканчивается наука (как правило, поскольку - есть и исключения, на то они , и - исключения).

[Dysindich]

502SPRO случился без БП, гугль рекомендует обрести мудрость тут, но здесь много шире БП... По итогам чтения смотрю на:

FX-Audio DC24V/4A - отсюда - долго;
AC 100-240V to DC 24V -9A - отсюда - быстрее и дешевле, но страшно - не будет ли он хуже первого?
И как правильно штекер к нему именуется?

Или м.б. с регулятором стоит взять?

Поделитесь линком на оптимальный, проверенный вариант, плз.

Прошу прощения у админа, за чрезмерный копипаст, однако - трудно понять, где есть вопрос, а где - утверждение...
Короче - Будем все , попроще, и народ к нам - потянется...

[elGrave]

Короче - Будем все , попроще, и народ к нам - потянется...

Не могу определиться с выбором оптимального БП для сабжа на Али, прошу помощи.

[Dysindich]

502SPRO случился без БП, гугль рекомендует обрести мудрость тут, но здесь много шире БП... По итогам чтения смотрю на:

FX-Audio DC24V/4A - отсюда
В принципе, этот вопрос , уже освещался на ветке, причем, - неоднократно...
Однако, персонально: - 4 Китайских Ампера - это, безбожно мало! Выбирайте Китай с надписью, хотя бы - 8А. ( если точнее, то найдите БП с напругой в 28-30В, и током под 10ть Ампер - будет Вам, житейское счастье.)

[Dysindich]

Прошу прощение за пустое тело в сообщении. Я не совсем корректно определил цель Вашего вопроса, соответственно, не корректно и ответил.
Извиняюсь и исправляюсь, впрочем - Вы , уже ознакомились с моим мнением , чуть выше. Могу лишь повторить. Нужно стремиться найти БП с гарантированным током под 7А и напругой под 28-32 Вольта. Потом, слушать, дать усилю поработать часов 80-150, затем делать выводы об истинном звучании сабжа.
Еще раз извиняюсь, я не сразу понял истинное побуждение.

[elGrave]

...впрочем - Вы , уже ознакомились с моим мнением , чуть выше. Могу лишь повторить. Нужно стремиться найти БП...

Спасибо, я стремлюсь найти именно после чтения этого сообщения, проблема в том что это сложно - нет никакой уверенности в правильности выбора. Боюсь, что меня спасет только прямой линк...

[Dysindich]

Рекомендую Вам , штекер , типа такого - https://www.conrad.be/p/tru-components- ... ks-1590531
Назвать его можно по разному, однако : важно соблюсти размерность по диаметрам : 5,5 (внешний диаметр разъема) и, 2,5 (диаметр внутреннего контакта для нашего сабжа) , все размеры в мм.
Предоставленный вариант разъема не является единственно возможным, однако, этот вариант будет весьма предпочтительным по совокупности качественно-стоимостных параметров, короче - это , один из наилучших вариантов данного разъема (Папа).

[elGrave]

размерность по диаметрам : 5,5 (внешний диаметр разъема) и, 2,5 (диаметр внутреннего контакта для нашего сабжа) , все размеры в мм.

Спасибо большое, по штекерам именно размерность была непонятна - имеющиеся в хозяйстве не подходили.

[Dysindich]

очень хочу Вам помочь, но после введения новых правил отчислений за любые переводы снаружи от Евросоюза, я , фактически остался без Али...
Давайте попробуем следующий метод.
Я предложу Вам, один беспроигрышный метод, купить здесь : https://www.meanwell.com/productSeries.aspx#tag-6-16
Ищите в соответствие с моими предыдущими рекомендациями. (завтра, я посмотрю с пристрастием и смогу более предметно Вам, порекомендовать что-либо...) . Но Вы, и сами просмотрите материал, может и приглянется что-то... по мощности ориентируйтесь на 200-250 Ватт (минимум)., напряжение - 28-32Вольта.

[al88]

Подскажите пожалуйста...
А вообще в каких случаях срабатывает защита?
На сайте Али не нашел...

[Olmit]

https://www.aliexpress.ru/item/32873624 ... 4aa6MBHPwu
Вот такой ИБП на али 350 Вт 32В 10А по идее должен подойти к 502. Кто что думает по этому поводу?

[Carwizard]

Вот такой ИБП на али 350 Вт 32В 10А

Самое оно, можно брать. И судя по ёмкостям и доп.дросселям, там и с фильтрацией дела обстоят правильно. И по импульсному току запасец будет у усилка, что не может не радовать. Выходной кабель питания бы покороче и разъём бы получше, которые между Б/П и усилком.

[PJK]

...впрочем - Вы , уже ознакомились с моим мнением , чуть выше. Могу лишь повторить. Нужно стремиться найти БП...

Спасибо, я стремлюсь найти именно после чтения этого сообщения, проблема в том что это сложно - нет никакой уверенности в правильности выбора. Боюсь, что меня спасет только прямой линк...

Могу посоветовать, так как сам пользуюсь таким.
https://www.chipdip.ru/product0/8002959324

[Justas*]

Далее, хотелось бы конкретных рекомендаций , основанных на конкретных телодвижениях и результатах оных…
… как оцениваете расположение катушек (пусть, и без сердечника) в данном изделии? Реализовано ли, применение феншуйных катушек, при таком их расположении на плате?).
Хотелось бы перейти от "осмысления" к действиям и рекомендациям, поскольку , я тоже хочу максимально улучшить своего зверька, но - заждался .

Расположение катушек, в плане взаимовлияния, не самое худшее. Но лучший вариант, когда их оси перпендикулярны (одна стоя, другая лёжа), и желательно разнести их подальше. Но маємо те, що маємо. Форм-фактор не позволяет. Можно попробовать изготовить для них экраны из пермаллоя, но может измениться индуктивность. Возможно и нужно ничего.
Думаю что в феншуйных, проблем с взаимовлиянием и с повышенным фоном, быть не должно,.
Простейшие рекомендации, кроме тех что приводили (замена ОУ, электролитов, силового ключа, элементов выходного фильтра), видятся такие:
1. Рассчитать экселевским калькулятором номиналы LC фильтра с рекомендованными параметрами (на 66кГц Q = 0,707) в соответствии с импедансом нагрузки на ВЧ. Повышенная добротность контура, даже если пик за пределами звукового диапазона, не есть хорошо.
2. Перевести верхние ОУ из режима усилителя в режим повторителя. Т.е. заменить резисторы 22 и 47 кОм на 10 кОм. Конденсаторы в ФНЧ ООС увеличивать не нужно, они все 22 пФ (схема – стр.25, плата – стр.33).
При этом понизится чрезмерная чувствительность усилителя с 0,35 до 0,7 В. Уменьшиться входное сопротивление с 22 до 10 кОм. Соответственно линейная характеристика рег. громкости, будет больше приближена к показательной.
3. Поставить параллельно резистору R40, конденсатор 47мкФ (U10, LM317)
4. Дорожки сигнальных проводов идущих от входных гнёзд до рег. громкости, проходят рядом с катушкой выходного фильтра. Обрезать с двух сторон и заменить их на экранированные провода.
5. Блокировочные конденсаторы питания ОУ. Электролиты меняли, «эти звучат – эти не звучат». Но почему-то никто не обратил внимание на керамику. 0,1 мкФ стоят параллельно каждому электролиту и 0,1 +10 мкФ в делителе 1/2U. Я не против керамики в цепях питания аналоговых схем. Но она должна быть марки C0G или NP0.
Здесь же, в лучшем случае X7R или X5R. Приближаешь паяльник, ёмкость уменьшается.
Цитата из букваря:

Шумные конденсаторы
Если вы разрабатываете аудиоустройства или просто предпочитаете тихие печатные платы, то у вас есть еще одна причина выбора C0G по сравнению с X7R или X5R: конденсаторы класса 2 демонстрируют пьезоэлектрическое поведение, которое может заставить их функционировать и как микрофон (который преобразует звук в электрический шум), и как зуммер (который преобразует сигналы переменного тока в звуковой шум). У конденсаторов класса 1 такой проблемы нет.

По разъёму питания и рег. громкости советов нет, т.к. в моей реализации их не будет.
После того как закончу всю конструкцию, возможно появятся ещё рекомендации.
