Ламповый усилитель на гу50 и EF80

[Lektor]

Приведу цитату сопалатника: "Если кому нужен добротный надежный ламповый усилитель и ему не нужны вечные эксперименты, пробы, шатания, короче не интересно ему перебирать лампочки, а нужен конкретный результат: вот он простой рецепт - ГУ50".

Со временем назвал этот усилитель Phenix. Несколько раз "сдавал его в архив". Он пылился на полке месяцами. Но приходила идея, которая его возрождала и он с новой силой впечатлял меня своим звучанием.

В макете этот усилитель был создан как копия проекта LinuxManiac и конечно по его рекомендациям. Пожалуй - это первая моя серьезная конструкция, которая была доведена до законченного состояния и использовалась на протяжении нескольких лет. Работал усилитель очень много. Я использую аудиосистему не только для музыки, но и для просмотра телевизора. Усилитель автоматически включался вместе с телевизором и работал часами каждый день.

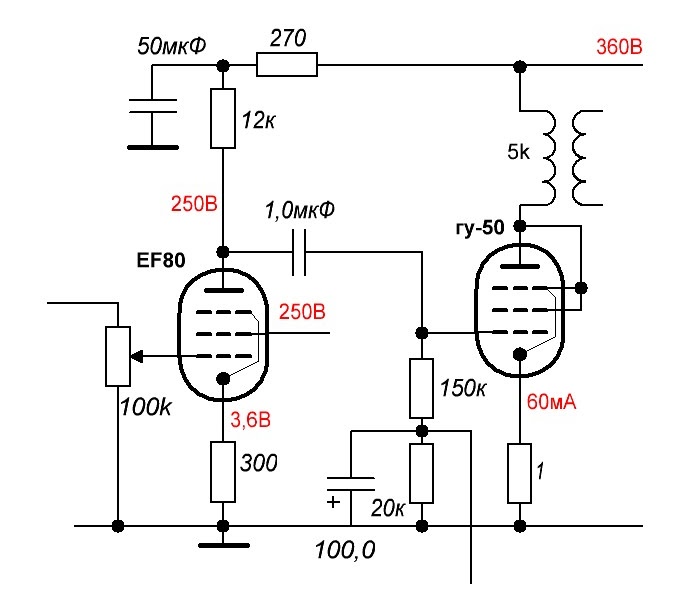

Схема Дмитрия

гу50 Дима.jpg (167.54 КБ) 9147 просмотров

Конечно усилитель на гу50 - это не самый лучший аппарат в мире, но есть в его звучании ряд моментов которые периодически производят желание включить его и послушать какое-то время. Усилитель обладает утонченным, изысканным звучанием. Он может проиграть конкурентам в динамике и напоре, но не в изысканной аристократичности. Его звучание идет в разрез с внешним неказистым видом ламп гу50. Думаю с баллонами как у 300В ее цена взлетела бы на пару нулей.

В макете для усилителя был намотан анодный трансформатор на железе ТС-200. Накальный трансформатор - ТН-56. Выходные трансформаторы намотаны на железе ОСМ-0,16. Выпрямитель на двух кенотронах 5Ц3С. Выпрямитель смещения на 6Х2П - очень хорошо для звука.

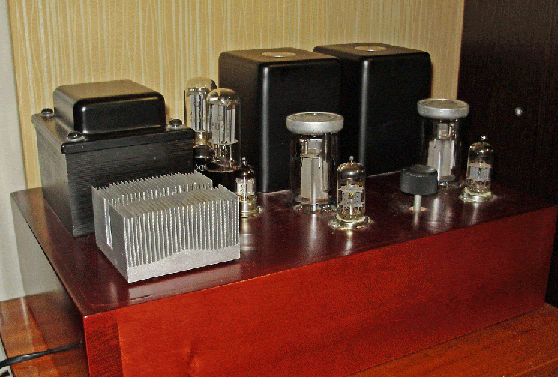

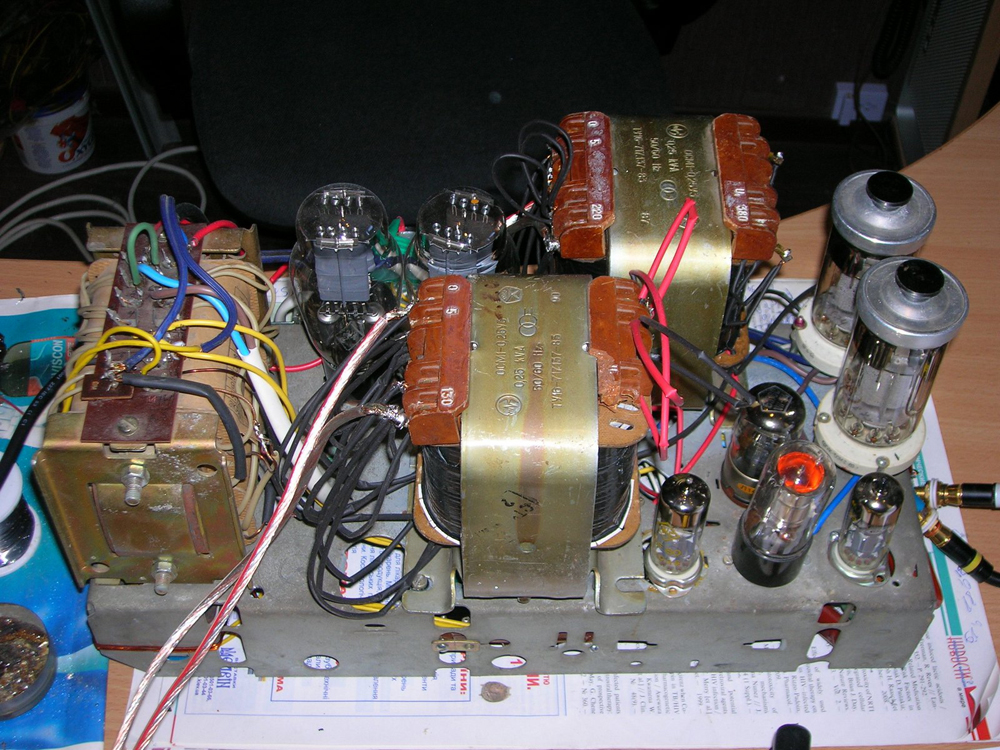

Фото макета

гу50 макет.gif (136.03 КБ) 9147 просмотров

Для сборки в чистовой корпус я решил раскошелиться на фирменные выходные трансформаторы James Audio JS-6123HS. Также был куплен промышленный силовой трансформатор. И пожалуй последнее стало проблемой. Накальная обмотка трансформатора была рассчитана на 4А и не тянула два кенотрона 5Ц3С. Я решил их заменить на демпферные диоды 6Ц22С. Того чарующего звука в чистовом корпусе не было.

Ситуацию исправили диоды HFA15TB60 совместно с электронным дросселем. Усилитель ожил и стал звучать как надо.

Электронный дроссель.jpg (45.84 КБ) 9147 просмотров

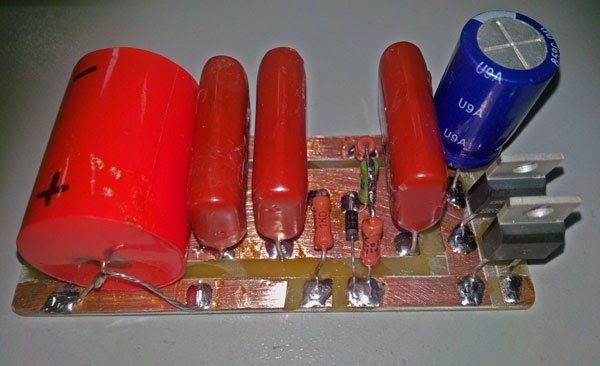

Электронный дроссель плата.jpg (41.95 КБ) 9147 просмотров

Если же вы сторонник использования кенотронов, то их мощность должна быть с хорошим запасом. Если это 5Ц3С, то их должно быть два. Думаю неплохим вариантом будет один 5Ц8С. С таким питанием лучше использовать отдельный накальный трансформатор.

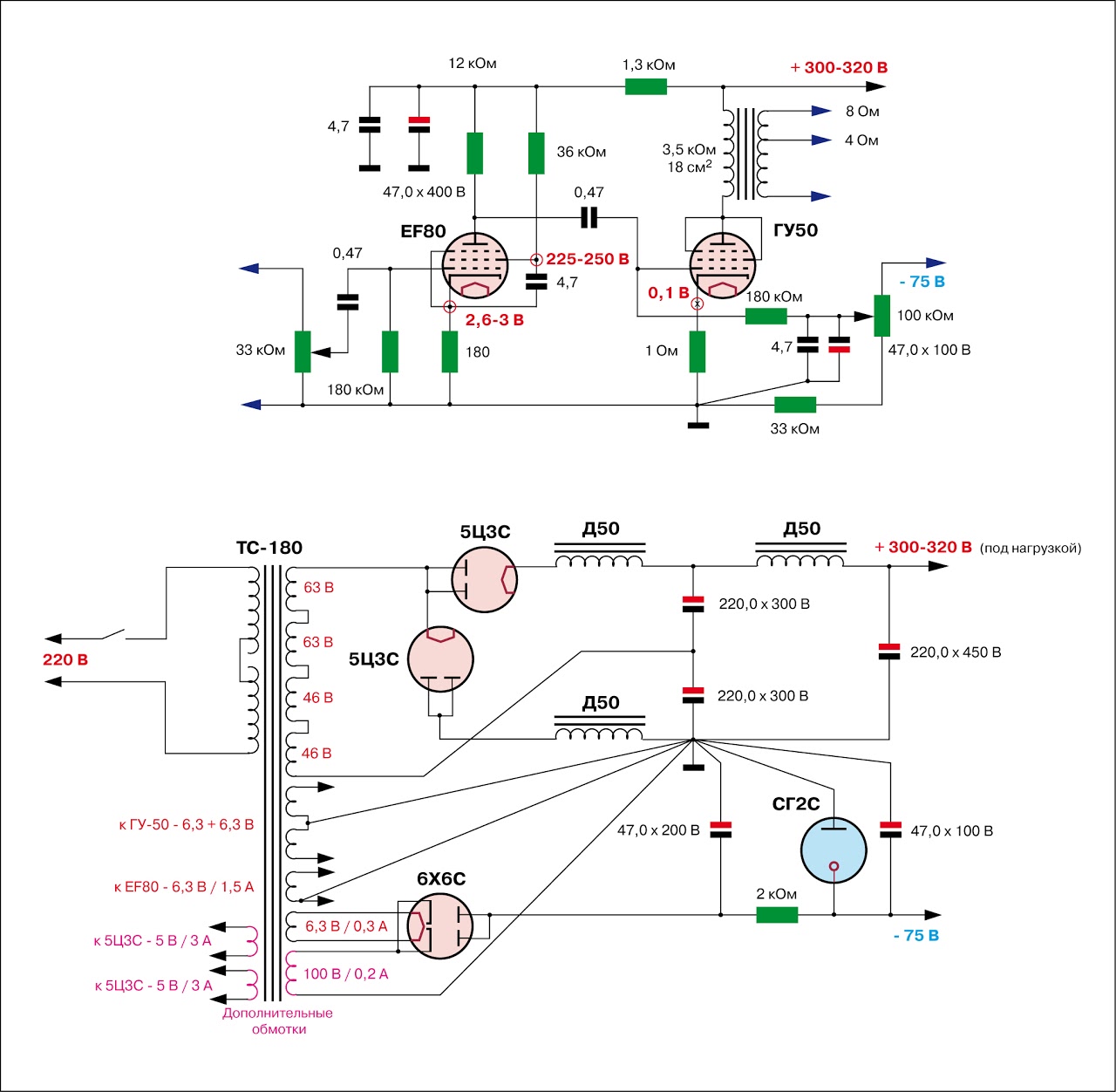

Схема моего варианта

Схема гу50.jpg (42.01 КБ) 9147 просмотров

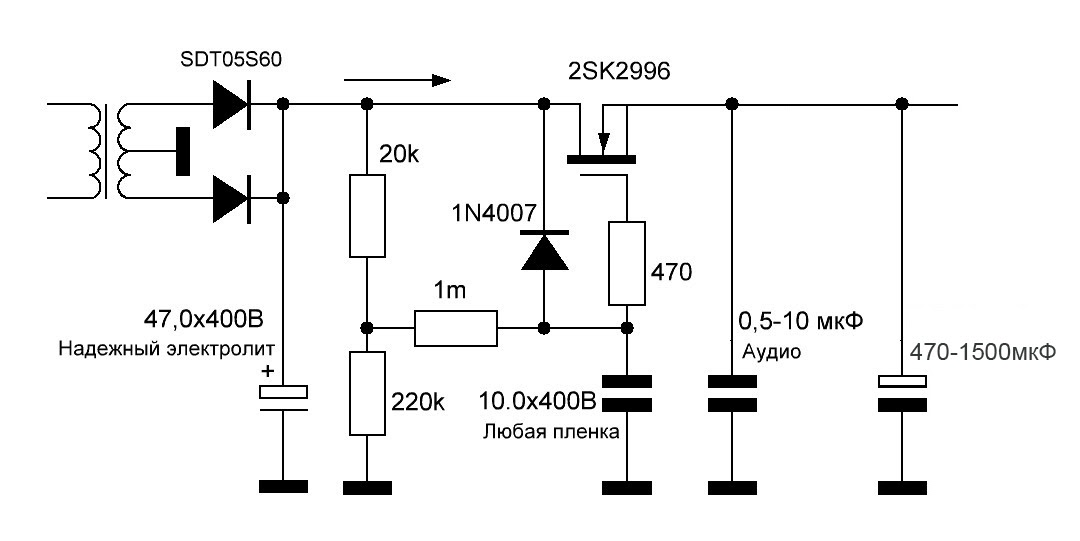

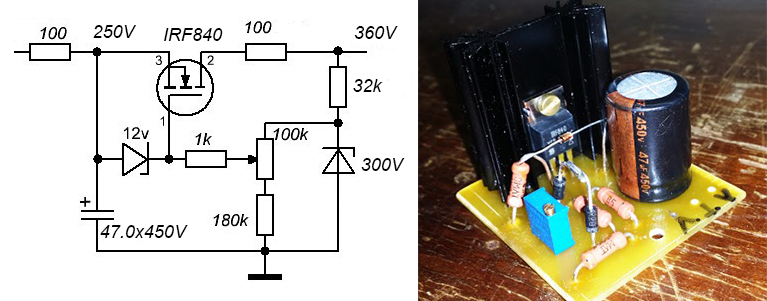

Вторую сетку решил запитать от стабилизатора на полевике

стаб сетки.jpg (159.82 КБ) 9147 просмотров

В этом усилителе перепробовал много разных идей, в том числе и импульсный блок питания. Но именно эта конфигурация оказалась самой благозвучной. По музыкальности, естественности, передаче эмоций оставляет 502й FX-Audio далеко позади. После сборки и отладки слушал часа два к ряду, не мог оторваться.

[Dysindich]

Зачаровывает!
Еще немного и готов переметнуться в стан "вакуумных трубок". (но, время - неумолимый референс по жизни )

[Lektor]

Спасибо!

[Alex]

Супер!

[kovrigger]

По музыкальности, естественности, передаче эмоций оставляет 502й FX-Audio далеко позади. После сборки и отладки слушал часа два к ряду, не мог оторваться.

Ну вот... а я-то думал будущее за классом Д... Теперь сижу как л_ох с 502-ым, не имея лампы... Прийдется подкопить и купить (сам не асилю)

[LinuxManiac]

... Прийдется подкопить и купить (сам не асилю)

Будем рады помочь.

[LinuxManiac]

История этого проекта насчитывает более 10 лет.

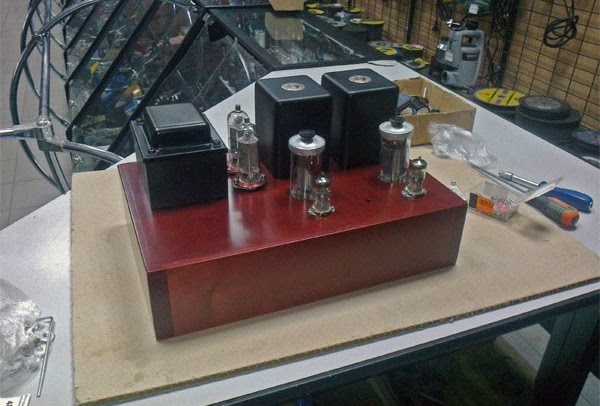

Полгода экспериментов и макетирования завершились "чистовым" запуском 16 июня 2010 года. Вот фото (ещё без передней панели).

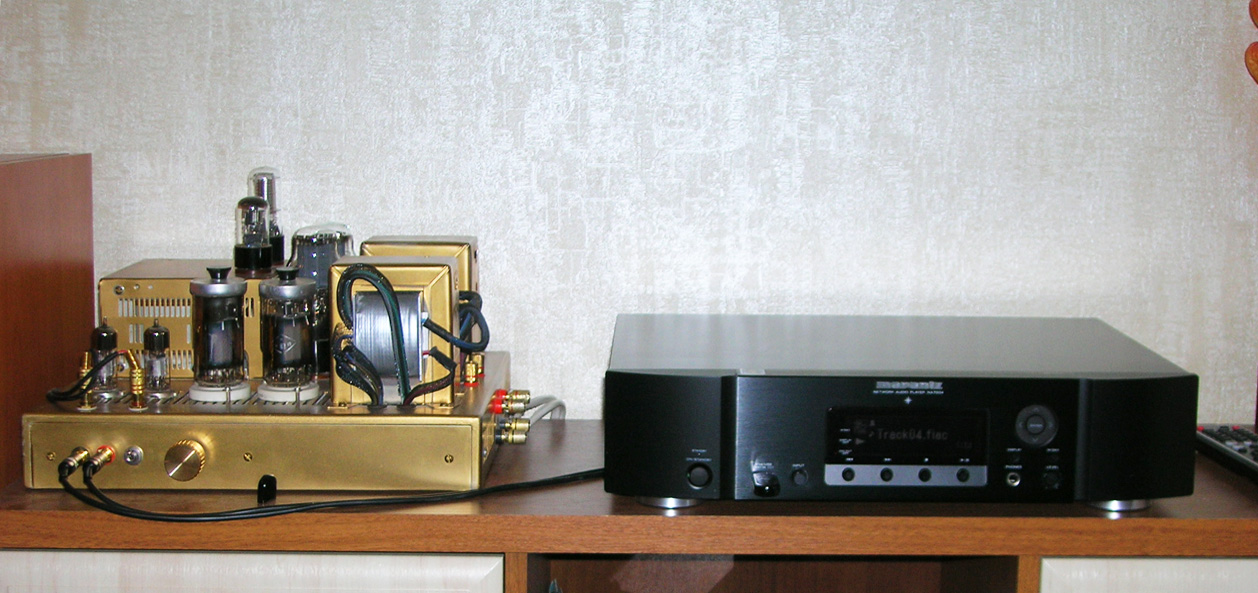

Готовый усилитель на "своем месте". Работает с перерывами все это время.


Из описания конструкции:
Входной каскад. Усиление необходимо не менее 40-50.
Лампа EF80 была выбрана после длительных проб.
Октальные триоды 6С2С и 5С5С (в двухкаскадных схемах), 6Г2, октальные двойные триоды 6Н…, в том числе – в двухкаскадных схемах на 6Н8С, пальчиковые ЕСС81, ЕСС83 и триодные части 6Ф12П звучали неплохо, но пентоды здесь (по моим ощущениям) явно предпочтительны.
Применение ламп линия 6Ж4-5П-7-8 добавило «атмосферы» и «чувственности» звуку. Но EF80 оказалась лучше всех. Сравнимое удовольствие от звука дала только 6П9, но мне в то время не хотелось «большую-черную-железную», да еще и требующую 500 вольт анодного питания.
С тех пор друзья и коллеги повторяли такой драйвер и для ГУ50, и 300В, и мало кто от этой лампы отказался. Иногда пробовали что-то еще, в то м числе – в СРПП, но возвращались к EF80.
Особенность режима – напряжение на экранной сетке выше анодного. Величины напряжений на катоде и экранной сетке устанавливаются подбором катодного и «экранносеточного» резисторов.
ГУ50 работает с фиксированным смещением. Экранная и пентодная сетки соединены с анодом. Попытки порицать такое включение прошу не предпринимать. Варианты соединения пентодной сетки с катодом и/или соединения указанных сеток с анодом вполне допустимы. При этом несколько иное звучание (как по мне – более «теплое»). А утверждающих (а мне уже неоднократно приходилось это выслушивать), что экранную сетку, якобы, нельзя напрямую соединять с анодом отсылаю к мнению Анатолия Лисовского (Wavebourn). Дело в том, что рекомендуемый в документации режим ГУ50 с Uс2 максимум 250 вольт указывается для схем модуляторов передатчиков (для этого LS50 – будущая ГУ50 и разрабатывалась в Германии). В таких схемах напряжение на аноде ГУ50 в отдельные моменты оказывается вдвое ниже, чем на экранной сетке, что неблагоприятно для нее. Чего, естественно, не происходит в схемах УНЧ, когда обе сетки напрямую соединены с анодом.
Ток через лампу устанавливаем, изменяя напряжение смещения и измеряя падение напряжения на катодном резисторе. По моим ощущениям, наилучший звук получается при токе в диапазоне 85-110 мА.
Выходной трансформатор на железе от ТСШ170.
Схема была повторена десятками самодельщиков в разных странах. Отличия в каждом случае заключались в использовании разных блоков питания (не обязательно того, что на схеме).


[Dysindich]

Изящно и восхитительно!
(не красивых самолетов не бывает)
Хороший самоль - обязательно красив. (хорошо летающих уродов не бывает!)

[LinuxManiac]

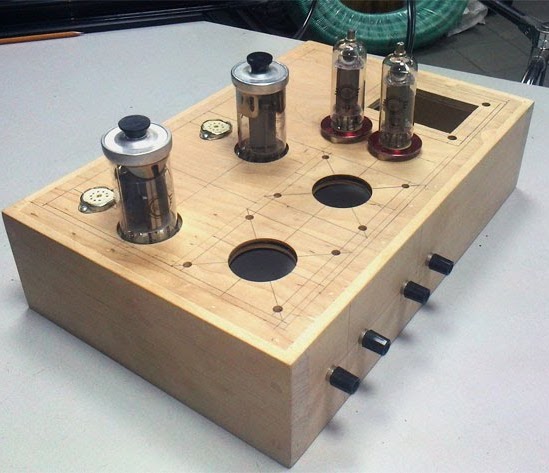

Один из макетов с выходными трансформаторами на сердечниках ОСМ-0,25

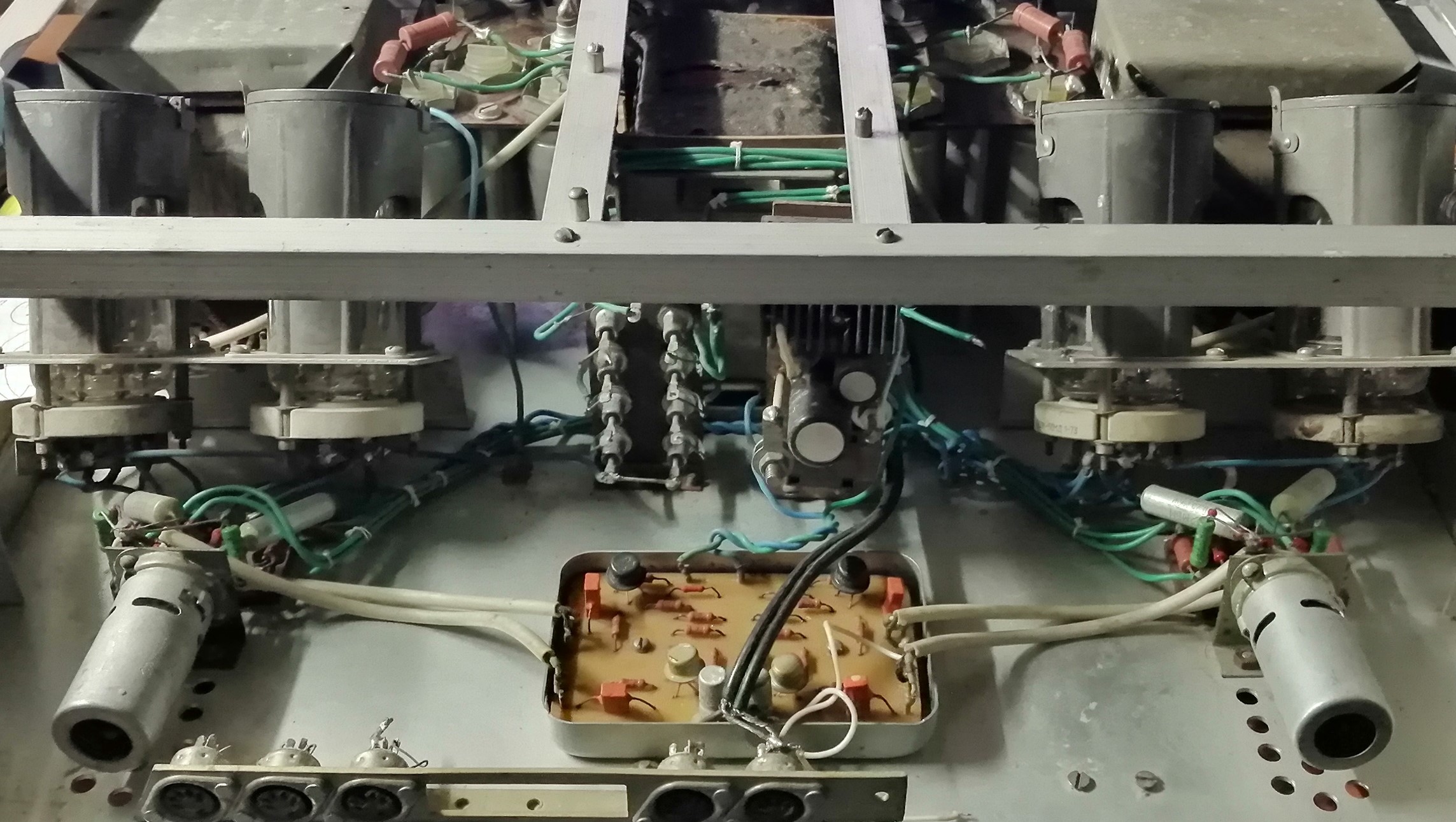

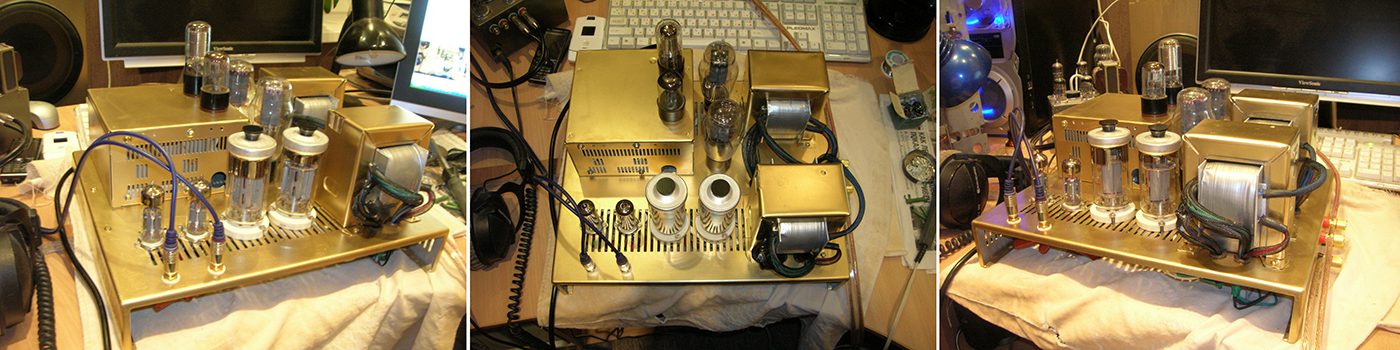

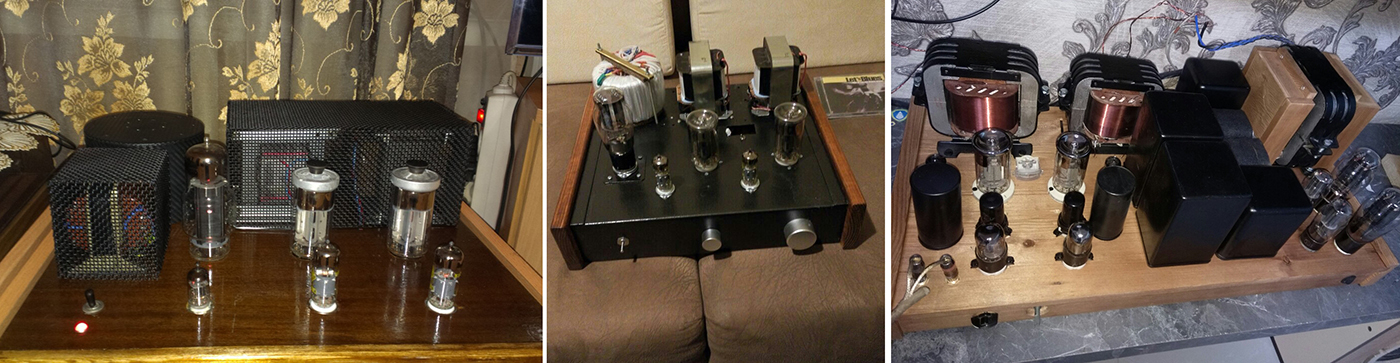

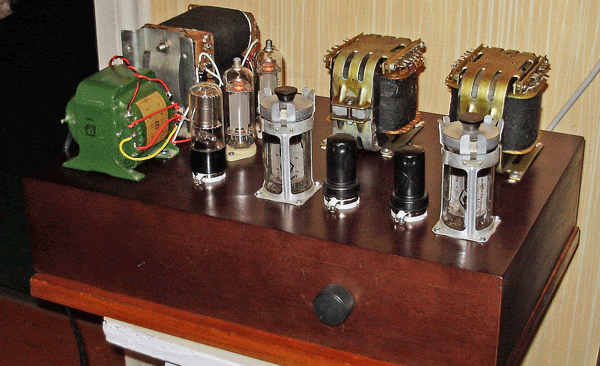

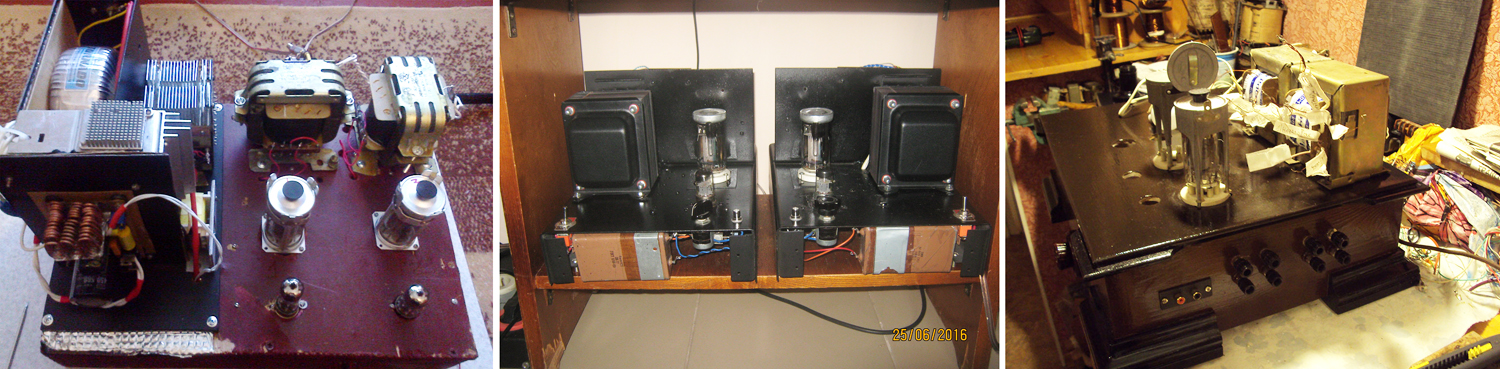

Ещё фото конструкций коллег-самодельщиков (в том числе - в виде моноблоков)
