За основу взял классическую схему на двух силовых транзисторах.
По умолчанию предполагается установка транзисторов типа 2SC5200, как наиболее удобные для монтажа.
Предполагаемые изменения:
1). Расширить посадочные места под электролиты, чтобы была возможность устанавливать конденсаторы бОльшего диаметра.
2). Выходной электролит - с радиальными выводами (Аксиальные тяжело находить).
3). По питанию сделать на плате сразу за клеммами добавочный электролит с шунтом.
4). Сделать мульти-отверстия для посадки элементов с различным шагом.
5). Попытаться выход сделать на той же стороне, что и вход для удобства монтажа в усилителе.
6). Клеммник входа сигнала взять маленький (с шагом в 2,54 мм), чтобы максимально сократить площадь возможных наводок.
(Никогда не понимал, зачем на входе сигнала барьерный клеммник 7.62 мм на 450V/17.5 А ?

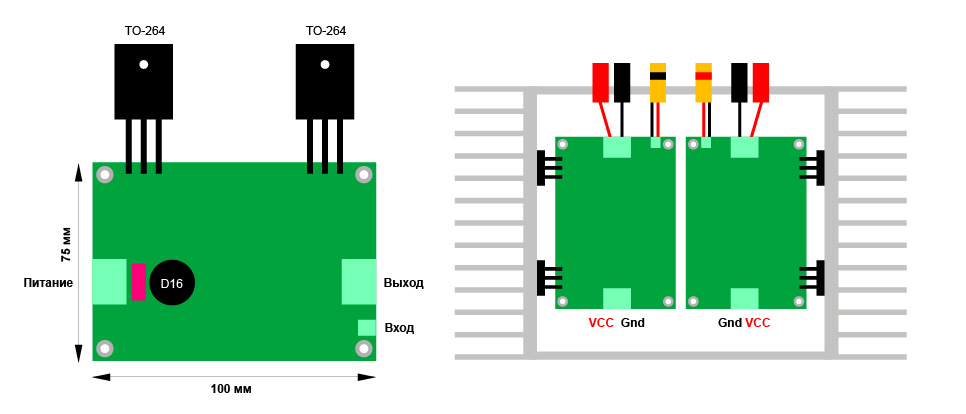

)В общем виде где-то так:
- 1969-Board.jpg (85.43 КБ) 2876 просмотров
Наверняка каждый, кто работал с готовыми платами, сталкивался с тем или иным неудобством, которое хотелось бы исправить.
Какие изменения/дополнения покажутся полезными
