Усилитель Sony TA-11

[RUS_D]

Добрый вечер всем.

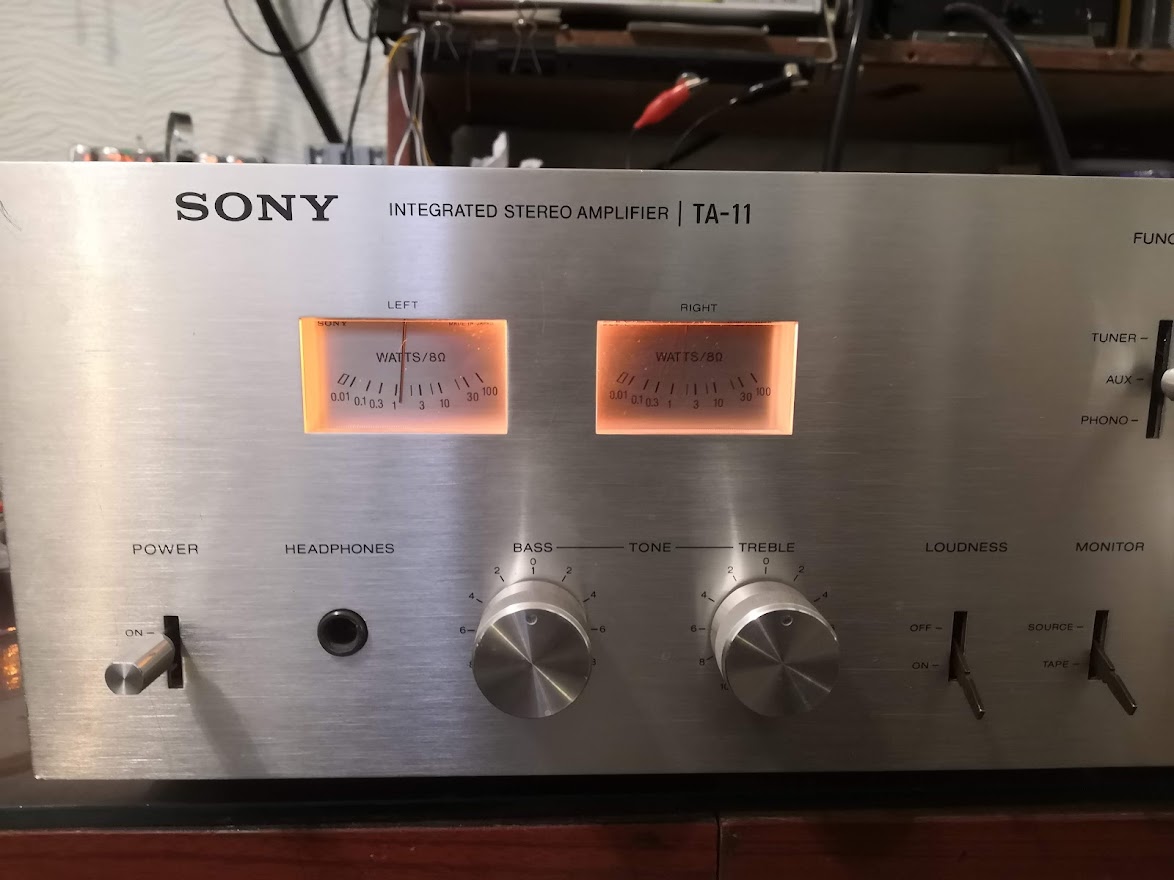

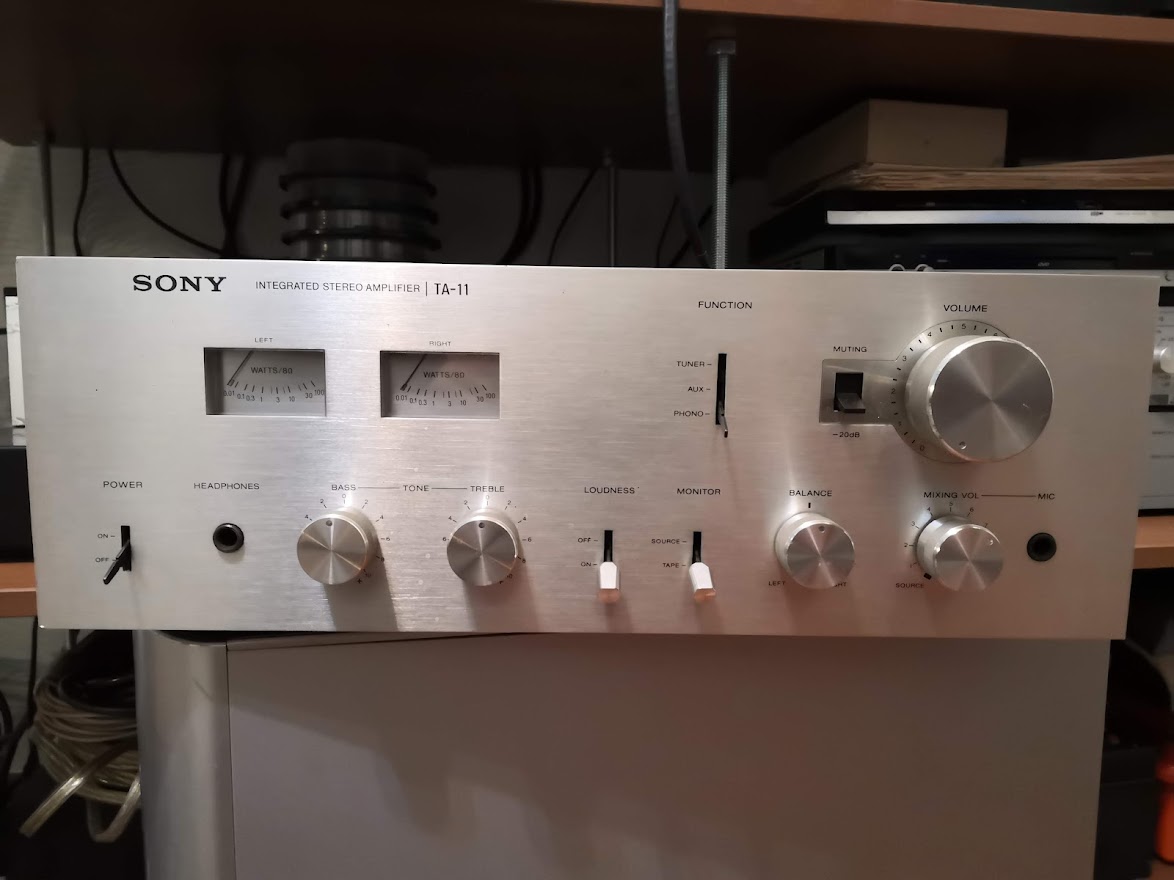

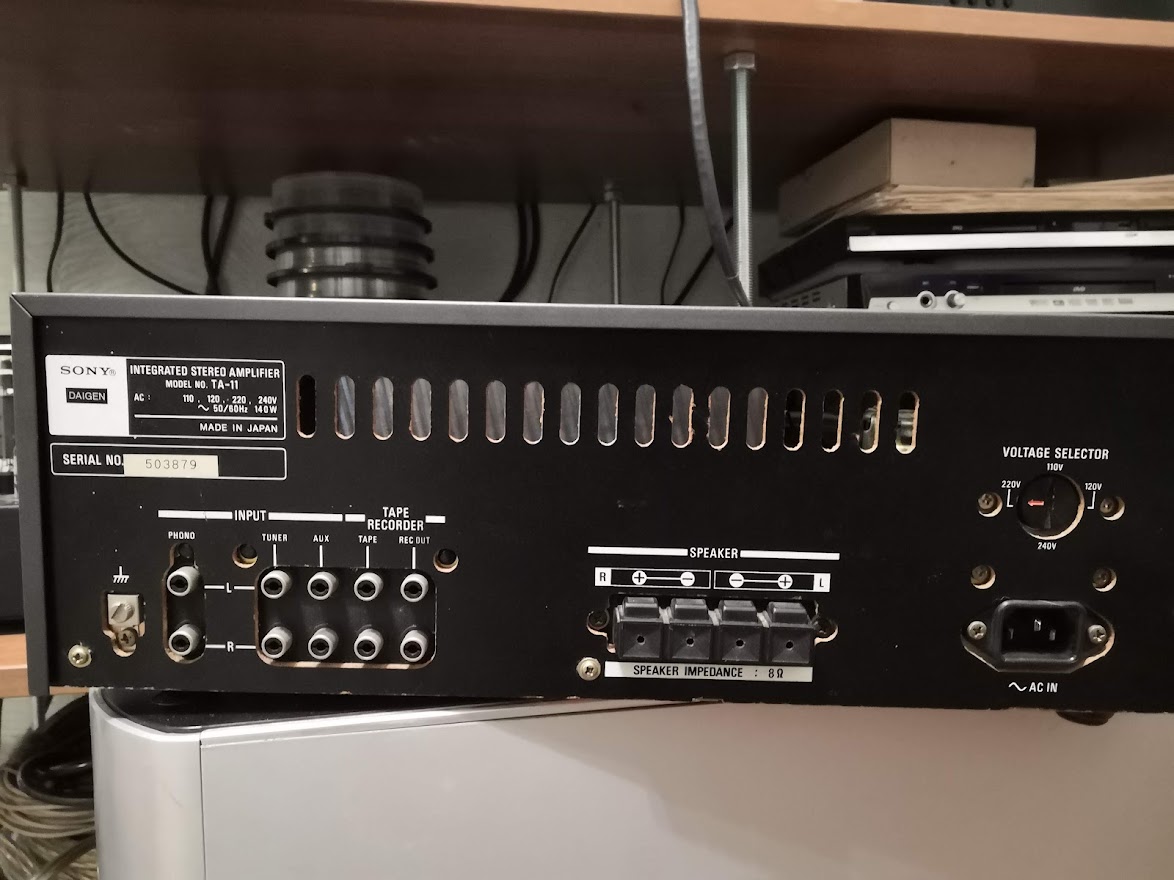

Попалось в руки вот такое чудо японской техники года выпуска судя по конденсаторам БП 1976 -78




Не работает блок усилителей (выгорел диодный мост и парочка транзисторов 2SC1061)

Кто то слушал его или держал в руках?
Вопрос на засыпку, стоит ли его востанавливать чтобы послушать как звучит или пустить на донора под корпус??

[RUS_D]

Тех. характеристики
Интегральный усилитель Sony TA-11.
Выпуск 1977-78 года.
Выходная мощность: 25 Вт на канал в 8 Ом (стерео)
Частотная характеристика: от 15 Гц до 30 кГц
Общее гармоническое искажение: 0,2%
Коэффициент демпфирования: 25
Чувствительность входа: 1,4 мВ (микрофон), 2,6 мВ (мм), 250 мВ (линия)
Соотношение сигнал / шум: 63 дБ (микрофон), 68 дБ (мм), 96 дБ (линия)
Выход: 250 мВ (линия)
Полупроводники: 25 транзисторов, 8 диодов. На выходе стоят Hitachi SC1061
Размеры: 406 х 145 х 253 мм

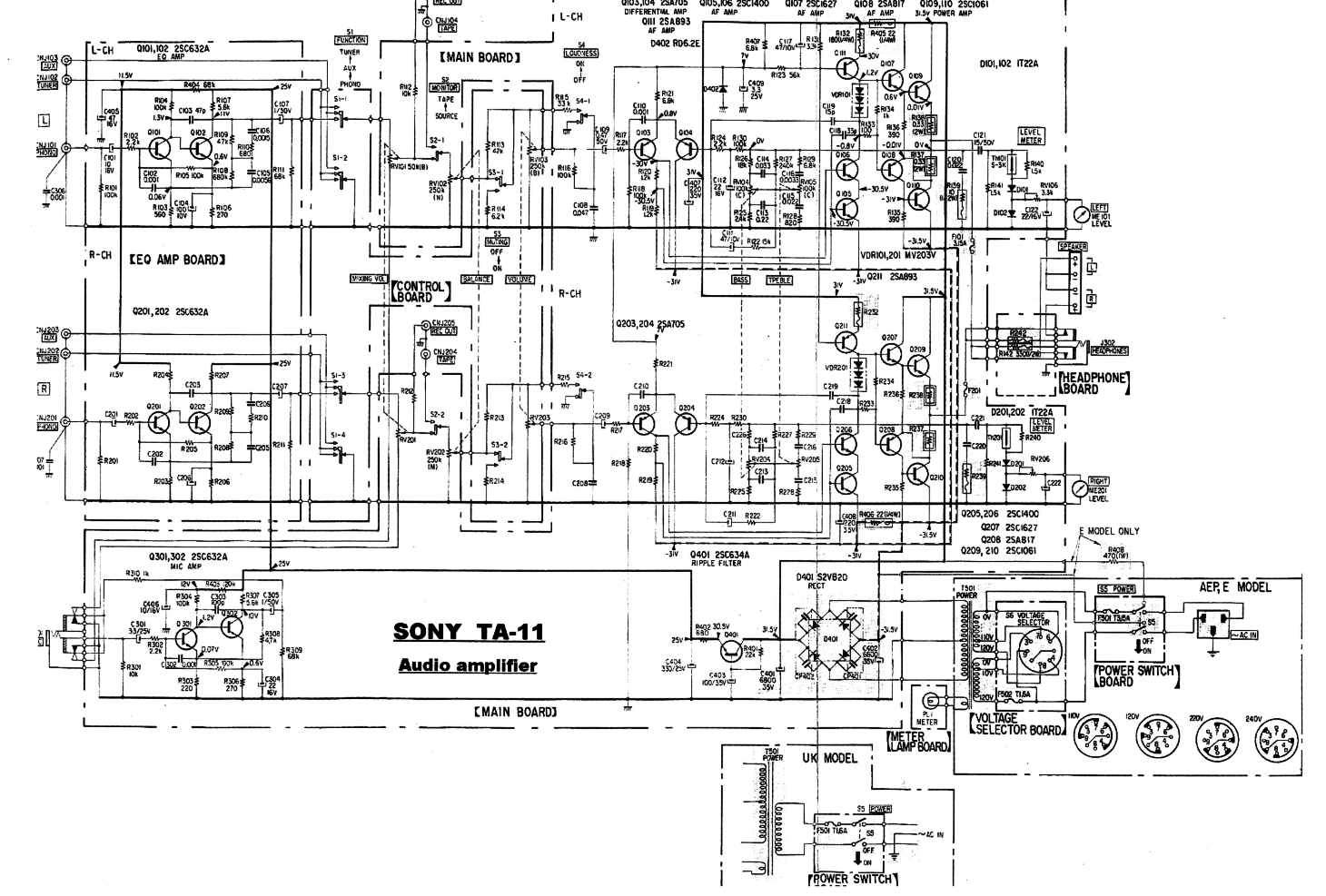

Ну и схемка


[Alex]

Я бы восстановил и послушал а дальше по результатам

[Justas*]

Вопрос на засыпку, стоит ли его востанавливать чтобы послушать как звучит или пустить на донора под корпус??

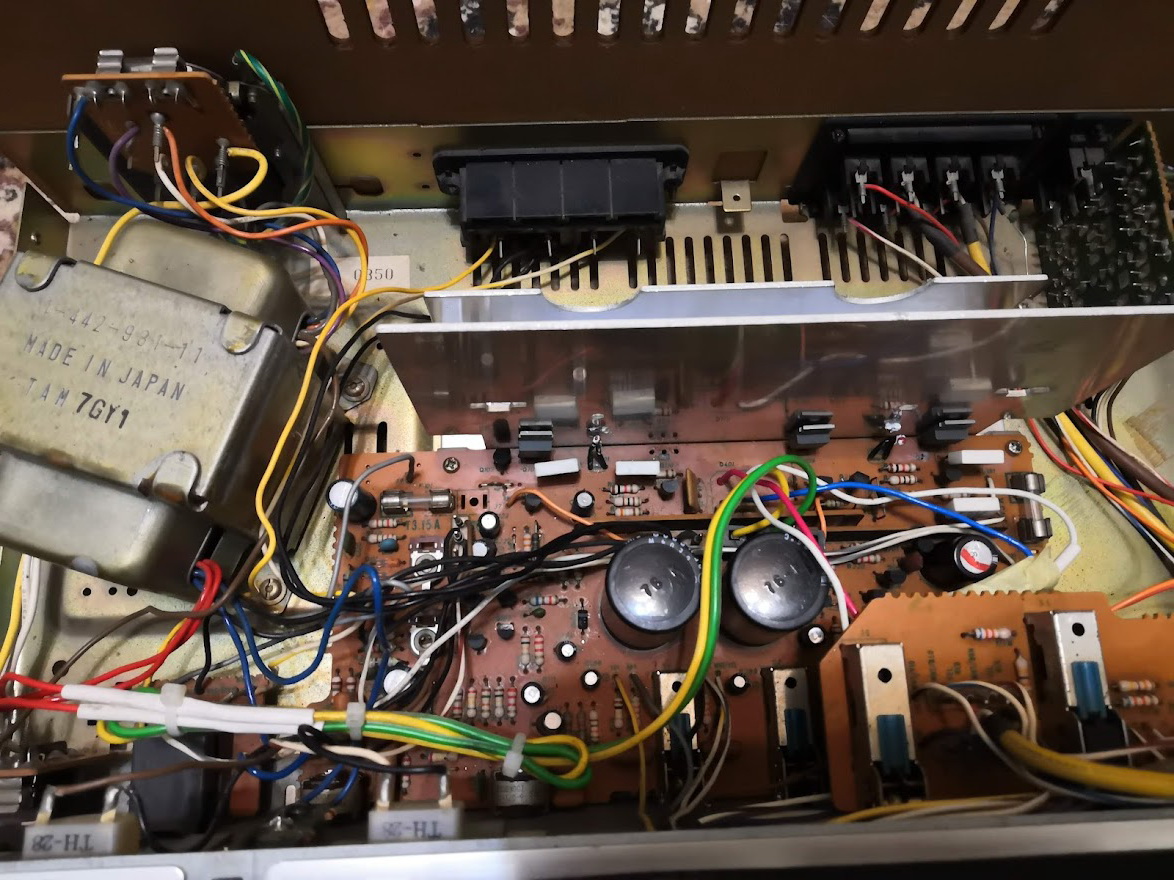

Корпус и ТС. Остальное в мусорку. Какая то жуткая мешанина проводов, даже радиатора нормального нет. Схемотехника тоже не ахти

[MaratAM]

Я бы восстановил и послушал а дальше по результатам

Конечно восстановить сначала, разобрать всегда успеется.

[RUS_D]

Востановил один канал - послушал....... Звук так себе. Низкие какие то плоские, на верхах в вч песок...

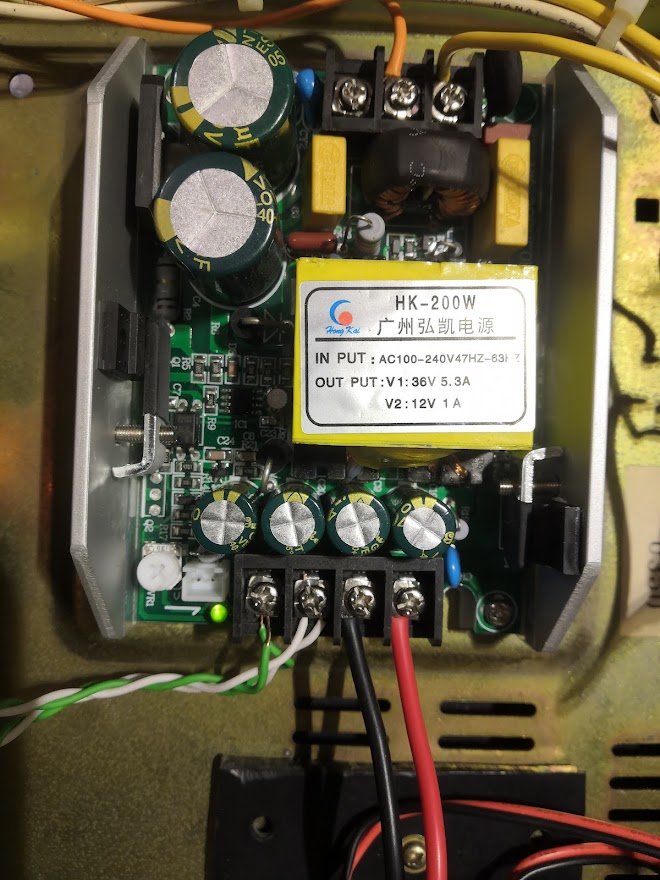

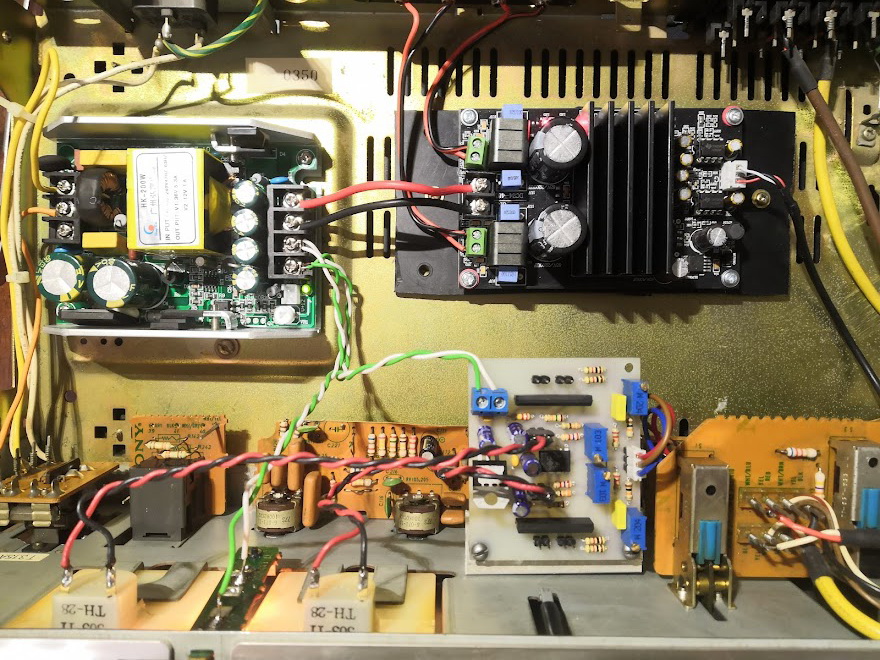

Не стал заморачиваться с вторым каналом.... Полазил по тумбочкам и нарыто TPA3255, БП 36В-5А,платка для индикаторов уровня.
Родную платку укоротил вполовину болгаркой
Пока использовал только селектор входов, регулятор громкости и кнопку приглушения громкости.
В планах позже задействовать резисторы темброблока (собрать отключаемый темброблок), регулятор стереобаланса и возможно ryjgre loudnes

Все вживил за вечер, будем слушать теперь как звучит - первые тесты показали что не плохо
Замена операционников (пока поставил оригинал NE5532) и ковыряние платы TPA3255 пока отложил.

А усилок займет место у меня на полке - вид у него неплохой как для антиквариата 1977года выпуска.




PS родные пучки проводов не использовал почти, на выход они тонковаты, а монтаж проще новыми сделать - проще лудить чем старые одножильные. (может я и не прав)

[Lektor]

Идёт тотальный вынос АВшников в курятник)))
Похожих историй довольно много.

[Justas*]

Судя по схеме, это пародия на АВшник. Но корпус хорош!

Пока использовал только селектор входов, регулятор громкости и кнопку приглушения громкости.
В планах позже задействовать резисторы темброблока (собрать отключаемый темброблок), регулятор стереобаланса и возможно ryjgre loudnes

Я бы всего этого делать не стал. С нормальными АС, подобные припампасы ухудшающие звук, не нужны. Ну разве что регулятор громкости бы оставил.
А возле входных гнёзд, сигнальные релюшки управляемые с селектора и всё.

PS родные пучки проводов не использовал почти, на выход они тонковаты, а монтаж проще новыми сделать - проще лудить чем старые одножильные. (может я и не прав)

Может и не правы
Есть секта свидетелей Лихницкого, они только такие провода юзают. Правда там в приоритете более старые, времён третьего рейха.
https://webcache.googleusercontent.com/ ... clnk&gl=ua

[RUS_D]

Еще в молодости выкинул горку проводов с какого то немецкого приемника 50-х годов начала на чердаке лежал долго...
так что не сделаю такого межблочника какое горе...
Зато в комплекте с усилителем подарили родной кабель сетевой - по нему вон електроны бегали лет 40

А по темброблоку эт я так на будущее - вдруг надо будет подкорректировать гдето чуточку тональный баланс (это если будет не лень его делать)
Тем более что можно сделать его полностью отключаемым из цепи прохождения звука.
А реле на селектор входов будет - лежат в тумбочке не распаянные платы регулятора Никитина.
Ими и регулятор звука винтажный заменится в будущем..

Если конечно никому не подарю его... А то полки заставлены этими усилками, а еще не оформил Худа и Чиуфолли в корпуса
