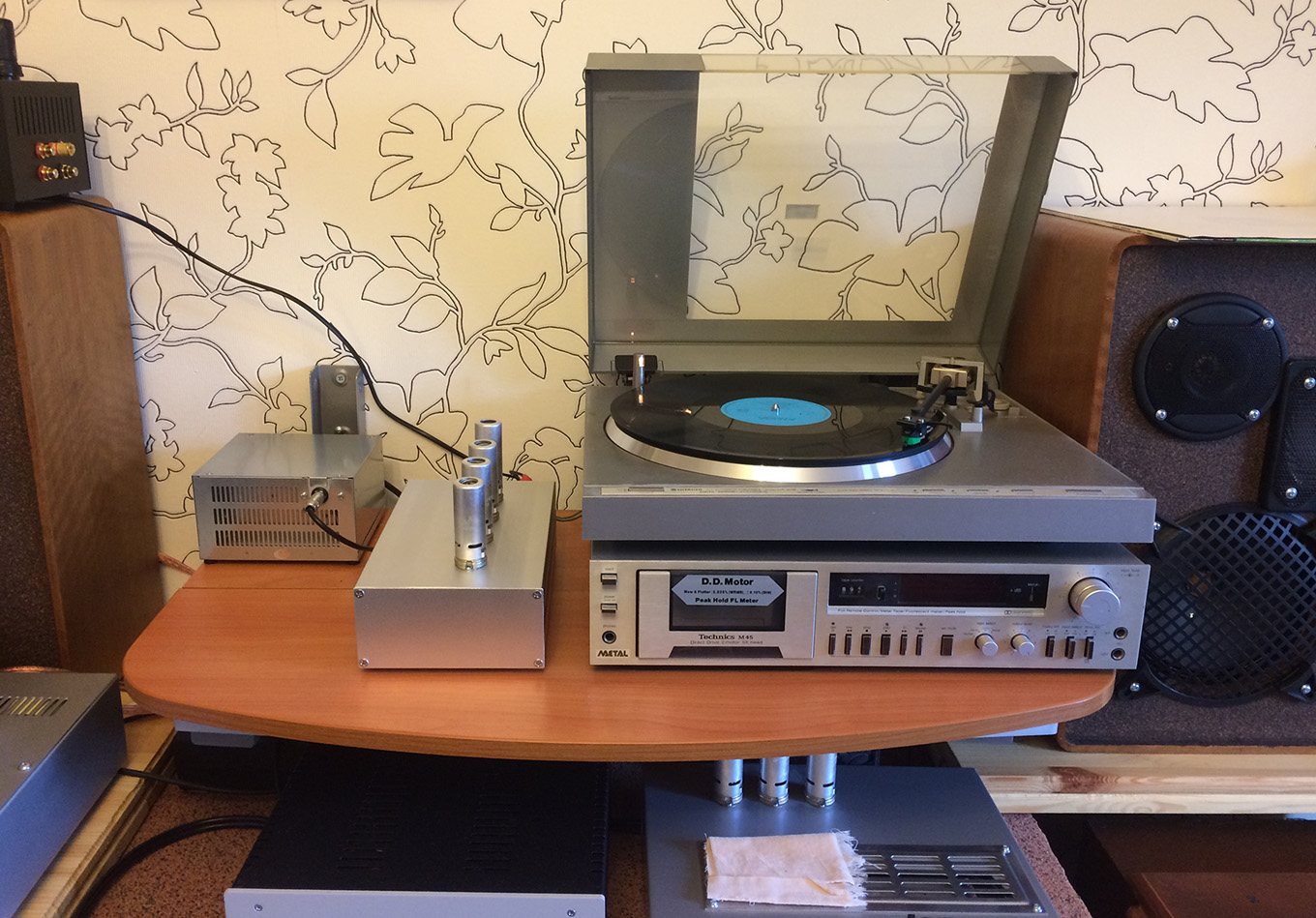

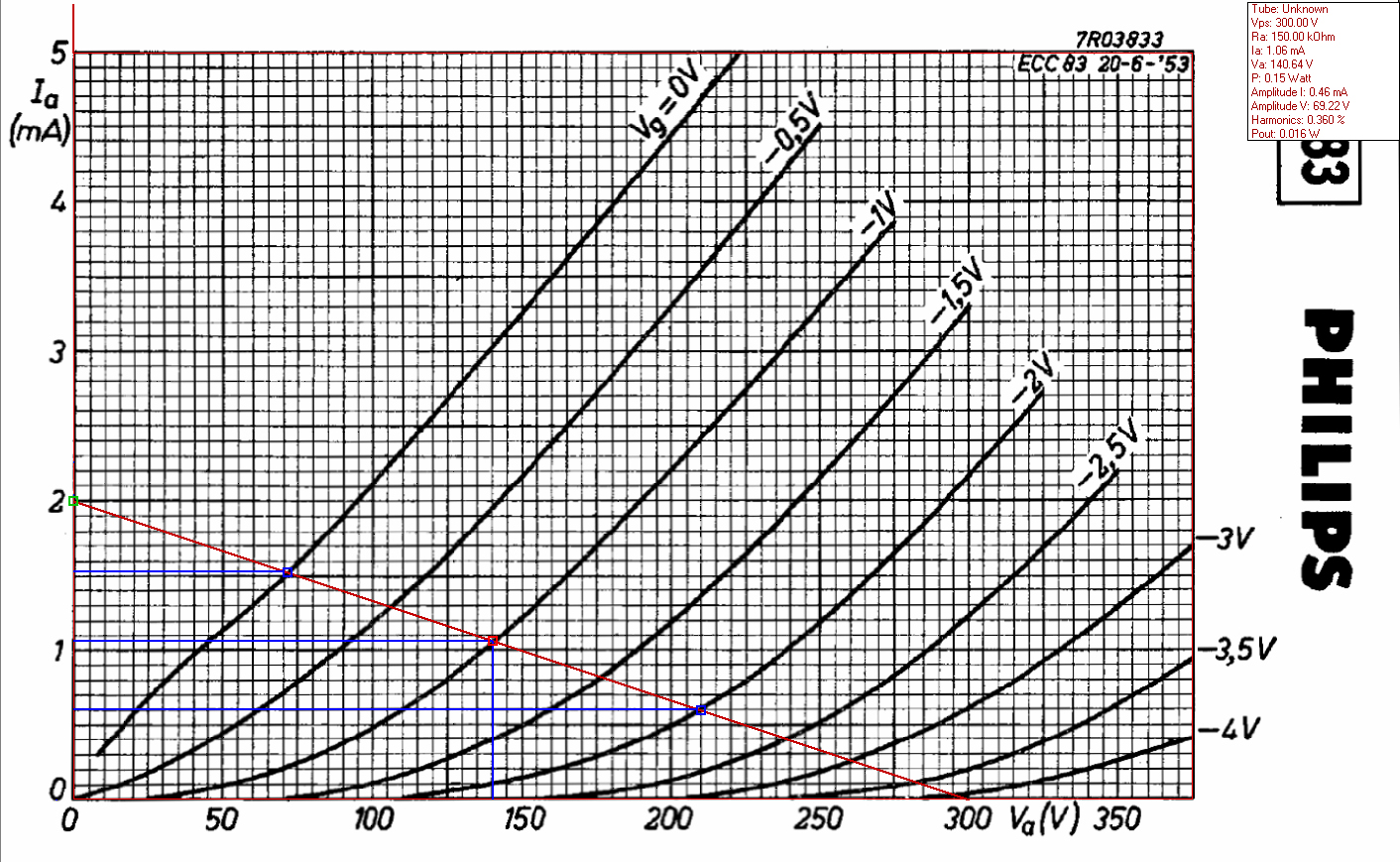

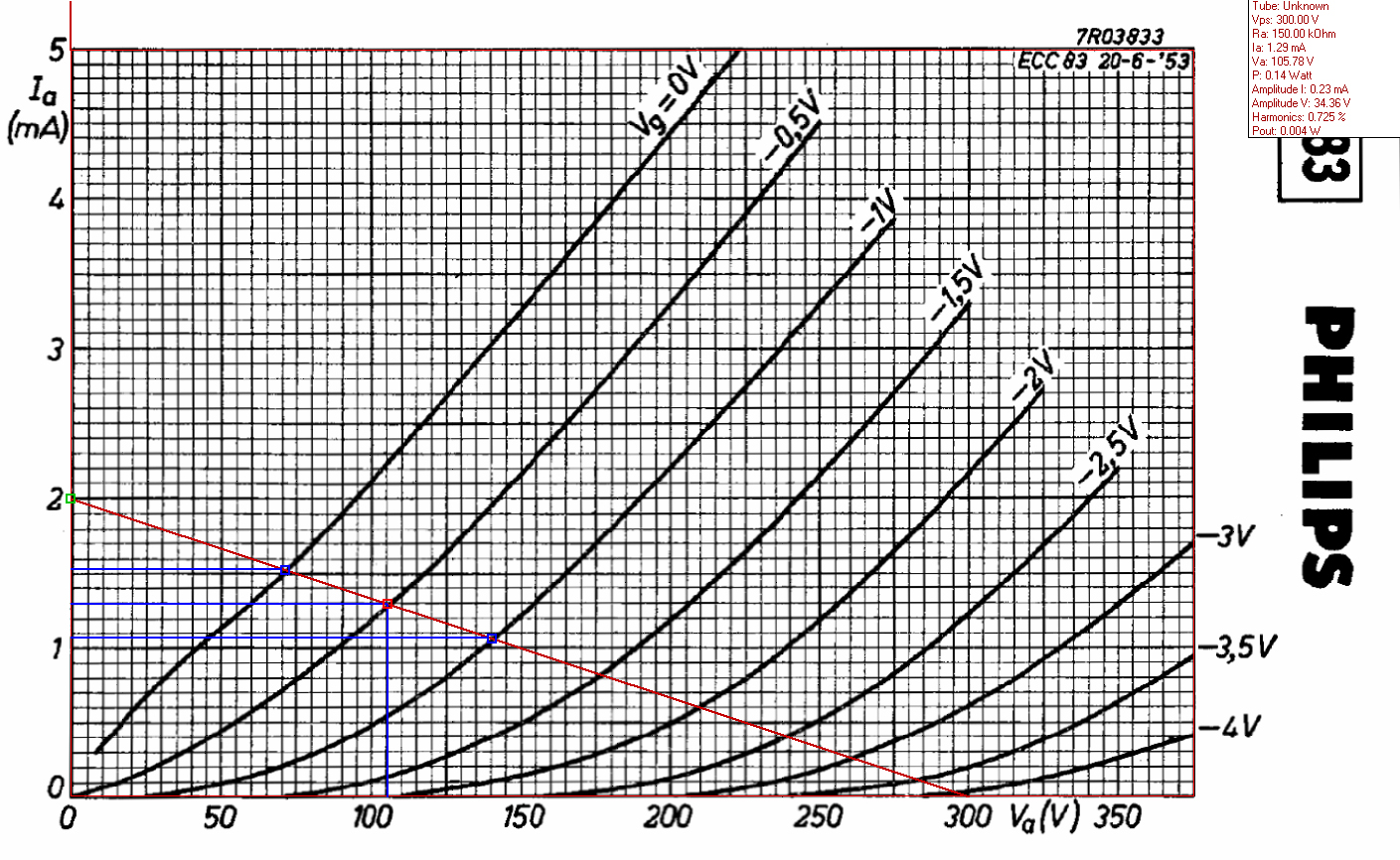

Разносторонне изучая для себя тему предусилителей-корректоров и пробуя на практике разные лампы и схемы на них, обратил внимание, что во многих случаях построения первого каскада на триодах используют лампы ECC83/12AX7. Что вполне объяснимо и оправдано: для получения максимального усиления первого каскада подходят именно они. Да, можно использовать (и успешно применяют) 6С2П, 6Н23П и аналоги, 6Н1П, триодные части распространенных триод-пентодов и т.д. Но почти всегда усиление получается меньше, а в ряде случаев лампы являются недостаточно линейными. Отдельно могу сказать, что сами ECC83/12AX7 выпускались (и выпускаются) многими производителями и при идентичных или близких электрических параметрах у разных брендов звучание их отличается весьма заметно. И цены чаще всего на них негуманные.
И – вот, раздумывая над возможностями, вспомнил я про малоизвестные (но не дефицитные) EABC80 (они же - 6AK8). Есть версии и с другими напряжениями накала (PABC80, UABC80).
Это тройной диод – триод. Его приблизительный аналог – 6Г3П.

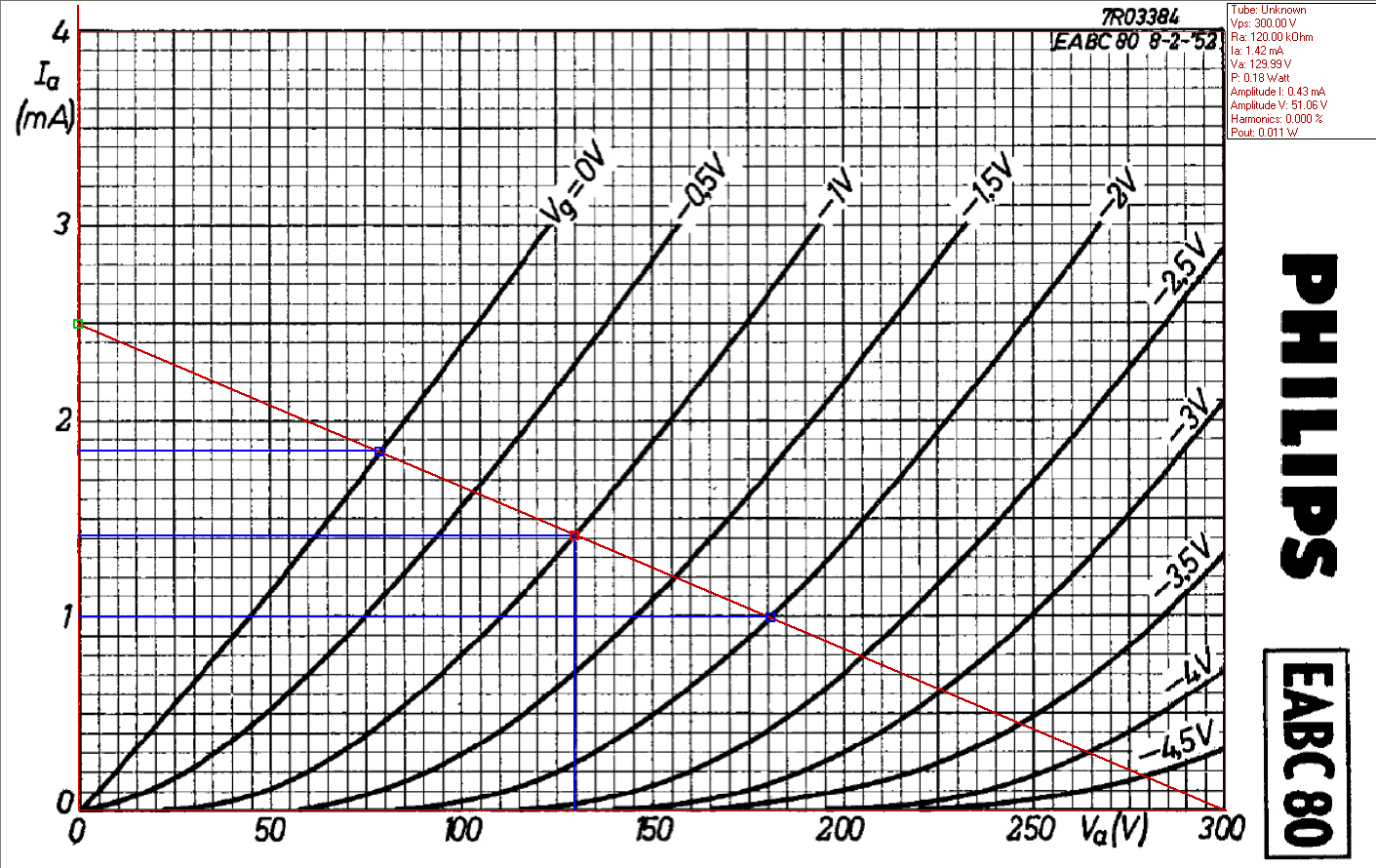

Что привлекло внимание: «мю»=70, реальное усиление = 50-55, очень красивые ветви ВАХ.
Использовались эти лампы достаточно много в иностранных супергетеродинных радиоприемниках 50-60 годов.

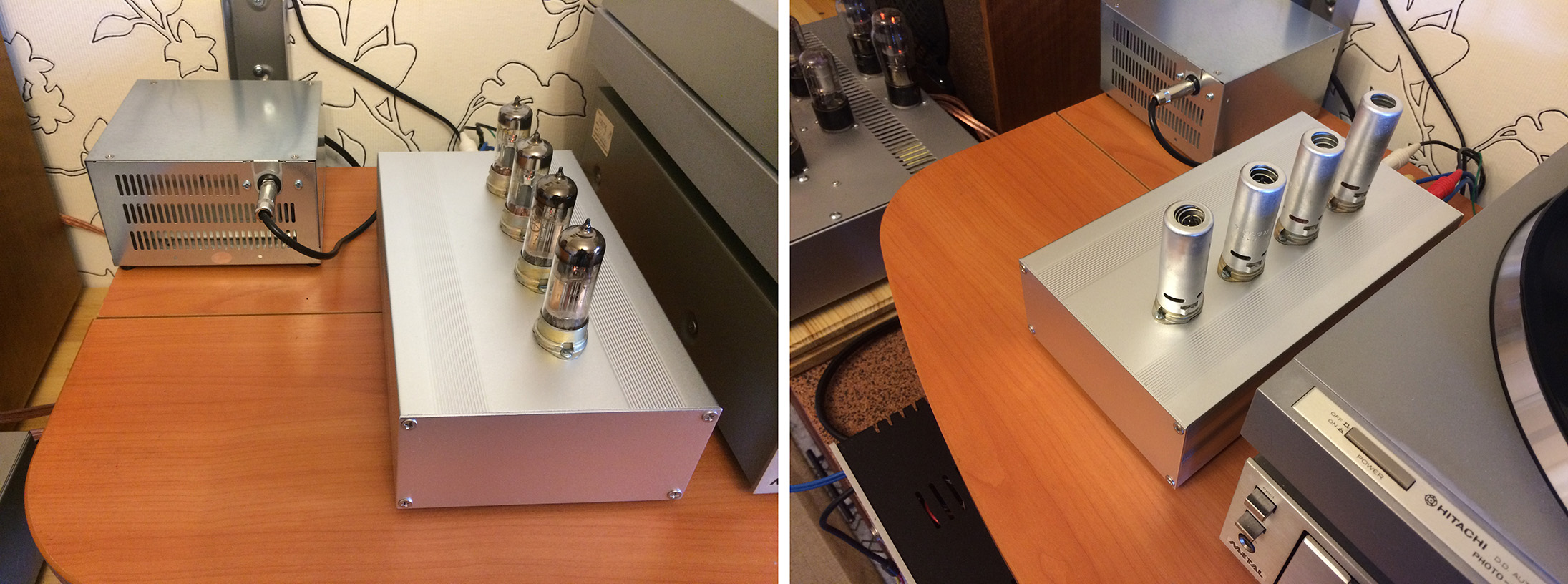

Но современных конструкций или схем таковых на этих лампах не нашел. И решил попробовать их поставить в новом RIAA-корректоре – что получится…
Естественно, следующий вопрос: что во второй каскад? Решил, что если в первый каскад – малоизвестная (хотя и звуковая) лампа, то во второй – поставлю уж совсем «незвуковой прибор» 6В1П.
Это пентод со вторичной эмиссией за счет динода - «дополнительного/промежутоного анода».

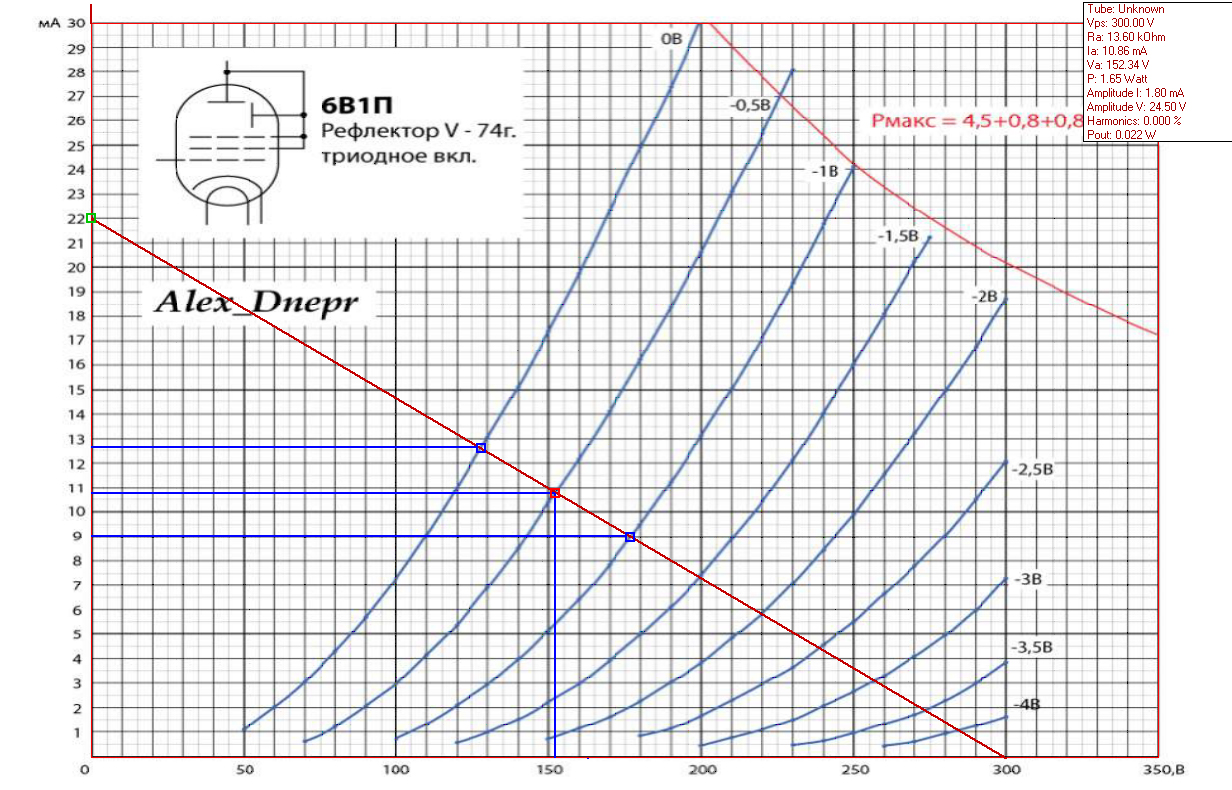

В «родном» включении для звука неприменим даже в «кошмарном сне», поскольку является усилительно-импульсной лампой, чем-то напоминающей одноступенчатый фотоэлектронный умножитель. Однако в триодном включении (экранная, пентодная сетки и динод соединены с анодом) – весьма многообещающая лампа (судя по ВАХ-ам): «мю» = приблизительно 65, реальное усиление = 45-50, Pа макс. более 5 ватт, Ri = 5 кОм и весьма линейные ветви ВАХ.
Ну что ж – делаем.

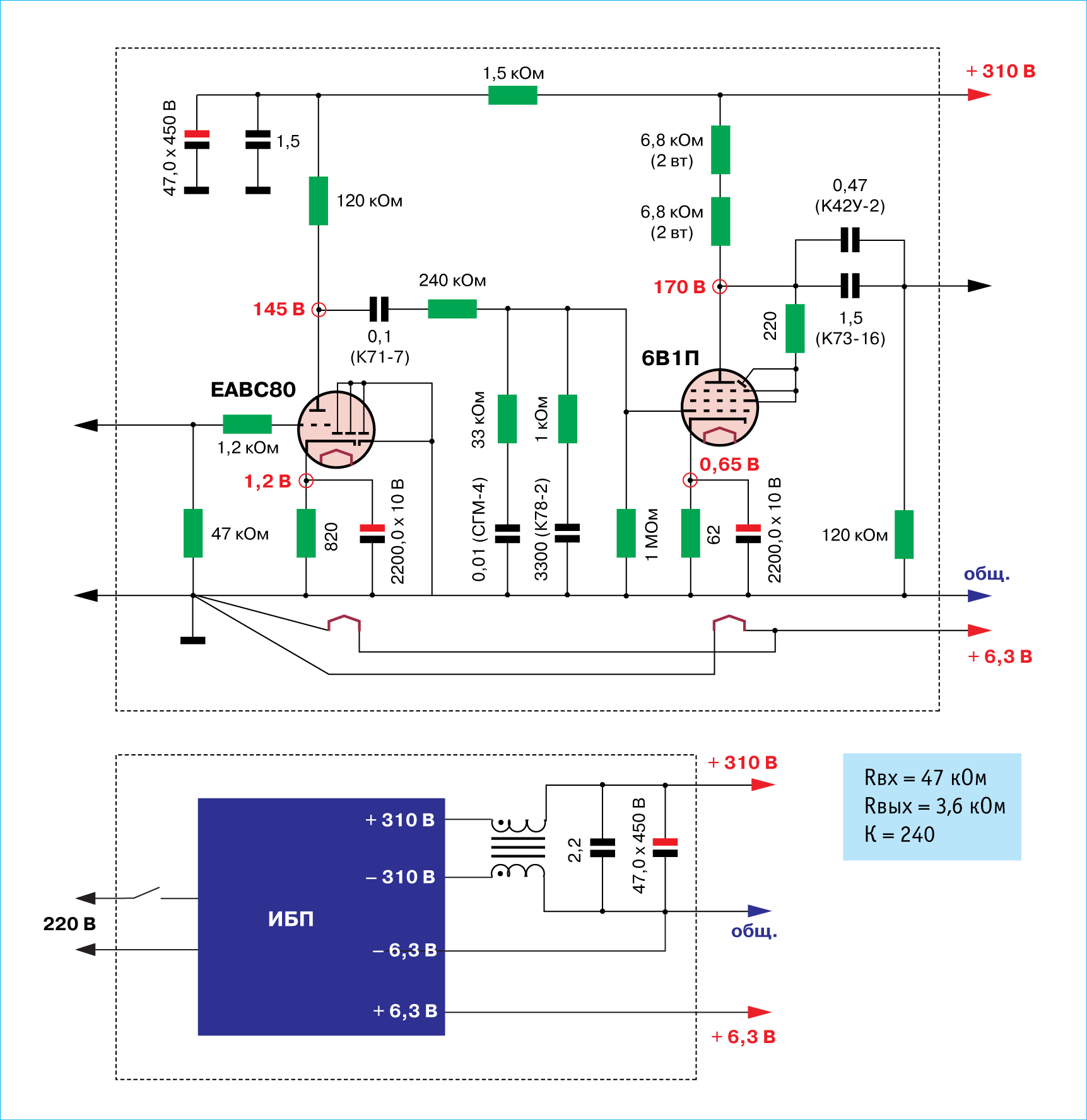

Схема типично-обычная с межкаскадной коррекцией. Режимы и типы важных деталей указаны на схеме.
Неиспользуемые электроды EABC80 (аноды диодов и второй катод) соединены с «минусом» питания.
Как упоминал выше, экранная, пентодная сетки и динод 6В1П соединены с анодом.
- Phono_EABC80_6V1P_LM.png (123.52 КБ) 3174 просмотра
