Помогите советом как убрать горбы АЧХ. Полочники.

[Shikovich]

Добрый день, форумчане. Задумал сделать небольшие полочники на балкон. До этого был опыт на vifa_pl18wo09. Считаю удачный, слушаю, всё устраивает и всем нравится Тут выбор пал на Wavecor WF118WA01 + пищалка.

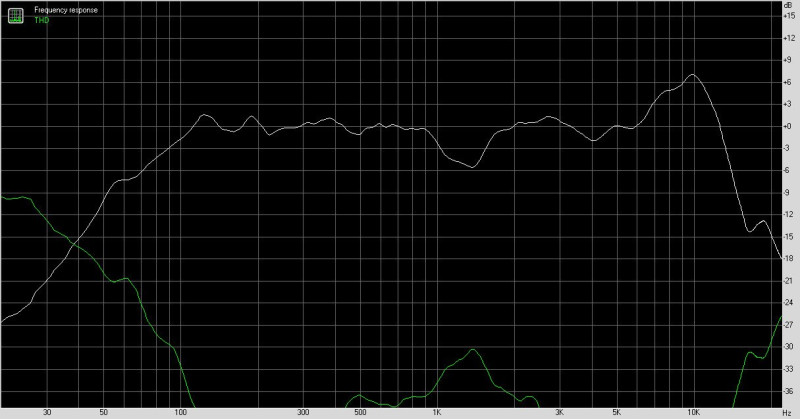

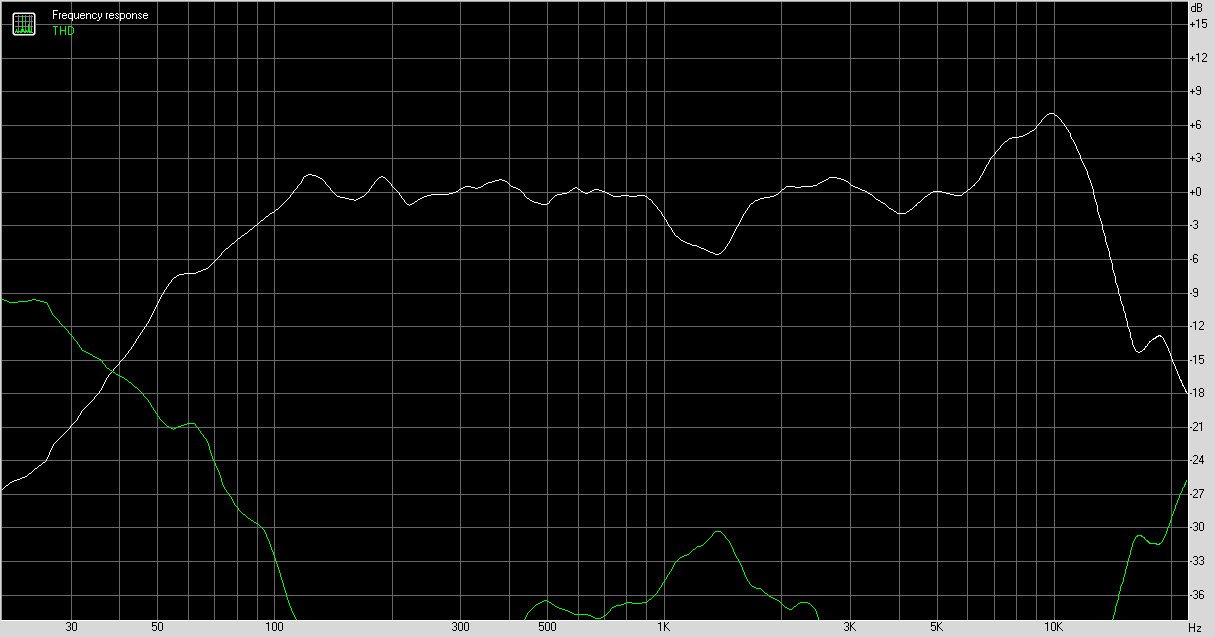

Пришли динамики сделала замер АЧХ конденсаторным микрофоном (не измерительный), АЧХ похожа на заявленный в даташит.

Ага, думаю, отрежу в районе 4кГц, а 1.5кГц подниму эквалайзером. Вставил в корпус и план превратился в тыкву.
Со 120 до 260Гц полезли горбы, которые растут с ростом порядка НЧФ. При этом горб после 6кГц эффективно не давится, а когда сложиться с пищалкой будет Эверест. И в районе 1.5кГц вместо провала появилась выпуклость.

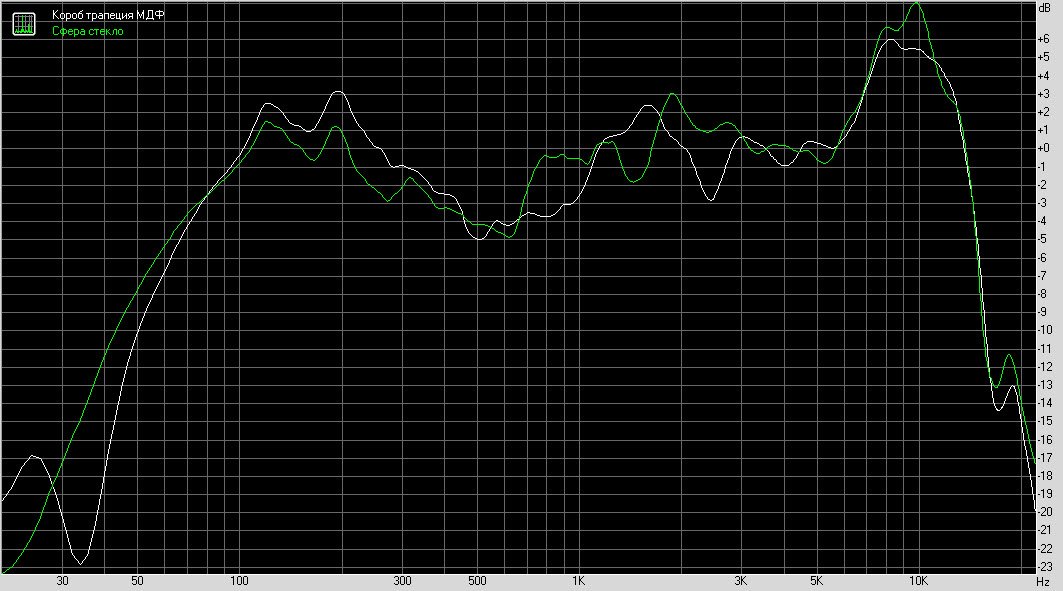

Ладно, думаю дай посмотрю принципиально в другом оформлении. Посадил динамик в стеклянную сферу (аквариум) подходящего объема. Середина подравнялась, но поведение низов осталось так же.

Теперь не могу понять, что делать. Наращивать фильтр, что бы агрессивно резать горбы, так с ростом индуктивности и горб по низким будет только расти. Может как-то можно без индуктивности давить высокие ? Или как-то поднять середину с 400ГЦ до 1кГЦ. Куда можно копать ?
В надежде на лояльность сообщества. Помидорами просьба не бросать

[Shikovich]

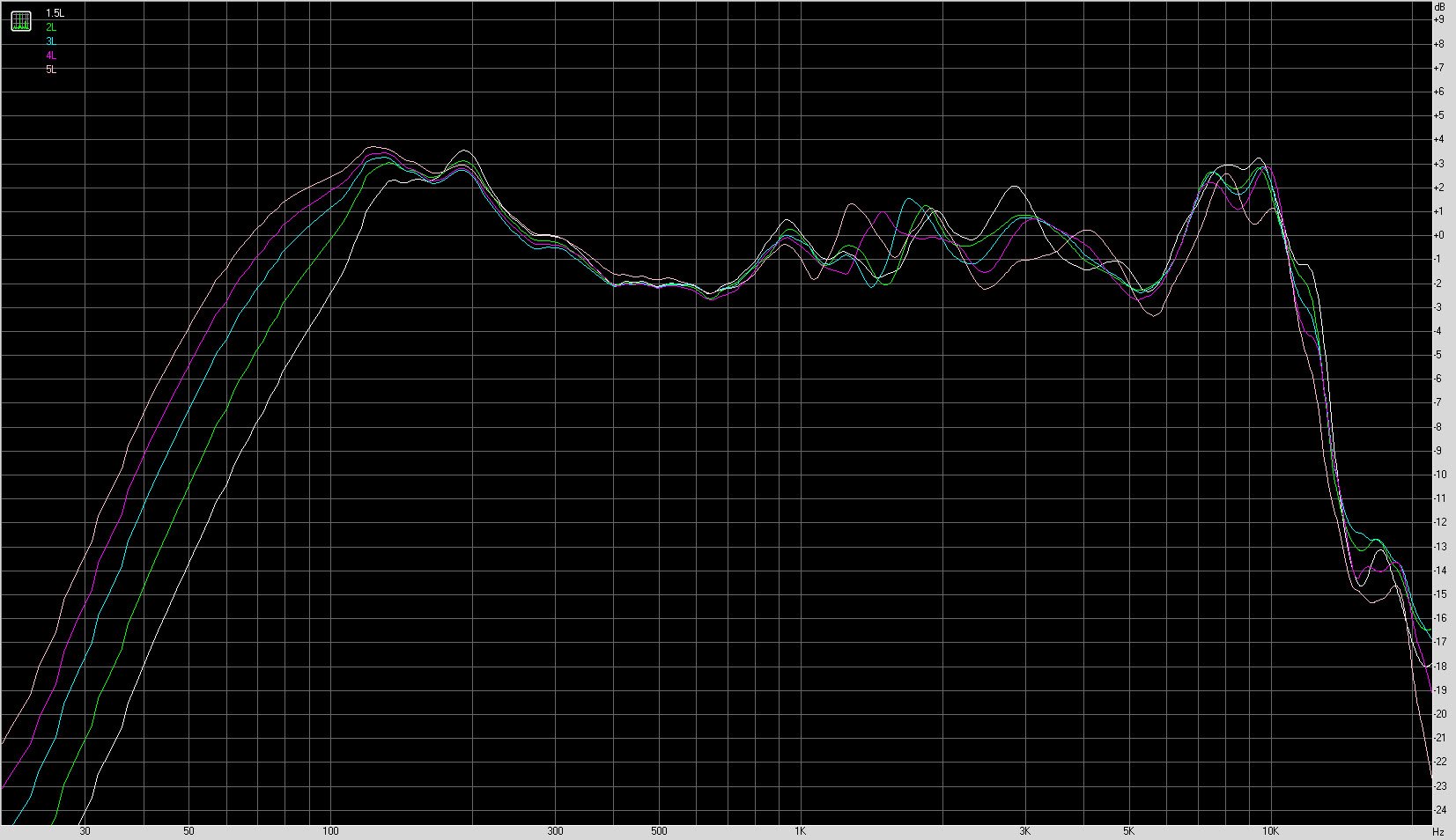

Продолжил исследования. Может кому будет интересно сравнить теорию с практикой. В стекле (аквариум) перевернул динамиком вверх, и начал заполнять водой, снижая объем "короба". С 5 литров до 1.5 литров.

[XIAN]

В Klang+Ton 4/2011 есть проект Cheap trick 255, на таком мидбасе.
Поищите вдохновения в нем

[Justas*]

Это что у Вас за ФНЧ такой, если после него даташитный горб на 10 кГц, как был, так и остался ?
Схему выложите. Укажите размеры баффла и расположение на нём динамика. Можно фото. На каком расстоянии от АС замеры проводили? Какое оформление (ЗЯ, ФИ). Какой объём ящика.
Кроме непонятных АЧХ, информации ноль.

[Shikovich]

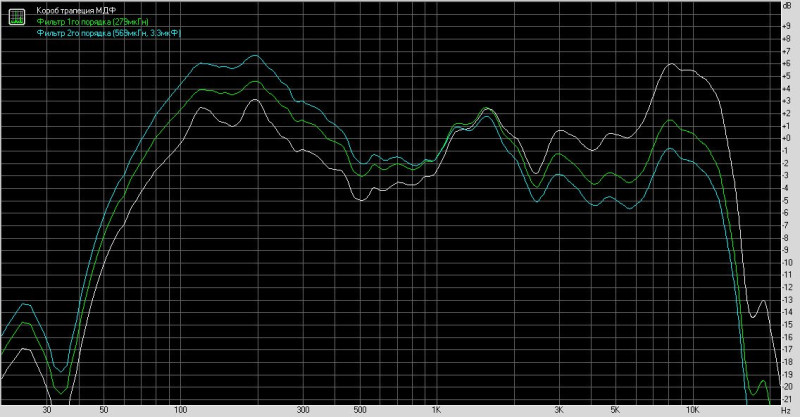

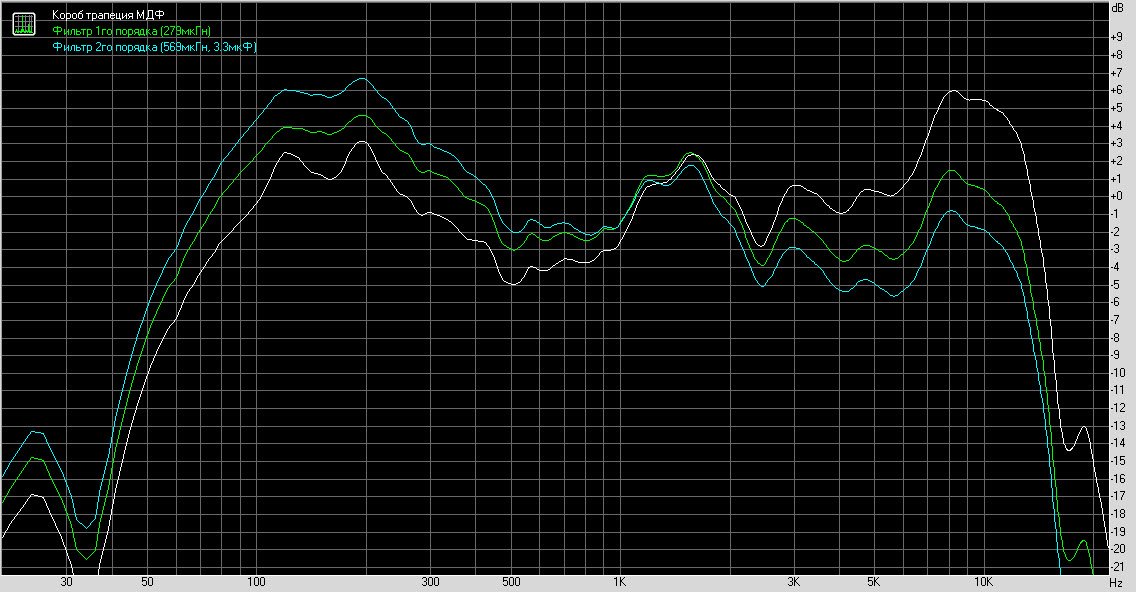

В первом посте вложение "АЧХ короб + фильтры", диаграммы подписаны и показано влияние этих фильтров на АЧХ. Там диаграммы: без фильтра, фильтр 1-го порядка 279млГн, и 2-го порядка 567млГн+3,3мкФ. Фильтры на частоте 3650Гц посчитаны.
Короба два: призма в угол (300*140*155 (МДФ10мм 3,2л) ) с ФИ 220 мм* диам. 25мм и стекло шар (диам. 210см 5л) без ФИ.
Замеры делаю где-то 7-8 см.

[Shikovich]

В Klang+Ton 4/2011 есть проект Cheap trick 255, на таком мидбасе.
Поищите вдохновения в нем

Данке шон. Замечательно. Схема фильтра есть. Как я и полагал режектор и RC цепочка.

[Justas*]

фильтр 1-го порядка 279млГн, и 2-го порядка 567млГн+3,3мкФ. Фильтры на частоте 3650Гц посчитаны.

Что это за катушки с такой конской индуктивностью (я так понимаю, что млГн, это миллигенри).Что то Вы начудили с фильтром. Неужели трудно нарисовать схему ? Наверное всё таки мкГн (микрогенри)

[Shikovich]

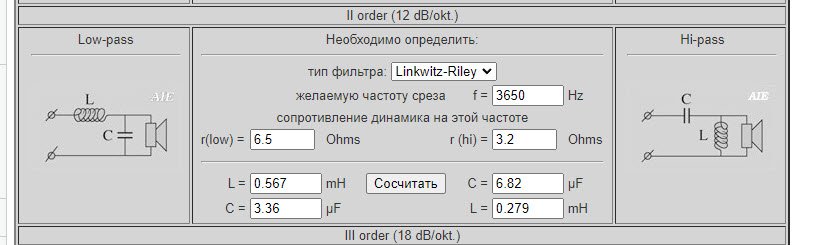

Чутка запутался "микро/мили". Вот расчет. В посте диаграммы подключён только НЧ динамик.

[Justas*]

Чутка запутался "микро/мили".

Бывает.
Вы писали что в ФНЧ 1-й порядок, в расчёте почему то 2-й. Какие всё таки детали в Вашем фильтре?
По АЧХ.
Горб в коробе на 1.5 кГц, похоже краевая дифракция. В сфере его нет.
Непонятно почему ФНЧ не давит пик на 10 кГц. Даже с фильтром 1-го порядка, он должен быть существенно меньше. Если фильтр расчитан на 3,5 кГц, на 7 кГц уже будет спад -6 дБ. На 10 кГц, где то -8дБ. Проверьте индуктивность катушки, может короткозамкнутые витки?
C горбом на 100-200 Гц тоже непонятки.
1. Влияние комнаты и установка в углу. Но судя по АЧХ без фильтра, влияния нет.При расстоянии до микрофона 7-8см его практически и не бывает.
2. Повысившаяся добротность из за большого сопротивления катушки ФНЧ. Каким проводом намотана катушка? Хотя тоже навряд ли.
PS
Последуйте совету XIAN, соберите фильтр Cheap trick 255.
Очень грамотный ФНЧ 2-го порядка. В нём 2 режектора. Узкополосный 9.5 кГц, с глубиной подавления около -60дБ (L1, C1,C2) и широкополосный 880 Гц -5дБ (L2,C3,R1) для компенсации баффл степа.
Судя по фото (колонка у стены в углу), баффл степ компенсировать ни к чему. Может даже наоборот, придётся завалить НЧ. Поэтому, L2,C3,R1 ставить не нужно.
Снимите ещё раз АЧХ с фильтром и без, на расстоянии 1-2 см от диффузора и с полметра. Может что то прояснится.

[Dj Maxim Slim]

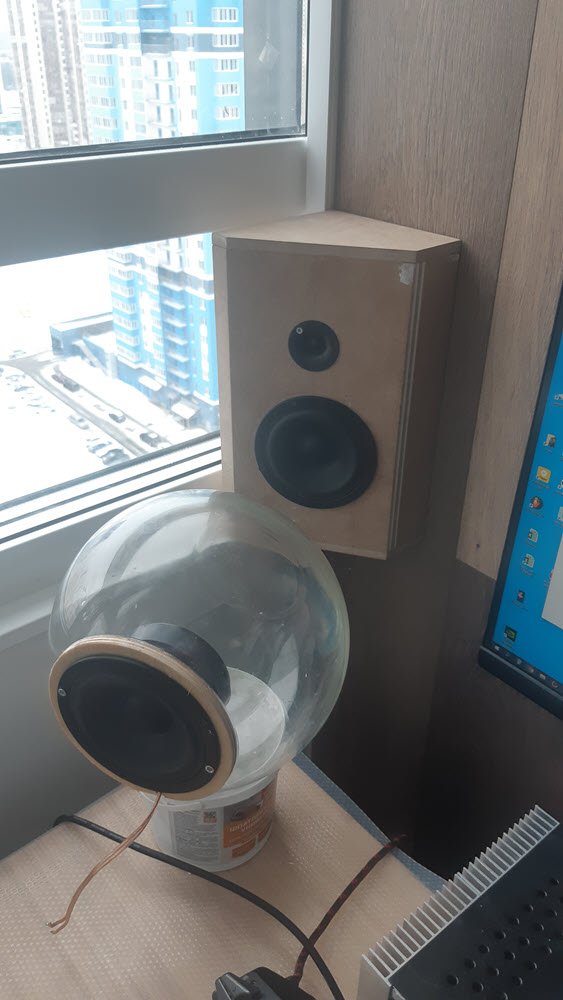

Вопрос по фотографии, как вам звук с шаровым корпусом без поглотителя? Это саб или сч динамик?

[Justas*]

Какой может быть саб из 4,5" динамика с Fs 64 Гц Это мид.

[Shikovich]

Это планируется двухполосная полочная колонка. Будет шар или трапеция в углу, еще не знаю. Буду слушать. Сейчас разбираюсь с АЧХ мида см выше. Т.к собраный на макетке с двухполосными фильтрами звук сразу не понравился. Когда программно примерно выровнял АЧХ программным эквалайзером (с проигрывателя AIMP ПК), звук стал ближе к ожидаемому.
Разберусь с мидом, буду тренироваться с ВЧ и ФИ.
Потом сравню на одинаковых фильтрах два офрмления. С напонителем и без. И т.п. О своих впечатлениях, и мнении супруги (которой в принципе по-барабану, но слух имеет) отпишусь
Сейчас заказал рассыпуху из предложенного проекта 1:1. Жду, буду тестировать. Покручу с рекомендациями Justas*.

[Shikovich]

Горб в коробе на 1.5 кГц, похоже краевая дифракция. В сфере его нет.

Вероятно. Я не снял фаску в отверстии под динамик внутри. Сниму фаску, проверим изменение.

Последуйте совету XIAN, соберите фильтр Cheap trick 255.

Почитал статью. Заказал фильтр 1:1, т.к. у меня и ВЧ тот же. Короб пока не буду новый делать. XIAN спасибо

Повысившаяся добротность из за большого сопротивления катушки ФНЧ. Каким проводом намотана катушка?

Катушки мотал самостоятельно. Рассчитывал через Coil64. В частности на 567 мкГн проводом d0,7мм мотал 157 витков на 20мм диаметре длиной 10-12мм (без каркаса).

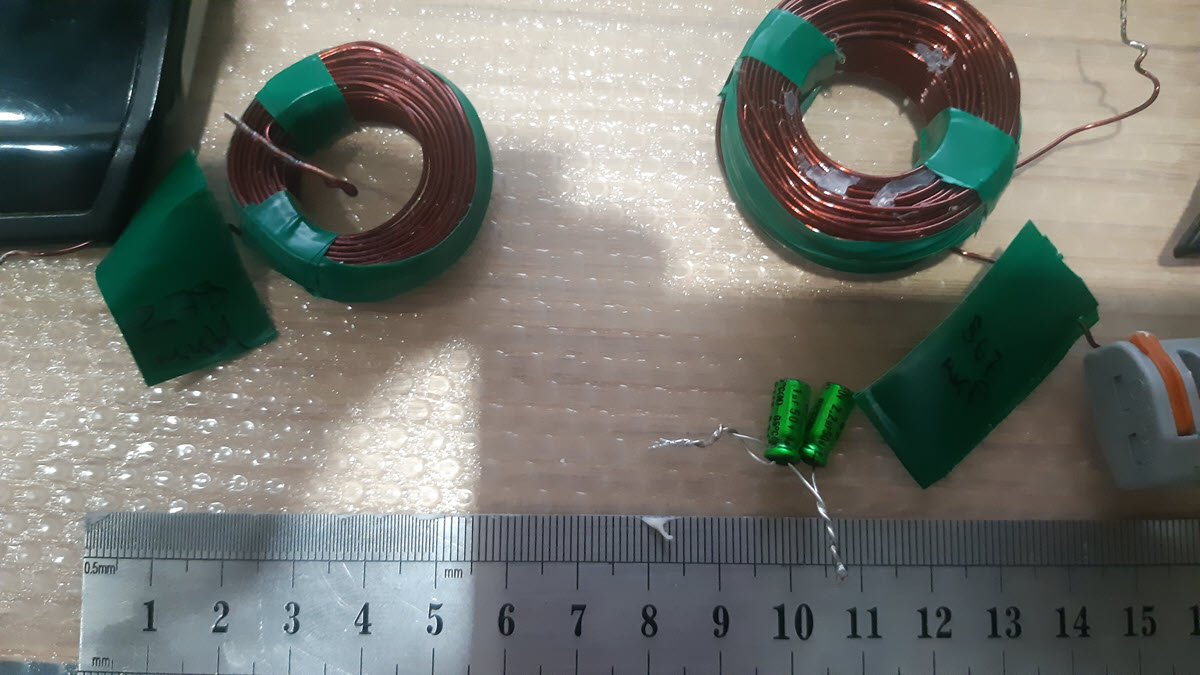

Фото ниже. Слева 1-го порядка, справа 2-го.

Снимите ещё раз АЧХ с фильтром и без, на расстоянии 1-2 см от диффузора и с полметра. Может что то прояснится.

Доберусь до ноутбука в ближайшее время, сниму. Компьютер ощутимо шумит для полуметра.

[Justas*]

Катушки мотал самостоятельно. Рассчитывал через Coil64. В частности на 567 мкГн проводом d0,7мм мотал 157 витков на 20мм диаметре длиной 10-12мм (без каркаса).

Сопротивление 0,73 Ом. Для 4-х омного динамика не очень хорошо. Провод 1 - 1,2 мм даст вдвое меньшее сопротивление
