Определить лампу

[RUS_D]

Всем доброго дня

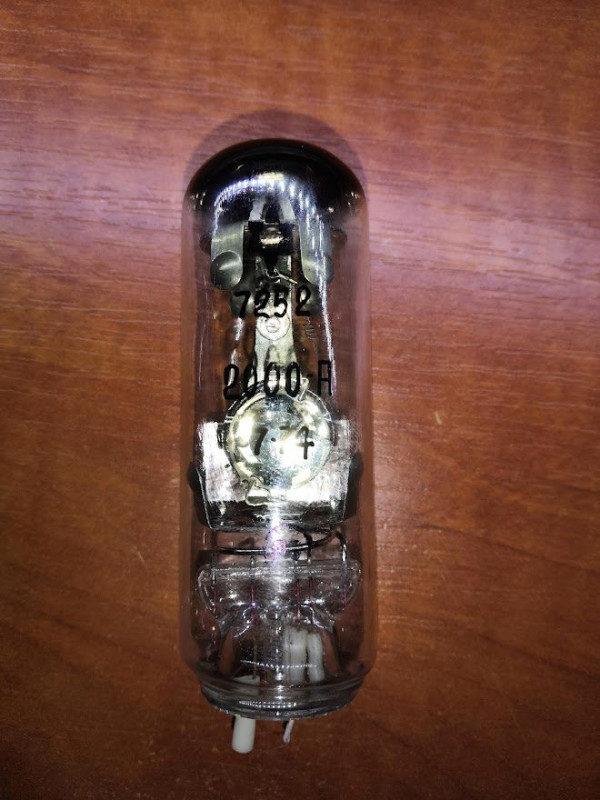

попалась мне тут в руки одна лампа без цоколя
надписи на ней только
7252
2000-A
7-74
и значек в виде шестиконечной звезды вверху

Начинка живая, но что оно такое я не смог определить

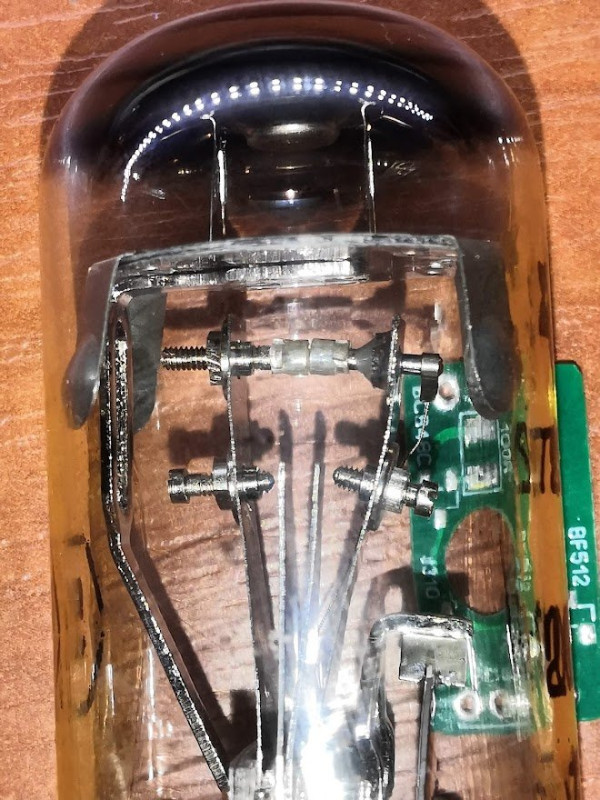

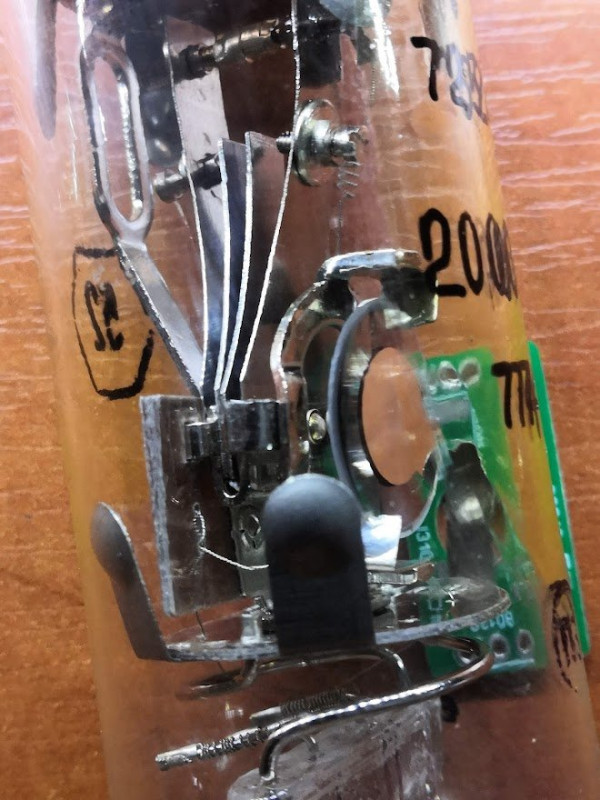

понятно только что там есть контакты на размыкание и еще какой то кварцевый или стекляный диск внизу

На кварц она не похожа...

[RUS_D]

Дополнение
в лампе есть 3 контакта, 2 накал и еще один идет к тому диску (кварц скорее всего)
1 контакт накала идет через размыкающие контакты.

Подал на накал 6в, первичный нагрев шел гдето сполторы минуты, до размыкания контактов.
Дальше цикл примерно 1сек нагрев, 15сек остывание до следующего замыкания контактов...
Интересная, но бесполезная лампочка скорее всего.
Положу на полку с колекцией разных лампочек типа барретеров, генераторных и других не очень нужных в звуковой технике.

[LinuxManiac]

Вакуумное реле времени. В основном такие приборы использовалась в устройствах циклического переключения неоновых реклам и разного рода системах уличной иллюминации.

[lgedmitry]

круть!

[RUS_D]

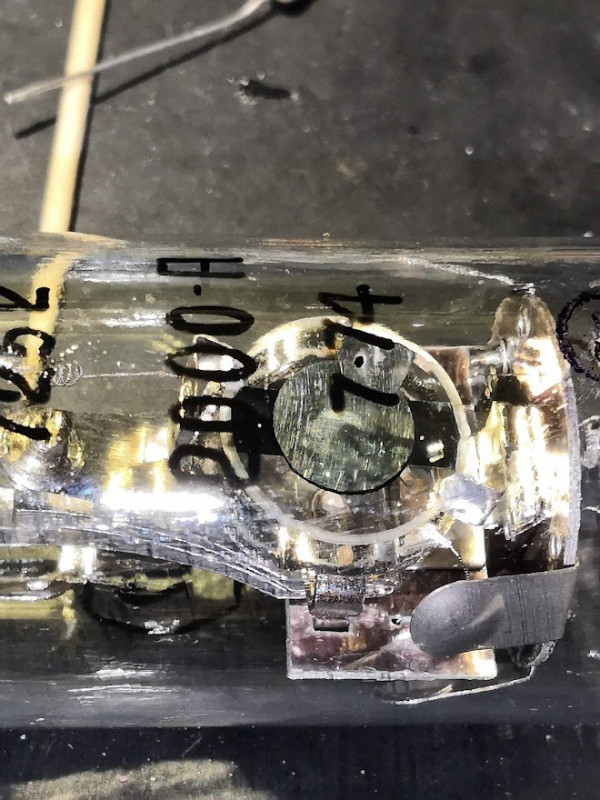

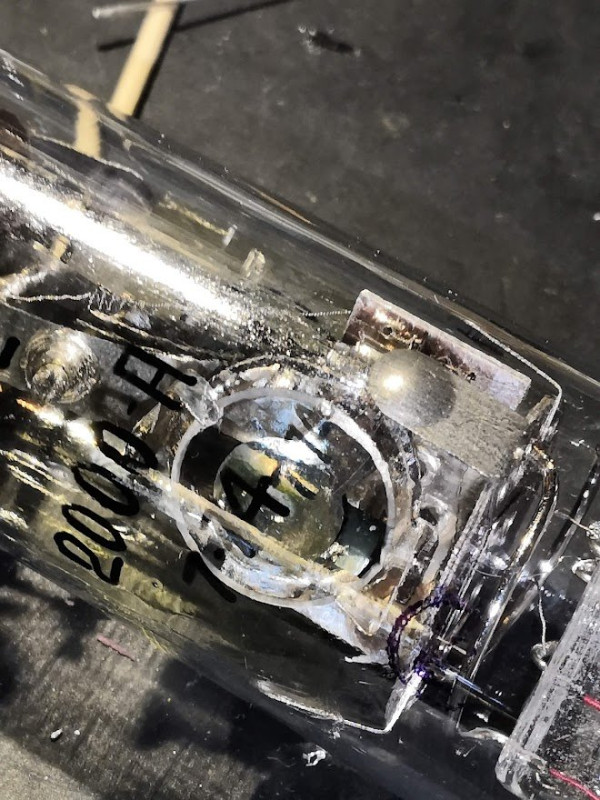

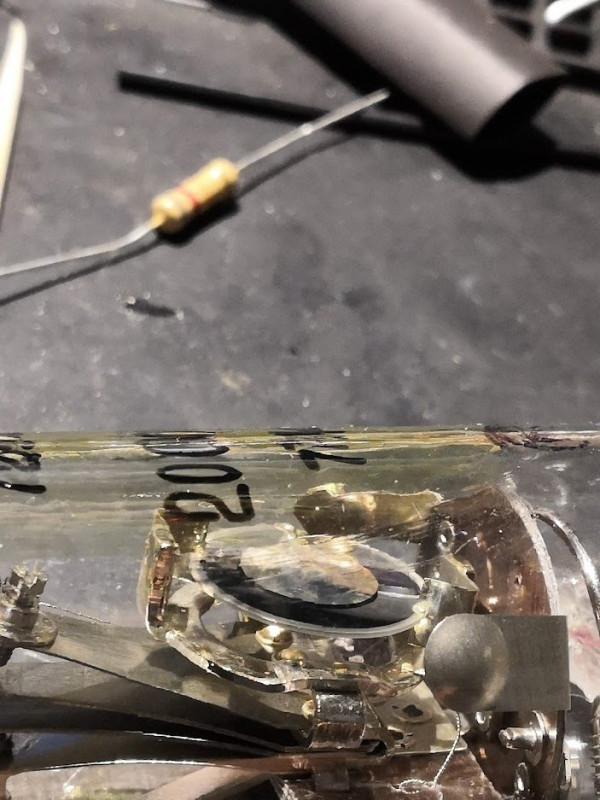

Меня смушает кварцевый или стекляный диск внизу диаметром около 1см с обкладками из метала напыленого и к нему идет как раз 3 проводок, а со второй обкладки идет на один из контактов накаливания.

[mr. Dream]

Меня смушает кварцевый или стекляный диск внизу диаметром около 1см с обкладками из метала напыленого и к нему идет как раз 3 проводок, а со второй обкладки идет на один из контактов накаливания.

Це може бути газопоглинач (геттер). Один контакт чисто для позиціонування в колбі, а інший для його прогріву і активації від накалу.

[gelert]

З великою верогідністю це поодинокий кварцевий резонатор із термостабілізацією. Хоча такого типу кварцеві резонатори (дискові, з високою якістю обробки поверхні і майже дзеркальною металізацією) характерні для фільтрових кварців, бо така форма і якість поверхні забеспечують дуже малі рівні гармонік. Надодаток ще мають якийсь особливий зріз кришталевої решітки. Походження не відомо? Хочаб з якої царені.

[RUS_D]

Походження відоме, з деякої спецтехніки в Зеленому окрасі

Кварцевий диск там дзеркально полірований, та має дзеркальне напилення.
сфотографувати його важко.

Я такаож вважаю що то кварц

[gelert]

То і запустити його в якоїсь транзисторній схемі і виміряти робочу частоту. Якщо використане традиційне маркування, то негармонікові (робоча частота — перша гармоніка) маркуються в кілогерцах, гармонікові (робоча — третя і вище) — в мегагерцах. Можливо 2000 — це робоча частота 2МГц, а “А” — відхилення частоти або термостабільність. Перша гармоніка має найменшу термостабільність (саморозігрів, оточувальна температура), от і треба з цим боротися. Найбільш термостабільні і стабільні в часі (якийсь “геоцинт” наприклад) — там і термостат і третя гармоніка.
Але “зелена техніка” характерна крайньою втаємниченістю, і може бути ну що завгодно. В любому випадку це доволі якісний і коштовний виріб, який має як найменш дуже високу спектральну чистоту сигналу хоча не максимально досяжну (але доволі-доволі високу термостабільність). Майже штучний виріб.
Ще треба сказати на останнє. Зазвичай атмосфера заповнення в балоні — розріджений водень, а активність кварцу не дуже висока (в повітрі не запрацює). Але запускати його треба на малій потужності — кварц може ляснути фізично. Просто трісне. Буде шкода.
І все ж це в більшості мої припущення, бо в цій “зеленій” бува таке зустрічається — дивишся і думаєш — ну нащо таке або так робити.

[RUS_D]

Буде час змакетую схемку та заміряю частоту...
а вироби у них так місцями екзотичні


[lgedmitry]

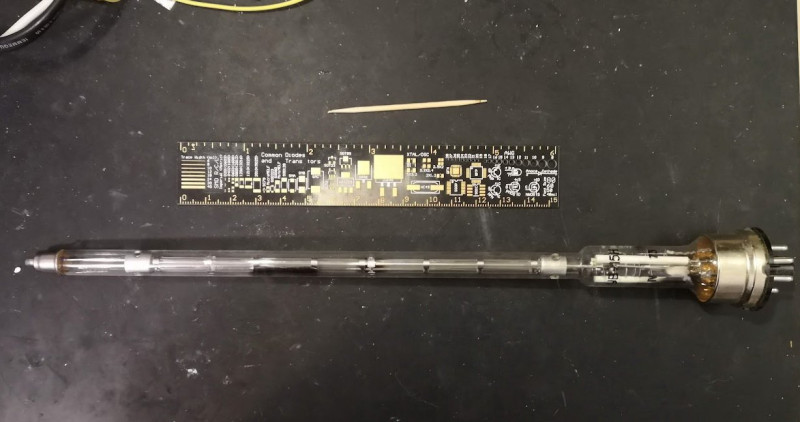

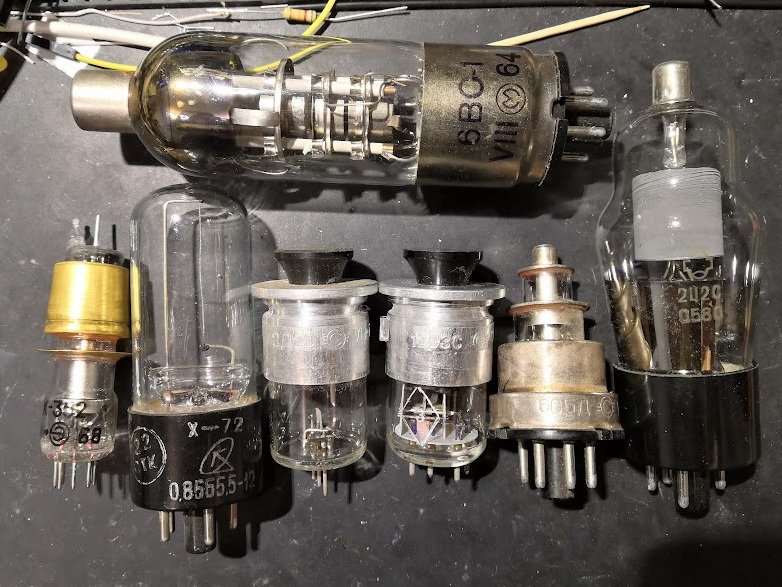

Лбв и 6вс-1, конечно, красавицы

[LinuxManiac]

"Пузырики" В1-0,1/30 тоже очень хороши. Есть у меня они и планы на них. Даже "хитрые" панельки нашел.

[RUS_D]

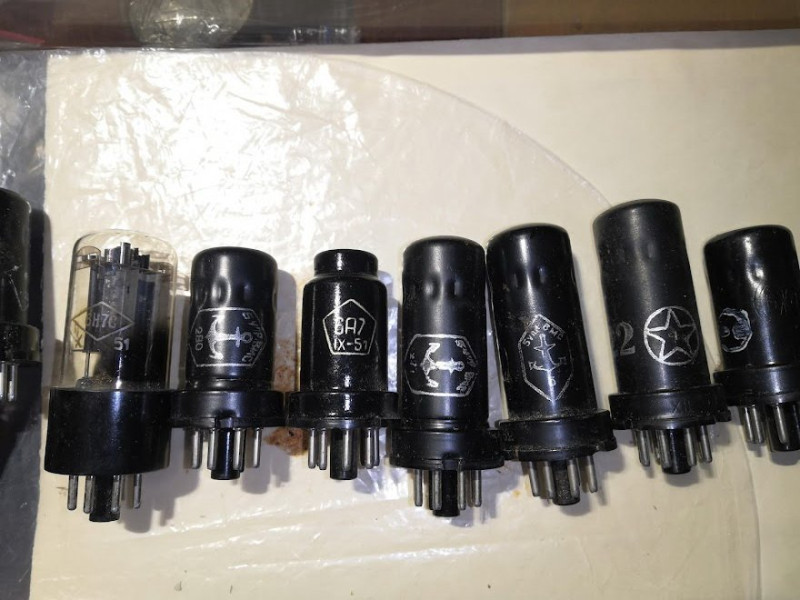

Получил сегодня от друзей подарок. Якорьки это типа госприемки флота?

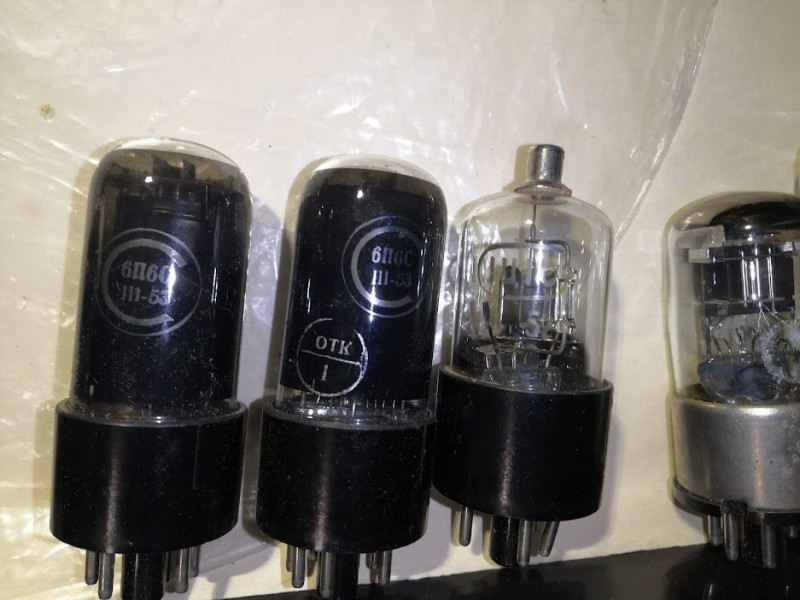

6н7с, 6н8с, 6ж4 штук с 5 (в одной что то стучит в нутри) 6п9
Работоспособность пока не проверял

Кто то использовал в драйвере однотактника 6п9с??
Лежат у меня 2 проекта на ГМ-70 и 6с41с, 6с33с
все никак их не доделаю
Трансфрорматоры намотаны давно

[LinuxManiac]

...
Кто то использовал в драйвере однотактника 6п9с??
...

Если речь о 6П9 - то - да, использовал. И в триодном, и в пентодном включении. Для работы с "тяжелыми" выходными триодами при этом нужны были катодные повторители. Звук хорош. Буду применять и в дальнейшем.

[RUS_D]

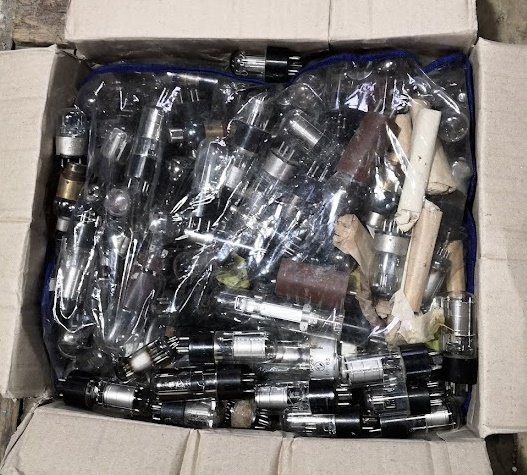

Отримав ще собі голвний біль (подарунок)


розбираючи цю гору знайшов такі лампочки як стабілізатори СГ2 та СГ3, СГ1П, СГ201
Різні ФЭУ , неонки ТНУВ та другий хлам..

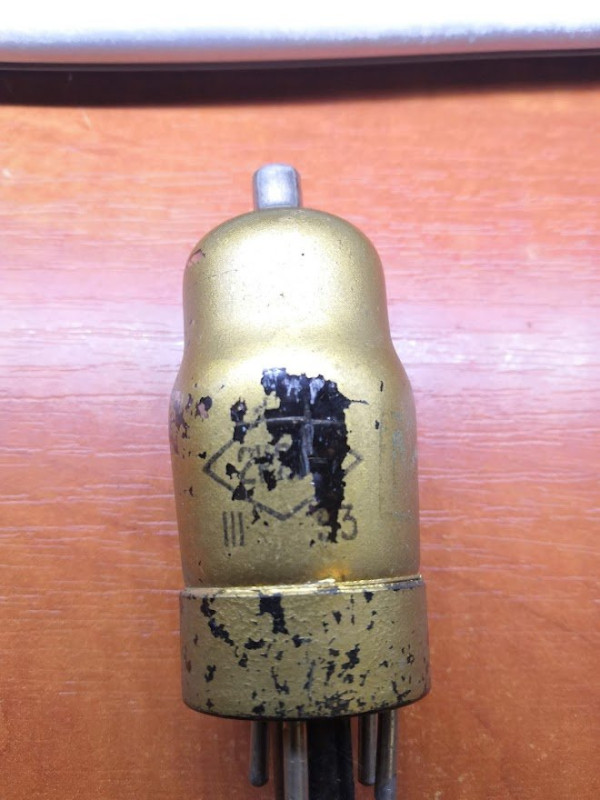

Але одну не можу ідентифікувати

скоріше за все це 2к2м??

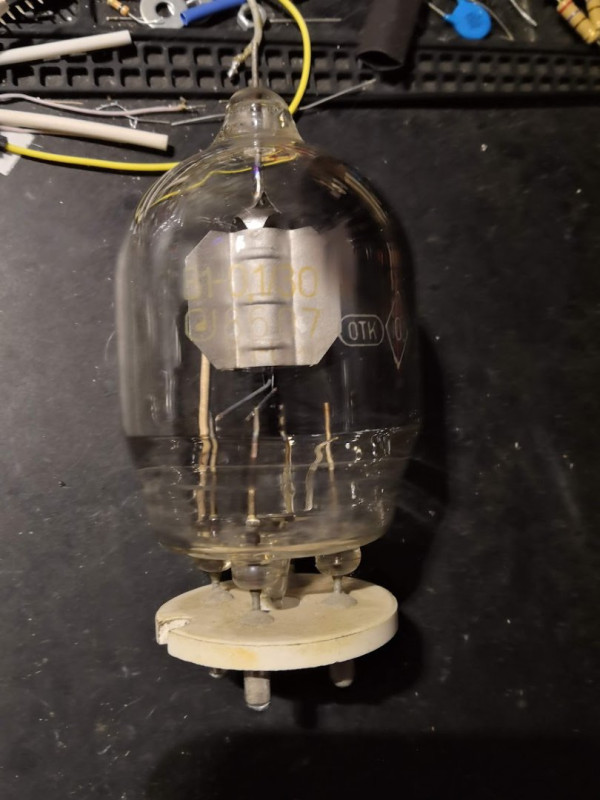

Ну й можна використати десь цю?? ще правда не перевіряв її чи жива

[LinuxManiac]

Так, вірно - золотиста лампа це 2К2М, на її основы пізніше була розроблена 1К1П. Пентод для ВЧ-каскадів і каскадів АРП радіоаппаратури із батарейним живленням.

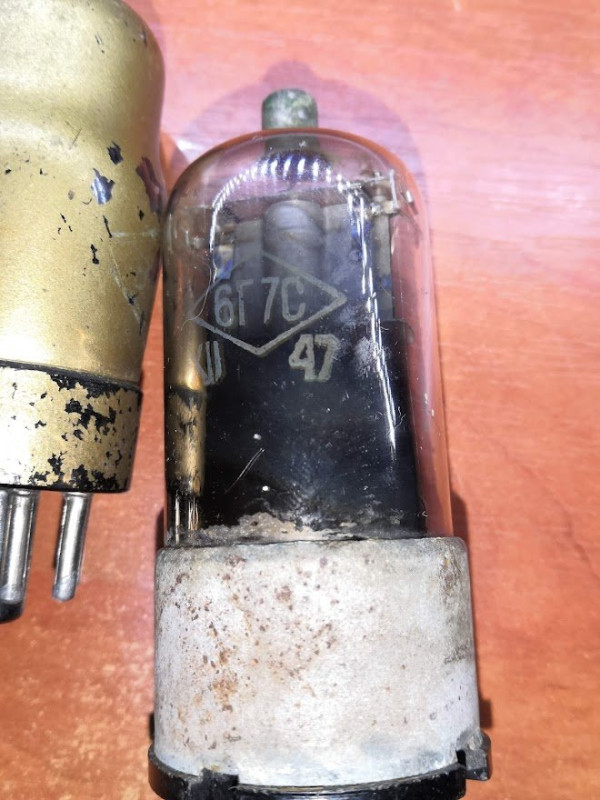

Щодо 6Г7С, то це "близнюк" 6Г7, проте у скляній, а не метелевій колбі. Дуже гарна лампа за звуком для каскадів попереднього підсилення. Успішно її використовував.

[RUS_D]

Так, вірно - золотиста лампа це 2К2М, на її основы пізніше була розроблена 1К1П. Пентод для ВЧ-каскадів і каскадів АРП радіоаппаратури із батарейним живленням.
Щодо 6Г7С, то це "близнюк" 6Г7, проте у скляній, а не метелевій колбі. Дуже гарна лампа за звуком для каскадів попереднього підсилення. Успішно її використовував.

Дякую!
