Усилитель JLH 1969 на IRFP448

[papula1]

Уважаемые форумчане.
Собираю усилитель на IRFP448 с напряжением 24 вольт. Сигнал обрезается по нижней синусоиде и не пойму в чем дело. Прошу, по возможности подсказать решение. В описании указан ток в 60 ма, а я хочу выйти на 1.2 а. Что то я не понимаю....

[mr. Dream]

Для початку уточніть, по якій схемі ви його збираєте, клас А чи АВ? бо 60мА для А маловато, а 1,2А для АВ забагато ) Живлення одно- чи двополярне у вас і яке вимагає підсилювач? Може бути тисяча причин. Від соплі припою до бракованого елемента. Ніхто сходу не дасть відповідь. Раджу долучити схему та фото монтажу і більш детальніше описати проблему.

[papula1]

https://aliexpress.ru/item/400007385645 ... 1632934610
Покупал здесь
Не могу прикрепить фото осциллографа

[Justas*]

Половину питания (12В) на плюсе выходного конденсатора выставили?

[papula1]

Выставил половину напряжения на конденсаторе в 12 вольт. Синусоида по прежнему срезана с нижнего периода. Немного стал смещать напряжение в разные стороны, при этом смотрю на осциллограф. Та же картина - постоянный срез.
Затем аналогично стал менять ток покоя транзисторов и смотрю на осфиллограф. Срез стоит как вкопанный.
Спасибо за желание мне подсказать.

[IT-Prof]

А с какой мощности начинается срез?

[papula1]

С нулевой мощности. Срез стоит постоянно.

[Justas*]

Вопрос. Почему Вы купили именно этот усилитель?
Этой поделкой, китайцы решили переплюнуть сверхпростой и суперпопулярный усилитель JLH 1969.
Топология схемы как и в JLH 1969, но в ВК они для чего то поставили полевые транзисторы с рекомендованным током покоя 30-60мА. Т.е. ВК работает в экономичном классе АВ.
Если нужен АВ, то лучше купить что ни будь на TDA7293 или LM3886. Будет и мощней и качественнее.
Нужен класс А, берите оригинальный JLH 1969 на биполярах.
viewtopic.php?t=230

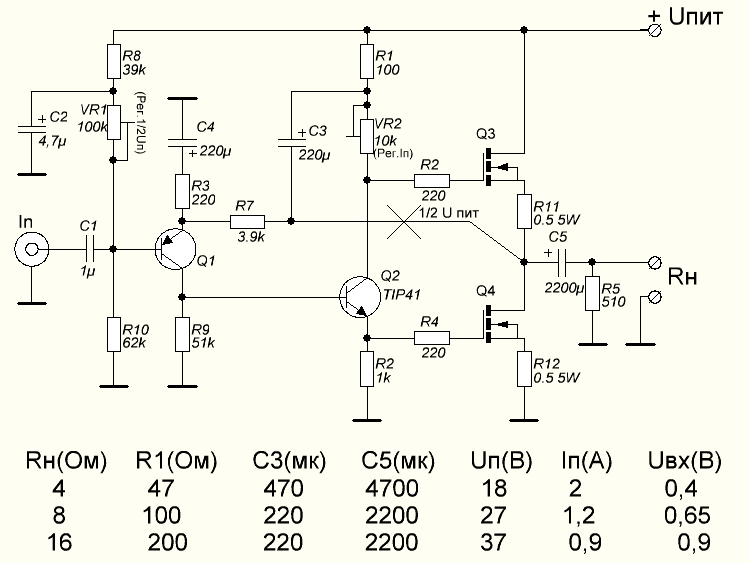

Но судя по схеме (с просторов интернета), данная поделка всё же должна работать.


Обозначения и номиналы деталей могут отличаться. Ток покоя в этой схеме, соответствует классу А
Проверьте исправность и правильность запайки Q2 и исправность Q4.

[lgedmitry]

Я пробовал ток покоя в Худе занижать. Не до 60 мА, конечно. В общем, если выходной ток больше тока покоя - то на резистивную нагрузку всё работало как ни в чём не бывало.
Но если нагрузка реальная - начинаются дикие выбросы прямоугольника

[Justas*]

Нужен оптимум, между минимально необходимом током покоя и допустимым Кг. Обычно меньше 1А не получается.

[papula1]

Огромное спасибо и за схему и за советы. Буду проверять транзисторы.

Поменял браузер и опять не удается сделать вложение картинки....

[IT-Prof]

Поменял браузер и опять не удается сделать вложение картинки....

Просто перетягиваете картинку в окно где пишите текст и все.


[papula1]

Заменил вышедший из строя выходной транзистор. Выставил половину напряжения питания и ток покоя, вместо 30-60млА, 1.2 А. Греется сильно. Звук великолепен. Вопросы - замена конденсатора на входе на пленочный и электролитов на Ничикон ФМ даст положительный результат? Где граница в млА между классом А и АВ в данном усилителе ( все же какой ток покоя выставить без перегибов?). Спасибо.

[Justas*]

Границы нет.
Класс «AB» на малой громкости тоже работает в классе «A».
Общее правило для класса «А» - ток покоя ВК, должен быть выше максимального тока нагрузки, чтобы обеспечить работу на линейном участке.
Дабы не переусердствовать:
viewtopic.php?p=24071#p24071
Замена китайских конденсаторов (даже если на них красуется лейбл известной фирмы), на заведомо качественные, всегда благо.
Качественным должен быть и конденсатор в цепи ООС.

[papula1]

Выходной 448 можно чем то заменить на другой?

[papula1]

Выходной 448 можно чем то заменить на другой?

[Justas*]

За 2 месяца не нашли чем заменить?
Гугл поиск
Чат GPT:
IRFP448 – это мощный MOSFET-транзистор (N-канальный), используемый в высоковольтных и силовых приложениях. Если вам нужен аналог, обратите внимание на следующие транзисторы с похожими характеристиками:
Возможные аналоги:
IRFP450 – близкие параметры, чуть выше напряжение (500V, 14A, 0.4Ω).
IRFP460 – более высокое напряжение (500V, 20A, 0.27Ω), возможная замена при необходимости выдерживать большие токи.
IRFP440 – 500V, 12A, 0.55Ω, чуть меньше допустимый ток, но схожие параметры.
STW48N60M2 – 600V, 48A, 0.07Ω, хороший вариант для более мощных схем.
IXFH50N50P – 500V, 50A, 0.055Ω, если нужен транзистор с большим током.

[papula1]

Огромное вам спасибо!

[Николаевич]

из недорогих еще IRFP250N .IRFP260N
