Эквивалент нагрузки для измерения усилителей

[Justas*]

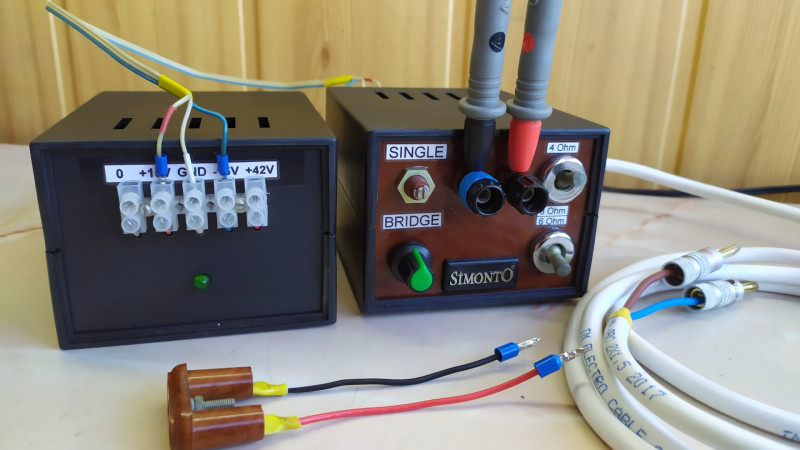

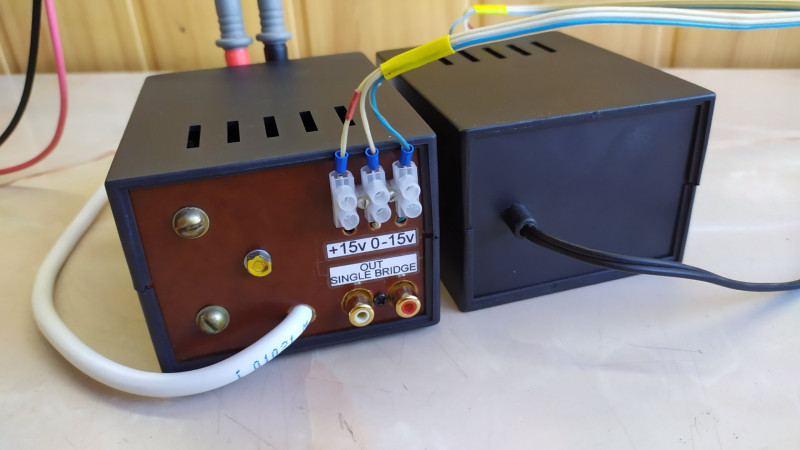

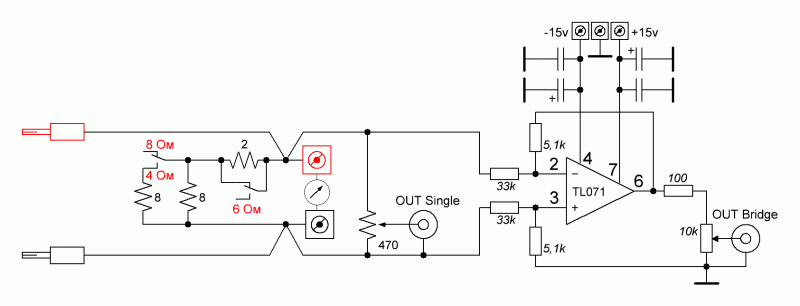

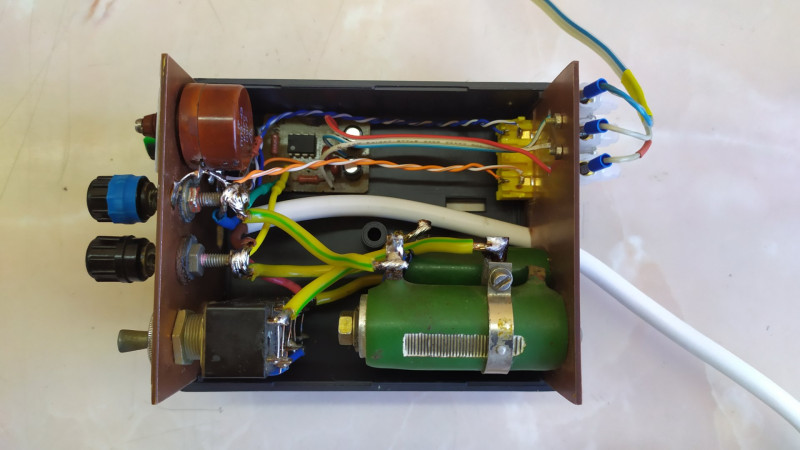

В общем то ничего нового, но есть инструментальный усилитель, позволяющий измерять мостовые УМЗЧ звуковыми картами не имеющих балансного входа (ноутбуки, ПК).
4 – 6 – 8 Ом.

[Justas*]

[Alex]

Красота!

[uriy]

В общем то ничего нового, но есть инструментальный усилитель, позволяющий измерять мостовые УМЗЧ звуковыми картами не имеющих балансного входа (ноутбуки, ПК).

Ну и какие у него ТТХ? Какой уровень шума, какой минимальный Кг удалось измерить?
Когда я перешёл на мостовые уси, то пришлось собирать подобную схему преобразования симметричного сигнала в несимметричный т.к. звуковая в компе не имела симметричного входа. Что бы достичь измеряемого минимального уровня Кг пришлось помудохатся.

[Justas*]

Выше головы не прыгнешь. У меня 3 звуковухи в 2-х компах. THD 0,003 - 0,006%
Измерения здесь viewtopic.php?p=19378#p19378
Главное, подобрать 4-е резистора на входах ОУ с как можно большей точностью

[uriy]

Выше головы не прыгнешь. У меня 3 звуковухи в 2-х компах. THD 0,003 - 0,006%

Понятно, ограничения в звуковухах оказалось...
У меня карточка с Кг=0,0003% и -115дБ(А) по уровню шума. Я уж не помню что я смог выжать из адаптера, но помню танцы с бубном были долгими. На мостовых усях при замерах я порой вижу Кг=0,0008% и шумом в -107дБ(А) значит адаптер тянет эти параметры, вообще измерять Кг ниже 0,001% это ещё тот аттракцион, имеющий мало связи с реальностью.

Главное, подобрать 4-е резистора на входах ОУ с как можно большей точностью

Это да, важно. Но в моём случае это было самое простое.

[Justas*]

вообще измерять Кг ниже 0,001% это ещё тот аттракцион, имеющий мало связи с реальностью.

А оно нужно? Ну если не для продажи.
Хотя приятно осознавать что у тебя усилитель с четырьмя нулями после запятой.
...А динамик падла, на этих нулях крест ставит.

[uriy]

А оно нужно? Ну если не для продажи.

Я думаю с практической точки зрения всё что ниже 0,01% это уже больше спортивный интерес чем острая необходимость. Но когда гоняешься за улучшением параметров уся, то иметь измериловку которая видит до 0,0003% вполне приятно. Я в последнее время больше обращаю внимание на уровень шума на выходе уся, чем на уровень Кг.

Хотя приятно осознавать что у тебя усилитель с четырьмя нулями после запятой.

Причём эти четыре нуля видно только на клемах уся, метр проводника эти четыре нуля превращает в три.

...А динамик падла, на этих нулях крест ставит.

Это да, влияние гармоник динамика куда более велики и заметны на слух, чем гармоники уся, и к сожалению гармоники уся складываются с гармониками АС, у меня есть пассивная АС у которой искажения на 3-6кГц на пороге слышимости т.е. эта АС начинает сибилянтить если у уся уровень гармоник в этой области 0,03%, так же есть записи у которых в этой области уровень искажений на пороге слышимости и тоже начинается слышимый уровень сибилянтов если у уся гармоники повышены, так что порой три нуля бывают полезны, ну а четыре нуля к АС прийти не могут т.к. теряются в проводах. А так да, нужно уменьшать гармоник там где они велики, а не там где они виднее.
