Приспичило мне найти напряжение шума косвенным методом. Решил использовать калиброванный USB микрофон и динамик типа 10ГДШ1-4.
Измеряю активное сопротивление динамика на 1кГц и получаю R=3,65Ома.
Беру микрофон и устанавливаю его на расстоянии 1м от динамика 10ГДШ.
По формуле нахожу амплитудное напряжение при котором динамик будет потреблять 1Вт активной мощности. Pcp=Va*Va/2*R =>Va=sqr(1Wt*2*3.65Ohm)=2.7 Va.
Беру осциллограф и выставляю 2,7Ва на выходе унч при частоте 1кГц.
Подключаю динамик к унч и измеряю SPL на расстоянии 1м на 1кГц, получаю 100дБ т.е. чуйка динамика 100дБ*Вт/м*м на 1кГц и неравномерность АЧХ в полосе 500Гц-15кГц +/-5дБ причём площадь провалов приблизительно равна площади горбов что по сути на шумовом сигнале уравновешивает общую чуйку в полосе 500-15000Гц.
Теперь уменьшаю громкость уся до 68дБ SPL на 1м, и перемещаю микрофон впритык к диффузору, вижу 90дБ SPL. Т.е. приблизив микрон к диффузору динамика я знаю что SPL изменился на +22дБ.
Теперь, зная эти величины, я могу пересчитать измеряемый уровень SPL впритык к динамику в мощность, и потом уже в напряжение.
Пологая что на каждое уменьшение мощности в два раза, SPL уменьшается на 3дБ можно рассчитать мощность исходя из уровня снижения SPL. К примеру, если я вижу SPL на уровне 40дБ, то это значит что на динамик приходит мощность в n-раз меньше чем 1Вт, изменение SPL на =122-40=82дБ, а это значит что мощность 27.3 раза уменьшилась на два раза т.е. по сути мощность уменьшилась в 2^27=134217728 раз. Т.е. теперь на динамик приходит мощность 1Вт/134217728=7,45мкВт теперь можно найти напряжение зная сопротивление Va=sqr(7.45мкВт*2*3,65)=233мкВа Vrms=Va/1.41=165мкВ.
Вопрос в том - где я ошибся?

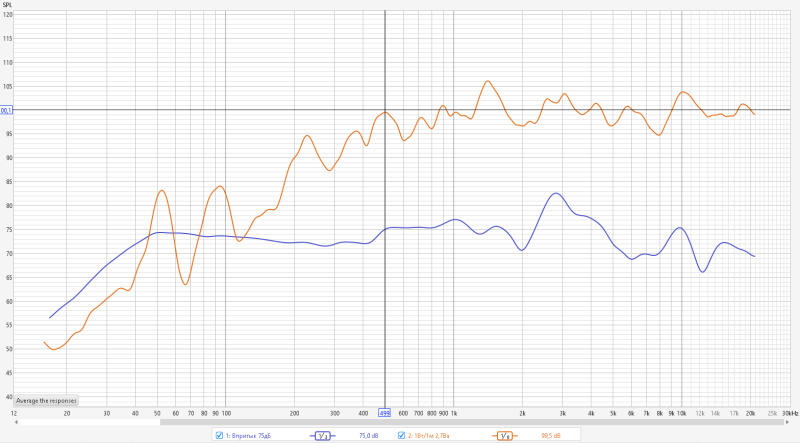

Ниже оранжевым это АЧХ на 1метре 1Вт.
Синим это АЧХ впритык на уровне SPL 75дБ по шумомеру.
Темы в форуме
Новые сообщения
-
29-июл Объективная оценка аудиосистемы своими ушами. Как и чем?
-
29-июл Спорт после 45 лет
-
26-июл Про аудиофилов
-
09-июл Объясните за Bluetooth в 2025.
-
26-июн Вы неадекватно оцениваете качество аппаратуры на слух
-
14-июн Самое главное в аудиоаппаратуре — это предохранитель!
-
05-июн Акустические провода сильно меняют звук, но только в мозгах ауди...
-
18-май Hi End Show Munich 2025
-
06-май Аудиофильская изолента наше всё!
-
01-май Света ушла, но обещала вернуться. Блэкаут!
-
22-апр А как с Душой ?
-
20-апр Магнитное поле планеты изменилось
-
20-мар Ваши домашние любимцы
-
07-мар Вот так мы и живем..
-
14-янв Пропал интерес к прослушиванию музыки...
Новые темы
-
24-июл Объективная оценка аудиосистемы своими ушами. Как и чем?
-
16-июн Объясните за Bluetooth в 2025.
-
15-июн Вы неадекватно оцениваете качество аппаратуры на слух
-
21-май Aleks Mega 2023
-
18-май Hi End Show Munich 2025
-
07-май Аудиокниги
-
05-май Аудиофильская изолента наше всё!
-
20-апр Закон Ома графічно
-
16-апр А как с Душой ?
-
01-апр Акустические провода сильно меняют звук, но только в мозгах ауди...
-
06-мар Вот так мы и живем..
-
19-янв Ремонт одноплатника Asus Tinker Board S
-
14-янв Магнитное поле планеты изменилось
-
08-янв Самое главное в аудиоаппаратуре — это предохранитель!
-
26-окт Бруно Путцейс обсуждает эволюцию класса Д
Наш youtube
Наш инстаграм
☝ Сказать спасибо!
Правила форума
Измерение напряжения шума с помощью динамика и микрофона.
-
- Магистр электроники
- Сообщения: 1331
- Стаж: 2 года 2 месяца
- Репутация: 421
- Откуда: Ukraine
- Аудио система: Цифраактив
Re: Измерение напряжения шума с помощью динамика и микрофона.
Перемудрил я с расчётом мощности, её намного проще через потенцирование найти.
Pn=1Вт/(10^(82dB/10))=6,31мкВт
Pn=1Вт/(10^(82dB/10))=6,31мкВт
