В качестве подопытных, в экспериментах будут использоваться старенькие дешёвые «прикомповые» АС Gemix BF-11 Полагаю, у многих есть подобные и проведённые измерения кому то будут интересны.
Есть конечно хорошие двухполоски, но на компьютерный стол не влазят, да и сведены они на 2,5 – 3 метра. А тут, расстояние до ушей 70 – 80 см.
Итак:
Оформление ФИ, чистый объём 4.8 л, звукопоглотитель отсутствует. МДФ 10 мм, передняя панель 15 мм. НЧ динамик подключен напрямую, ВЧ через конденсатор 4.7 мкФ.

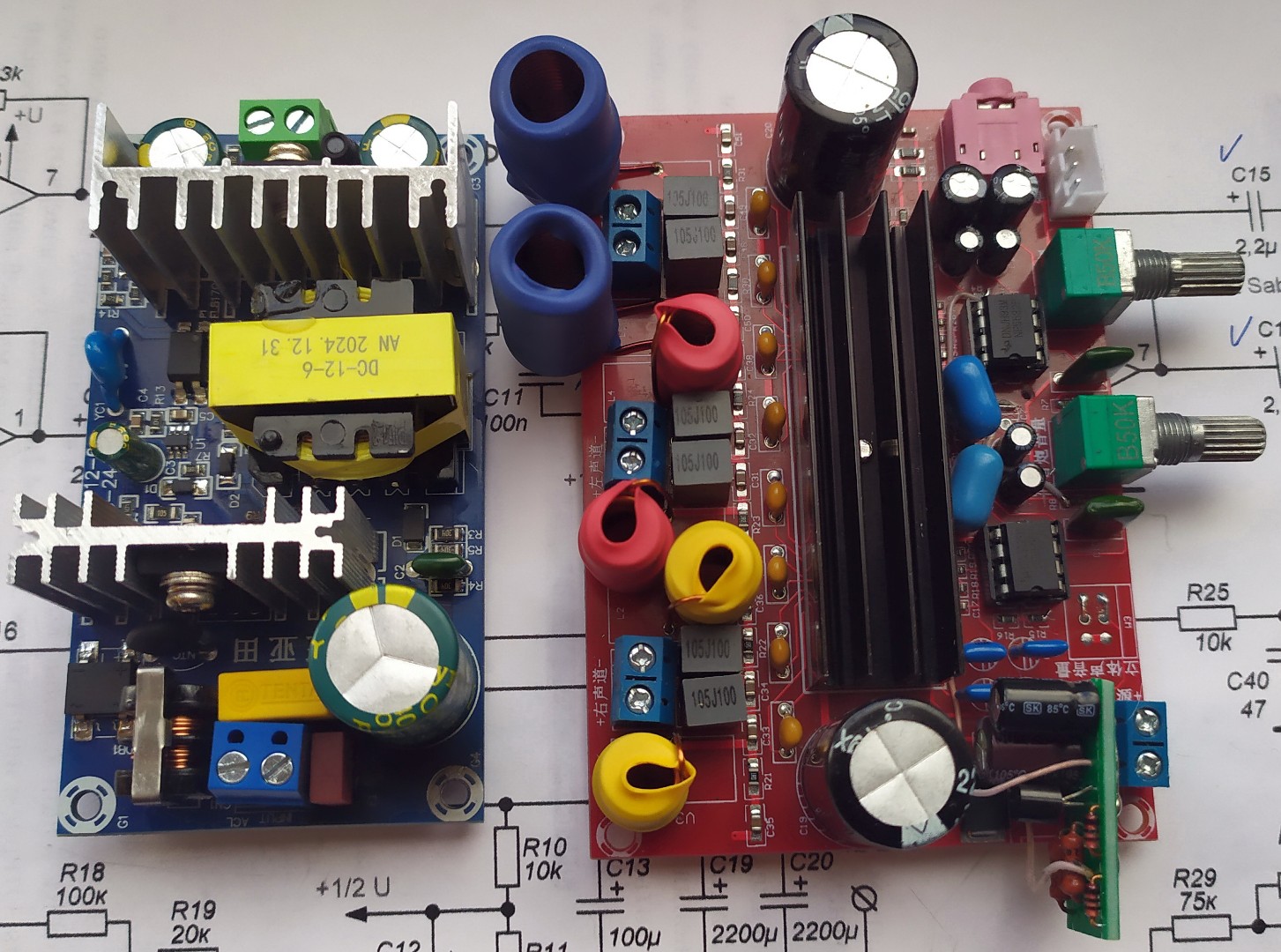

Усилители на LM1875 с темброблоком и линейный БП, находились в одном из корпусов и съедали приличный объём.
Когда то эта начинка была перенесена в отдельный корпус, т.к. силовой трансформатор давал 50-ти герцовый гул. Наводки шли непосредственно на звуковую катушку НЧ динамика, этому видимо способствовал экранирующий колпак на магнитной системе.
Измерил TSP низкочастотника:
Fs 126 Hz
Qts 1,23
Vas 0,51 liters
Mms 8,9 g
Lp 82,7 dB (1W/1m)
Судя по резонансной частоте, это скорее среднечастотник, а высокая общая добротность будет давать горб в районе резонанса даже в ЗЯ.
А вот и другие измерения:

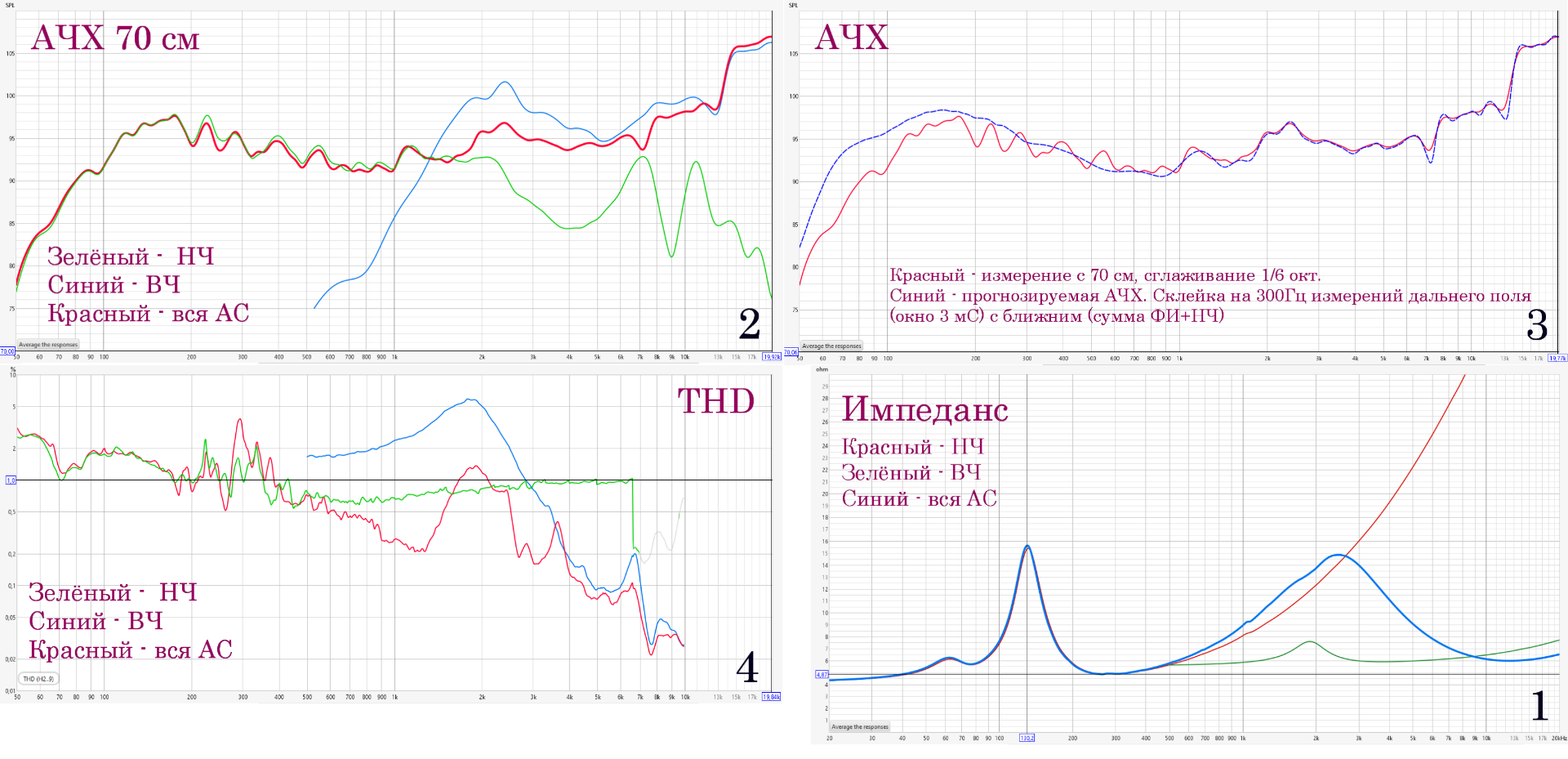

Рис.1 Резонансная частота ВЧ динамика 1.9 кГц, НЧ (в корпусе) 130 Гц. ФИ настроен на 77 Гц.
Импеданс АС ниже 4.8 Ом не опускается.

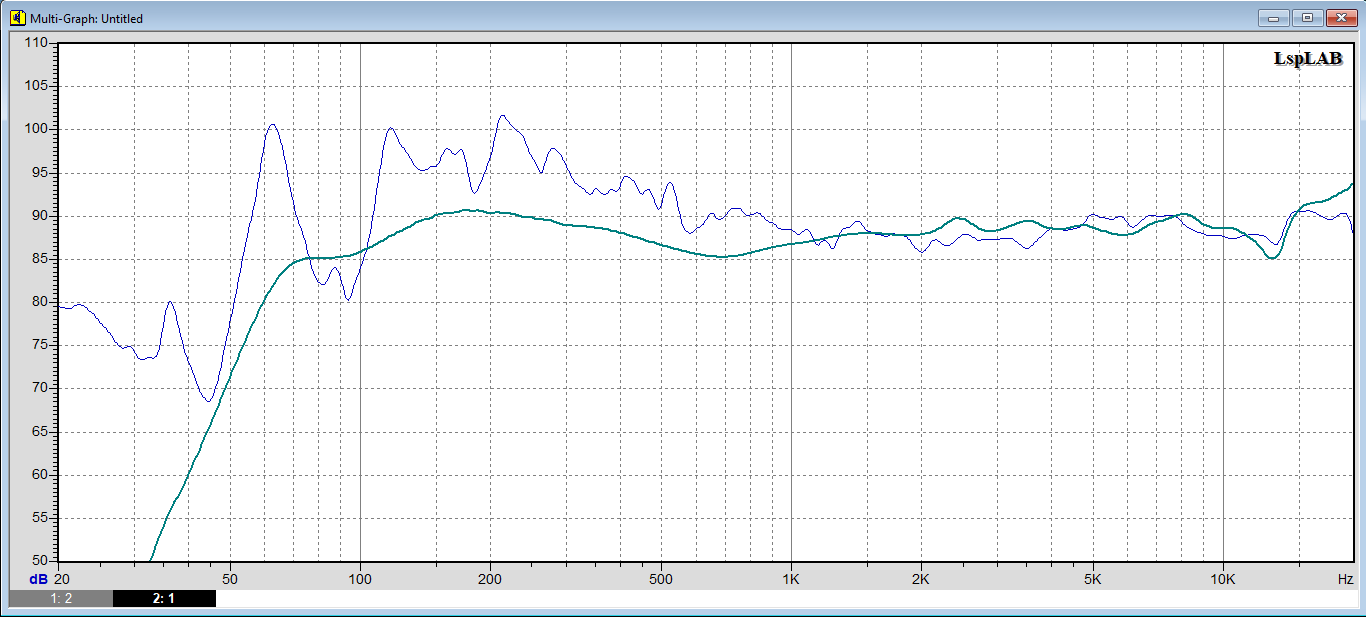

Рис.2 Как и предполагалось, из за высокой Qts имеется горб на НЧ. АЧХ мида имеет существенный спад с 200 до 600 Гц.
АЧХ пищалки тоже не радует, к тому же она по звуковому давлению гораздо выше мида и это ничем не компенсировано.
Измерения проводились на середине комнаты, где комнатные стояки имеют провал. Поэтому реальная АЧХ на НЧ, будет ближе к синей кривой на рис.3.

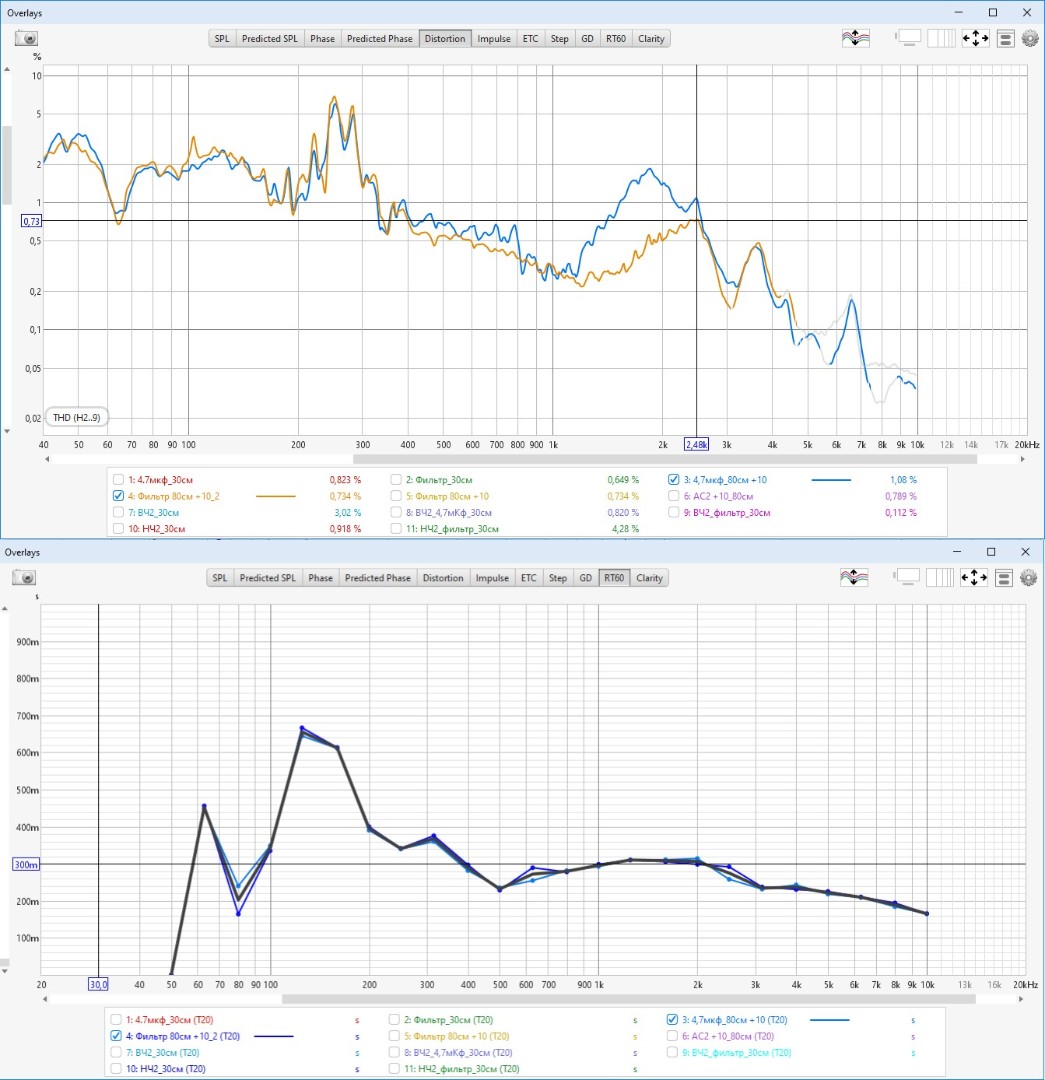

Рис.4 Кг НЧ динамика довольно высок, 0.6 – 2% и имеет взбрыки от 200 до 400 Гц. Возможно дребезг штампованной корзины. Внутрикорпусные стояки находятся выше, по расчётам это 716, 1075 и 1323 Гц.
Пищалка на частоте резонанса, имеет Кг аж 5%. Фильтр 1-го порядка помогает мало. Резать нужно с 3-4 кГц, порядок не меньше 2-го.
Ну и по поводу ФИ. Здесь использован метод «натягивания совы на глобус».

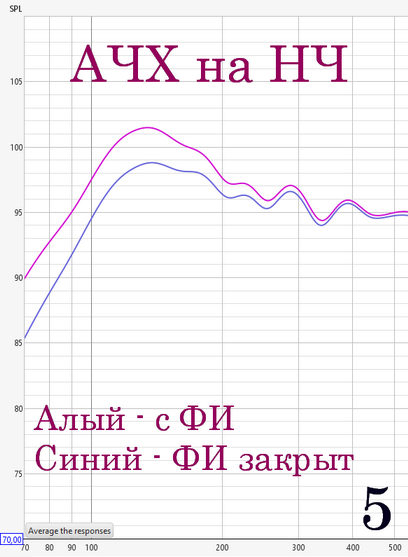

Рис.5 Получен подъём ниже резонанса 3-4 дБ, но и бубнящий горб вырос почти на 3дБ.
- 5_С ФИ и без.PNG (87.19 КБ) 8337 просмотров
Как говорится - далі буде.
P.S.
Часто приходится читать, что все эти ваши симуляторы сплошное надувательство. Сводить АС нужно ушами или в крайнем случае используя программки, которые на основе заданной частоты раздела и импеданса (4/8 Ом) выдадут нужные номиналы для фильтров любых порядков.
Кто то и этим не заморачивается, покупая готовые фильтры, благо на Али их валом.
Сразу скажу, это путь в никуда. В итоге, имеем АФЧХ как в этом Gemix.

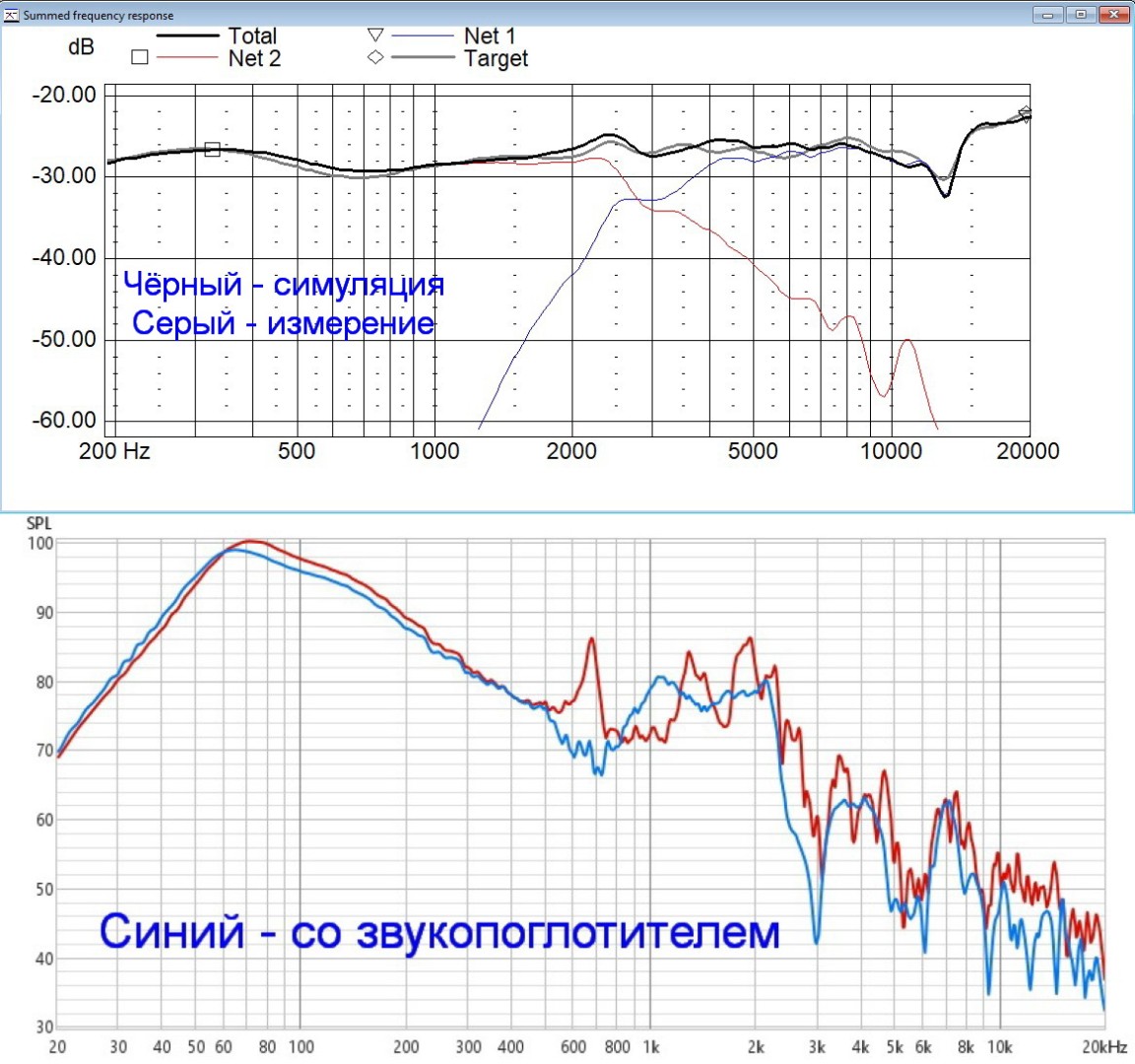

В качестве примера, приведу смоделированные АЧХ этих АС.

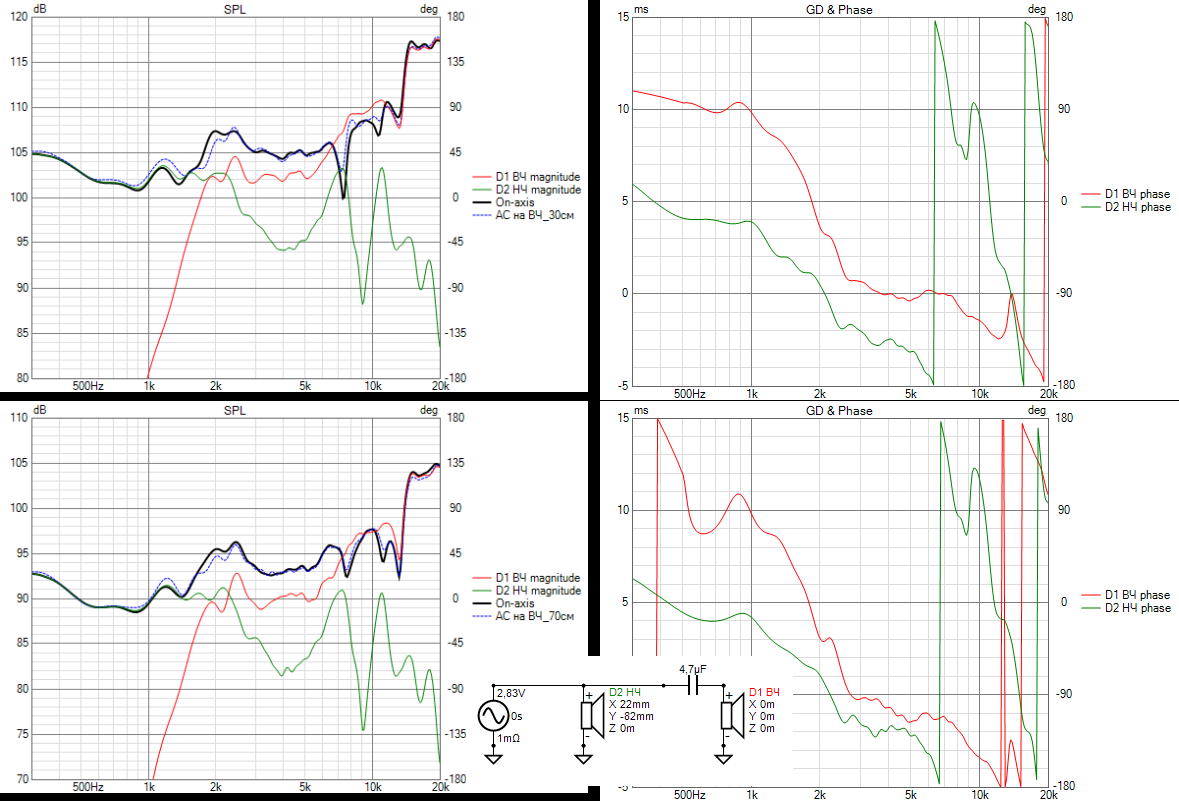

В симулятор заведены импедансы и АФЧХ динамиков (на баффле), снятые с одинакового расстояния по центру каждого. Комнатные отражения обрезаны «окном». Задержка сигнала выставлена одинаковая для НЧ и ВЧ. Указаны координаты динамиков на баффле и введена схема фильтра.
Смотрим что получилось для заданных расстояний прослушивания (в данном случае 30 и 70 см, уши на уровне ВЧ).
Для проверки, измеряем эту АС на тех же расстояниях (синяя штриховая линия на графиках). Есть небольшие отклонения, но в пределах погрешности измерений.
