Усилитель на современной STK4044XI

[Alex]

Купил потестировать плату усилителя на гибридной микросхеме STK4044XI здесь. По характеристикам должна быть нормальная, но что то пошло не так.

Видео нашего теста

phpBB [media]

[Moysha80]

Или подделка или криво склепали плату

[Кот]

Я такой же подключал на 8 ом звук ужасный, питание было 42 вольта и греется но сильно

[Legenda]

Посмотрел видео, спасибо очень информативно, жду вторую часть!

[Xnenon]

Много подделок и часто китайцы могут напортачить с разводкой или чего нить напутать. Но учитывая цену вы многим сэкономили $

[IT-Prof]

По даташиту должно быть все супер а в реальности очень странная картина

[Canny]

Старые стк звучали не плохо, новые подождём ещё тестов.

[Sv-Den]

Может действительно питания недостаточно? По даташиту там искажения минмальные. Неужели китайцы запортачили так? По отзывам все довольны.

[Alex]

Та по отзывам судить трудно, часто пишут что попало.

[Pelevin]

Говорят, что если разобрать, то внутри можно увидить что подделака

[Moysha80]

А когда будет продолжение ?

[Run]

Должно отлично играть, эти микросхемы себя отлично зарекомендовали, странно

[Alex]

А когда будет продолжение ?

Делаю лабораторный блок для тестов, после него будет.

[Canny]

Сталкер тоже тестил и не в восторге

[Alex]

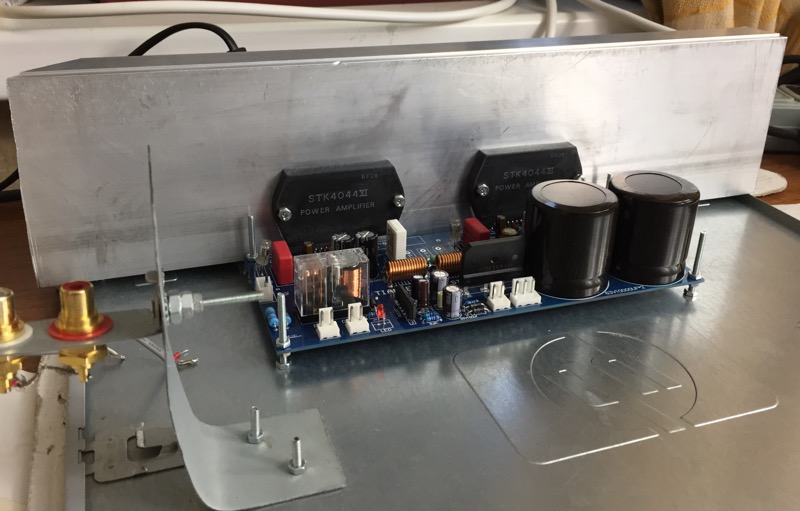

Снимаю вторую часть. Взял мощный радиатор, потому что будем нагружать конкретно


[Alex]


[Alex]

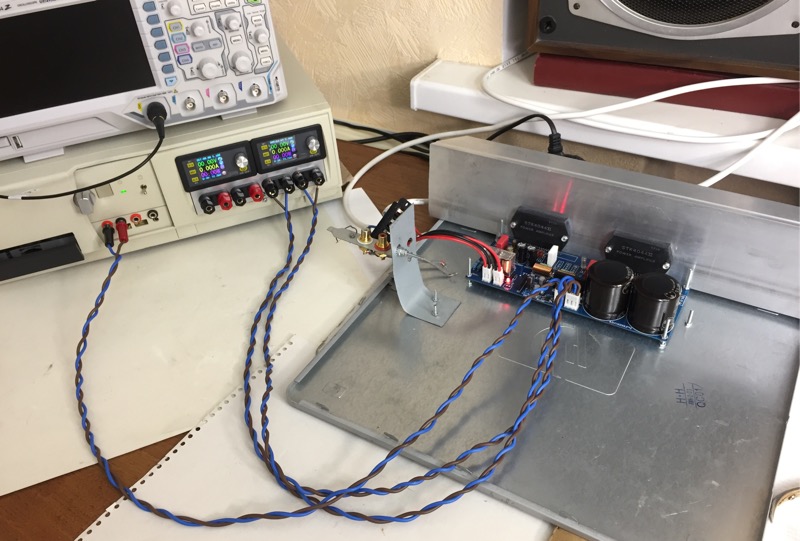

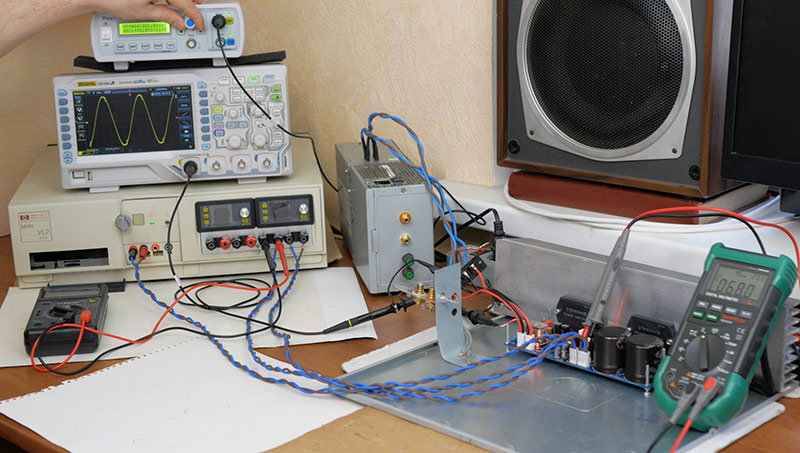

Пробуем разные напряжения питания


[Alex]

А когда будет продолжение ?

снимаем

[Moysha80]

А взрывы будут?

[Canny]

С него нормальный звук не получить

[Yourka]

Так а когда видео?

[Alex]

На днях будет.

[Alex]

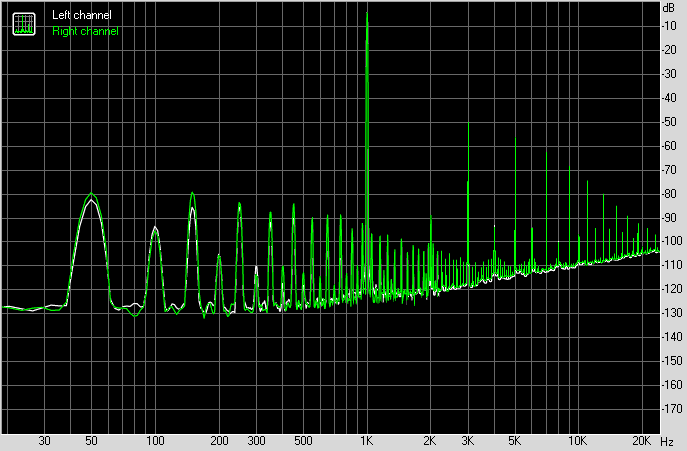

Питание 51 вольт мощность 90 Ватт 8 ОМ


[Alex]

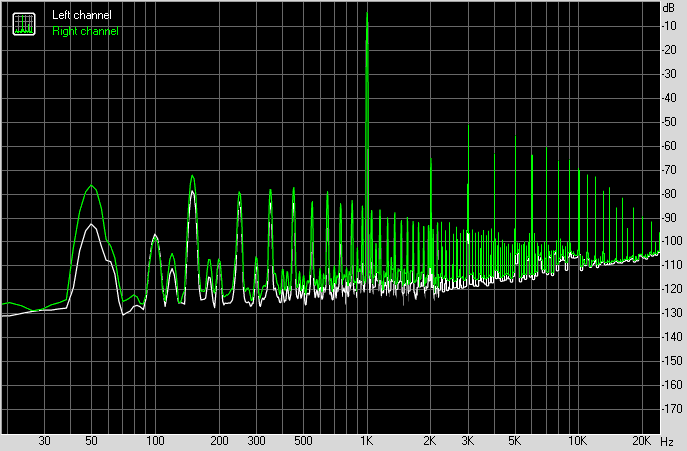

Питание 51 вольт мощность 30 Ватт 8 ОМ


[Alex]

Питание 36 вольт мощность 30 Ватт 8 ОМ


[Alex]

Вообщем такое.....

[Moysha80]

Клево бабахнуло!

[Canny]

Норм так

[Pelevin]

Тарахтелка, но есть и нормальные, но только годов 80х

[mariusz04]

Czy mogę uzyskać schemat podłączenie oscyloskopu Rigol 1054z do wyjścia wzmacniacza 8 OHM STK4044XI ?
