Блок питания типа МОНСТР

[Alex]

Решил сделать универсальный лабораторный блок питания, для тестирования. Задача мощность около 1000 ватт и иметь возможность регулировать/ переключать напряжение в пределах от 0 до 60 вольт. Максимальная нагрузка по постоянке до 5 ампер думаю мне будет достаточно. По переменке до 10 ампер.(с запасом )

Заказал мощный трансформатор с разными обмотками, грубо переключать планирую с помощью реле , плавную регулировку еще не придумал, но что то придумаю, если она будет нужна.

Есть идеи?

[IT-Prof]

Сделать выход переменки и через реле переключать на стабилизированный выход и обратно. Таким образом реализовать и переменку и постоянку, а стабилизатор можно не ставить просто конденсаторы в фильтр

[Alex]

и хочу впихнуть амперметр и вольт метр , но как одновременно на постоянку и переменку это осуществить

[Alex]

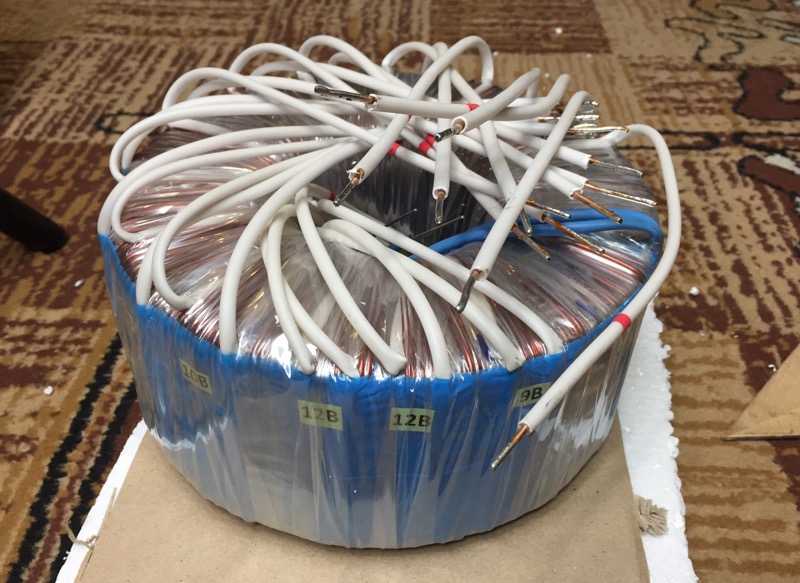

Приехал мой 1300 ватт трансформатор, для лабораторного блока питания. 17 кг


[Canny]

А какие у него размеры то???

[Alex]

Он огромен!

[Canny]

Абалдеть, ты решил сделать точно монстра!

[IT-Prof]

Начало уже становится интересным, сколько там обмоток?

[Alex]

14

[Alex]

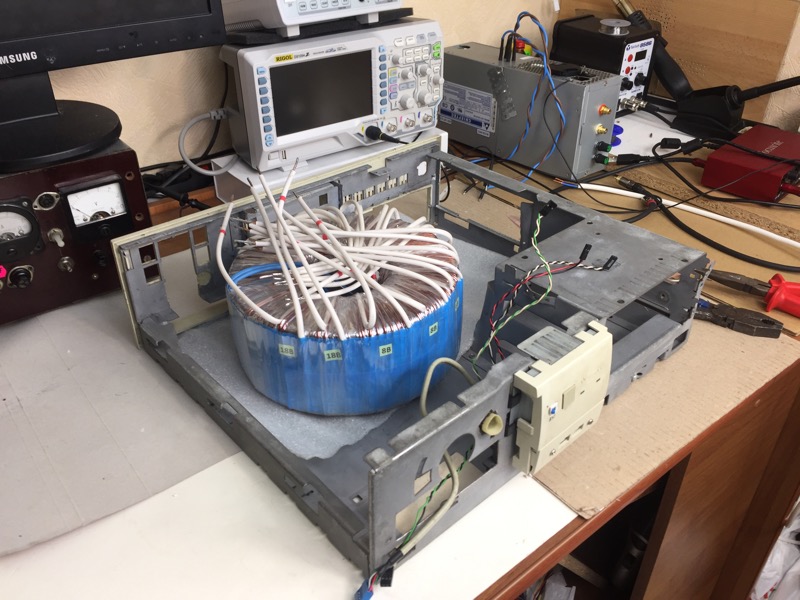

Вроде влазит в корпус


[Alex]

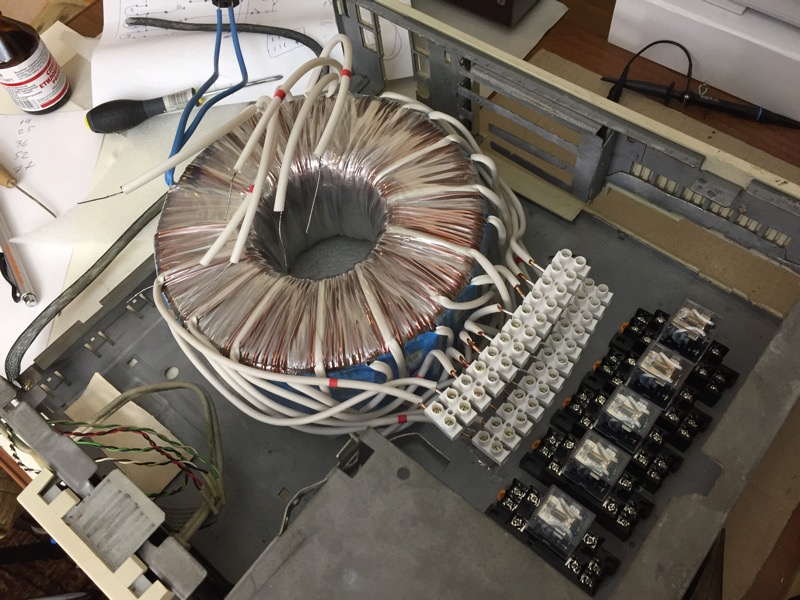

Процесс идёт ...


[Canny]

Ты серьезно взялся, молодца. А чем будешь стабилизировать? Я так понимаю, что обмотки переключаешь реллюшками, что бы небыло нагрузки при разнице напряжений?

[Alex]

Ты серьезно взялся, молодца. А чем будешь стабилизировать? Я так понимаю, что обмотки переключаешь реллюшками, что бы небыло нагрузки при разнице напряжений?

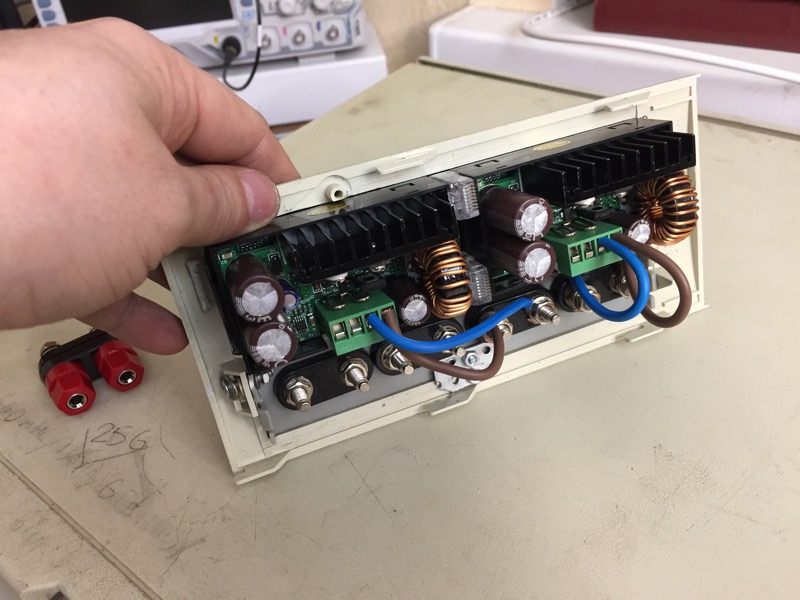

Через реле я буду переключать переменку, постоянку буду выпрямлять через RD DPS8005

В принципе можно вместо трансформатора поставить мощный импульсник, но мне нужна и постоянка и переменка, а еще я любою трансформаторы)))

[Alex]

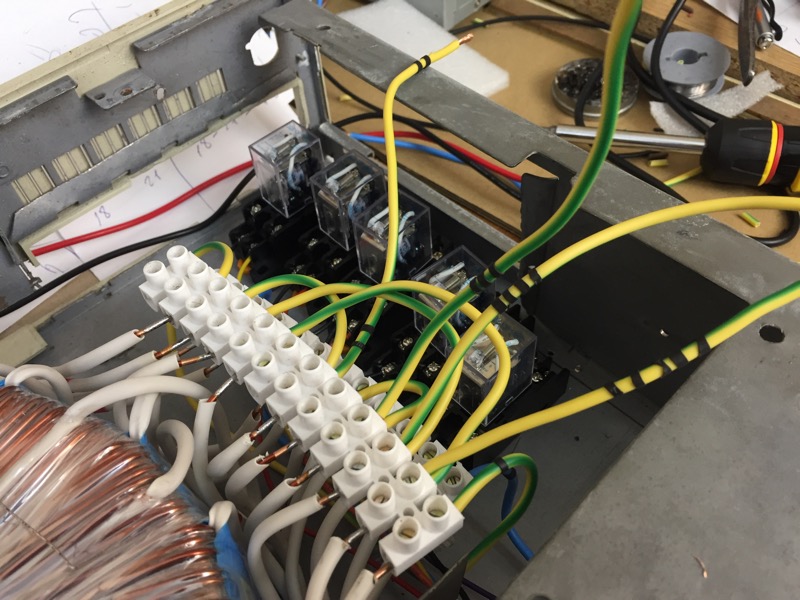

По переменке один канал почти все готово осталось подключить через реле


[Yourka]

Интересная конструкция получается!

[Кот]

Это точно монстр а вообще сколько планируется питаний? я так понимаю постоянка двухполярная потом переменка а дополнительные еще делаете? мелкоамперные выходы

[Xnenon]

Я бы импульсный блок на 500 ватт поставил и не мучался или на 800.

[Alex]

Это точно монстр а вообще сколько планируется питаний? я так понимаю постоянка двухполярная потом переменка а дополнительные еще делаете? мелкоамперные выходы

Двойное постоянное 0-70 , двойное переменное 0-60, двойное 15 переменка и постоянка(1 А). И 12 вольт управление внутрянкой.

[Alex]

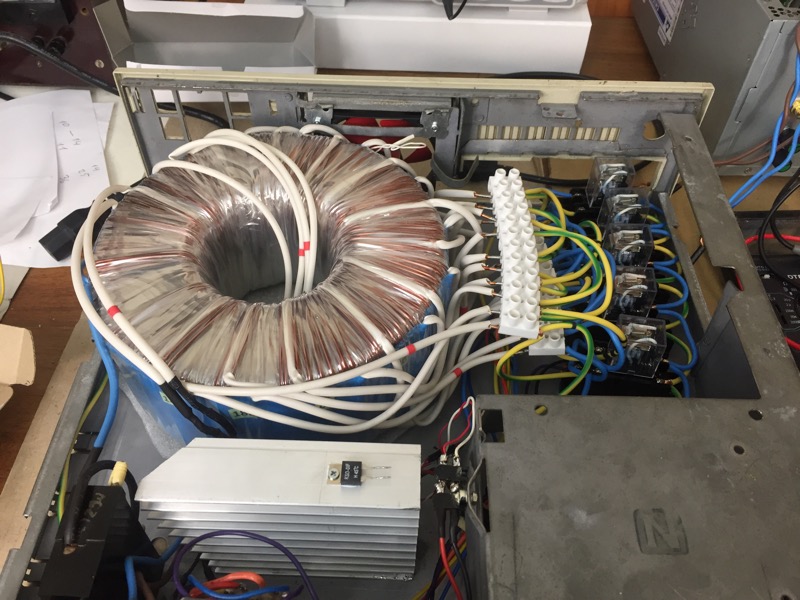

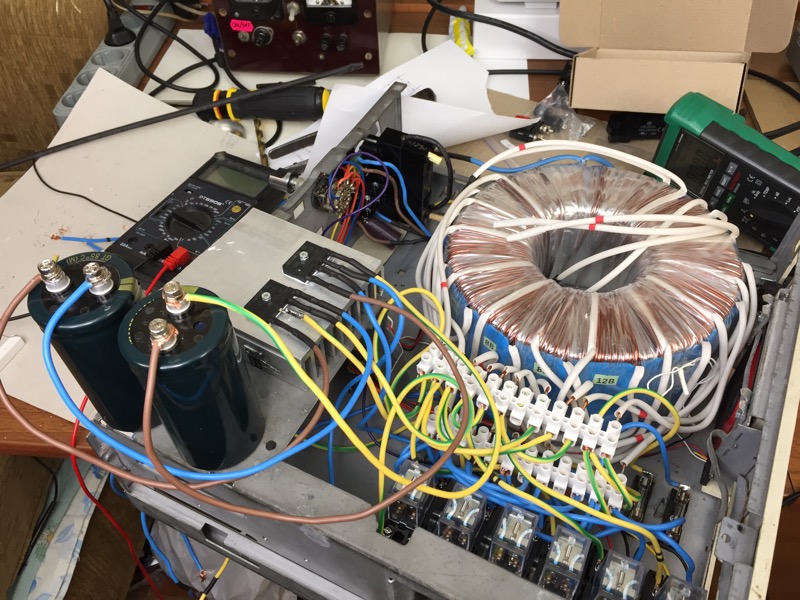

Переменка готова, осталось дождаться конденсаторы и сделать постоянку. Затем делаем стабилизацию.


[Canny]

А какие конденсаторы и диоды в выпрямителе?

[Alex]

А какие конденсаторы и диоды в выпрямителе?

Заказал два моста по 30А и два конденсатора по 22000мФ 100В

[Alex]

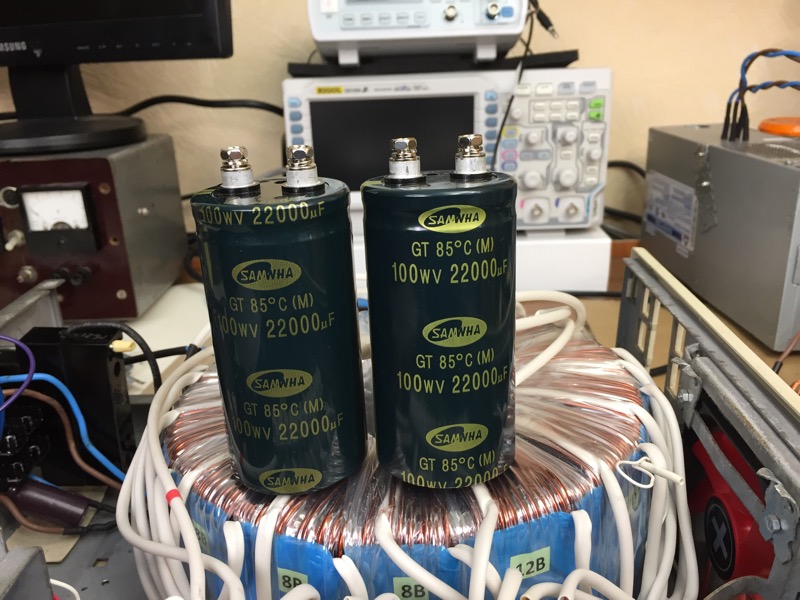

Вот приехали кондерчики

[Alex]


[Pelevin]

Вы раньше на подстанции не работали?

[Alex]

Вы раньше на подстанции не работали?

нееее

[Canny]


А конденсаторы мерял? Как по характеристикам ? Потому, что сейчас много подделок, особенно известных фирм.

[Alex]

Да, мерял. Все отлично.

[Alex]

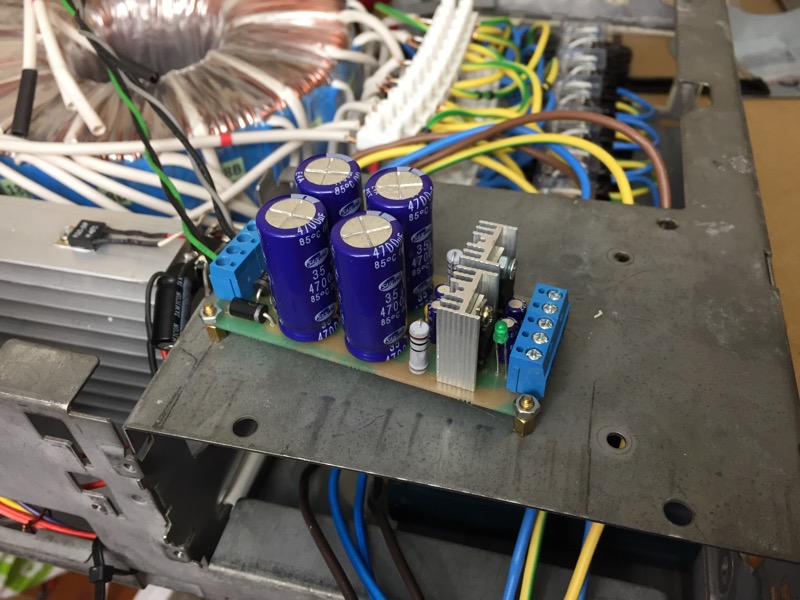

Дополнительное питание постоянка 2x15 или переменка 2x12 В


[Alex]

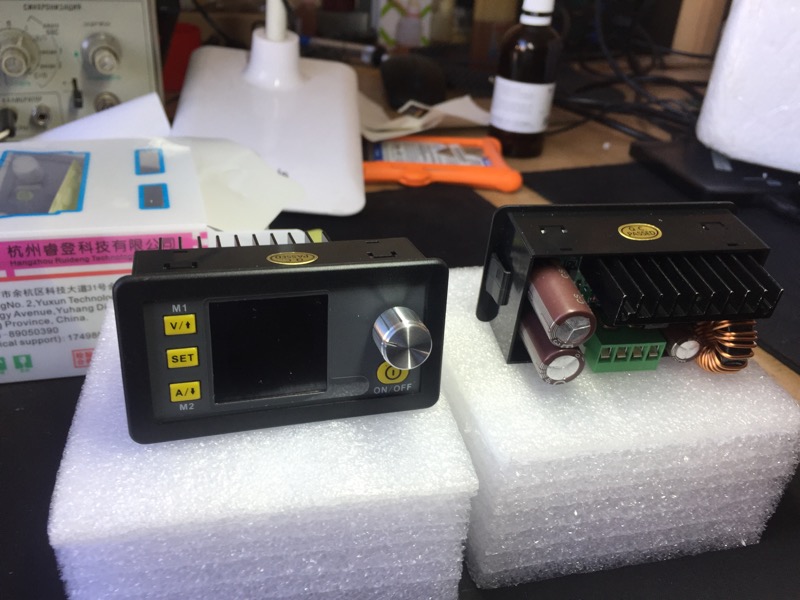

Приехали последние компоненты для блока питания
