Усилитель UPC2581V 150 Вт

[Alex]

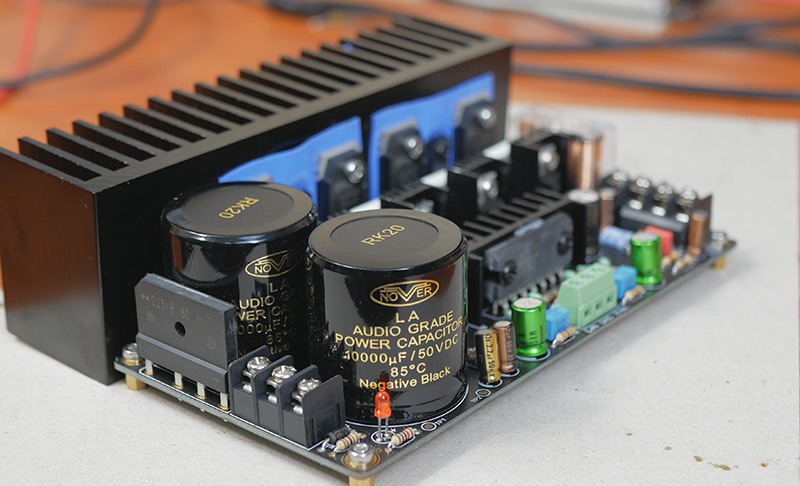

Прислали на тест китайскую платку UPC2581V 150 Вт


Китайцы обещают:

NEC UPC2581V простой и компактный дизайн, стабильные и надежные, высокопрофильные компоненты всей платы, звук прозрачный и прочный, UPC2581V - класс HiFi, разработанный NEC для Sony. -канальная ИС с передним приводом, все десятки тысяч усилителей Sony используются в этой интегральной схеме, которая использует классическую линию с низким уровнем искажений, включая два канала входного каскада и каскада усиления напряжения, без push-level легко получая звук качества HiFi и легко превосходя многие так называемые известные усилители.

Благодаря стабильному току покоя и сверхнизкой средней выходной мощности мы сделали специальные настройки для DIY, так что DIY больше не сложно. Даже если вы покупаете детали, начальный статический ток сварной платы составляет от 50 до 60 мА. Это может быть без отладки. Есть функцией защиты динамиков, чтобы защитить дорогие динамики.


Напряжение питания: от 18 В до 35 В переменки
Выходная мощность: макс. Выход 150 Вт + 150 Вт,


Немного позже будут тесты

[Alex]

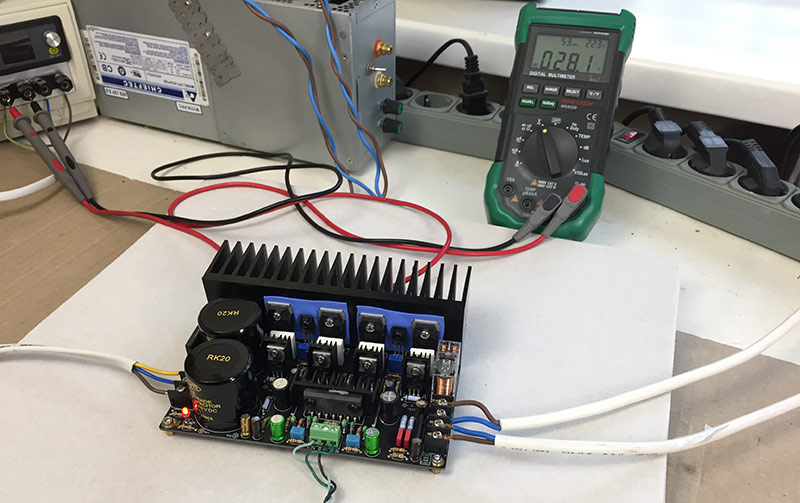

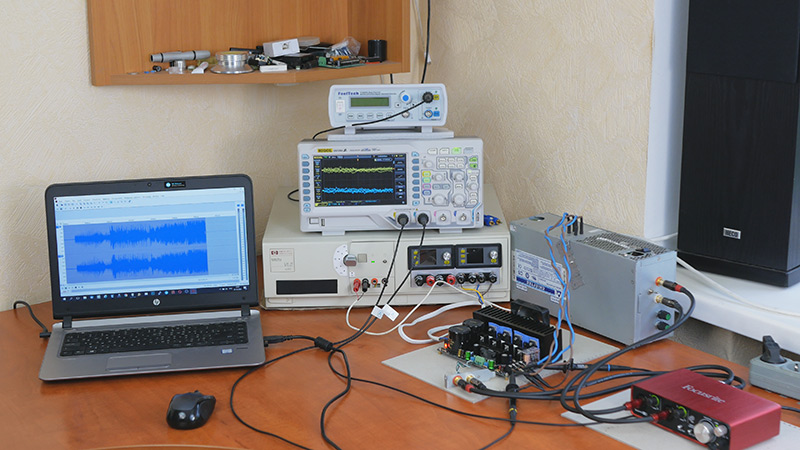

Включил послушать пусть поиграет, затем сделаю замеры. Напряжение питания будет около 30В думаю этого достаточно.


[Владимир Нск]

Как Вам звук? Что-то отзывы на Али прям восторженные. А то я скептик, да и настроение какое-то осенние... , но всё равно интересно( тем паче ,у ВАс есть с чем сравнивать). Черкните пару строк.

[Alex]

Я фоном слушал, пока не скажу, нужно в спойкойной обстановке, на днях отпишусь.

[Владимир Нск]

Обычно класс понятен сразу , если нет явных косяков, а бывает и так что распиареная "железяка" при дальнейшей эксплуатации вызывает растущее раздражение и отторжение , причём это может быть и "винтаж" и "Hi-End" и всё что угодно. У меня много чего было (кроме хорошего класса D), написал потому что единомышленников вне сети почти не осталось...

[Alex]

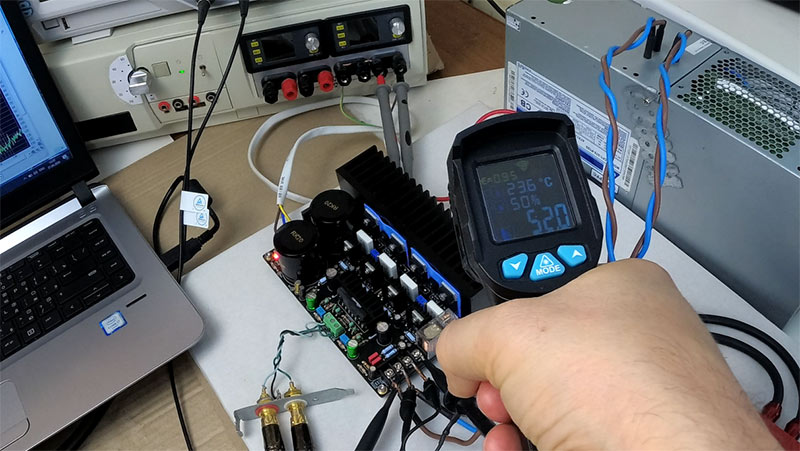

По поводу звука такая история, на небольшой громкости звук нормальный( это где-то до 10 ватт) при этом радиаторы нагреваются до 52 градусов. Дальше звук становится не очень, может перегрев . Добавлю воздушное охлажнение и продолжу замеры и прослушку.

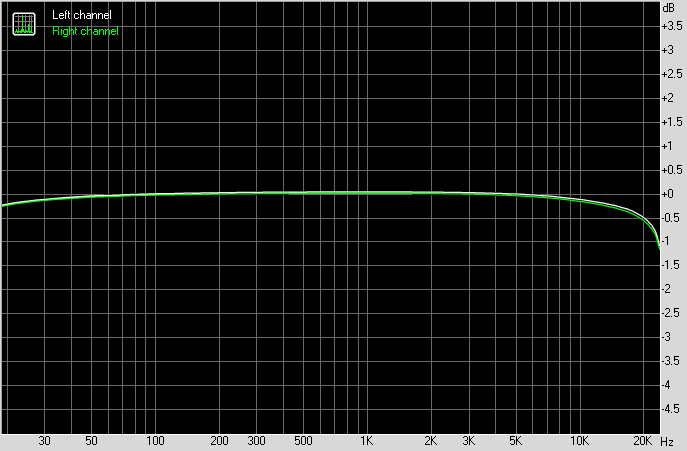

Ачх впринципе хорошая получается. Вот замеры на 8 ом

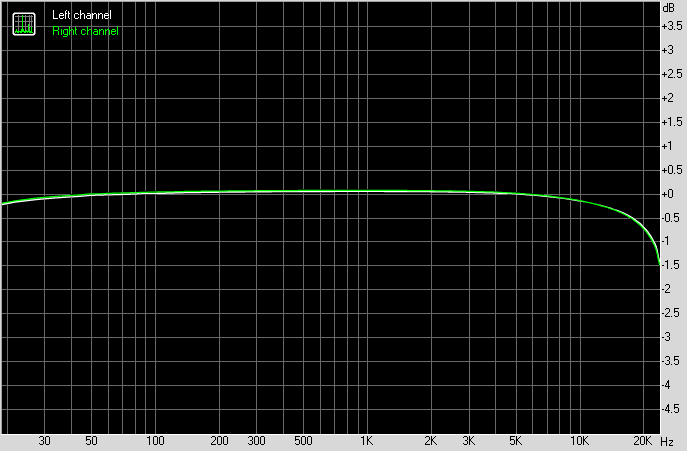

Это намерял на 4 Ом. Мощность при замерах около 5 Ватт


Разницы нет почти между 8 и 4 ом

А вот на 50 Ватт АЧХ становится вообще ровной


[Zed]

Я бы не ждал особых чудес от схемы, построенной на IC комбайне, который Sony ставил в бюджетные ресиверы. Лучше бы клон IRAUDAMP7S прислали для тестов...

[Alex]

Поиграюсь ещё с током покоя, там видно будет. Чудес конечно не жду это прислал подписчик, очень надеюсь, что транзисторы оригинал.

[lgedmitry]

Я бы не ждал особых чудес от схемы, построенной на IC комбайне, который Sony ставил в бюджетные ресиверы. Лучше бы клон IRAUDAMP7S прислали для тестов...

А как он, этот ираудамп7 - стоящая вещь, или нет? Я тут от нечего делать печатку под него развёл. И думаю: стоит ли её заказать, или лучше развести под tpa3255?

[Zed]

А как он, этот ираудамп7 - стоящая вещь, или нет? Я тут от нечего делать печатку под него развёл. И думаю: стоит ли её заказать, или лучше развести под tpa3255?

Ну по характеристикам от Infineon как бы неплох, но оригинал стоит 300$... а вот клон на 2 канала за 50$ с защитами акустики и пр., если транзисторы и драйверы оригиналы, то, ИМХО, очень даже должен быть неплох по цена/качество. Я бы себе не покупал ни iraudamp7 ни tpa3255, но тест бы посмотрел)

[Alex]

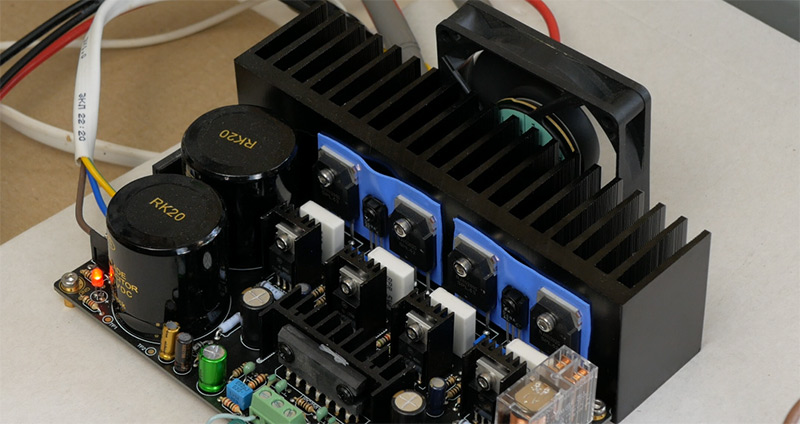

Ток покоя выставил 60МА, как написано в инструкции и прикрутил кулер к радиатору. Посмотрим что покажет дальше.

[Alex]

Без доп охлаждения перегрев гарантирован

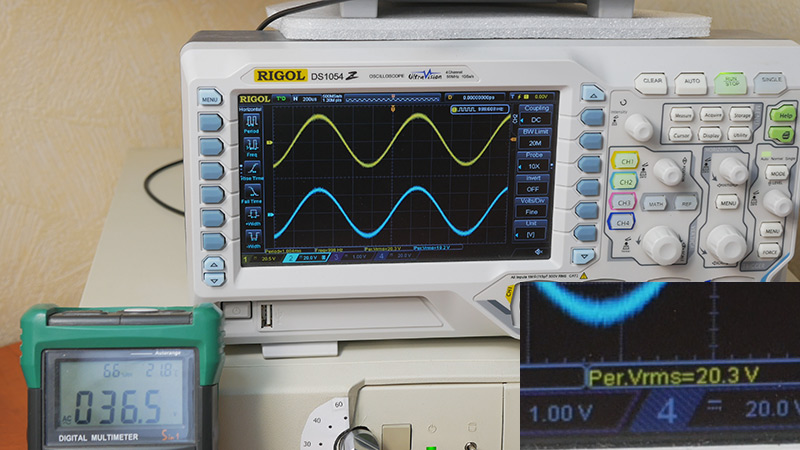

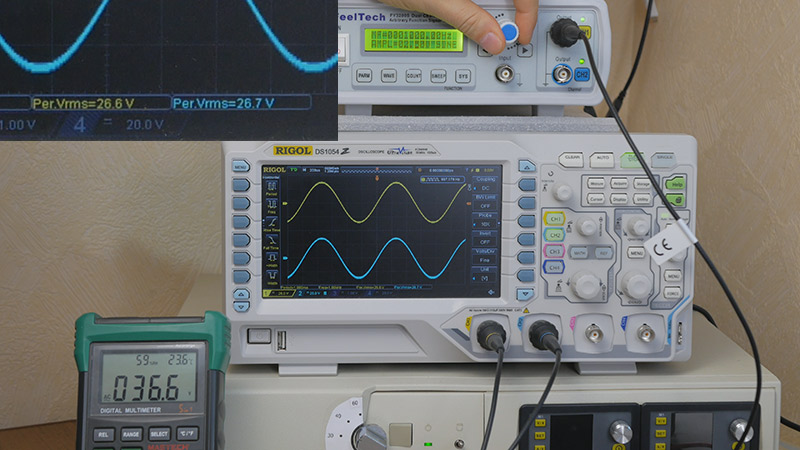

По мощности дал максимальное питание переменку 2*36,6 и получил 88 Вт на 8 Ом. На 4 Ом пока на максималке тестить не буду, страшновато.


Страх поборол, вот тест))) На 4 Ом получается мощность 100 Вт при питании 36.5В


[Alex]

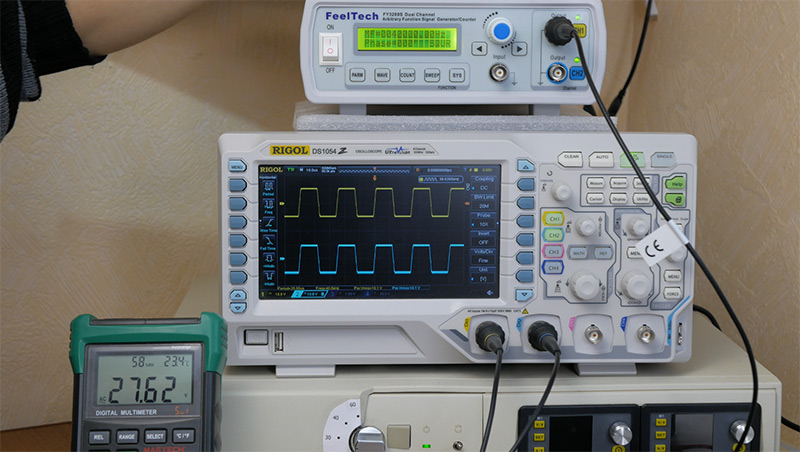

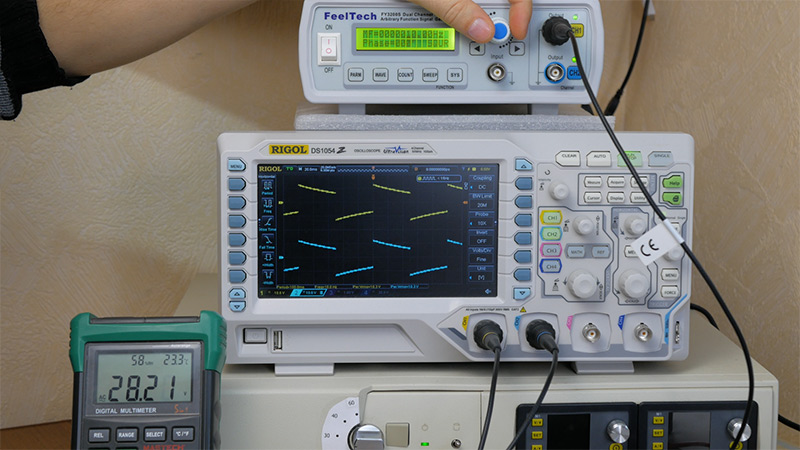

Меандр на 40000Гц


Меандр на 10 ГЦ


так неплохо получилось, разницы 4Ом или 8Ом практически нет

[Canny]

Нормальный такой запас!

[IT-Prof]

На 4 Ом пока на максималке тестить не буду, страшновато.

Питание 36.6 это здоровое питание а если серьезно это постоянка гдето 2*50 Вольт на 4 Ом может и даст 150 Вт., на радиаторе сэкономили китайцы конкретно, но воздушное выручит. Страшновато из-за транзисторов я так понимаю?

[paramon]

Для дома в общем-то неплохо. А по звучанию как ?

[Alex]


По звуку скажу так, звук не плохой, но на любителя, звук чем-то похож на советские усилки типа одиссея 001. Фона нет, шипение на высоких небольшое. Здесь нужно самому слушать и решать, прослушивал на Heco Victa Prime 702. При питании 30В и охлаждении кулером, подключив его через термо реле, можно слушать. Записываю с него музыку напрямую, что бы можно было хоть как-то оценить.

[Alex]

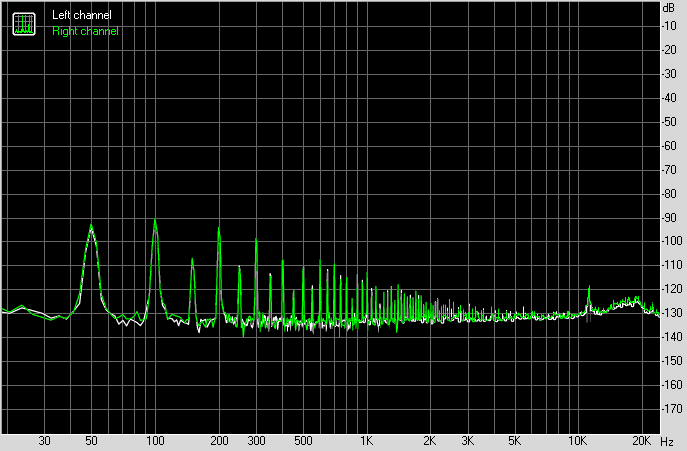

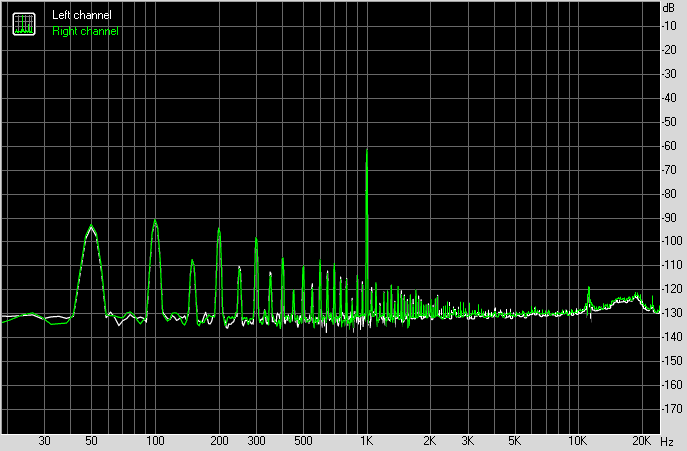

Уровень шума пролазит 50 и 100 Гц, но учитывая, что все не в корпусе то норм.

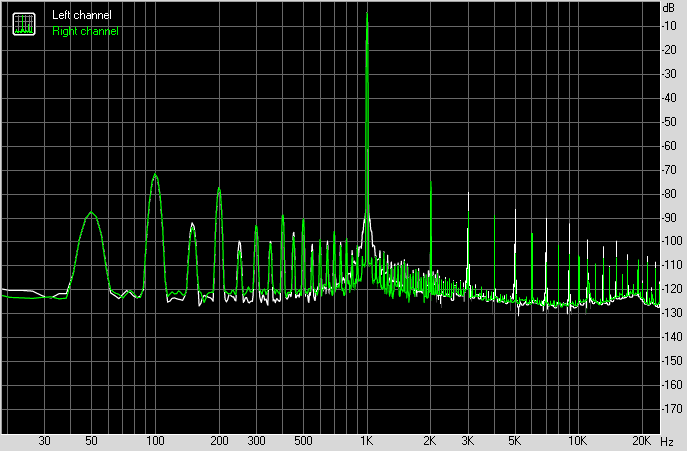

Гармонические искажения


Интермодуляционные искажения

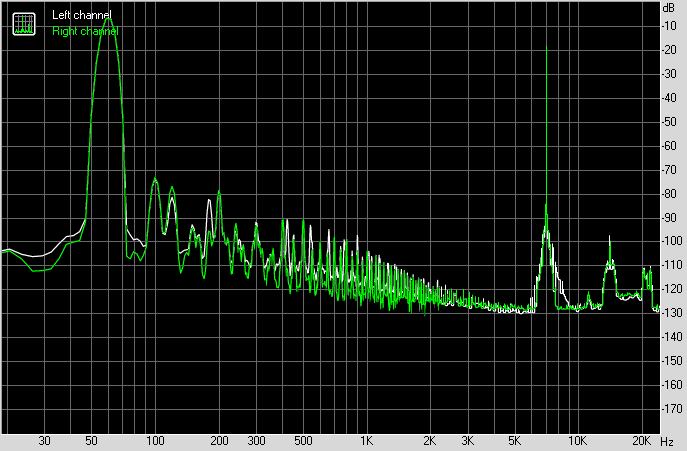

Динамический диапазон


[Alex]

phpBB [media]

[Ilia sergeevich]

Добрый день. Купил такой усилок. Играет отлично. Но кажется переборщил с напряжением. И сейчас он играет но явно с пердежом и искажениями. При увеличении громкости очень сильно растет потребление. Что могло выйти из строя…? Микруха или транзисторы. Помогите пожалуйста советом.

[IT-Prof]

Приветствую, чем питаете и каким напряжением? Как подключили? Что подаёте на вход?

[Ilia sergeevich]

Питаю переменкой 2*24 На таком напряжении работало нормально но хотелось больше. Подал 2*36 уселок конечно поработал немного и вдруг резкое потребление от сети 150 ватт. На вход обычная музыка

[Alex]

Если бы вышли из строя выходные транзисторы сработала бы защита, чего может хрепеть трудно угадать а какую вы используете акустику и что происходит если вернуть питание 24 вольта на место?

[Ilia sergeevich]

25ас-109. Напряжение вернул обратно 24в не чего не изменилось

[Alex]

А вы подстроечные резистроы не трогали случайно? 36 вольт питание это впритык, но сгореть не должно было ничего в усилке.

[Ilia sergeevich]

Когда купил настроил как было сказано в инструкции 15mv. Работал он довольно хорошо на протяжении 3х месяцев. Трансформатор сам мотал сделал 2 обмотки 2*24 и 2*36 все отлично работало. Сейчас даже на малой громкости видно что идёт как бы перегруз диод питания сильно пригасает. Подскажите что делать куда посмотреть. Есть мысли вместо колонок цепануть резисторы и осликом проверить что на выходе а на вход подать синус?

[Ilia sergeevich]

Проверил уселок на резисторы 4 ома. Питание 24в. На вход синус 1кгц осликом на выходе чистый синус около 17в амплитуда. Оба канала в порядке. Померил сопротивление акустики и вот оно. На одной колонке 5ом как положено а на другой 1.2 ом это косяк. Буду вскрывать акустику мерить головки.

[Ilia sergeevich]

Отсюда и дикий жор по ваттам из сети

[Alex]

Мощность вашей акустики слабая для этого усилителя

[Ilia sergeevich]

Конечно слабая 25ватт. Разобрал колонку нч катуха поплавилась и головка низкочастотная в коротком. Ребята уселок мощь колонки только жечь им. Кстати у кого есть такой уселок сколько потребляет из сети на сопротивление 4ом. ?
