Усилитель D класса на базе плат 2_062 S_AUDIO от Alex

[Alex]

Протестирую на максимальную мощность и соберу усилитель на базе плат 2_062.

Документация на плату 2_062

HB 2_06x.pdf

(1.83 МБ) 246 скачиваний

[Alex]

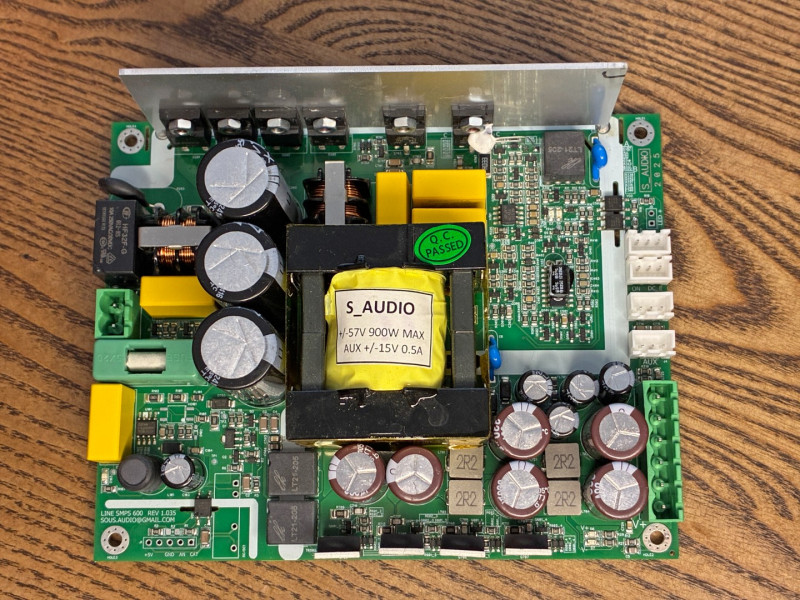

Буду использовать блок питания +/- 57V 900W, для максимальной мощности усилителя.
Цена блока $66

Документация на блок питания

LINE SMPS 600(900).pdf

(1.3 МБ) 168 скачиваний

[Alex]

[drmodd]

Буду использовать блок питания +/- 57V 900W, для максимальной мощности усилителя.

Соседи вешайтесь, падонки!

[Sous]

Спасибо за тему

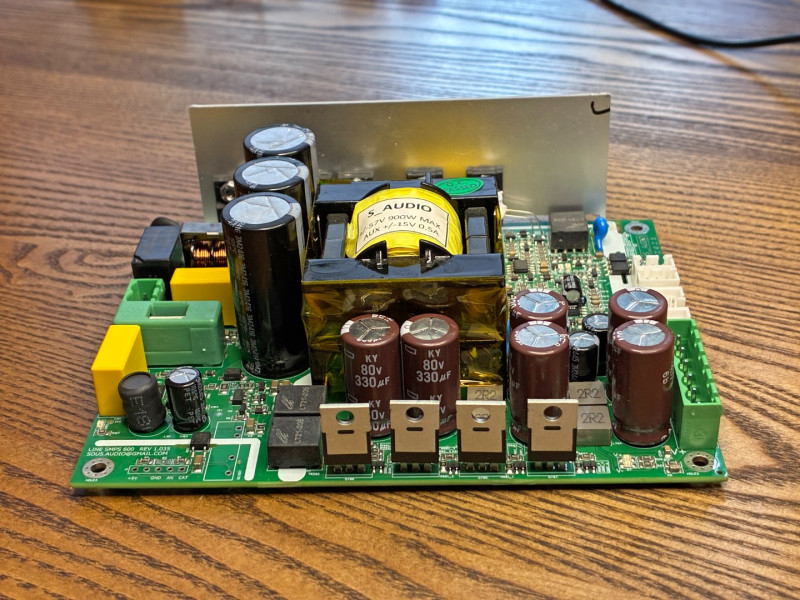

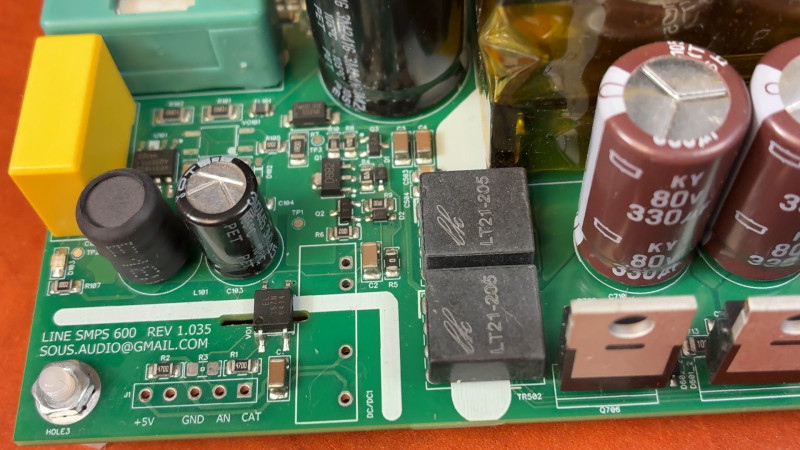

Александр будет тестировать новую версию блока питания. Заменил дежурный источник, чтобы блок не пищал в момент вкл и выкл.
Таких блоков пока сделано 25 штук. бонусом чуть лучше КПД на ХХ.

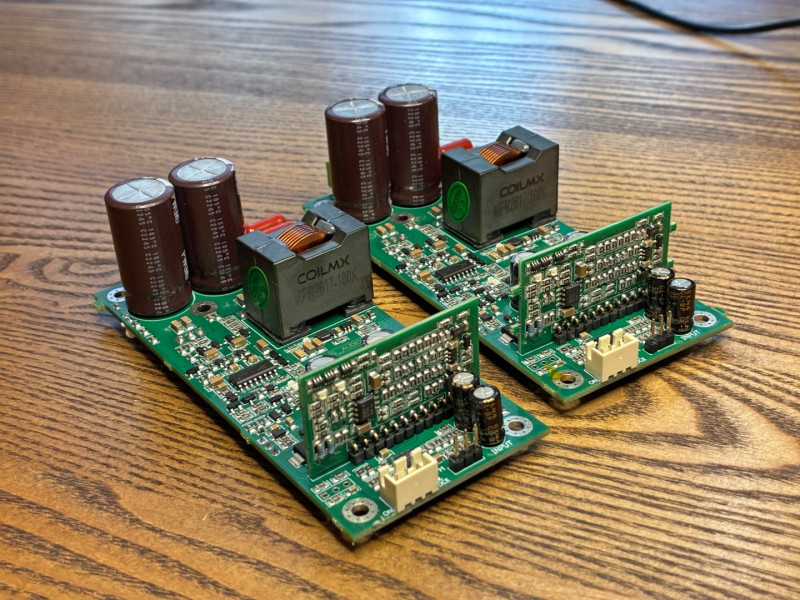

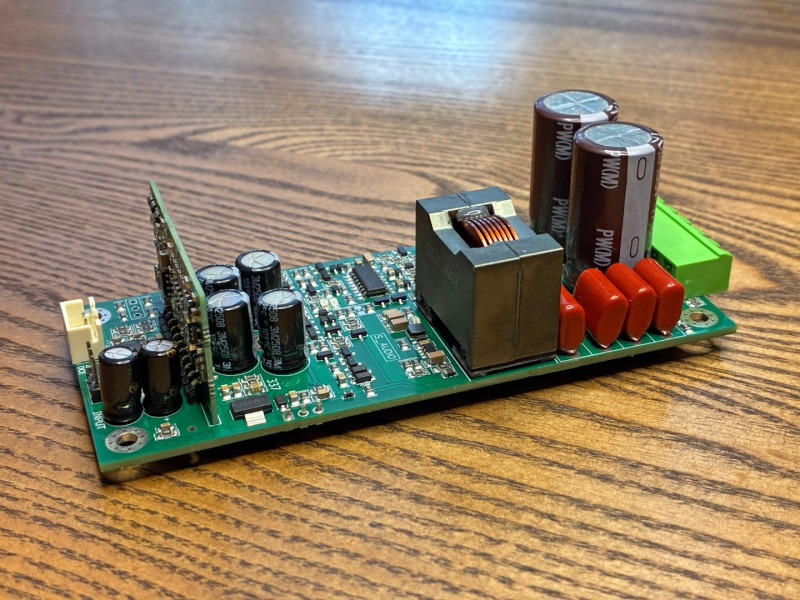

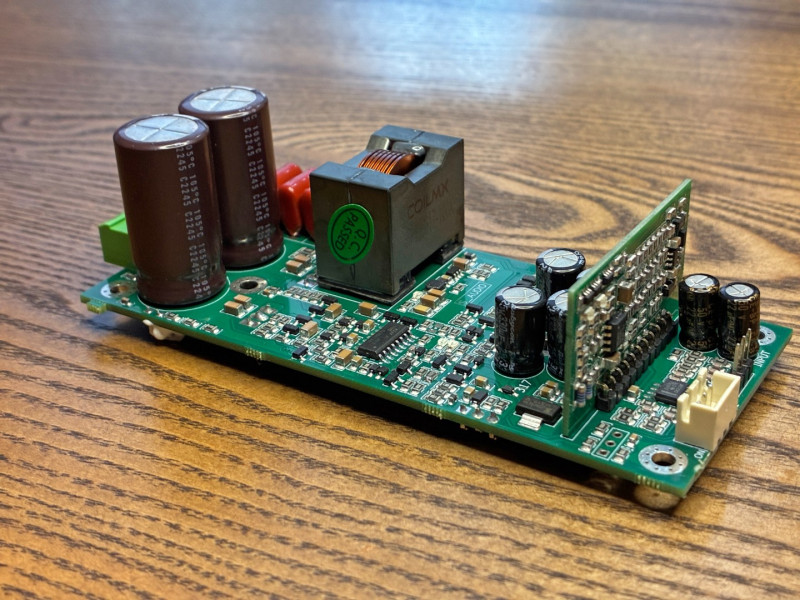

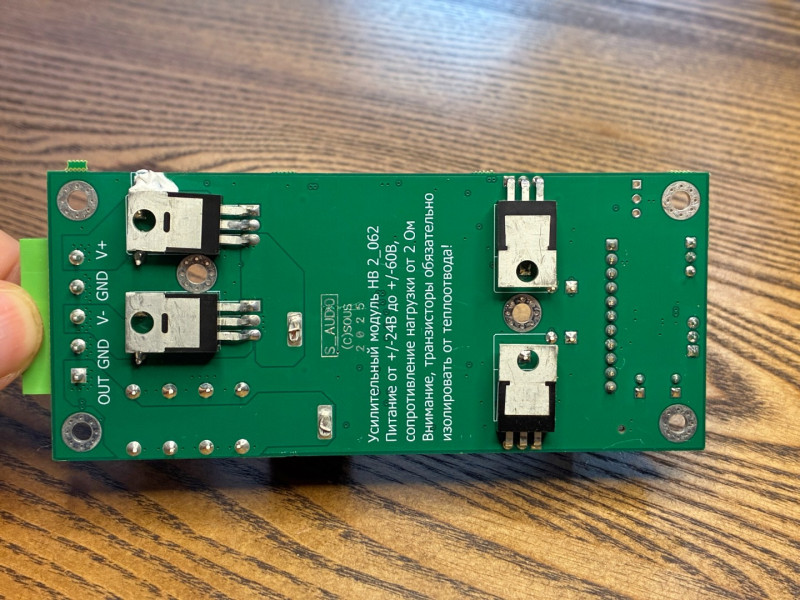

Плата 2_062 - модернизированная 2_061:
- заменил силовой дроссель (немного меньше греется и удобнее в плане трассировки);
- добавил светодиод перегрузки по току;
- разместил конвертер питания драйвера на основной плате (раньше был субмодулем);
- добавил коннектор "EXT", на него выведен вход управлением включения и выход аварии по постоянному напряжению питания. Совместимость с блоком питания , можно использовать прямой шлейф для сигналов управления;
- чуть перенастроил время переключения выходных транзисторов;
- применил SMD стабилизаторы питания ОУ вместо трухольных;
- на 7-10% поднял порог защиты по току;
- уменьшил Ку до 26,8дБ;
- увеличил частоту осцилляции ХХ до 500к.

Геометрические размеры не изменились.

[Ivy]

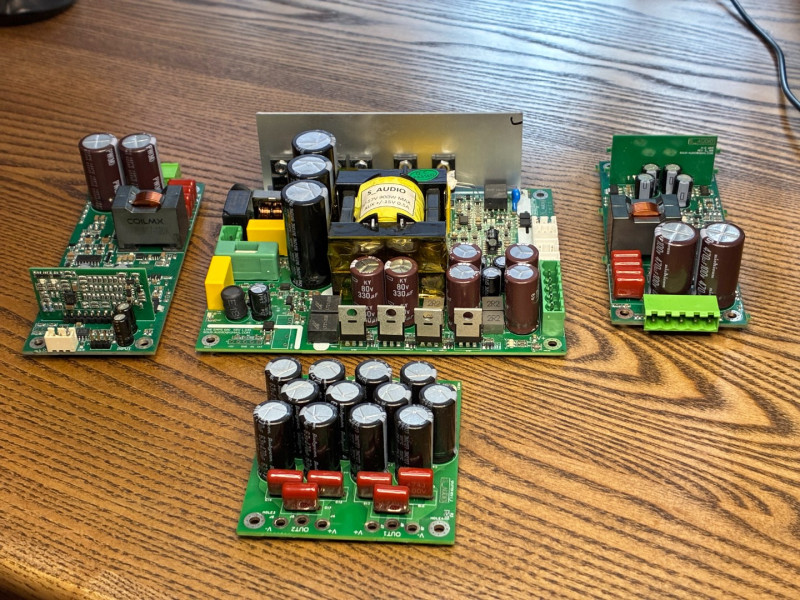

А эта платка с доп. банками по питанию действительно нужна? Интересно будет посмотреть разницу с ней и без.

[Sous]

Платка с конденсаторами делалась для дешёвых китайских блоков, где нет lc прежде всего. А конденсаторы там бонусом

[Alex]

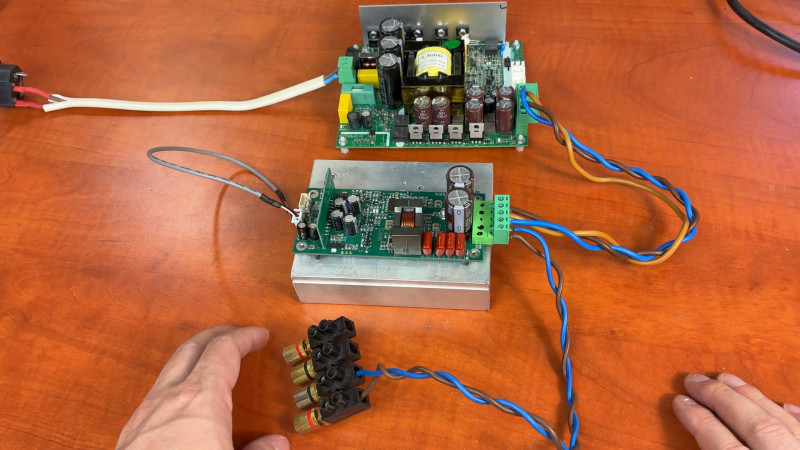

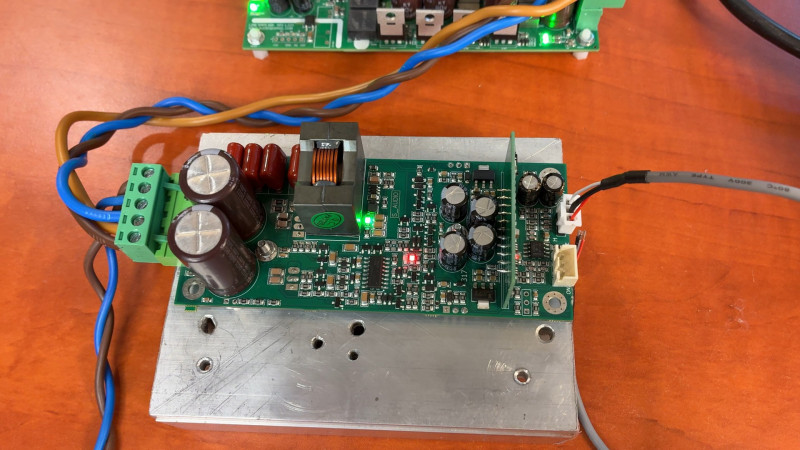

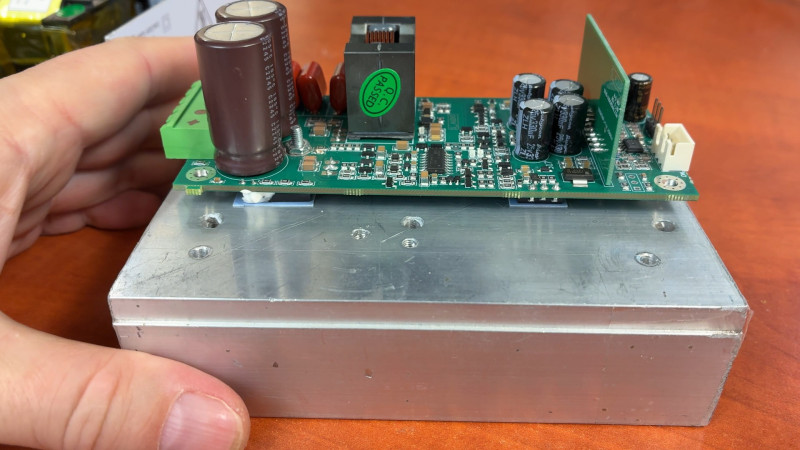

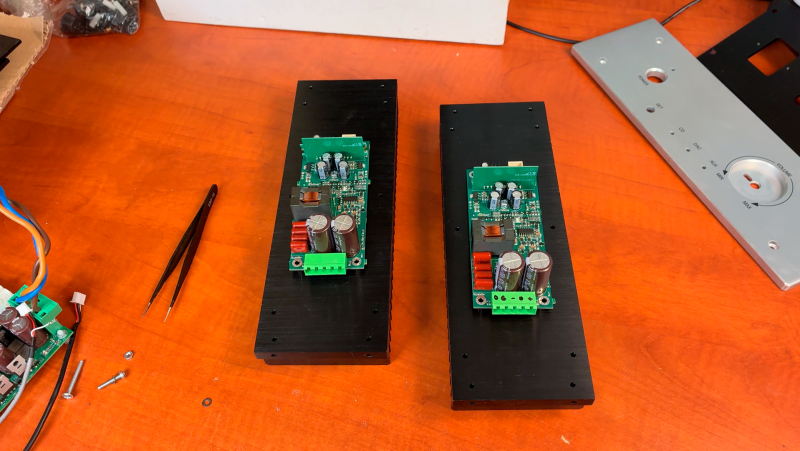

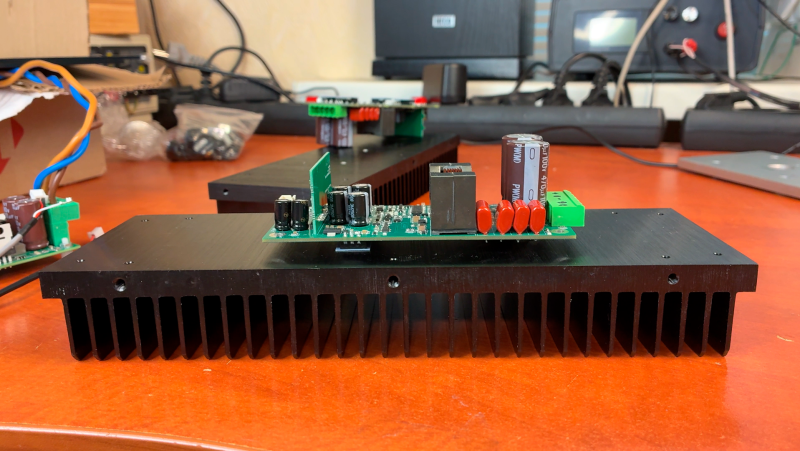

Собрал на тестовом радиаторе, посмотрим что будет выдавать.

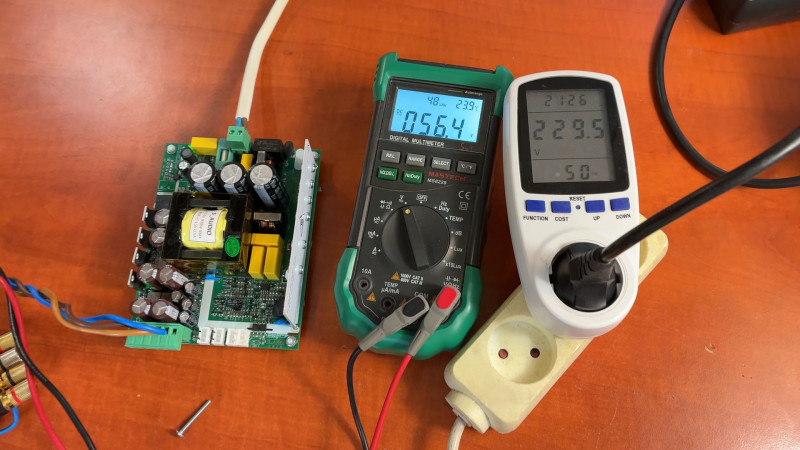

Блок питания не стабилизированый, вот результаты выходного напряженя при входном напряжении 230В

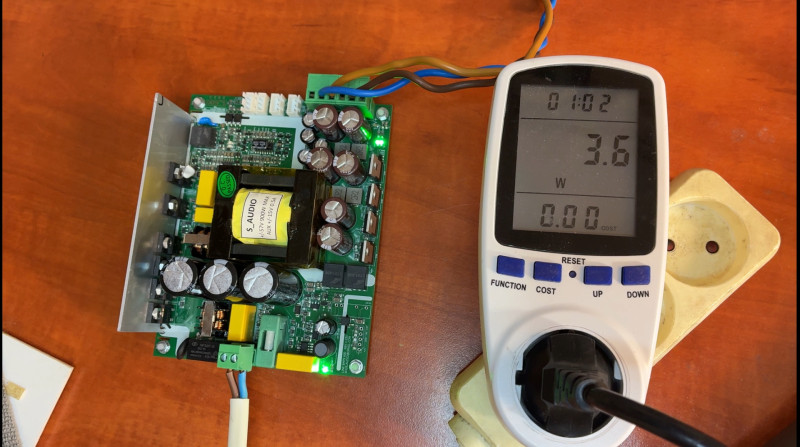

Холостой ход блока питания

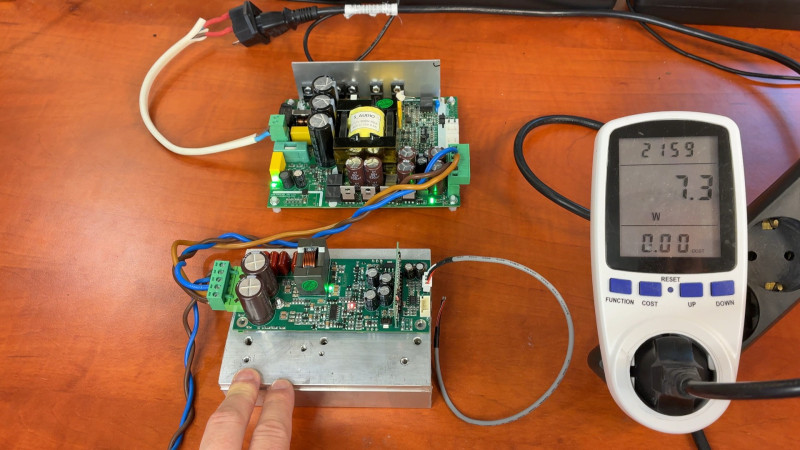

Также замерял потребление одного модуля с блоком питания.

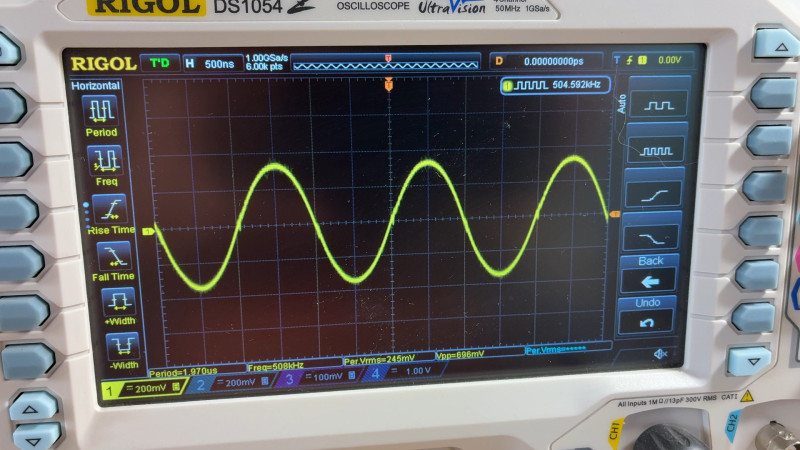

Несущая частота 504 kHz

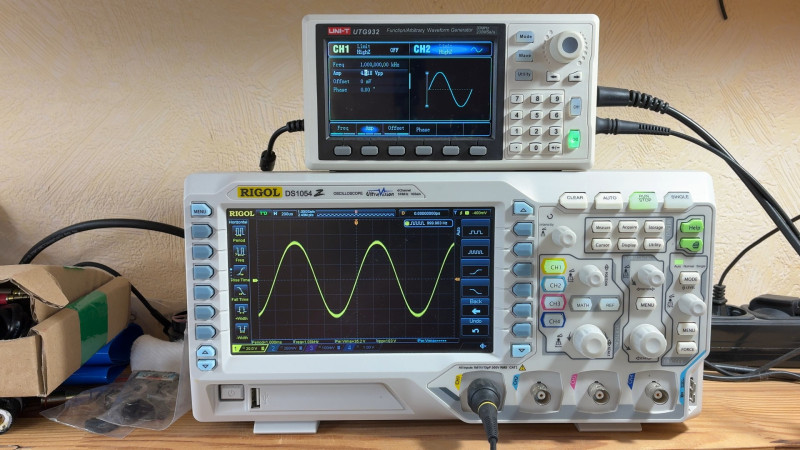

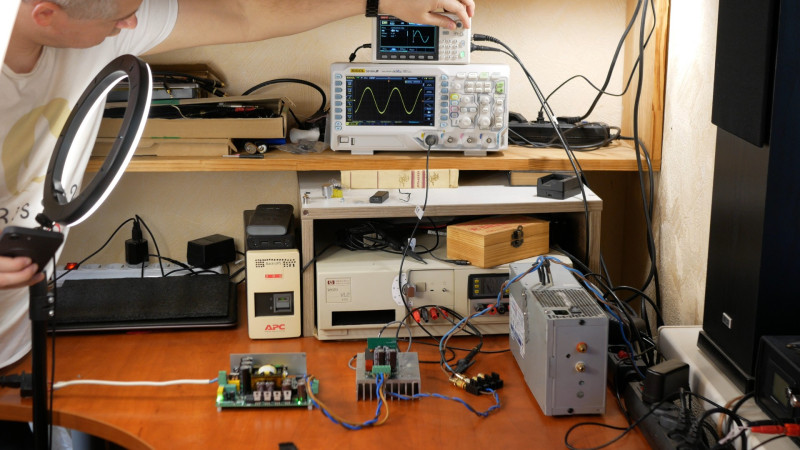

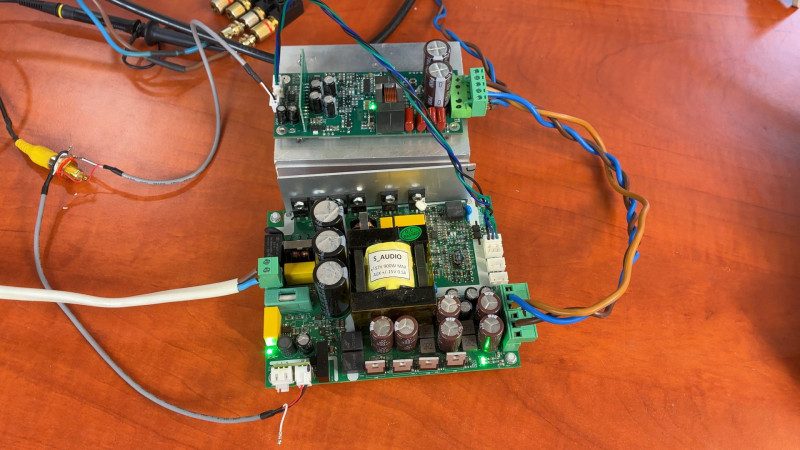

Делаем замеры мощности

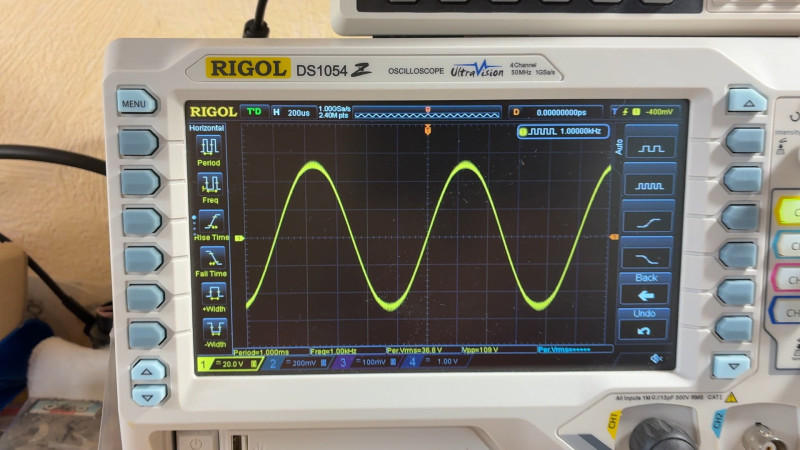

Нагрузка 4 Ом на выходе 35В (306 Вт)

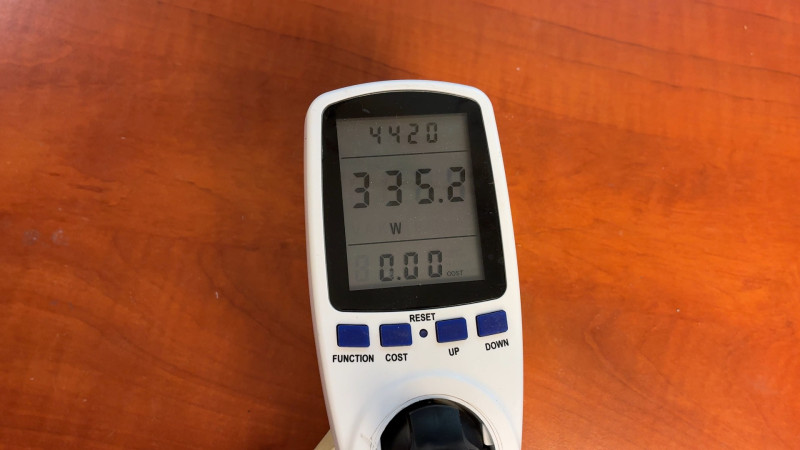

Потребление с розетки 335Вт при мощности на выходе 306 Вт

Нагрузка 8 Ом на выходе 36.8В (169 Вт)


Мощность выдает легко и нет большого нагрева ни модуля усилителя ни блока питания.

[Alex]

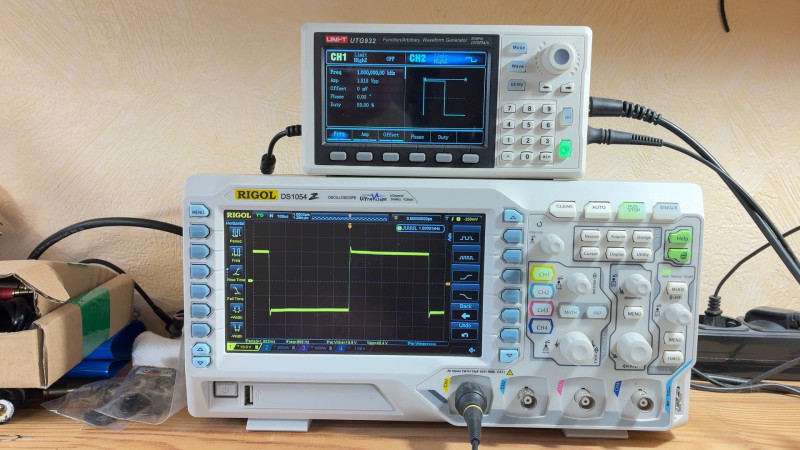

Меандр на 1 kHz с нагрузкой 4 Ом.

[Sous]

прикольно, КПД выше 90%

[Alex]

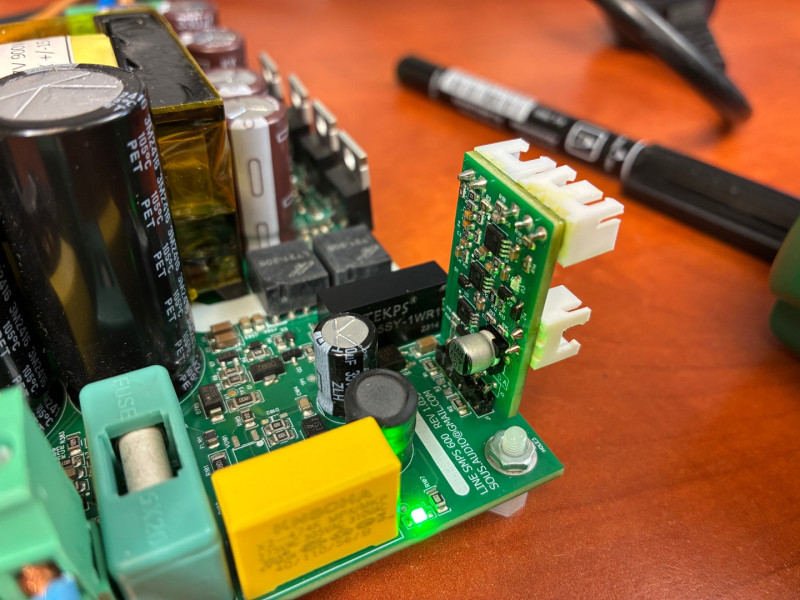

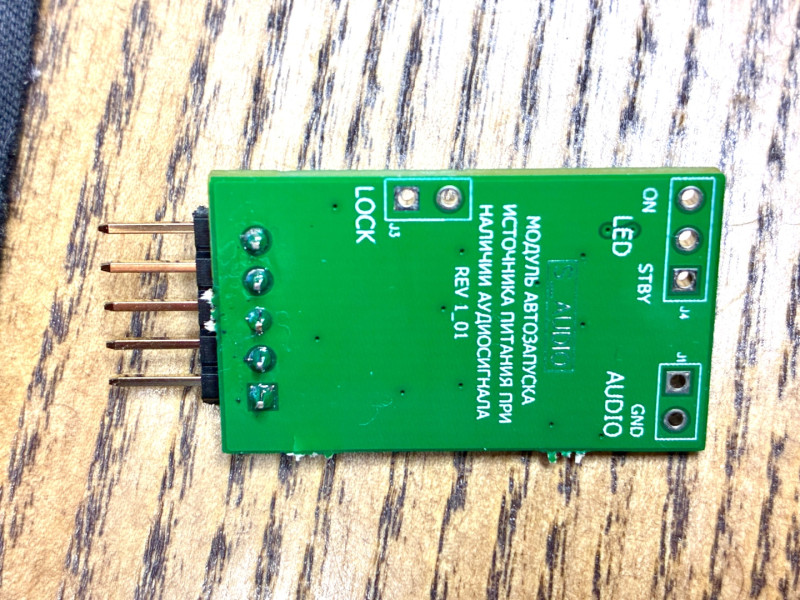

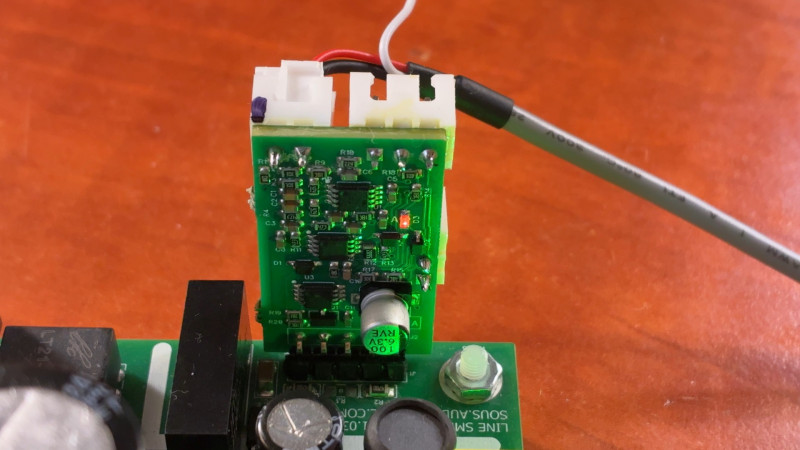

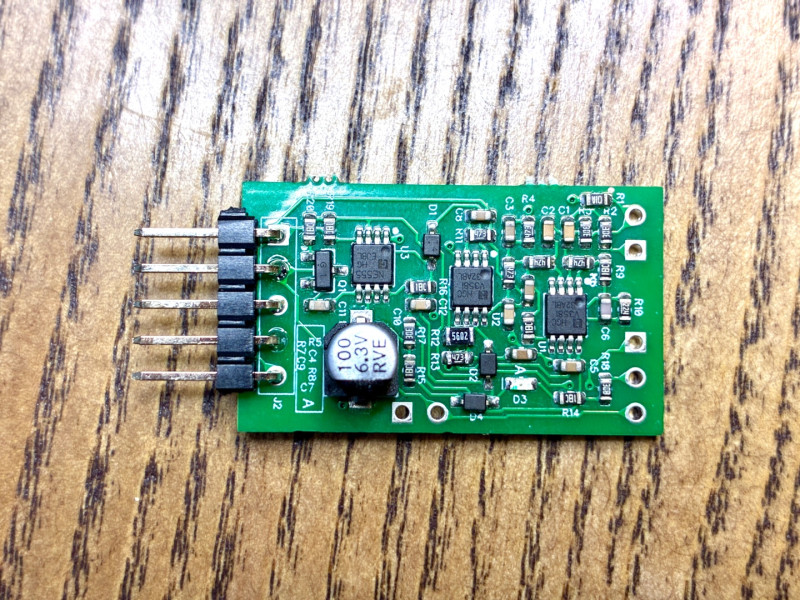

Платка автозапуска блока питания при наличии музыкального сигнала.
Решил добавить, удобная штука и полезная, потому, что я могу забыть выключить усилитель и он сутками работает.
Идет как дополнение к этому блоку питания, цена $9

[Alex]

Платка работает. При включении блок запускается в обычном режиме. Если в течение примерно 4 минут не поступает звукового сигнала, блок переходит в режим ожидания и отключает плату усилителя. Как только появляется звук, блок снова возвращается в рабочий режим.

[Вася-Пупкин]

Алекс, доброго, по замерам как бы все предсказуемо и понятно, как Ваше мнение о звуке на новых версиях плат?

[Alex]

Я еще не слушал звук, нужно собрать усилитель

[Вася-Пупкин]

Блин, а я жду как раз вердикта от Вас по звучанию, я вот заморочился и таки мы с ребятами из Дас хауса слушали все что у меня есть с разными микрушками на входе и о да, есть нюансы, на ультра я везде заменил стандартные мелкосхемы на опа 2211, на одной из версий которые Юра прислал ( к Юрию никаких претензий, он их не изготавливает и как поведут себя в том или ином включении знать не может ) стояли вообще опа 1612 но блин по звуку получили на низких частотах возбуд какой-то и гул. После замены мелкосхем все пришло в норму.

[Sous]

По замерам тоже интересно, я еще не измерял все досконально.

[Sous]

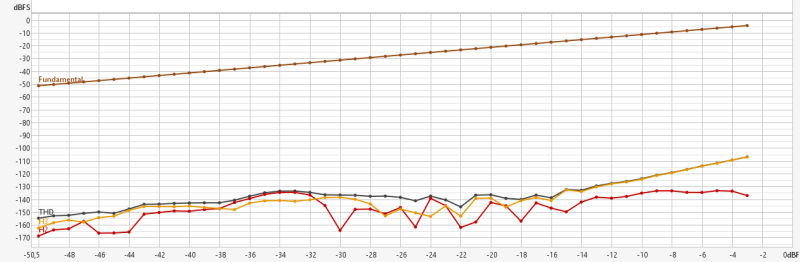

Вот что вышло:

Нагрузка 4 Ом,питание L_SMPS600_53, макс уровень -3дБ, 175Вт

[Alex]

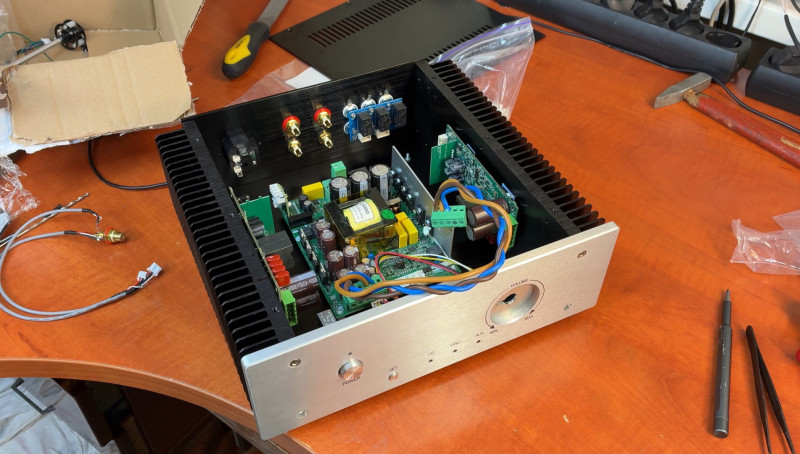

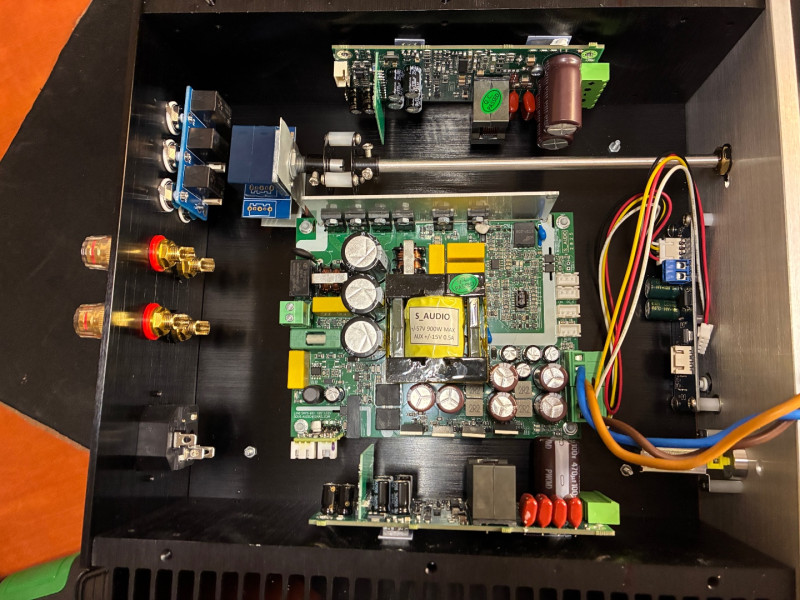

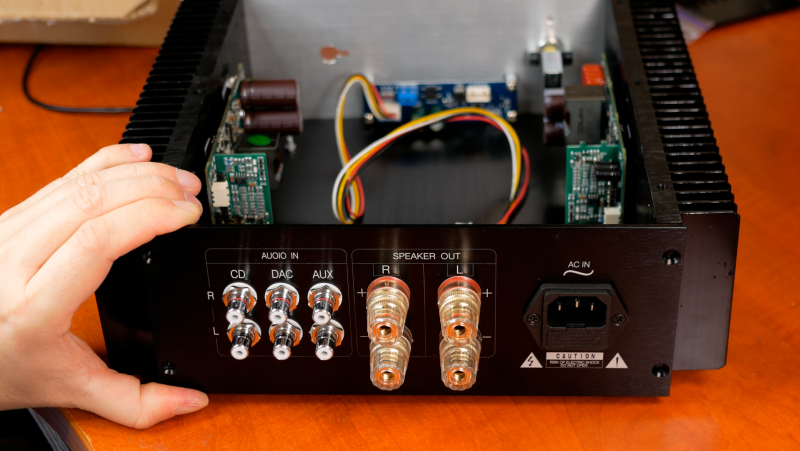

Все детальки уже приехали, вот потихоньку собираю усилитель. Должно получиться отлично.

[uriy]

Красивый корпус. Сколько стоит?

[Alex]

На али покупал за $87, сейчас там уже нет его.

[Вася-Пупкин]

Отлично у вас все получилось.

[Sous]

Готовится к выпуску обновленная схема автозапуска, для увеличения диапазона срабатывания.

[Alex]

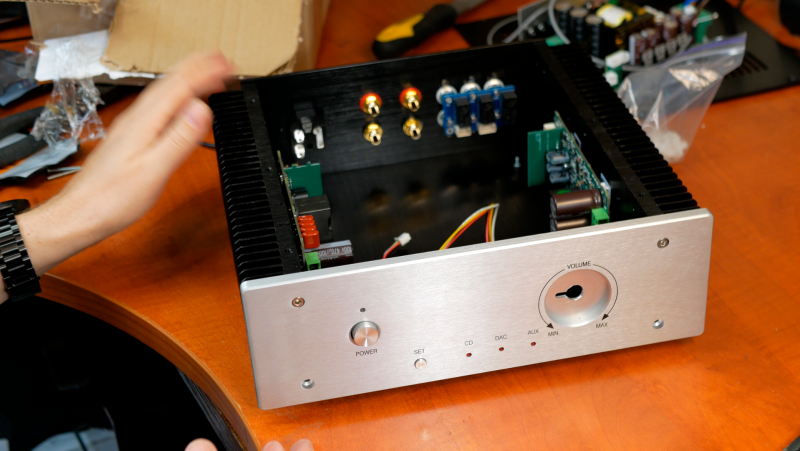

Громкость регулируем правильно

[alexh]

Alex, не томите ))))
Очень интересно посмотреть Ваш обзор!

[Вася-Пупкин]

Alex, выдерживает и усилитель и нас, готовит так сказать к чему-то новому и неожиданному ))
