Усилитель А класса JLH2003

[IT-Prof]

Думаю на слух, одновременно правой и левой рукой, что очень неудобно.

[Starky]

Вот пара моноблоков JLH1969 по классической схеме, так трансформаторы я ставил в кожухи. чтоб не так морочиться с их размещением

а можно узнать, как Вы на этих моноблоках громкость прибавляете или убавляете синхронно в обоих каналах?

а на самом деле я громкость регулирую предом, а корпуса были с фрезеровкой под ручку... зато не нужен регулятор баланса...

это корпуса из толстого алюминия и там большой радиатор

[Alex]

Внезапно

[Starky]

Внезапно

поясни?

[Alex]

ну оказалось простое решение, регулировка на цапе а тут левой правой

[Starky]

ну оказалось простое решение, регулировка на цапе а тут левой правой

Я - ортодос. на ЦАПе всегда максимум. громкость на предусилителе. а оконечники тоже на максимум (если есть регулировка и нет разбаланса по каналам)

кстати. у меня не JLH2003 а практически классический JLH1969 оптимизированный на нагрузку 6Ом. платы самодельные. китая нет
в каждом блоке тороидальный транс в кожухе

ток покоя 1.2А
напряжение питания 27В
в паузе тишина
при включении тишина

вот надо пред с селектором делать.

[Alex]

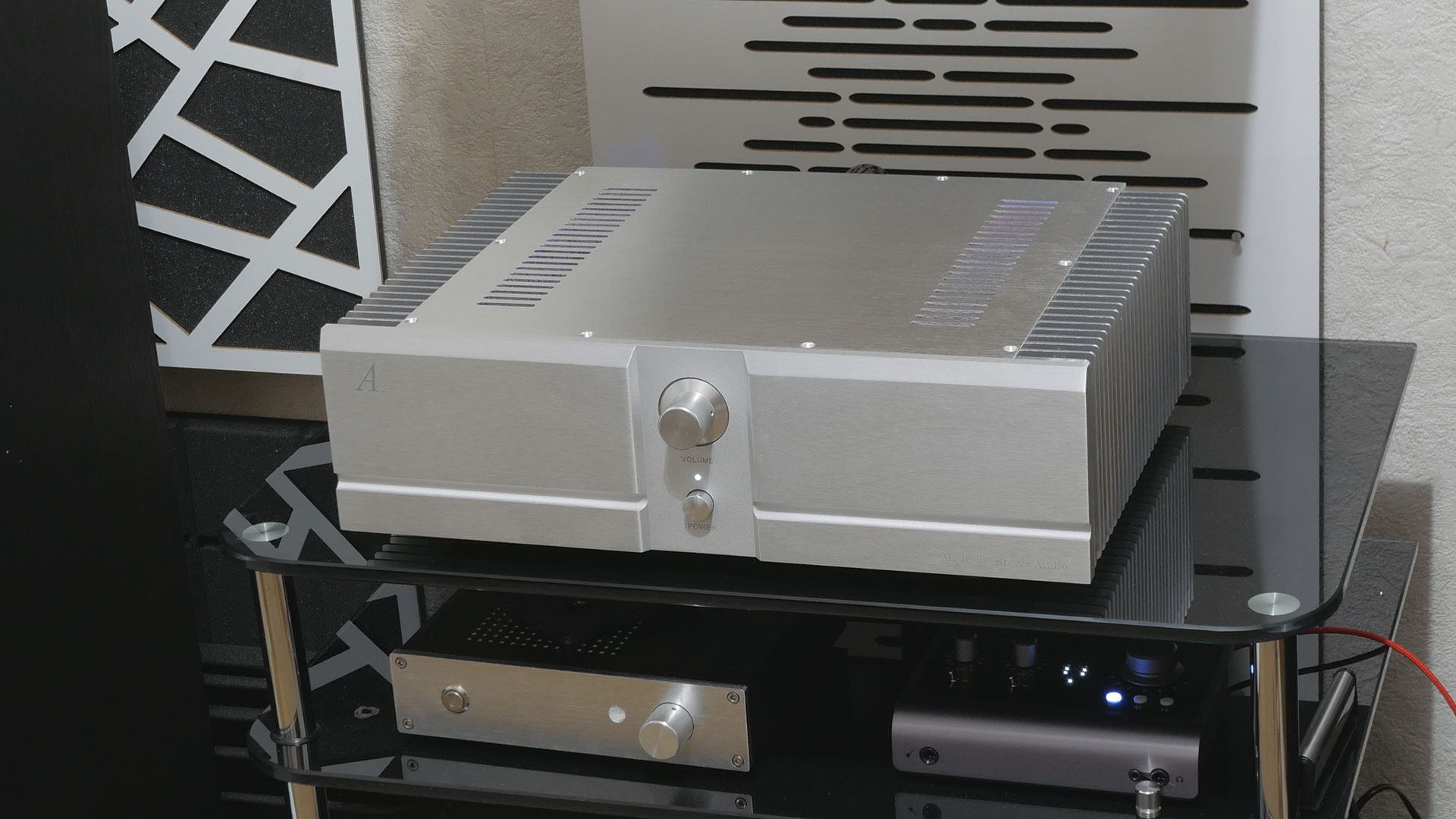

Сейчас похолодало, слушаю усилитель больше недели, вечерами, есть в нем что-то! Горячий, тяжелый (примерно 16 кг) и звучащий.

[Sid]

Знающие люди советуют брать анодированный. Легче обрабатывается, и, как минимум, уголки, более качественные.
Без покрытия есть неровности, приходится шлифовать.

"Знающие люди" над Вами пошутили: анодное покрытие к неровностям и лёгкости обработки не имеет никакого отношения: это искусственная оксидная плёнка, толщиной несколько микрон, защищающая поверхность алюминия от дальнейшего окислительного процесса.

[Alex]

Так и есть и кстати окисление без покрытия происходит неравномерно, поэтому вид со временем будет некрасивый.

[Alex]


Окончательные замеры готового усилителя на нагрузке 8Ом. При таких характеристиках я доволен звуком, возможно еще добавлю CRC фильтр и успокоюсь на какое то время.

1.2 Вт https://v-mire.net/wp-content/RMAA/JLH2 ... 20ASIO.htm
4.5 Вт https://v-mire.net/wp-content/RMAA/JLH2 ... 20ASIO.htm
10 Вт https://v-mire.net/wp-content/RMAA/JLH2 ... 20ASIO.htm

===================================================================================================
Список компонетнов усилителя JLH2003

Трансформатор 2 шт (ТТ250ВА 220\ 2*15В (8А), 2*12В (0,5А)) - $60
Конденсаторы SAMWHA 47000mkf 8шт. - $37
Плата питания 2 шт. - $7.39
Платы усилителя 2 шт -$52
Плавный пуск -$11.31
Транзисторы 2N3055 -$10
Корпус -$260
Регулятор Никтитна - $10
Защита АС - $20
Мелочи всякие - $8
RCA 2шт. - $2

[VladimirG]

Кстати, спонтанно возникла мысль для улучшения Худа, поскольку он все еще довольно популярен (может это кто-то уже сделал). Сделать второй симметричный усилитель на минус питание, заменив соответствующие транзисторы на комплементарные (прийдется повозиться с точным подбором компонентов).
Это будет мостовой Худ. Все затраты вырастут в 2 раза, средняя выделяемая мощность тоже будет больше в 2 раза, а полезная вырастет в 4 раза, кроме того, сильно уменьшатся из-за симметрии наводки (50 Гц и гармоники), что тоже позитив.

[Alex]

Идея интересная, при этом я думаю если очень постараться, то даже этот вариант можно значительно улучшить.
Кстати заметил на корпус для Худа очень большая скидка, сегодня стоит $130 всего(в чем подвох?).

[VladimirG]

Думаю, что основные траты это корпус и питание (транс взять соответственно большей мощности), поэтому вторая плата будет не очень большой добавкой к стоимости. Но это для энтузиастов.

[Alex]

Да, когда собираешь для себя, обычно цены не останавливают))

[VladimirG]

Может, кто-то и сподобится.

[lgedmitry]

Кстати, спонтанно возникла мысль для улучшения Худа, поскольку он все еще довольно популярен (может это кто-то уже сделал). Сделать второй симметричный усилитель на минус питание, заменив соответствующие транзисторы на комплементарные (прийдется повозиться с точным подбором компонентов).
Это будет мостовой Худ. Все затраты вырастут в 2 раза, средняя выделяемая мощность тоже будет больше в 2 раза, а полезная вырастет в 4 раза, кроме того, сильно уменьшатся из-за симметрии наводки (50 Гц и гармоники), что тоже позитив.

Не знаю, почему на минус. Но если ж на минус - то динамики через кондёры подключать придётся.
О удвоениии и учетверении: хренушки! Физику не обманешь. Мост выдаёт в нагрузку двойной ток, по сравнению с немостом. Соответственно, и ток покоя надо будет вдвое задрать. Итого: то же самое учетверение потребляемой мощности, что и выходноц

[lgedmitry]

У меня вот тоже мысль спонтанная: а зачем вообще Худа строить? Сделать вч-секцию от моего биампа - и все дела!
Напряжение чуть больше.
Отдаваемый в нагрузку ток - тоже чуть больше.
Кг так же упирается в мой 16-битный ацп на материнке компа.
Слушать тоже вполне себе комфортно.
Количество деталей также коррелирует.
Ну разве ток покоя: 100мА против 1500 - зимой особо не погреешься.

[Alex]

Ну разве ток покоя: 100мА против 1500 - зимой особо не погреешься.

Ну вот же!

[Starky]

Идея интересная, при этом я думаю если очень постараться, то даже этот вариант можно значительно улучшить.
Кстати заметил на корпус для Худа очень большая скидка, сегодня стоит $130 всего(в чем подвох?).

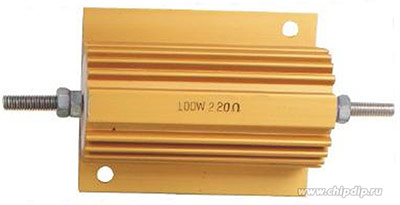

С удовольствием иногда смотрю ваши видео... все так аккуратно... но все время ловлю себя на такой мысли... вот это железная коробка с сопротивлениями нагрузки 4 и 8 Ом... вот человек заморочился... наверное только один я такой лентяй... взял пару 100Втных сопротивлений на 6 Ом и все на них проверяю... зато места они намного меньше занимают

вот такого типа но на 6Ом


[VladimirG]

Не знаю, почему на минус. Но если ж на минус - то динамики через кондёры подключать придётся.
О удвоениии и учетверении: хренушки! Физику не обманешь. Мост выдаёт в нагрузку двойной ток, по сравнению с немостом. Соответственно, и ток покоя надо будет вдвое задрать. Итого: то же самое учетверение потребляемой мощности, что и выходноц

Усилитель с минусом питания действительно делать не нужно. Можно взять два стандартных Худа69 и подавать на входы сигналы в противофазе. Токи у них будут стандартные, а вот амплитуда напряжения относительно средней точки питания (ее нужно точно настроить для двух усилителей, чтобы получить максимальную амплитуду) вырастет в 2 раза, а акустическая мощность в 4. Физику никто не обманывает, этого не нужно делать, но выигрыш в мощности в два раза будет. Эту процедуру можно делать для любого немостового усилителя.
При одной полярности питания колонки тоже будут подключены через конденсаторы, но версии Худа с двухполярным питанием будут предпочтительны (не нужны дорогие конденсаторы, которые часто обсуждают)

[Alex]


[lgedmitry]


Клон нкоре в чуланку поехал?

[lgedmitry]

Не знаю, почему на минус. Но если ж на минус - то динамики через кондёры подключать придётся.
О удвоениии и учетверении: хренушки! Физику не обманешь. Мост выдаёт в нагрузку двойной ток, по сравнению с немостом. Соответственно, и ток покоя надо будет вдвое задрать. Итого: то же самое учетверение потребляемой мощности, что и выходноц

Усилитель с минусом питания действительно делать не нужно. Можно взять два стандартных Худа69 и подавать на входы сигналы в противофазе. Токи у них будут стандартные, а вот амплитуда напряжения относительно средней точки питания (ее нужно точно настроить для двух усилителей, чтобы получить максимальную амплитуду) вырастет в 2 раза, а акустическая мощность в 4. Физику никто не обманывает, этого не нужно делать, но выигрыш в мощности в два раза будет. Эту процедуру можно делать для любого немостового усилителя.
При одной полярности питания колонки тоже будут подключены через конденсаторы, но версии Худа с двухполярным питанием будут предпочтительны (не нужны дорогие конденсаторы, которые часто обсуждают)

При одной полярности колонки только разве через неполярные конденсаторы подключать. Ну или напрямую, но вот как у 1969 со стабильностью нуля на выходе - я не знаю.
Амплитуда напряжения, увеличенная в 2 раза при неизменном сопротивлении в участке цепи, непременно повлечёт за собой двукратный рост тока. Ом сказал. Георг

[Alex]


Клон нкоре в чуланку поехал?

Выпросили послушать и никак не вернут и вот я греюсь Худом.

[мандалорец]

Придется тоже hood собирать.
Кстати, как вам худ после квода?

[Alex]

phpBB [media]

[Alex]

Кстати, как вам худ после квода?

Разные усилители, разный звук и оба мне нравятся)

[Starky]

Кстати, как вам худ после квода?

Разные усилители, разный звук и оба мне нравятся)

Они ХАРАКТЕРОМ разные... если нужно дискотеку устроить - тут Квод рулит. а если в кабинете блюз послушать то тут Худ фаворит...
У меня тоде есть они оба. естественно в разных системах...

[al88]

Здравствуйте.
Подскажите ток Вашей диодной сборки?
У меня в блоке питания стоят Шотки на 30А на небольших радиаторах, греются руку не удержать. Выходное напряжение 30в, ток покоя 1.5А.
Блок питания с стабилизатором...

[al88]

https://youtu.be/KImbe4NNb_Y

В видео вроде говорили про регулятор Никитина, где его можно найти, ткните носом пожалуйста...)))))
