Усилитель 300Wx2 на TPA3255 от AIYIMA с отключаемым темброблоком

[XIAN]

До замены усилителя думал что bowers & wilkins 606 не имеют низов, очень даже имеют, в принципе сабвуфер больше не нужен.

Так і нема в них басів, навіть в характеристиках не прималювали, як зазвичай буває. То не відкидуйте ідею саба, це трошки інший рівень звука буде, якщо саб правильний.

[Alhambra1976]

Добрый день, подскажите пожалуйста, у данного усилителя имеется выход на сабвуфер активный. Это полноценный линейный выход или обрезанный по НЧ выход? Нигде не нашел информацию об этом. Спасибо.

[Alex]

Скорее всего обычный выход.

[Denis76ka]

Приобрёл Aiyima A300. По Bluetooth во время воспроизведения, при регулировке громкости на смартфоне в усилителе пропал звук. Соединение есть, плеер включает воспроизведение. По aux всё хорошо. Проверял с др. источниками. Что это может быть?

[Alex]

Проверьте реле, которое включает блутуз.

[Denis76ka]

Сам Bluetooth включается. Может цап?

[Alex]

Блутуз включает реле, оно переключает сигнал на блутуз, что бы звук был с блутуз вместо линейного входа.

[Denis76ka]

Спасибо. Будем смотреть.

[stakan92]

Наконец то прикупил кабель для подключения входа через xlr разъем.
Звук через xlr оказался отвратительный, плоский, низы пропали, середина непонятная, в общем как будто из телевизора. Пробовал разные источники. Был почти такой же звук когда в качестве усилителя был старый домашний кинотеат cortland.
Так же через xlr громкость стала ниже. При прослушивании через bluetooth и aux комфортная громкость в пределах 10-15% от диапазона регулирования громкости, тут же 50% от всего диапазона.
Только у меня так?

Еще обновил провода 15 летней давности с сечения 0.5мм2 на сечение 2.5мм2 и приобрел разъемы бананы 4мм наружным диаметром (вроде как стандартный размер). Так вот банан в акустику лезет, а в усилитель не лезет. Подключик в усилитель кабель без банана, отверстие в усилителе под кабель маловат, несколько жил кабеля не влезли.
Может есть шифр другого типоразмера бананов для этого усилителя и кабеля?

[Justas*]

Может лучше поменять "никакие" терминалы на нормальные
https://www.aliexpress.com/item/1005005 ... 5310561%21

[Vilen77]

Уважаемые форумчане! Может кто-то поможет с моей проблемой. Купил усилитель 260-2-29A от 3E Audio (Д класс, TPA3255) и хочу провести замеры в RMAA. Усилитель работает без проблем с подключенными колонками.
У меня EMU 0202. Раньше проводил замеры усилителей класса А/Б без проблем.
Когда подключаю данный усилитель к звуковой карте (небалансное подключение, один канал, выход карты на вход усилителя через разделительный конденсатор; выход усилителя на мощный резистор 8 ом и далее на вход карты, через делитель) ток потребления начинает расти и срабатывает защита усилителя. Подозреваю что это из-за подключения с общей землей входа и выхода.
Подскажите пож-та как его правильно подключить. Ссылка на какую-либо статью тоже подойдет. Поиск в Гугле особым успехом не увенчался.
Спасибо!

[PJK]

Уважаемые форумчане! Может кто-то поможет с моей проблемой. Купил усилитель 260-2-29A от 3E Audio (Д класс, TPA3255) и хочу провести замеры в RMAA. Усилитель работает без проблем с подключенными колонками.
У меня EMU 0202. Раньше проводил замеры усилителей класса А/Б без проблем.
Когда подключаю данный усилитель к звуковой карте (небалансное подключение, один канал, выход карты на вход усилителя через разделительный конденсатор; выход усилителя на мощный резистор 8 ом и далее на вход карты, через делитель) ток потребления начинает расти и срабатывает защита усилителя. Подозреваю что это из-за подключения с общей землей входа и выхода.
Подскажите пож-та как его правильно подключить. Ссылка на какую-либо статью тоже подойдет. Поиск в Гугле особым успехом не увенчался.
Спасибо!

Измеряете один канал, или сразу два? Если два, то Вы объединяете выходные минусовые клеммы на общую землю (через земляной вход карты).
У выходных каналов 3E Audio (Д класс, TPA3255) нет общей земли, их нельзя объединять. Нужно делать развязку, Justas* выкладывал схемку, если память не изменяет.

[Vilen77]

Уважаемые форумчане! Может кто-то поможет с моей проблемой. Купил усилитель 260-2-29A от 3E Audio (Д класс, TPA3255) и хочу провести замеры в RMAA. Усилитель работает без проблем с подключенными колонками.
У меня EMU 0202. Раньше проводил замеры усилителей класса А/Б без проблем.
Когда подключаю данный усилитель к звуковой карте (небалансное подключение, один канал, выход карты на вход усилителя через разделительный конденсатор; выход усилителя на мощный резистор 8 ом и далее на вход карты, через делитель) ток потребления начинает расти и срабатывает защита усилителя. Подозреваю что это из-за подключения с общей землей входа и выхода.
Подскажите пож-та как его правильно подключить. Ссылка на какую-либо статью тоже подойдет. Поиск в Гугле особым успехом не увенчался.
Спасибо!

Измеряете один канал, или сразу два? Если два, то Вы объединяете выходные минусовые клеммы на общую землю (через земляной вход карты).
У выходных каналов 3E Audio (Д класс, TPA3255) нет общей земли, их нельзя объединять. Нужно делать развязку, Justas* выкладывал схемку, если память не изменяет.

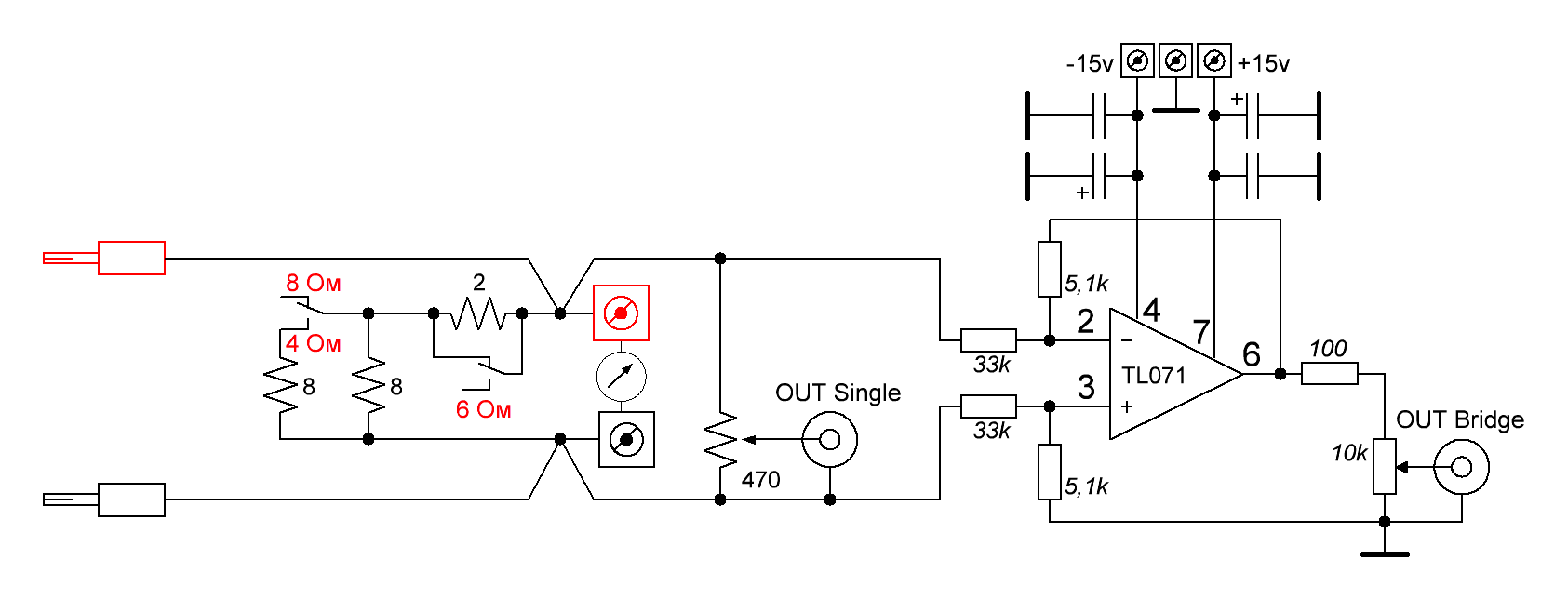

Огромное спасибо! Походу немного разобрался. Нашел схему Justas на TL071 (download/file.php?id=7115&mode=view). Вы эту имели ввиду?

У меня получилось замерить с помощью вот такой простой схемки (не уверен что правильная - поправьте если нет. Обязательно спаяю Justas-a на диф. усилителе и попробую тоже):

https://imgur.com/xdAFrll

Такой замер получился (~8Вт, 8Ом). Как будто нет усилителя в середине и это параметры Emu 0202...

https://imgur.com/XH3D1ld

[PJK]

Уважаемые форумчане! Может кто-то поможет с моей проблемой. Купил усилитель 260-2-29A от 3E Audio (Д класс, TPA3255) и хочу провести замеры в RMAA. Усилитель работает без проблем с подключенными колонками.
У меня EMU 0202. Раньше проводил замеры усилителей класса А/Б без проблем.
Когда подключаю данный усилитель к звуковой карте (небалансное подключение, один канал, выход карты на вход усилителя через разделительный конденсатор; выход усилителя на мощный резистор 8 ом и далее на вход карты, через делитель) ток потребления начинает расти и срабатывает защита усилителя. Подозреваю что это из-за подключения с общей землей входа и выхода.
Подскажите пож-та как его правильно подключить. Ссылка на какую-либо статью тоже подойдет. Поиск в Гугле особым успехом не увенчался.
Спасибо!

Измеряете один канал, или сразу два? Если два, то Вы объединяете выходные минусовые клеммы на общую землю (через земляной вход карты).
У выходных каналов 3E Audio (Д класс, TPA3255) нет общей земли, их нельзя объединять. Нужно делать развязку, Justas* выкладывал схемку, если память не изменяет.

Огромное спасибо! Походу немного разобрался. Нашел схему Justas на TL071 (download/file.php?id=7115&mode=view). Вы эту имели ввиду?

У меня получилось замерить с помощью вот такой простой схемки (не уверен что правильная - поправьте если нет. Обязательно спаяю Justas-a на диф. усилителе и попробую тоже):

https://imgur.com/xdAFrll

Такой замер получился (~8Вт, 8Ом). Как будто нет усилителя в середине и это параметры Emu 0202...

https://imgur.com/XH3D1ld

"Вы эту имели ввиду?" - да, эту.
"У меня получилось замерить с помощью вот такой простой схемки (не уверен что правильная - поправьте если нет. Обязательно спаяю Justas-a на диф. усилителе и попробую тоже" - уж больно красивые измерения получились)... ради интереса, ничего не меняя, измерьте эти же параметры на частоте 7kHz.

[Vilen77]

Измеряете один канал, или сразу два? Если два, то Вы объединяете выходные минусовые клеммы на общую землю (через земляной вход карты).
У выходных каналов 3E Audio (Д класс, TPA3255) нет общей земли, их нельзя объединять. Нужно делать развязку, Justas* выкладывал схемку, если память не изменяет.

Огромное спасибо! Походу немного разобрался. Нашел схему Justas на TL071 (download/file.php?id=7115&mode=view). Вы эту имели ввиду?

У меня получилось замерить с помощью вот такой простой схемки (не уверен что правильная - поправьте если нет. Обязательно спаяю Justas-a на диф. усилителе и попробую тоже):

https://imgur.com/xdAFrll

Такой замер получился (~8Вт, 8Ом). Как будто нет усилителя в середине и это параметры Emu 0202...

https://imgur.com/XH3D1ld

"Вы эту имели ввиду?" - да, эту.
"У меня получилось замерить с помощью вот такой простой схемки (не уверен что правильная - поправьте если нет. Обязательно спаяю Justas-a на диф. усилителе и попробую тоже" - уж больно красивые измерения получились)... ради интереса, ничего не меняя, измерьте эти же параметры на частоте 7kHz.

Вот-вот. У меня даже мой Cambridge 840 V2 не показывает таких результатов (1KHz).

На 7kHz похуже...

https://imgur.com/nkIQJKM

И АЧХ
https://imgur.com/SEsXGio

[barinov2000]

хоть и на английском, но измерения AIYIMA A08 на языке цифр
блог канадского доктора, он педант.
https://archimago.blogspot.com/2023/08/ ... ro-ti.html

[rnk13]

Добрый день!подскажите пожалуйста!поддерживает ли данный усилитель мостовое соединение?!и "потянет" ли пассивную концертную колонку при ее номинальной мощности 250 W 8 ом?

[MirageB.]

Приветствую всех, столкнулся с проблемой, купил усилитель с подобной схемотехникой - D325X. Решил его немного доработать, замена терминалов на акустику, замена радиатора на самом чипе TPA3255, на более толстый и немного большего размера, так же замена конденсаторов на брендовые в блоке питания. После проделанных процедур, звук стал дико хрипеть с балансных входов, искажения просто ужасные, это на обоих каналах, при этом при подключении RCA кабелями всё хорошо, искажений нет. Но с балансных входов звук был лучше, что же могло произойти? Делал всё очень аккуратно, в пайке опыт есть, куда теперь копать, чтобы это исправить?

[Alex]

Добрый день!подскажите пожалуйста!поддерживает ли данный усилитель мостовое соединение?!и "потянет" ли пассивную концертную колонку при ее номинальной мощности 250 W 8 ом?

не поддерживает мостовое соединение

[Alex]

Приветствую всех, столкнулся с проблемой, купил усилитель с подобной схемотехникой - D325X. Решил его немного доработать, замена терминалов на акустику, замена радиатора на самом чипе TPA3255, на более толстый и немного большего размера, так же замена конденсаторов на брендовые в блоке питания. После проделанных процедур, звук стал дико хрипеть с балансных входов, искажения просто ужасные, это на обоих каналах, при этом при подключении RCA кабелями всё хорошо, искажений нет. Но с балансных входов звук был лучше, что же могло произойти? Делал всё очень аккуратно, в пайке опыт есть, куда теперь копать, чтобы это исправить?

проверте внимательно, может что закоротили при пайке.

[lexey]

Думаю стоит сделать хорошие фото, мест которых подверглась ваша доработка. Может что вместе увидим.

[vlad62]

Проверить всё сначала что вы делали, там однозначно есть косяк, это принесенная неисправность

[MirageB.]

Благодарю за ответы.
Я конечно же всё очень тщательно перепроверил, даже использовал для этого лупу. Более того, всё вернул в сток, то есть все конденсаторы которые были заменены, впаял китайские "оригиналы" обратно. Ничего не изменилось, так же дикие искажения с балансных входов и полный порядок с RCA.

[MirageB.]

Кстати, встроенный блок питания имеет переменный резистор регулировки вольтажа на выходе и по умолчанию был настроен на 48В, что хорошо. И даже конденсаторы там стоят с хорошим номиналом, Просто решил заменить их на настоящие брендовые. В общем с блоком питания полный порядок.
Если нужны фото, я выложу позже и опишу где и что я делал.

[MirageB.]

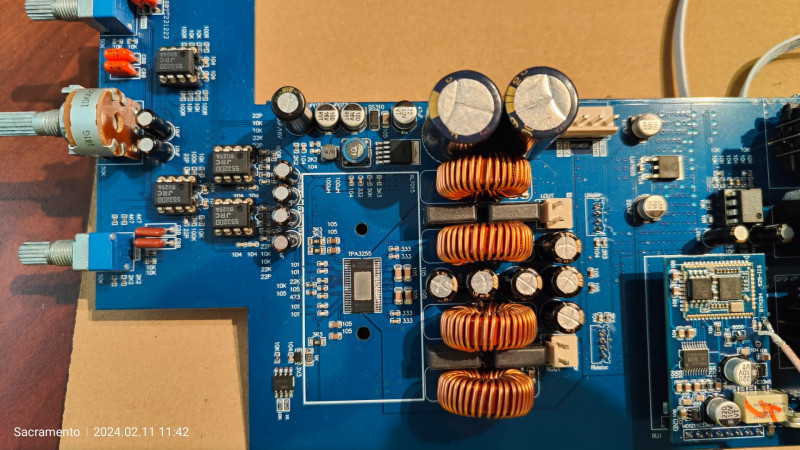

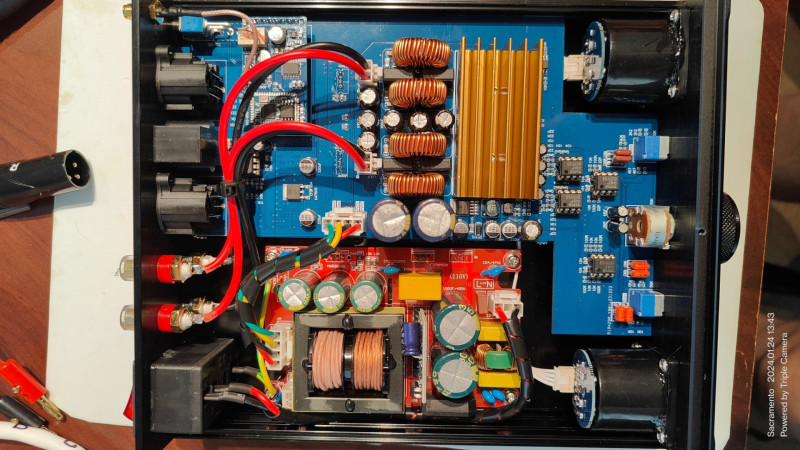

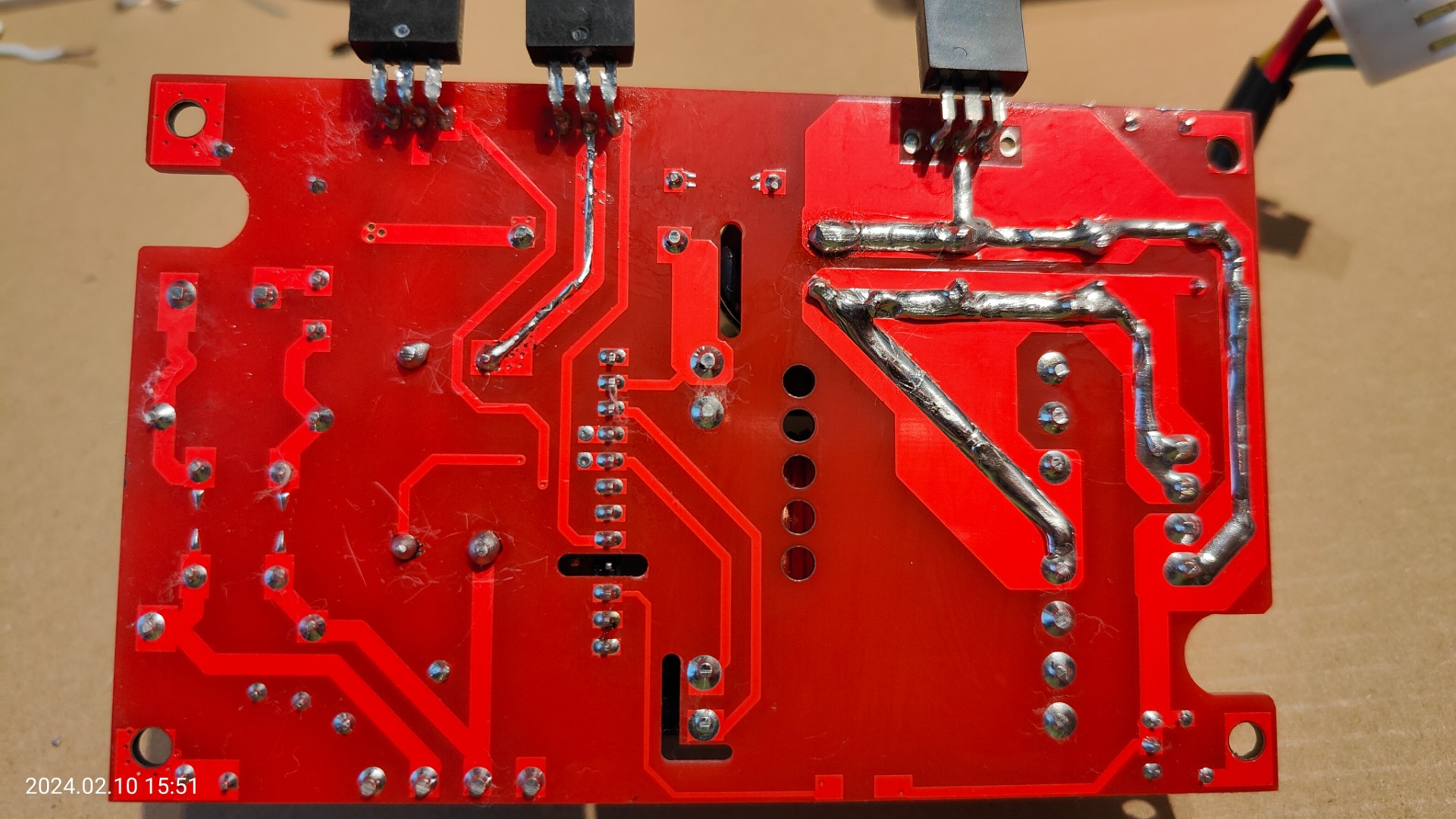

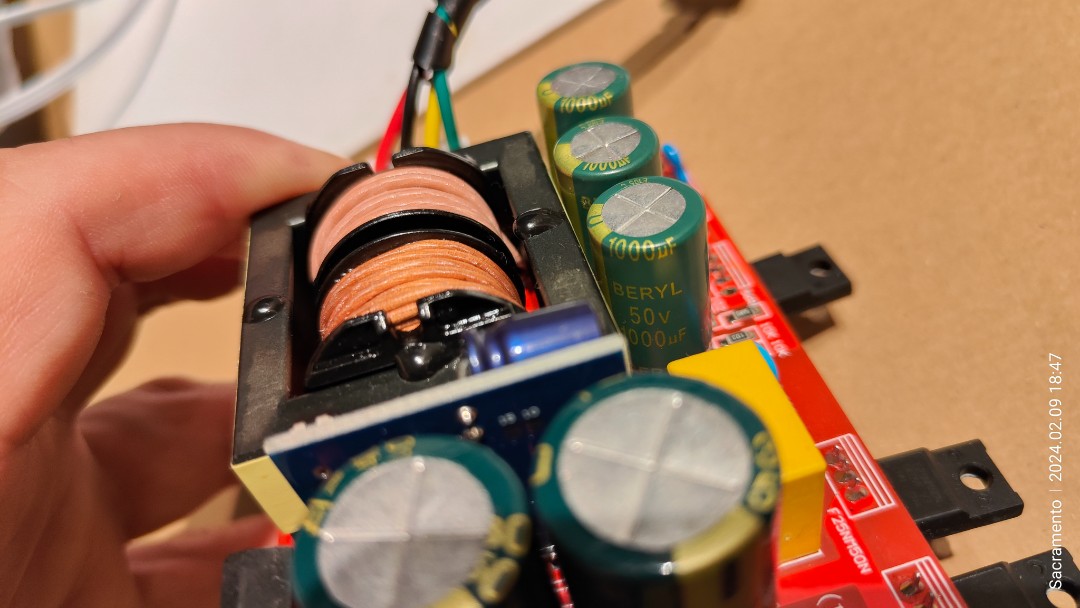

Приветствую всех, вот выкладываю фото, до и затем после доработки.

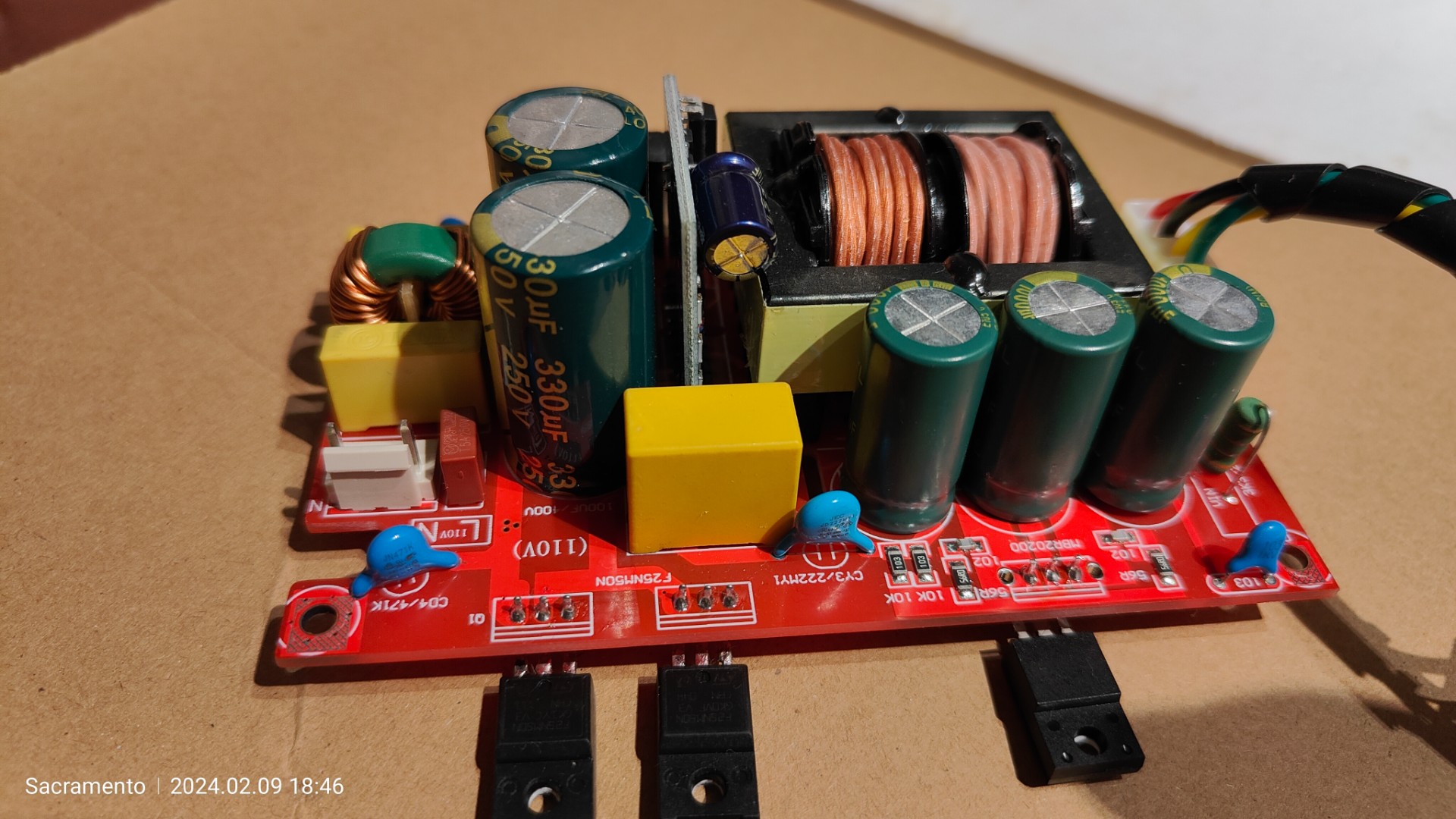

Как было

[MirageB.]

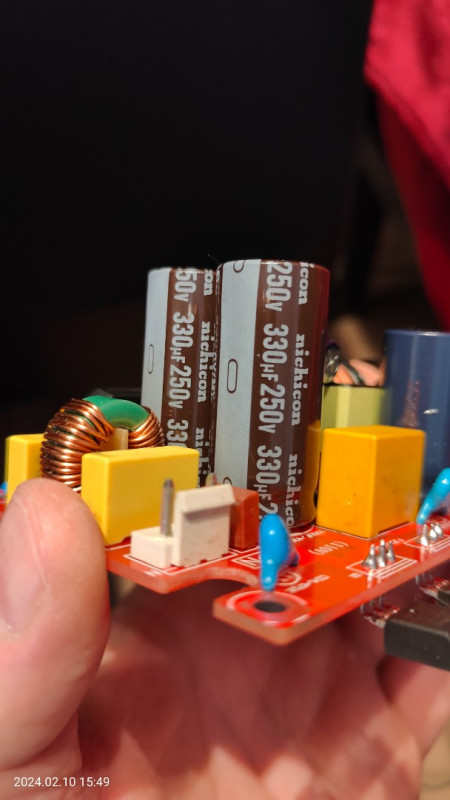

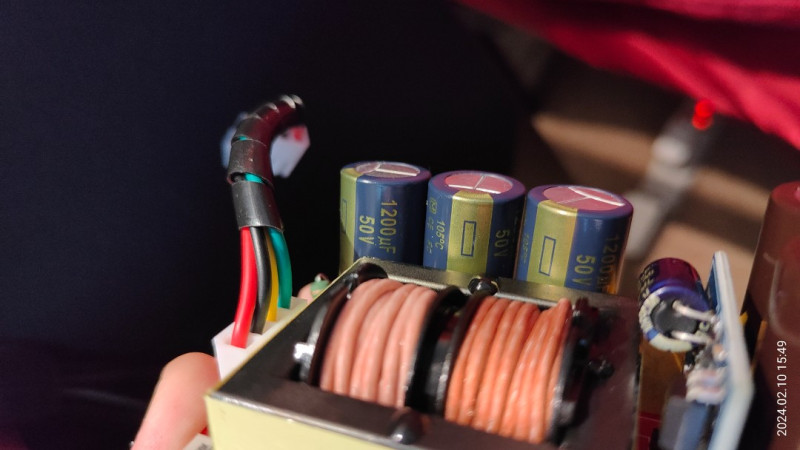

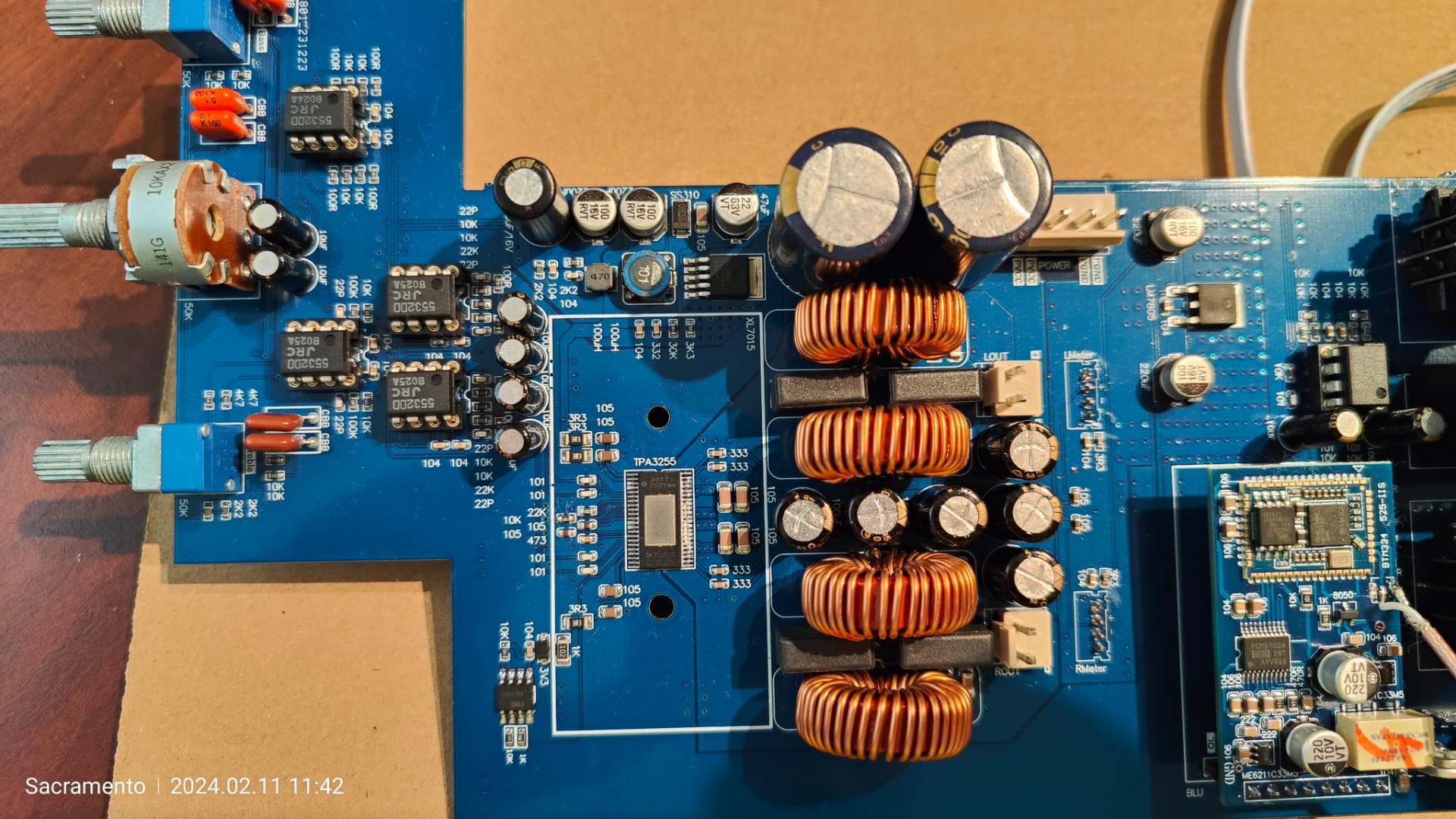

А это после доработки

[MirageB.]

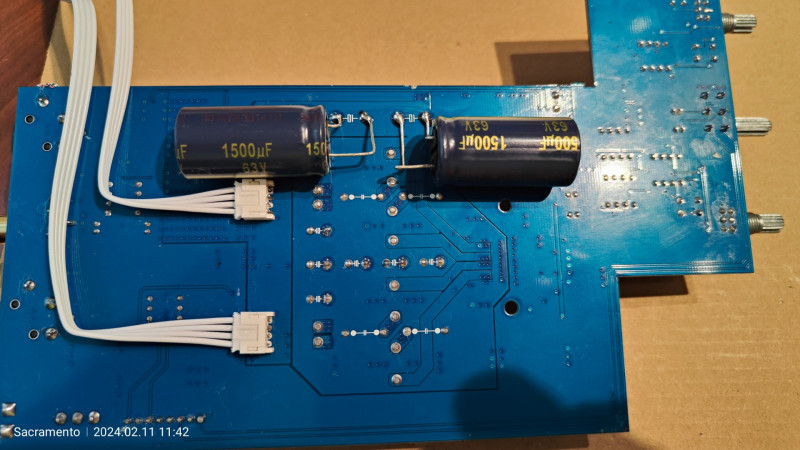

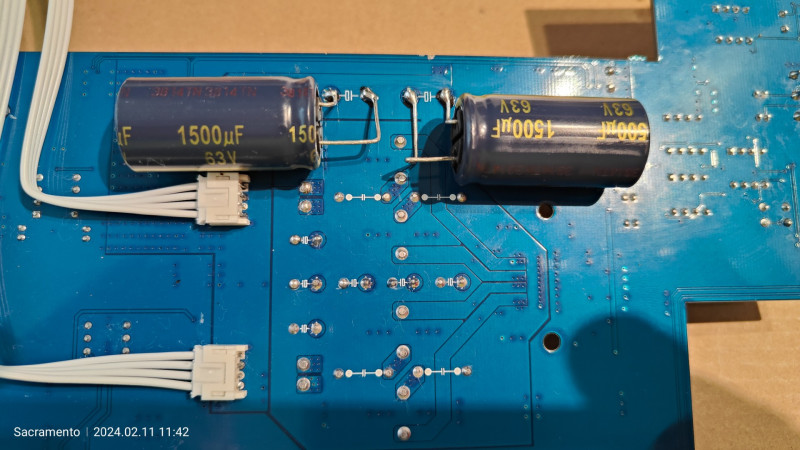

Ещё добавил пару конденсаторов на плату усилителя.

[MirageB.]

Больше, кроме замены акустических клемм и более массивного радиатора на TPA3255 ничего не делал.
И ещё раз хочу напомнить, что всё вернул обратно в сток, то есть обратно были впаяны китайские конденсаторы.
Но ничего не изменилось, так же ужасные искажения только с балансных входов. Всё это очень странно.

[PJK]

Осциллографом смотрели сигнал на входах ОУ и выходах, при подаче симметричного сигнала?
Дополнительные ёмкости, что Вы запаяли с обратной стороны платы... Убедитесь, что острые пайки на плате не проткнули изолирующую оболочку у конденсаторов и не стали замыкать между собой.

[MirageB.]

В том то вся проблема, был бы у меня осциллограф, я бы не обращался за помощью на форум . По второму пункту нет, там всё отлично, ни каких выводов в этих местах, к тому же по фото не видно, но конденсаторы снизу были посажены на компаунд (или жидкая изолента). А затем я всё вернул в исходное состояние, но ничего к сожалению не поменялось.
