Вариант блока питания

[Sous]

Нет, пока выбран вариант костылей. Если нужна безопасная дежурка, то можно установить
https://www.lcsc.com/product-detail/Pow ... 02973.html
и получить 5В для пользователя, ну и кнопку можна приделать какую-нибудь. Позже добавлювозможность управления кнопкой без фикксации.

[Sous]

Немного измерений.
Напряжение на выходной шине.

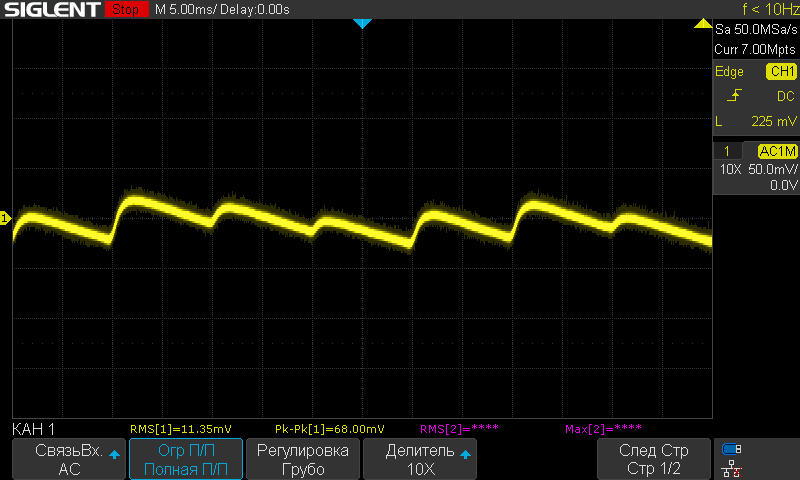

холостой ход:

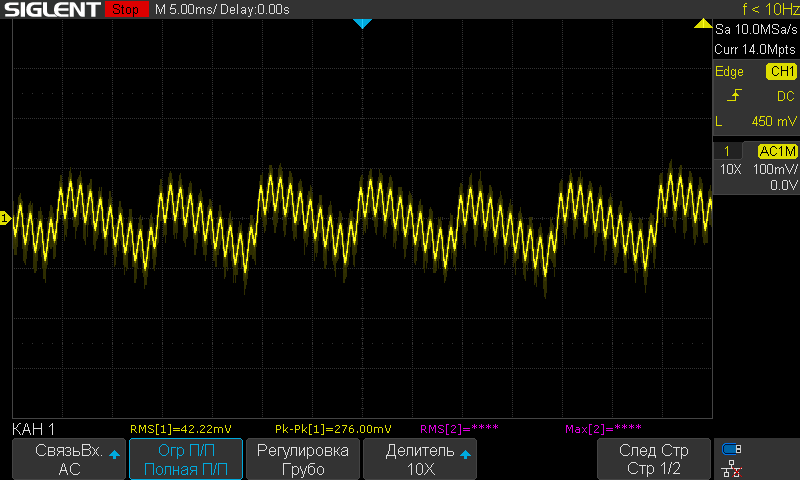

Нагрузка усилителем, воспроизводящим 12Вт, 1кГц.

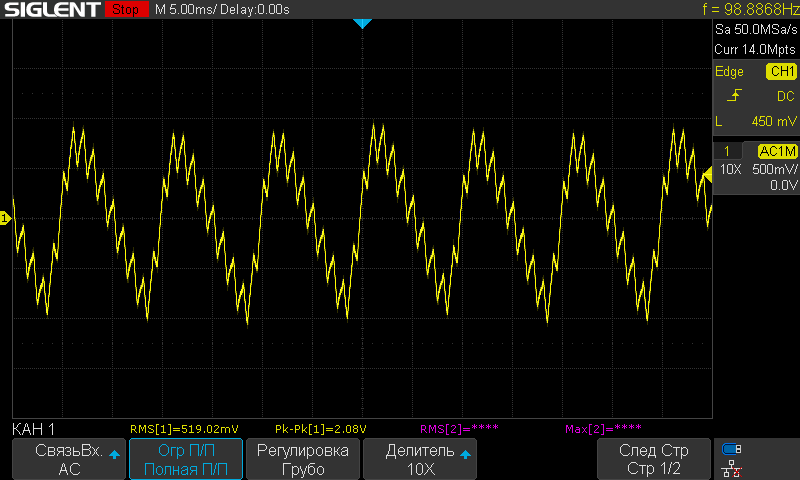

Нагрузка усилителем, воспроизводящим 210Вт, 1кГц.


[Sous]

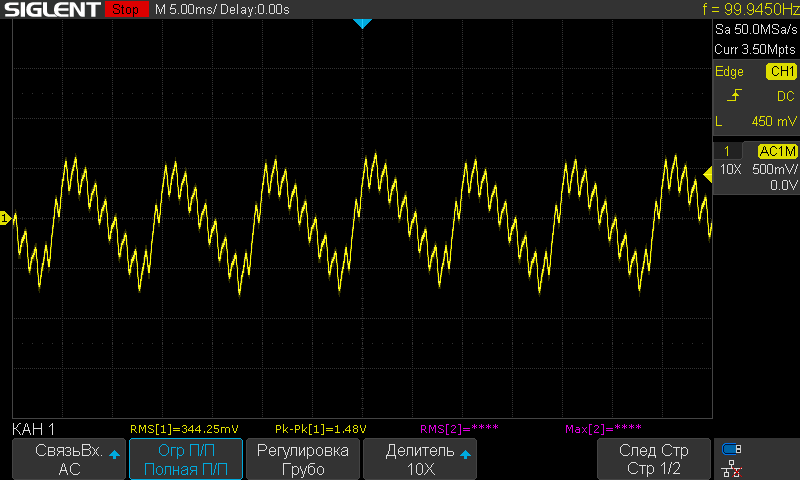

Нагрузка усилителем, воспроизводящим 340Вт, 1кГц.

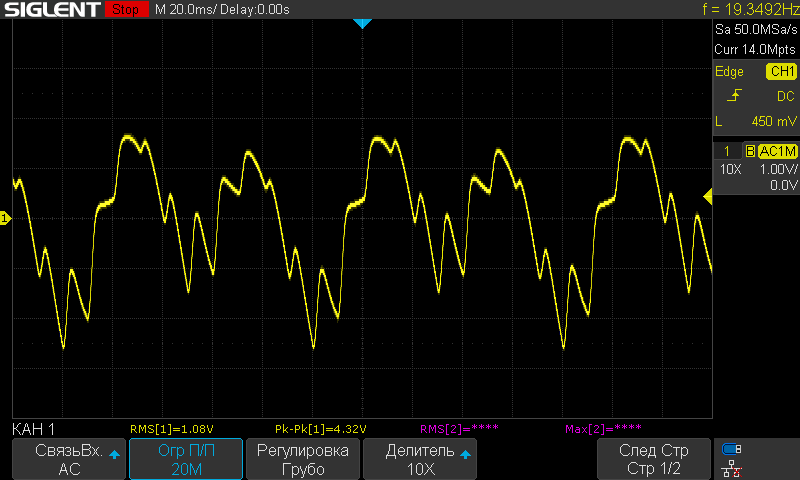

Нагрузка усилителем, воспроизводящим 220Вт, 10Гц.


[uriy]

Нагрузка усилителем, воспроизводящим 220Вт, 10Гц.

Может всё таки 20Гц, а не 10Гц?
Если усилитель полу мостовой, то получается синхронный выпрямитель таки хорошо компенсирует пампинг эффект.
Вообще замеры хорошие, при таких результатах и оос в БП не нужна.

[Sous]

Да, там сделал 10Гц, с запасом. Спасибо.

[lexey]

Стало интересно, сколько ватт можно снять с БП подключив к нему два модуля 2_061. Наверное многим это может быть интересным. Автор не профессионал, замеры проводились на не проф оборудовпнии, по этому погрешность имеет место быть.

Получилось с нагрузкой 4 Ом 325ватт на канал, а это не "в принципе отлично" а отлично)
В моём случае нет смысла заморачиваться с вторым БП, мощности в 650ватт мне за глаза. А разницу в двойном моно лично я не слышу.

phpBB [media]

[Sous]

Спасибо!
Кстати, обратите внимание
Сквозной КПД 91%. Считаю, для очень даже не плохо.

[Sous]

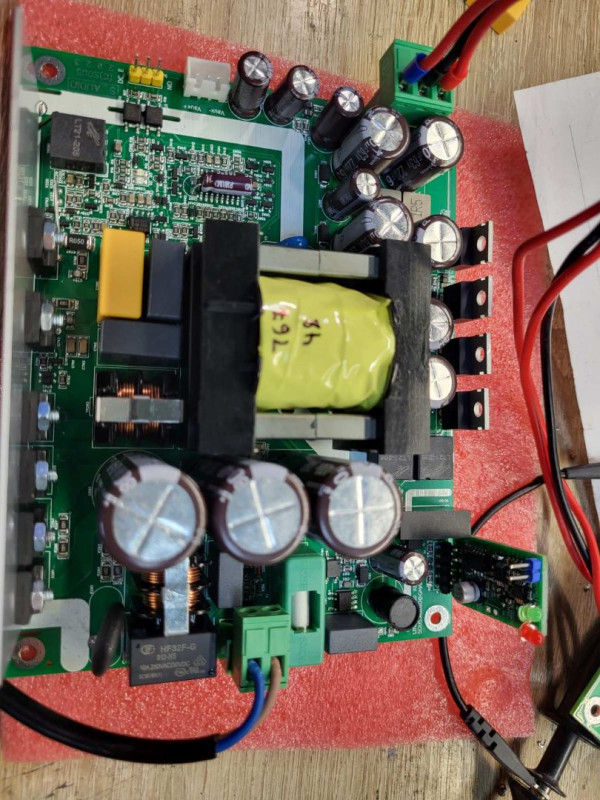

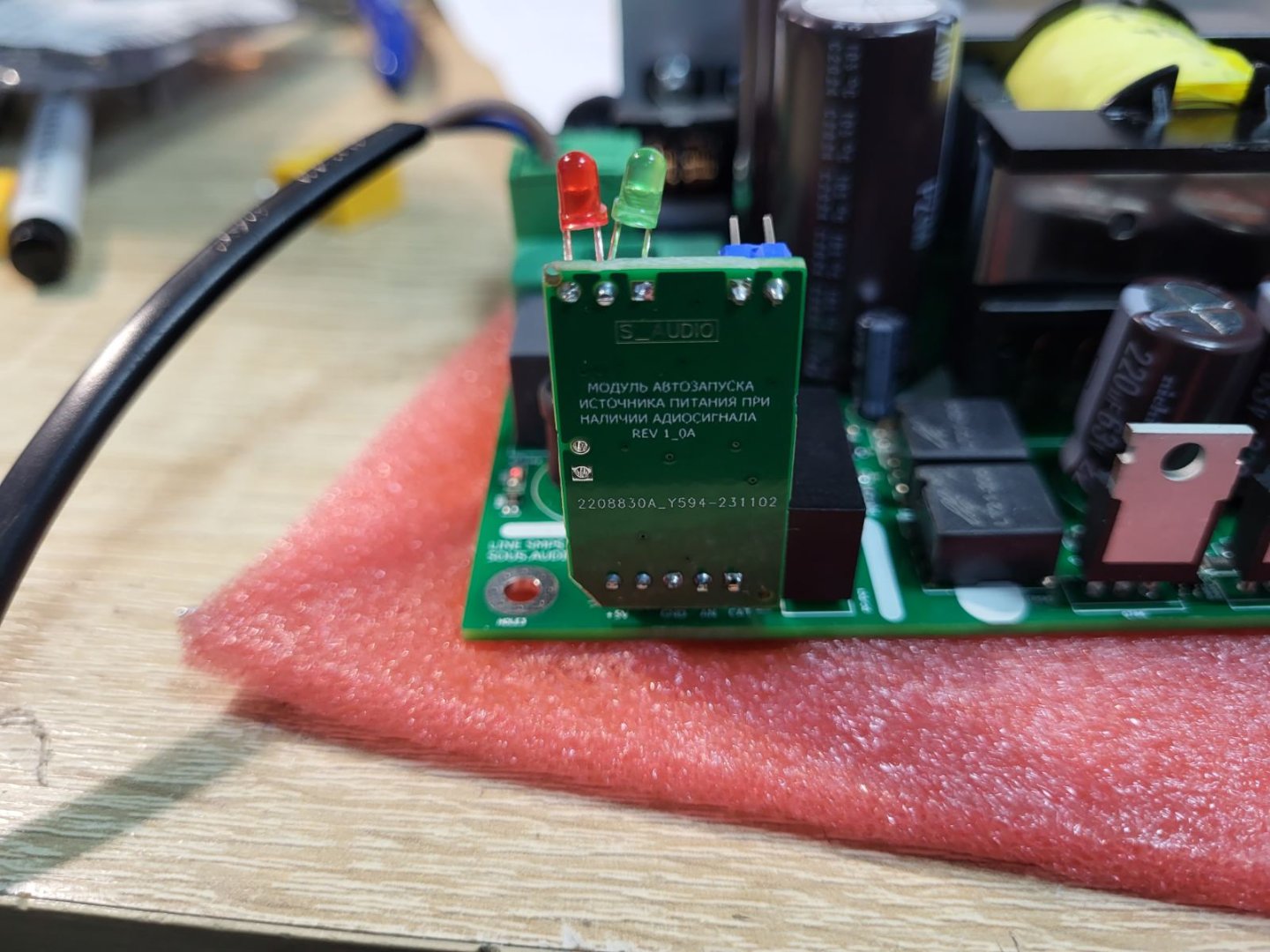

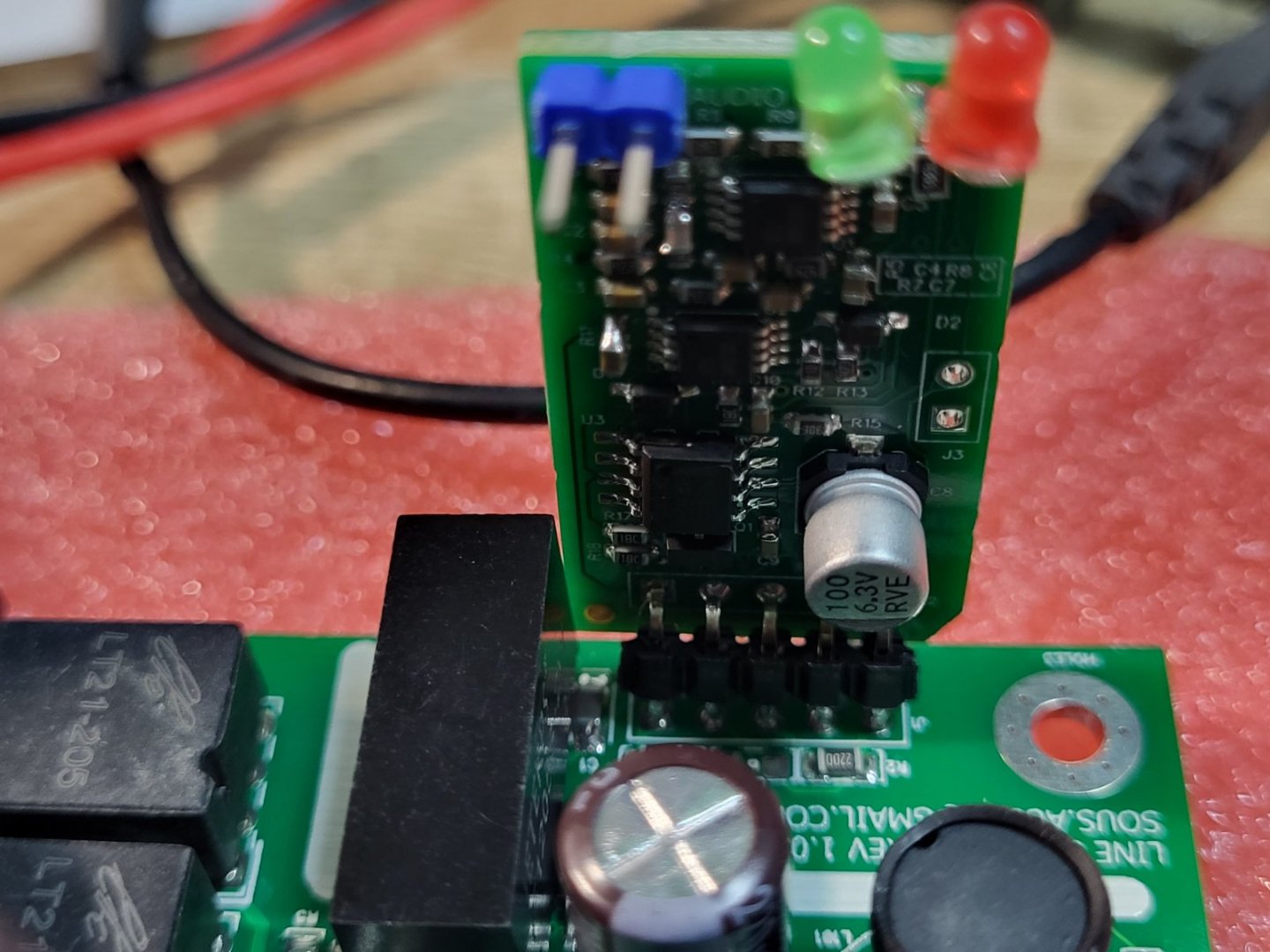

Начал тестирование блока с автозапуском

[Alex]

О! Очень интересно, как успехи?

[Sous]

Нужно еще настраивать, так как в кино, бывает, что выключается усилитель. И на тихих треках.
Сейчас уровень срабатывания 0,82В.
Нужно явно уменьшить вдвое.

[Sous]

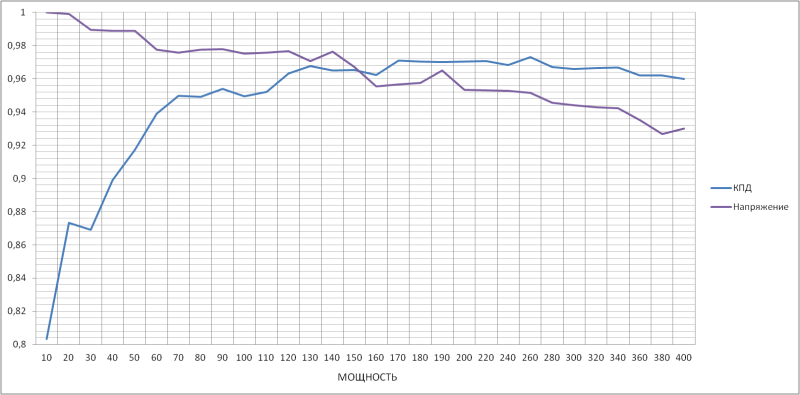

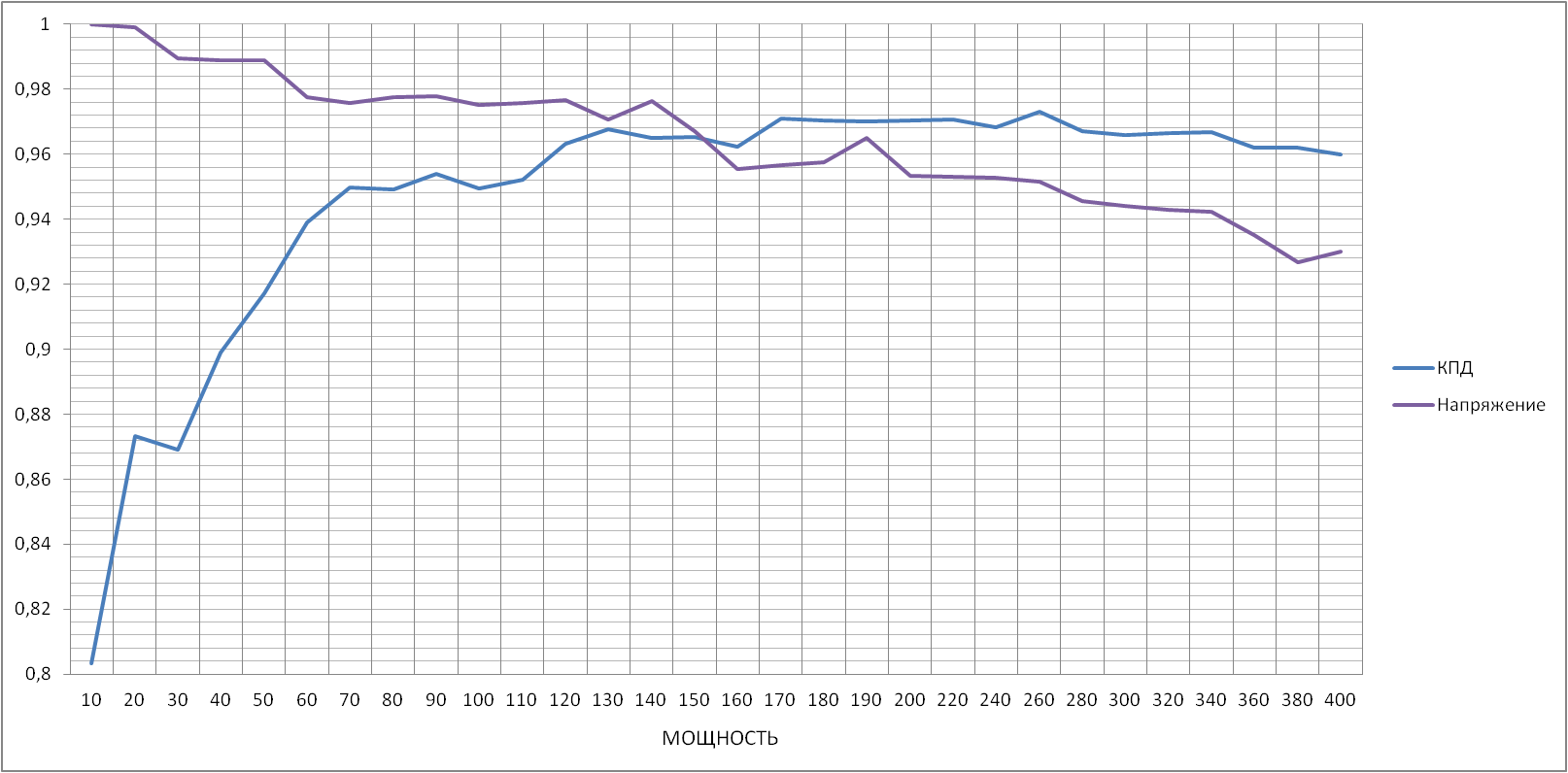

КПД от выходной мощности и нормализованное выходное напряжение.
Наилучший КПД на мощности 220Вт -97,07%.

[Sous]

О! Очень интересно, как успехи?

Небольшая донастройка, уровень срабатывания на 0,5RMS и теперь все работает стабильно.
Оставляю на неделю дома и если все хорошо -отдаю в производство партию.
Пока, вроде бы, проблем не ожидается.

[Sous]

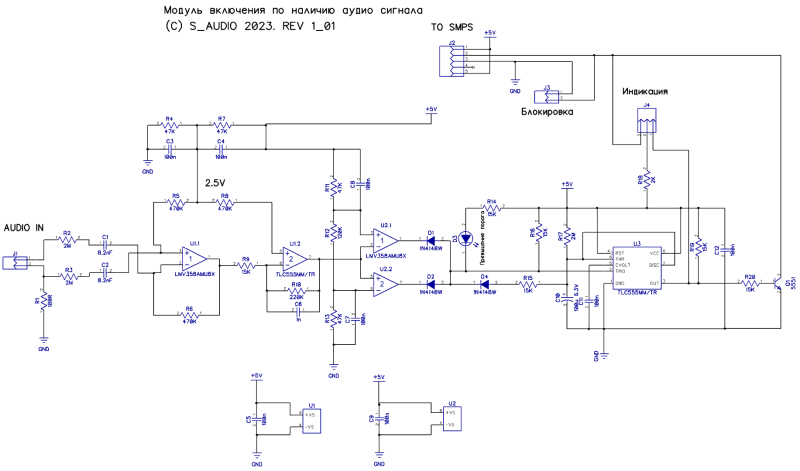

Вот такая схема получилась в итоге

[gelert]

U1.2

[Sous]

спасибо. поправлю. половинки в бом не попадают

[Sous]

Приехали платы 1_032. В них уже ничего не нужно подстраивать вручную, почти все полупроводники ставят на заводе. Сегодня тестировал.
Можно сказать, проект вышел на этап производства. Есть запас заводских трансформаторов на 48В.
Вопрос по напряжениям:
нужно ли добавить напряжений, т.е. заказать трансформаторов на другие напряжения, и на какие?
Мнения приветствуются.

[ARTShaving]

Вопрос по напряжениям:
нужно ли добавить напряжений, т.е. заказать трансформаторов на другие напряжения, и на какие?
Мнения приветствуются.

Цікаво було би мати БЖ на 24 вольта. Для мене підсилювач на 300+ Вт дуже потужний.

[Sous]

Так, в планах.

[Yurij]

Почему 48 вольт, а не 55 ?

[Sous]

На 48 больше спрос. Дя 90% пользователей оптимально, 300Вт/4Ом, 150Вт/8Ом при 10%.
но 53В тоже в планах сделать. Точнее я уже делаю такие, но трансформаторы вручную матаю. А вариант на 48В сделал партию заводских трасформаторов. На Украине изготовили.
Да, самодельные для контроля электробезопасности проверяю мегаометром на 2,5кВ.

[Sous]

Вопрос по напряжениям:
нужно ли добавить напряжений, т.е. заказать трансформаторов на другие напряжения, и на какие?
Мнения приветствуются.

Цікаво було би мати БЖ на 24 вольта. Для мене підсилювач на 300+ Вт дуже потужний.

Зараз виготовив першу партію підсилювачів з монополярним живленням , 26-32В.(мостовий вихід). До 100Вт можна знімати, при чому параметри просто чудові навіть з китайським блоком за 7 долл.
В роботі плати стерео, 2х80Вт.

[Sous]

На подходе свежая версия блока. По сути из изименений -дублирование разъемов.
Вместо силового 3 пинового будут ставить 6-пиновый с парно параллельными выходами, чтобы удобнее было подключать пару усилителей.
мелкие разъемы продублированы.
приблизительно в феврале посупят

[Alex]

Отлично!

[Sous]

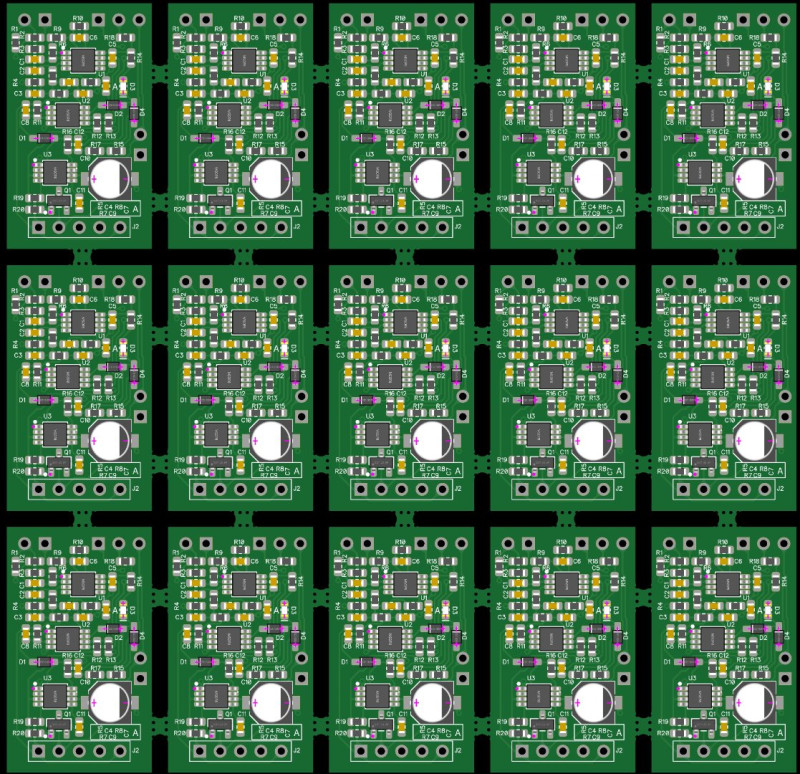

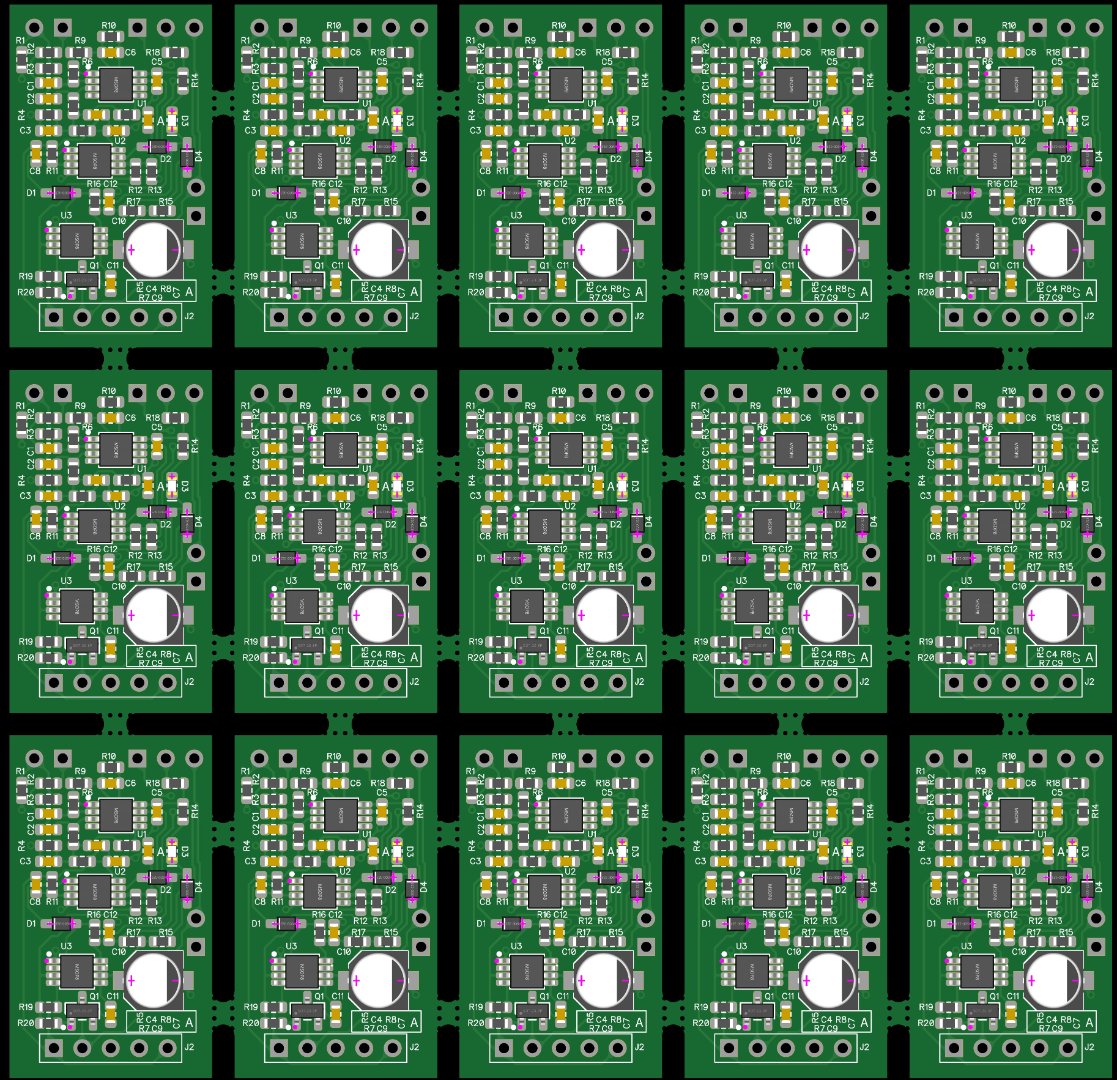

Чистовые платы автозапуска получены. Обращайтесь.

[Sous]

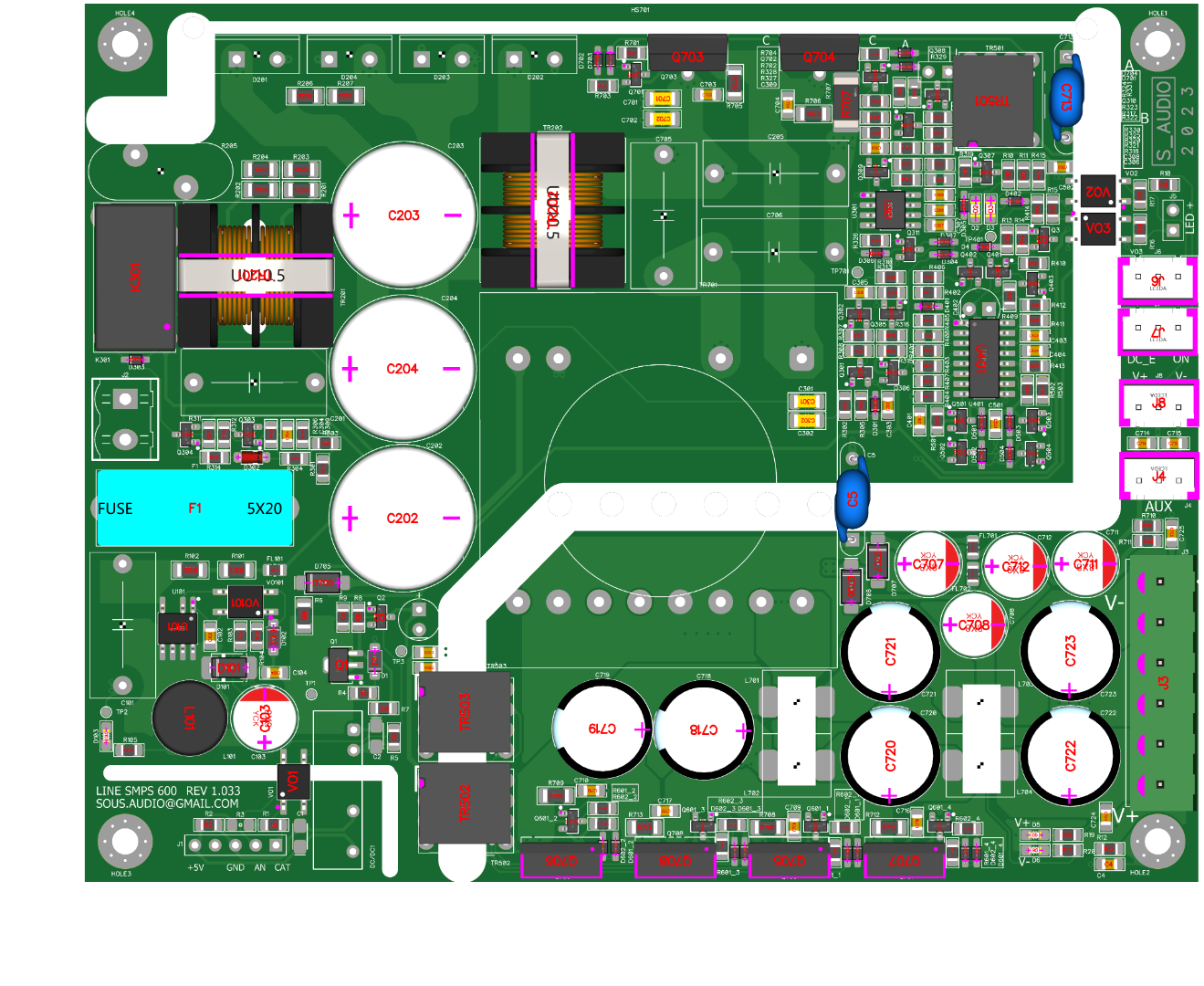

Заказаны заводские трансформаторы на 53В.
В производстве версия 1_033.

силовой коннектор заменен на 6 пиновый, остальные дублированы

[Zaporogec]

До войны еще брал у Юрия платы 2.052 с модуляторами Purifi, ранее брал 2.051 с NCore и еще от них остались "китайские народные" импульсники которые Юрий предлагал использовать ранее и которые последовательно сдохли в течении 1,5 лет, после перехода появился высокочастотный фон, который усиливался по мере того как только начинали подсыхать мелкие емкости в блоке, психанул перешел на трансформаторный блок питания от Denon POA1, звук стал хуже, какойто вялый что ли, но так как было не до того забросил все. Позже сваял лаповый усилок и пока доводил его до ума платы лежали. Перед Новым годом решил сделать себе подарок заказал у Юрия БП версии 1_032 (заказал 30.12 и спасибо Юрию блоки 04.01 пришли ко мне ) Теперь о главном,фона нет от слова совсем, Я поймал WOW-ефект, переслушал за 2 вечера все альбомы A-ha !!! Связка звучит просто шикарно! Здесь не приняты эмоциональные посты, но хочется сказть Юрию большой респект!

[Sous]

Спасибо большое за отзыв

[Sous]

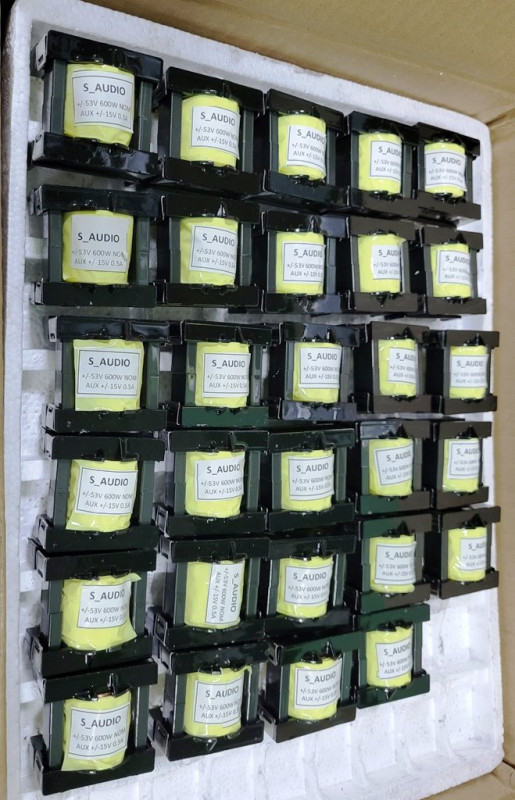

Получена партия трансформаторов на +/-53В. В этот раз еще и лаком залиты для повышения надежности.

[Alex]

Красота! Я рад что есть где покупать качественные блоки питания.

[Alex]

А когда планируется сделать однополярный мелкий блок?
