Hi-End усилитель своими руками на базе clone nCore 2_050

[ms142]

Перемычка, конечно, всем перемычкам перемычка, но на скорость не влияет - и ладно.
А вот стабилитрон припаян очень стремно, анод еле-еле касается.

[Alexander SPb]

Забавно было читать последний абзац.

Перевод: Наши ценности: Мы считаем, что все, что имеет значение для качества звука, можно измерить, хотя нам часто приходится разрабатывать новые методы измерения, отражающие субъективное качество звука.

От себя: но к сожалению (или к счастью) не многое из того, что можно измерить ( и тем более новым методами) можно услышать и различить на слух. Поэтому вдумчивость, здравомыслие, здоровый скептицизм и взвешенный технический подход должен быть нашим проводником в мир аудио. Но и без авантюризма было бы скучно жить!

[Lektor]

От себя: но к сожалению не многое из того, что можно измерить можно услышать и различить на слух.

Да, но не наоборот! И в этом есть веселье. Разница в звучании усилителя при подключении модуля Purifi очень заметна, а вот параметры практически те же. То же будет при замете ОУ, конденсаторов. Это если мы говорим о наборе параметров от RMAA.

[Dysindich]

Речь идет о том, чтобы научиться измерять то, что "слышно". А не пытаться услышать то, что "измерено". О новых методах измерения (которые объемны и затратны) во "втором абзаце".

[Lektor]

Им что, программы RMAA мало? Буржуи проклятые!!!

[Alexander SPb]

Блок питания модифицирован. Всем спасибо!

[ms142]

На звуке это как-то отразилось?

[Alexander SPb]

На звуке это как-то отразилось?

Конечно! Он стал лучше! Но на слух этого не слышно!

[classd]

Жду третью версию с модулем Purifi.
Дима Макаров в невероятном восторге.
Залез почитать, что это за балалайка. Забавно было читать последний абзац. Статья

приветствую, Что такое purifi модуль и где он установлен?

[Lektor]

Маленькая вертикальная платка на усилителе.

[classd]

Маленькая вертикальная платка на усилителе.

какая ее функция? (что она улучшает и почему)

[ms142]

Модулятор.

[Sous]

Сейчас все платы состоят из нескольких отдельных элементов.
- инвертор с предусилителем и стабилизаторами как основная плата;
- модулятор (вставляется перпендикулярно, большая плата с 2 микросхемами)
Функции модулятора-преобразование входного аудиосигнала в последовательность ШИМ импульсов.
Модулятор - сложное устройство с многопетлевой обратной связью, который обеспечивает нужные характеристики усилителя. Именно в модуляторе формируется АЧХ, КНИ, и все прочее.
Плата инверторa преобразует слабоуровневый ШИМ сигнал 0-5В в импульсы управления мощными выходными транзисторами, обеспечивает защиту, формирует напряжение питания для ОУ и прочее.

На данный момент есть 3 вида основных плат и 3 вида модуляторов
Инверторы 2_051х и 2_052х и 3_06
Модуляторы 4_03х, 5_1хб 6_05х.

Модуляторы 4_03, 5_1 используют топологию ОС типа ncore, модулятор 6х - purifi.

[Alexander SPb]

На данный момент есть 3 вида основных плат и 3 вида модуляторов
Инверторы 2_051х и 2_052х и 3_06
Модуляторы 4_03х, 5_1хб 6_05х.

Модуляторы 4_03, 5_1 используют топологию ОС типа ncore, модулятор 6х - purifi.

Какова совместимость модулятора 6х с инверторами без переделок/перенастроек?

[rzaglinskij]

Сейчас все платы состоят из нескольких отдельных элементов.
- инвертор с предусилителем и стабилизаторами как основная плата;
- модулятор (вставляется перпендикулярно, большая плата с 2 микросхемами)
Функции модулятора-преобразование входного аудиосигнала в последовательность ШИМ импульсов.
Модулятор - сложное устройство с многопетлевой обратной связью, который обеспечивает нужные характеристики усилителя. Именно в модуляторе формируется АЧХ, КНИ, и все прочее.
Плата инверторa преобразует слабоуровневый ШИМ сигнал 0-5В в импульсы управления мощными выходными транзисторами, обеспечивает защиту, формирует напряжение питания для ОУ и прочее.

На данный момент есть 3 вида основных плат и 3 вида модуляторов
Инверторы 2_051х и 2_052х и 3_06
Модуляторы 4_03х, 5_1хб 6_05х.

Модуляторы 4_03, 5_1 используют топологию ОС типа ncore, модулятор 6х - purifi.

а платы версии 3 с модуляторами purifi - сколько стоят денег? и возможно ли прям уже их приобрести?

[ms142]

и возможно ли прям уже их приобрести?

Уже давно. У меня такие.

[Sous]

Все платы модуляторов взаимосовместимы. Однако в лайт версие, из-за другой настройки, может быть низковата частота для модулятора 6х. такой вариант еще нужно тестировать.

Пурифи для увеличения частоты использует ОС до фильтра. В старых модуляторах она не используется, потому на основных платах нет возможности использовать ОС до фильтра при замене модулятора. Контакт не выведен на разъем модулятора. Частота работы инвертора 2_052 с модулятором версии 6 получается 395кГц.
С инвертором 2_051 будет около 370кГц. Это не критично, но желательно конечно провести доп тесты.

[Виталинка]

Посоветуйте какие версии s-audio взять в триампинг: на мид (до300гц) 4ома, на сч (300-3000гц) 8ом ?

[snegs]

На днях послушал собранный усилитель в связке с вертушкой. Где то писали, что класс D не звучит с винилом...ЗВУЧИТ офигенно. Кто еще на распутье, собирать или нет - собирать!
https://youtu.be/Huc3EBb5RqQ
https://youtu.be/WtL9EogUqoY
Видео не для оценки качества....

[Zekagorik]

Как в сочетании с Dali?))) извините , есть возможность показать как реализован монтаж, и какой версии платы? Спасибо

[Alexander SPb]

есть возможность показать как реализован монтаж, и какой версии платы? Спасибо

На странице 33 данной темы.

[snegs]

Как в сочетании с Dali?))) извините , есть возможность показать как реализован монтаж, и какой версии платы? Спасибо

С Dali звучит на мой вкус звучит отменно. Сейчас чуть переделываю усилитель (ставлю моторизированный регулятор) и на замену вернул Denon 720 на время....звук не тот, хотя раньше нравилось. Но тут каждому свое. Про монтаж и реализацию Вам уже ответили, если нужно еще что то спрашивайте.

[Alexander SPb]

С Dali звучит на мой вкус звучит отменно.

Тоже слушаю с Dali. На малом сетапе в спальне играют с Concept 2 - очень нравится! Хочу попробовать сделать трифоник с сабом. Хотя сами Концепты для полочников достаточно басистые. Пока корпус не сделаю к большим (тоже Dali) подключить не хочу. Растягиваю удовольствие
А вся эта тема, типа подойдёт/ не подойдёт в основном упирается в электрическую совместимость и предпочтения владельца ушей, не более.

[asmok]

Сейчас все платы состоят из нескольких отдельных элементов.
- инвертор с предусилителем и стабилизаторами как основная плата;
- модулятор (вставляется перпендикулярно, большая плата с 2 микросхемами)
Функции модулятора-преобразование входного аудиосигнала в последовательность ШИМ импульсов.
Модулятор - сложное устройство с многопетлевой обратной связью, который обеспечивает нужные характеристики усилителя. Именно в модуляторе формируется АЧХ, КНИ, и все прочее.
Плата инверторa преобразует слабоуровневый ШИМ сигнал 0-5В в импульсы управления мощными выходными транзисторами, обеспечивает защиту, формирует напряжение питания для ОУ и прочее.

На данный момент есть 3 вида основных плат и 3 вида модуляторов
Инверторы 2_051х и 2_052х и 3_06
Модуляторы 4_03х, 5_1хб 6_05х.

Модуляторы 4_03, 5_1 используют топологию ОС типа ncore, модулятор 6х - purifi.

Добрый день.

Как по звуку отличаются версии модуляторов? Какой из модуляторов дает самую ровную АЧХ и наибольшее разрешение/детализацию (наименьший окрас) на сложной нагрузке (трехполоска с пассивным кроссовером)?

Есть ли где-то отзыв(ы) или измерения со сравнением клонов с оригинальными модулями hypex nc252/nc400?

[Sous]

Где-то есть измерения версии 2_050, которая реализована на базе технологии ncore.
чуть хуже, чем у nc400. С nc250 сравнения были, не в пользу nc.
В значительной части будет различие не только в усилителях, но в остальной обвязке.

2_050 и пришедшая ей на смену 2_052 по технологии ncore сейчас больше не производятся.
версия 2_053 на данный момент по всем параметрам лучше чем 2_052.
Начало видимого спада на АЧХ выше 45кГц, по уровню -3дБ -75кГц
КНИ+ШУМ до 80% мощности менее 0,001%. Лучше КПД и намного лучше стабильность. Не требуется подстройка выходного каскадаот партии к партии.

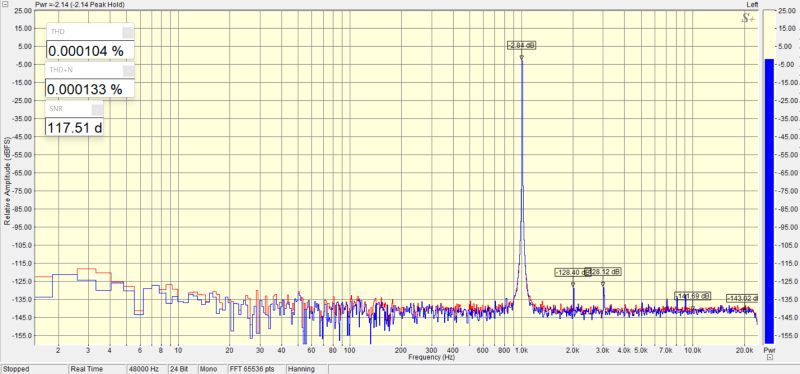

Сегодня проводил измерения платы на новом модуляторе (таком же как в 2_053)

С мощности чуть более 2Вт результаты измерений не отличаются от характеристик моего ЦАП.

[morozzo]

Здравствуйте, Юрий. Как купить у вас модули можно? На веге и почте мне ничего так и не ответили

[Sous]

напишите , пжст, на ватсап или вайбер

[Sous]

+38
ноль шесть семь
541
семь четыре
65

[Alexander SPb]

Покупал платы 2.0525 два-три месяца назад а уже сняли с производства . С одной стороны обидно а с другой стороны в погоне за цифрами ушло понимание, что никто на слух не отличит одну версию от другой. Другой вопрос это мотивы разработчика (технологичность, надёжность и т.д)

[Sous]

И да, и нет. платы очень похожи, разница только с субмодуле модулятора.
Разница в звучании есть.
С точки зрения производства 2_053 расходы почти те же, но параметры в новой версии значительно лучше. я реально не вижу смысла делать 2_052х.
хотя техническая возможность для этого есть.
