Свежая версия инвертора (индекс 1_02) 150Вт/4Ом

[aleson]

Эх блин... наверно ушатал я один канал ,хотел добавить усиления , впаял резистор (указанный выше , в ветке) 1,5кОм , в каждом канале-в итоге после включения один канал работает нормально , во втором светятся 2 светодиода на модуляторе и греются ключи , проверил нигде соплёв нету, может феном перегрел чего (350гр..всегда так паяю, никогда ничего не горело..) ? Но фольгой вроде прикрыл всё остальное....

[JKS]

светятся 2 светодиода на модуляторе

Обидно, однако. У меня с версией 1.022 были проблемы с со свечением светодиодов viewtopic.php?p=34522#p34522
перепаяли стабилитроны мне, прошло.

[Sous]

не тот случай.
посмотрите, или вы тот резистор не замкнули, припаян он как-то криво.
ну и входной ОУ можно спалить, легко. особенно, если обычным паяльником паять не сняв остальные коннекторы с платы

[aleson]

проверял омметром-1,3 ком показывает (кривой резистор обратной связи ОУ , и дорожки целые в местах пайки , я прозвонил) , а насчёт опера согласен , возможно перегрел... досадно и то что сейчас нет возможности поковыряться с ним(не раньше выходных..) , время будет -отпишусь о результатах

[aleson]

сегодня добрался до платы , заменил ОУ , никакого результата , хоть я и знаком с ремонтом электроники но этот аппарат мне не по зубам, с моим уровнем в данной технологии (тем более ещё и схемы нет ) ... Вместо неисправной платы поставил новую , вопрос закрыт.

[JKS]

... Вместо неисправной платы поставил новую , вопрос закрыт.

С учётом параллельного импорта "недорогой" такой ремонт получился..

[timurrr]

добавлен вход управленния включением (STBY)

Уважаемые, подскажите пожалуйста, как использовать вход STBY? нигде в инструкциях не нашел, какая схема подключения и какие ограничения.

[Sous]

Вход стендбай заблокирован нулевым резистором на землю
.
Если этот резистор снять, то усилитель будет запускаться только после замыкания stby на землю

[timurrr]

На днях получил две платы 1_11. До законченного устройства еще далеко, но подсобрал на столе для проверки работоспособности и заодно на скорую руку измерил характеристики. С линейным БП без стабилизации на +-30В получил около 17Вт мощности с близкими к нулю искажениями.
Точных измерений не проводил, в них просто нет смысла с такими параметрами. Искажения одного порядка со звуковой картой, которую я использовал в тестах (E-MU 0404). Честно говоря, это GameOver, непонятно куда дальше можно улучшать показатели Пять баллов!

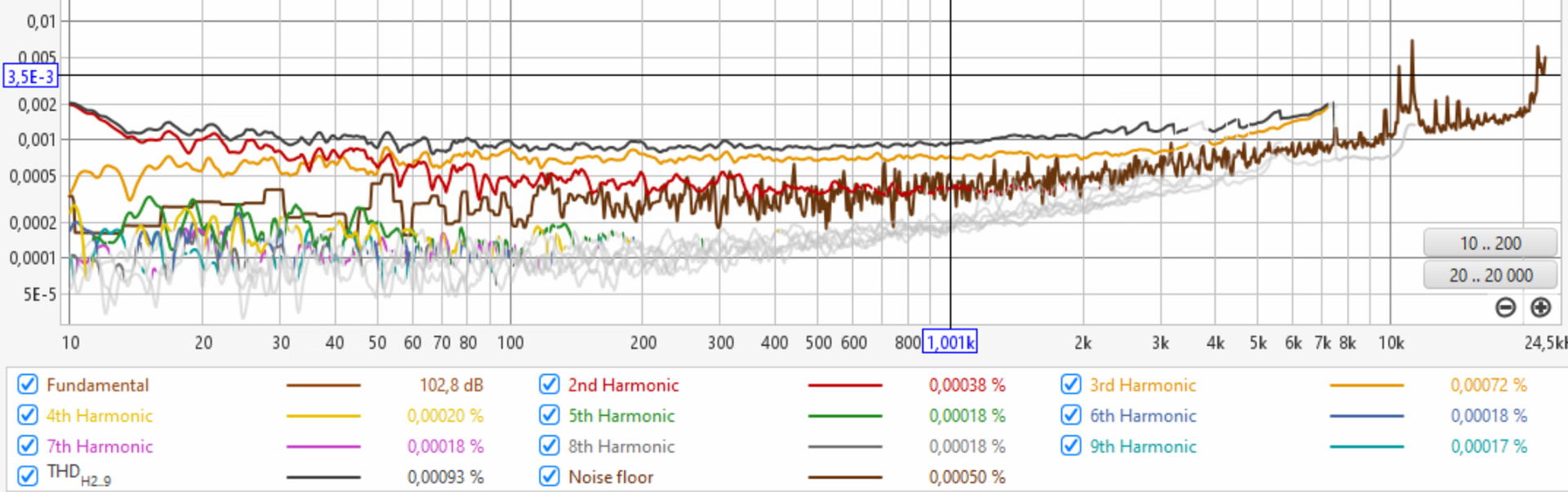

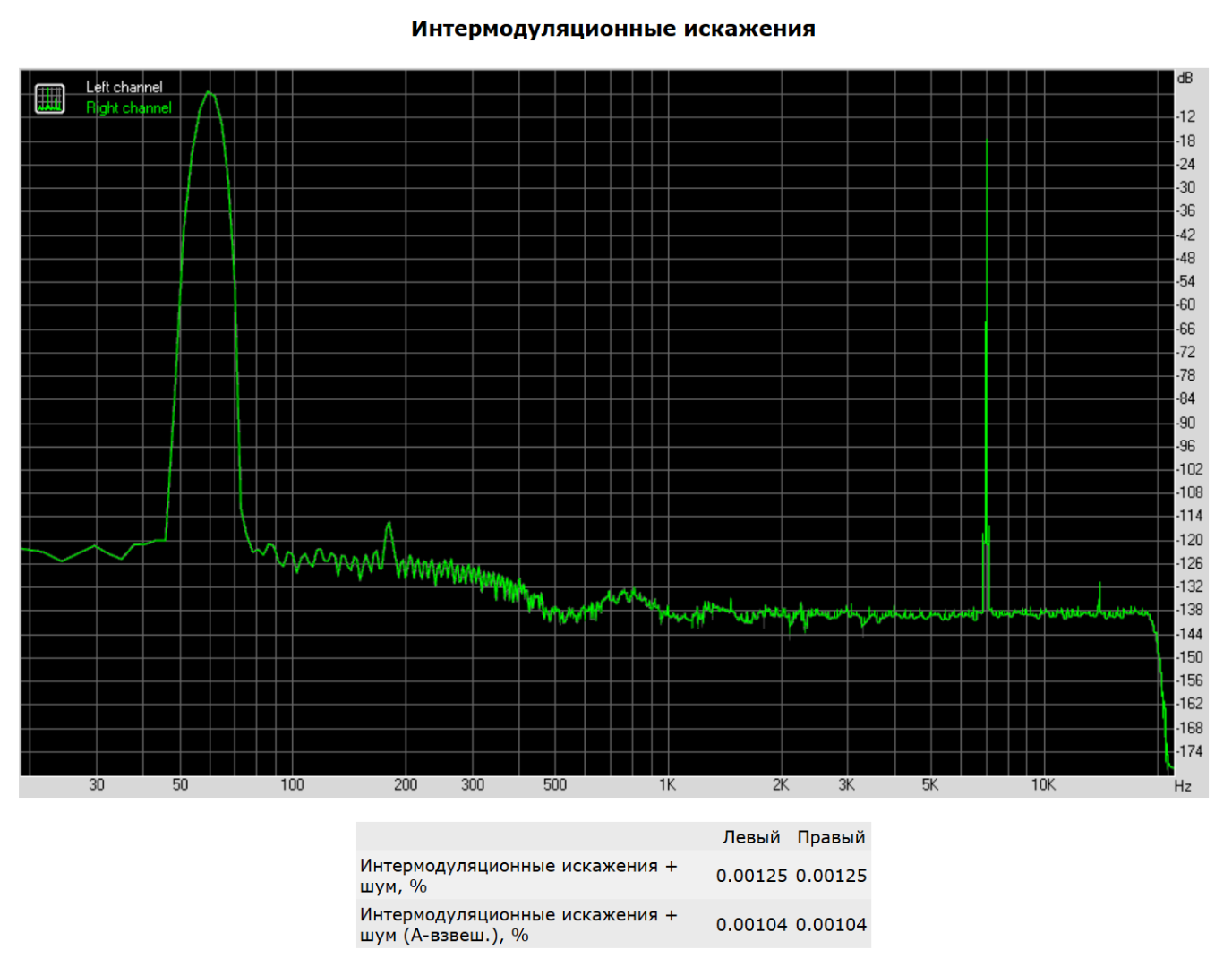

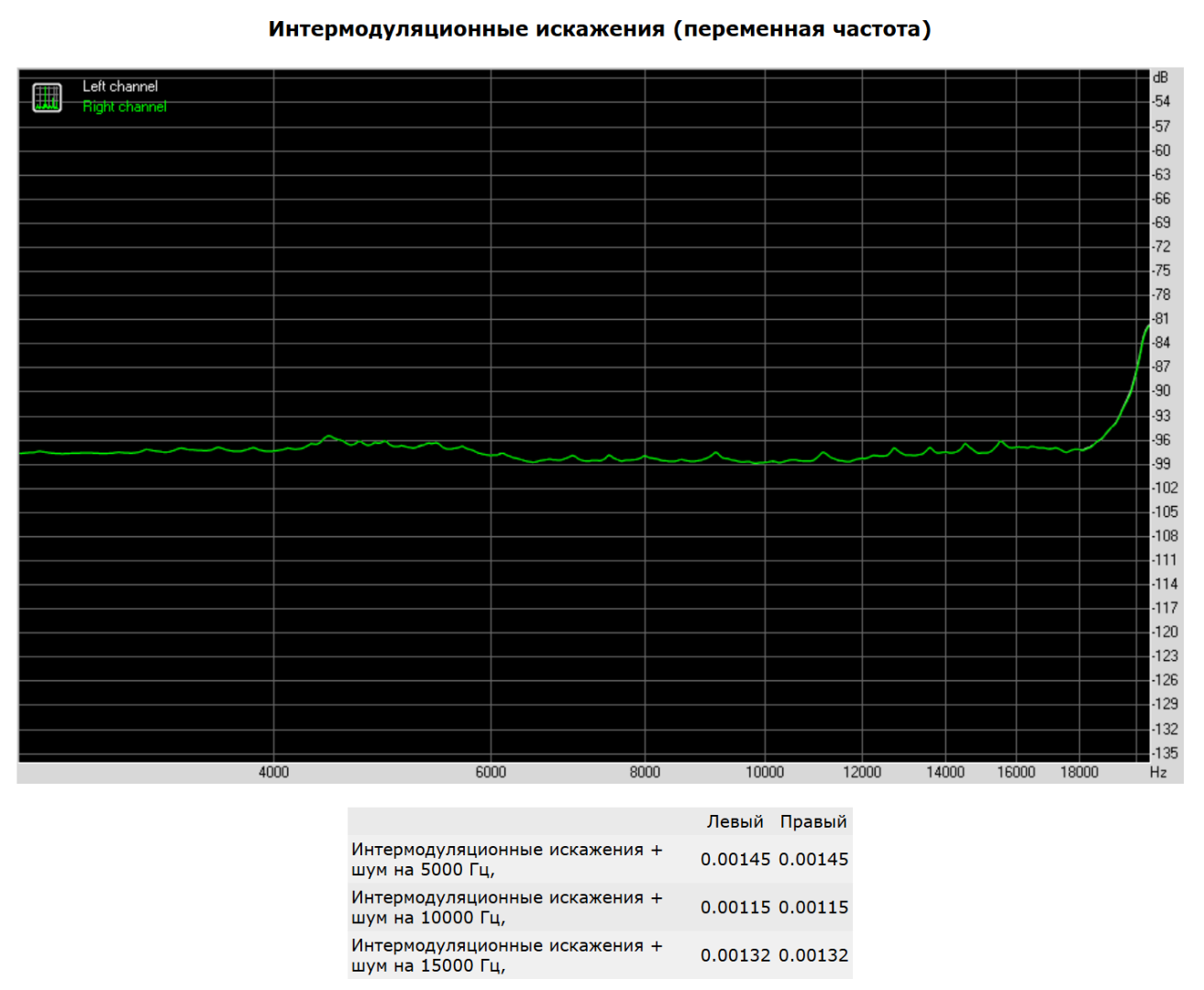

Вот результаты измерений на 4 омах, это без корпуса, подключение балансное, регулировка громкости осуществлялась потенциометром на звуковой карте.

[timurrr]

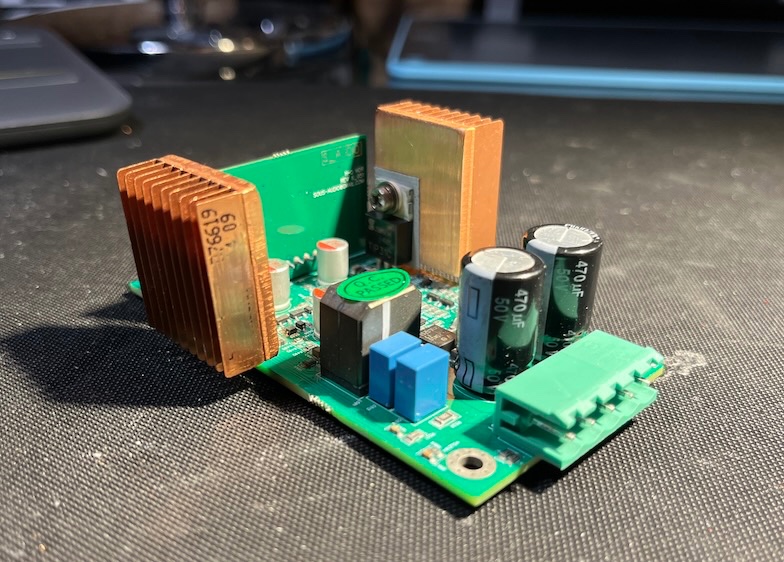

Еще один ракурс и вид плат. Версий уже много вышло как я понял

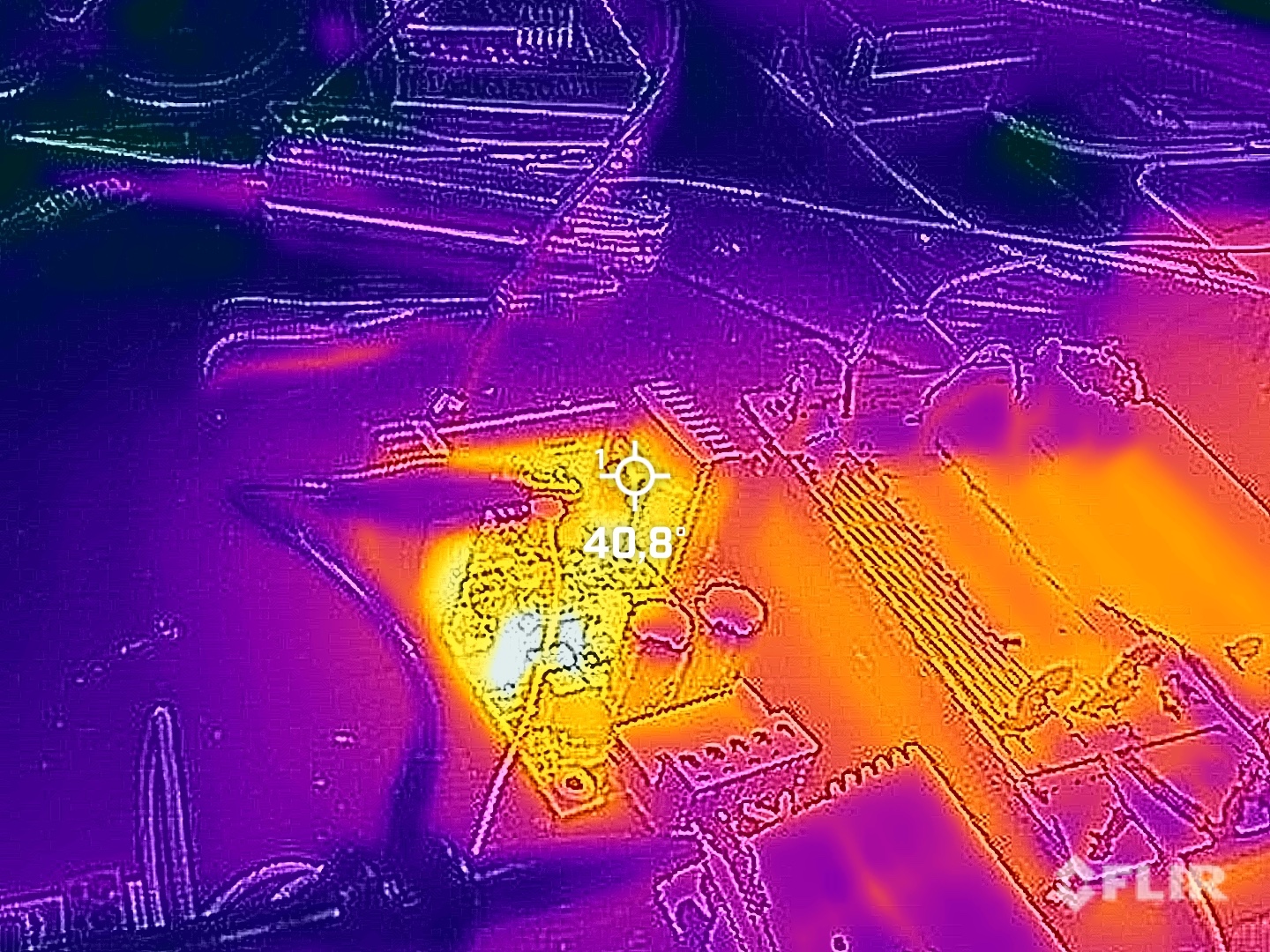

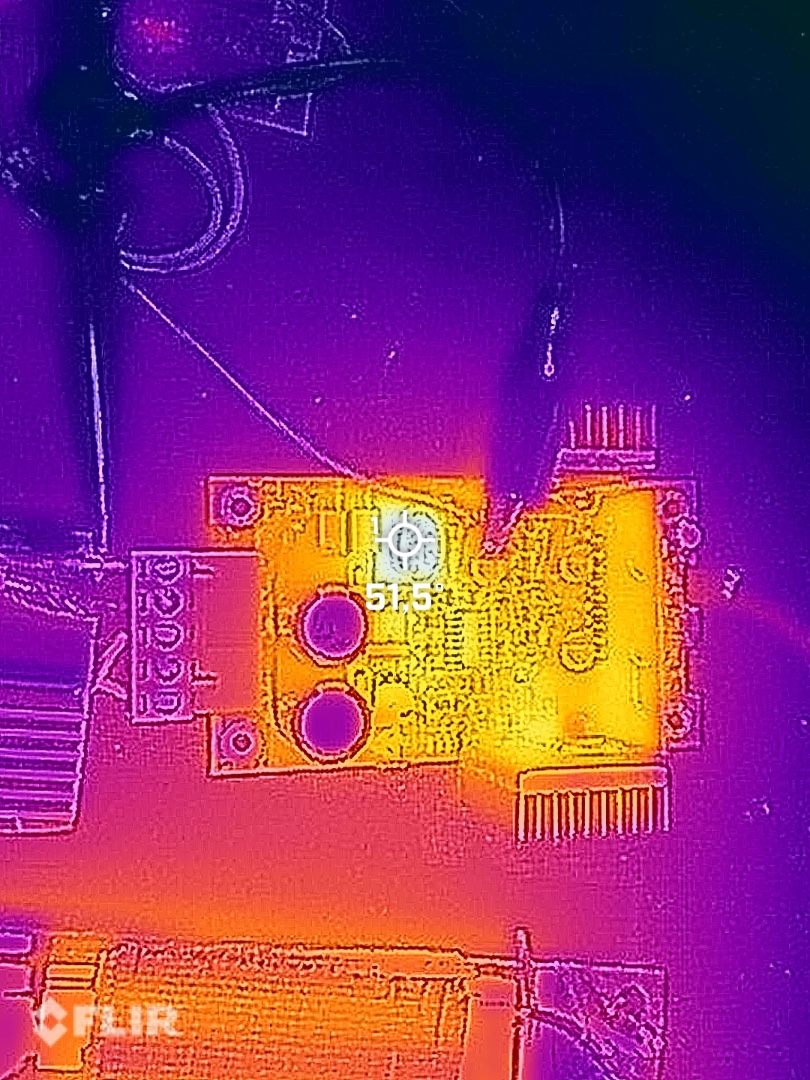

В предверии проектирования корпуса задумался об охлаждении. На ваших фотографиях не совсем видно, но есть ли смысл прикручивать плату к радиаторам, если там снизу нечего охлаждать? Я как-то по наитию прикрутил небольшие радиаторы к TO-220 транзисторам через прокладки, а у вас они-то как раз висят в воздухе.
В моем случае температура дросселя на несколько градусов выше этих биполярников, но у меня относительно низкое (+-30V) напряжение питания.

[Sous]

В общем-то для +/-35В доп радиаторы не нужны
Плата позволяет в таком режиме длительно работать на 50Вт RMS, что для музыки будет недостижимо

[Sous]

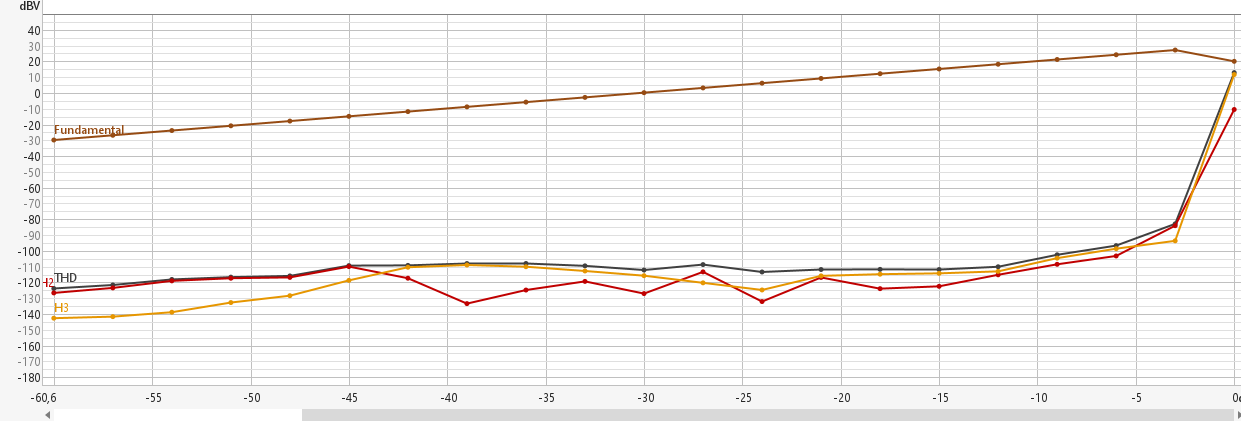

Вот график на КНИ от мощности на автоверсию.

[sindbad07]

Скажите у версий 1_xx выходной фильтр охвачен ОС?

[Sous]

конечно

[sindbad07]

Можно еще вопрос по много-ампингу. Какой БП можете посоветовать для подключения 6 шт модулей 1_11 (по три шт на канал). С двумя GXAMP по 500 Вт получится запустить?

[Sous]

получится, почему нет.
Мощности хватит. Ну и сейчас я жду прототип однополярного блока на 32В, как только запущу- сразу отправляю в производство двухполярный.

[Sous]

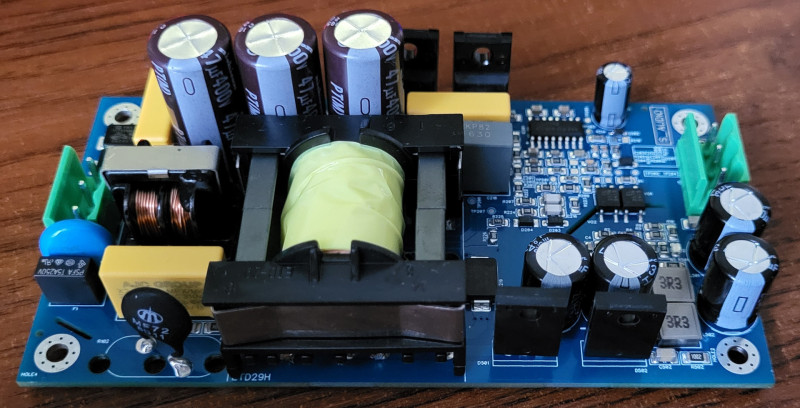

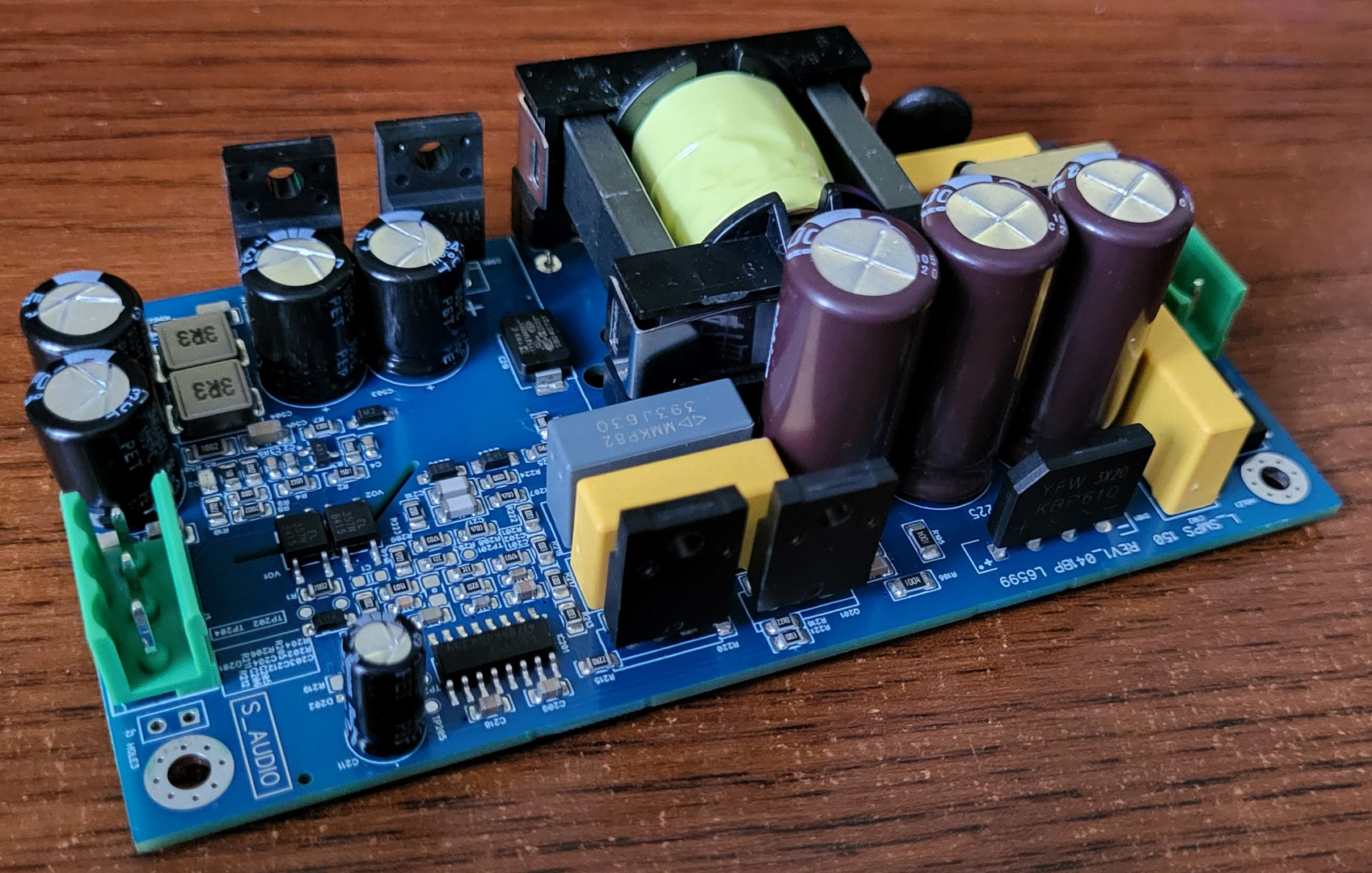

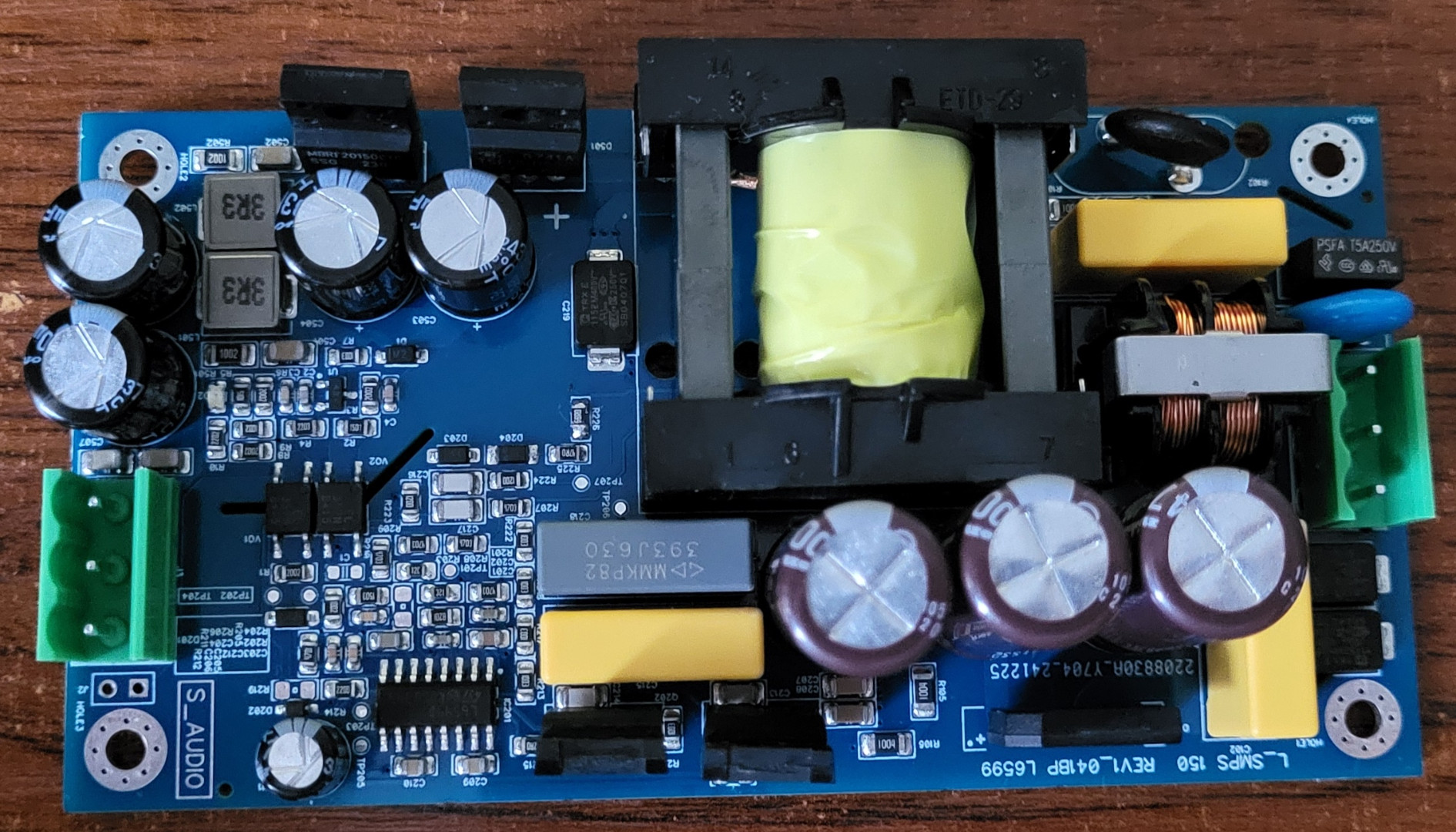

Блок питания +/-32В 150Вт ном

[lexey]

Синяя плата, что-то новое;)
Такого БП не хватало. Отличная работа!

[lexey]

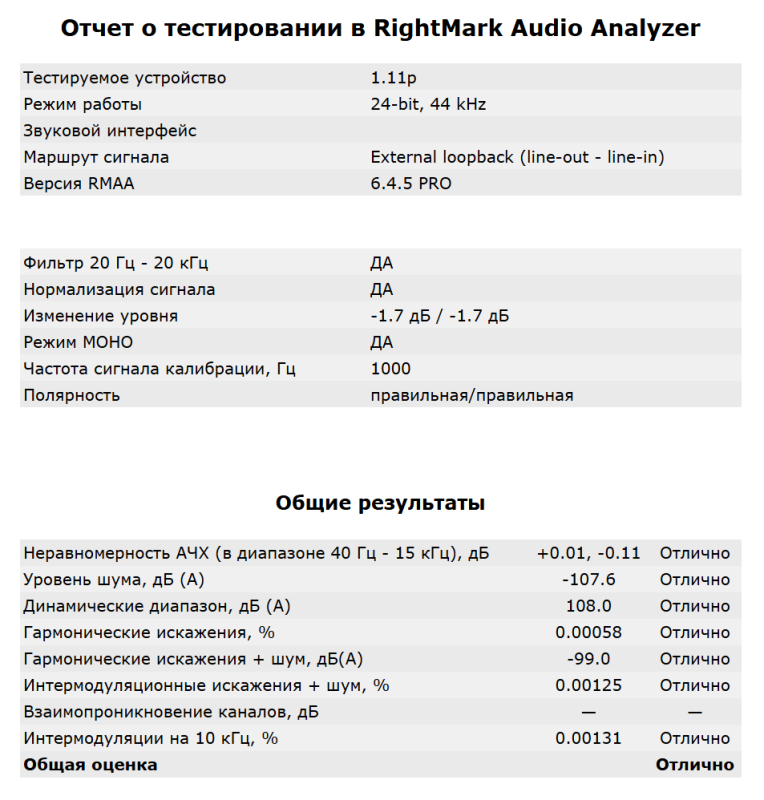

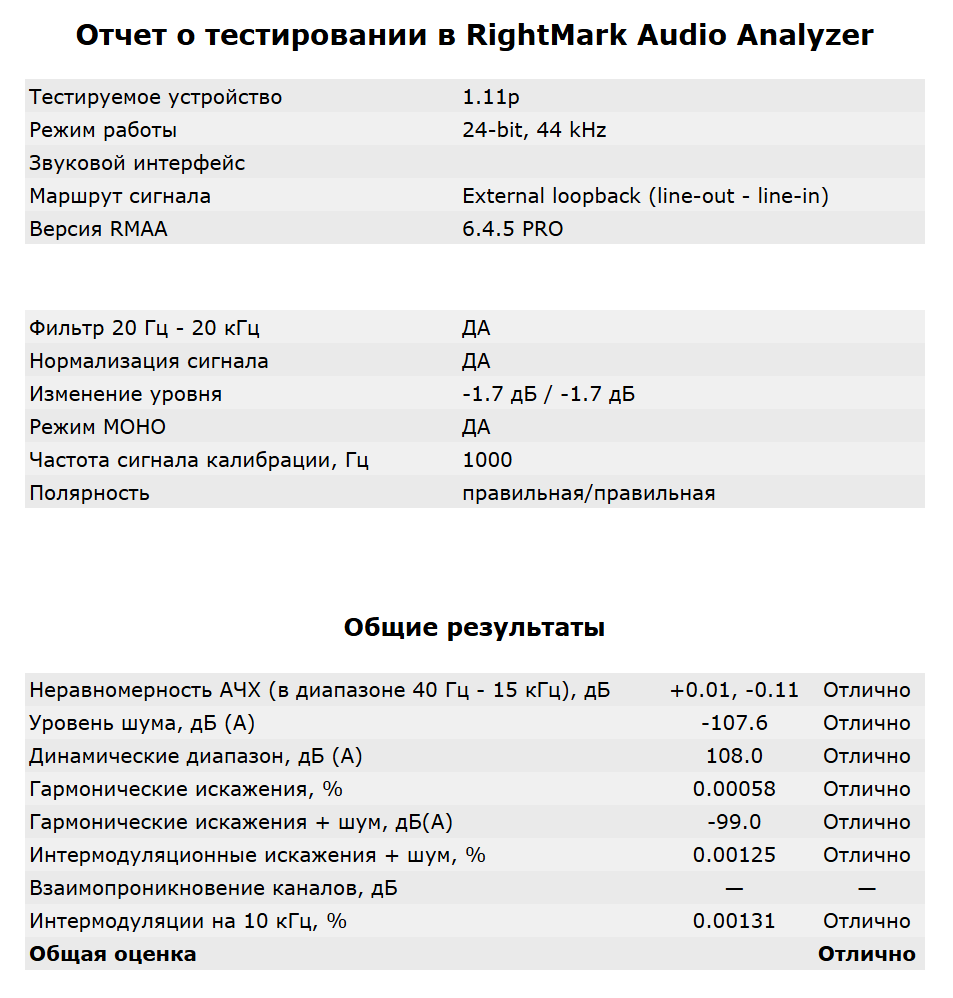

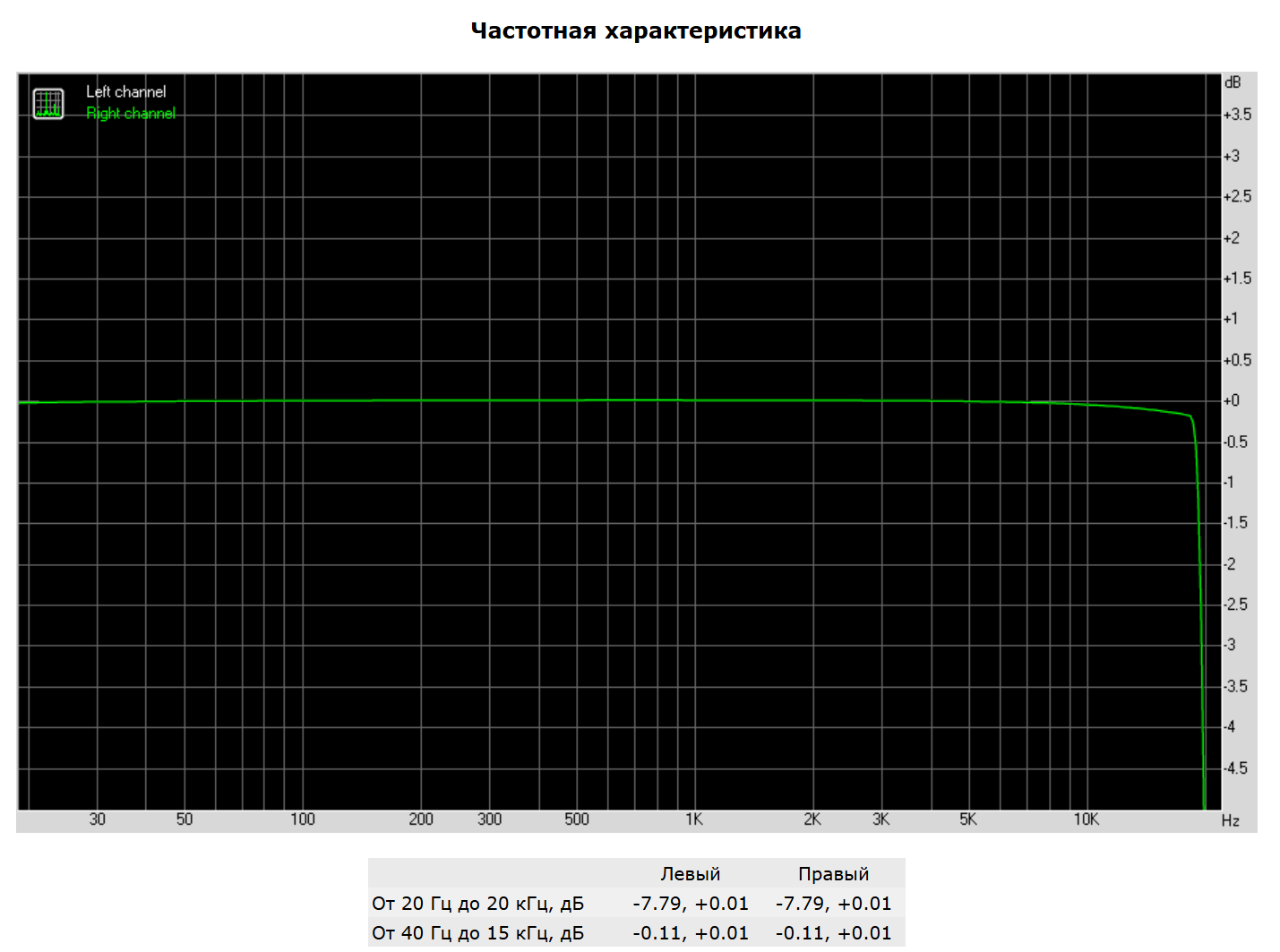

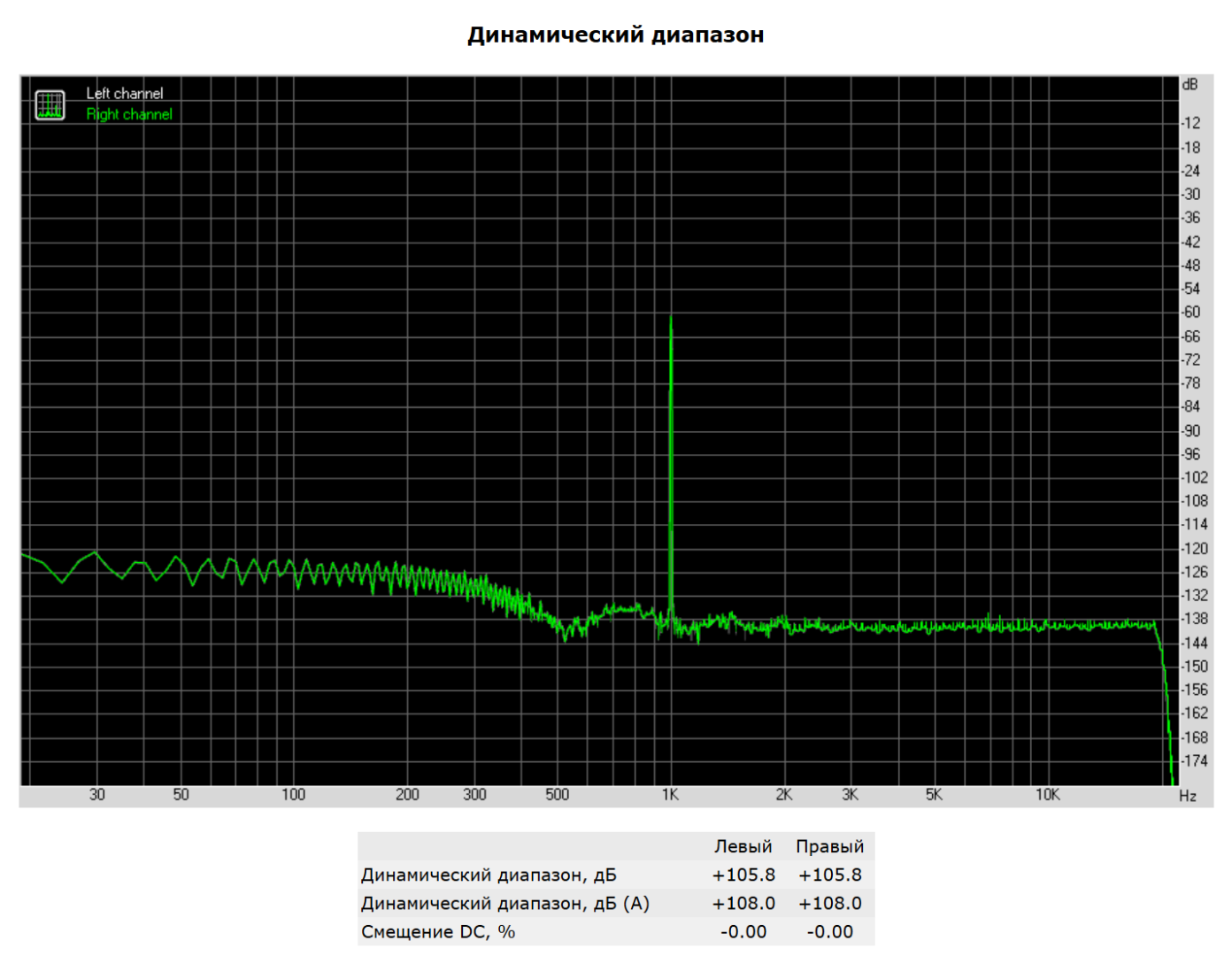

Попал в мои руки блок питания Юрия, llc_smps200_+/-32v. Решил померить мощность в мостовом режиме при нагрузке 8Ом.
Максимальную мощность в 245вт получилось снять.

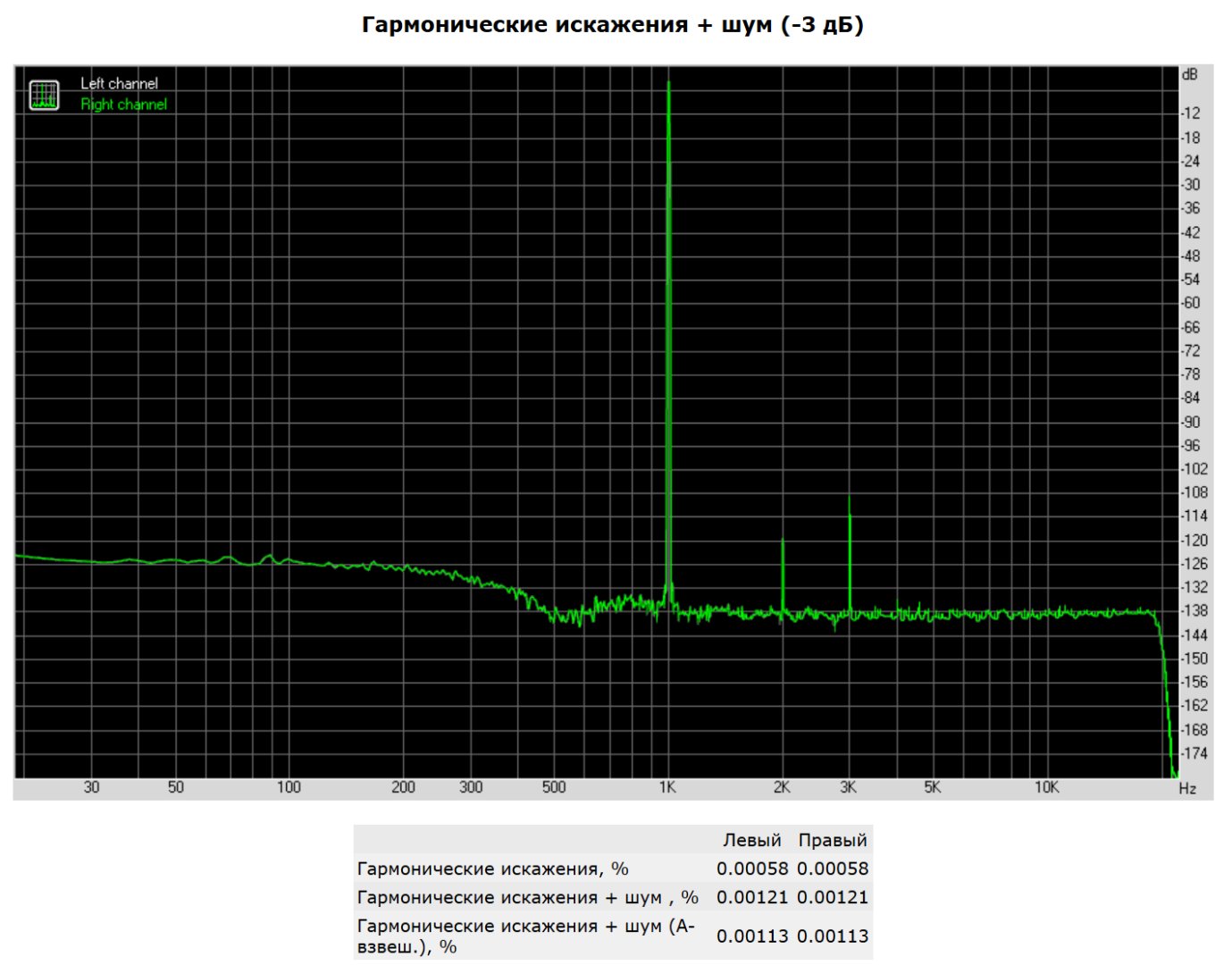

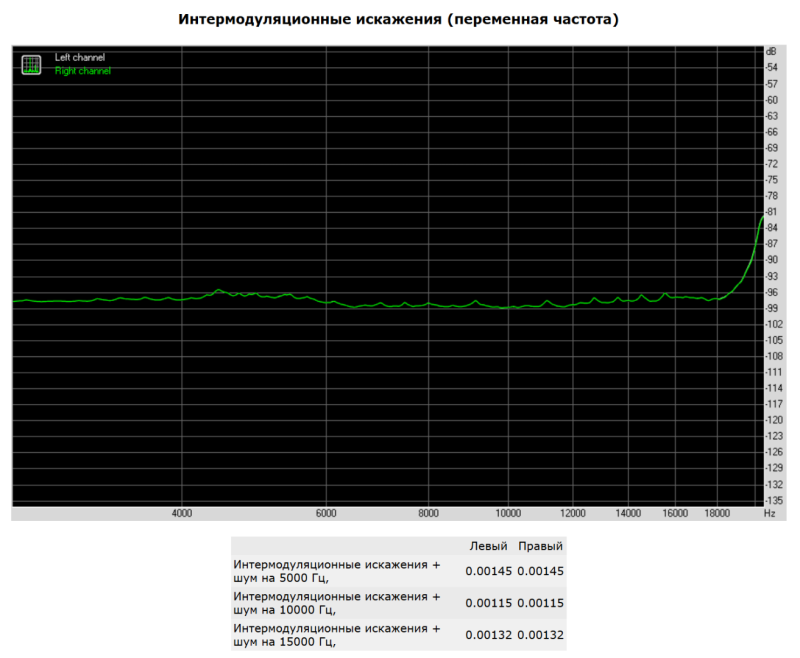

Также попрактиковался в замере в RMAA. Не уверен на сколько хорошо у меня это получилось, тут нужно спросить тех кто собаку на этом съел

phpBB [media]

[lexey]

[lexey]

[makstex]

В настройках ЦАПа, если есть галочка "Safe Mode" - уберите. Чтобы выше 20кГц забирался.

[PJK]

Попал в мои руки блок питания Юрия, llc_smps200_+/-32v.

До +/-40V возможно вытянуть не перематывая трансформатор? Вопрос конечно больше к Юрию

[Sous]

Нет, нормально не будет работать .
Позже сделаю версию на 42

[PJK]

Позже сделаю версию на 42

Супер!

[Вася-Пупкин]

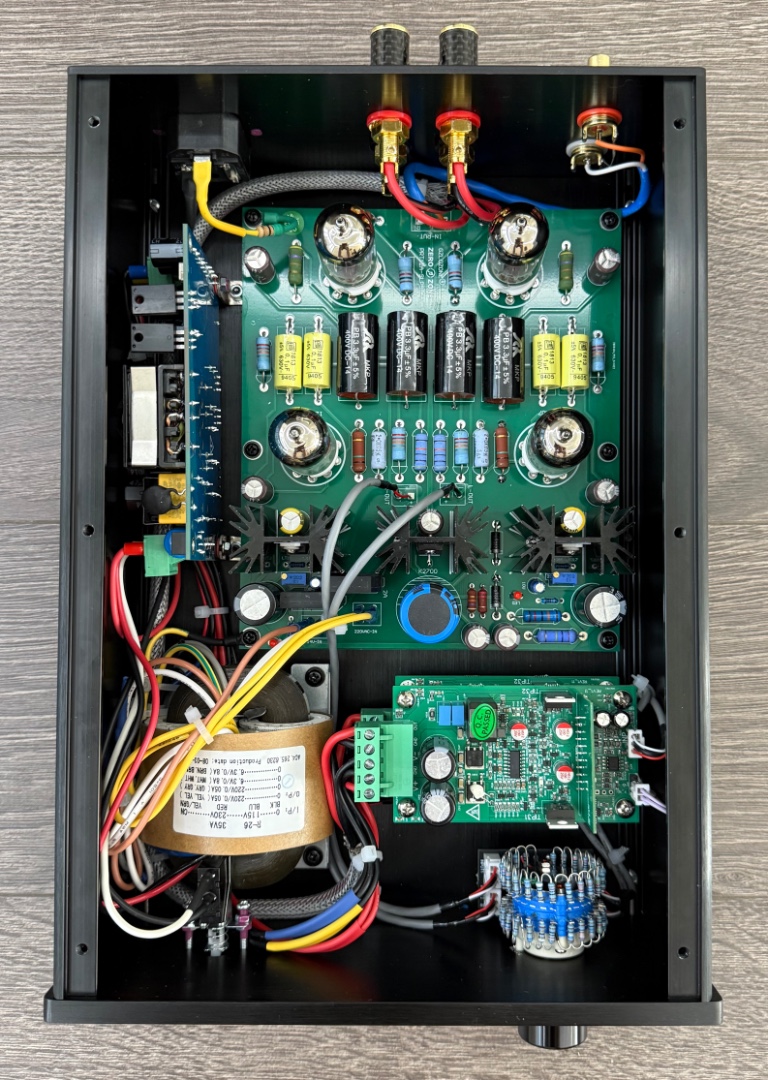

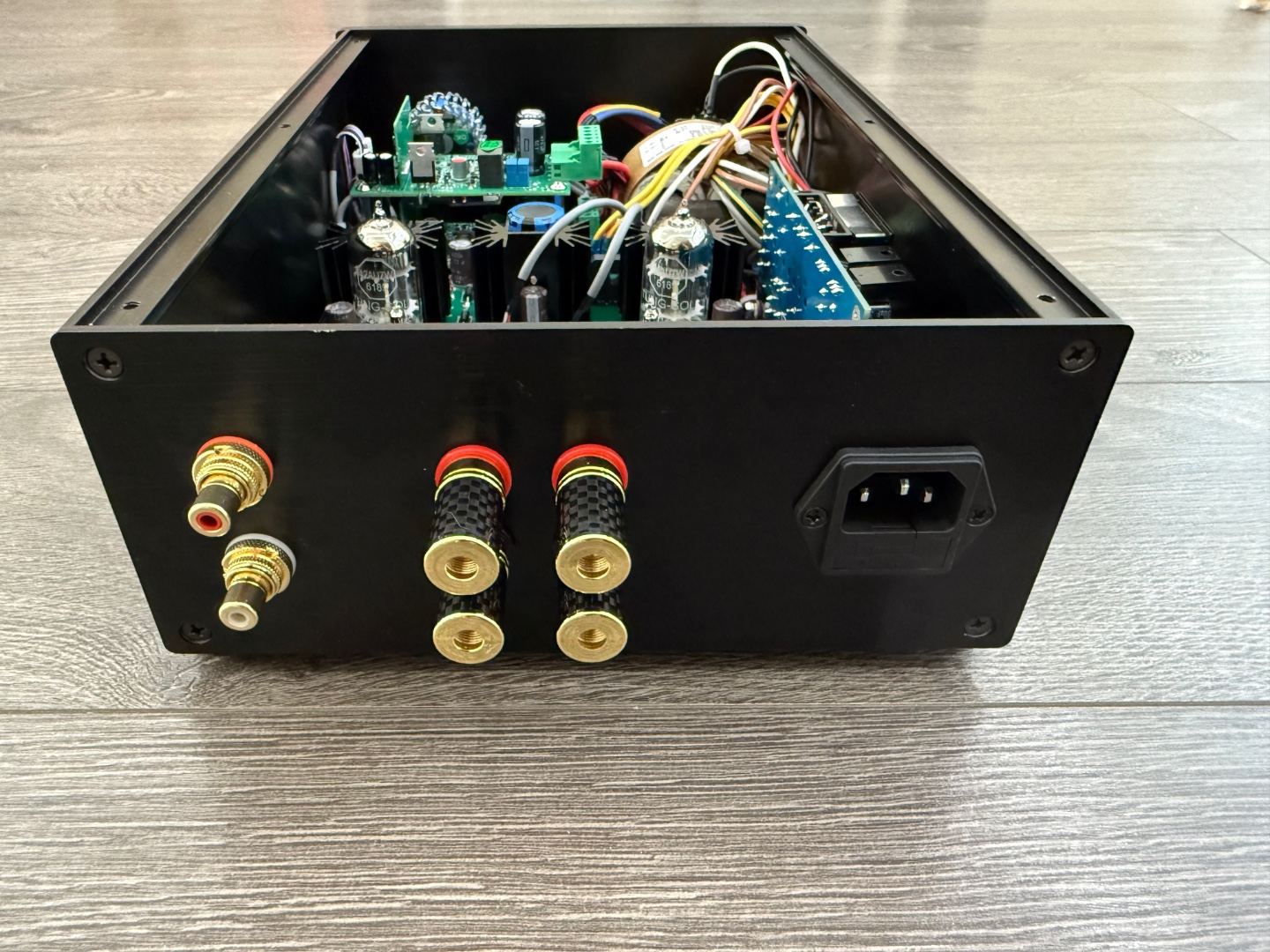

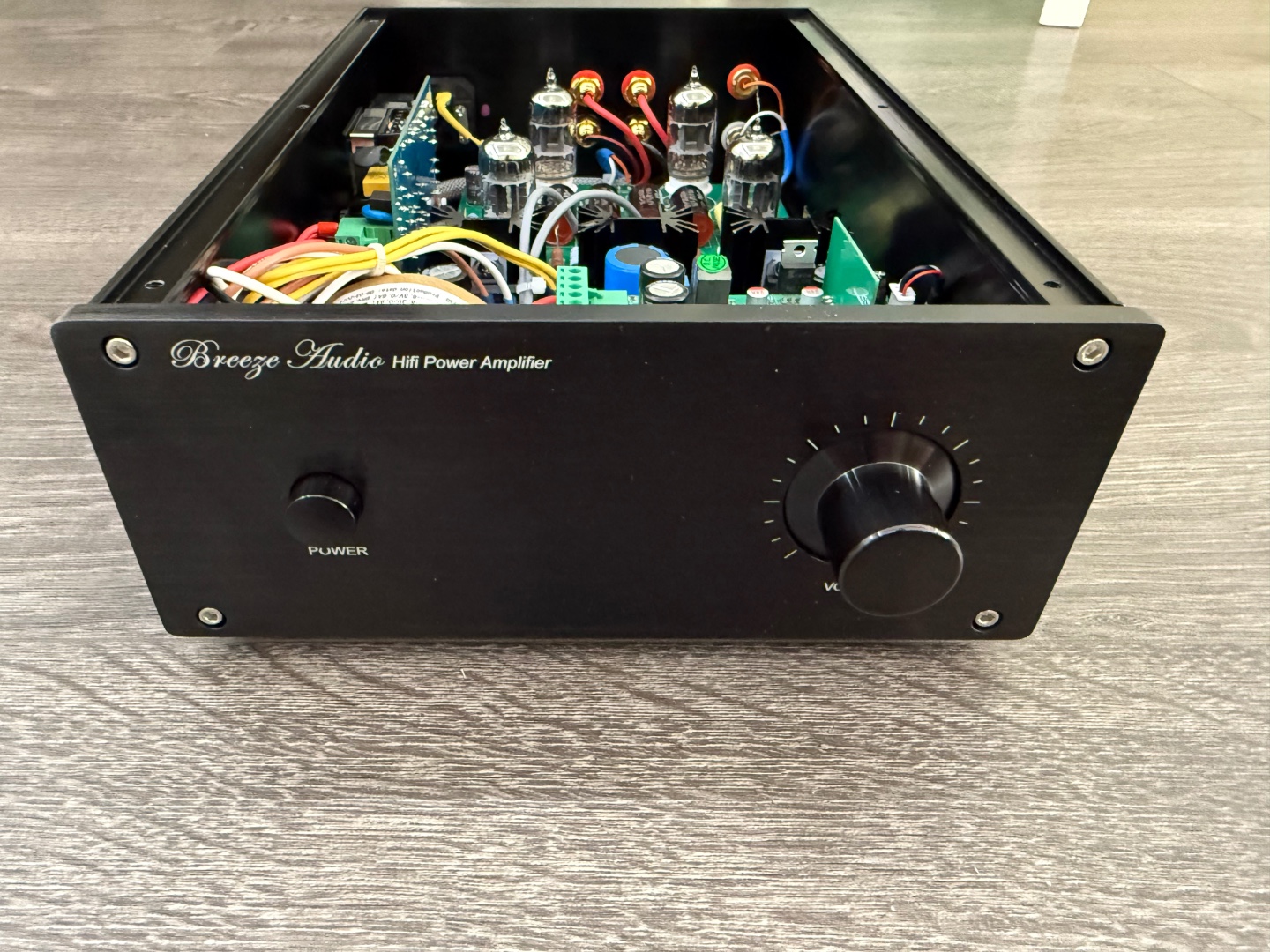

Доброго всем! Ещё один проект закончен. Тут модули версии пурифай 1_11 от Юрия и его же БП на +-32 вольта, предвак конструктор с Али, лампы есс82 - tung-sol и psvane подобранные пары.
Юре, как всегда спасибо! Играет и поет все прекрасно, нужно проверить без предвака звучание, толи лампы дают глубокий и бархатный низ толи уже уши замылились всякими усиками ))

[Николаевич]

- отлично получилось. если можно режимы ваших лампочек. спасибо.

[Sous]

спасибо большое за отзыв!

[Вася-Пупкин]

- отлично получилось. если можно режимы ваших лампочек. спасибо.

Спасибо! Накал 12.56 вольт, раздельно левый правый канал, анодное если не изменяет память 286 вольт

[JKS]

Блок питания +/-32В 150Вт ном

Подскажите, в этом БП нет болезней GHAMP, BURST MODE?
Цену данного БП где увидеть?
