Усилитель JLH 1969

[Ромарио]

Здравствуйте,я новичок,прочитал сегодня всю ветку,так много и долго никогда не читал,а после решил зарегестрироваться
Имею большое желание собрать такой усилитель с вашей помощью конечно,сам я электрик(электродвигатели,тр-ры,ГПМ) а в электронике не понимаю,но паяльник держать умею.Усилитель нужен для прослушивания с винил.проигрывателя,сд проигрывателя и телефона.
Акустика виктор 100 Вт,6 Ом
На алике заказал белые пустые платы,ибп 24в 6а - 2шт,плату защита ас и два радиатора.
Так вот пустые платы буду комплектовать сам,исходя из прочитаного и личной не грамотности в этом деле нужен список деталей этих плат для закупки,
прошу понимания,что не имея знаний в электронике,я всеравно соберу усилитель,но вникать в процессы работы каждого элемента времени нет,в процессе сборки я наверное ещё не раз попрошу совета,сильно не пинайте

[Alex]

Здравствуйте, добро пожаловать, успехов!

[Ромарио]

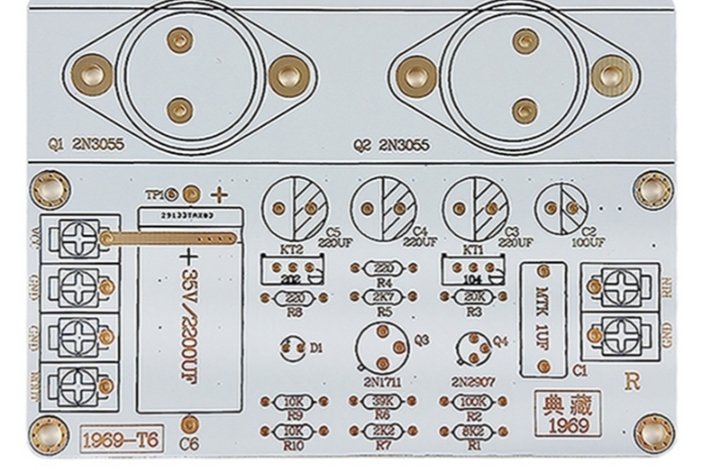

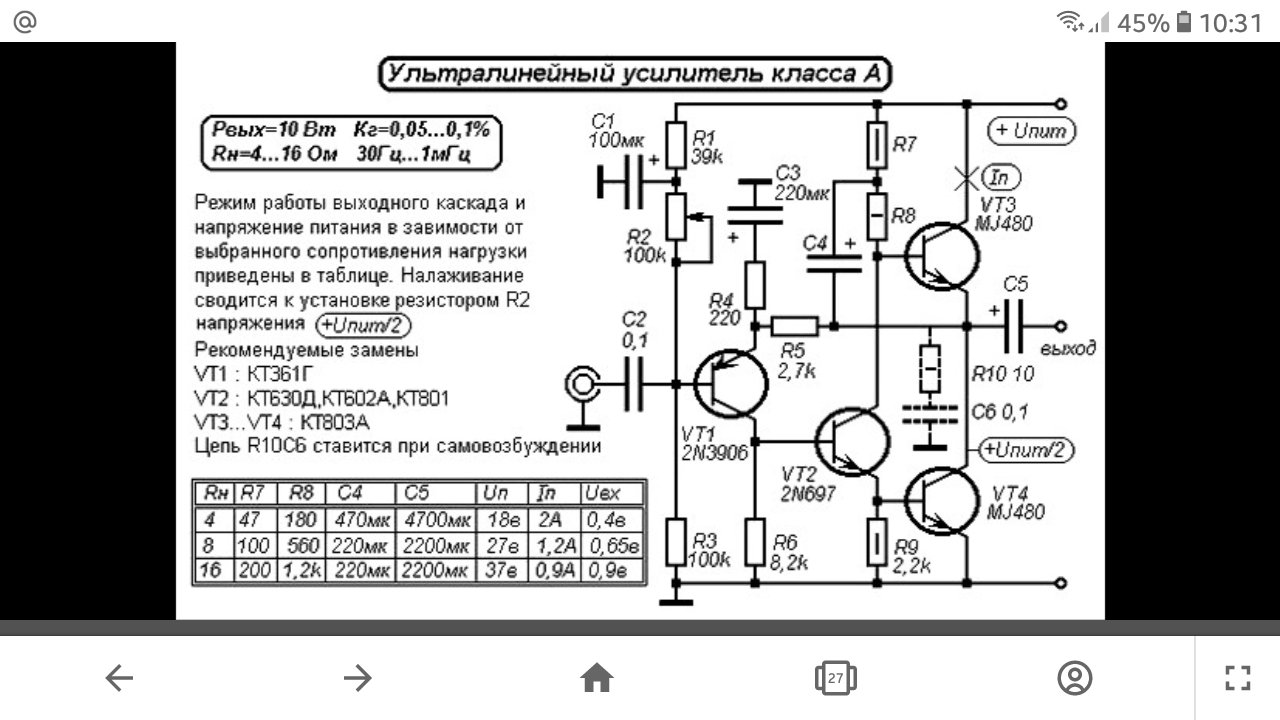

Номиналы на орегинале и китайце разные:
Jlh / китай
С1 100 мкФ / 1мкФ
С2 0,1 мкФ / 100 мкФ
С3 220 мкФ / 220мкФ
С4 / 220мкФ
С5 / 220мкФ
С6 0,1 мкФ / 2200мкФ 35в
R1 39кОм / 8,2кОм
R2 100кОм( перем.) / 100кОм
R3 100кОм / 20кОм
R4 220кОм / 220кОм
R5 2,7кОм / 2,7кОм
R6 8,2кОм / 39кОм
R7 / 2,2кОм
R8 / 220кОм
R9 2,2кОм / 10кОм
R10 10кОм / 10кОм
R перем. Кт1 104кОм
Rперем. Кт2 202кОм
Vt1 2n3906 / Q3 2n1711
Vt2 2n694 / Q4 2n2907
Vt3 nj480 / Q1 2n3055
Vt4 nj480 / Q2 2n3055
Как то так.
Нужны номинал/мощность всех деталей с учётом ваших доработок(изменений).
Если есть варианты деталей подороже(лучше),чтобы не перепаивать.

[Ромарио]

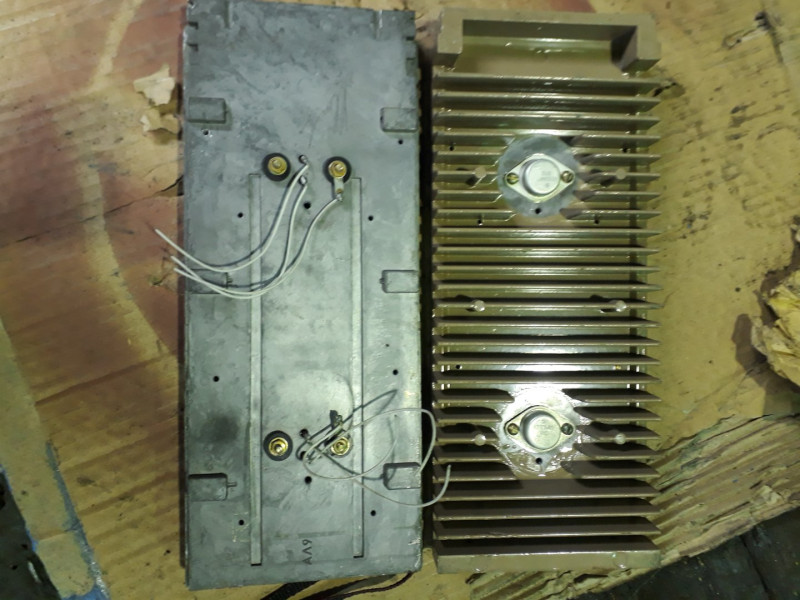

Радиаторы 290×120×25

[Ромарио]

Alps каким номеналом заказать,или ссылку?

[RUS_D]

Но вам никто и не обещал что схемка с журнала радио будет совпадать по названию деталей с китайцами,
разберитесь со схемой - она публиковалась тут в теме на китайца несколько раз.

Радиаторов хватит вам для экспериментов

Alps брать на 50к тип А

[Ромарио]

Китайскую плату оставить как есть или нужно что то заменить,дополнить?

[Alex]

Плату можно оставить, выходные транзисторы я бы поискал оригинальные.

[Ромарио]

Емкости какие желательно увеличить или добавить?

[lgedmitry]

Емкости какие желательно увеличить или добавить?

С3 можно попробовать зашунтировать полимерным такой же ёмкости. Это на любителя, типа меня

[Dr.Somebody]

Емкости какие желательно увеличить или добавить?

Почитайте теорию на сайте https://radiopages.ru/jlh1.html
Жаль, что перестал работать сайт http://aovox.com/ - там еще больше подборка была.

[Юрий1000]

Разделительный кондей на выходе 6800 мкФ примерно я бы посоветовал, защита акустики не обязательна.

[Юрий1000]

+ маленький радиатор на транзистор (Q3 на плате).

[Justas*]

+ маленький радиатор на транзистор (Q3 на плате).

Если применить на выходе не старинные низкочастотные 2n3055, а что нибудь получше, с h21 больше 100, радиатор на Q3 не нужен. Да и сам Q3 можно поставить маломощный и более качественный чем 2n1711

[andrey44]

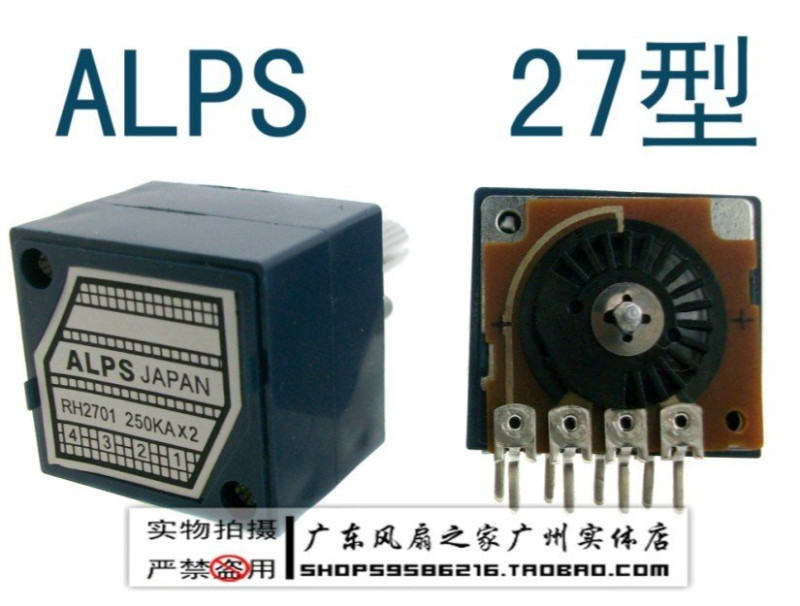

Научите дурака как подключить китайский alps на 8 контактов.На наклейке только обозначения 1,2,3,4.три дня мучаюсь.

[Justas*]

Ссылку на него киньте

[LinuxManiac]

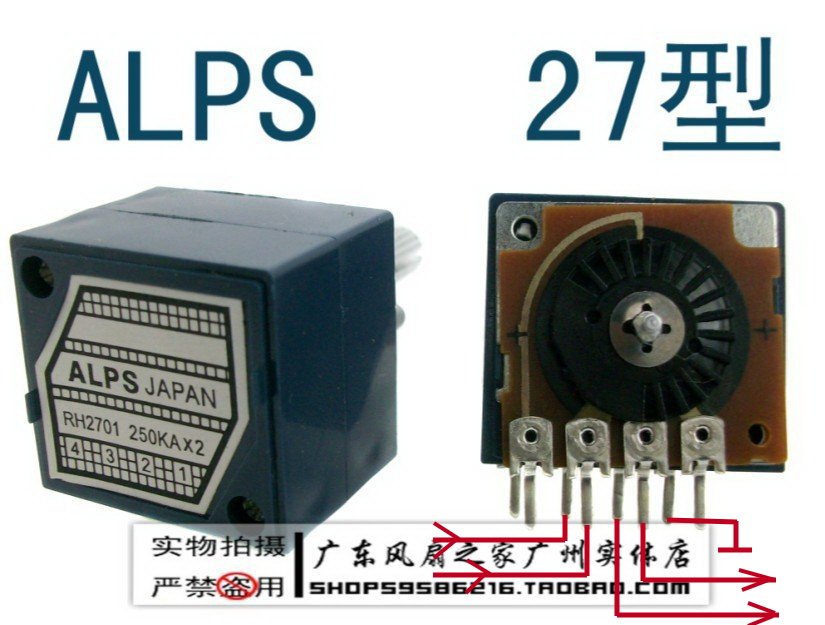

Если смотреть со стороны "попы" выводами вниз, то
- правая пара выводов (1) - на общий провод
- вторая справа пара выводов (2) - выход регулятора ("ползунок")
- следующая пара (3) - вход сигнала
- левая пара выводов (4) - на тонкомпенсацию (если нужно)

[andrey44]

Дак они одинаковые с телефона неудобно. Две полосы контактов. Причём при проверке омметром 3и 4,7 и8 показывают сопротивление я так понял это сигнальные вход и выход. А остальные 1и 2, 5 и 6 не показывают ничего и между собой при прозвонке не звоняться. Не судите строго я начинающий.Те имееться на выходе 2 сигнала и 2 земли сигнил подключаю к 3 в 1 ряду и к 3 во втором, к 1 объединяют земли и впаиваю в 1 ряд, выход земли объединяю и паяю к 1 контакту во 2 ряду, и в 1 и 2 ряду на контакте 2 выход сигнала правильно?

[LinuxManiac]

Тем нет выводов 5, 6, 7 или 8.
В каждом канале есть выводы 1, 2, 3 и 4 (они в два ряда, в обоих рядах номера соответствуют друг другу)

- оба вывода (1) - на землю (вместе)
- вывод (2) - в каждом канале на выход
- вывод (3) - в каждом канале - вход

[Justas*]

[Dr.Somebody]

Научите дурака как подключить китайский alps на 8 контактов.На наклейке только обозначения 1,2,3,4.три дня мучаюсь.

В усилителе JLH 1969 с мощностью до 12Вт регулятор мощности можно вообще не ставить.
В моем например ток покоя 0,96А при напряжении питания 27В, регулятор громкости всегда на максимуме (нафиг я его вообще ставил?), а уровень громкости регулирую програмно, через ЦАП

[Ромарио]

Если применить на выходе не старинные низкочастотные 2n3055, а что нибудь получше, с h21 больше 100, радиатор на Q3 не нужен. Да и сам Q3 можно поставить маломощный и более качественный чем 2n1711

Например ?

[Ромарио]

Разделительный кондей на выходе 6800 мкФ примерно я бы посоветовал, защита акустики не обязательна.

Раделительный - С3 ?( на китае)

[Sid]

По части ёмкости выходного разделительного конденсатора...
Сам Худ вроде так рекомендовал: на нагрузку 8 и 16 Ом - 2200 uF, на 4 Ома - 4700.
Увеличение ёмкости добавляет низов, что видно на всех измерениях, в том числе и Alex-a.
Неоднократно натыкался на мнение (или даже утверждение), что чрезмерное увеличение выходной ёмкости влечёт за собой увеличение инерционности звука, что превращает быструю музыку в кашу и поэтому дальше 4700 uF (на 8 Ом) ходить не стоит.
Лично я ставлю 6800 uF - дальше тоже смысла ходить не вижу, но по другой причине: конденсатор получается большим (и довольно дорогим), а прибавка по низам очень незначительная. Никакой "каши" при этом не слышу. (Может её видно?)
Есть мнения и опыт на этот счёт?

[Justas*]

Если применить на выходе не старинные низкочастотные 2n3055, а что нибудь получше, с h21 больше 100, радиатор на Q3 не нужен. Да и сам Q3 можно поставить маломощный и более качественный чем 2n1711

Например ?

Народный 2SC5200-O
http://www.farnell.com/datasheets/316951.pdf

КТ602Б
http://transistorlib.net/kt602.html
Отобрать с h21э больше 200

[Justas*]

По части ёмкости выходного разделительного конденсатора...
Сам Худ вроде так рекомендовал: на нагрузку 8 и 16 Ом - 2200 uF, на 4 Ома - 4700.
Увеличение ёмкости добавляет низов, что видно на всех измерениях, в том числе и Alex-a.
Неоднократно натыкался на мнение (или даже утверждение), что чрезмерное увеличение выходной ёмкости влечёт за собой увеличение инерционности звука, что превращает быструю музыку в кашу и поэтому дальше 4700 uF (на 8 Ом) ходить не стоит.
Лично я ставлю 6800 uF - дальше тоже смысла ходить не вижу, но по другой причине: конденсатор получается большим (и довольно дорогим), а прибавка по низам очень незначительная. Никакой "каши" при этом не слышу. (Может её видно?)
Есть мнения и опыт на этот счёт?

Увеличение инерционности - чушь полнейшая.
От ёмкости выходного конденсатора, зависит частота среза по НЧ. А она определяется импедансом АС и их способностью воспроизводить низкие частоты. Например, для полочной двухполоски играющей от 50 Гц, нет смысла делать частоту среза в 5 Гц.
Будет лишняя болтанка и пердёж. Достаточно сделать 20-30 Гц.
С конденсатором ёмкостью 6800 uF, частота среза составит:
Для 4 Ом - 5.85 Гц
Для 8 Ом - 2.93 Гц
Для 16 Ом - 1.46 Гц
Ёмкость входного конденсатора, совместно с входным сопротивлением усилителя - ещё один ФНЧ 1-го порядка. Вместе, они представляют ФНЧ 2-го порядка.

[Sid]

Увеличение инерционности - чушь полнейшая.
Будет лишняя болтанка и пердёж...

Может, именно это и имелось в виду.
(Точных цитат под руками нет и по нехватке знаний это я сам такой вывод сделал ).

[osscar]

еще фаза меняется в зависимости от емкости...
при нагрузке 8 Ом и 2200 мкФ 30 Гц смещение составляет 20 градусов.
с 4700 мкФ - 10 градусов. (это из симулятора) Это можно услышать? Я не знаю...

[Justas*]

Так я же писал

Например, для полочной двухполоски играющей от 50 Гц, нет смысла делать частоту среза в 5 Гц.

С каким уровнем она будет играть 30 Гц, если и 50 Гц не в полку? Там одна болтанка диффузора будет. Зачем в этом случае о фазе думать?

[MaratAM]

Сам Худ вроде так рекомендовал: на нагрузку 8 и 16 Ом - 2200 uF, на 4 Ома - 4700.

Во времена Худа требования к басу были несколько другие, послушай старые записи, там ниже 50 Гц и нет ничего, потому что основной носитель тогда был винил, а он не любит инфранизкие басы.
