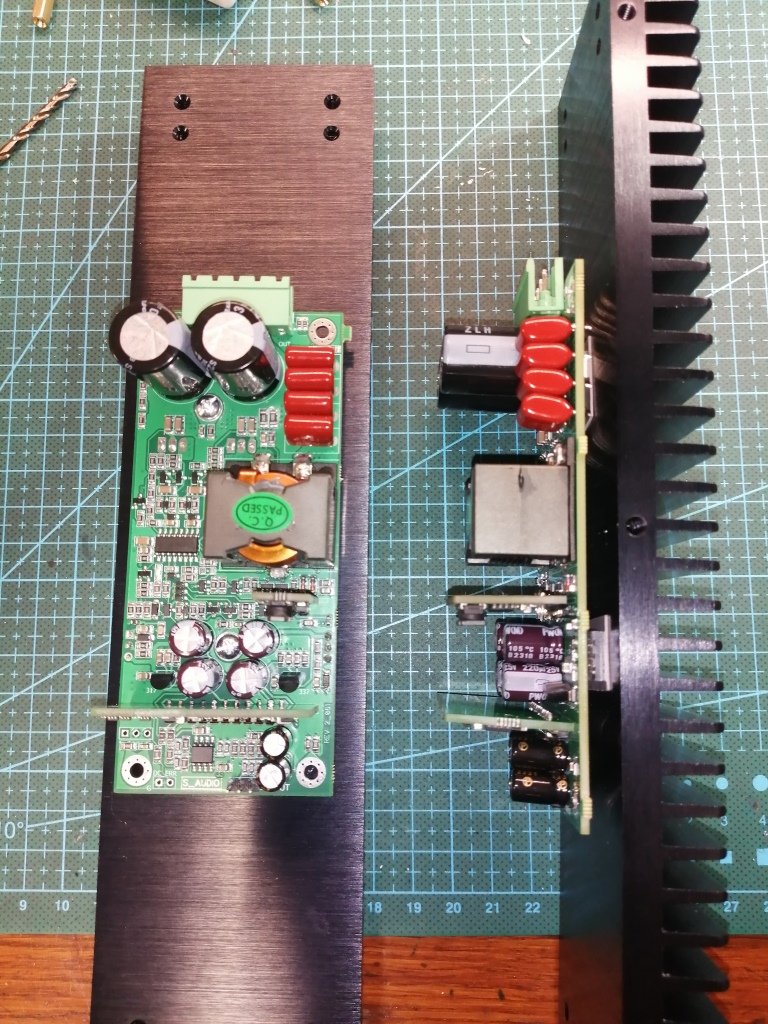

Усилитель Clone Purifi 2.061.P (D класс)

[DimEv]

С замерами вышел прокол, моя аудио интерфейс шумит сильнее усилителя).

[totoshkin]

Здравствуйте, Александр! В одном из видео вы сказали, что у вас в усилителе есть задержка включения/отключения, а на чем она реализована?

[Alex]

У меня много видео и много было усилителей, о каком идет речь?

[totoshkin]

Видео про регулятор громкости Никитина https://www.youtube.com/watch?v=MNuf1p2Em2A&t=8m32s. Да и вообще интересно у вас во всех усилителях одна и таже плата задержки включения или разные?

[Remail]

https://sl.aliexpress.ru/p?key=AoTAOik

Доброго времени суток!
2_052 запитал +/- 60 В
Но усь. уходит в защиту из-за чуть повышенного выходного напряжения от питания.
Как грамотно снизить 2 вольта на плечах в БП?

[Yurij]

Заменой резистора r69

[Mikle]

Здравствуйте, Юрий. Нигде не нашел коэфф. усиления модуля 2.061Р при балансном подключении. Можно ли уменьшить коэф. усиления на 6дБ без существенной переделки усилителя? У Purifi, обычно, на балансе 20дБ, а для SE 26.5 дБ, что по моему мнения является оптимальным.

[Sous]

При подаче симметричного сигнала всегда +6дБ
у 2_061 усиление около 31дБ в SE режиме.

HB 2_06x.docx

(1.9 МБ) 218 скачиваний

[Mikle]

Получается усиление в 70(!) раз. По моему мнению это очень много для усиления цифровых источников для дома.

[Sous]

Тут нет мнения однозначного. Очень часто люди жалуются , что им 26дБ почуму-то мало.
Я тоже сторонник уменьшения усиления.
В крайнем случае можно Ку изменить заменой одного резистора на плате.

[Mikle]

Юрий, а вы сможете это сделать при покупке у вас модулей? Дело в том, что я не владею паяльником от слова совсем.

[Sous]

Да, если вы заранее преедупредите

[DimEv]

Тут нет мнения однозначного. Очень часто люди жалуются , что им 26дБ почуму-то мало.
Я тоже сторонник уменьшения усиления.
В крайнем случае можно Ку изменить заменой одного резистора на плате.

Скажите пожалуйста всем какой, а то вдруг все захотят) с Ув.

[Mikle]

Да, если вы заранее преедупредите

Спасибо!

[drmodd]

Да, если вы заранее преедупредите

Надо джампер сделать))))

[Sous]

1 к 200 примерно запрос на изменение усиления.

[un1ko]

Подскажите какую максимальную мощность можно получить с этого усилителя в мостовом режиме?
Какой лучше взять блок питания?
Задача сделать концертный усилитель от 1500 вт на канал который будет работать не менее 3-5 часов на максимальной нагрузке.

[Sous]

В стоке увеличение мощности достигается в основном на 8 ом мостом. Примерно 750вт можно получить.
С доработкой можно довести до 1квт/4ом. Максимум снимал 1300 с небольшим кратковременно.
Если вам нужно больше 20 усилителей я могу сделать отдельную плату мостовую

[un1ko]

До 1 квт это одной платы или мостом?

20 штук конечно не надо. Максимум 4 усилительных модуля по 1500 ватт

[Sous]

мостом

[Alex]

Обсуждение доработки плат перенес сюда viewtopic.php?p=33211#p33211

[pol063]

https://sl.aliexpress.ru/p?key=AoTAOik

Доброго времени суток!
2_052 запитал +/- 60 В
Но усь. уходит в защиту из-за чуть повышенного выходного напряжения от питания.
Как грамотно снизить 2 вольта на плечах в БП?

Вам повезло:) у меня сгорели предвыходные транзисторы усилителя:(

[pol063]

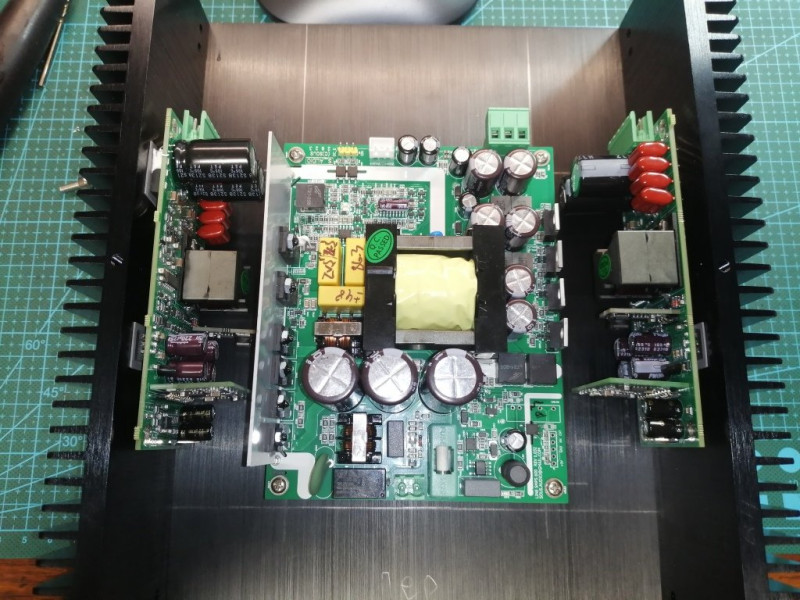

Брал +/-80 , добавил в него подстр. сопр. (прецизионный многооборотный) и он стал +/-55в. - +/-80в. Наводки давал, так я оба радиатора соединил конденсатором 1000 pf и он умолк.
1 - https://aliexpress.ru/item/100500167921 ... 7095253857
2 - https://aliexpress.ru/item/100500249085 ... 0849770410

Игорь, хочу так же сделать два блока питания регулируемых по 1000вт
1 от +-24в до +-50 вольт
2 от +-55в до +-80 вольт как у Вас

не научите какой купить и вместо какого резистора впаять прец многооборот подстроечник?

еще вопрос можно- есть подобный блок питания, стабилизирований LLC , но почему-то на нем усилитель( не цифровой, обычный АВ класс) заваливает нч область ачх сильно , убирается это установкой доп конденсаторами по 15000мкф . Где искать брак , что не так с блоком питания ?

[Sous]

Тема с глубокой регулировкой порочна.
если сильно уменьшать напряжение блок на низких мощностях будет достаточно заметно шуметь

[Игорь]

pol063
Тот блок питания который я поставил имеет те же проблемы которые вы хотите победить, это так они просто работают эти LLC блоки питания, это не брак (Зависимость мощности и минимальной нагрузки)!
Я не планирую его оставлять на постоянку, классический вариант полумост с дросселем накопителем по мне так симпатичней для такого использования и без этих болезней.
У каждого блока питания свой резистор и находится может в разных местах, я только знаю на примере своей модели, другими моделями нужно непосредственно заниматься!

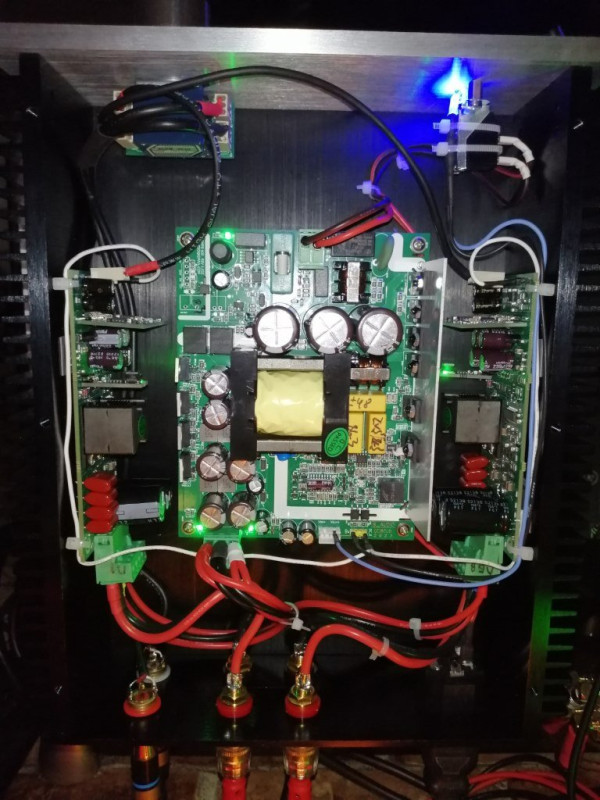

Слияние обстоятельств при включении усилителя, 4 реле, питание платы коммуникаций, активное охлаждение уже сразу дают достаточную нагрузку которая практически на нет сводят эту проблему (При включении усилителя в наушниках чётко слышны три ступени последовательной генерации в сторону увеличения частоты и на четвёртой всё исчезает)

[artemtch63]

Подскажите, как платы 2-ой и 3-й серии ведут себя при 16-ти омной нагрузке?
У меня компрессионые драйверы JBL D2430K

[Sous]

Однажды товарищ один брал для щита, там вроде около 40ом было. Вроде ок

[mefuss]

Приветствую всех любителей хорошего звука. В общем прознал я про эти платы и решил зделать один проектик. На ебэе купиля не рабочий пионер М-10Х за 68 баксов с доставкой и заказал две платы. Спасибо большое Игорю отправил быстро. Пока шли платы разработал и заказал плату под модули со схемой сопряжения для копуса пионера.блок питания уже был, правда выдавал два по 63 вольта вместо 60. Заказал новые электролиты 1000мкФх80В с рабочей температурой до 105 градусов и сроком службы 10000 часов. так же решил что нужно установить балансные разъемы раз у плат усилителя есть такой вход. Так что и под разъемы с переключателем заказал панельку. С первого раза все взлетело на 5 баллов! При этом ни фона ни шипения даже приложив ухо к динамикам не услышать. Единственно решил добавить вентилятор с контроллером, так как не захотел чтоб что то нагревалось а дроссель на хх греется прилично. Результат можно увидить на фото.https://www.icloud.com/photos/#/icloudl ... fx5q20q5A/ Еще добавлю, для этого усилителя не нужен большой радиатор, гораздо важнее хорошая вентиляция. Мой вентилятор имеет макс 1300 оборотов но работает на 20% и усилитель не нагревается до температуры 35 градуов, на которые настроен котроллер.

[Magnus]

Красиво. Только почему на вентилятор контроллер? Дешевле обычный нормально разомкнутый термо-переключатель.

[Игорь]

Красиво. Только почему на вентилятор контроллер? Дешевле обычный нормально разомкнутый термо-переключатель.

Автор указал что он не улучшает охлаждение радиаторов а улучшает вентиляцию внутри корпуса. Дело в том что основным источником тепла в состоянии покоя (особенно при работе от +/-60в. и выше) является выходной дроссель, при таком напряжении в состоянии покоя температура его достигает 60-70 градусов (в открытом корпусе а в закрытом без вентиляции через пару часов работы в покое поднимется до всех 100) которая по плате передаётся на детали и тот же IRS20957S, неприятно. Не знаю по какому алгоритму работает контролёр автора у меня пе предусмотрен температурный контроль, при включении усилителя через стабилизатор на вентилятор подаётся 5в. и он бесшумно вытягивает воздух с корпуса (при этом температура как дросселя, платы существенно ниже чем при открытом корпусе) работа вентилятора не слышна! при нагрузке в 50Вт. на каждый канал (привязка к ватам а не температуре) на вентилятор подаётся 12в. Так что работу системы охлаждения не слышно не в покое не под нагрузкой! (При нормально разомкнутый термо-переключателе усилитель в состоянии покоя будет работать как холодильник со своим шумовым эффектом)
Но подчёркиваю что это охлаждение необходимо только для высоковольтного исполнения, для +/-60в. и выше, для питания +/-32в. (и немного более) как указал разработчик этой вентиляции можно не делать!
