JLH 1969 Vintage Style

[Dr.Somebody]

В состареном медном корпусе вообще бомба была бы!)

[Sid]

Думал. Но это был бы перебор, наверное...

[Ramirez10]

Последние два (мини и микро) продаются.
Сделал соответствующую тему в разделе "Куплю - продам":
viewtopic.php?t=1343
Или сразу сюда: https://www.olx.ua/d/obyavlenie/usilite ... derIndex=1

а я думаю, де я раніше бачив фотки цих апаратів?

[m-shara]

А как дела с площадью радиаторов и нагревом? Ведь явно мало в сравнении с рекомендациями. Или греется как сковородка?

[Sid]

А как дела с площадью радиаторов и нагревом? Ведь явно мало в сравнении с рекомендациями. Или греется как сковородка?

В первом же посте: "Суммарная площадь радиаторов составляет более 3 кв.м. По таблице этой площади с головой хватает для рассеивания 100 Ватт при температуре 50°С. После трёх часов работы радиаторы нагрелись до 56 °С. Это хорошо: усилитель будет работать в щадящем температурном режиме, а не на грани допустимого."

[m-shara]

В первом же посте: "Суммарная площадь радиаторов составляет более 3 кв.м.

30 000 см квадратных? Где? Может все таки 3000? Ну этого достаточно. Но меня интересовали мини корпуса.

[Dr.Somebody]

В первом же посте: "Суммарная площадь радиаторов составляет более 3 кв.м.

30 000 см квадратных? Где? Может все таки 3000? Ну этого достаточно. Но меня интересовали мини корпуса.

Кожний радіатор 1535 кв.см

[m-shara]

Так все таки 3000 а не 30 000.

[Sid]

Но меня интересовали мини корпуса.

В небольших корпусах в платах усиления снижена мощность.
Поэтому тех относительно небольших радиаторов достаточно.
Греются где-то до 65-68 градусов. (Или меньше - не помню уже).

[m-shara]

Сделано супер! Хорошо когда есть доступ к нормальной металлообработке.

[Sid]

Сделано супер! Хорошо когда есть доступ к нормальной металлообработке.

Спасибо, но, к сожалению, прямого доступа нет - всё методом перебора!

[uriy]

Спасибо, но, к сожалению, прямого доступа нет - всё методом перебора!

Так это гравер, на фото ранее, не ваш?

[Sid]

Так это гравер, на фото ранее, не ваш?

Нет. Панели делались на заказ. Просто попросил, чтобы процесс сняли. (Это фрезер + гравер).

[Sid]

Очередная версия усилителя JLH-1969 в стиле ретро. ("На совершенно новом уровне©").

Конструкция, набор узлов и их компоновка такие же, как и в первой версии.
Изменился подход - задачей ставил сделать усилитель на уровне серийного handmade коммерческого продукта.

Общие характеристики.

Расчётная нагрузка: 6 Ом.
Питание: +24 Вольта.
Ток покоя: 1,35 Ампер.
Мощность: 10 Ватт на канал.
Чувствительность входа: 0,87 Вольт (Max).

Размеры (без выступающих частей):
Ширина - 220 мм.
Длина - 200 мм.
Высота - 120 мм.

Вес: 3,4 кг.

Усилитель рассчитан на "среднюю" (универсальную) нагрузку в 6 Ом.

Интерфейс по прежнему спартанский - ничего лишнего: тумблер, канальные светодиоды, регулятор громкости, вход, выход и сетевой разъём. Ну и "стрелочки", конечно! "Всё, как мы любим".

[Sid]

Все электронные элементы покупались на Mouser-е. Входные и выходные разъёмы, а также потенциометр покупались там же.

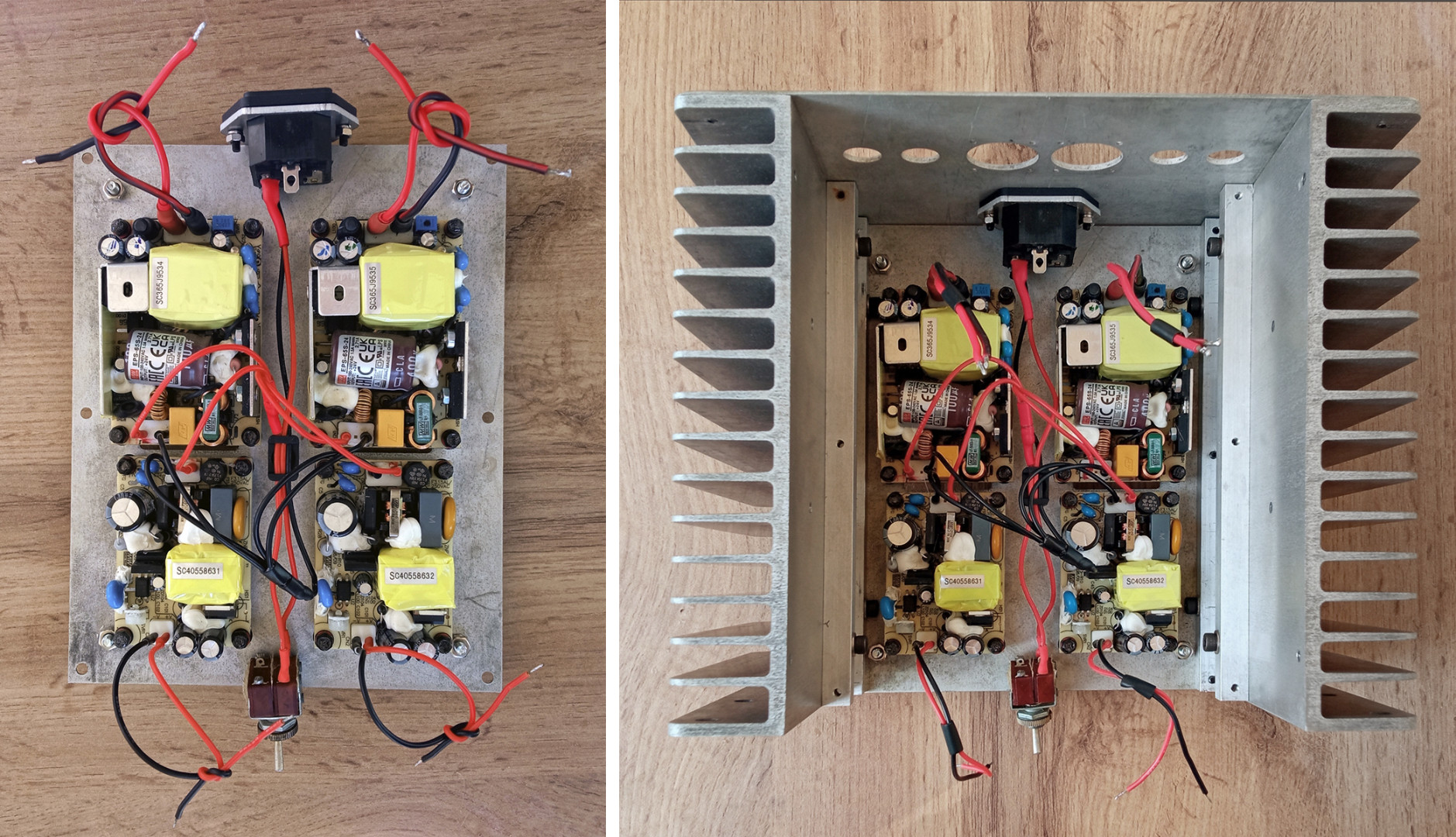

Конструкция двухуровневая. На нижнем - силовая часть:

Питание раздельное - каждый потребитель имеет свой собственный источник.

Для питания плат использованы проверенные временем корейские ИБП Mean Well серии EPS-65s. Работают в щадящем режиме (загрузка <60%).

Питание индикаторов громкости - Mean Well EPS-15-12. 15 Ватт для "стрелочек" - это перебор, конечно, но на текущий момент это оказалось самым оптимальным решением.

Все БП имеют второй класс защиты и не нуждаются в заземлении. Поэтому "земляной" контакт на сетевом разъёме пустой.

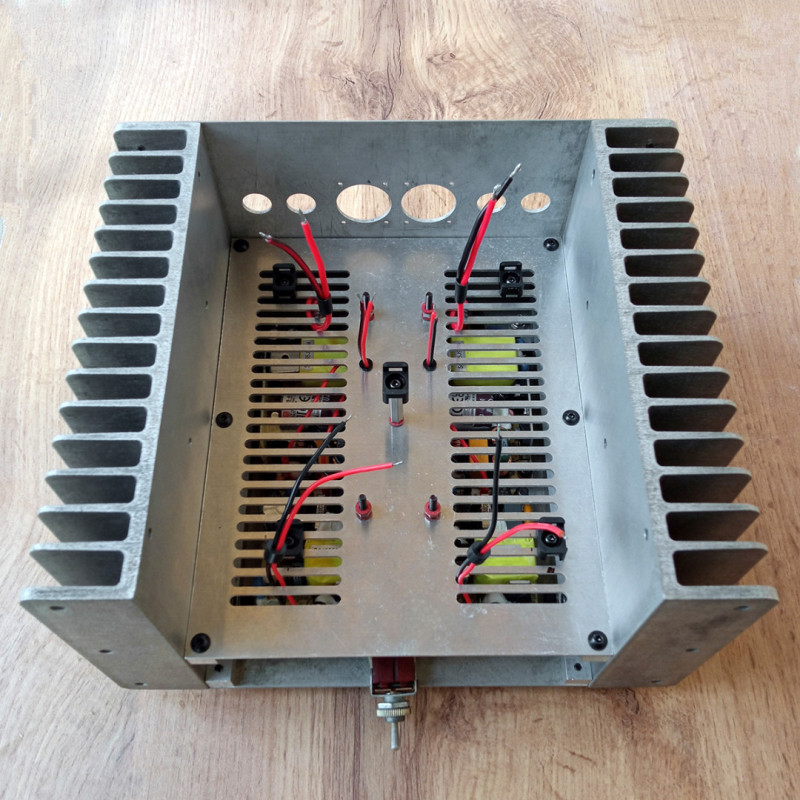

Разделительная перегородка образует из уровней две клетки Фарадея, экранирующих отсеки - верхний уровень с сигнальными и усилительными элементами защищён как от внешних помех, так и от наводок нижнего силового отсека.

Вентиляция.

Все три горизонтальные пластины имеют вентиляционные прорези, обеспечивающие сквозную конвекцию. Для лучшего захода воздуха снизу, блоки питания установлены на расстоянии 8 мм от основания. По этой же причине ножки для усилителя были выбраны достаточно высокими (15 мм). Таким образом обеспечивается хороший проток воздуха внутри корпуса.

Площадь радиаторов составляет 0,3 кв.м. Суммарная площадь вместе со всеми алюминиевыми деталями, также выполняющими роль радиаторов, получается больше 0,4 кв.м. Температура радиаторов не поднимается выше 55°С (при температуре окружающего воздуха 25°С), а температура воздуха внутри усилителя не превышает 45°С.

[Sid]

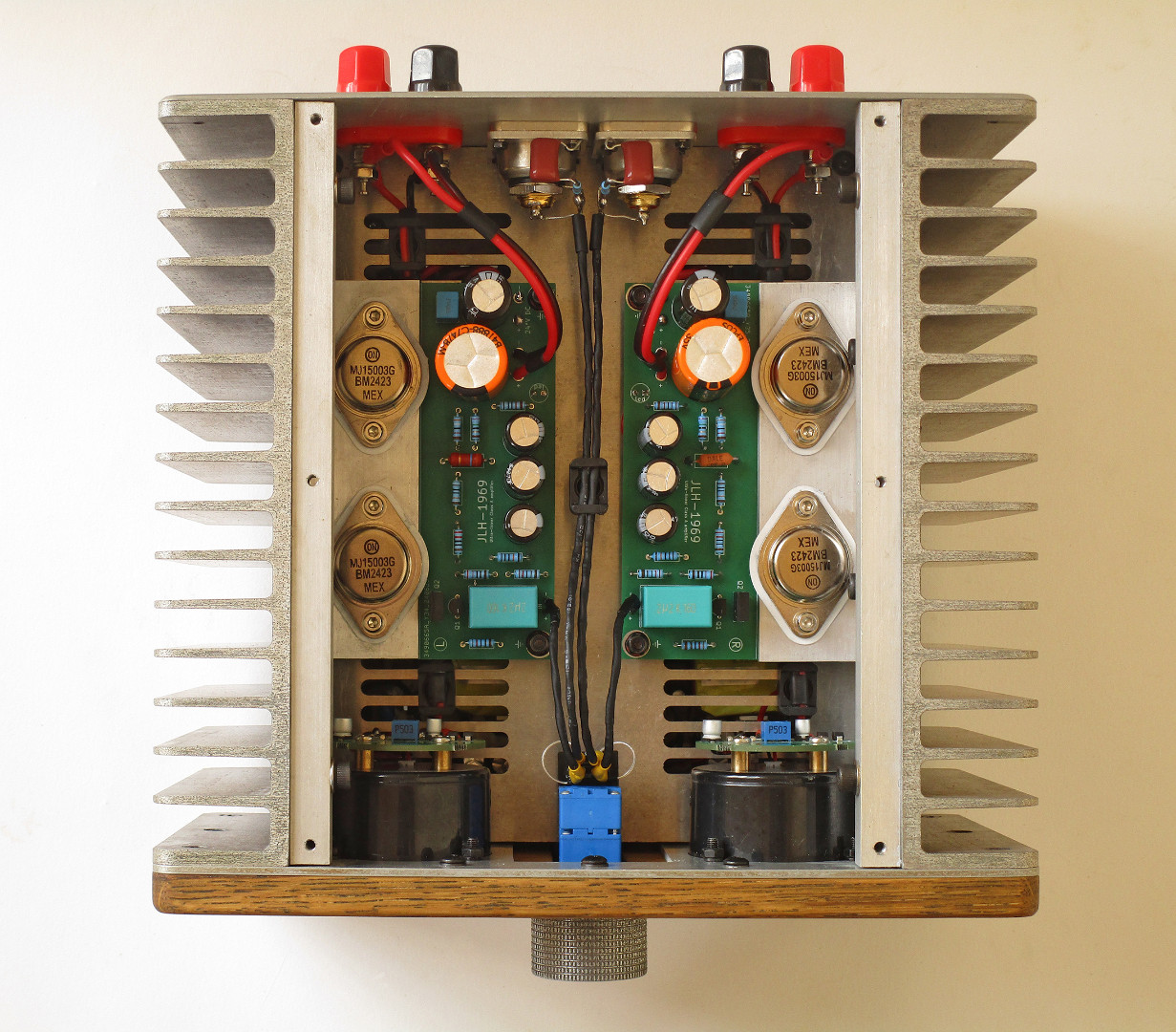

Верхний уровень - усилительная часть:

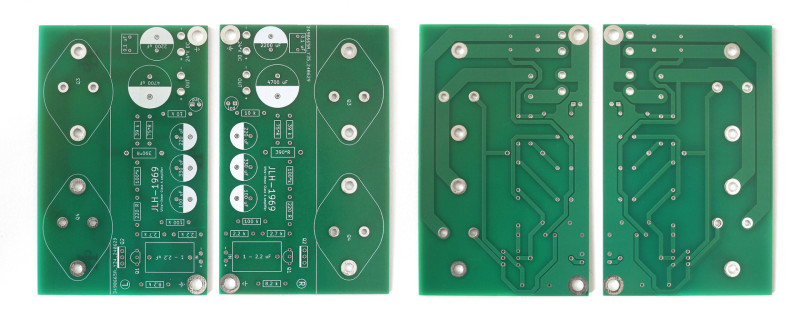

Платы - односторонние, собственной разводки. Зеркалка. Все входы и выходы - под пайку.

Силовые дорожки сделаны достаточно широкими, чтобы сразу поместить их под лак.

Транзисторы - классические, без сюрпризов, без эксперементов:

Входной PNP - BC559C.
Драйвер - BD139-16.
Выходные - MJ15003G.
Все OnSemi.

В выборе пассивных элементов ориентировался на "промышленный стандарт" - никаких танталовых резисторов, Мундорфов, Дженсенов и прочих Силмиков в усилителе нет. Джону Линсли Худу приписывают фразу, что «качество звучания этого усилителя обусловлено скорее схемотехникой, чем использованием каких-либо особенно дорогих или экзотических компонентов». Моя личная практика это подтверждает. (Это, конечно, не означает, что можно ставить всё, что угодно).

Резисторы.

Резисторы - Vishay MRS25 (Metal Film, 0,6 W, 1%, 50 PPM/C, Low noise, кроме 2-х Ваттного R2 в оригинальной схеме).

Все резисторы - постоянные. Подстроечные подпаиваются временно, а после настройки меняются на постоянные во избежание температурного дрейфа и механического сдвига подстройки. Кроме того, резистор, управляющий током покоя, должен быть хотя бы 1 Ватт, так как греется он довольно сильно.

Конденсаторы.

Входной разделительный конденсатор - Kemet F461 (Полипропилен, 2,2 uF).

При выборе электролитов во главу угла ставилась надёжность и длительный срок службы.

Использованы конденсаторы Panasonic FR. Не смотря на свой промышленный стандарт, хорошо зарекомендовали себя в аудио тракте, а не только по питанию. (На форуме DIY Audio кто-то даже пошутил, "предложив" Panasonic-у заменить черную упаковку на золотую с надписью "Audio Grade"). Получаем 2 в 1: хорошая работа конденсаторов в сигнальных цепях, низкий ESR, большой срок жизни (10000 часов/105°C), стабильность работы и общая надёжность, присущая конденсаторам промышленного класса.

Выходной разделительный конденсатор - Epcos B41888C7478M000 (4700 uF, 35 V, Low ESR, Low impedance, 10000 Hour, +105°С).

Регулятор громкости.

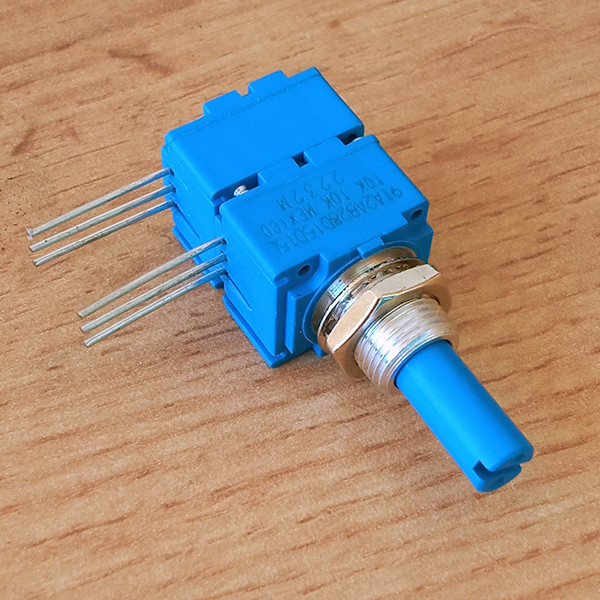

Традиционно слабое звено - регулятор громкости. Это практически единственная подвижная деталь в усилителе и именно она обычно начинает отказывать первой. Решил использовать потенциометр Bourns 91A2A­B28­D15D15L с громкими приставками For Audio, Pro и Long Life. Производитель гарантирует 100 000 безотказных циклов. (У "традиционного" Alps RK-27 - "всего" 15 000).


[Sid]

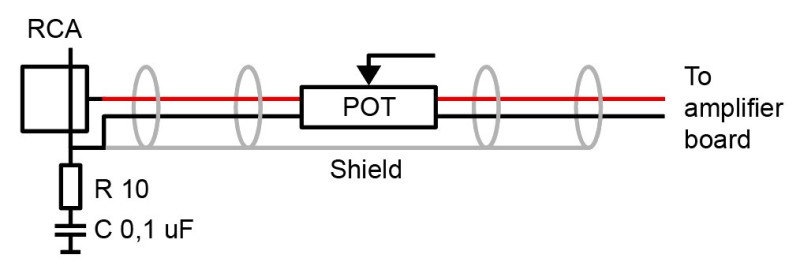

Проводка сигнального кабеля сделана по схеме:

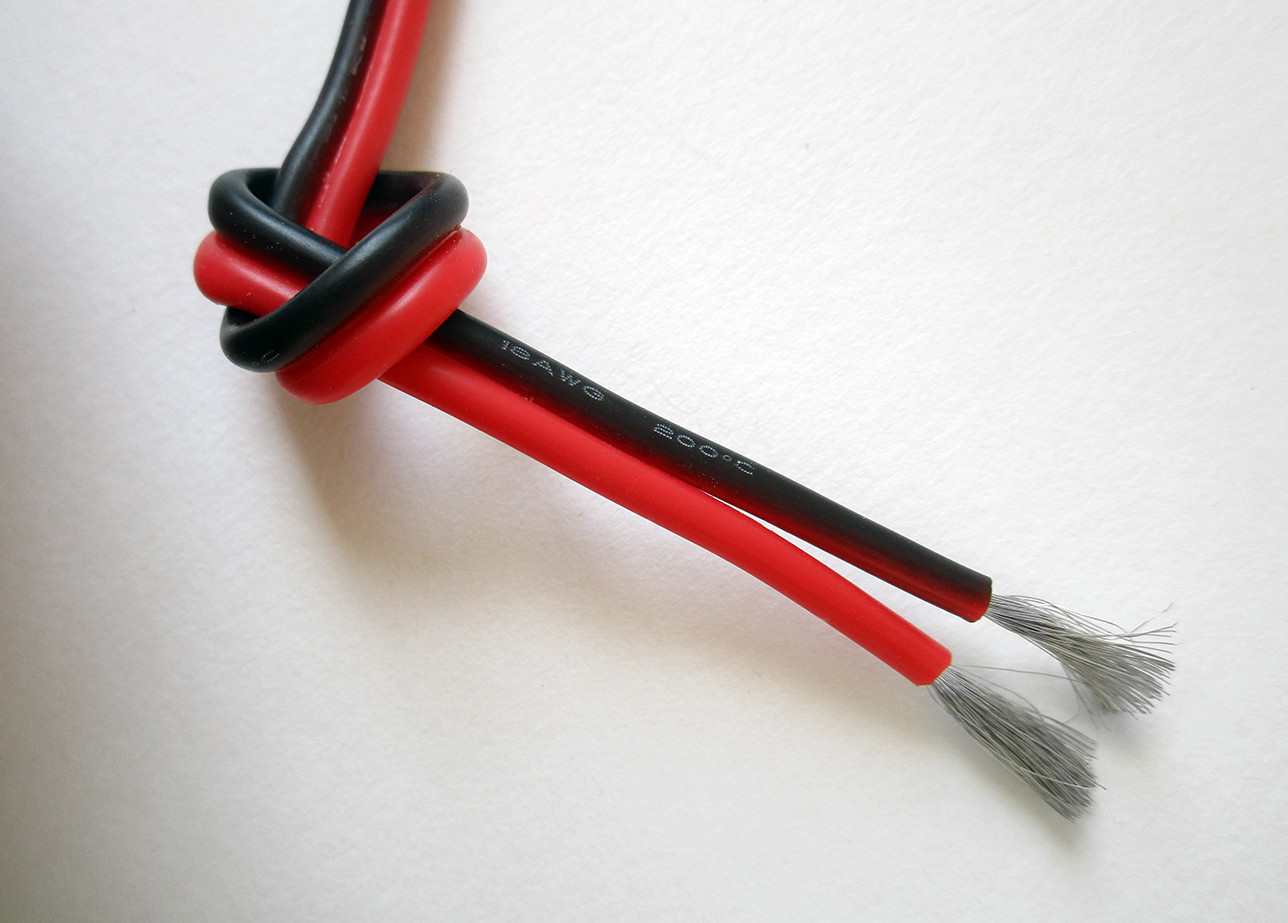

Всё, что можно сделать пайкой, сделано пайкой. Все провода - луженая медь в силиконовой изоляции. Не дубеют со временем, слабо окисляются и спокойно переносят высокую (до 200°С) температуру - для класса А самое то.

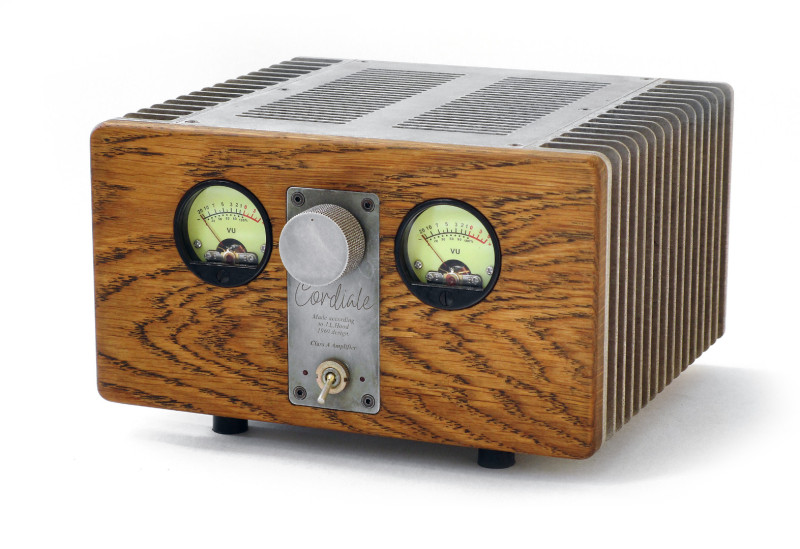

По внешнему виду - весьма большие изменения по сравнению с предыдущей версией.

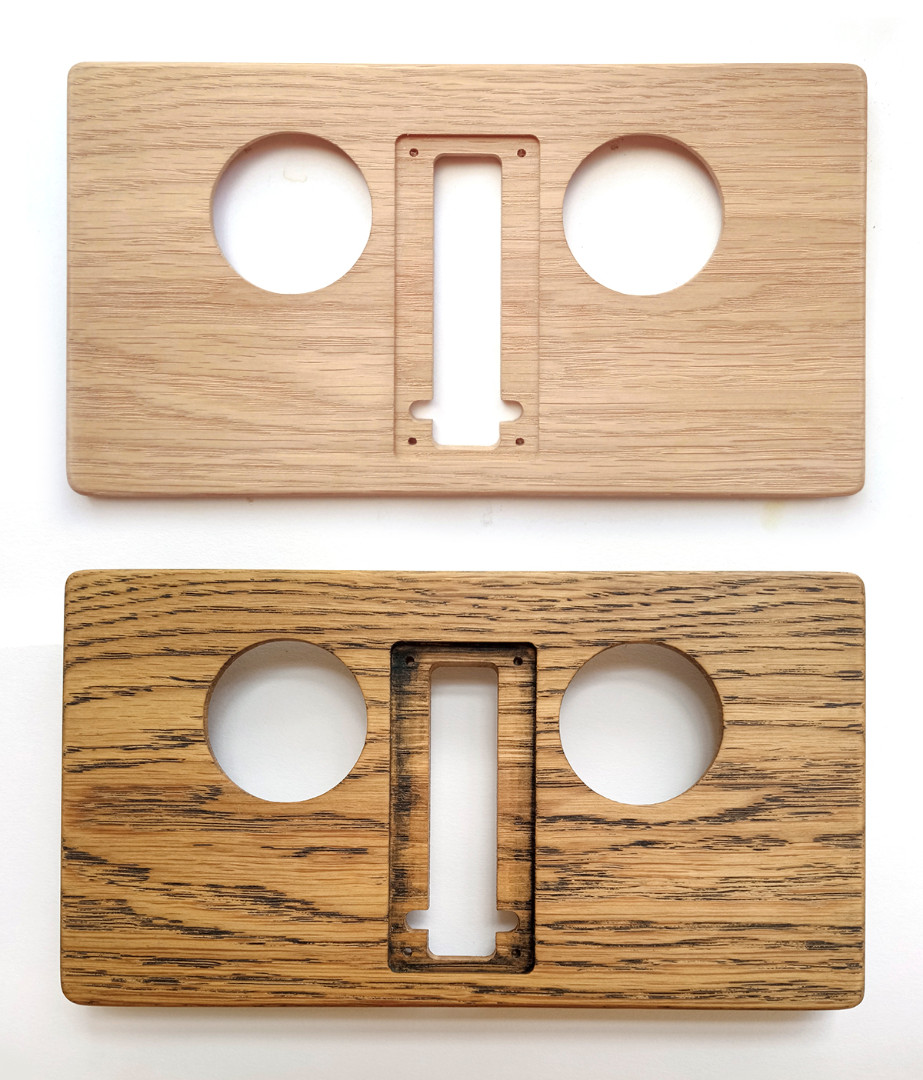

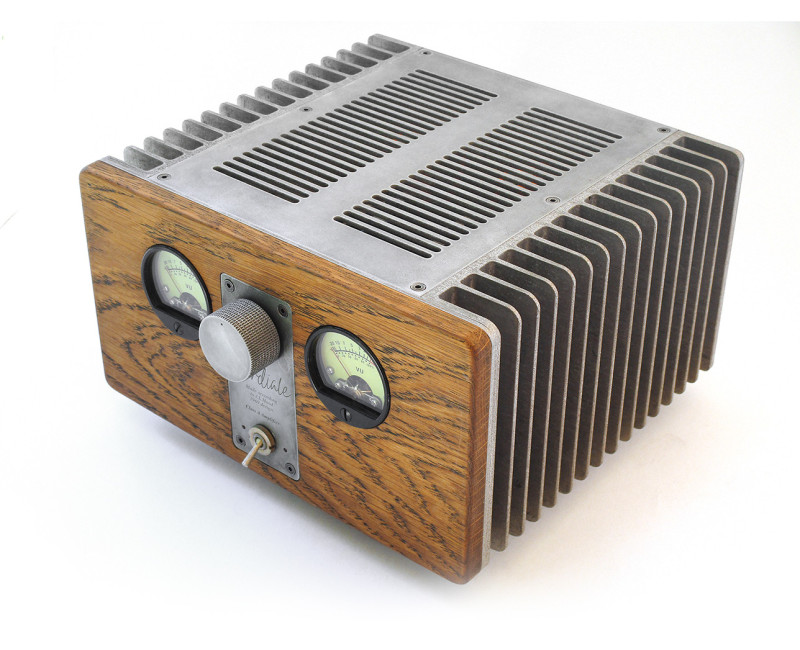

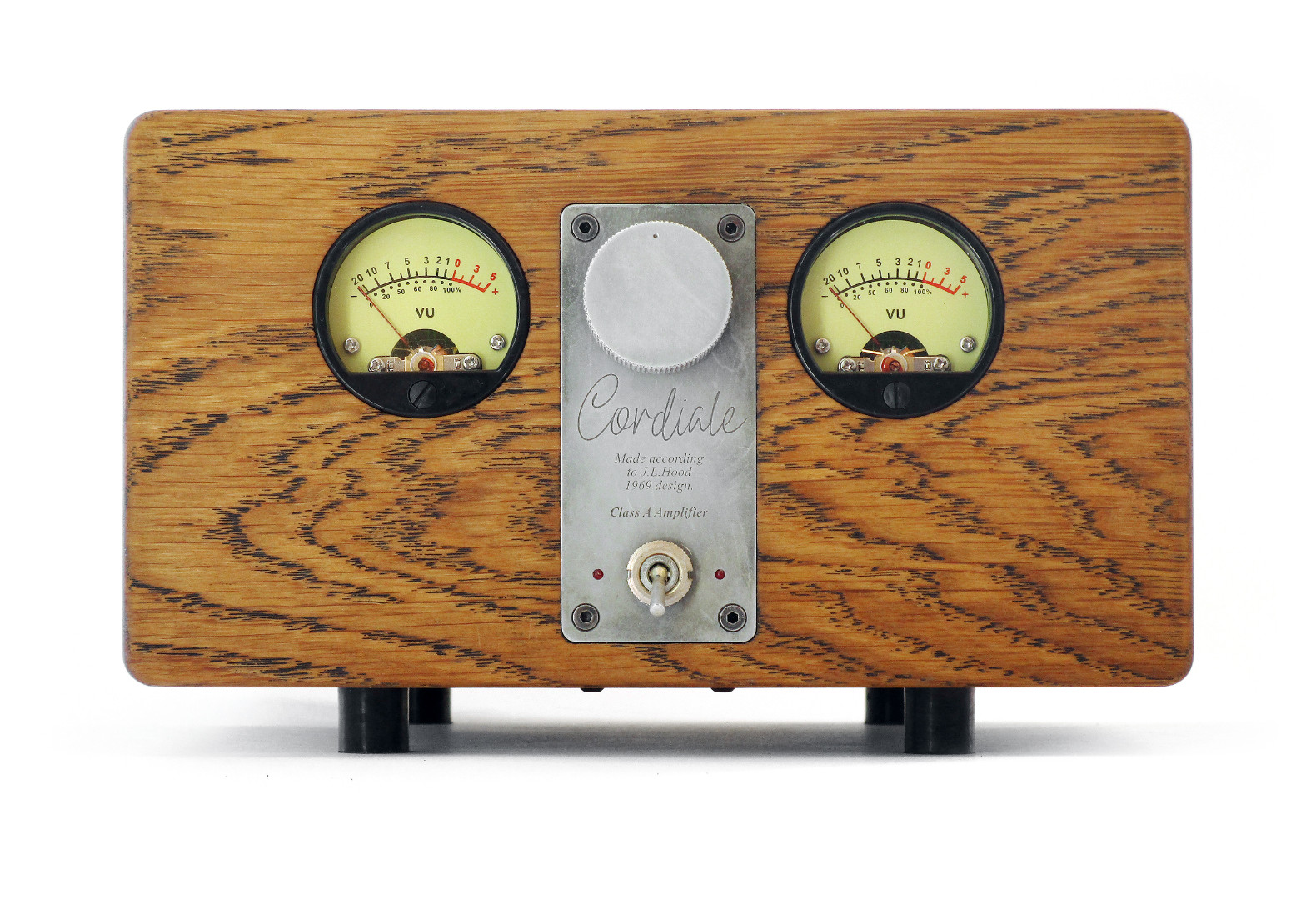

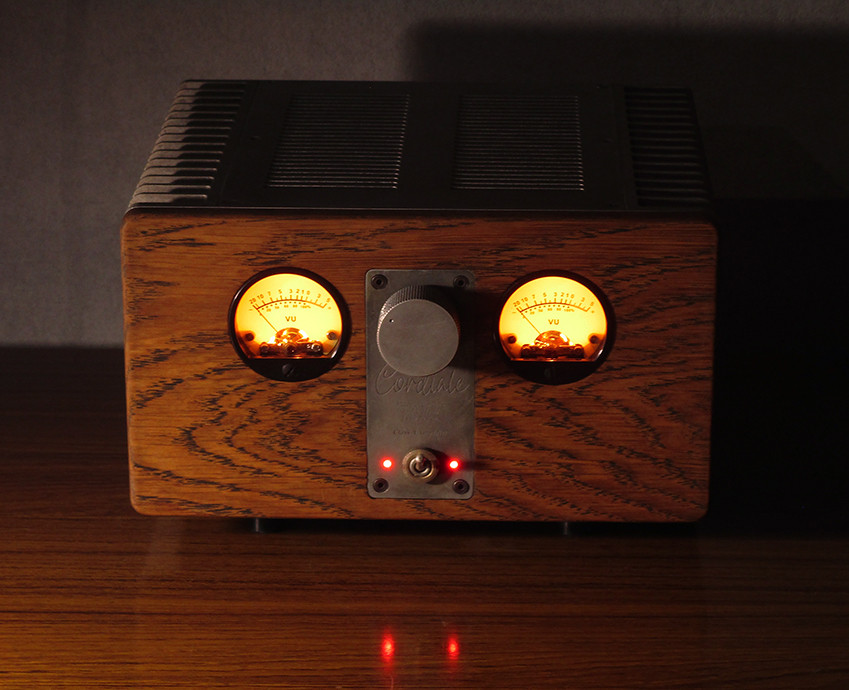

Лицевая панель обзавелась деревянной, искусственно состаренной накладкой из массива дуба.

(Конкретно эта панель, правда, ушла на другой усилитель, но общая "концепция" понятна).

[Sid]

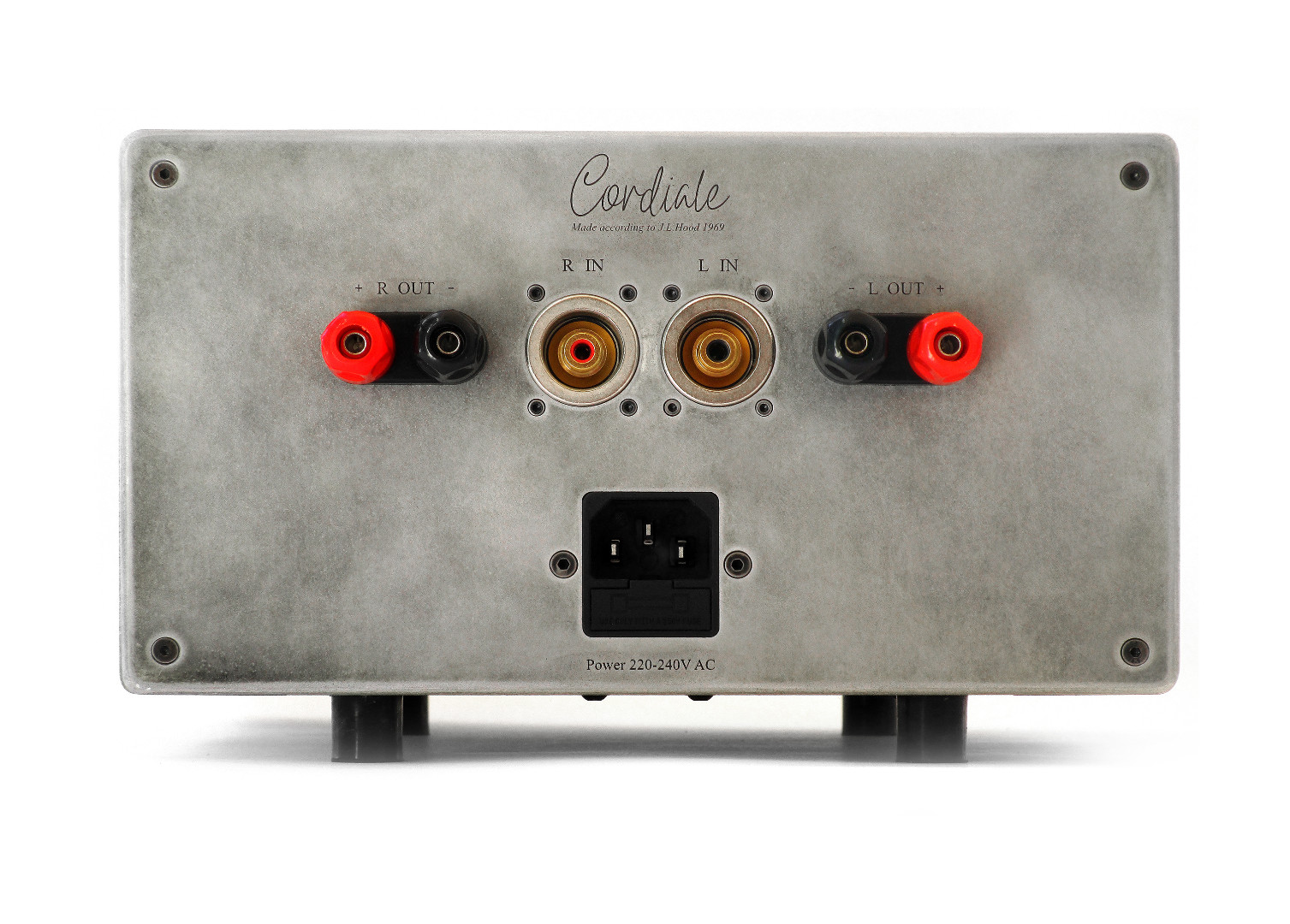

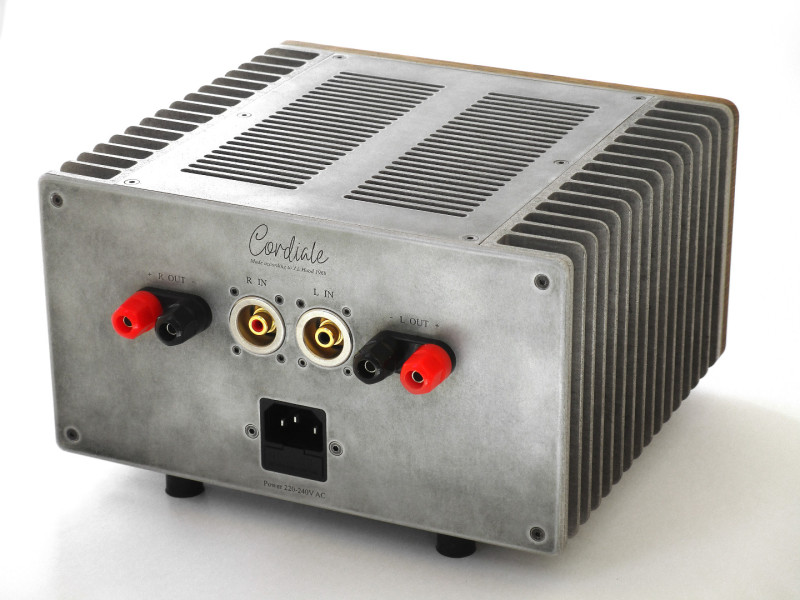

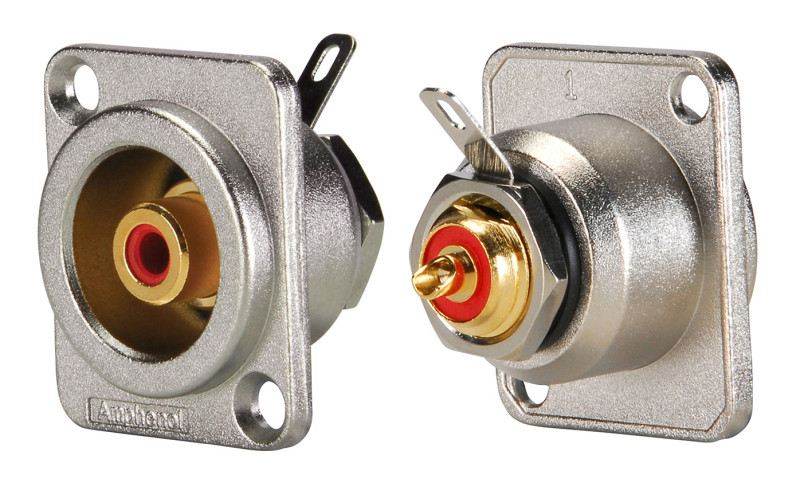

Задняя панель также изменилась, приняв на борт RCA разъёмы корпусного типа от Amphenol Audio (Австралия). Корпус - бронза, покрытие контактов - золото. Произвели очень приятное впечатление. Тяжеленные! Похожи на какое-то суровое сантехническое изделие типа клапана. Полностью разборные (не запрессовка).

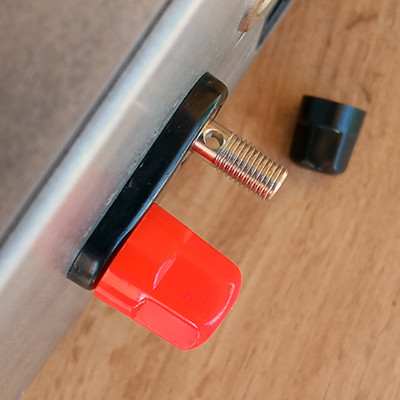

Акустические терминалы - Mueller Electric (Германия). Корпус - полиэтилен, контакты - бронза, покрытие контактов - никель. А вот они немного разочаровали. Нет - разъёмы нормальные, но за почти 9 Евро (!!!) за одну штучку я ожидал чего-то большего. Но нет - самые обычные простые терминалы. Подключение кабеля стандартно-универсальное (лопатка, штырь, "банан"). Из минусов - ручки без стопа - можно полностью открутить (и потерять).


(Понятно, что все разъёмы подбирались с учётом дизайна).

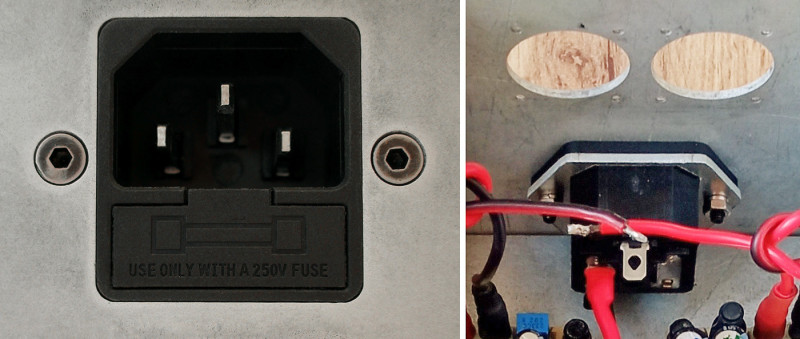

Сетевой разъём сделал заподлицо. (Почему-то очень сильно раздражают эти торчащие в стороны крепёжные "уши"). Для надёжности разъём с внутренней стороны укреплен прижимной алюминиевой накладкой.

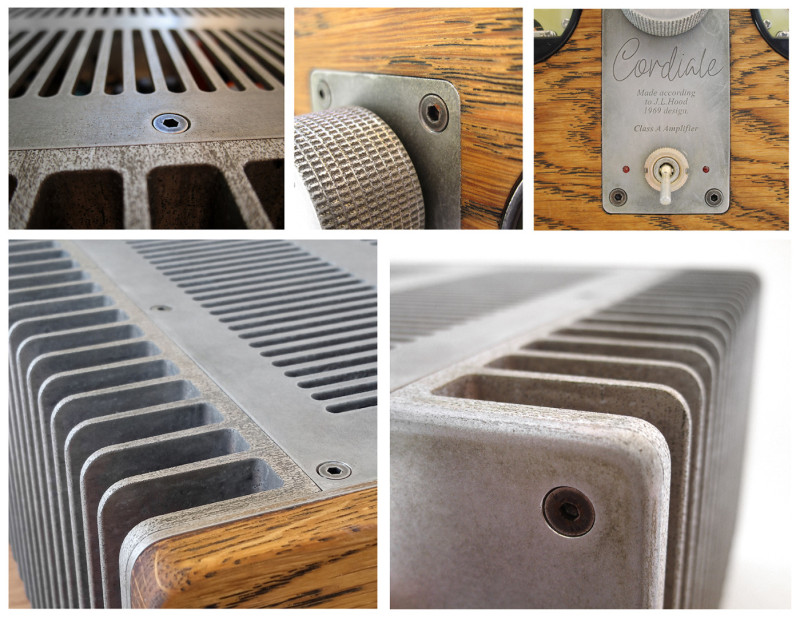

Цвет патины на алюминии сделал более "деликатной", чем в первой версии. Задачей стояло имитировать естественное окисление со всеми причитающимися неравномерностями, пятнами и разводами - своего рода эффект "рваных джинсов" в металле.

Ну и последнее новшество - усилитель обзавёлся собственным именем: "Cordiale".
(Итальянский музыкальный термин, означающий "искренне", "сердечно").

[Sid]

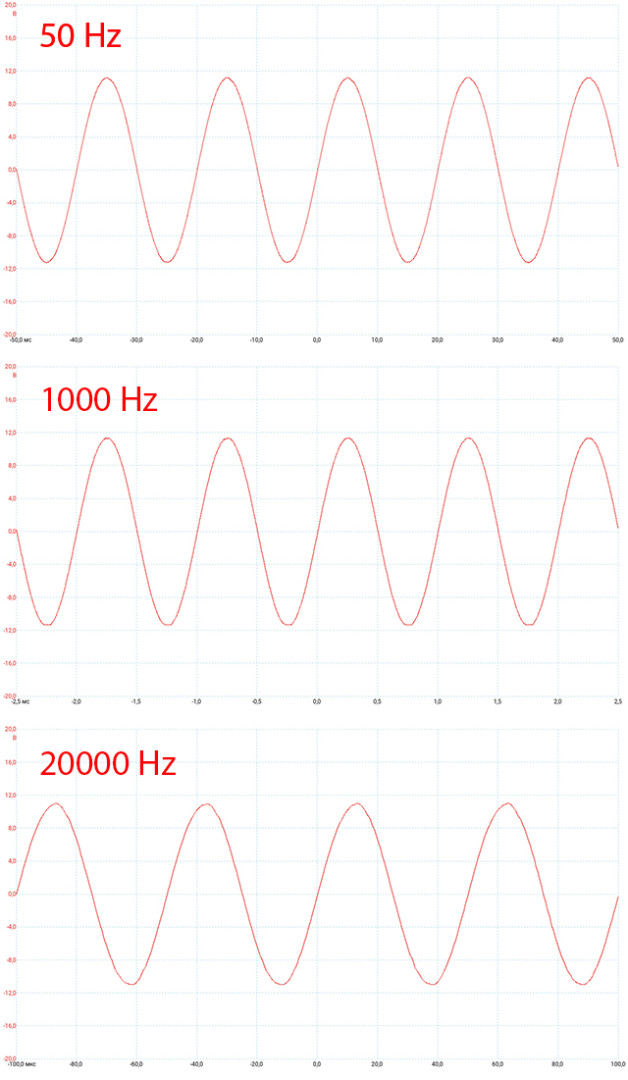

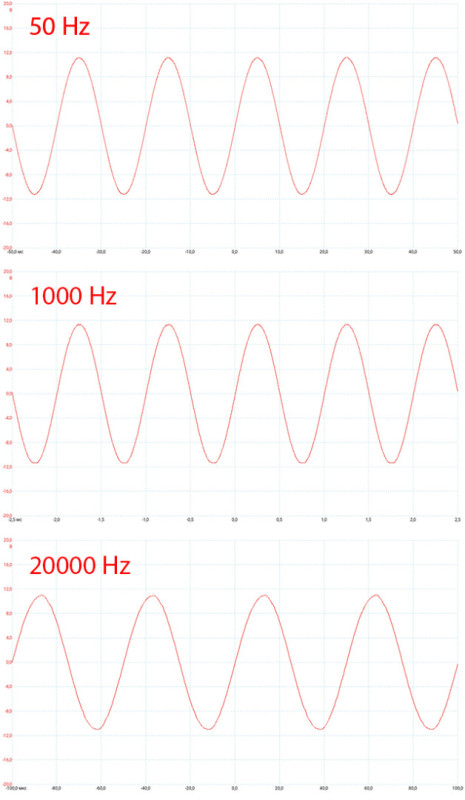

По осциллограммам ничего необычного.

"Мелочи".

1. Монтажные винты, служащие проводником в силовых транзисторах, были выбраны никелированными для обеспечения качественного и долговременного контакта.
2. Малоёмкие электролиты были намеренно выбраны с бОльшим вольтажем, с диаметром 10 мм, чтобы их "срок жизни" был такой же, как и у остальных (10000 часов), а не на 2000 часов меньше. Пустячок, но пусть будет.
3. Сетевой разъём был выбран не со стальными, а с медными контактами.
4. Термотрубка (в основном) использовалась клеевая.
5. После настройки блоков питания подстроечные винты зафиксированы клеем.
6. Все платы установлены через виброразвязочные втулки. (Втулки здесь больше выполняют роль амортизаторов при транспортировке).
7. Учитывая зарядку конденсаторов при старте, установлен медленный правкий предохранитель.
8. Чтобы тепло от алюминиевых пластин не передавалось дальше, стоечные винты установлены через изолирующие втулки (такие же, как и для транзисторов).
9. Активно применяются гроверы, гайки с нейлоновыми вставками и силиконовый клей (фиксация) для предотвращения раскручивания как во время транспортировки, так и вследствий вибраций блоков питания.

[Sid]

[Sid]

"Идея" осталась прежней - сделать внешний вид таким, чтобы усилитель смотрелся как будто он и в самом деле из 1969 года. Никаких претензий на "лакшери" стиль. Наоборот - стояла задача получить брутальный и даже несколько грубоватый внешний вид. Не знаю, насколько это передают фотографии, но вроде получилось. Общая "концепция" усилителя - максимальная надёжность и приятный дизайн в ретро-стиле. Всё остальное сделал Худ. Моя задача сводилась к тому, чтобы всё это грамотно, надёжно и красиво реализовать на уровне мелкосерийного handmade продукта.

[sub]

Отличная работа!

Респект!

[Alex]

Шикарно!

[Вася-Пупкин]

Очень классно у вас получилось!

[emon]

Чудова робота. Вітаю.

[m-shara]

Отделка и компоновка, детали - получилось здорово!
"Ничто не выдавало русского шпиона, разве что парашют..." - китайские стрелочные измерители уровня , они по моему портят винтажный вид.

[Justas*]

На них не написано что они китайские, даже иероглифов нет.
А если кто то и заподозрит подвох, сказать что были изготовлены во времена культурной революции.

[XIAN]

Night Light Amp.jpg

Мені дизайн нагадує корабель сову із Watchmen

[Adam]

.

[m-shara]

На них не написано что они китайские, даже иероглифов нет.
А если кто то и заподозрит подвох, сказать что были изготовлены во времена культурной революции.

А не надо писать. Достаточно увидеть несколько китайских усилителей. Сюда бы , из какого нибудь винтажного устройства снять. (Но, автору виднее)
